DOGA
DOGA DC-motor type 269
Vinduesviskermotor -jævnstrømsmotor

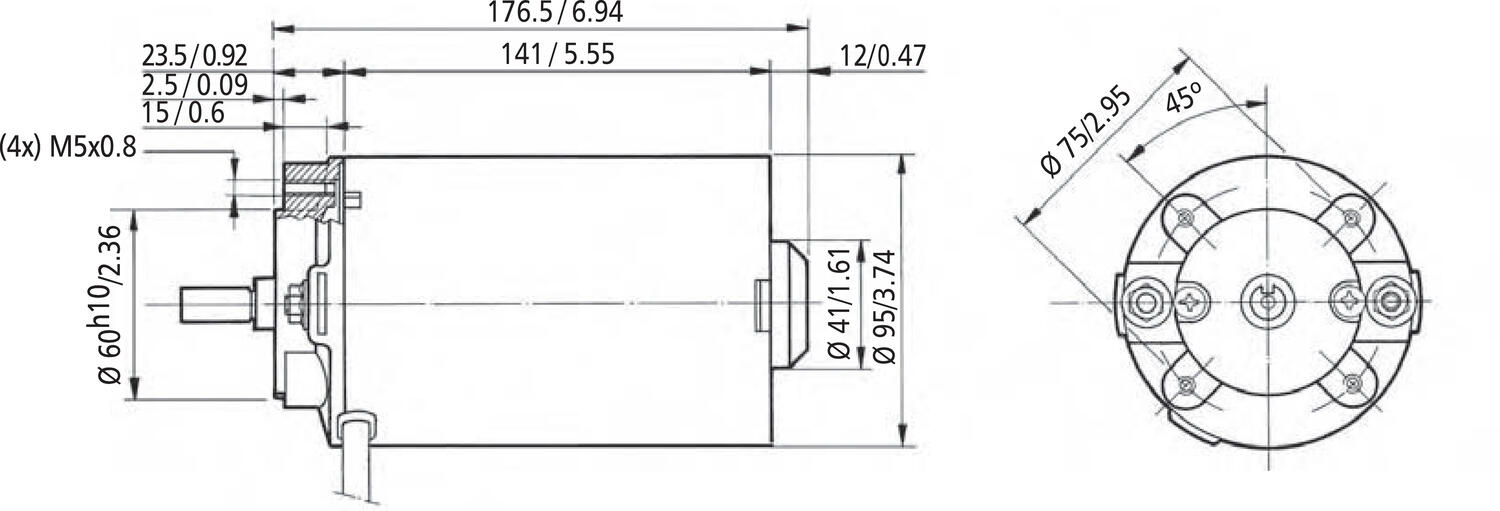

Motortype 269 opfylder tæthedsklasse IP53 (undtaget 269.4107/4108) og vejer 3,8 kg. Passer til gear 63/B14. Fås med aksel på bagsiden på forespørgsel. De angivne data gælder for kontinuerlig drift, S1. På engelsk windscreen wiper motor.
| |||||||||||
| |||||||||||
Best. nr. | Spænding | Nom. hastighed | Nom. moment | Nom. strøm | Startmoment | Startstrøm | Aksel | Indkobling | Stik | Design | Kurve |
269.4102.2B.04 | 12 | 3000 | 0.50 | 20 | 4 | 140 | E20 | EE2 | C22 | A | 52 |
269.4102.3B.04 | 24 | 3000 | 0.75 | 15 | 4 | 120 | E20 | EE2 | C22 | A | 53 |
269.4103.2B.04 | 12 | 3000 | 0.50 | 20 | 4 | 140 | E21 | EE2 | C23 | A | 52 |
269.4103.3B.04 | 24 | 3000 | 0.75 | 15 | 4 | 120 | E21 | EE2 | C23 | A | 53 |
269.4104.2B.04 | 12 | 1800 | 0.80 | 20 | 4 | 100 | E48 | EE2 | C24 | A | 54 |
269.4104.3B.04 | 24 | 1800 | 0.80 | 10 | 4 | 50 | E48 | EE2 | C24 | A | 54 |
269.4106.2B.04 | 12 | 1800 | 0.80 | 20 | 4 | 100 | E21 | EE2 | C23 | A | 54 |
269.4106.3B.04 | 24 | 1800 | 0.80 | 10 | 4 | 50 | E21 | EE2 | C23 | A | 54 |
269.4107.3B.04E | 24 | 3000 | 0.75 | 15 | 4 | 10 | E48/E11 | F2 | C22 | B | 53 |
269.4108.2B.04E | 12 | 1800 | 0.80 | 20 | 4 | 100 | E48/E11 | F2 | C24 | B | 54 |
269.4113.3B.04 | 24 | 675 | 0.50 | 2.25 | 2.7 | 12 | E48 | EE2 | C24 | A | 55 |

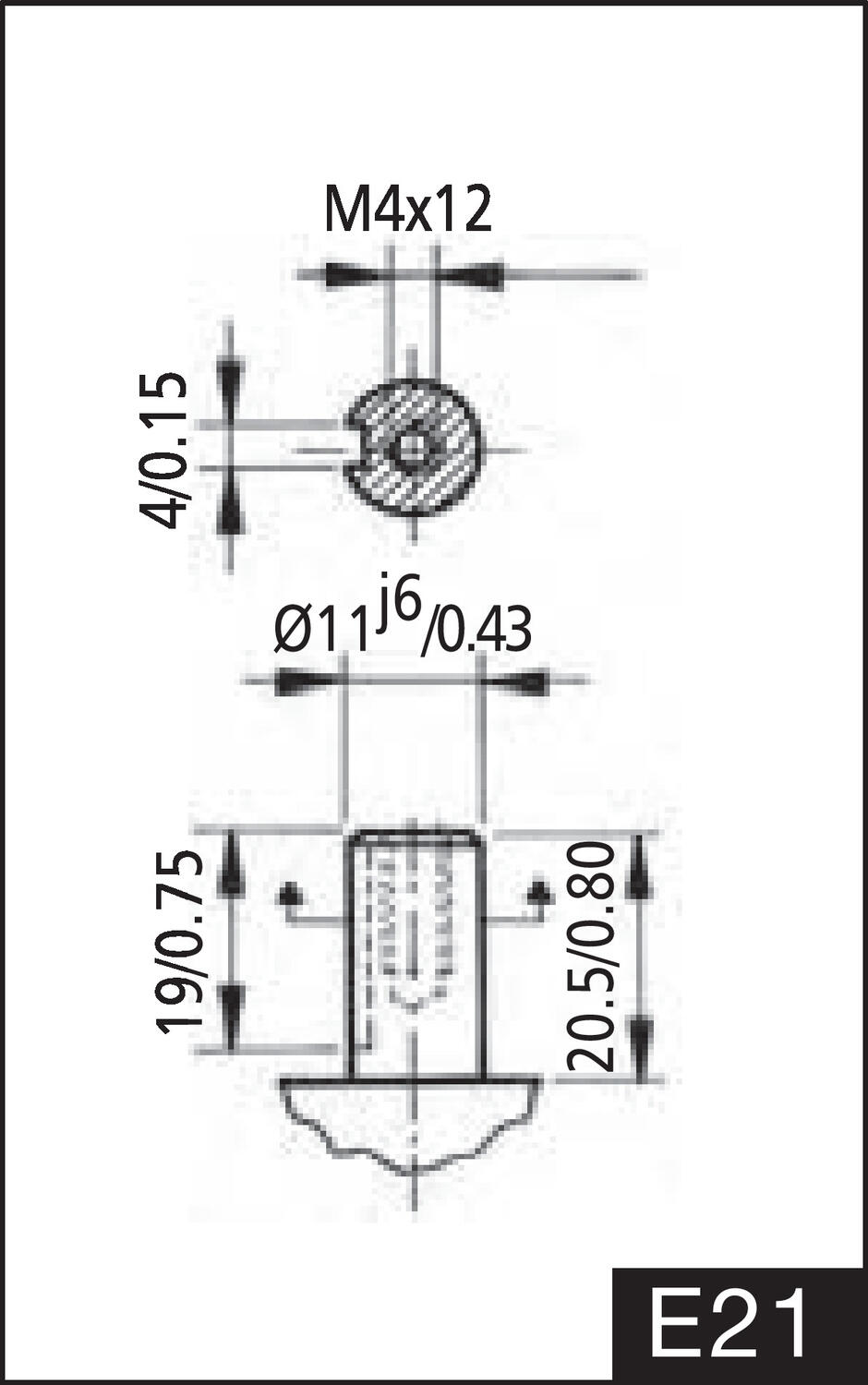

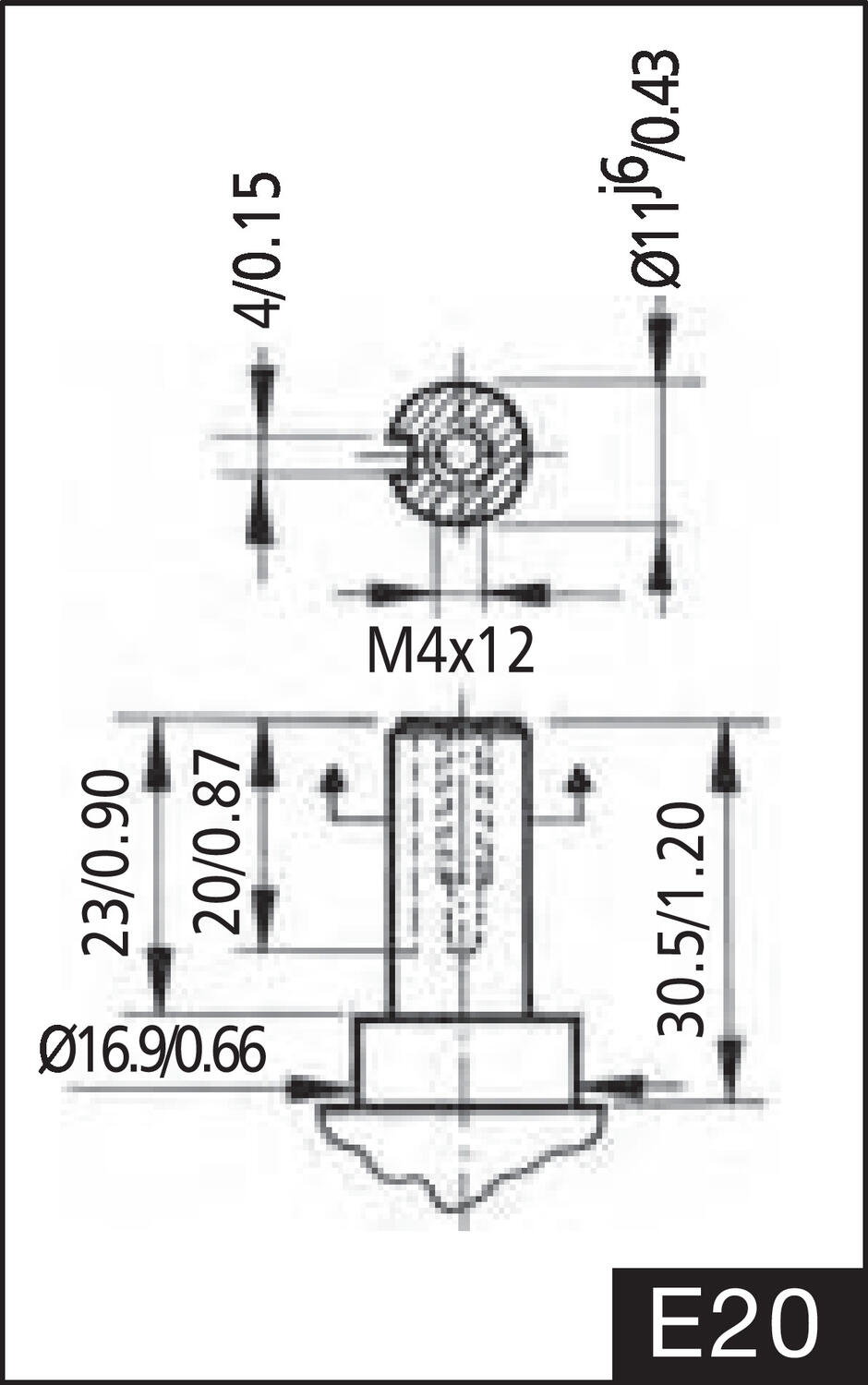

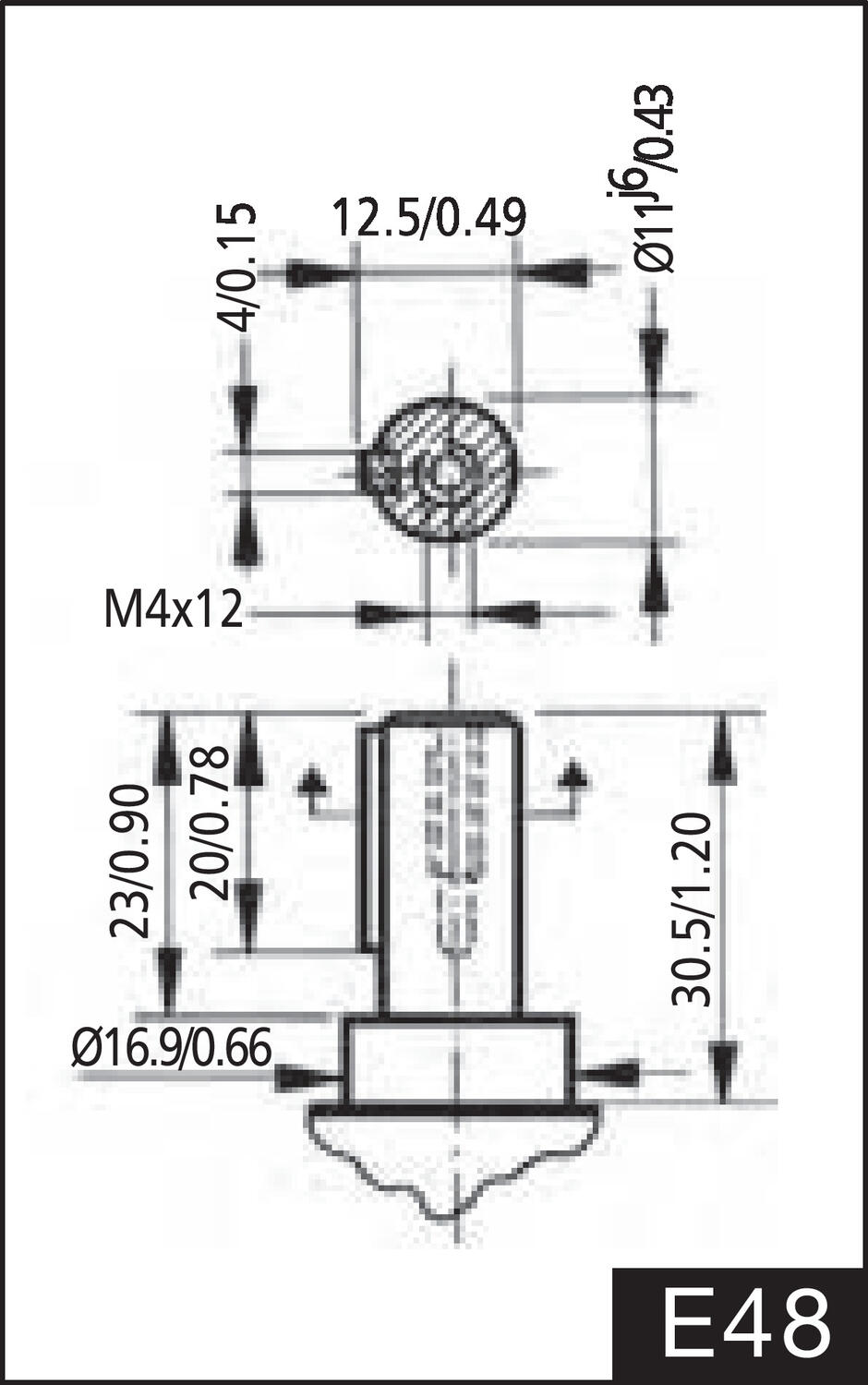

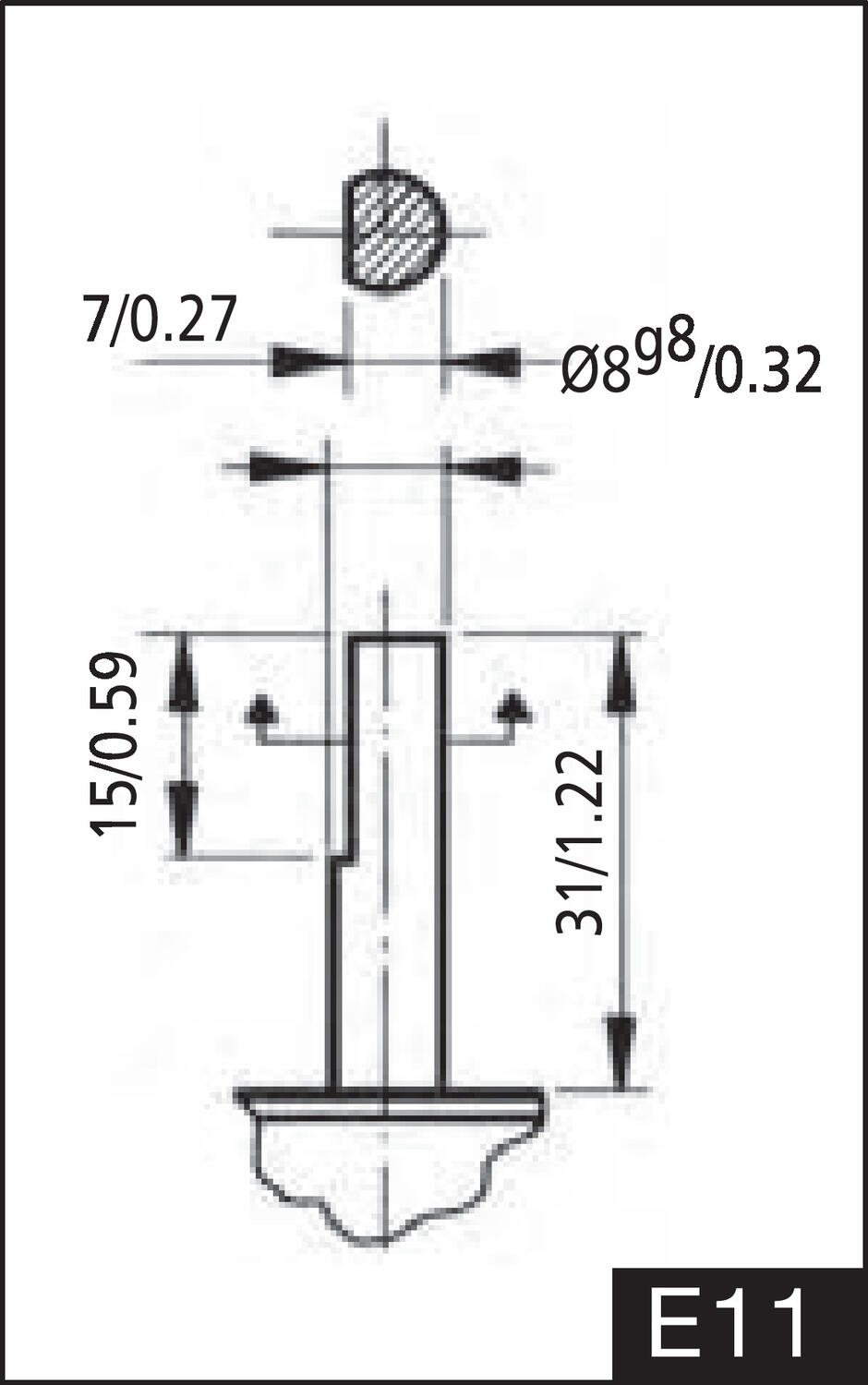

Aksel |
|
|
|
|

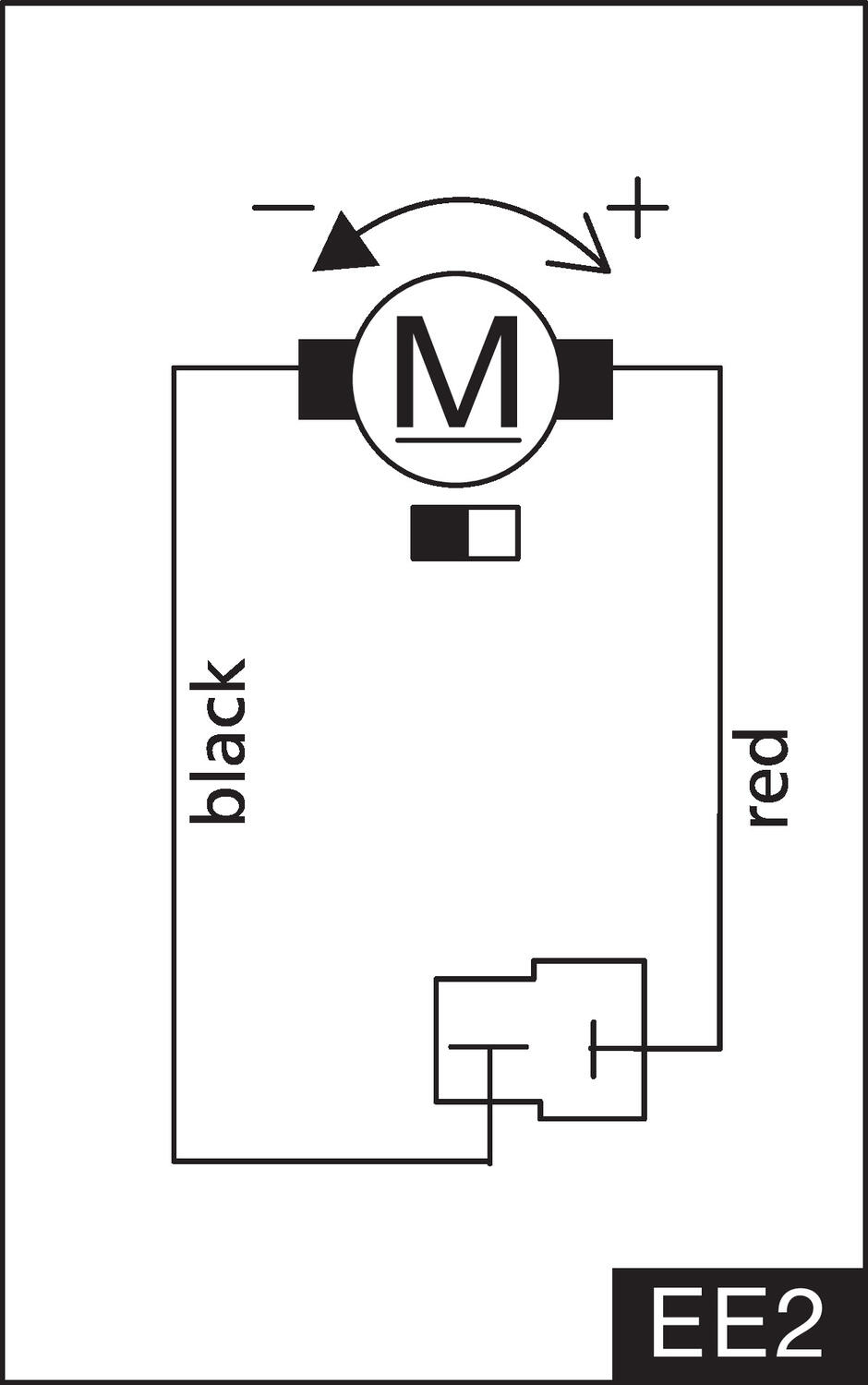

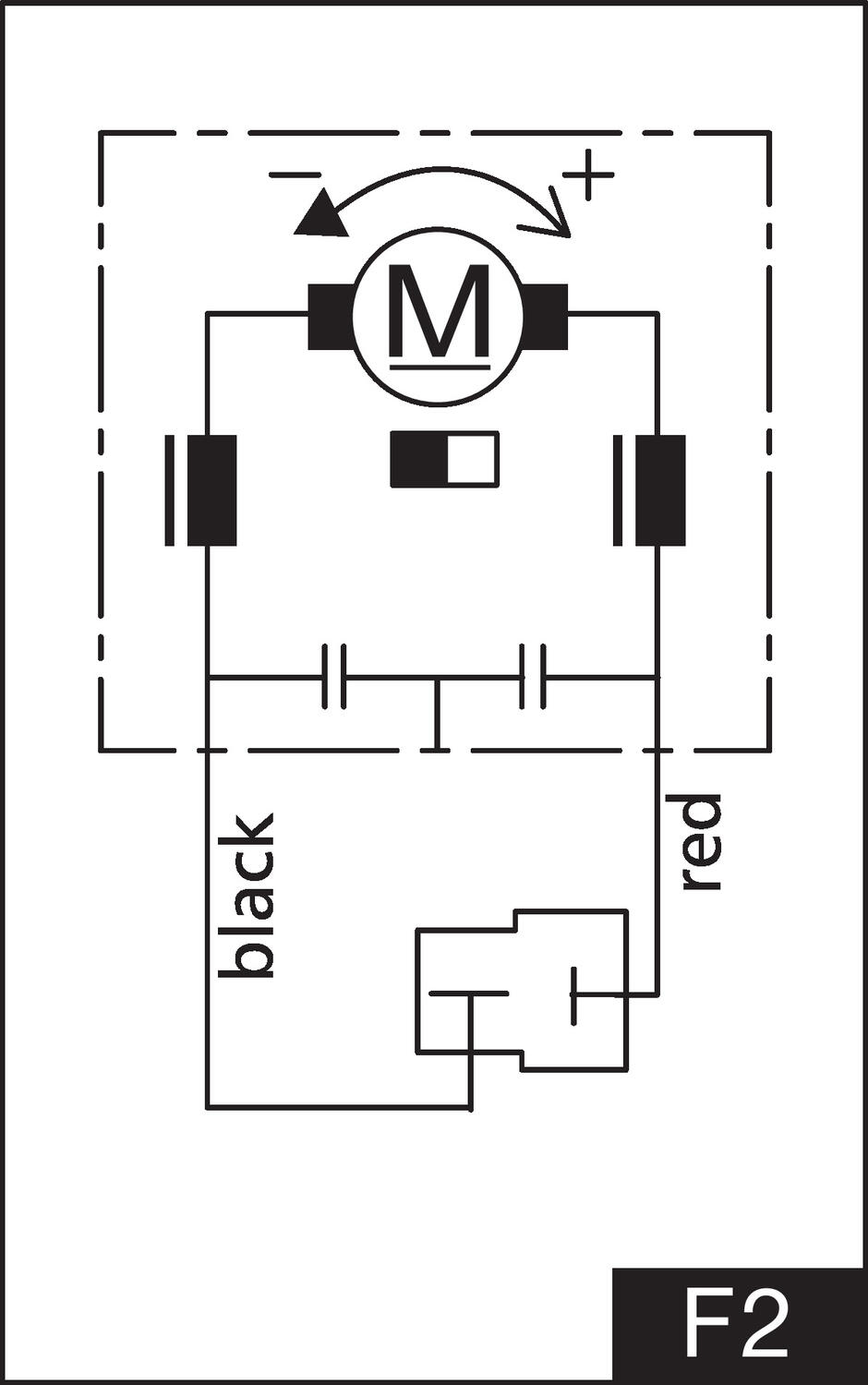

Indkobling |
|
|
|
|

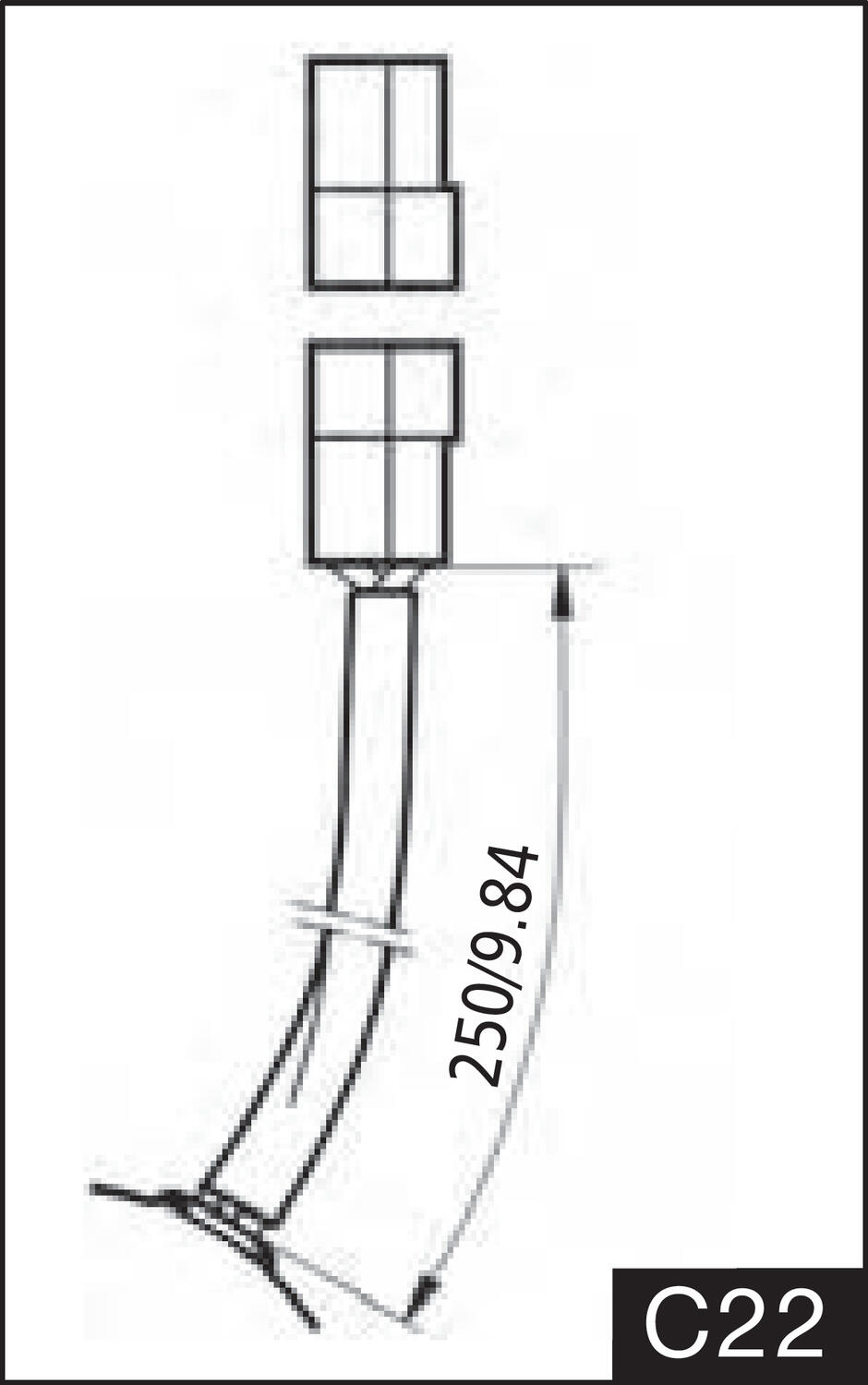

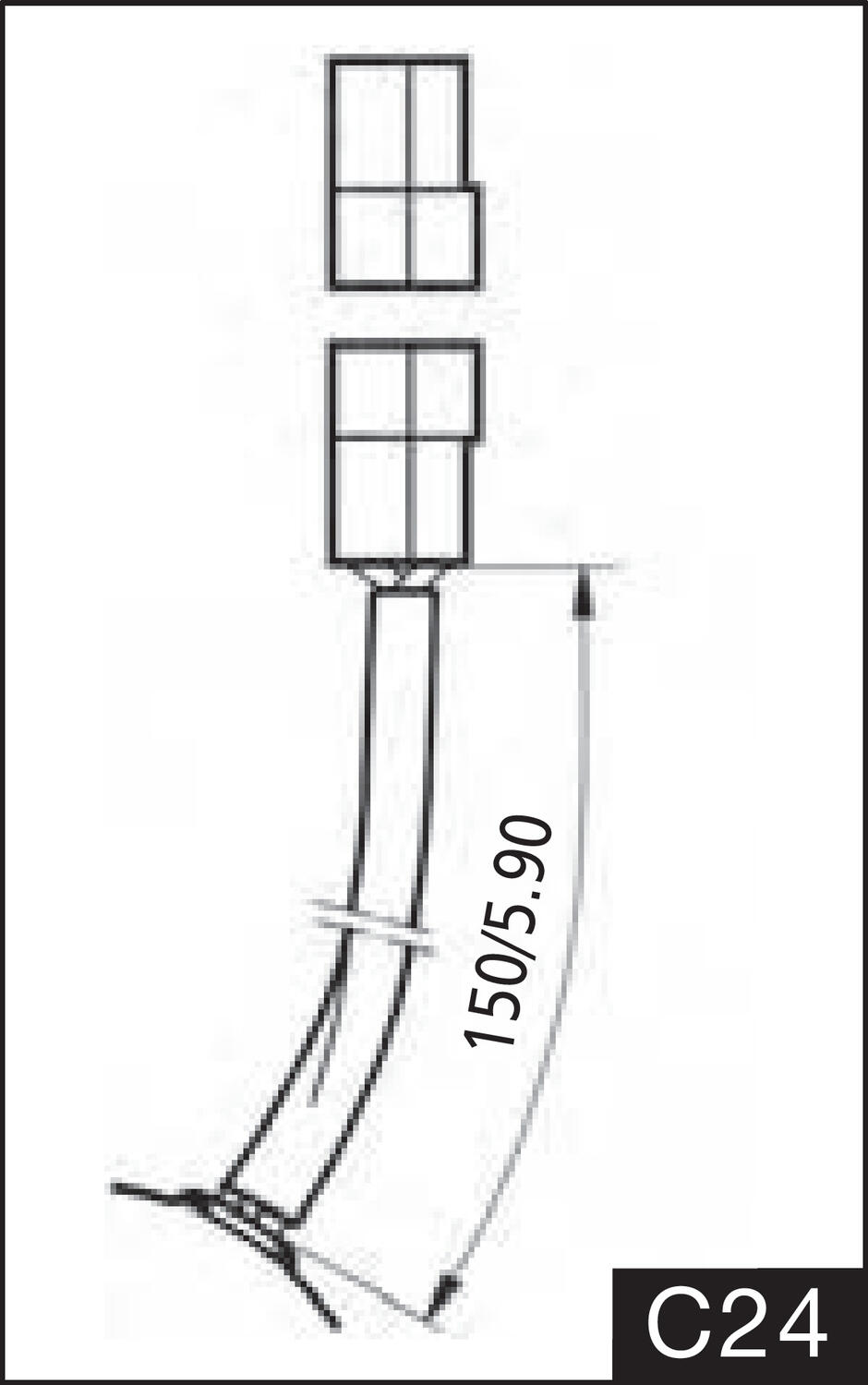

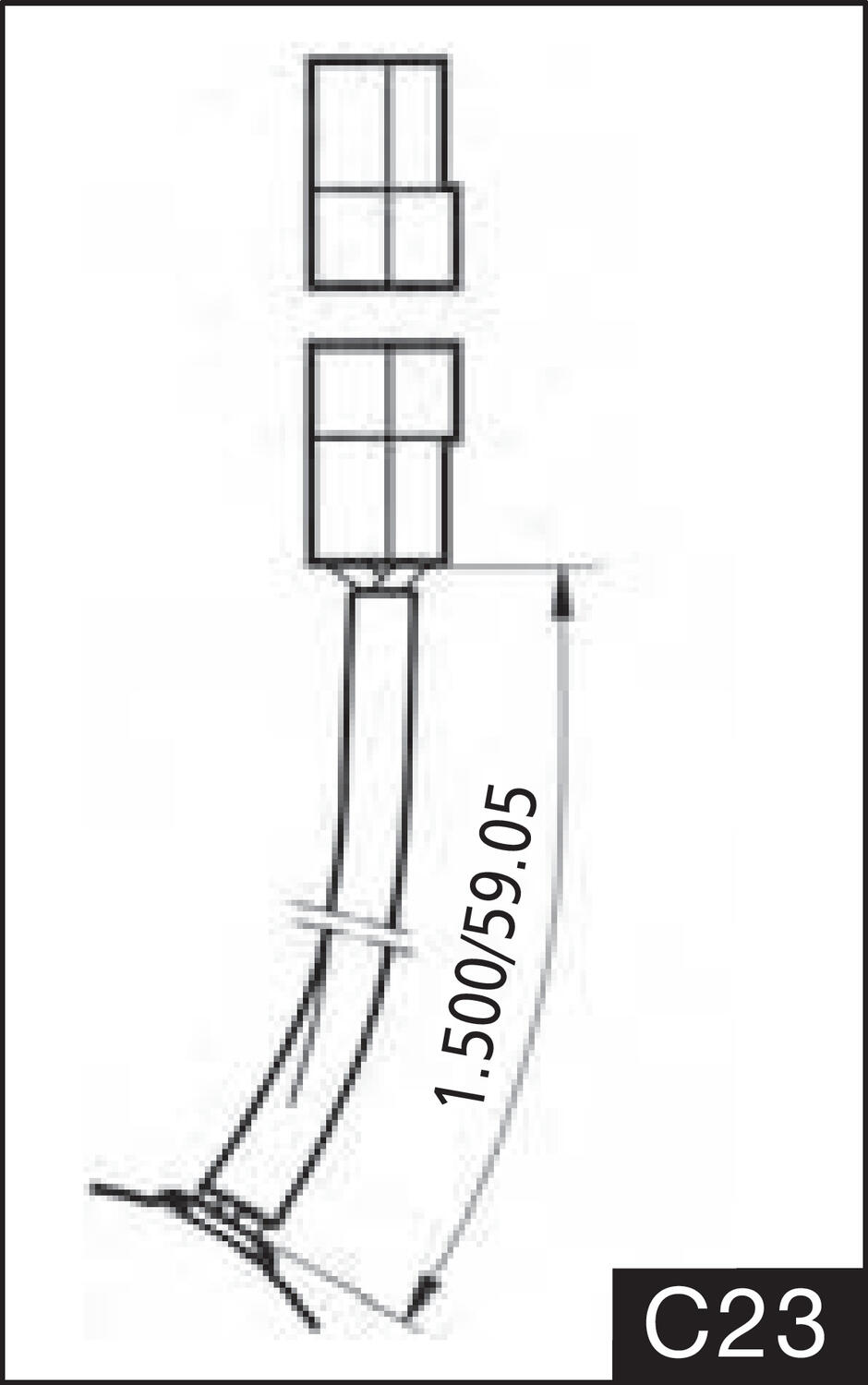

Stik |
|
|
|
|
Design |
|
|
|
|

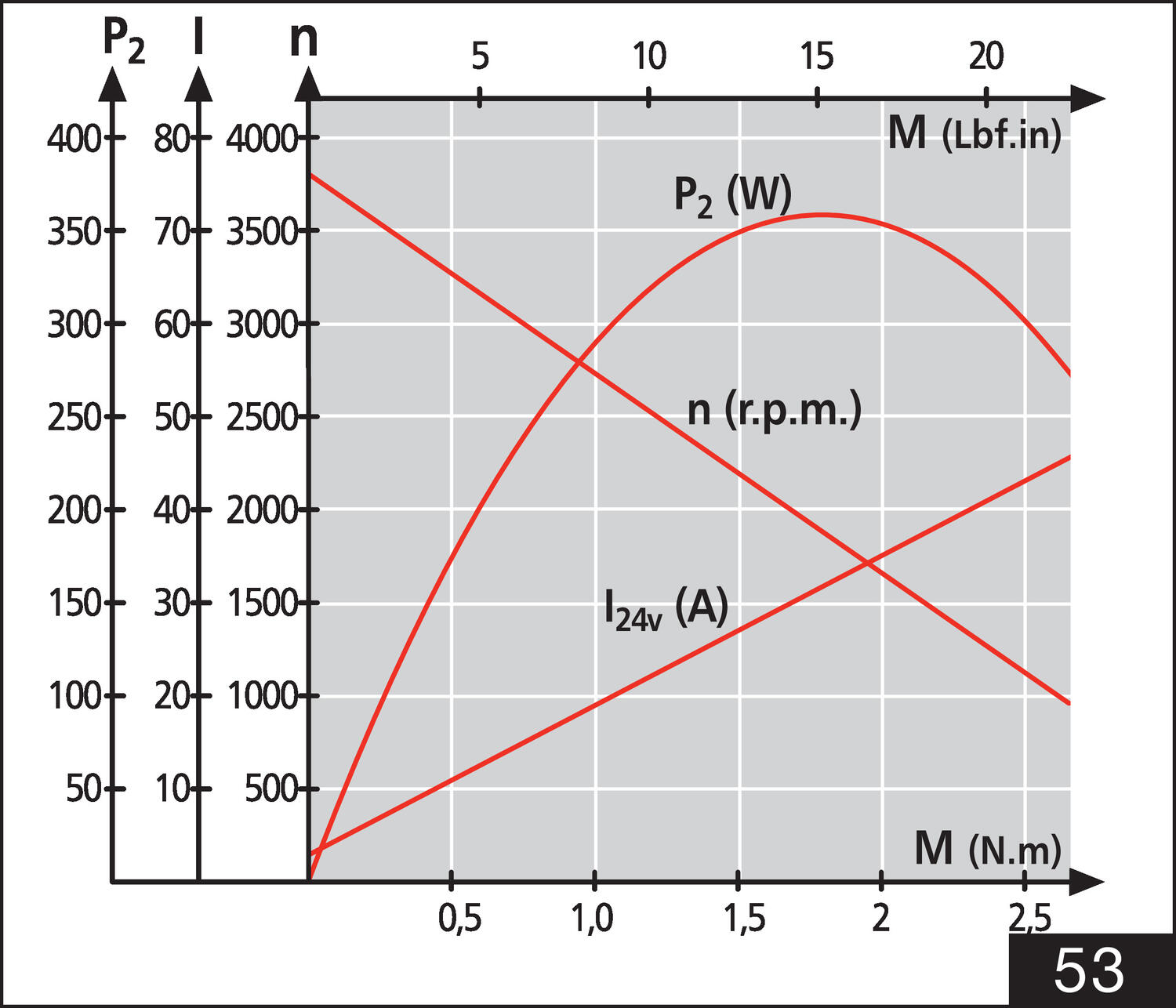

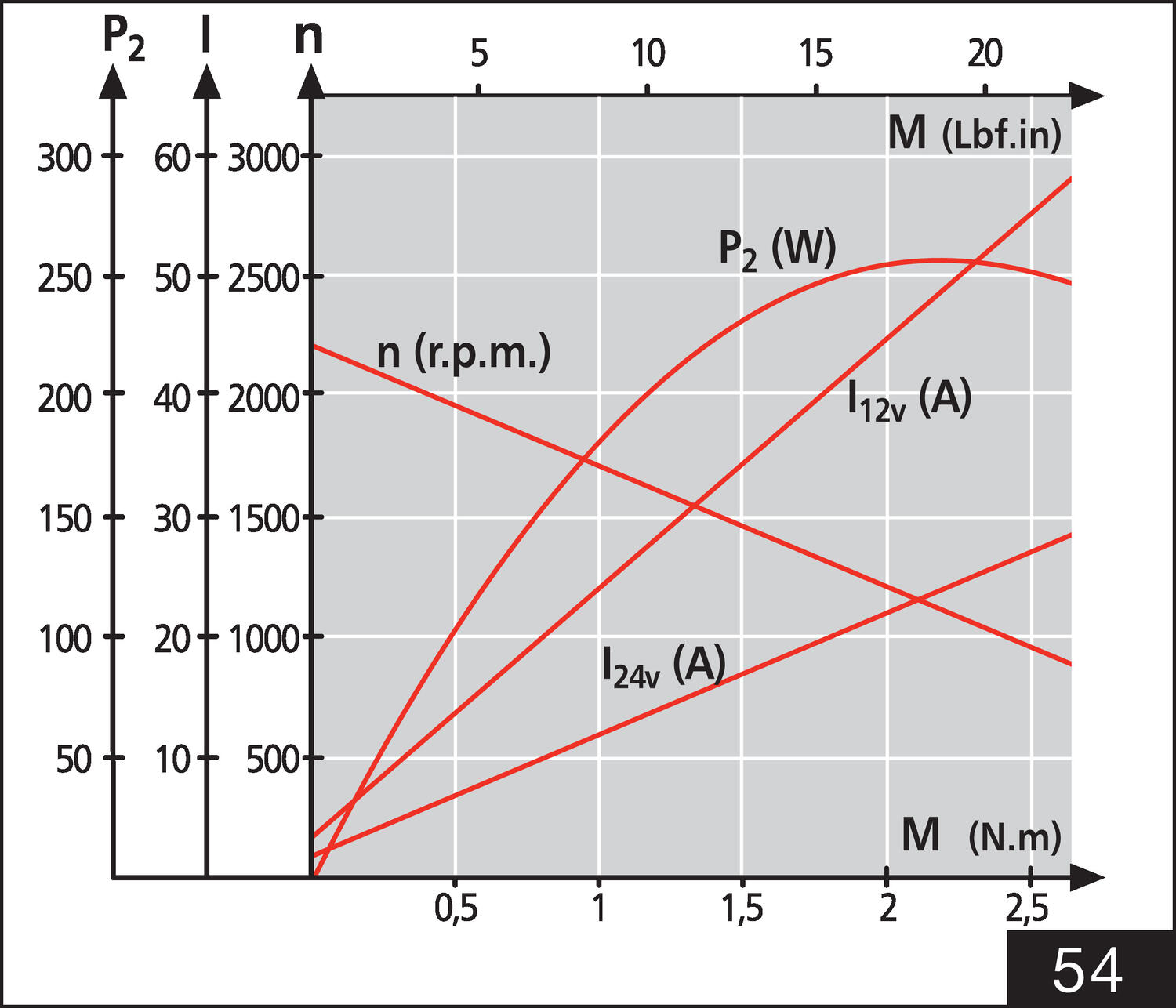

Momentkurve |
|
|
|
|
- 675 - 3000 rpm
- Op til 0,8 Nm nominelt moment
- Højt startmoment
- Støjsvag og kompakt
Udvalgt variant
Udvalgt variant
Specifikationer
| Forsyningsspænding | 12 V DC |
|---|---|
| Nominal torque | 0,5 |
| Nominel hastighed | 3000 omdr/min |
| Nominel strøm | 20 A |
| IP-klasse | IP53 |
| Shaft Diameter | 11 mm |
| Max moment | 4 |
| Torque characteristics | 52 |
| Strøm maks | 140 A |
| Vægt | 3,8 kg |
Downloads
Produktbeskrivelse
Motortype 269 opfylder tæthedsklasse IP53 (undtaget 269.4107/4108) og vejer 3,8 kg. Passer til gear 63/B14. Fås med aksel på bagsiden på forespørgsel. De angivne data gælder for kontinuerlig drift, S1. På engelsk windscreen wiper motor.
| |||||||||||
| |||||||||||
Best. nr. | Spænding | Nom. hastighed | Nom. moment | Nom. strøm | Startmoment | Startstrøm | Aksel | Indkobling | Stik | Design | Kurve |
269.4102.2B.04 | 12 | 3000 | 0.50 | 20 | 4 | 140 | E20 | EE2 | C22 | A | 52 |
269.4102.3B.04 | 24 | 3000 | 0.75 | 15 | 4 | 120 | E20 | EE2 | C22 | A | 53 |
269.4103.2B.04 | 12 | 3000 | 0.50 | 20 | 4 | 140 | E21 | EE2 | C23 | A | 52 |
269.4103.3B.04 | 24 | 3000 | 0.75 | 15 | 4 | 120 | E21 | EE2 | C23 | A | 53 |
269.4104.2B.04 | 12 | 1800 | 0.80 | 20 | 4 | 100 | E48 | EE2 | C24 | A | 54 |
269.4104.3B.04 | 24 | 1800 | 0.80 | 10 | 4 | 50 | E48 | EE2 | C24 | A | 54 |
269.4106.2B.04 | 12 | 1800 | 0.80 | 20 | 4 | 100 | E21 | EE2 | C23 | A | 54 |
269.4106.3B.04 | 24 | 1800 | 0.80 | 10 | 4 | 50 | E21 | EE2 | C23 | A | 54 |
269.4107.3B.04E | 24 | 3000 | 0.75 | 15 | 4 | 10 | E48/E11 | F2 | C22 | B | 53 |
269.4108.2B.04E | 12 | 1800 | 0.80 | 20 | 4 | 100 | E48/E11 | F2 | C24 | B | 54 |
269.4113.3B.04 | 24 | 675 | 0.50 | 2.25 | 2.7 | 12 | E48 | EE2 | C24 | A | 55 |
Aksel |
|
|
|
|
Indkobling |
|
|
|
|
Stik |
|
|
|
|
Design |
|
|
|
|
Momentkurve |
|
|
|
|
