ZIMMERLIN

ZTD Max 8 bar

Fødevare-/ Pharma tankdæksler

OEM Automatic Klitsø fører et bredt sortiment af trykdæksler fra Zimmerlin til max 8 bar.
OEM´s tankdæksler er af høj kvalitet, der giver hurtig, nem og bekvem adgang til Deres procesanlæg.

Tankdækslerne opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer. Alle vores dæksler fås med en bred vifte af overflader, paknings materialer, NA-Connection og skueglas mv.  Ligeledes tilbyder vi også kundespecifikke løsninger. Vores producent kan levere produkter med : PED-Certifikat, ASME Certifikat, 3-A Sanitær standard, SELO-Erklæring, EHEDG-Certifikat, GOST-R Certifikat og ATEX-Erklæring o.lig. på mange af produkterne.



Som udgangspunkt er ingen opgave for speciel eller kompliceret til at kunne leveres.



  • -1/+ 8 bar -10°C/ +280°C (afhængig af opbygning mv.)
  • Produktberørte dele: 1.4404, 1.4571, 1.4435, BN2, 1.4539, 1.4529, 1.4462, 1.4429 m.fl. iht. tilbud
  • Ikke produktberørte dele 1.4301 eller iht. tilbud
  • Pakning i O-ring eller P-profil eller iht. tilbud
  • Pakningskvaliteter: Silikone, EPDM, FKM(Viton) , FEP/Silikone, FEP/EPDM, FEP/FKM eller PFA/Silikone.
  • Med hængsel og greb
  • Kunststof stjernegreb med rustfri gevindbøsning
  • Inklusive PED
  • 3.1 Certifikat
  • Finish: Ubehandlet, glasblæst eller iht. tilbud
  • Finish fra DN600: Ubehandlet, bejdset eller iht. tilbud
  • Dæksel kan fremstilles efter tegning iht. specifikationer

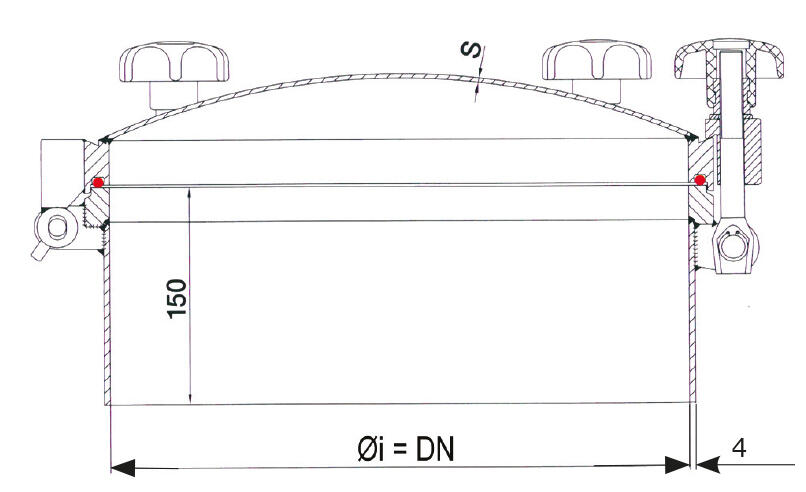

ZTD 8bar mål.tif

Ved ordre specificer venligst:

  • ZTD+Størrelse
  • Materiale
  • Temperatur
  • Tryk
  • Pakningskvalitet
  • Overfladekvalitet
  • Design- eller Type Godkendelse (Evt. sideværts montering(for montage af styrekile))
  • Anden tilbehør mv.





  • Max 8 bar
  • Produktberørte dele: 1.4571 eller 1.4404 eller iht. tilbud
  • Ikke produktberørte dele 1.4301 eller iht. tilbud
  • Silikone O-ring pakning eller iht. tilbud
  • Med hængsel og greb
Zimmerlin Press. cover

Zimmerlin Press. cover

Udvalgt variant

Zimmerlin.tif

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Antal bolte 4 pc
Certifikater PED - 3.1 EN10204 - FDA
Design Norm AD-2000 Merkblatt
Diameter indre 100 mm
Diameter ydre 108 mm
Dimension S 6 mm
Materialekvalitet 1.4404 / 1.4301
Overfladeruhed Ubehandlet - Glasblæst
Pakning Silikone
Pressure range -1/+6 Bar
Temperaturområde -10°C/+200°C
Trykdirektivet PED
Vægt 9 kg

Downloads

Mål & tilslutninger

Produktbeskrivelse

OEM Automatic Klitsø fører et bredt sortiment af trykdæksler fra Zimmerlin til max 8 bar.
OEM´s tankdæksler er af høj kvalitet, der giver hurtig, nem og bekvem adgang til Deres procesanlæg.

Tankdækslerne opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer. Alle vores dæksler fås med en bred vifte af overflader, paknings materialer, NA-Connection og skueglas mv.  Ligeledes tilbyder vi også kundespecifikke løsninger. Vores producent kan levere produkter med : PED-Certifikat, ASME Certifikat, 3-A Sanitær standard, SELO-Erklæring, EHEDG-Certifikat, GOST-R Certifikat og ATEX-Erklæring o.lig. på mange af produkterne.



Som udgangspunkt er ingen opgave for speciel eller kompliceret til at kunne leveres.



  • -1/+ 8 bar -10°C/ +280°C (afhængig af opbygning mv.)
  • Produktberørte dele: 1.4404, 1.4571, 1.4435, BN2, 1.4539, 1.4529, 1.4462, 1.4429 m.fl. iht. tilbud
  • Ikke produktberørte dele 1.4301 eller iht. tilbud
  • Pakning i O-ring eller P-profil eller iht. tilbud
  • Pakningskvaliteter: Silikone, EPDM, FKM(Viton) , FEP/Silikone, FEP/EPDM, FEP/FKM eller PFA/Silikone.
  • Med hængsel og greb
  • Kunststof stjernegreb med rustfri gevindbøsning
  • Inklusive PED
  • 3.1 Certifikat
  • Finish: Ubehandlet, glasblæst eller iht. tilbud
  • Finish fra DN600: Ubehandlet, bejdset eller iht. tilbud
  • Dæksel kan fremstilles efter tegning iht. specifikationer



ZTD 8bar mål.tif

Ved ordre specificer venligst:

  • ZTD+Størrelse
  • Materiale
  • Temperatur
  • Tryk
  • Pakningskvalitet
  • Overfladekvalitet
  • Design- eller Type Godkendelse (Evt. sideværts montering(for montage af styrekile))
  • Anden tilbehør mv.





Tilbehør

EU stiller krav til danske renseanlæg

Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.

mk15 og mk25
Produktnyheder

To nye aktuatorer til hårde miljøer og kompakte rum

MK15 og MK25 fra Moteck – kompakte, robuste og intelligente aktuatorer til industrielle applikationer. Vi har nu to nye tilføjelser til sortimentet af lineære aktuatorer fra Moteck – MK15 og MK25. Disse aktuatorer er udviklet til at imødekomme kravene i barske industrielle miljøer, hvor kompakte dimensioner, høj beskyttelsesklasse og smart funktionalitet er i fokus.

Brooks tilbud
Produktnyheder

Spar penge og ressourcer med opgradering

Forlæng dit udstyrs levetid, undgå dyre nyindkøb og opgradér til fremtiden. På den måde opnår du stabil drift, avanceret diagnosticering og højere procesudbytte – og samtidig styrker du både din bundlinje og miljøindsats.

Brint
Tips og guides

Brint - energi til fremtiden

Vätgas, det mest förekommande grundämnet i universum, har seglat upp som en av de mest lovande energibärarna för framtiden. Även om dess potential har varit känd i årtionden, har de senaste framstegen inom teknik och ökande miljökrav gett vätgasen en central roll i den globala energiövergången. Men vad gör vätgas så speciell och hur kan den bidra till en hållbar framtid?

Dis sensor istedet for kviksølvsafbrydere
Tips og guides

Derfor skal du skifte fra kviksølvsafbrydere til DIS-sensorer

I mange år har kviksølvsafbrydere været anvendt i industrien, særligt i lifte og andre tunge maskiner, på grund af deres pålidelighed og holdbarhed. Men med stigende fokus på miljø- og sundhedsrisici er det blevet afgørende at erstatte dem med sikrere alternativer som DIS-sensorer.

Få mere ud af din robot listing
Produktnyheder

Maksimer din robots potentiale med skræddersyede EOAT-løsninger

For at få mest muligt ud af din robot er det vigtigt at have det rette end-of-arm-tooling (EOAT). Skræddersyede EOAT-løsninger kan forbedre effektiviteten, præcisionen og fleksibiliteten i dine automatiseringsprocesser.

Favoritter Artikler Antal bolte Diameter indre Diameter ydre Dimension K Dimension S Pressure range Temperaturområde Trykområde Vægt Vakuum Pris
Zimmerlin Press. cover
ZTD Trykdæksel ND 100 -1/+6 Bar 200°C
Art:
ZTD20162004 Kopieret
4 pc
100 mm
108 mm
6 mm
-1/+6 Bar
-10°C/+200°C
9 kg
Zimmerlin Press. cover
ZTD Trykdæksel ND 150 -1/+6 Bar 200°C
Art:
ZTD21562004 Kopieret
4 pc
150 mm
158 mm
4 mm
5 mm
-1/+6 Bar
-10°C/+200°C
11 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 250 -1/+4 Bar 280°C
Art:
ZTD22542804 Kopieret
4 pc
250 mm
258 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+280°C
17 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 250 -1/+8 Bar 250°C
Art:
ZTD22582504 Kopieret
4 pc
100 mm
108 mm
4 mm
4 mm
-1/+4 Bar
-10°C/+250°C
16 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 300 -1/+6 Bar 250°C
Art:
ZTD23042504 Kopieret
4 pc
300 mm
308 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+250°C
21 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 300 -1/+6 Bar 250°C
Art:
ZTD23062806 Kopieret
6 pc
100 mm
108 mm
4 mm
6 mm
-10°C/+250°C
06 - 0..6 bar
9 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 300 -1/+8 Bar 250°C
Art:
ZTD23082506 Kopieret
6 pc
300 mm
308 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+250°C
22 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 350 -1/+4 Bar 200°C
Art:
ZTD23542004 Kopieret
4 pc
350 mm
358 mm
4 mm
3 mm
-1/+4 Bar
-10°C/+200°C
21 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 350 -1/+6 Bar 200°C
Art:
ZTD23562006 Kopieret
6 pc
350 mm
358 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+200°C
24 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 400 -1/+4 Bar 280°C
Art:
ZTD24042804 Kopieret
4 pc
400 mm
408 mm
4 mm
3 mm
-1/+4 Bar
-10°C/+280°C
24 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 400 -1/+6 Bar 50°C
Art:
ZTD24060506 Kopieret
6 pc
400 mm
408 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+50°C
27 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 400 -1/+6 Bar 280°C
Art:
ZTD24062808 Kopieret
8 pc
400 mm
408 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+280°C
28 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 400 -1/+8 Bar 280°C
Art:
ZTD24082810 Kopieret
10 pc
400 mm
408 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+280°C
31 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 450 -1/+4 Bar 280°C
Art:
ZTD24542806 Kopieret
6 pc
450 mm
458 mm
4 mm
3 mm
-1/+4 Bar
-10°C/+280°C
28 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 450 -1/+6 Bar 250°C
Art:
ZTD24562508 Kopieret
8 pc
450 mm
458 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+200°C
31 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 450 -1/+8 Bar 200°C
Art:
ZTD24582010 Kopieret
10 pc
450 mm
458 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+200°C
34 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 500 -1/+3 Bar 280°C
Art:
ZTD25032806 Kopieret
6 pc
500 mm
508 mm
4 mm
3 mm
-1/+3 Bar
-10°C/+280°C
31 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 500 -1/+4 Bar 280°C
Art:
ZTD25042808 Kopieret
8 pc
500 mm
508 mm
4 mm
3 mm
-1/+4 Bar
-10°C/+280°C
33 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 500 -1/+6 Bar 250°C
Art:
ZTD25062510 Kopieret
10 pc
500 mm
508 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+250°C
38 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 500 -1/+8 Bar 150°C
Art:
ZTD25081512 Kopieret
12 pc
500 mm
508 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+150°C
40 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 600 -1/2 Bar 280°C
Art:
ZTD26022806 Kopieret
6 pc
600 mm
608 mm
4 mm
3 mm
-1/+2 Bar
-10°C/+280°C
42 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 600 -1/+4 Bar 50°C
Art:
ZTD26040508 Kopieret
8 pc
600 mm
608 mm
4 mm
3 mm
-1/+4 Bar
-10°C/+50°C
44 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 600 -1/+4 Bar 280°C
Art:
ZTD26042810 Kopieret
10 pc
600 mm
608 mm
4 mm
4 mm
-1/+4 Bar
-10°C/+280°C
46 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 600 -1/+6 Bar 150°C
Art:
ZTD26061512 Kopieret
12 pc
600 mm
608 mm
4 mm
4 mm
-1/+6 Bar
-10°C/+150°C
49 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 600 -1/+8 Bar 50°C
Art:
ZTD26081012 Kopieret
12 pc
600 mm
608 mm
4 mm
5 mm
-1/+8 Bar
-10°C/+50°C
53 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 700 -1/+2 Bar 280°C
Art:
ZTD27022808 Kopieret
8 pc
700 mm
708 mm
4 mm
4 mm
-1/+2 Bar
-10°C/+280°C
56 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 700 -1/+4 Bar 280°C
Art:
ZTD27042812 Kopieret
12 pc
700 mm
708 mm
4 mm
5 mm
-1/+4 Bar
-10°C/+280°C
64 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 700 -1/+6 Bar 150°C
Art:
ZTD27061516 Kopieret
16 pc
700 mm
708 mm
4 mm
5 mm
-1/+6 Bar
-10°C/+150°C
70 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 700 -1/+8 Bar 50°C
Art:
ZTD27080518 Kopieret
18 pc
700 mm
708 mm
4 mm
6 mm
-1/+8 Bar
-10°C/+50°C
78 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel DN 800 -1/+2 Bar 50°C
Art:
ZTD28020508 Kopieret
4 pc
100 mm
108 mm
4 mm
6 mm
-10°C/+200°C
06 - 0..6 bar
9 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 800 -1/+2 Bar 280°C
Art:
ZTD28022810 Kopieret
10 pc
800 mm
808 mm
4 mm
4 mm
-1/+2 Bar
-10°C/+200°C
78 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 800 -1/+4 Bar 150°C
Art:
ZTD28041514 Kopieret
14 pc
800 mm
808 mm
4 mm
4 mm
-1/+4 Bar
-10°C/+150°C
82 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 800 -1/+6 Bar 50°C
Art:
ZTD28060518 Kopieret
18 pc
800 mm
808 mm
4 mm
5 mm
-1/+6 Bar
-10°C/+50°C
90 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 800 -1/+8 Bar 50°C
Art:
ZTD28080520 Kopieret
20 pc
800 mm
808 mm
4 mm
6 mm
-1/+8 Bar
-10°C/+50°C
97 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 900 -1/+2 Bar 280°C
Art:
ZTD29022812 Kopieret
12 pc
900 mm
9080 mm
4 mm
4 mm
-1/+2 Bar
-10°C/+280°C
87 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 900 -1/+4 Bar 200°C
Art:
ZTD29042018 Kopieret
18 pc
900 mm
908 mm
4 mm
5 mm
-1/+4 Bar
-10°C/+200°C
103 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 900 -1/+6 Bar 100°C
Art:
ZTD29061022 Kopieret
22 pc
900 mm
9080 mm
4 mm
6 mm
-1/+6 Bar
-10°C/+100°C
115 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 900 -1/+8 Bar 50°C
Art:
ZTD29080524 Kopieret
24 pc
900 mm
908 mm
4 mm
6 mm
-1/+8 Bar
-10°C/+50°C
128 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 1000 -1/+2 Bar 280°C
Art:
ZTD21022812 Kopieret
12 pc
1000 mm
1008 mm
4 mm
5 mm
-1/+2 Bar
-10°C/+280°C
110 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 1000 -1/+4 Bar 200°C
Art:
ZTD21042022 Kopieret
22 pc
1000 mm
1008 mm
4 mm
5 mm
-1/+4 Bar
-10°C/+200°C
118 kg
-1 bar
Zimmerlin Press. cover
ZTD Trykdæksel ND 1000 -1/+6 Bar 50°C
Art:
ZTD21060524 Kopieret
24 pc
1000 mm
1008 mm
4 mm
6 mm
-1/+6 Bar
-10°C/+50°C
125 kg
-1 bar

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Jonna Jakobsen

+4587592227
Send e-mail
Kundeservice
Har du har brug for hjælp? Kontakt os:
+4570106400
Send e-mail
Har du brug for hjælp? Klik her!
Logo

COOKIE-INDSTILLINGER FOR OEMKLITSO.DK

Cookies hjælper os med at forbedre din oplevelse med os. Så for at kunne analysere trafikken, håndtere loginoplysninger, tilbyde dig personlige oplysninger og for at grundlæggende funktionalitet kan fungere på webssitet, skal vi bruge nogle cookies.

NØDVENDIGE COOKIES

Disse cookies er nødvendige for, at webstedet fungerer og kan ikke slås fra i vores systemer. De bruges normalt kun som reaktion på handlinger, du har foretaget i forbindelse med en serviceanmodning, f.eks. Når du angiver personlige præferencer, logger ind eller udfylder en formular.

ANALYSE OG MÅLING

Disse cookies giver os mulighed for at tælle antallet af besøg og trafikkilder, så vi kan måle og forbedre vores websteds ydeevne. De hjælper os med at vide, hvilke sider der er mere eller mindre populære, og hvordan besøgende navigerer rundt på webstedet. De oplysninger, som disse cookies indsamler, er aggregerede og derfor helt anonyme. Hvis du ikke tillader disse cookies, ved vi ikke, hvornår du har besøgt vores websted.

MARKEDSFØRING

Disse cookies kan tilføjes af vores partnere. De kan bruge dem til at oprette en profil af dig baseret på dine interesser for at vise dig mere relevante oplysninger. De gemmer ingen personlige oplysninger - kun oplysninger om din browser og enhed. Hvis du ikke accepterer disse cookies, får du en mere generel og mindre tilpasset brugeroplevelse.
