ZIMMERLIN

ZTOF Ovalt tryk mandedæksel, 2 bar til 6 bar

Fødevare-/ Pharma tankdæksler

 OEM Automatic Klitsø fører et bredt sortiment af trykløse eller trykdæksler fra Zimmerlin.
OEM´s tankdæksler er af høj kvalitet, der giver hurtig, nem og bekvem adgang til Deres procesanlæg.

Tankdækslerne opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer. Alle vores dæksler fås med en bred vifte af overflader, paknings materialer, NA-Connection og skueglas mv.  Ligeledes tilbyder vi også kundespecifikke løsninger. Vores producent kan levere produkter med : PED-Certifikat, ASME Certifikat, 3-A Sanitær standard, SELO-Erklæring, EHEDG-Certifikat, GOST-R Certifikat og ATEX-Erklæring o.lig. på mange af produkterne.

OBS VED ORDRE SKAL DET OPLYSES, OM DET ER HØJRE ELLER VENSTRE ÅBEN (beslag)

OBS VED ORDRE SKAL DÆKSLE OG SVINGARM ORDRES SEPARAT.



Som udgangspunkt er ingen opgave for speciel eller kompliceret til at kunne leveres.



  • Ikke designet til vakuum
  • Produktberørte dele: 1.4571 eller 1.4404
  • Ikke produktberørte dele 1.4301
  • Pakningskvaliteter: Silikone, EPDM, Viton, PFA eller FEP
  • Med hængsel og greb
  • V-greb med messing gevindbøsning
  • Inklusive PED 97/23/EG
  • 3.1 Certifikat kan leveres
  • Standard finish: Ubehandlet og glasblæst

ZTOF

Ved ordre specificer venligst:

  • ZTO
  • Materiale
  • Temperatur
  • Tryk
  • Pakningskvalitet
  • Overfladekvalitet
  • Design- eller Type Godkendelse
  • Anden tilbehør mv. (Se: Generel information)





  • 6 bar, Ikke designet til vakuum
  • Produktberørte dele: 1.4404
  • Ikke produktberørte dele 1.4301
  • Silikone O-Ring pakning - Andre pakninger iht. forspørgelses
  • OBS VED ORDRE SKAL DET OPLYSES, OM DET ER HØJRE ELLER VENSTRE ÅBEN (beslag)

Udvalgt variant

Zimmerlin.tif

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Beskrivelse Svingarm Venstre
Materialekvalitet 1.4301
Pressure range Trykløs

Downloads

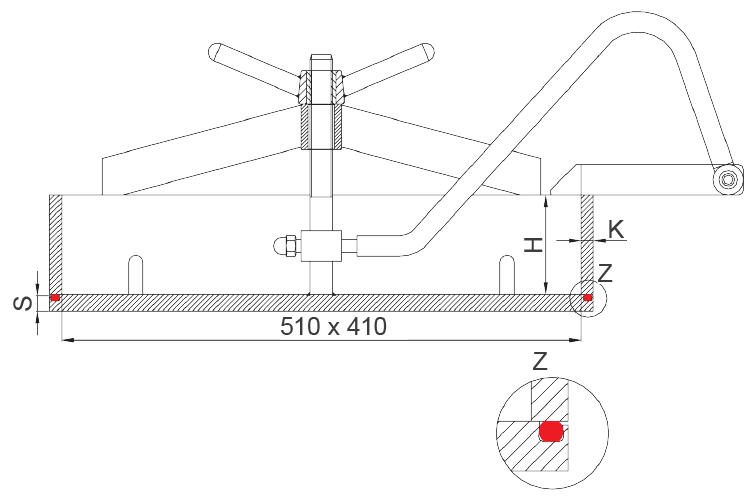

Mål & tilslutninger

Produktbeskrivelse

 OEM Automatic Klitsø fører et bredt sortiment af trykløse eller trykdæksler fra Zimmerlin.
OEM´s tankdæksler er af høj kvalitet, der giver hurtig, nem og bekvem adgang til Deres procesanlæg.

Tankdækslerne opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer. Alle vores dæksler fås med en bred vifte af overflader, paknings materialer, NA-Connection og skueglas mv.  Ligeledes tilbyder vi også kundespecifikke løsninger. Vores producent kan levere produkter med : PED-Certifikat, ASME Certifikat, 3-A Sanitær standard, SELO-Erklæring, EHEDG-Certifikat, GOST-R Certifikat og ATEX-Erklæring o.lig. på mange af produkterne.

OBS VED ORDRE SKAL DET OPLYSES, OM DET ER HØJRE ELLER VENSTRE ÅBEN (beslag)

OBS VED ORDRE SKAL DÆKSLE OG SVINGARM ORDRES SEPARAT.



Som udgangspunkt er ingen opgave for speciel eller kompliceret til at kunne leveres.



  • Ikke designet til vakuum
  • Produktberørte dele: 1.4571 eller 1.4404
  • Ikke produktberørte dele 1.4301
  • Pakningskvaliteter: Silikone, EPDM, Viton, PFA eller FEP
  • Med hængsel og greb
  • V-greb med messing gevindbøsning
  • Inklusive PED 97/23/EG
  • 3.1 Certifikat kan leveres
  • Standard finish: Ubehandlet og glasblæst

ZTOF

Ved ordre specificer venligst:

  • ZTO
  • Materiale
  • Temperatur
  • Tryk
  • Pakningskvalitet
  • Overfladekvalitet
  • Design- eller Type Godkendelse
  • Anden tilbehør mv. (Se: Generel information)





Tilbehør

Favoritter Artikler Antal bolte Beskrivelse Certifikater Design Norm Dimension K Dimension S Materialekvalitet Overfladeruhed Pakning Pressure range Temperaturområde Vægt Vakuum Pris
ZTOF.tif
Svingarm, Venstre til Oval 510 x 410 mm dæksel
Art:
ZTOF108LEFT Kopieret
Svingarm Venstre
1.4301
Trykløs
ZTOF.tif
Svingarm, Højre til Oval 510 x 410 mm dæksel
Art:
ZTOF108RIGHT Kopieret
Svingarm Højre
1.4301
Trykløs
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 60 mm Leveres med EPDM pakning
Art:
ZTOF1022069EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+2 Bar
-10°C / +150°C
27,5 kg
0 bar
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 60 mm Leveres med VMQ pakning
Art:
ZTOF1022069SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+2 Bar
-10°C / +150°C
27,5 kg
0 bar
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 60 mm Leveres med FKM pakning
Art:
ZTOF1022069VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+2 Bar
-10°C / +150°C
27,5 kg
0 bar
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 100 mm Leveres med EPDM pakning
Art:
ZTOF1022109EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+2 Bar
-10°C / +150°C
33,3 kg
0 bar
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 100 mm Leveres med VMQ pakning
Art:
ZTOF1022109SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+2 Bar
-10°C / +150°C
33,3 kg
0 bar
ZTOF.tif
Oval tryk 2 bar dæksel 410 x 510 x 100 mm Leveres med FKM pakning
Art:
ZTOF1022109VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
12 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+2 Bar
-10°C / +150°C
33,3 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 60 mm Leveres med EPDM pakning
Art:
ZTOF1024069EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+ 4 Bar
-10°C / +150°C
31 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 60 mm Leveres med VMQ pakning
Art:
ZTOF1024069SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+ 4 Bar
-10°C / +150°C
31 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 60 mm Leveres med FKM pakning
Art:
ZTOF1024069VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+ 4 Bar
-10°C / +150°C
31 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 100 mm Leveres med EPDM pakning
Art:
ZTOF1024109EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+ 4 Bar
-10°C / +150°C
36,7 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 100 mm Leveres med VMQ pakning
Art:
ZTOF1024109SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+ 4 Bar
-10°C / +150°C
36,7 kg
0 bar
ZTOF.tif
Oval tryk 4 bar dæksel 410 x 510 x 100 mm Leveres med FKM pakning
Art:
ZTOF1024109VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
15 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+ 4 Bar
-10°C / +150°C
36,7 kg
0 bar
ZTOF.tif
Oval tryk 6 bar dæksel 410 x 510 x 60 mm Leveres med EPDM pakning
Art:
ZTOF1026069EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
ZTOF.tif
Oval tryk 6 bar dæksel 410 x 510 x 60 mm Leveres med VMQ pakning
Art:
ZTOF1026069SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
ZTOF.tif
Oval tryk 6 bar dæksel 410 x 510 x 60 mm Leveres med FKM pakning
Art:
ZTOF1026069VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
ZTOF.tif
Oval tryk 6 bar dæksel 410 x 510 x 100 mm Leveres med EPDM pakning
Art:
ZTOF1026109EP Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
EPDM
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
ZTOF.tif
Ovael Tryk 6 bar dæksel 410 x 510 x 100 mm Leveres med VMQ pakning
Art:
ZTOF1026109SI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
VMQ
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
ZTOF.tif
Oval tryk 6 bar dæksel 410 x 510 x 100 mm Leveres med FKM pakning
Art:
ZTOF1026109VI Kopieret
1 pc
** Leveres uden Svingarm **
3.1 EN10204 - FDA
AD-2000 Merkblatt
12 mm
20 mm
1.4404 / 1.4301
Ubehandlet - Glasblæst
FKM
0/+ 6 Bar
-10°C / +150°C
36,6 kg
0 bar
