M&S ARMATUREN
Reservedele
Til butterflyventil
Vores leverandør M&S er specialist i reservedele til butterflyventiler. Reservedelene fra M&S er af høj kvalitet og design, der opfylder de stærkeste krav til procesteknologien, og er den ideelle løsning inden for food, pharma, bryggeri & kosmetik.

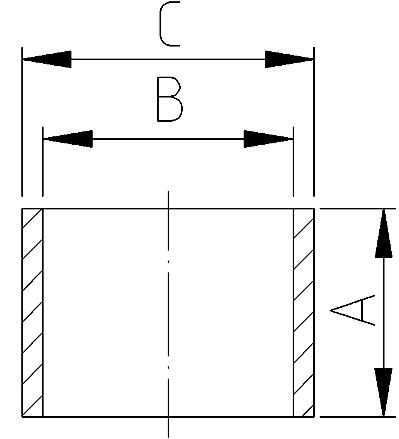

Glidebøsning
Bøsning til butterflyventil:
- Materiale: Polyamid
DIM. | A | B | C | Vægt | Polyamid |
DN | mm. | mm. | mm. | Kg. | Vare nr. |
15-32 / 1’’ | 10 | 10 | 12 | 0,002 | M030522001010 |
40-65 / 1,5’’- 2,5’’ | 10 | 12 | 14 | 0,002 | M030522002010 |
80-100 / 3’’- 4’’ | 10 | 14 | 16 | 0,002 | M030522003010 |
125-150 | 20 | 16 | 16 | 0,002 | M030522004010 |
Pakninger til DS ventiler
Pakninger til butterflyventil:
- FDA erklæring kan leveres
DIM. | A | B | Vægt | Silikone | EPDM | VITON / PTFE | HNBR |
DIN | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
25 | 20 | 40 | 0,03 | M576011000100 | M576011000300 | M576011000400 | M576011000700 |
38 | 20 | 54 | 0,06 | M576011120100 | M576011120300 | M576011120400 | M576011120700 |
51 | 21 | 66 | 0,07 | M576012000100 | M576012000300 | M576012000400 | M576012000700 |
63,5 | 22 | 84 | 0,08 | M576012120100 | M576012120300 | M576012120400 | M576012120700 |
76 | 24 | 91 | 0,1 | M576013000100 | M576013000300 | M576013000400 | M576013000700 |
101,6 | 26 | 115 | 0,11 | M576014000100 | M576014000300 | M576014000400 | M576014000700 |
Pakninger til DIN ventiler
Pakninger til butterflyventil:
- FDA erklæring kan leveres
DIM. | A | B | Vægt | Silikone | EPDM | VITON / PTFE | HNBR |
DIN | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
15 | 20 | 40 | 0,03 | M576011000100 | M576011000300 | M576011000400 | M576011000700 |
20 | 20 | 40 | 0,03 | M576011000100 | M576011000300 | M576011000400 | M576011000700 |
25 | 20 | 41 | 0,02 | M576800250100 | M576800250300 | M576800250400 | M576800250700 |
32 | 20 | 47 | 0,03 | M576800320100 | M576800320300 | M576800320400 | M576800320700 |
40 | 21 | 54 | 0,05 | M576800400100 | M576800400300 | M576800400400 | M576800400700 |
50 | 21 | 67 | 0,06 | M576800500100 | M576800500300 | M576800500400 | M576800500700 |
65 | 22 | 84 | 0,07 | M576800650100 | M576800650300 | M576800650400 | M576800650700 |
80 | 24 | 99 | 0,1 | M576800800100 | M576800800300 | M576800800400 | M576800800700 |
100 | 26 | 118 | 0,1 | M576801000100 | M576801000300 | M576801000400 | M576801000700 |
125 | 30 | 148 | 0,25 | M576801250100 | M576801250300 | M576801250400 | M576801250700 |
150 | 32 | 173 | 0,27 | M576801500100 | M576801500300 | M576801500400 | M576801500700 |
200 |
|
|
| M576802000100 | M576802000300 | M576802000400 | M576802000700 |

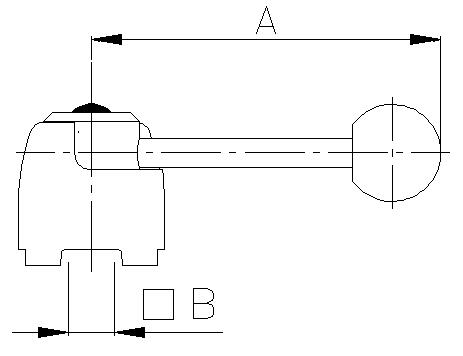

Håndtag
Standatd håndtag
Med plastkappe og knop
DIM. | A | B | Vægt | AISI 304 |
DN | mm. | mm. | Kg. | Vare nr. |
15-50 / 1’’-2’’ | 122 | 9,5 | 0,36 | M567400151050 |
65-100 / 2,5’’- 4’’ | 150 | 9,5 | 0,38 | M567400651100 |
125-150 | 216 | 14 | 0,82 | M567401251150 |

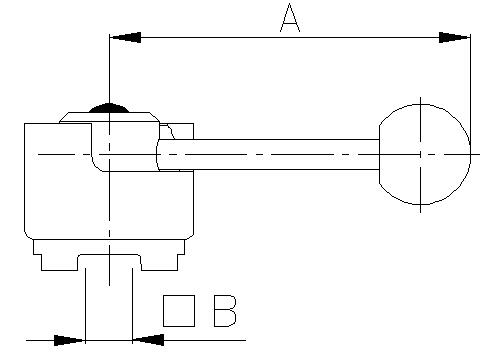

Håndtag for induktiv swich
Med plastkappe og knop
DIM. | A | B | Vægt | AISI 304 |
DN | mm. | mm. | Kg. | Vare nr. |
15-50 / 1’’-2’’ | 122 | 9,5 | 0,38 | M570400151050 |
65-100 / 2,5’’- 4’’ | 150 | 9,5 | 0,4 | M570400651100 |
125-150 | 216 | 14 | 0,86 | M570401251150 |

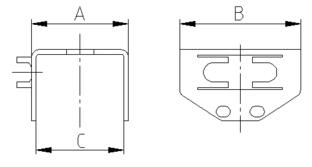

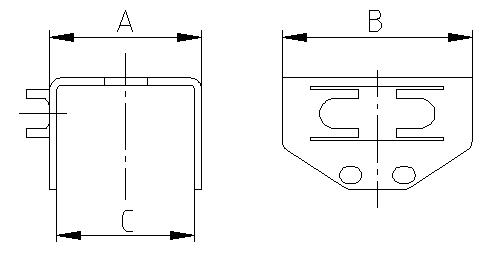

Konsol for aktuator
For butterflyventil
DIM. | A | B | C | Vægt | AISI 304 |
DN | mm. | mm. | mm. | Kg. | Vare nr. |
15-100 / 1’’- 4’’ | 64 | 80 | 20 | 0,2 | M581420151100 |
125-150 | 70 | 90 | 32 | 0,3 | M581421251150 |

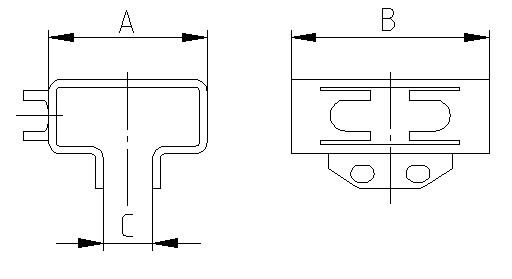

For butterflyventil mellen flanger
DIM. | A | B | C | Vægt | AISI 304 |
DN | mm. | mm. | mm. | Kg. | Vare nr. |
15-100 / 1’’- 4’’ | 64 | 80 | 58 | 0,18 | M581400151100 |
125-150 | 70 | 90 | 32 | 0,3 | M581421251150 |

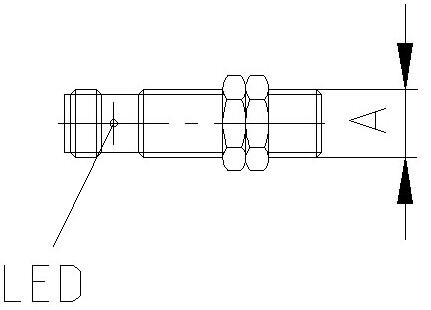

Induktiv swich
Standard levering:
- Samles med stik
- Kabinet: Rustfrit stål
- 24VDC - NC/NO - PNP - 3-leads - IP 68 - Sn=4,0m
DIM. | A | Vægt | Aisi 316L |
DN | mm. | Kg. | Vare nr. |
15-200 / 1’’- 4’’ | M12x1 | 0,02 | M587400124395 |

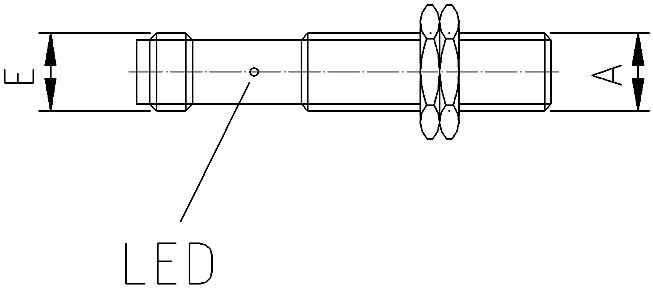

Standard levering:
- Samles med stik
- Kabinet: Messing forniklet
- 24VDC - NC/NO - PNP - 3-leads - IP 68 - Sn=4,0m
DIM. | A | E | Vægt | Messing |
DN | mm. | mm. | Kg. | Vare nr. |
15-200 / 1’’- 4’’ | M12x1 | M12x1 | 0,04 | M587050120005 |

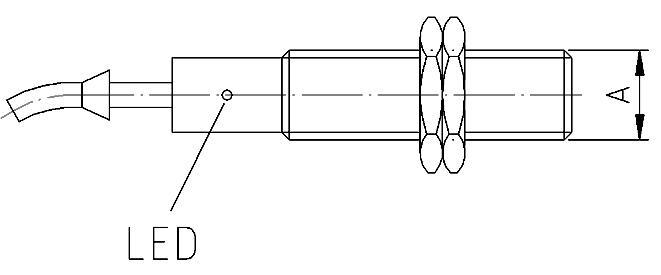

Standard levering:
- Incl. 2 m kabel
- Kabinet: Plastik
- 24VDC - NC/NO - PNP - 2-leads - IP 67 - Sn= 4mm.
- 24VDC - NC/NO - PNP - 3-leads - IP 67 - Sn= 4mm.
DIM. | Leads | A | Vægt | Plastik |
DN |
| mm. | Kg. | Vare nr. |
15-200 / 1’’- 4’’ | 2 | M12x1 | 0,1 | M587050120002 |
15-200 / 1’’- 4’’ | 3 | M12x1 | 0,1 | M587050120003 |
Bestilling
For bestilling kontakt:
Jonna Jakobsen
Produktchef Proces
Mail: [email protected]
Tlf: +45 87 59 22 27
- Glidebøsning
- Pakninger til butterflyventiler
- Håndtag
- Konsoller
- Induktiv swich
