DEFINOX
DCX 3 Tankudløb
Pneumatisk
Definox DCX3 Tankudløbsventil.
OEM Automatic Klitsø´s DCX3 Tankudløbsventil opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer.
Sædeventilens design giver en bred vifte af muligheder og varianter.
DCX3 er monteret som standard med en flydende PFA tætning der sikrer fremragende rengøring af ventilen.
Tekniske fordele:
- Fra DN 25 til DN 150
- To versioner: Hævende eller sænkende plug
- PFA flydende tætning, perfekt vaskbar, sikrer perfekt lækage tæthed ved høj temperatur og god modstandsdygtighed over for kemiske produkter
- Sfærisk krop med tykke mure sikrer fremragende modstandsdygtighed over for ekspansion
- Plugen kan leveres med en elastomer tætning
- Pneumatisk aktuator, aftageligt og som nemt kan omstilles: NO-NC- DA Dobbelt effekt
- Mulig brug på en lang række applikatione
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse takket være clamp samlingen.

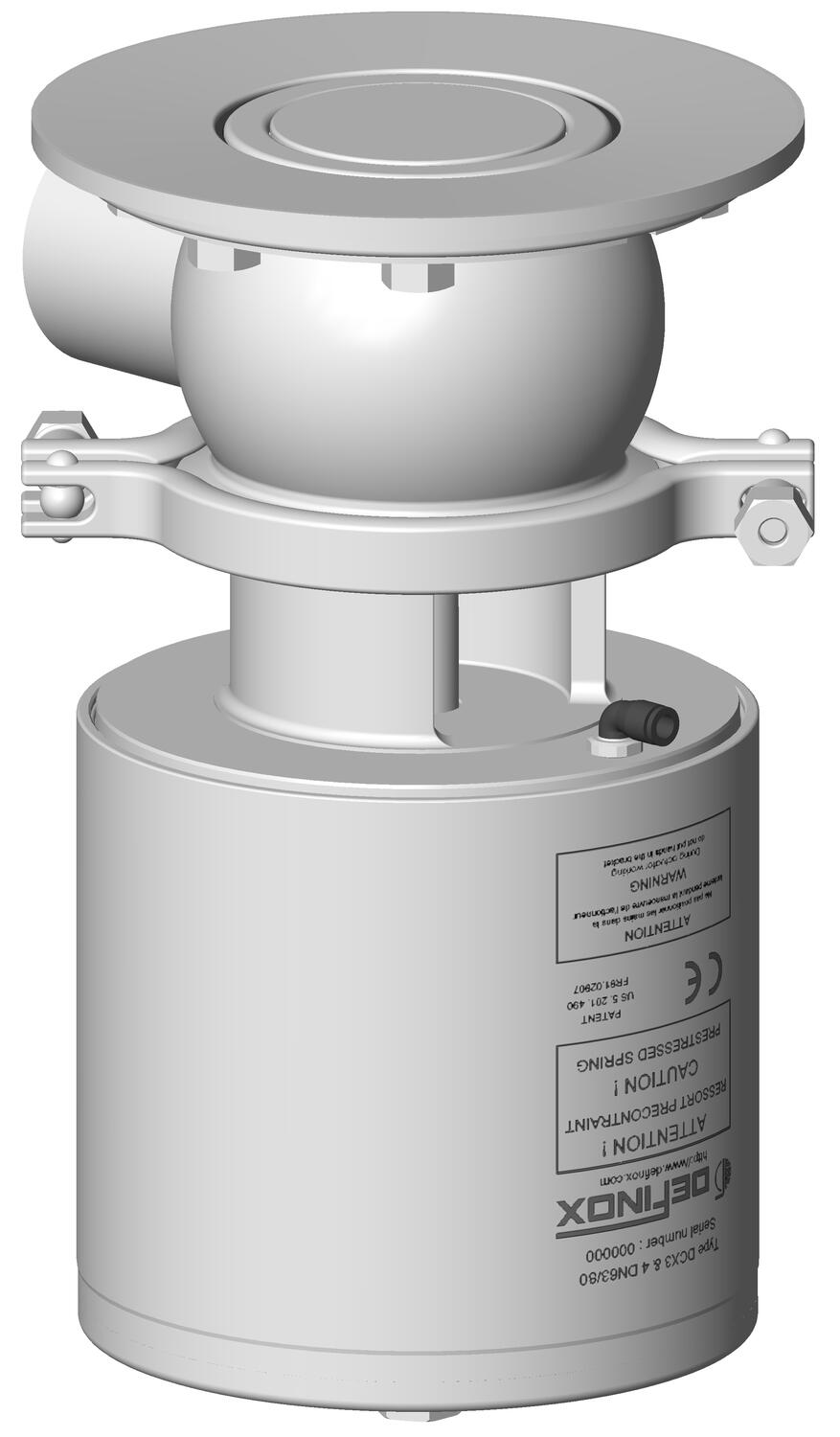

DS/SMS/DIN - Med sænkende plug
Formen på svejseflangen og pluggen giver den bedste tætning til tankbunden uden tilbageholdelse af produkt.
DCX 3 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
To versioner: Hævende eller sænkende plug.
Specifikationer:
- DS / SMS - DIN
- fra 1'' / DN 25 til 4''/ DN 100
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutning:
- På tank med særlig svejseflange (Se anden fane)
Signaludstyr / Kontroltop:
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 76)
- ACS (fra DN 25 til DN 104)
Overflade:
- RA udvendig= 1,2 um (150 grit)
- RA indvendig= 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C / + 284 ° F
- Min. temperatur: - 5 ° C / + 23 ° F
- Max. arbejdstryk: 7 bar (700 kPa) / 102 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vacuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med sænkende plug
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres3A og EHED
Alternativ:
- Lang slaglængde til fuldstændig frigørelse af pluggen
- (Anbefales til skrøbelige eller inkonsekvente produkter)
- Kan leveres med manuel drev
- Steriludførelse med PTFE membran iht. tilbud
- Aktuator NO eller DA
- Andre pakningstyper

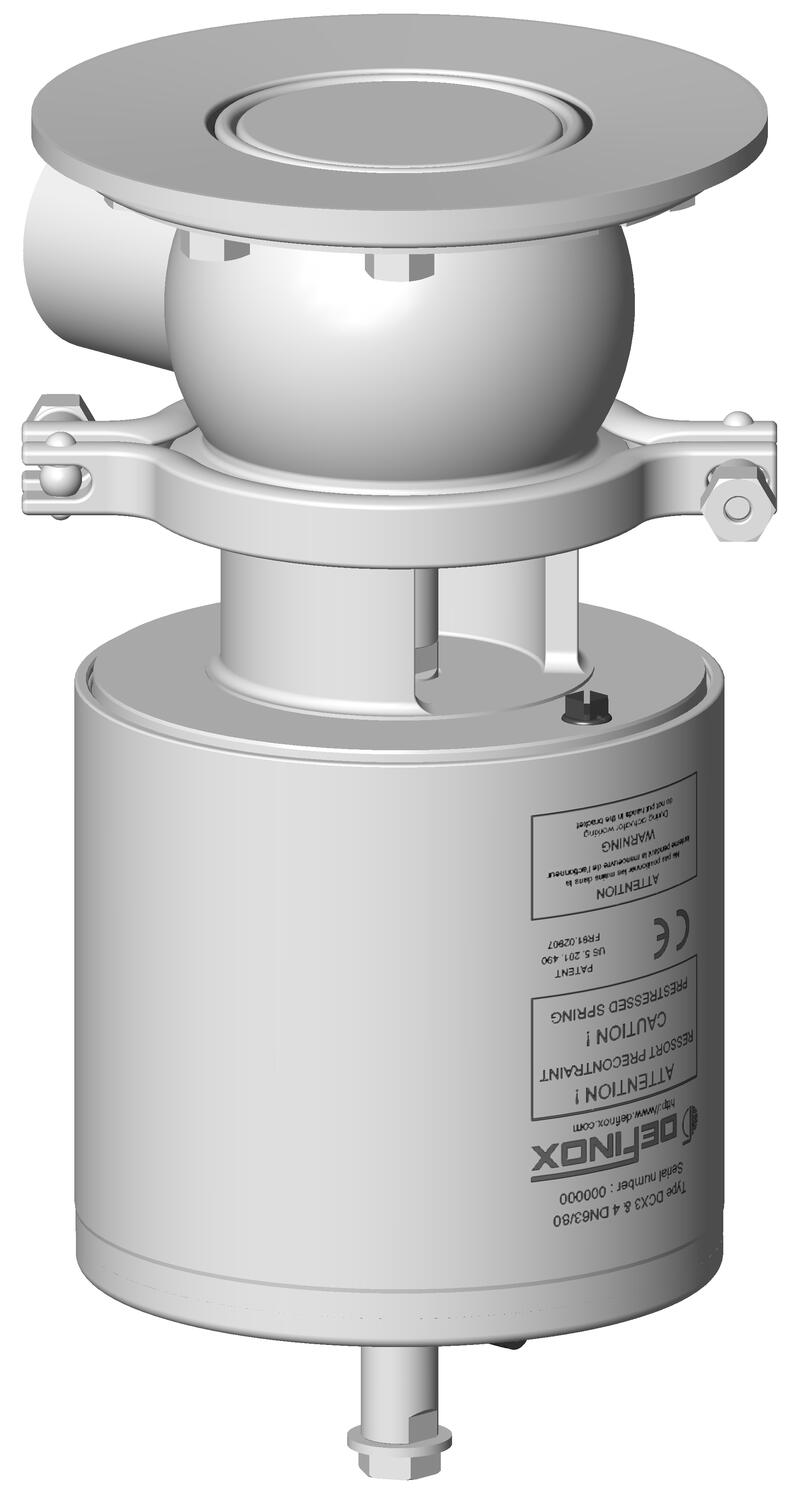

DS/SMS/DIN - Med hævende plug
Formen på svejseflangen og pluggen giver den bedste tætning til tankbunden uden tilbageholdelse af produkt.
DCX 3 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
To versioner: Hævende eller sænkende plug.
Specifikationer:
- DS / SMS - DIN
- fra 1''/ DN 25 til 4'/ DN 100
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutning:
- På tank med særlig svejseflange (Se anden fane)
Signaludstyr / Kontroltop:
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 76)
- ACS (fra DN 25 til DN 104)
Overflade:
- RA udvendig= 1,2 um (150 grit)
- RA indvendig= 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C / + 284 ° F
- Min. temperatur: - 5 ° C / + 23 ° F
- Max. arbejdstryk: 7 bar (700 kPa) / 102 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vacuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med hævende plug
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres3A og EHED
Alternativ:
- Lang slaglængde til fuldstændig frigørelse af pluggen
- (Anbefales til skrøbelige eller inkonsekvente produkter)
- Kan leveres med manuel drev
- Steriludførelse med PTFE membran iht. tilbud
- Aktuator NO eller DA
- Andre pakningstyper
Svejseflange
- Aisi 316L
- Svejseflangen leveres sammen med tankudløbsventilen
- Alternativ: Kan leveres uden svejseflange
- Lækage tæthed ved høje temperatur og god modstandsdygtighed over for kemiske produkter
- Sfærisk krop med stor godstykkelse sikrer fremragende modstandsdygtighed over for ekspansion
- Kan brugs på en lang række applikationer
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse takket være clamp samlingen
Udvalgt variant
Udvalgt variant
Specifikationer
| Beskrivelse | Hejsende Plug |
|---|---|
| Certifikater | 3.1 EN10204 ved ordre |
| Diameter indre | 22,6 mm |
| Diameter ydre | 25 mm |
| Flange størrelse | Ø139 mm |
| Funktion | Normalt lukket |
| Hus | 1.4404 |
| Max tryk | 7 bar |
|---|---|
| Overfladeruhed | RA<0,8/1,2µm |
| Pakning | PFA/EPDM |
| Temperaturområde | -5°C/+140°C |
| Tilslutning | L- Body m. svejseender |
| Vægt | 4,5 kg |
Produktbeskrivelse
Definox DCX3 Tankudløbsventil.
OEM Automatic Klitsø´s DCX3 Tankudløbsventil opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer.
Sædeventilens design giver en bred vifte af muligheder og varianter.
DCX3 er monteret som standard med en flydende PFA tætning der sikrer fremragende rengøring af ventilen.
Tekniske fordele:
- Fra DN 25 til DN 150
- To versioner: Hævende eller sænkende plug
- PFA flydende tætning, perfekt vaskbar, sikrer perfekt lækage tæthed ved høj temperatur og god modstandsdygtighed over for kemiske produkter
- Sfærisk krop med tykke mure sikrer fremragende modstandsdygtighed over for ekspansion
- Plugen kan leveres med en elastomer tætning
- Pneumatisk aktuator, aftageligt og som nemt kan omstilles: NO-NC- DA Dobbelt effekt
- Mulig brug på en lang række applikatione
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse takket være clamp samlingen.
DS/SMS/DIN - Med sænkende plug
Formen på svejseflangen og pluggen giver den bedste tætning til tankbunden uden tilbageholdelse af produkt.
DCX 3 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
To versioner: Hævende eller sænkende plug.
Specifikationer:
- DS / SMS - DIN
- fra 1'' / DN 25 til 4''/ DN 100
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutning:
- På tank med særlig svejseflange (Se anden fane)
Signaludstyr / Kontroltop:
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 76)
- ACS (fra DN 25 til DN 104)
Overflade:
- RA udvendig= 1,2 um (150 grit)
- RA indvendig= 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C / + 284 ° F
- Min. temperatur: - 5 ° C / + 23 ° F
- Max. arbejdstryk: 7 bar (700 kPa) / 102 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vacuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med sænkende plug
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres3A og EHED
Alternativ:
- Lang slaglængde til fuldstændig frigørelse af pluggen
- (Anbefales til skrøbelige eller inkonsekvente produkter)
- Kan leveres med manuel drev
- Steriludførelse med PTFE membran iht. tilbud
- Aktuator NO eller DA
- Andre pakningstyper
DS/SMS/DIN - Med hævende plug
Formen på svejseflangen og pluggen giver den bedste tætning til tankbunden uden tilbageholdelse af produkt.
DCX 3 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
To versioner: Hævende eller sænkende plug.
Specifikationer:
- DS / SMS - DIN
- fra 1''/ DN 25 til 4'/ DN 100
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutning:
- På tank med særlig svejseflange (Se anden fane)
Signaludstyr / Kontroltop:
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 76)
- ACS (fra DN 25 til DN 104)
Overflade:
- RA udvendig= 1,2 um (150 grit)
- RA indvendig= 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C / + 284 ° F
- Min. temperatur: - 5 ° C / + 23 ° F
- Max. arbejdstryk: 7 bar (700 kPa) / 102 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vacuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med hævende plug
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres3A og EHED
Alternativ:
- Lang slaglængde til fuldstændig frigørelse af pluggen
- (Anbefales til skrøbelige eller inkonsekvente produkter)
- Kan leveres med manuel drev
- Steriludførelse med PTFE membran iht. tilbud
- Aktuator NO eller DA
- Andre pakningstyper
Svejseflange
- Aisi 316L
- Svejseflangen leveres sammen med tankudløbsventilen
- Alternativ: Kan leveres uden svejseflange
