DATASENSING

Fiberforstærker serie S7

Til DIN-skinne

S7-forstærkeren har et tydeligt display, der gør det nemt at aflæse indkommende lys. På forstærkeren kan du vælge mellem lange registreringsafstande eller hurtige responstider. Aflæsningen foregår ved hjælp af Teach In via SET-knappen eller eksternt via kabel.

Fælles tekniske data

Forsyningsspænding	12 - 24 V DC ±10%	Temperaturområde	-10°C to +55°C
Strømforbrug	≤ 50 mA	IP-klasse	IP 65 (S7-7/8 IP50)
Output data	PNP NO light/dark programmerbar	Kapslingsmateriale	Kapsling: ABS
Yderligere funktioner	Remote programmering (Remote set)	Tilslutning	2 m kabel eller 4-pin M8 kontakt
LED-indikation	Grøn LED - Klar	Godkendelser	II3D
	Gul LED - Output	Godkendelser	II3D
	Rød LED - Fejl	NPN output på forespørgsel

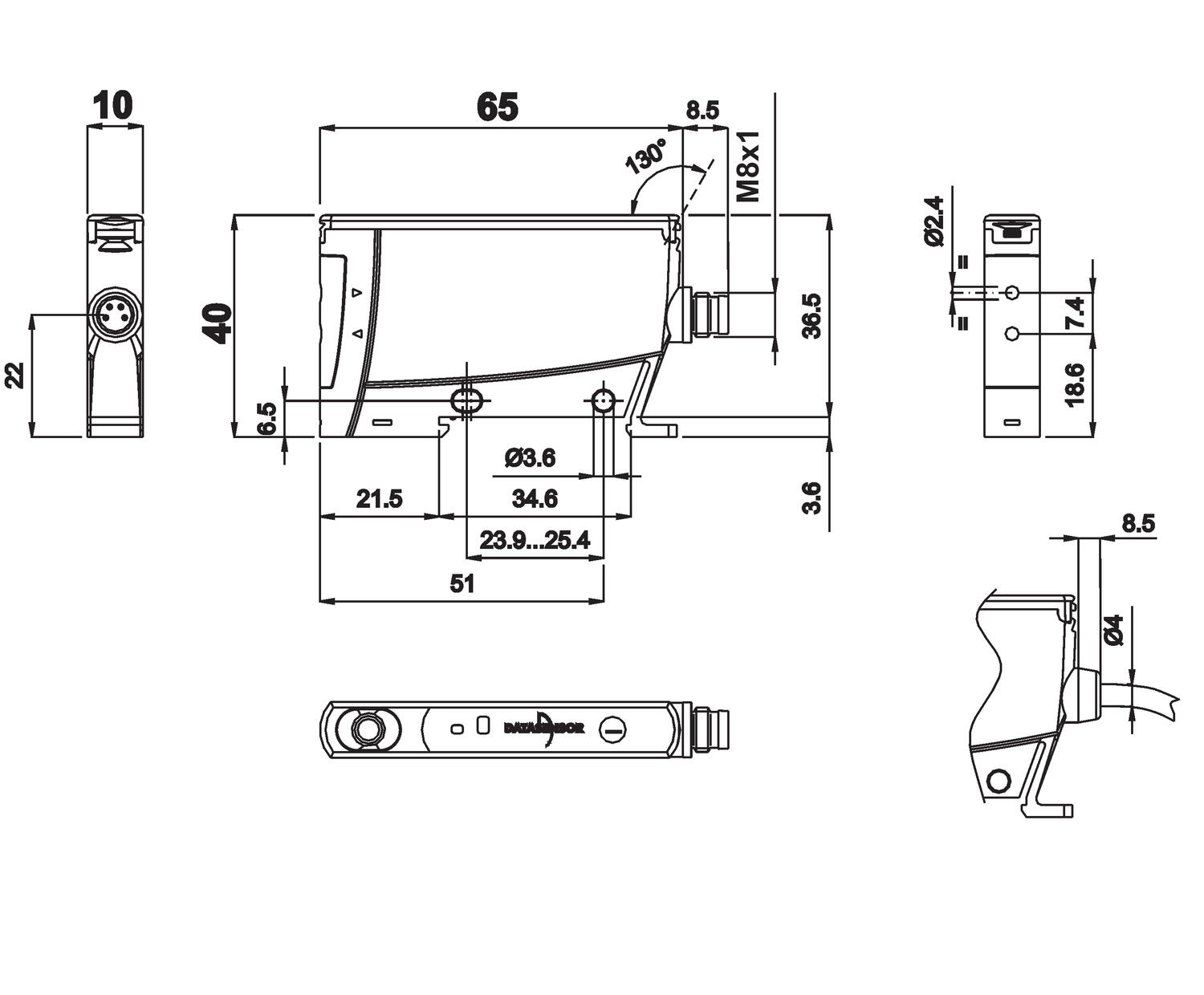

Mål

246271_728.eps

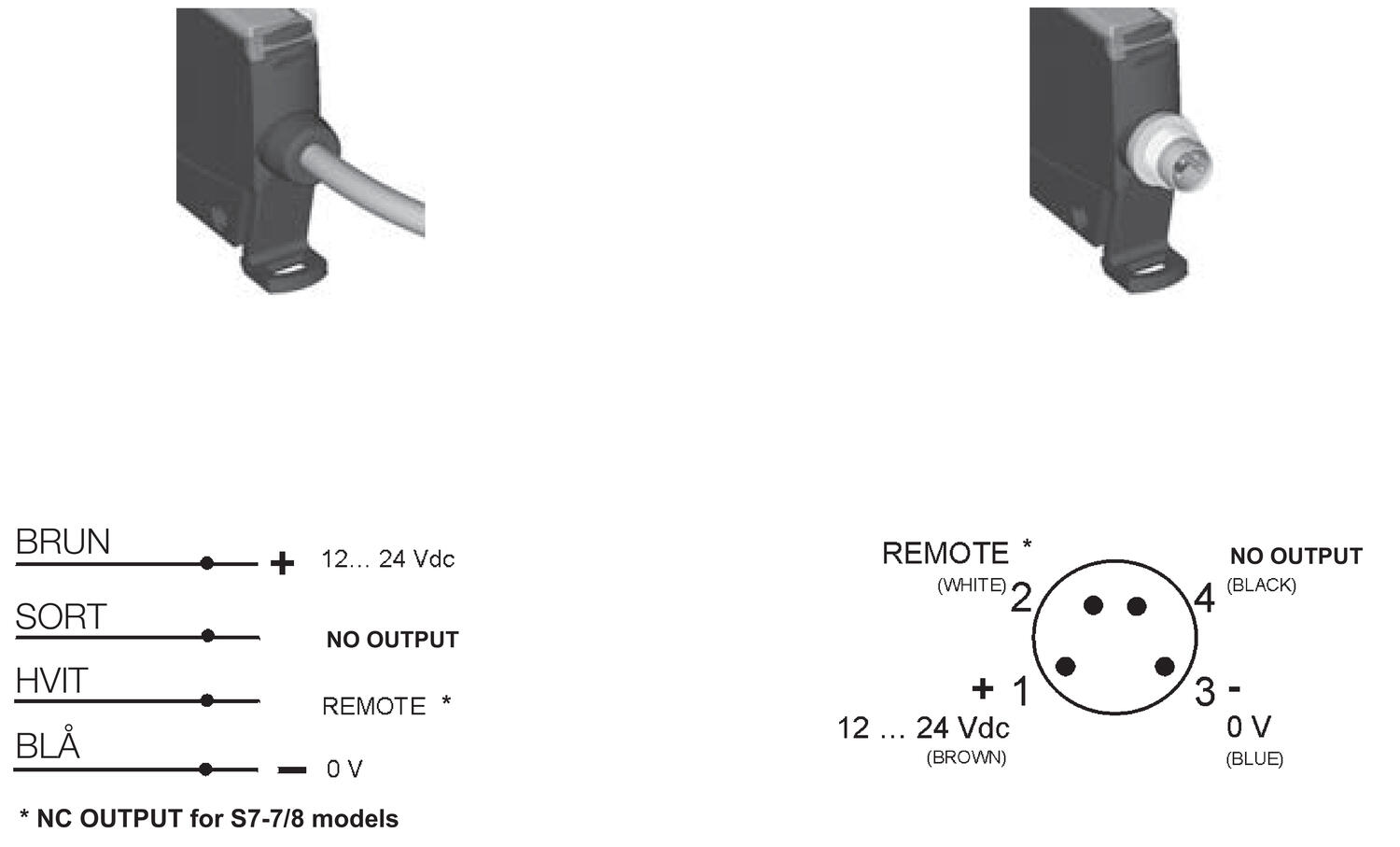

Tilslutning

246270_728.eps

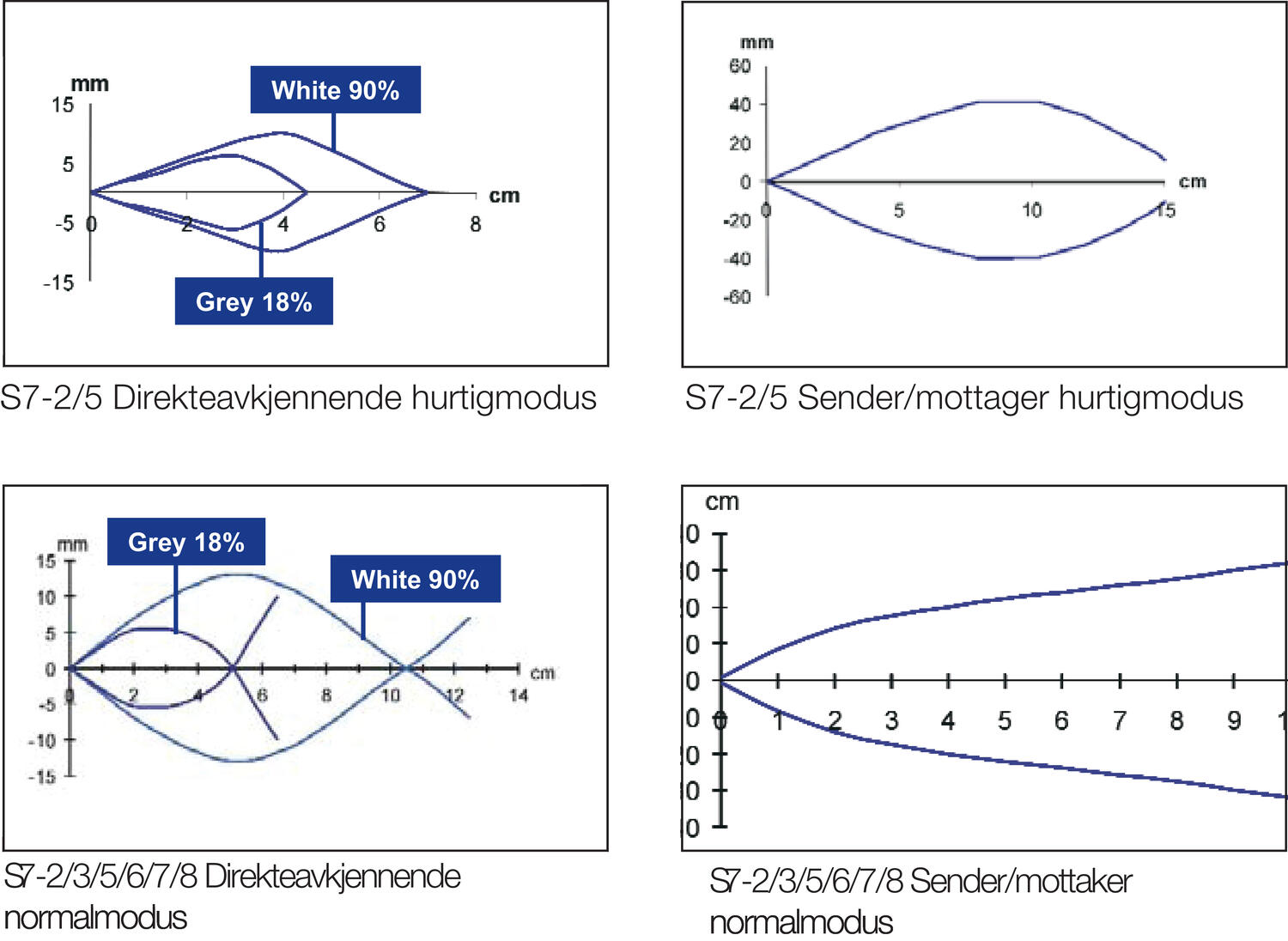

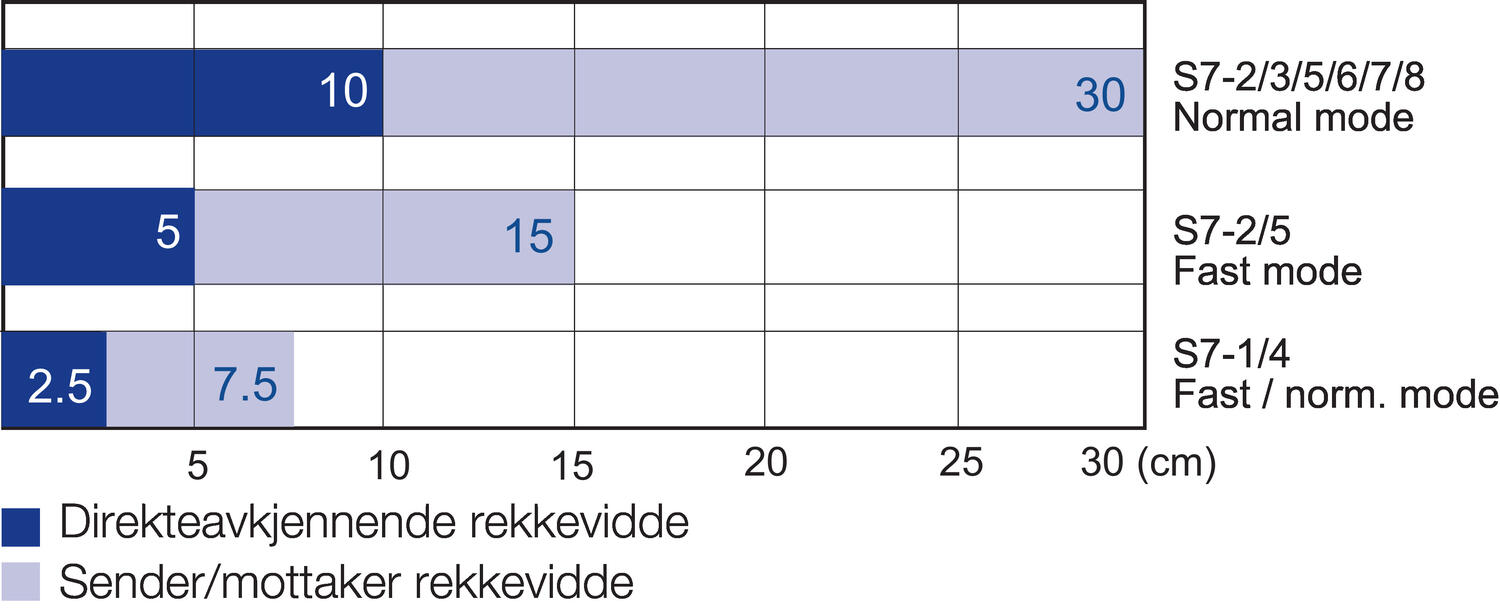

Spredningskurver


Standardfiber: OF-42-ST-20 direkte aftastende OF-43-ST-20 sender/modtager

Ordrenummer

Direkte aftastende	Sender / modtager	LED	Opløsning	Reaktionstid	Indstillinger	Display	Ordrenr. kabel	Ordrenr. M8-stik
0-25 mm N/F	0-75 mm N/F	Hvid	12 bit	500 μs N/50 μs F	SET-knap	Yes	S7-1-E-P	S7-4-E-P
0-50 mm F 0-100 mm N	0-150 mm F 0-300 mm N	Rød	12 bit	100 μs F 500 μs N	SET-knap	Yes	S7-2-E-P	S7-5-E-P
0 - 100 mm N	0 - 300 mm N	Rød	10 bit	500 µs N	SET-knap	No	S7-3-E-P	S7-6-E-P
0 - 100 mm N	0 - 300 mm N	Rød	10 bit	500 µs N	Potentiometer	No	S7-7-E-P	S7-8-E-P
N = Normal mode / F = Fast mode

Den første fiberforstærker produceret i Europa
Lille byggemål - kun 10 mm bred
Ned til 50μs responstid
Let at bruge - Teach-In
Digitalt display

Udvalgt variant

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Dimension (mm)	10 x 65 x 40
Effektforbrug	0,05 A
Elektrisk tilslutning	Indstøbt kabel 2m
Forsyningsspænding	12-24 V DC
Fotocelleteknik	Fiberforstærker
Godkendelser	CE, UL
IP-klasse	IP65
Kabellængde	2000 mm
LED-indikering	Ja
Lystype	Rød LED
Materiale hus	ABS-plast

Reaktionstid	0,1 ms
Sensitivity setting	Ja
Temperaturområde fra	-10 °C
Temperaturområde lager fra	-25 °C
Temperaturområde lager til	70 °C
Temperaturområde til	55 °C
Type of light	LED
Udgang	PNP
Udgangsstrøm max	0,1 A
Vægt	115 g

Downloads

S7 Datasheet (English).pdf

Mål & tilslutninger

Tekniske illustrationer

Produktbeskrivelse

Fælles tekniske data

Forsyningsspænding	12 - 24 V DC ±10%	Temperaturområde	-10°C to +55°C
Strømforbrug	≤ 50 mA	IP-klasse	IP 65 (S7-7/8 IP50)
Output data	PNP NO light/dark programmerbar	Kapslingsmateriale	Kapsling: ABS
Yderligere funktioner	Remote programmering (Remote set)	Tilslutning	2 m kabel eller 4-pin M8 kontakt
LED-indikation	Grøn LED - Klar	Godkendelser	II3D
	Gul LED - Output	Godkendelser	II3D
	Rød LED - Fejl	NPN output på forespørgsel

Mål

246271_728.eps

Tilslutning

246270_728.eps

Spredningskurver


Standardfiber: OF-42-ST-20 direkte aftastende OF-43-ST-20 sender/modtager

Ordrenummer

Direkte aftastende	Sender / modtager	LED	Opløsning	Reaktionstid	Indstillinger	Display	Ordrenr. kabel	Ordrenr. M8-stik
0-25 mm N/F	0-75 mm N/F	Hvid	12 bit	500 μs N/50 μs F	SET-knap	Yes	S7-1-E-P	S7-4-E-P
0-50 mm F 0-100 mm N	0-150 mm F 0-300 mm N	Rød	12 bit	100 μs F 500 μs N	SET-knap	Yes	S7-2-E-P	S7-5-E-P
0 - 100 mm N	0 - 300 mm N	Rød	10 bit	500 µs N	SET-knap	No	S7-3-E-P	S7-6-E-P
0 - 100 mm N	0 - 300 mm N	Rød	10 bit	500 µs N	Potentiometer	No	S7-7-E-P	S7-8-E-P
N = Normal mode / F = Fast mode
