LOVATO
Multiinstrument til tavlemontering
DMG800
DMG 800 multi-instrument blander optimal brugervenlighed med en lang række avancerede funktioner. DMG 800 monteres let i panelet uden værktøj. På bagsiden af instrumentet er der plads til hele 4 x udvidelsesmoduler fra EXP serien. Udvidelsesmodulerne giver mulighed for bl.a. frit valg af kommunikation eller typer af ind- og udgange. Flere oplysninger om tilgængelige udvidelsesmoduler kan findes under fanebladet "Tilbehør".
En baggrundsbelyst, grafisk LCD-display giver maksimal brugervenlighed.
Desuden har DMG 800 en høj målenøjagtighed med True RMS-værdier og den såkaldte uden pauser sampling.
Harmonisk analyse af spænding og strøm til 31:a ordningen.
Evnen til at forbinde transformeren for at måle spænding tillader DMG 800 i LV, MV og HV-applikationer.
Side | Beskrivelse (navigation udføres med pil op/ned) | Underliggende sider, vælges ved hjælp af | ||||
1 | Fase-fase spænding - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQ | HI | LO | AV |
| GR |
2 | Fase-N spænding - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
| GR |
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD | GR |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD | GR |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD | GR |
6 | Tilsyneladende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD | GR |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
| GR |
8 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
|
9 | Fase-fase samlede spændings harmoniske indhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
| GR |
10 | Analyse af fase-fase spændings harmoniske indhold - H2...31 V(L1-L2)-V(L2-L3)-V(L3-L1) |
|
|
|
|
|
11 | Kurve spænding, fase-fase | L1-L2 | L2-L3 | L3-L1 |
|
|
12 | Fase-N samlede spændings harmoniske indhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
| GR |
13 | Analyse af fase-N spændings harmoniske indhold - H2...31 V(L1)-V(L2)-V(L3) |
|
|
|
|
|
14 | Kurve spænding, fase-N | L1-N | L2-N | L3-N |
|
|
15 | Løbende harmoniske indhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
| GR |
16 | Analyse af harmoniske indhold - H2...31 I(L1)-I(L2)-I(L3) |
|
|
|
|
|
17 | Kurve strøm | L1 | L2 | L3 |
|
|
18 | Energimålere - kWh+(TOT), kWh-(TOT), kvar+(TOT), kvar-(TOT), kVA(TOT) | PARTIAL | ||||
20 | Trendgraf |
| ||||
21 | Drifttidsmålere - Hr(TOT), Hr(Part) |
| ||||
27 | Information om model, version og serienummer |
| ||||
28 | Lovato logo |
| ||||
HI = Højeste registrerede værdi
LO = Laveste registrerede værdi
AV = Middelværdi
MD = Max. behov
GR = Søjlediagram
PARTIAL = Brøktal kan nulstilles af brugeren.
Nogle sider vises kun, når funktionen af disse er aktiveret, såsom sider for alarmer og specificerede grænser. Der er også mulighed for at oprette 4 stk egne sider, hvor folk selv vælger hvad der skal vises.
For mere information, kontakt OEM Automatic Klitsø, produktområde El-tavle.

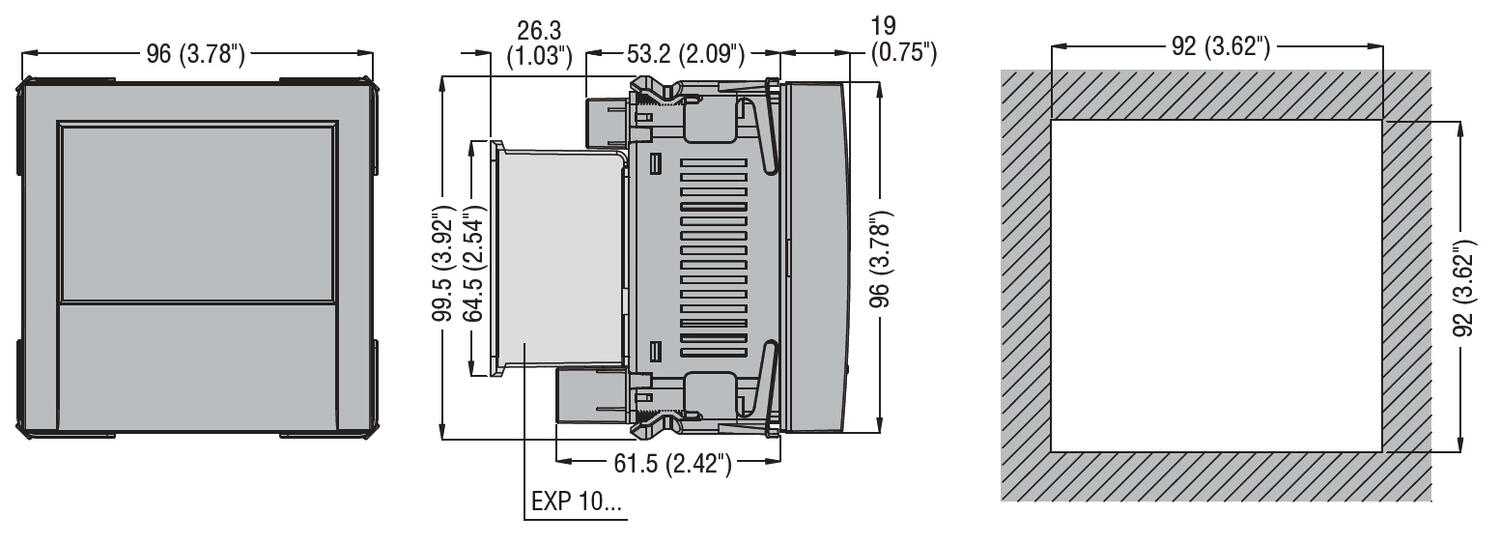

Følg nedenstående trin for tilslutning af udvidelsesmodulerne af serie EXP..:
- Afbryd forsyningsspændingen til DMG 800.
- Fjern dækslet i midten af enhedens bagside.
- Begynd med at placere den øverste del af udvidelsesmodulet i hullet på måleinstrumentet.
- Tryk på den nederste del af udvidelsesmodulet indtil et "klik" høres.
Når DMG 800 genstartes genkender enheden automatisk udvidelsesmodulet, der er tilsluttet.
Vi kan også tilbyde en bred vifte af strømtransformere til brug med måleinstrumenterne.
- Grafisk LCD display
- Udvidelsesmuligheder
- For LV-, MV- og HV-applikationer
- Læsning af over 300 parametre
Udvalgt variant
Multi instrument grafisk LCD front udvid
Art:
Udvalgt variant
Specifikationer
| Anbefalet sikring | F1A (hurtig) |
|---|---|
| Antal ekspansionsmoduler maks | 4 pc |
| Effektforbrug | 3,4 W |
| Effektforbrug | 3,9 VA |
| Forsyningsspænding AC max | 440 V AC |
| Forsyningsspænding AC min | 100 V AC |
| Forsyningsspænding DC max | 250 V DC |
| Forsyningsspænding DC min | 110 V DC |
| Frekvens max | 66 Hz |
| Frekvens min | 45 Hz |
| Godkendelser | CSA C22.2-N°14, EN61000-6-2, EN61000-6-3, EN61010-1, UL 508 |
| IP klasse Front | IP65 |
| IP klasse tilslutning | IP20 |
| Kan udvides | Ja |
| Montage | Panelmontering |
| Målenøjagtighed Aktiv energi | IEC/EN 62053-22 Class 0,5S |
| Målenøjagtighed reaktiv energi | IEC/EN 62053-23 Class 2 |
|---|---|
| Målenøjagtighed spænding (L-L) | ±0,2 % (80...830 V AC) |
| Målenøjagtighed spænding (L-N) | ±0,2 % (50...480 V AC) |
| Målenøjagtighed strøm | ±0,2 % (0,1...1,2 x In) |
| Måleområde strøm | For 5 A-skala: 0,025 ... 6 A. For 1 A-skala: 0,025 ... 1,2 A. |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Temperaturområde lager fra | -30 °C |
| Temperaturområde lager til | 80 °C |
| Tilslutning af strømtransformer og udgang | 6x 0,2..4,0 mm² |
| Tilslutning strømtransformer og udgang, tilspændingsmoment | 0,8 |
| Tilslutningsspænding og måling | 6x 0,2..2,5 mm² |
| Tilslutningsspænding og måling, tilspændingsmoment | 0,5 |
| Type af måleværdi | True RMS |
| Vægt | 0,48 kg |
Produktbeskrivelse
DMG 800 multi-instrument blander optimal brugervenlighed med en lang række avancerede funktioner. DMG 800 monteres let i panelet uden værktøj. På bagsiden af instrumentet er der plads til hele 4 x udvidelsesmoduler fra EXP serien. Udvidelsesmodulerne giver mulighed for bl.a. frit valg af kommunikation eller typer af ind- og udgange. Flere oplysninger om tilgængelige udvidelsesmoduler kan findes under fanebladet "Tilbehør".
En baggrundsbelyst, grafisk LCD-display giver maksimal brugervenlighed.
Desuden har DMG 800 en høj målenøjagtighed med True RMS-værdier og den såkaldte uden pauser sampling.
Harmonisk analyse af spænding og strøm til 31:a ordningen.
Evnen til at forbinde transformeren for at måle spænding tillader DMG 800 i LV, MV og HV-applikationer.
Side | Beskrivelse (navigation udføres med pil op/ned) | Underliggende sider, vælges ved hjælp af | ||||
1 | Fase-fase spænding - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQ | HI | LO | AV |
| GR |
2 | Fase-N spænding - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
| GR |
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD | GR |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD | GR |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD | GR |
6 | Tilsyneladende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD | GR |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
| GR |
8 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
|
9 | Fase-fase samlede spændings harmoniske indhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
| GR |
10 | Analyse af fase-fase spændings harmoniske indhold - H2...31 V(L1-L2)-V(L2-L3)-V(L3-L1) |
|
|
|
|
|
11 | Kurve spænding, fase-fase | L1-L2 | L2-L3 | L3-L1 |
|
|
12 | Fase-N samlede spændings harmoniske indhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
| GR |
13 | Analyse af fase-N spændings harmoniske indhold - H2...31 V(L1)-V(L2)-V(L3) |
|
|
|
|
|
14 | Kurve spænding, fase-N | L1-N | L2-N | L3-N |
|
|
15 | Løbende harmoniske indhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
| GR |
16 | Analyse af harmoniske indhold - H2...31 I(L1)-I(L2)-I(L3) |
|
|
|
|
|
17 | Kurve strøm | L1 | L2 | L3 |
|
|
18 | Energimålere - kWh+(TOT), kWh-(TOT), kvar+(TOT), kvar-(TOT), kVA(TOT) | PARTIAL | ||||
20 | Trendgraf |
| ||||
21 | Drifttidsmålere - Hr(TOT), Hr(Part) |
| ||||
27 | Information om model, version og serienummer |
| ||||
28 | Lovato logo |
| ||||
HI = Højeste registrerede værdi
LO = Laveste registrerede værdi
AV = Middelværdi
MD = Max. behov
GR = Søjlediagram
PARTIAL = Brøktal kan nulstilles af brugeren.
Nogle sider vises kun, når funktionen af disse er aktiveret, såsom sider for alarmer og specificerede grænser. Der er også mulighed for at oprette 4 stk egne sider, hvor folk selv vælger hvad der skal vises.
For mere information, kontakt OEM Automatic Klitsø, produktområde El-tavle.
Følg nedenstående trin for tilslutning af udvidelsesmodulerne af serie EXP..:
- Afbryd forsyningsspændingen til DMG 800.
- Fjern dækslet i midten af enhedens bagside.
- Begynd med at placere den øverste del af udvidelsesmodulet i hullet på måleinstrumentet.
- Tryk på den nederste del af udvidelsesmodulet indtil et "klik" høres.
Når DMG 800 genstartes genkender enheden automatisk udvidelsesmodulet, der er tilsluttet.
Vi kan også tilbyde en bred vifte af strømtransformere til brug med måleinstrumenterne.
