CONTA-CLIP

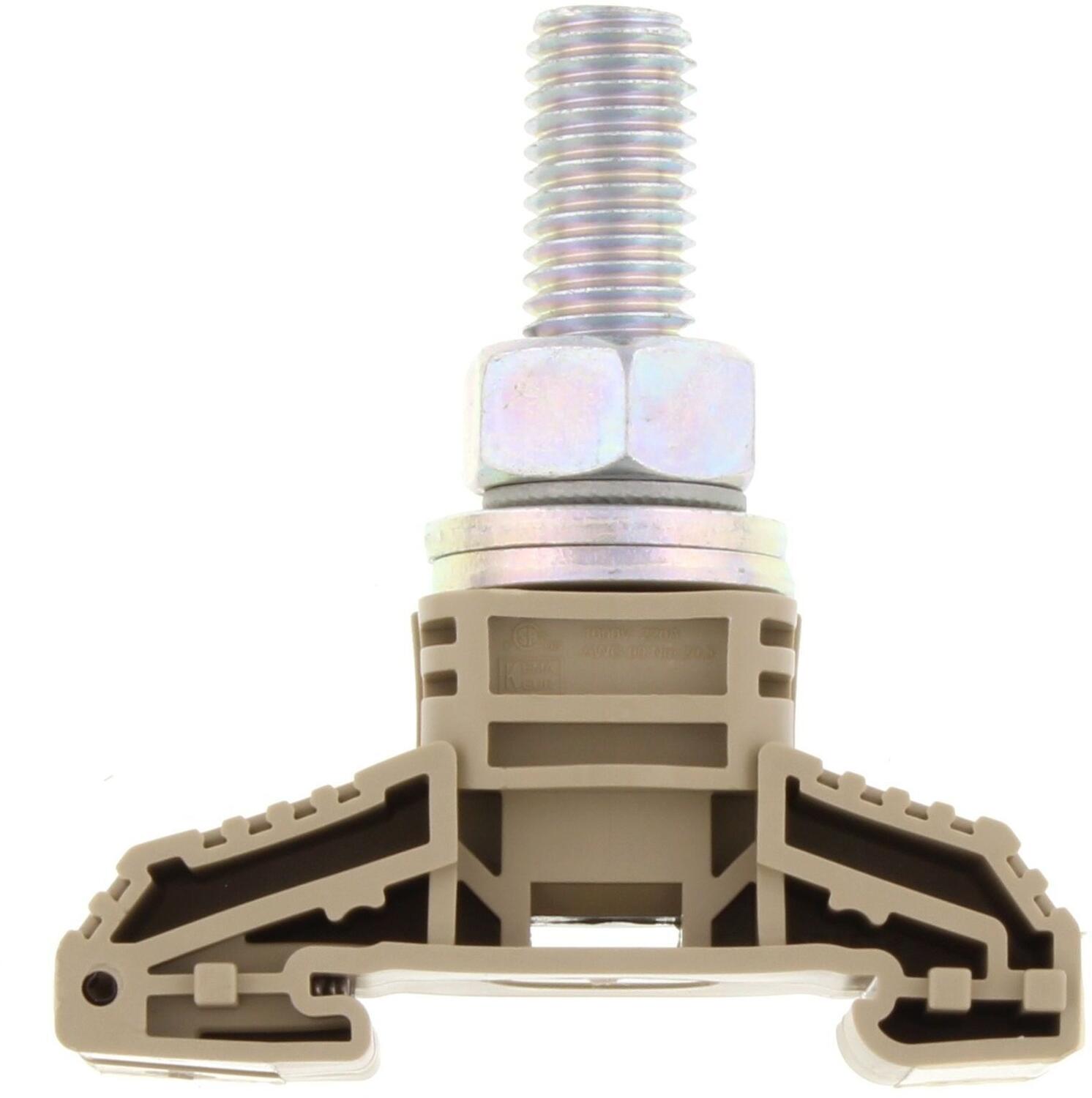

HSK - (16-120 mm²)
Type: stærkstrøm boltklemme

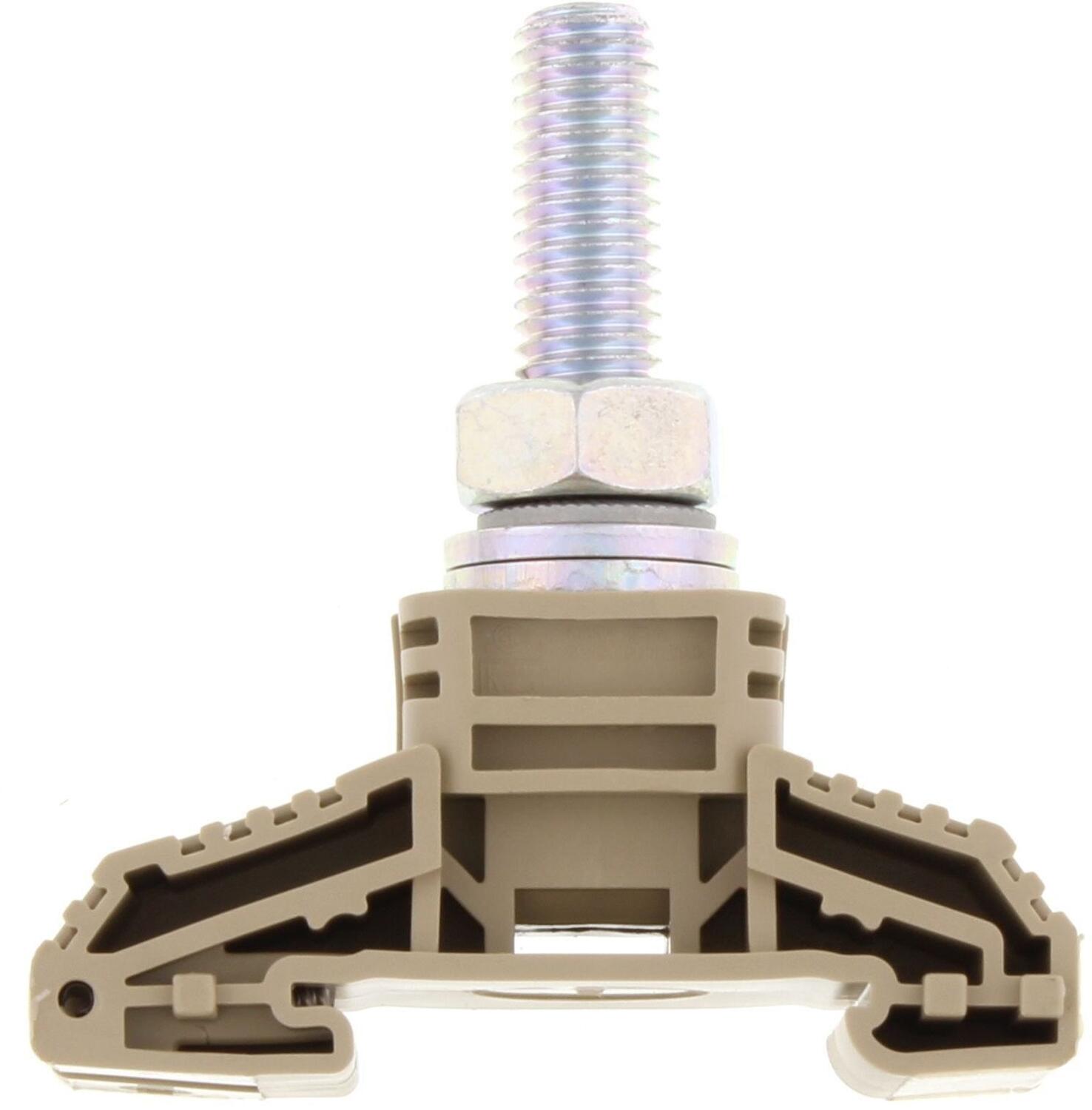

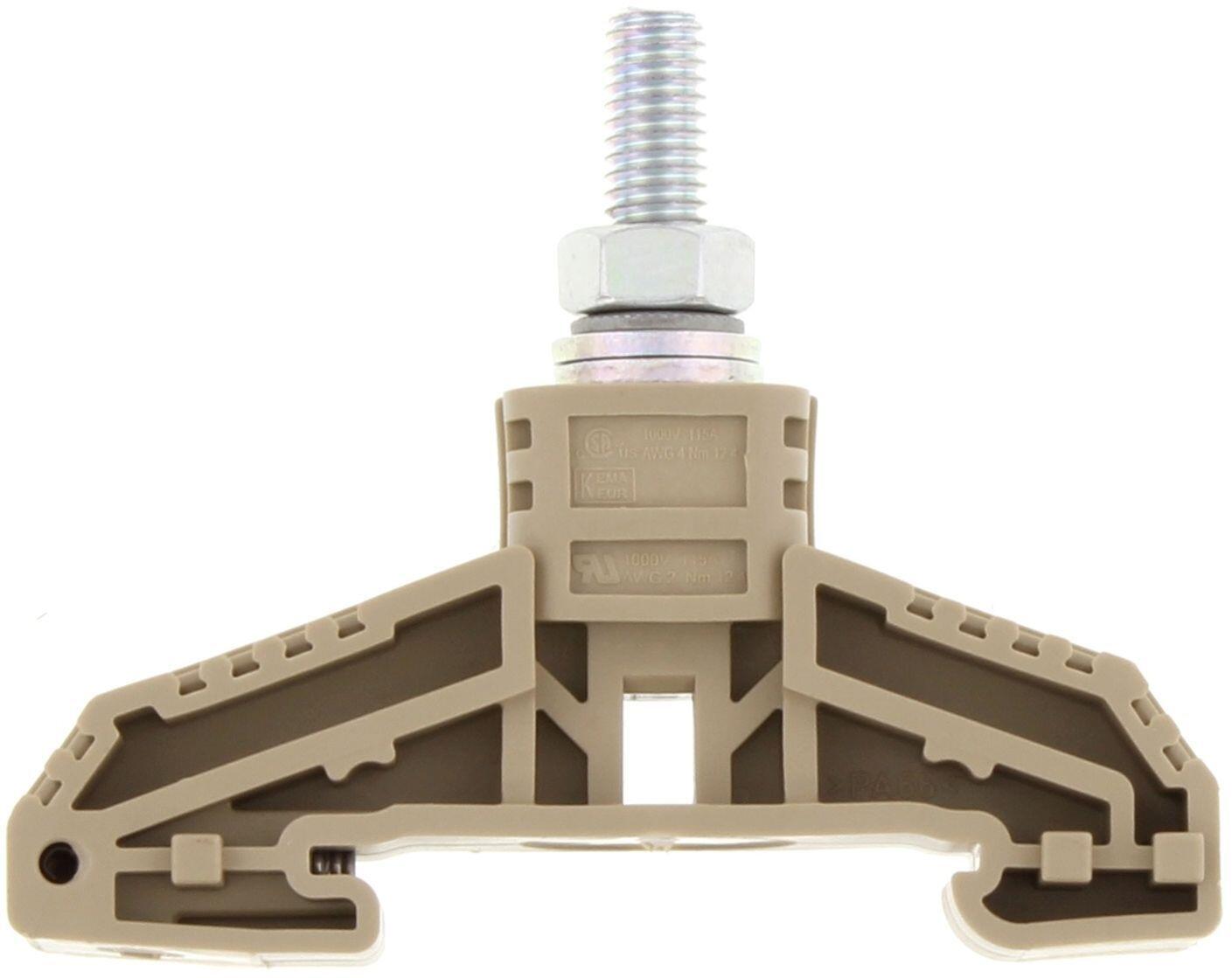

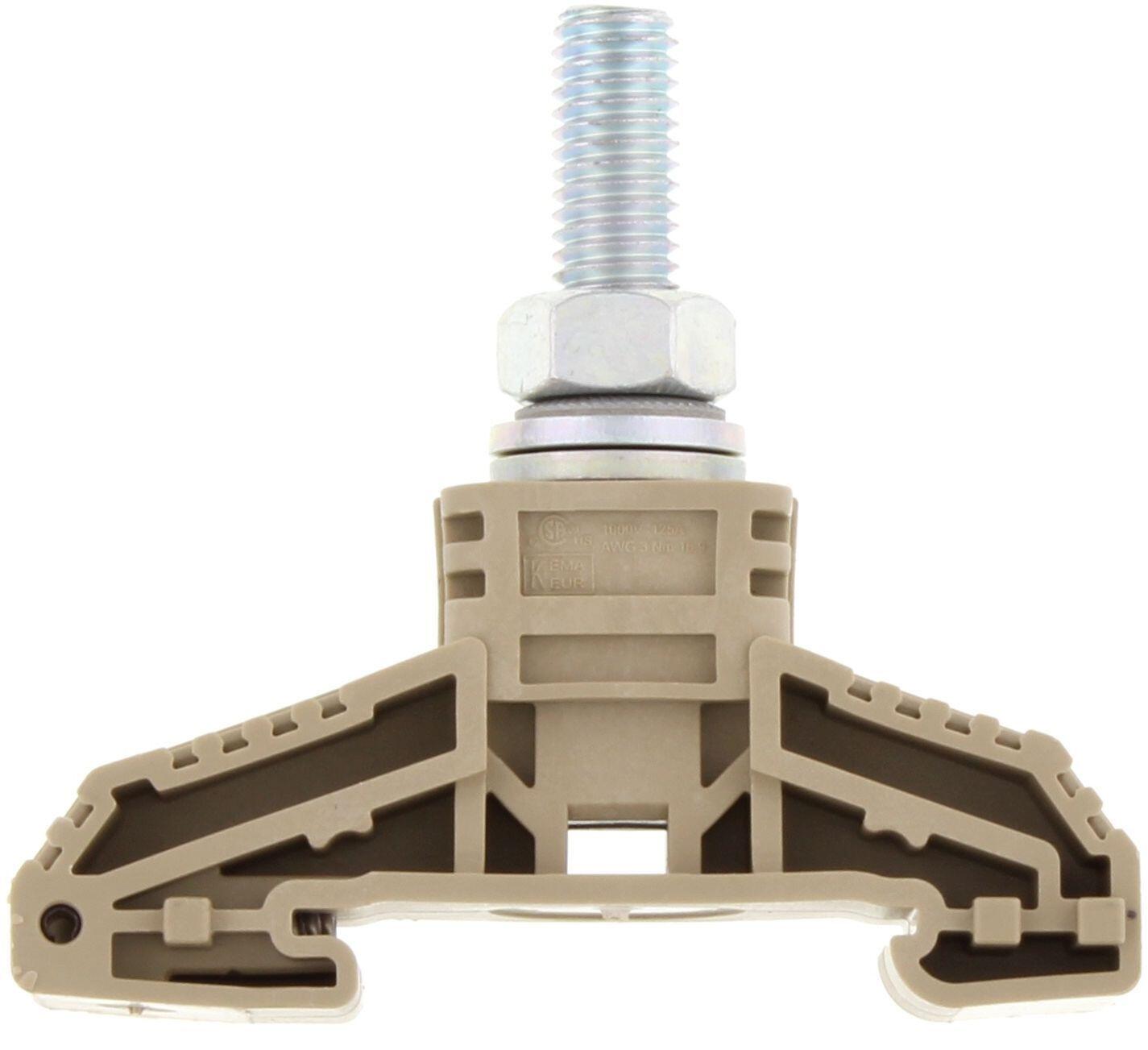

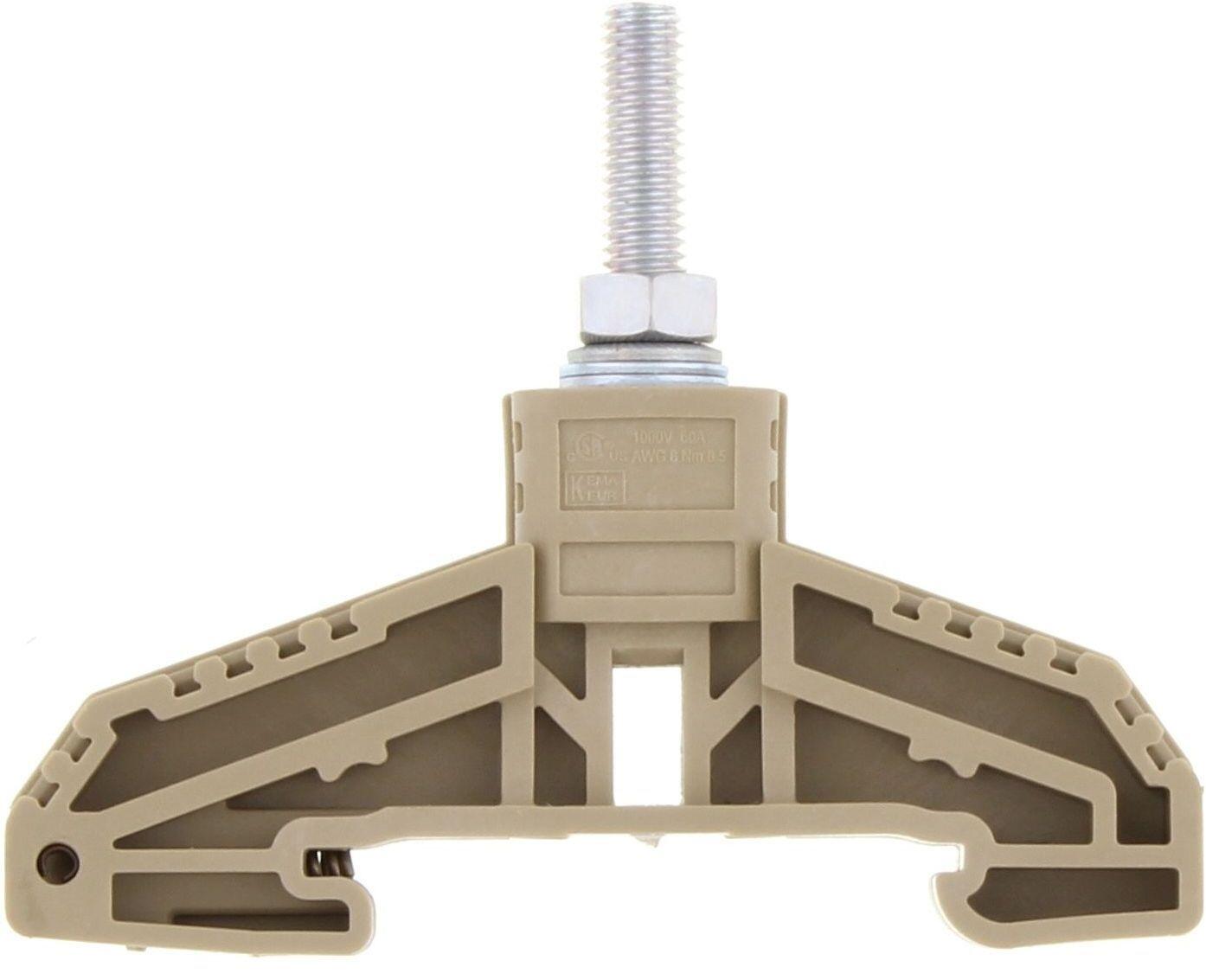

HSK-serien af boltklemmer fra Conta-Clip, tilbyder sikre forbindelser til alle højspændingskabler i et kompakt hus.
Afhængigt af ledertværsnittet kan boltklemmerne bruges med gevindbolte fra M5 til M12.
Denne serie kan bruges til kabelstørrelser fra 16 mm² til 120 mm² med nominelle strømstyrker fra 76 A til 269 A ved 1000 V.
Boltklemmerne er designet til montering på TS 35 DIN-skinner og har en række tilbehørsdele, såsom TW-skilleplader, AD gule dæksler og krydsforbindelsesplader, der passer til de fleste anvendelser.
Disse produkter er nemme at bruge, og der kræves ingen skæreværktøjer ved montering på skinnen.

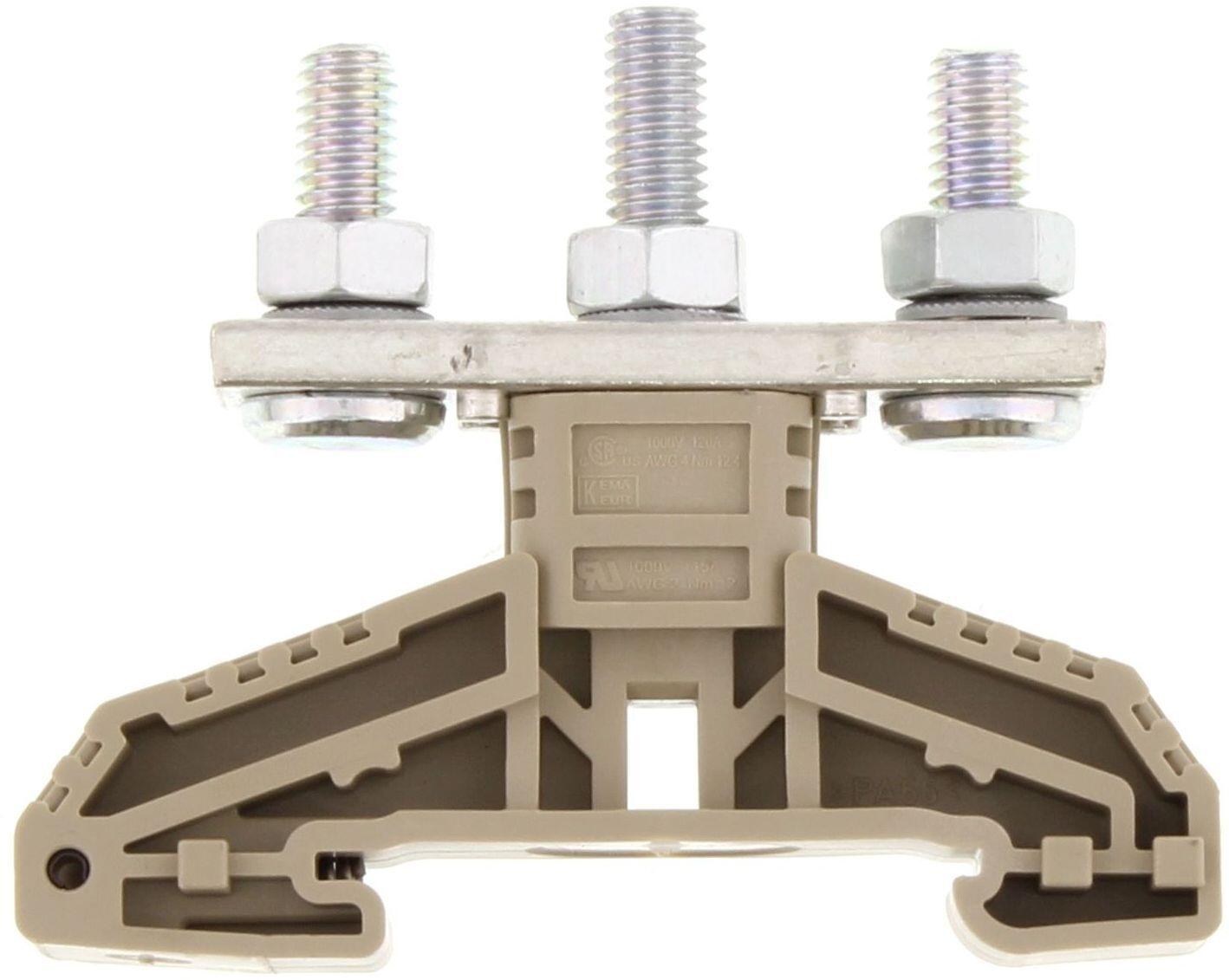

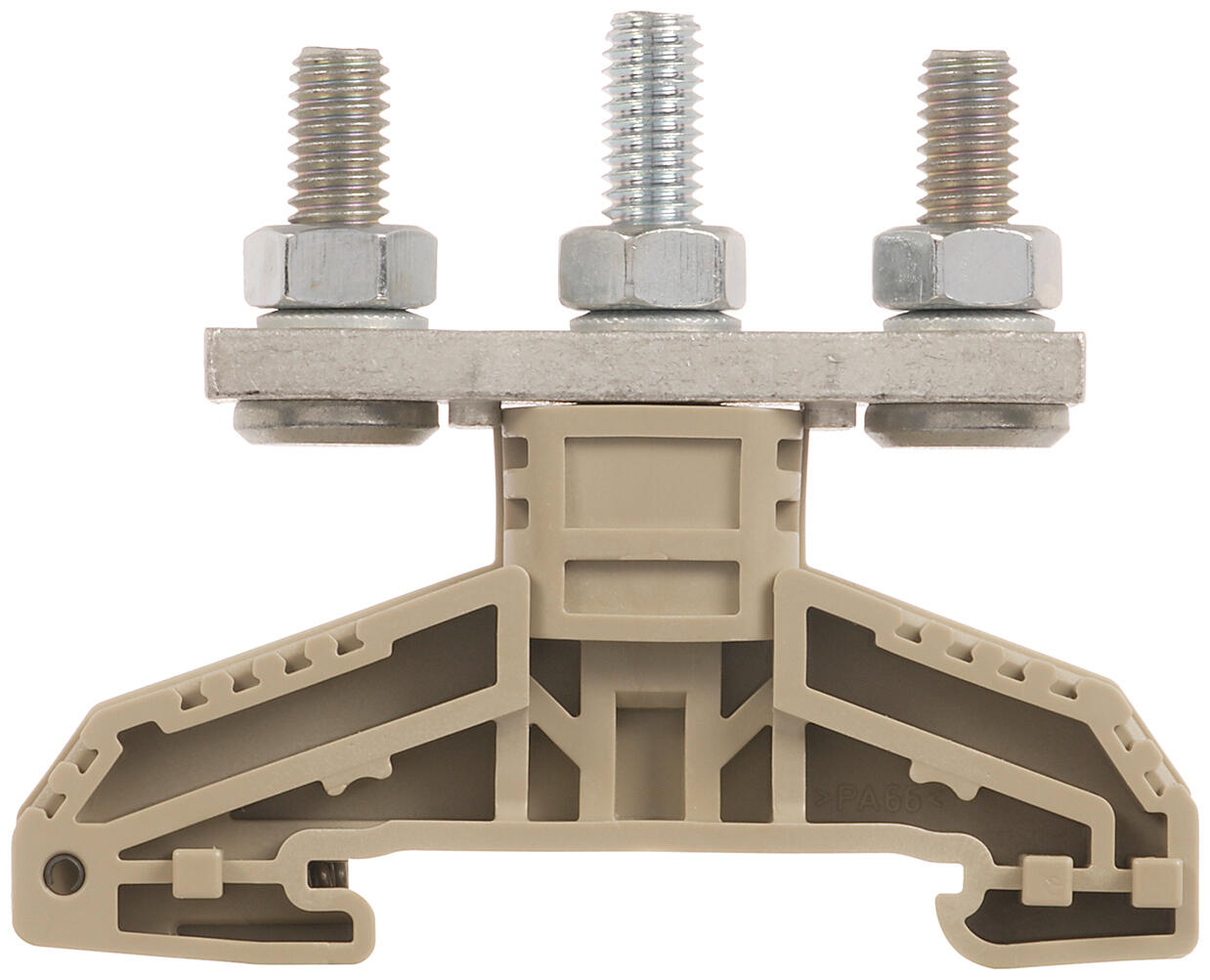

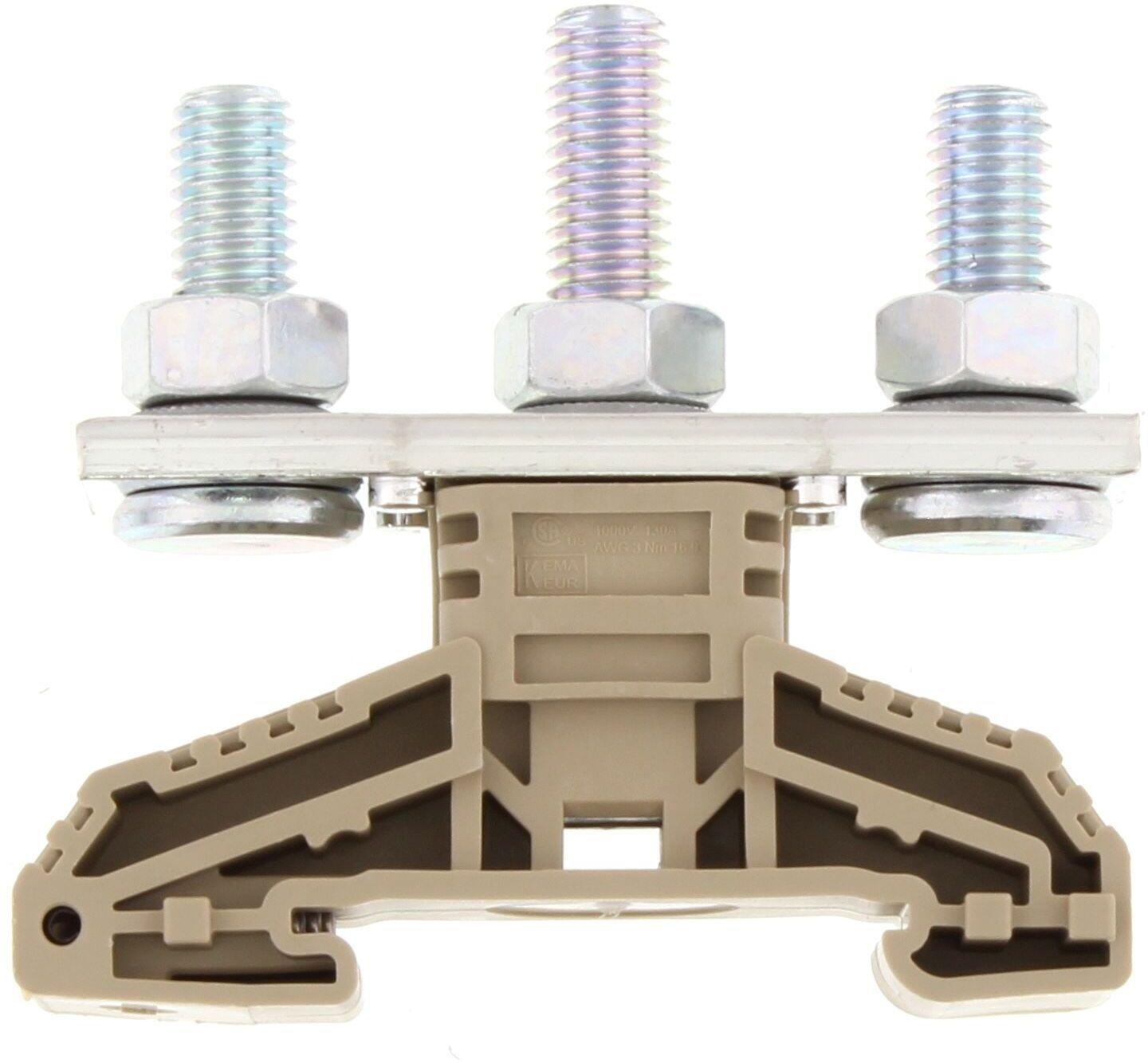

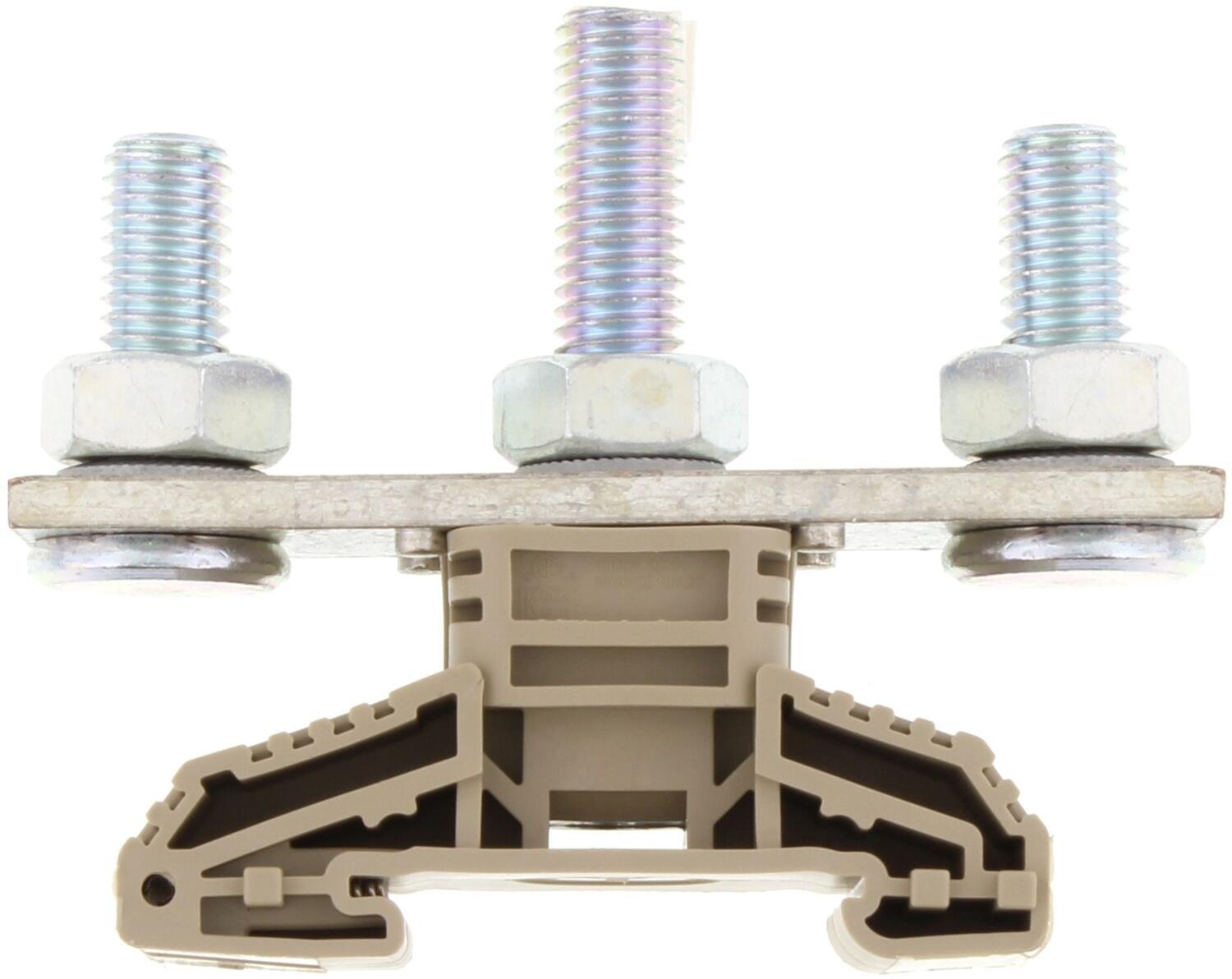

- Kompakte enkelt- og dobbeltbolte
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- Op til 4 kabelforbindelser pr. bolt
- 1000 V godkendt
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 16 mm² |
| Farve | Beige |
| Nominel spænding IEC | 1000 V |
| Nominel strøm IEC | 76 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, CSA, CSA US, cUL, KEMA KUR, EAC |
Dimensioner |
|
| Længde | 67 mm |
| Bredde | 13 mm |
| Højde monteret på TS 35/7,5 | 55,5 mm |
| Højde med TW / ADH afdækninger | 58 mm |
| Length with TW/ADH | 67 mm |
| Contact clamping area | ≤ 16 mm² |
Forbindelses data |
|
| Tilslutninger | 1 |
| Antal niveauer | 1 pc |
| Boltestørrelse | M 5 |
| Antal kanaler til lasker | 1 pc |
| Nominel ledertværsnit fra (AWG) | 10 |
| Nominel ledetværsnit til (AWG) | 1/0 |
| Tilspændingsmoment min. | 2 |
| Tilspændingsmoment max | 4 |
| DIN 46234/1 kabelsko pr. side, min. | 0,1 mm² |
| DIN 46234/1 kabelsko pr. side, maks. | 16 mm² |
*Invisible Heading* |
|
|---|---|
| DIN 46234 / 2 cable lugs per side, min. | 0,1 mm² |
| DIN 46234 / 2 cable lugs per side, max. | 16 mm² |
| DIN 46235: 1 kabelsko pr. side, min. | 6 mm² |
| DIN 46235: 1 kabelsko pr. side, maks. | 10 mm² |
| DIN 46235: 2 cable lugs per side, min. | 6 mm² |
| DIN 46235: 2 cable lugs per side, max. | 10 mm² |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| UL test standard | UL 1059 |
| Mærkespænding CSA | 1000 V |
| Mærkestrøm CSA | 60 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 1000 V |
| Nominel strøm CSAus | 60 A |
| CSAus test standard | UL 1059 |
| cUL test standard | C22.2 No 158 |
| EAC test standard | TR ZU 004/2011 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 22,12 g |
| Pakningsstørrelse | 10 pc |
Produktbeskrivelse
HSK-serien af boltklemmer fra Conta-Clip, tilbyder sikre forbindelser til alle højspændingskabler i et kompakt hus.
Afhængigt af ledertværsnittet kan boltklemmerne bruges med gevindbolte fra M5 til M12.
Denne serie kan bruges til kabelstørrelser fra 16 mm² til 120 mm² med nominelle strømstyrker fra 76 A til 269 A ved 1000 V.
Boltklemmerne er designet til montering på TS 35 DIN-skinner og har en række tilbehørsdele, såsom TW-skilleplader, AD gule dæksler og krydsforbindelsesplader, der passer til de fleste anvendelser.
Disse produkter er nemme at bruge, og der kræves ingen skæreværktøjer ved montering på skinnen.
