CONTA-CLIP

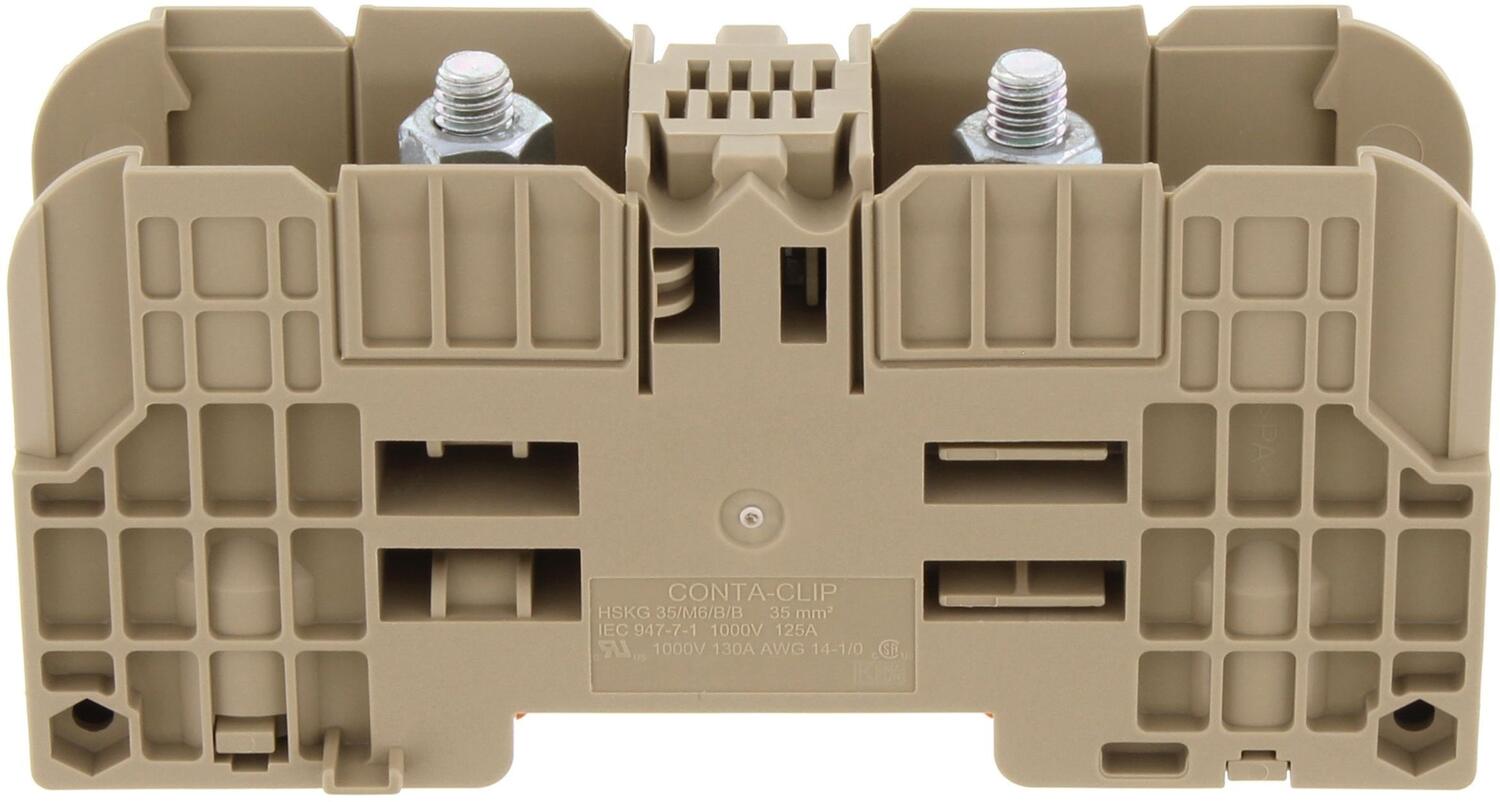

HSKG - (35-300 mm²)
Type: stærkstrøm boltklemme

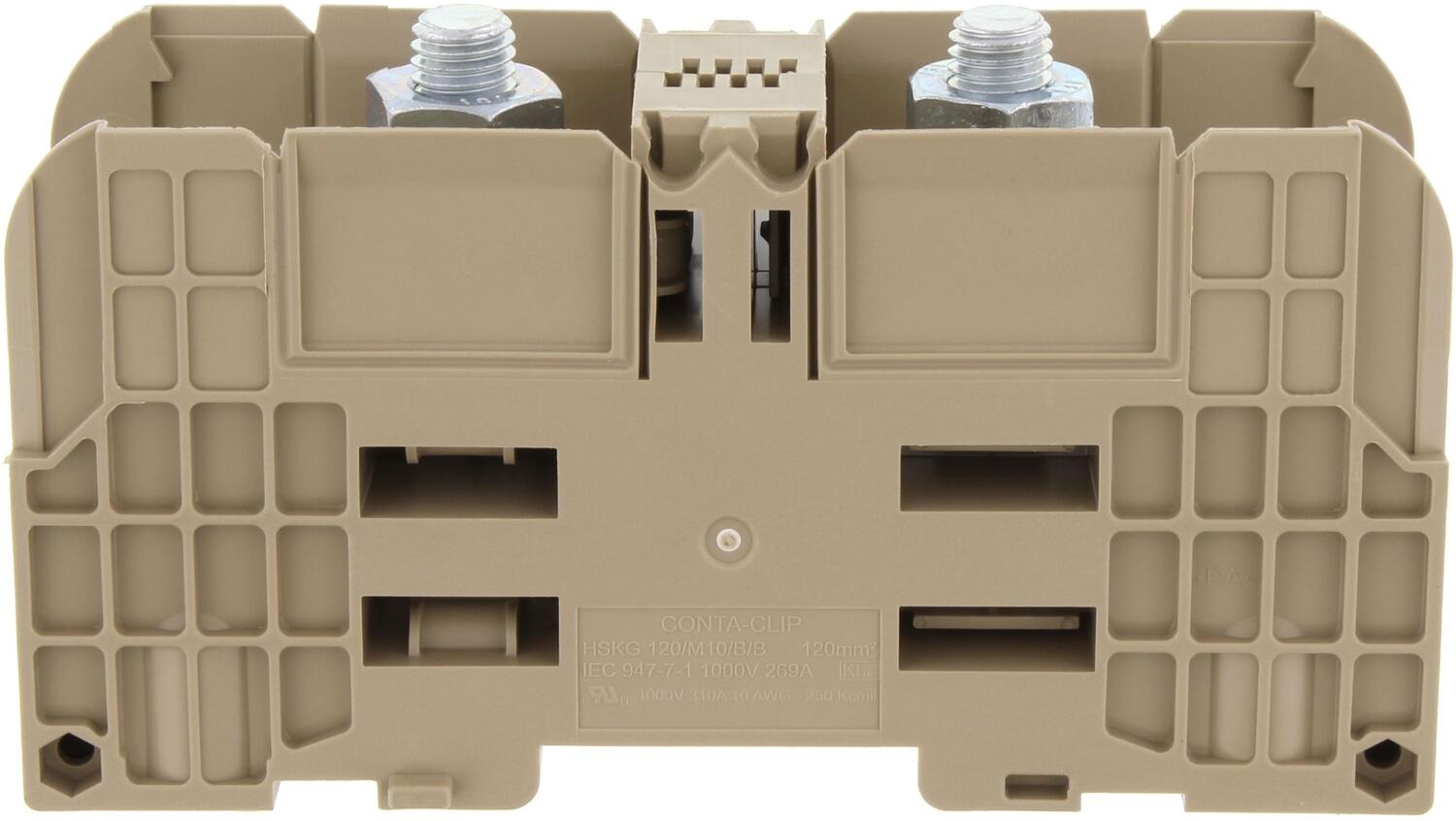

HSKG Den nyeste generation af boltklemmer fra CONTA-CLIP tilbyder sikre forbindelser til alle høje belastninger og strømme.

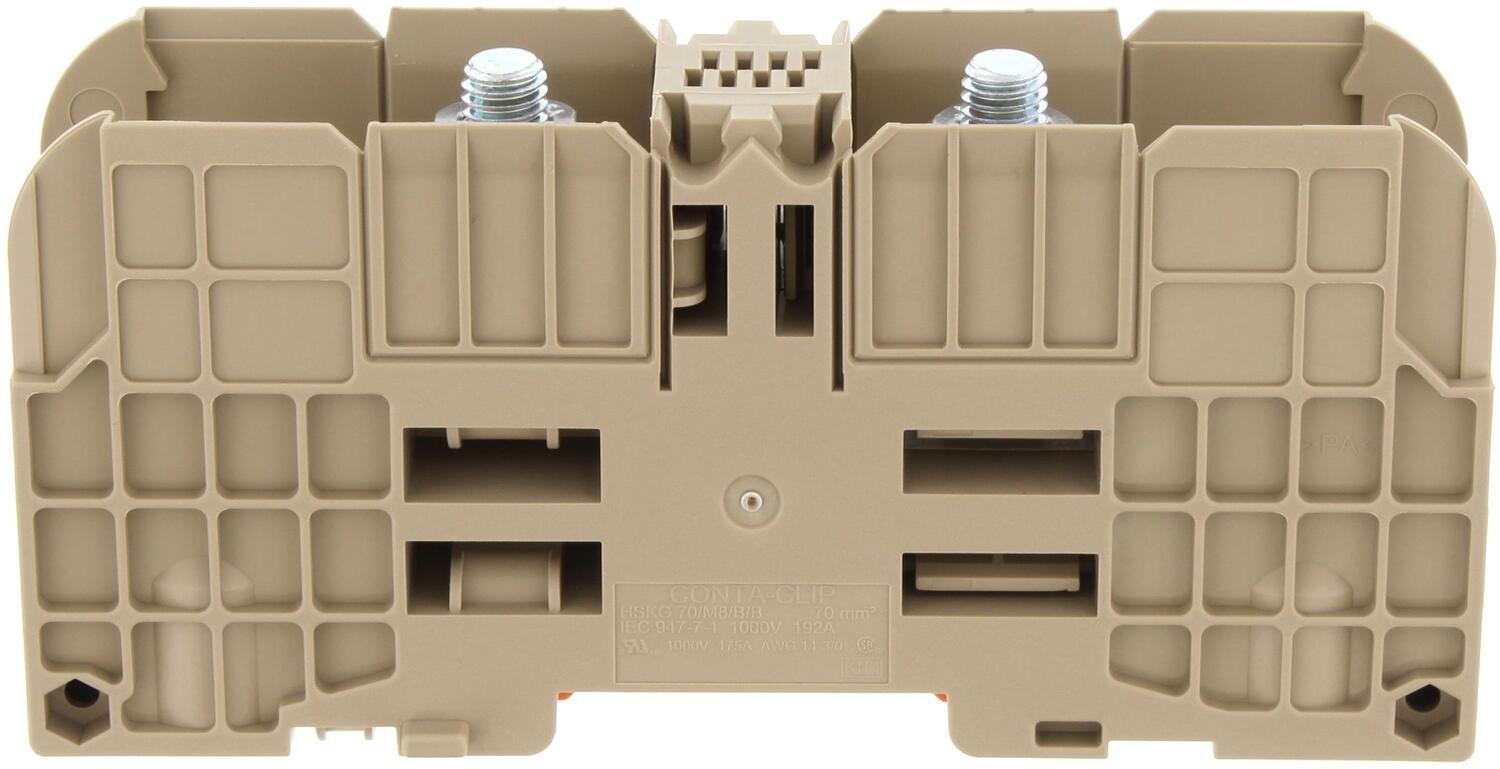

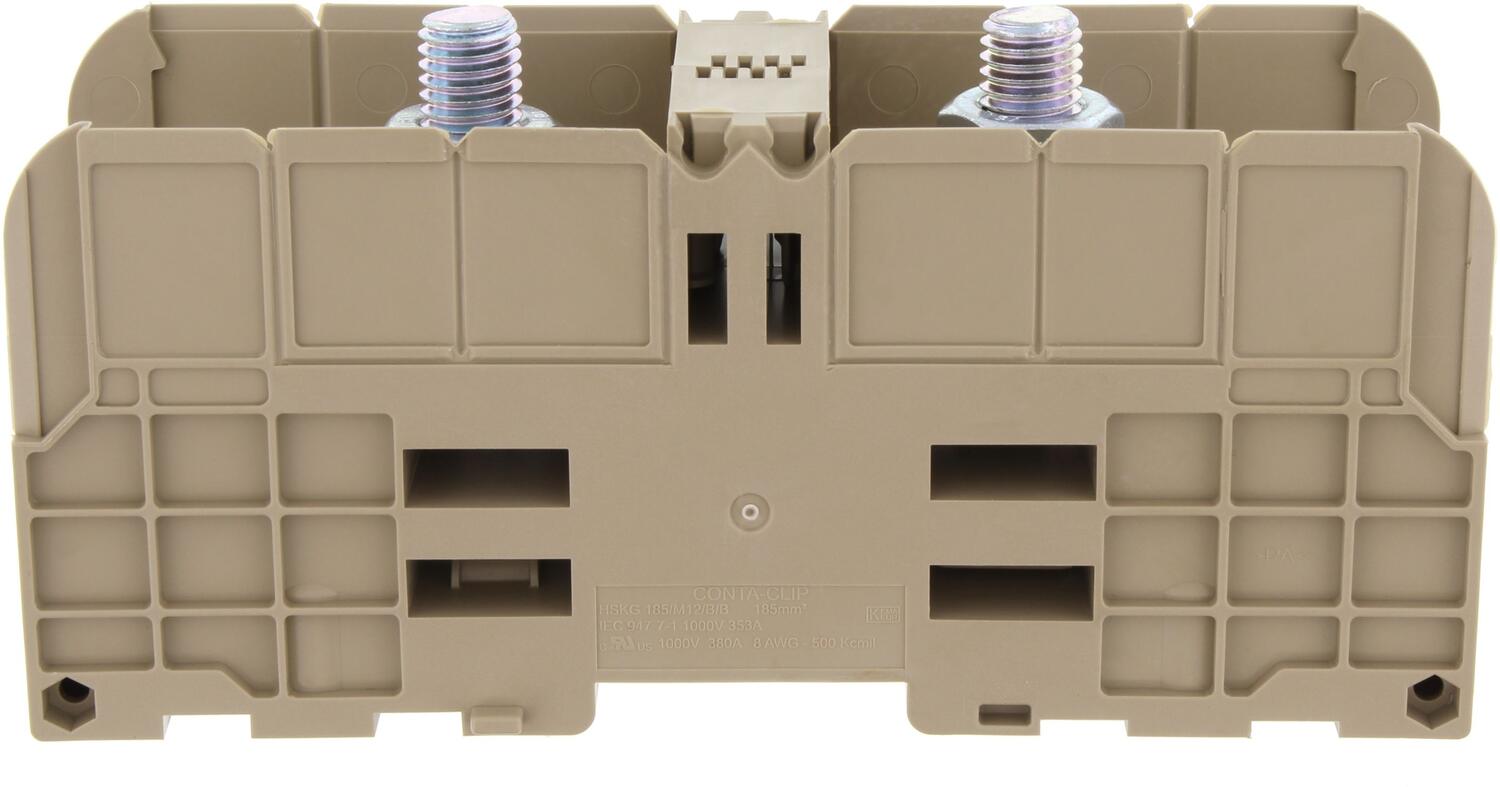

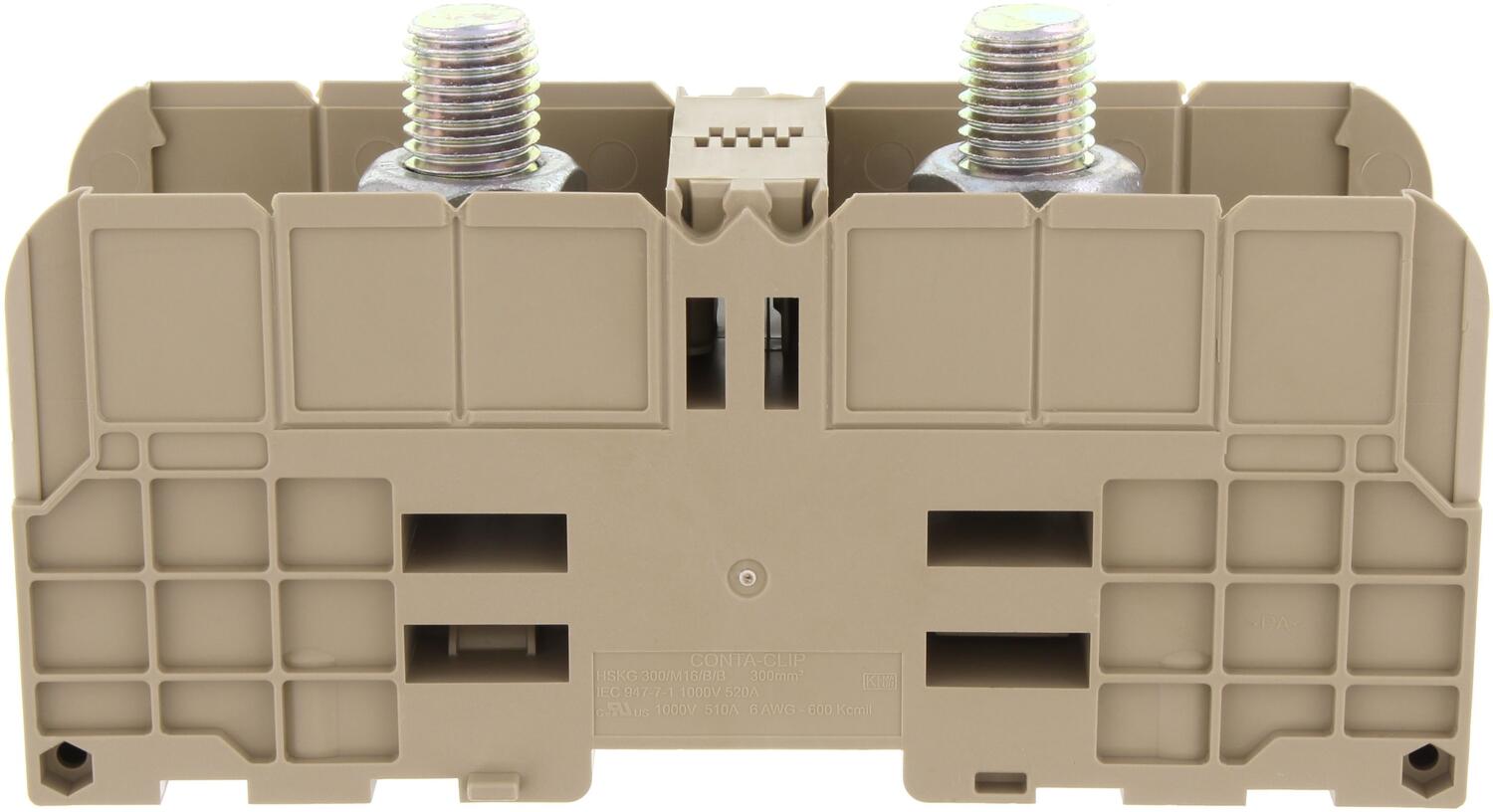

HSKG-boltklemmerne er tilgængelige med M6, M8, M10 og M12 bolte og en nominel strøm fra 125 A til 520A ved en nominel spænding på 1000 V.
Det tilladelige tværsnit spænder fra 2,5 mm² til 300 mm².

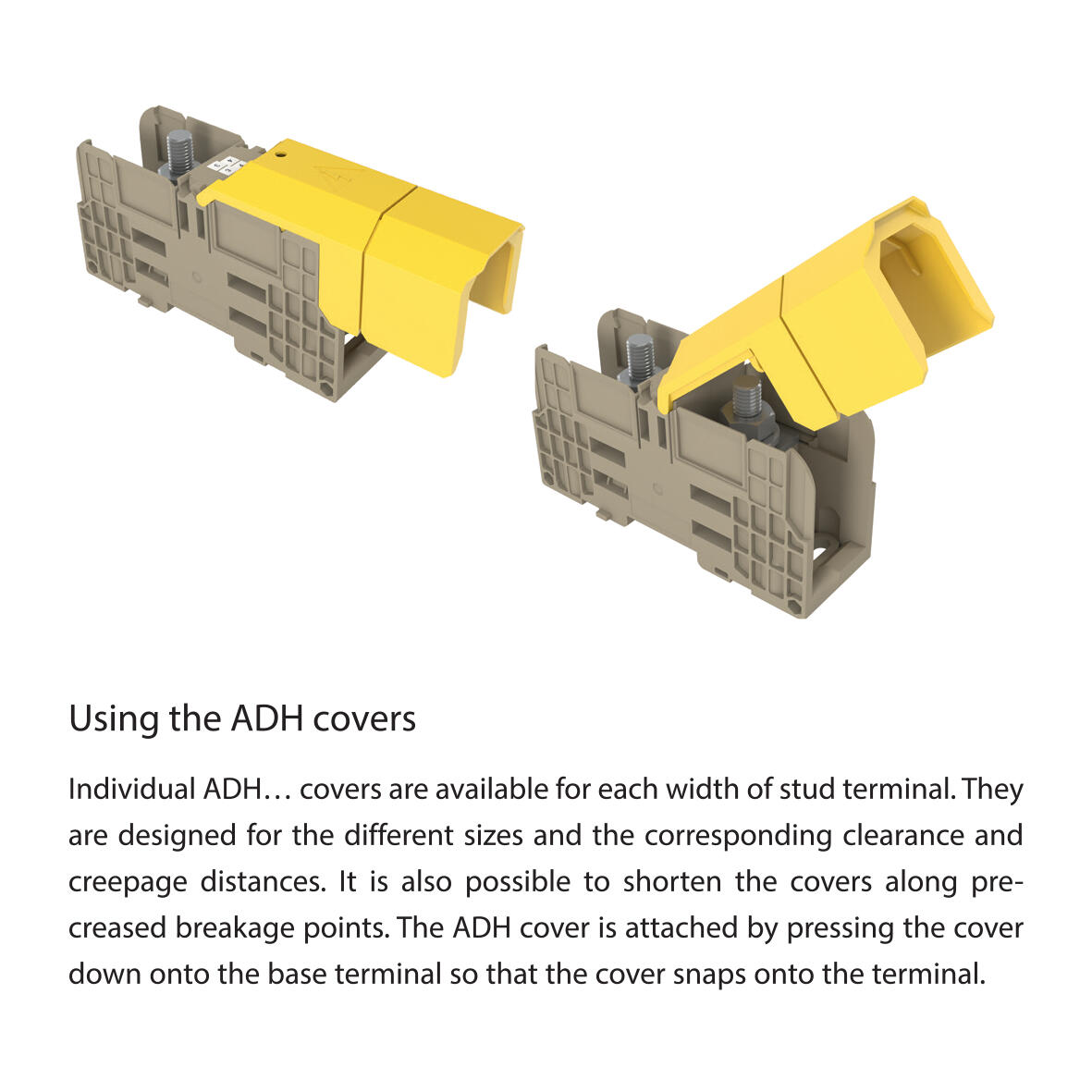

Når klemmerne bruges sammen med de hængslede ADH-afdækninger / dæksler, giver HSKG-boltklemmerne fremragende finger- og berøringsbeskyttelse. ADH coveret er let at montere; det klikker simpelthen ind i rækkeklemmens sidevægge, når det lukkes.
På denne hurtige og pålidelige måde garanteres altid berøringsbeskyttelse af tilslutningsklemmerne.
Yderligere funktioner inkluderer:

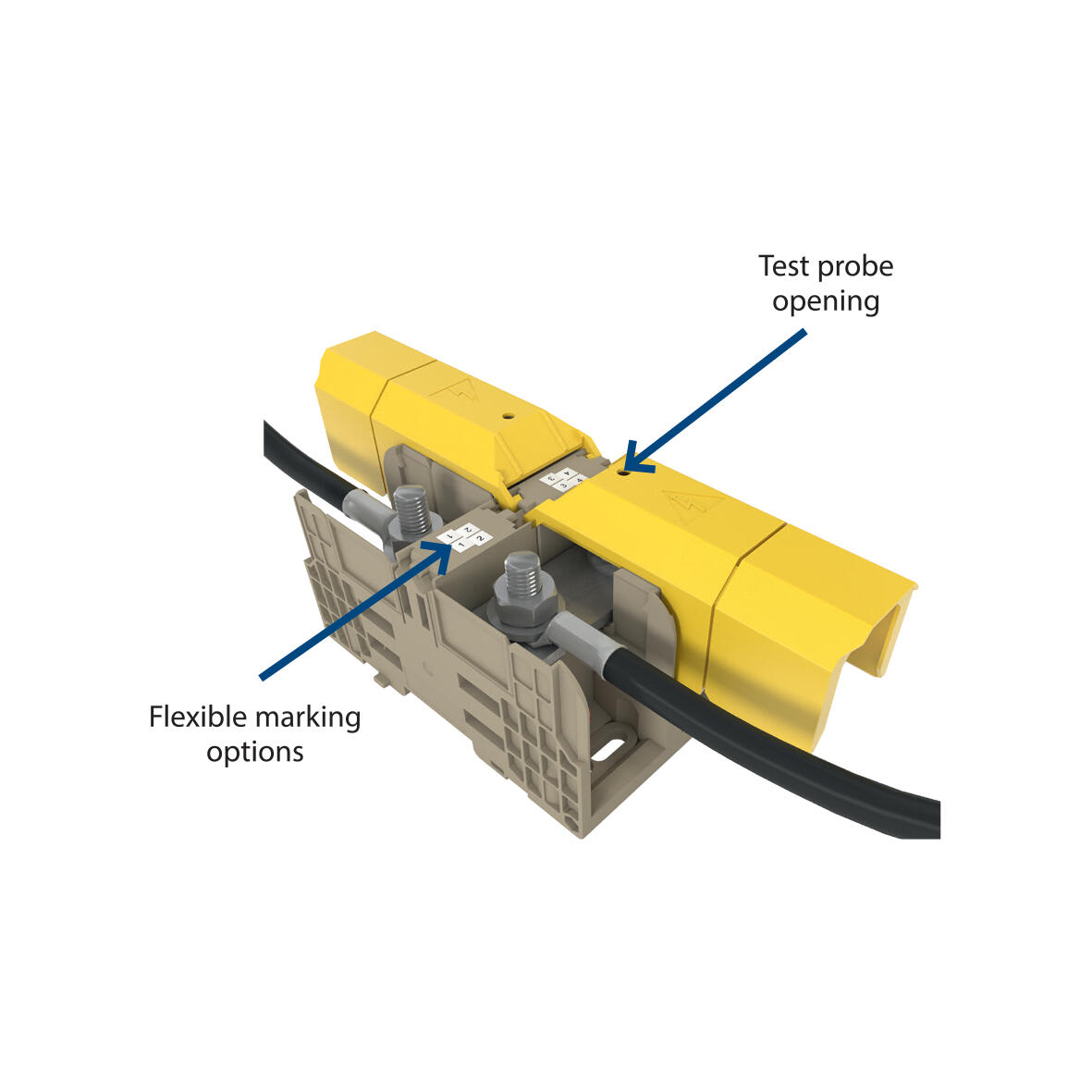

- Målepunkt placeret på ADH-dækslerne for at tillade sonder at måle på klemmen med uden at kompromittere berøringsbeskyttelsen.

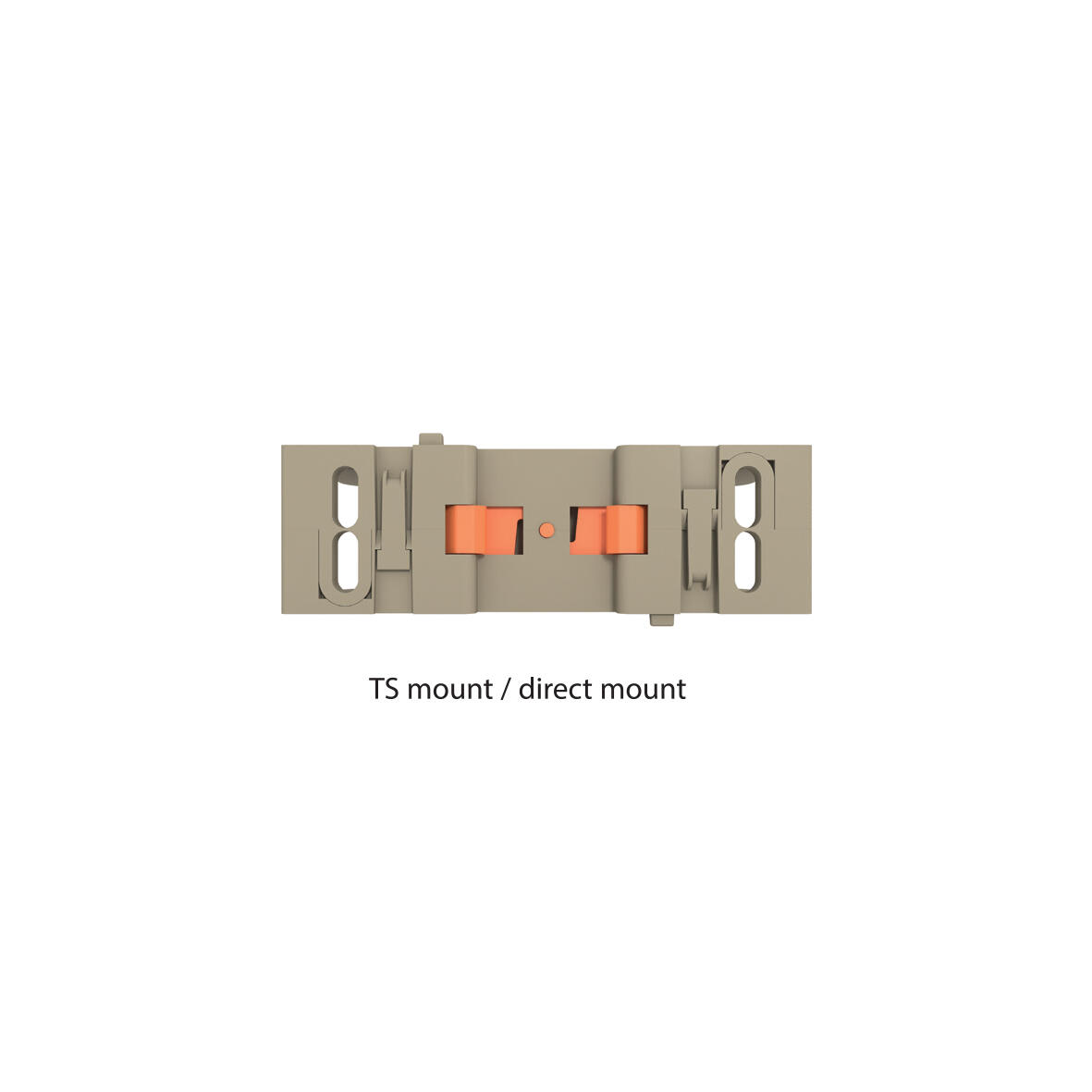

- For direkte montage eller på DIN-skinne.
- Interlocking system imellem klemmerne sikrer høj stabilitet af den samlede løsning.

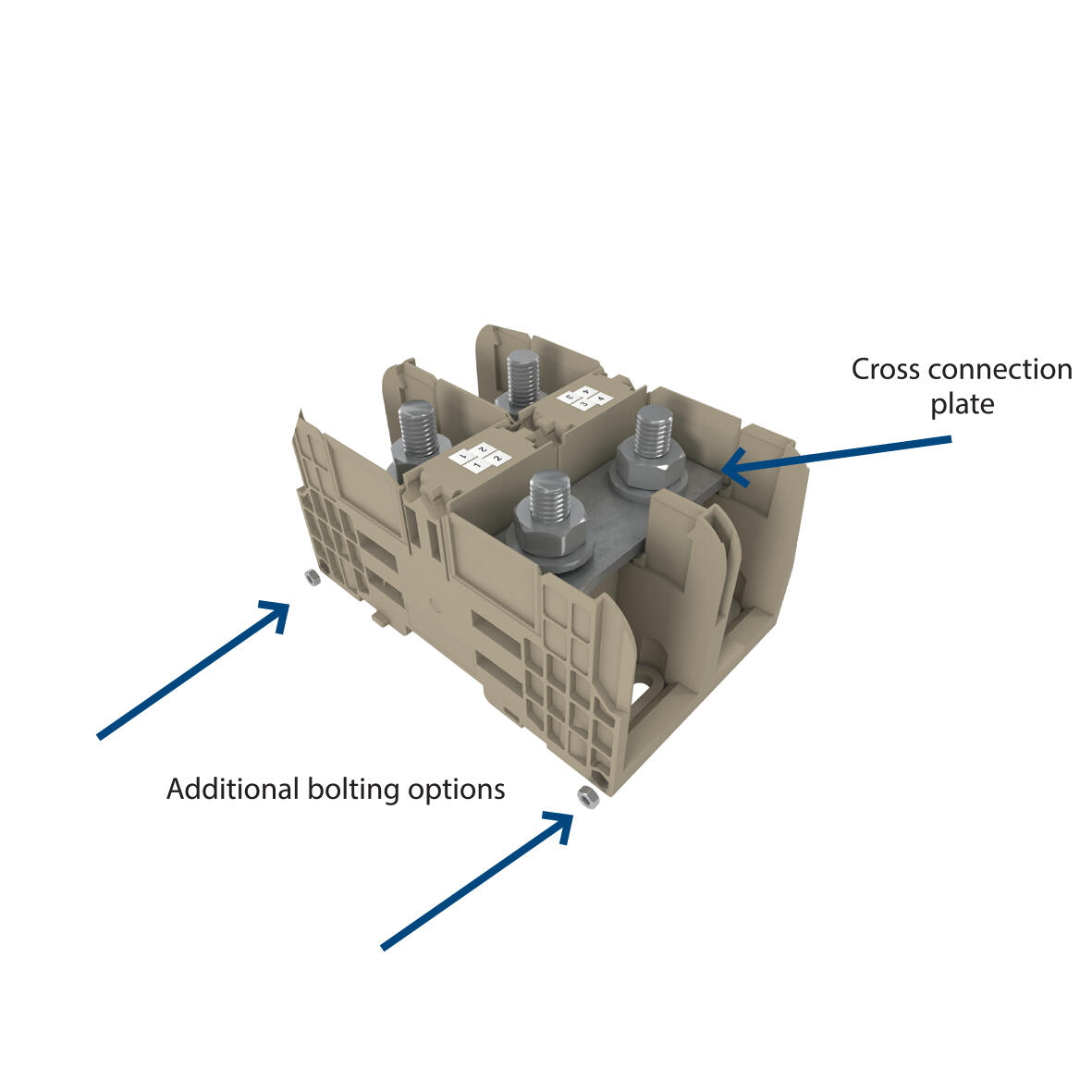

- Mulighed for kortslutningslasker
- Dobbelt boltforbindelse
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- IP20 med monterede ADH-afdækninger
- For direkte montage eller DIN TS35
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 35 mm² |
| Farve | Beige |
| Nominel spænding IEC | 1000 V |
| Nominel strøm IEC | 125 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, CSA, CSA US, cUL, KEMA KUR |
Dimensioner |
|
| Længde | 107 mm |
| Bredde | 27 mm |
| Højde monteret på TS 35/7,5 | 51 mm |
| Højde med TW / ADH afdækninger | 60 mm |
| Length with TW/ADH | 131 mm |
| Contact clamping area | ≤ 50 mm² |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Boltestørrelse | M 6 |
| Nominel ledertværsnit fra (AWG) | 14 |
| Nominel ledetværsnit til (AWG) | 1/0 |
| Tilspændingsmoment min. | 3 |
| Tilspændingsmoment max | 6 |
| DIN 46234/1 kabelsko pr. side, min. | 2,5 mm² |
| DIN 46234/1 kabelsko pr. side, maks. | 50 mm² |
*Invisible Heading* |
|
|---|---|
| DIN 46235: 1 kabelsko pr. side, min. | 6 mm² |
| DIN 46235: 1 kabelsko pr. side, maks. | 25 mm² |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding UL | 1000 V |
| UL test standard | UL 1059 |
| Mærkespænding CSA | 1000 V |
| Mærkestrøm CSA | 130 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 1000 V |
| Nominel strøm CSAus | 130 A |
| CSAus test standard | UL 1059 |
| Nominel spænding cUL | 1000 V |
| Nominel strøm cUL | 130 A |
| cUL test standard | C22.2 No 158 |
| KEMA KEUR test standard | EN 60947-7-1:2028 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 88,6 g |
| Pakningsstørrelse | 10 pc |
Produktbeskrivelse
HSKG Den nyeste generation af boltklemmer fra CONTA-CLIP tilbyder sikre forbindelser til alle høje belastninger og strømme.
HSKG-boltklemmerne er tilgængelige med M6, M8, M10 og M12 bolte og en nominel strøm fra 125 A til 520A ved en nominel spænding på 1000 V.
Det tilladelige tværsnit spænder fra 2,5 mm² til 300 mm².
Når klemmerne bruges sammen med de hængslede ADH-afdækninger / dæksler, giver HSKG-boltklemmerne fremragende finger- og berøringsbeskyttelse. ADH coveret er let at montere; det klikker simpelthen ind i rækkeklemmens sidevægge, når det lukkes.
På denne hurtige og pålidelige måde garanteres altid berøringsbeskyttelse af tilslutningsklemmerne.
Yderligere funktioner inkluderer:
- Målepunkt placeret på ADH-dækslerne for at tillade sonder at måle på klemmen med uden at kompromittere berøringsbeskyttelsen.
- For direkte montage eller på DIN-skinne.
- Interlocking system imellem klemmerne sikrer høj stabilitet af den samlede løsning.
- Mulighed for kortslutningslasker
