CONTA-CLIP
Tilbehør til boltklemmer
Tilbehøret til boltklemmerne i HSKG/HSK-serien omfatter gullwing-dæksler (ADH/AD) i flere størrelser (35 mm² op til 300 mm²), krydsforbindelser (QS-serien) klassificeret til 1000 V og strømstyrker fra 76 A til 520 A samt skilleplader (TW-serien) til enkelt- eller dobbeltstudblokke.

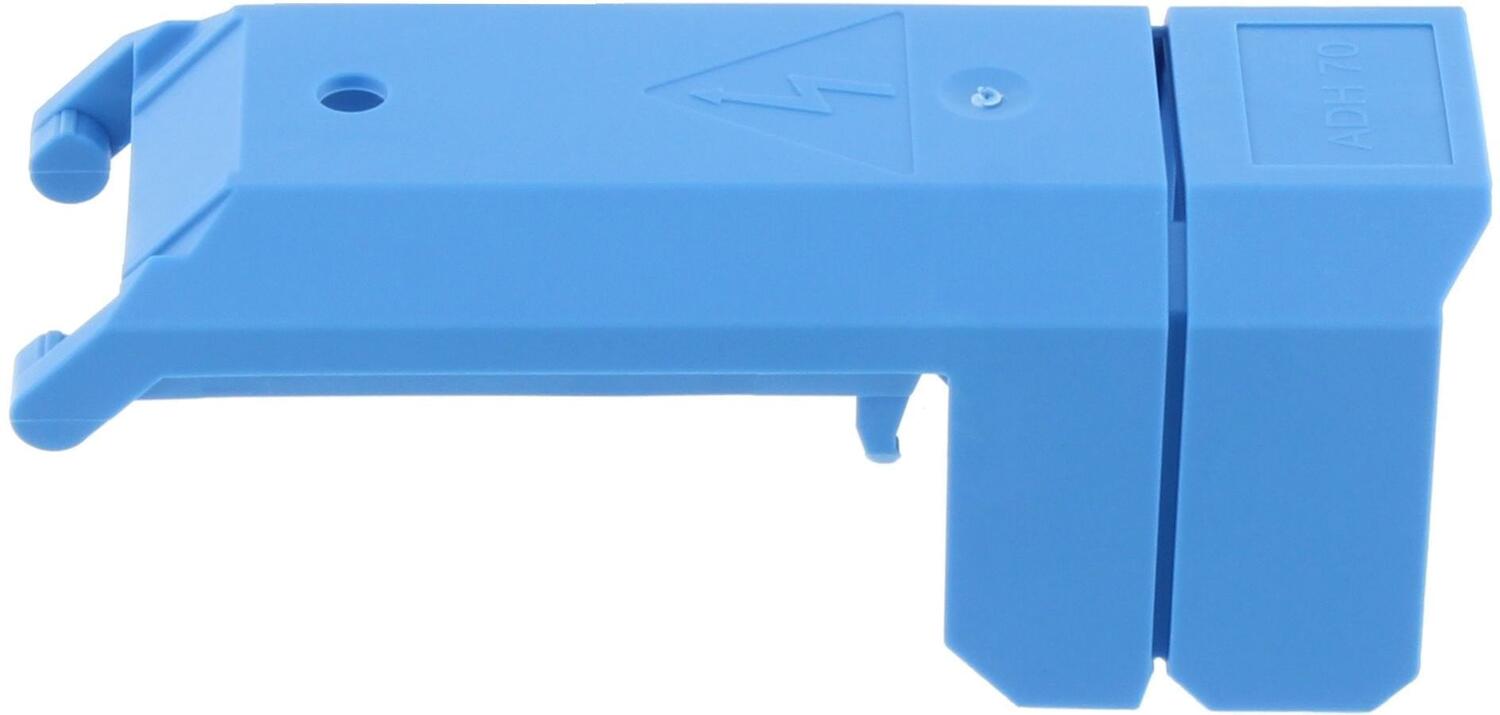

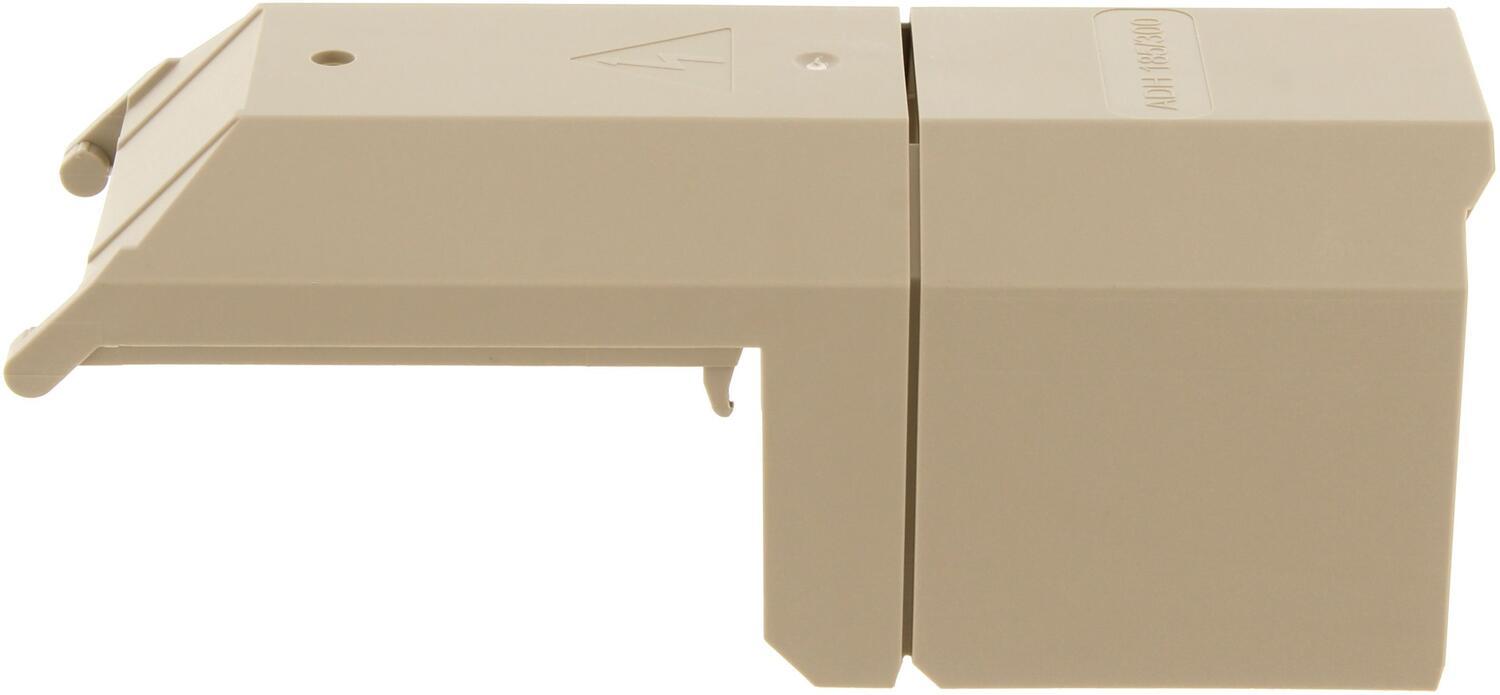

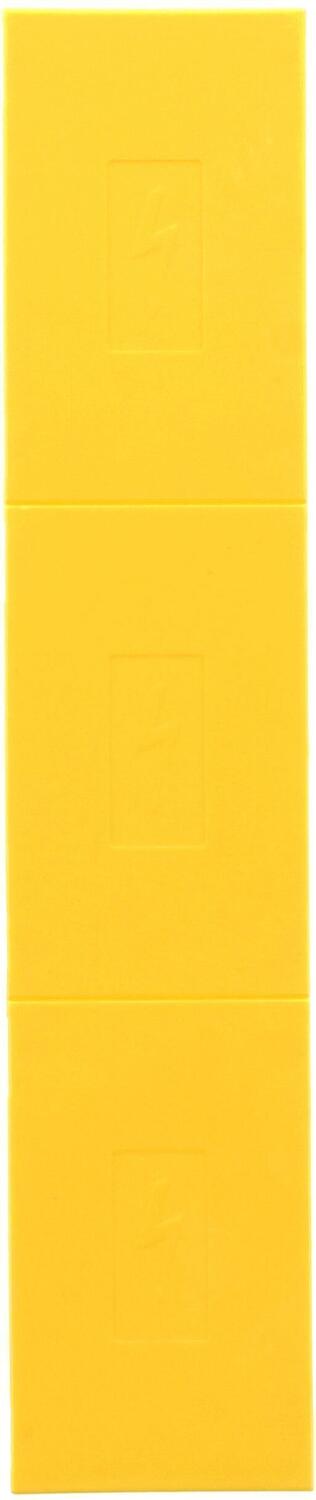

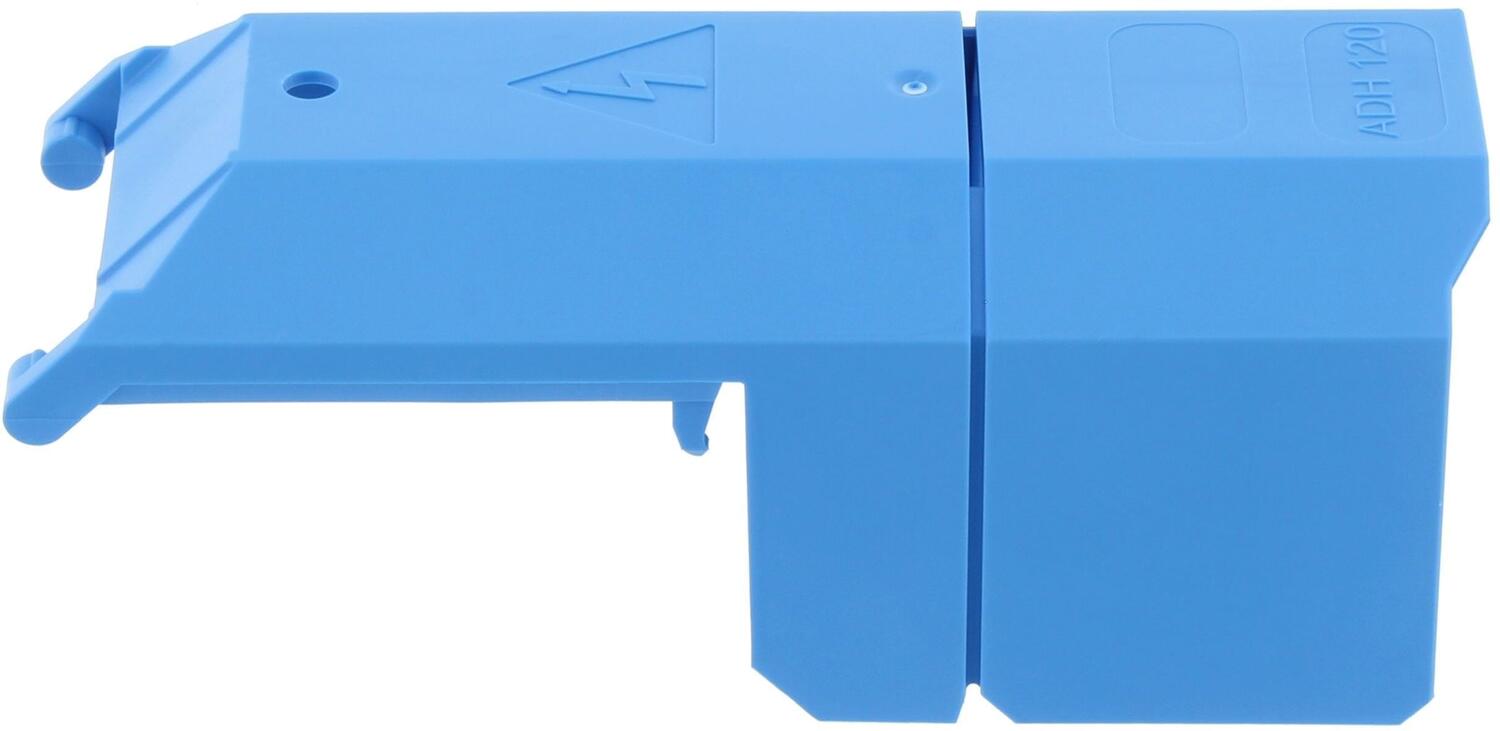

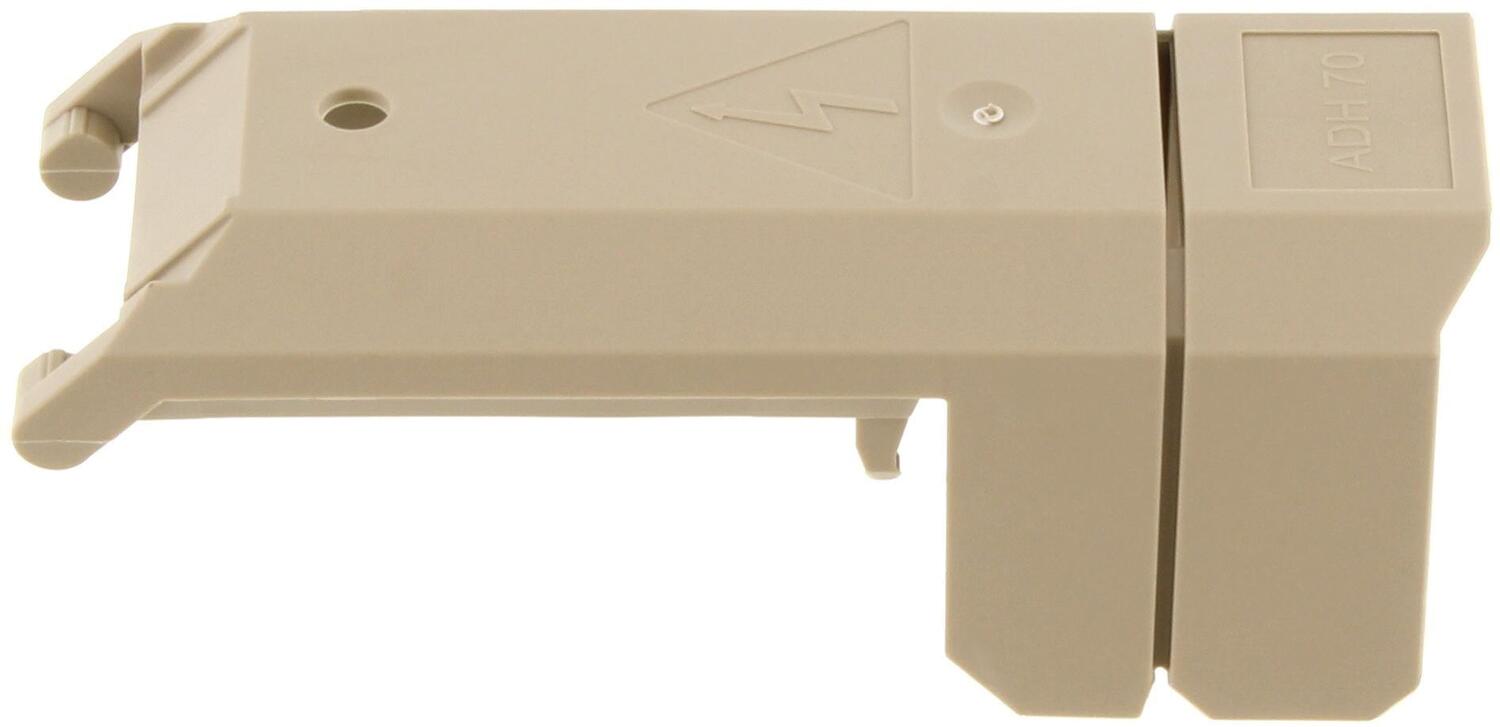

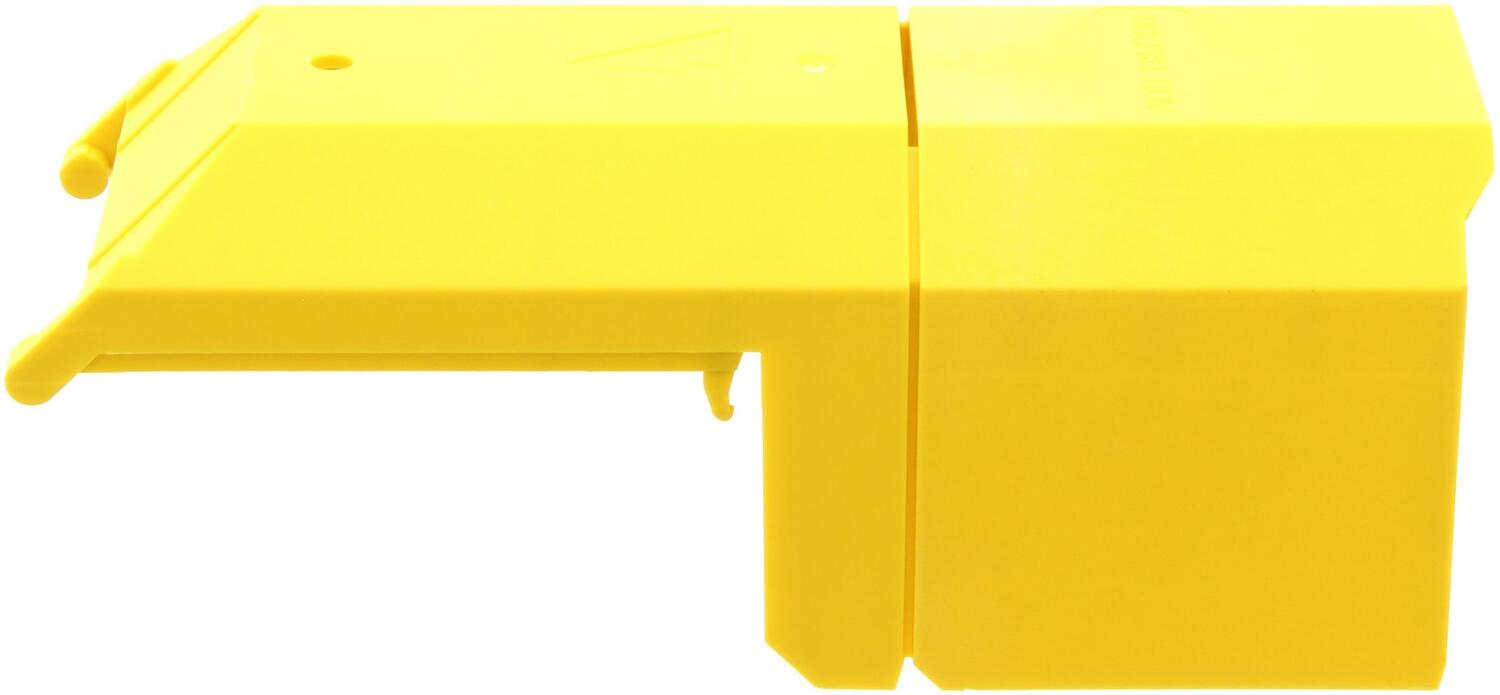

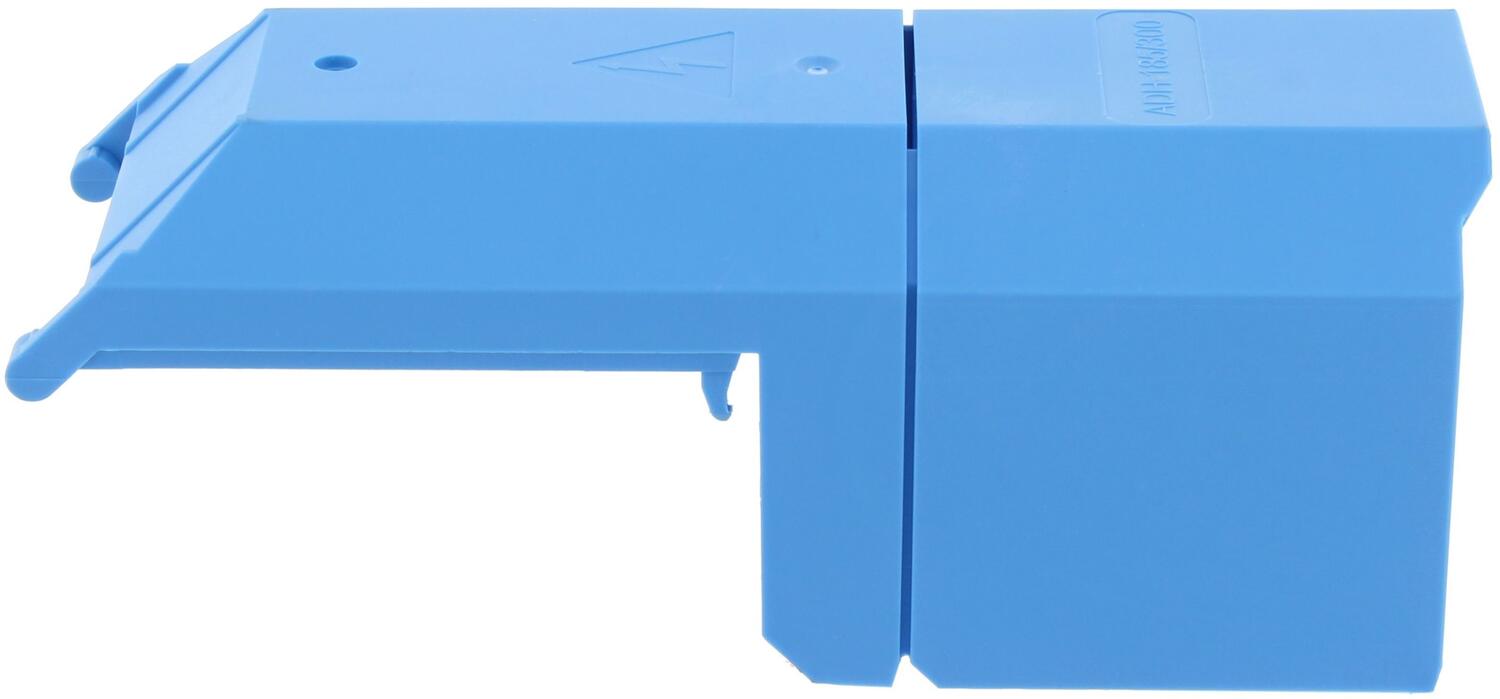

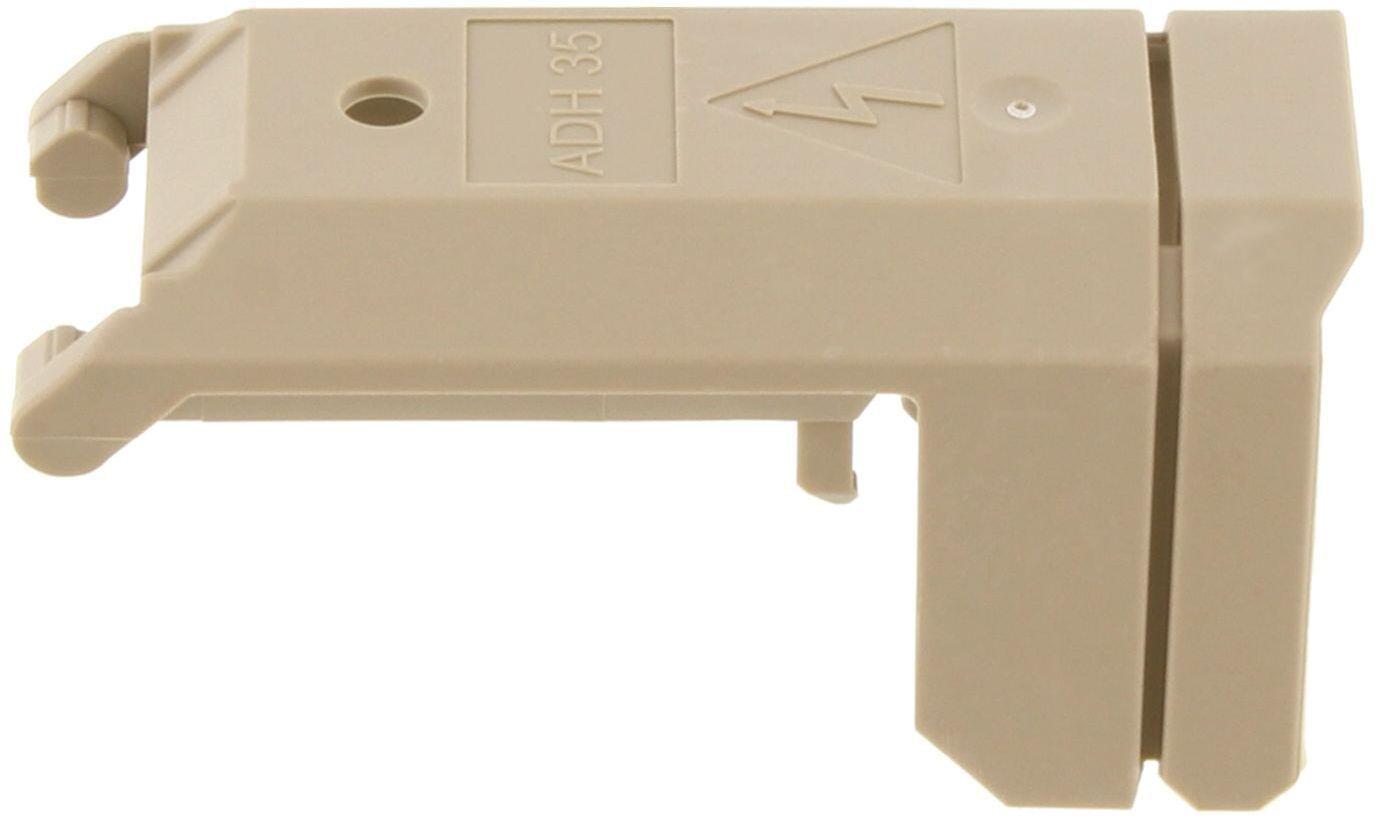

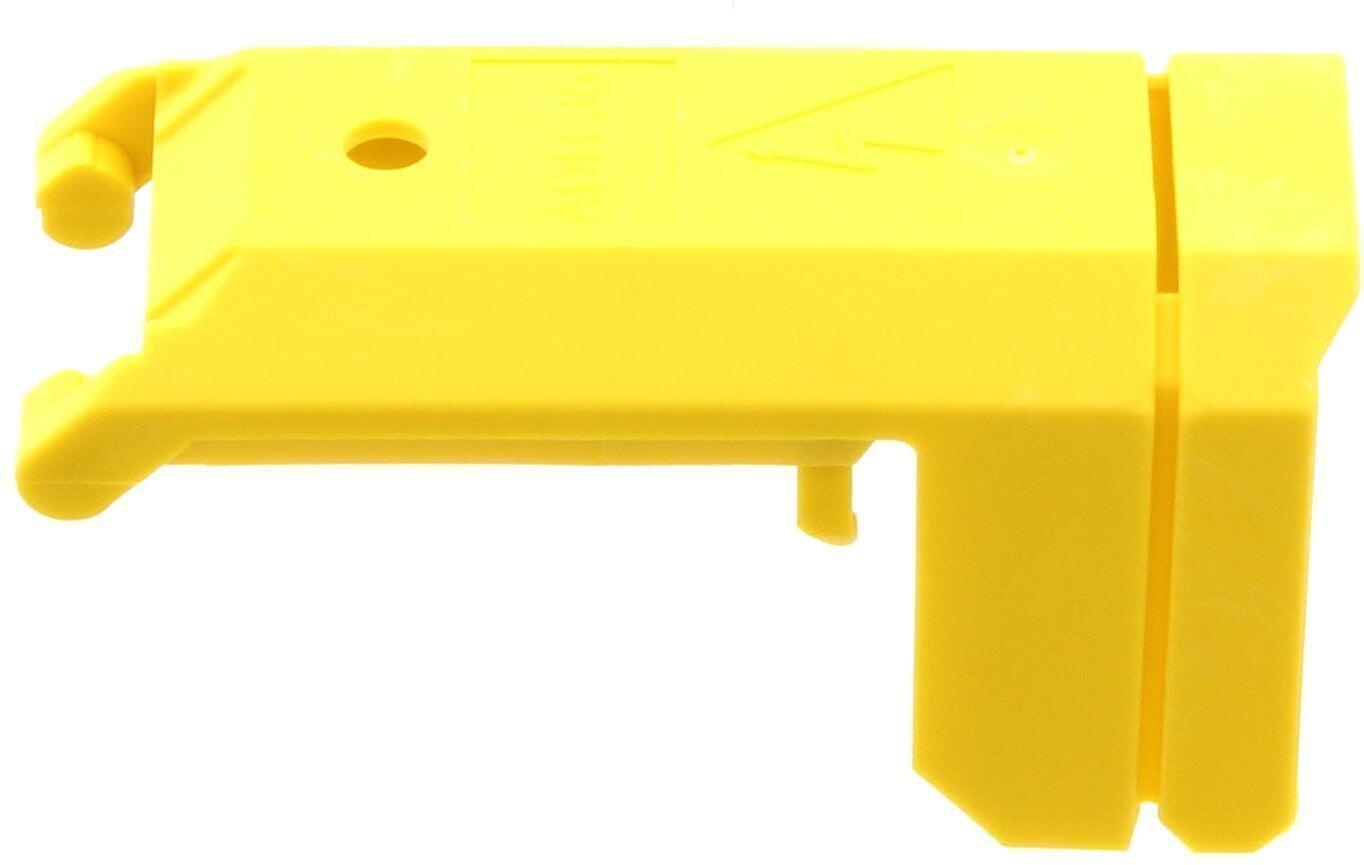

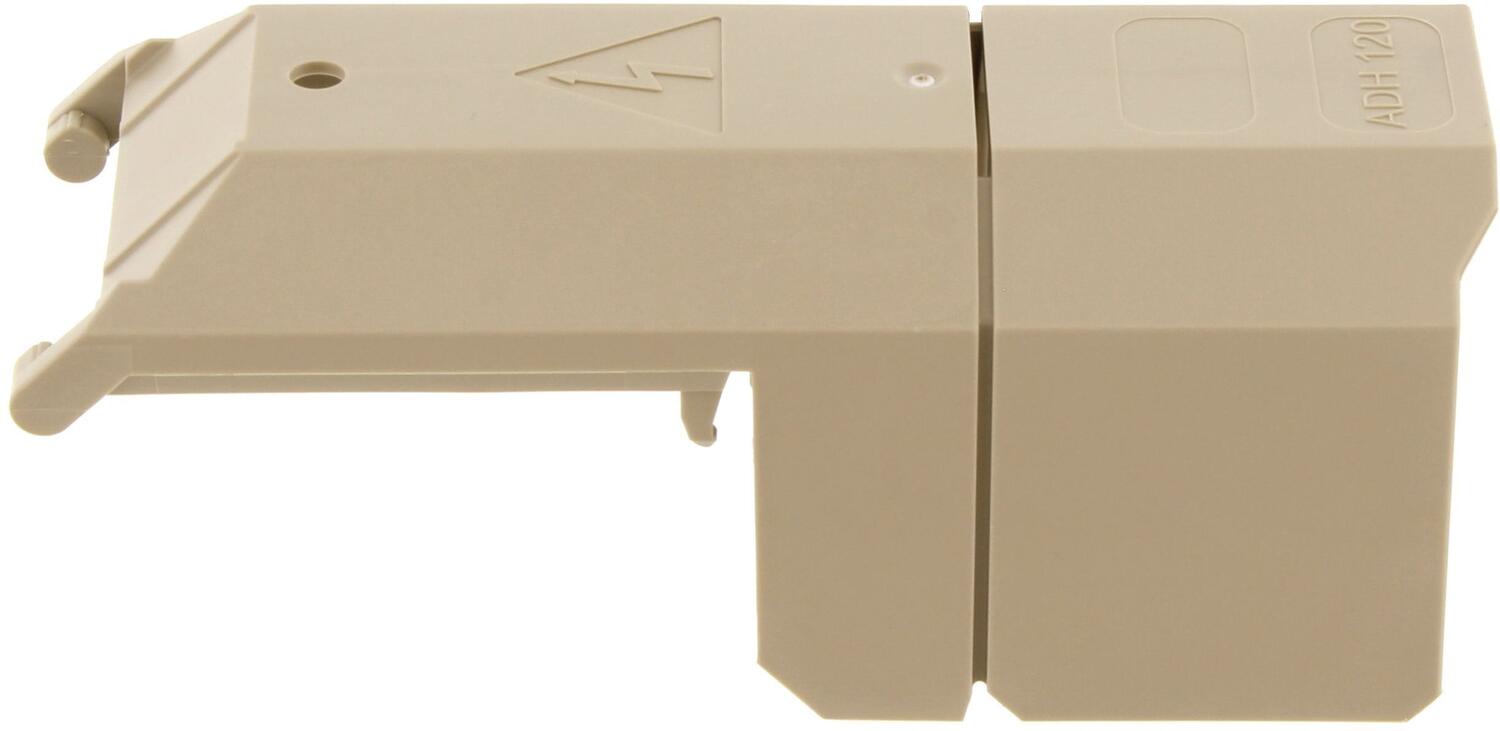

- Dækslerne er støbt i UL94-V0 polyamid 6.6 i forskellige farver (blå, beige, gul), kan klare driftstemperaturer fra -40 °C til +120 °C og er designet til at klikkes fast over HSKG-bolte for beskyttelse og visuel kodning.

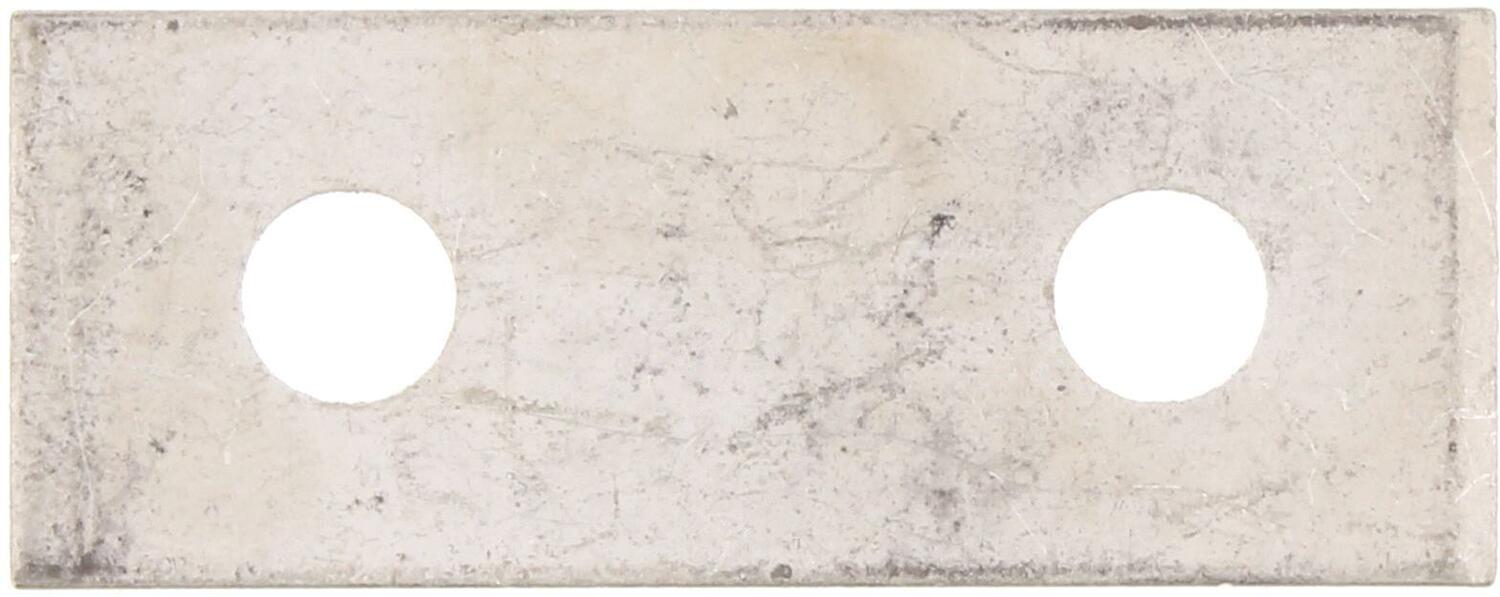

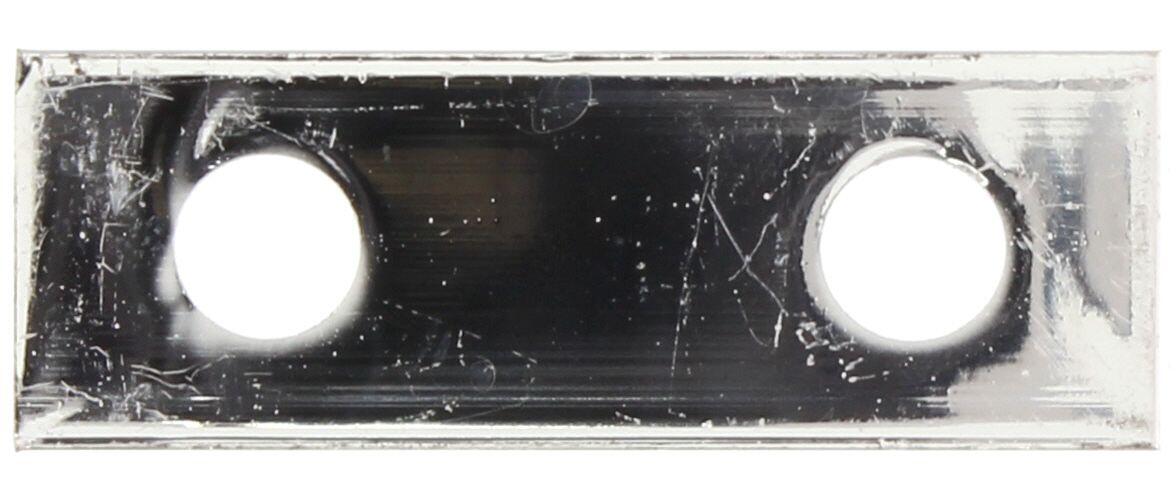

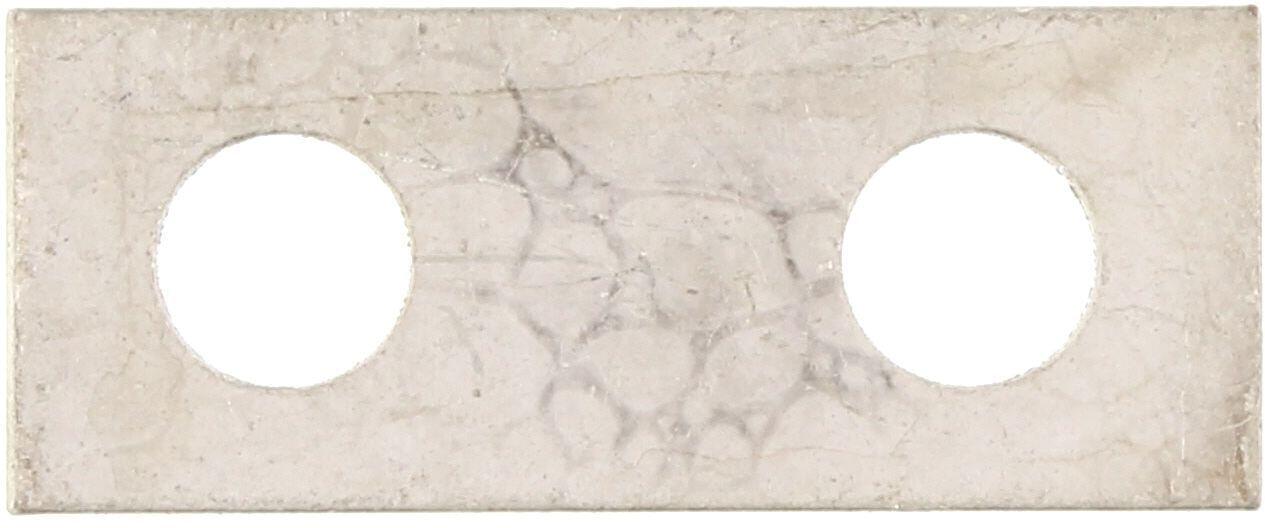

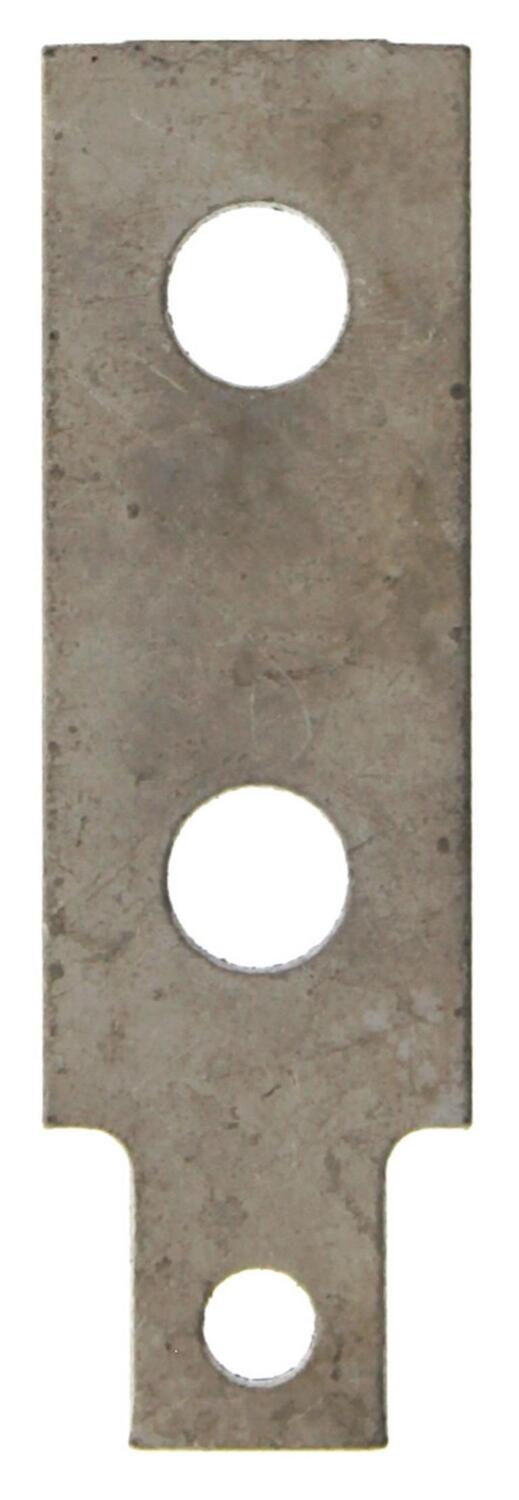

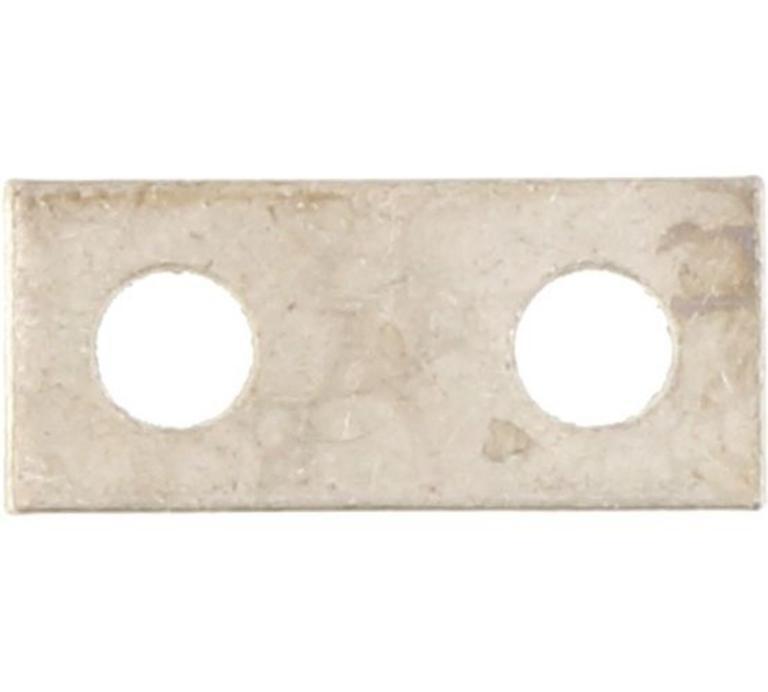

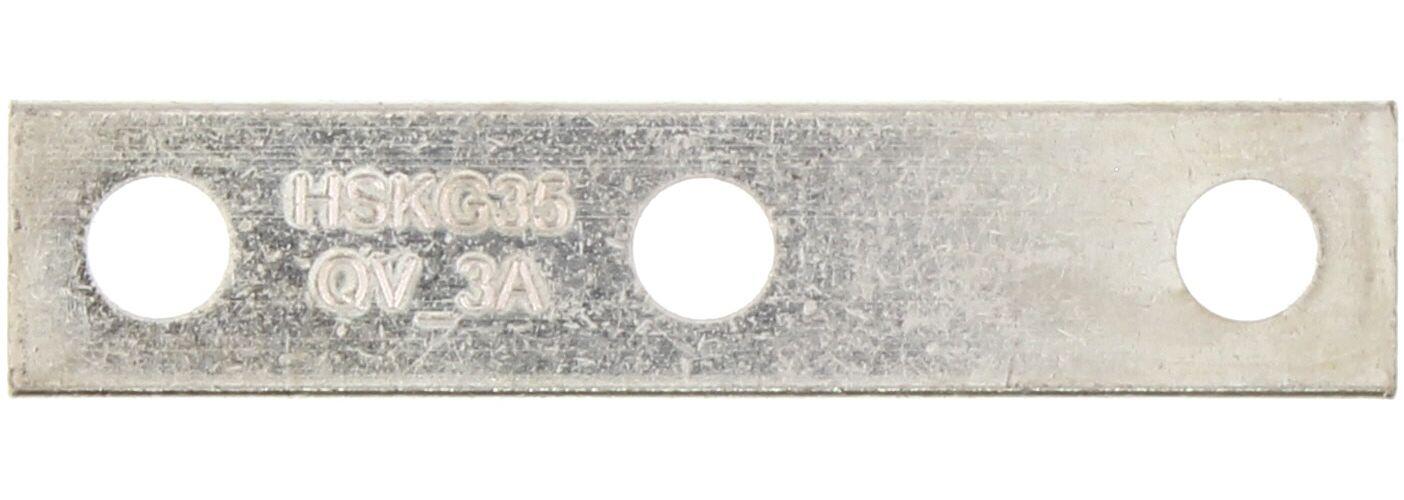

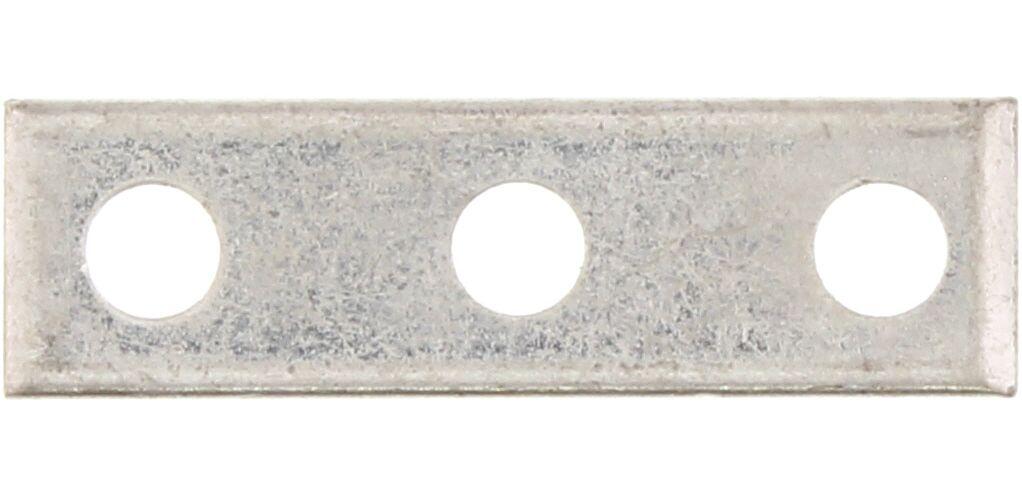

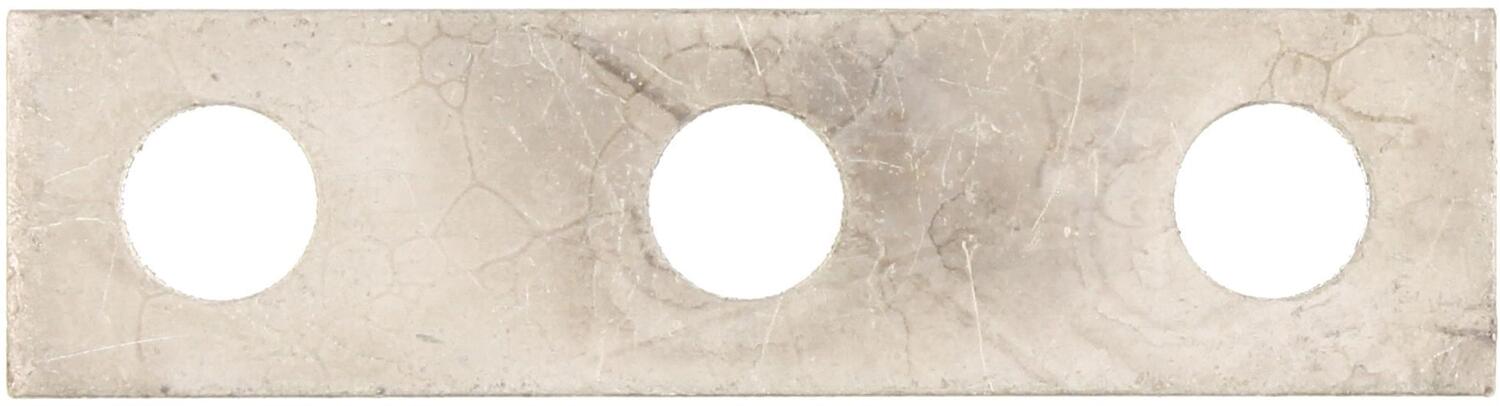

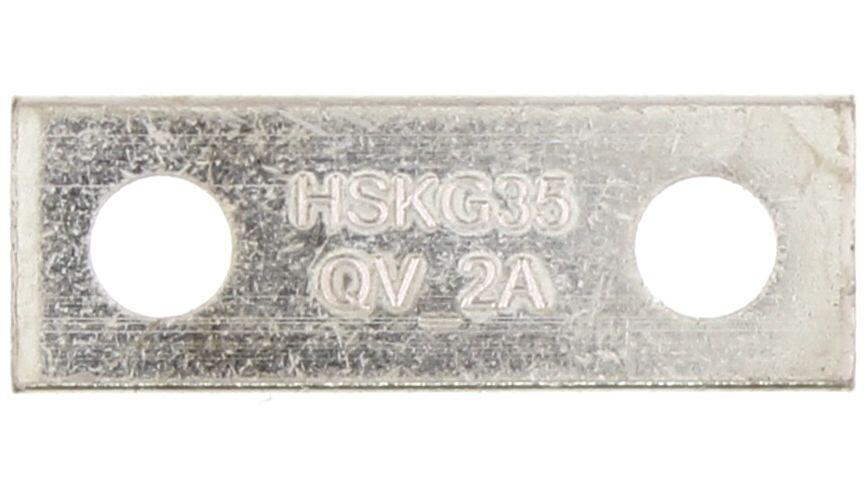

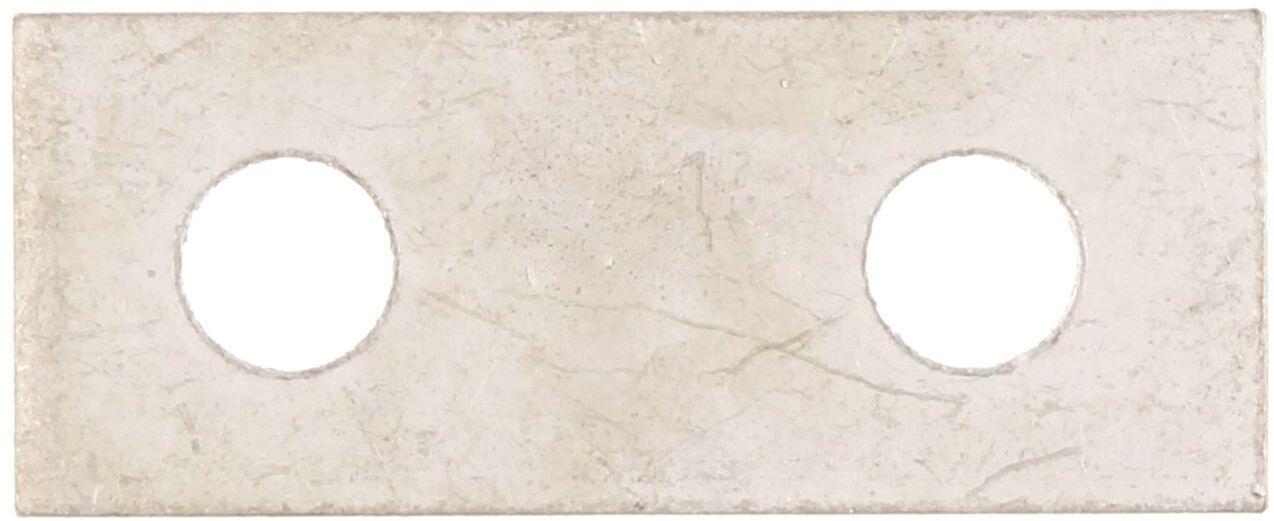

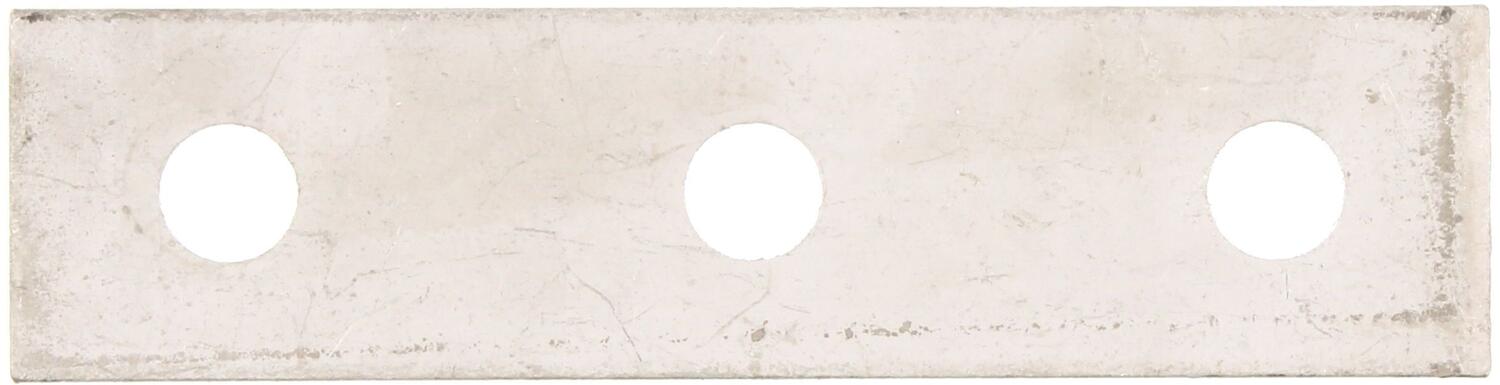

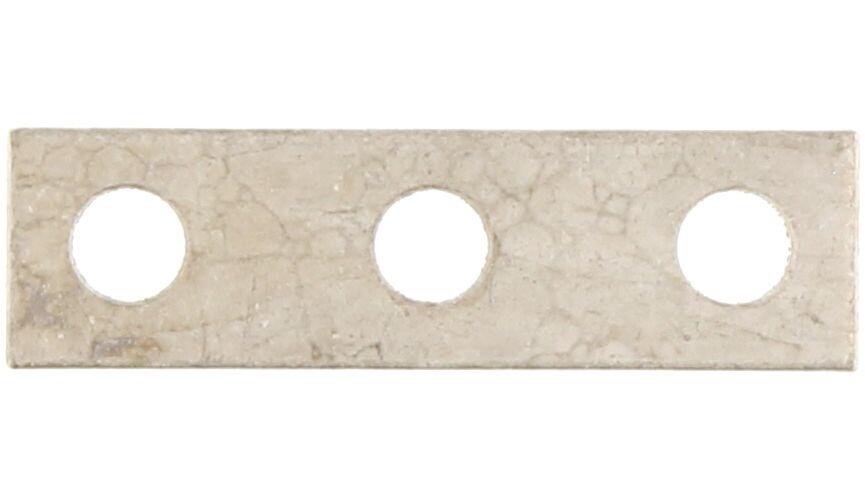

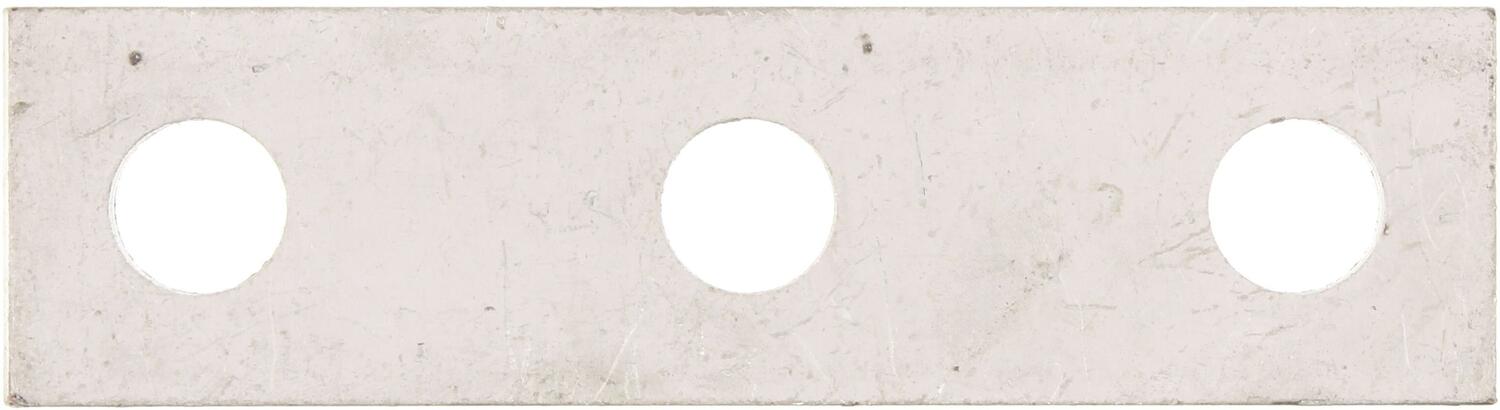

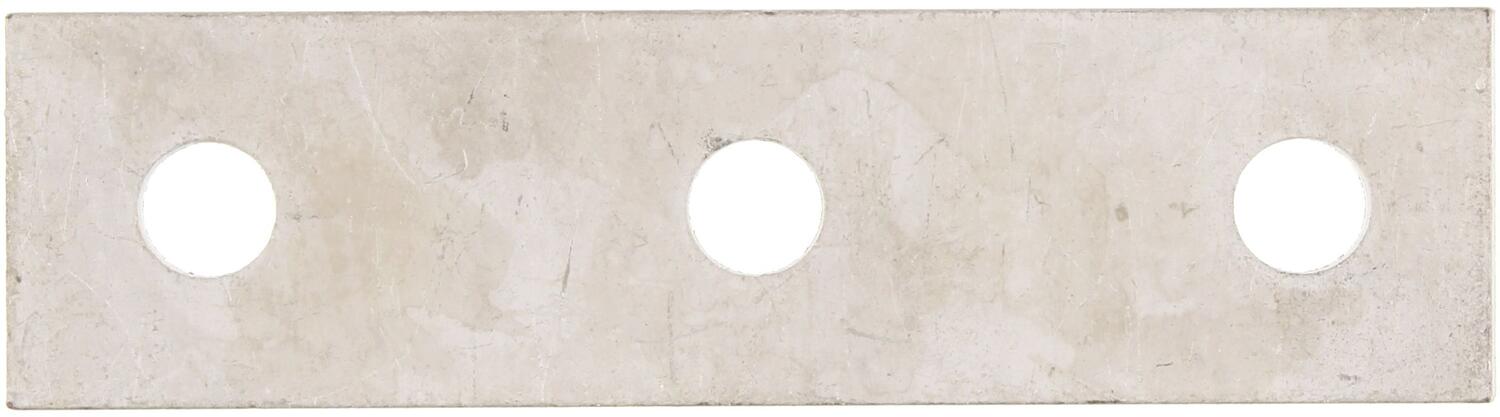

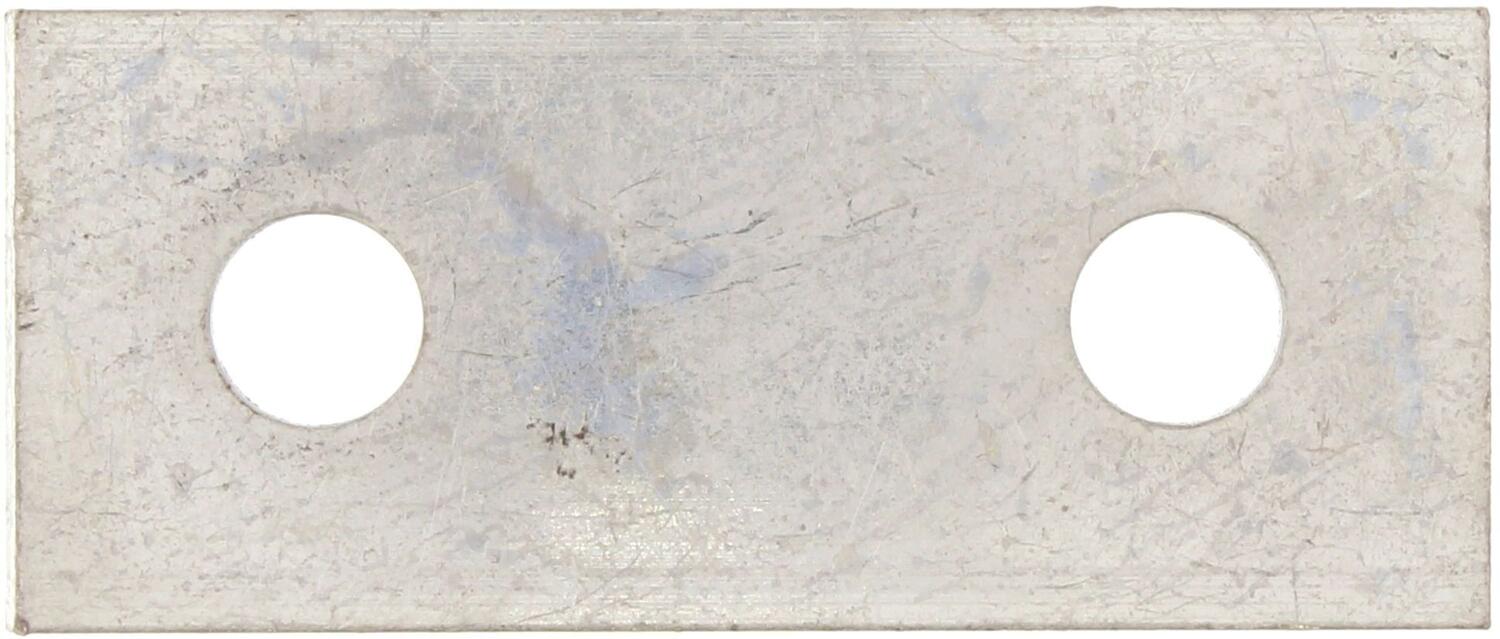

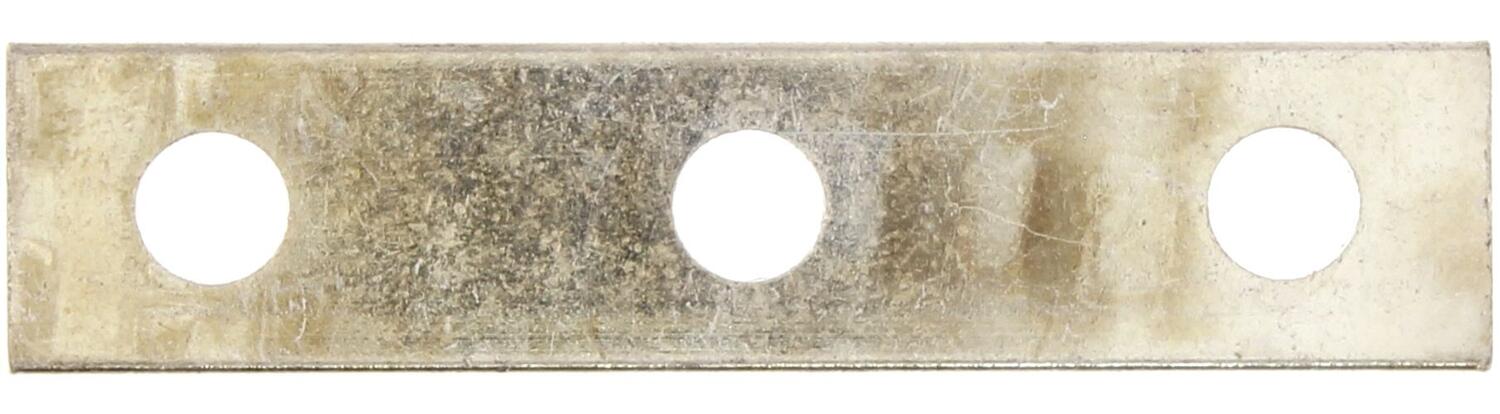

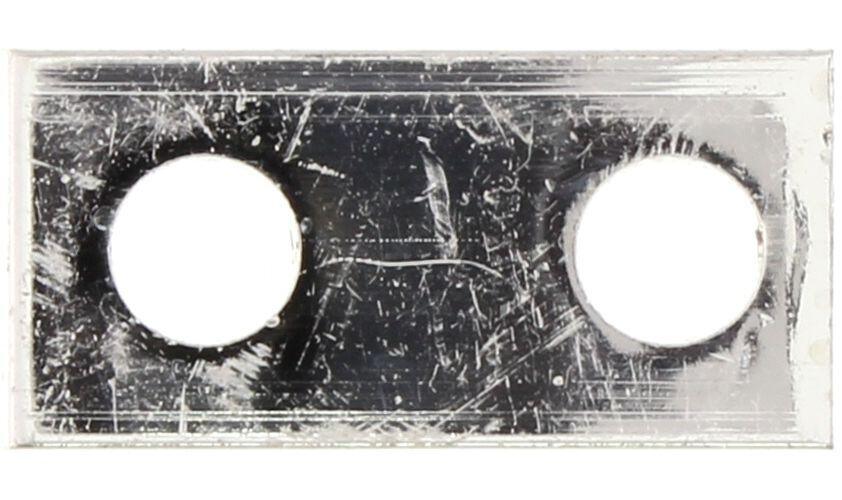

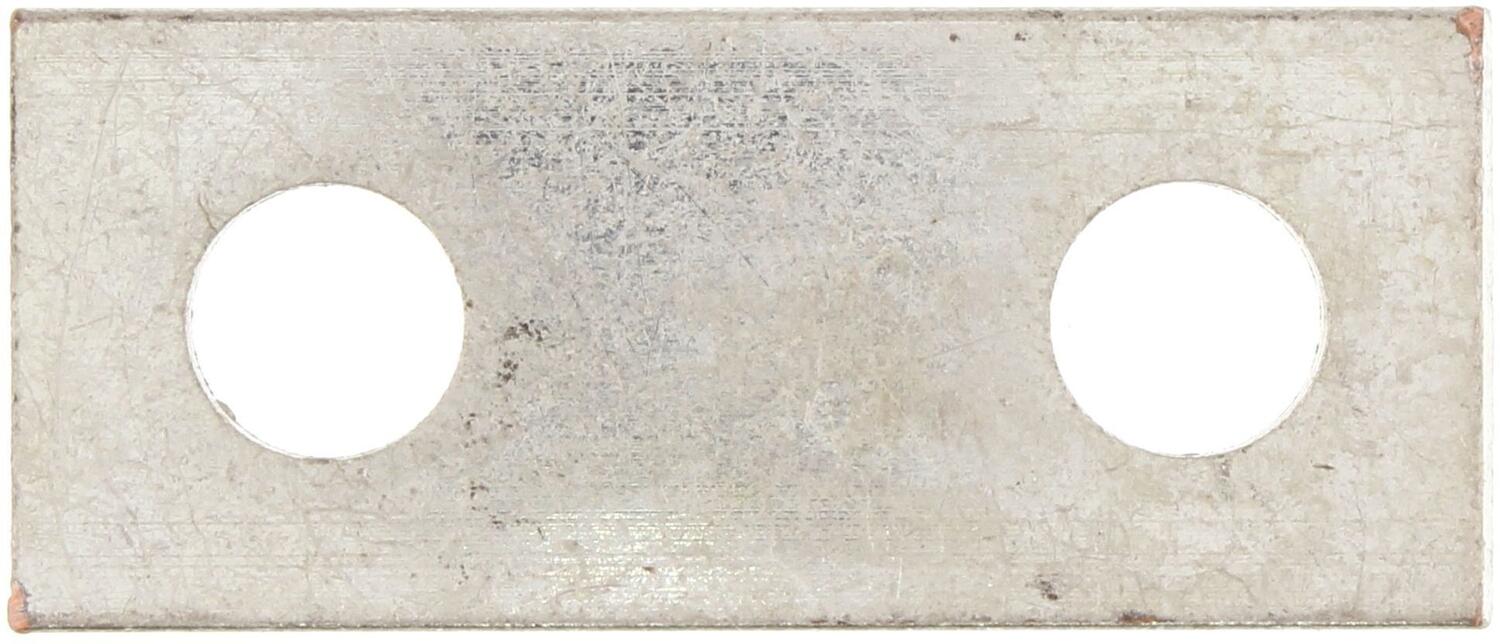

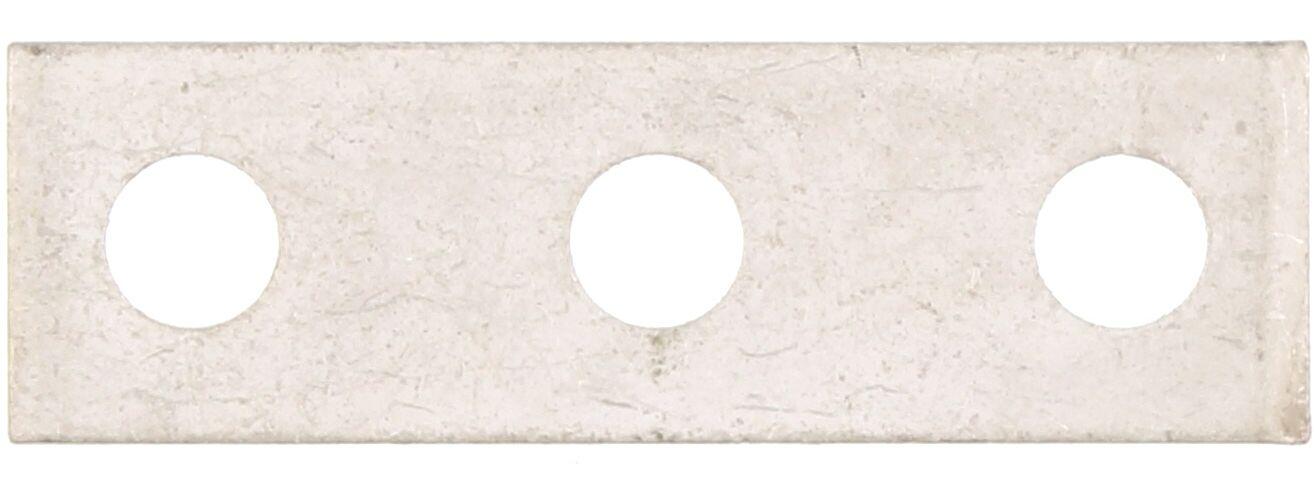

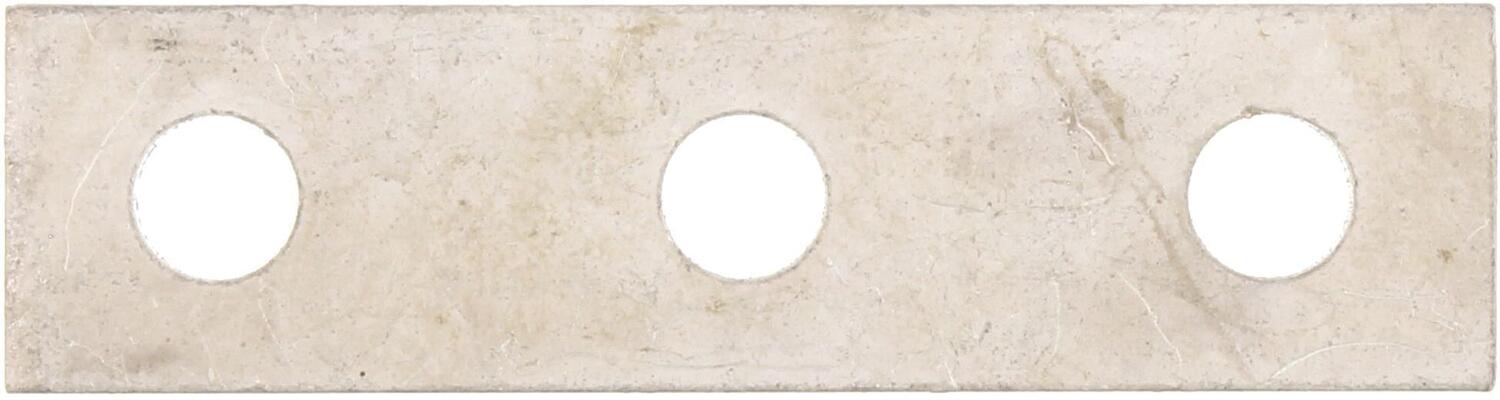

Dæksler beskytter strømførende bolte mod utilsigtet kontakt, letter faseidentifikation (via farvekodning) og understøtter sikker vedligeholdelse. - Krydsforbindelserne er af massivt kobber og fås i 2-vejs- og 3-vejs-varianter til bolte i størrelserne M6 til M16, der kan håndtere kabelarealer fra 16 mm² til 300 mm² og strømstyrker fra 76 A til 520 A under 1000 V IEC.

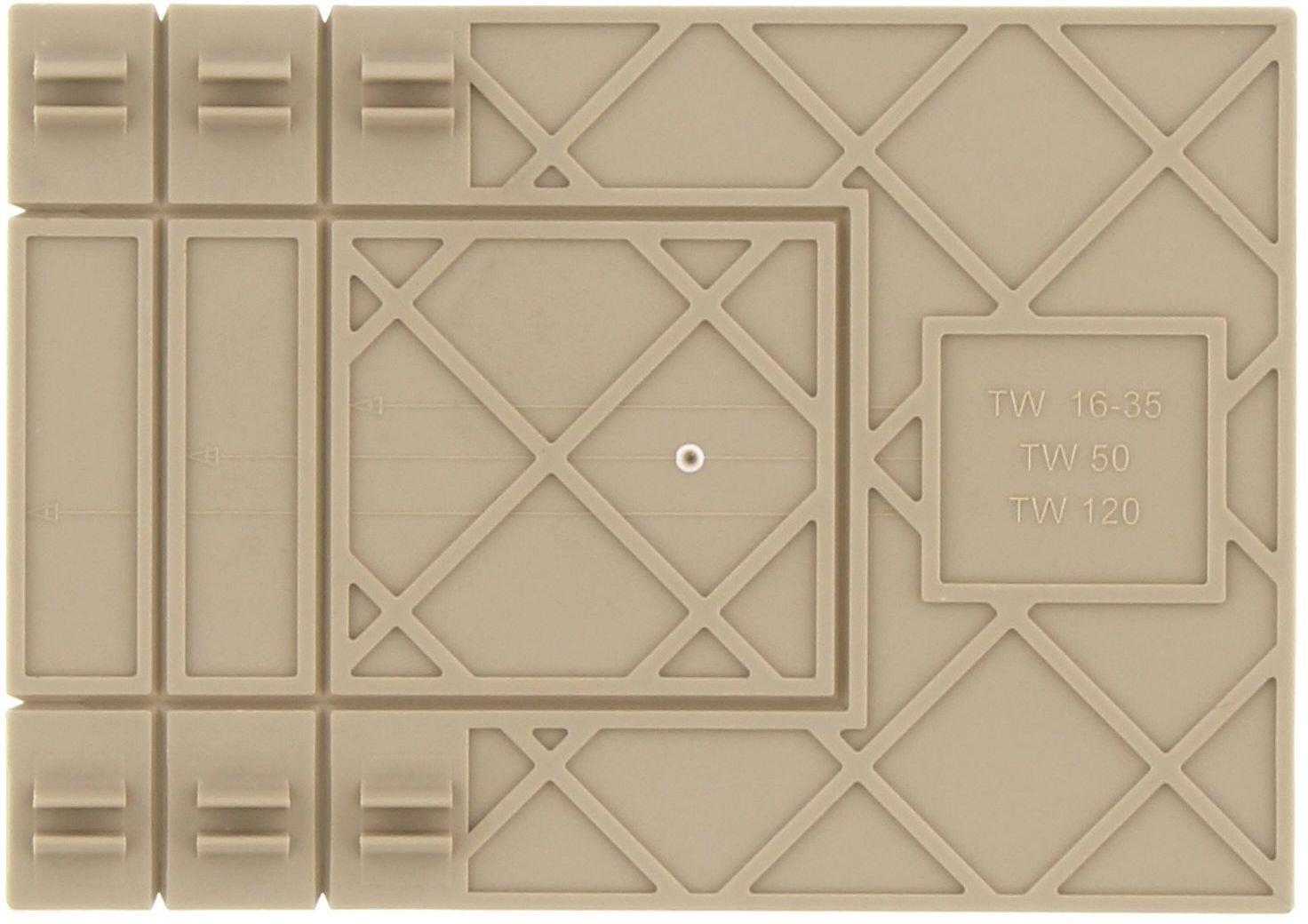

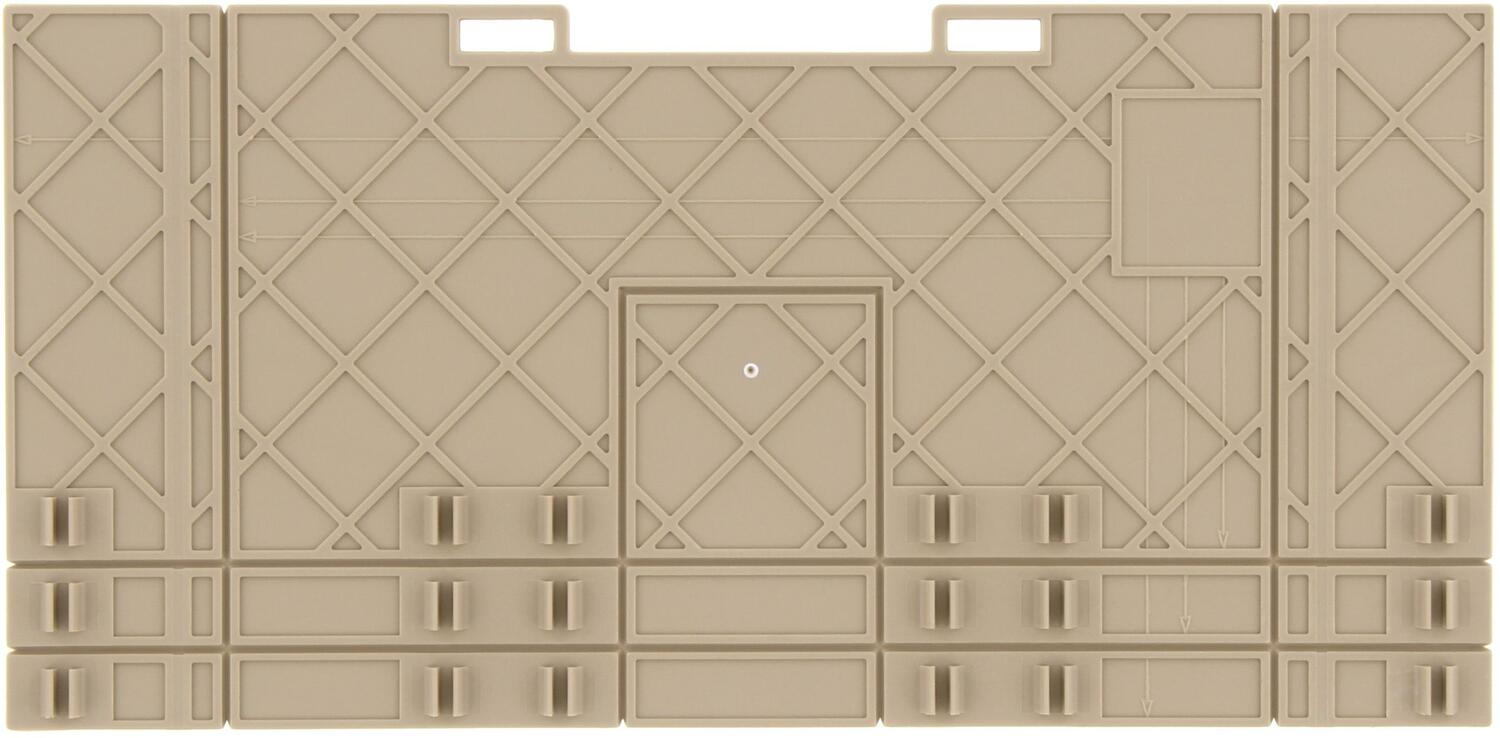

Krydsforbindelser giver designere mulighed for effektivt at fordele strømmen på flere terminaler uden ekstra kabelføring, hvilket er ideelt til at forbinde hovedforsyninger til afgreningsledninger eller jordforbindelser. - Skilleplader sikrer krybeveje og afstand mellem kobberbolte for sikker brug i højspændings- eller flerfasesystemer.
Skillepladerne giver sikker isolering mellem boltene og er dimensioneret, så de passer til blokbredderne, hvilket sikrer overensstemmelse med standarderne for elektrisk adskillelse.
Dette tilbehør strømliner monteringen i højspændingskontrolpaneler og samleskinneanlæg.
Samlet set muliggør dette tilbehørssortiment fleksibel, kompakt og sikker føring af kabler på op til 300 mm² på DIN-skinnemonterede stikblokke, hvilket er velegnet til industriel automatisering, motorstyringscentre, koblingsudstyr og strømfordelingsapplikationer.
- Dæksler (ADH/AD)

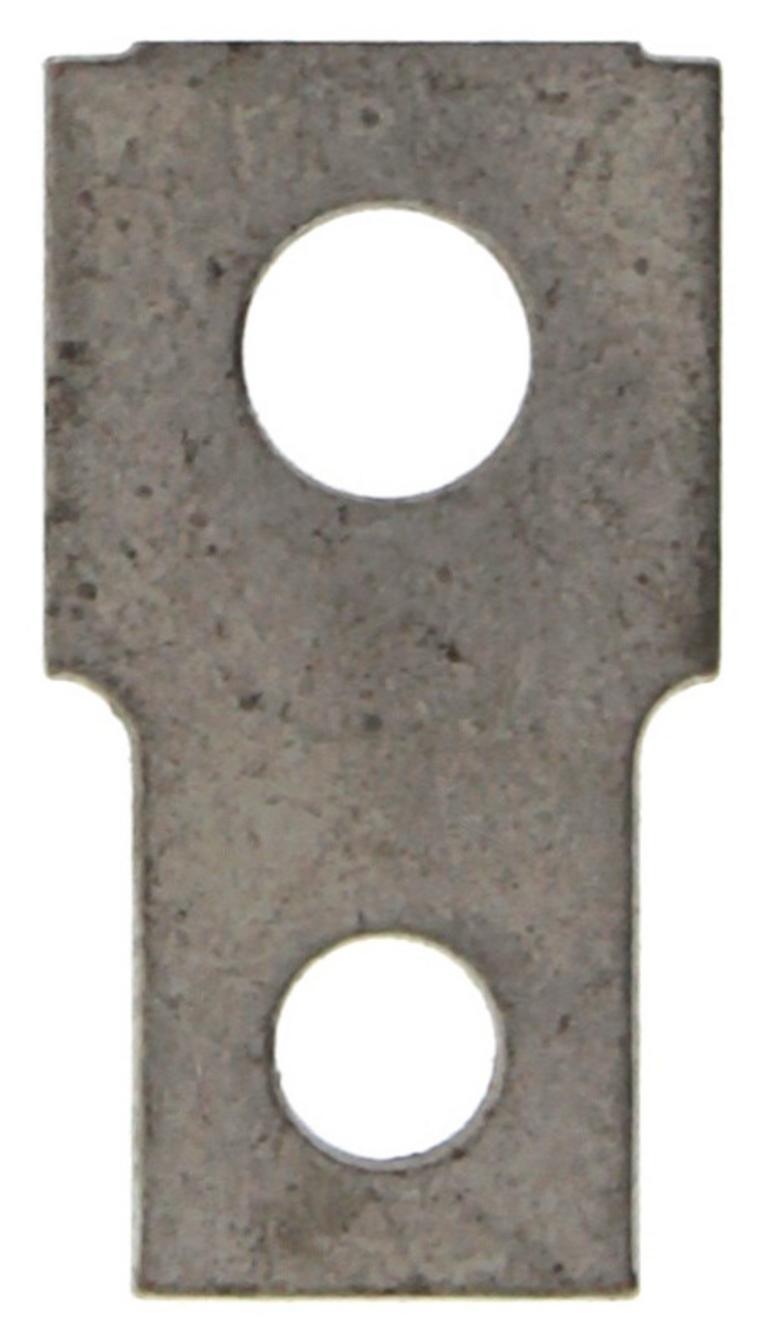

- Krydsforbindelser (QS)
- Skilleplader (TW)
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Farve | Blå |
| Godkendelser | EAC |
| Additional information | for HSKG 120 |
Dimensioner |
|
| Længde | 110,2 mm |
| Bredde | 41,9 mm |
| Højde | 44,8 mm |
Materialer |
|
| Materiale | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
*Invisible Heading* |
|
|---|---|
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| EAC test standard | TR ZU 004/2011 |
Yderligere data |
|
| Tariff code | 85389099 |
| Oprindelsesland | DE |
| Vægt | 23,1 g |
| Pakningsstørrelse | 10 pc |
Produktbeskrivelse
Tilbehøret til boltklemmerne i HSKG/HSK-serien omfatter gullwing-dæksler (ADH/AD) i flere størrelser (35 mm² op til 300 mm²), krydsforbindelser (QS-serien) klassificeret til 1000 V og strømstyrker fra 76 A til 520 A samt skilleplader (TW-serien) til enkelt- eller dobbeltstudblokke.
- Dækslerne er støbt i UL94-V0 polyamid 6.6 i forskellige farver (blå, beige, gul), kan klare driftstemperaturer fra -40 °C til +120 °C og er designet til at klikkes fast over HSKG-bolte for beskyttelse og visuel kodning.
Dæksler beskytter strømførende bolte mod utilsigtet kontakt, letter faseidentifikation (via farvekodning) og understøtter sikker vedligeholdelse. - Krydsforbindelserne er af massivt kobber og fås i 2-vejs- og 3-vejs-varianter til bolte i størrelserne M6 til M16, der kan håndtere kabelarealer fra 16 mm² til 300 mm² og strømstyrker fra 76 A til 520 A under 1000 V IEC.
Krydsforbindelser giver designere mulighed for effektivt at fordele strømmen på flere terminaler uden ekstra kabelføring, hvilket er ideelt til at forbinde hovedforsyninger til afgreningsledninger eller jordforbindelser. - Skilleplader sikrer krybeveje og afstand mellem kobberbolte for sikker brug i højspændings- eller flerfasesystemer.
Skillepladerne giver sikker isolering mellem boltene og er dimensioneret, så de passer til blokbredderne, hvilket sikrer overensstemmelse med standarderne for elektrisk adskillelse.
Dette tilbehør strømliner monteringen i højspændingskontrolpaneler og samleskinneanlæg.
Samlet set muliggør dette tilbehørssortiment fleksibel, kompakt og sikker føring af kabler på op til 300 mm² på DIN-skinnemonterede stikblokke, hvilket er velegnet til industriel automatisering, motorstyringscentre, koblingsudstyr og strømfordelingsapplikationer.
