CONTA-CLIP

ZSRK/ZSL - (2,5 mm²)

Type: fjederkraft minirækkeklemme for DIN TS15/TS35

Optimér din tavle-opbygning med ZSRK-serien fra Conta-Clip til 2,5 mm² ledere: en kompakt “mini” rækkeklemme med fjederkraft (tension-spring forbindelse), som er udviklet til montering på både TS15 og TS35 DIN-skinner. Denne løsning er specielt velegnet til trange pladsforhold og modulære styreskabe, hvor pladsoptimering og hurtig installation er vigtigt.


Nøglefunktioner og fordele:

  • Fjederkraft-tilslutning (tension-spring connection) giver en pålidelig, vibration­sikker forbindelse uden behov for skruer.

  • Kompatibel med både TS15 og TS35 DIN-skin­ner — fleksibilitet ved tavlemontering. (DIN-skin­ner TS15/TS35 typisk anvendt i byggerier og kabinetter.

  • Fremstillet i materialer som polyamid 6.6 med flammehæmmende egenskaber (UL 94-V0) og driftstemperatur fra ca. -40 °C til +120 °C.

  • Kompakt “mini” format gør den ideel til plads­begrænsede installationer eller paneler med mange forbindelser.

  • Velegnet til styre- og automationspaneler, kabelføring og signal/netforbindelser, hvor både pris og montagehastighed er vigtige.

Ved at vælge denne ZSRK minirækkeklemme får du en løsning, der kombinerer effektiv forbindelse, høj kvalitet og pladsbesparende design – særligt når du arbejder med moderne industristyringer og tavleløsninger.

  • Pladsbesparende desgin
  • Polyamid 6.6 - UL 94-V0
  • Temperaturområde -40 °C...+120 °C

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Tværsnit 2,5 mm²
Farve Grøn
Nominel spænding IEC 800 V
Nominel strøm IEC 24 A
Laststrøm max 24 A
Montage TS 35/7,5
Nominel impulsspænding 8 kV
Overspændingskategori III
Miljøklasse 3
Godkendelser UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC

Dimensioner
Længde 43,5 mm
Bredde 5,1 mm
Højde monteret på TS 35/7,5 36,5 mm

Forbindelses data
Tilslutninger 2
Antal niveauer 1 pc
Plug gauge iht. EN 60 947-1 A3
Antal kanaler til lasker 1 pc
Antal test pick off muligheder 2 pc
Tværsnit enkelt ledning fra 0,5 mm²
Tværsnit enkelt ledning til 4 mm²
Tværsnit fintrådet ledning fra 0,5 mm²
Tværsnit fintrådet ledning til 4 mm²
Tværsnit fintrådet ledning med tylle fra 0,5 mm²
Tværsnit fintrådet ledning med tylle til 2,5 mm²
Nominel ledertværsnit fra (AWG) 20
Nominel ledetværsnit til (AWG) 12

*Invisible Heading*
Afisoleringslængde 10 mm

Materialer
Materiale isolation Polyamid 6.6
Flammeklasse UL94-V0
Temperaturområde drift fra -40 °C
Temperaturområde drift til 120 °C

Godkendelser
Mærkespænding UL 300 V
Mærkestrøm UL 20 A
UL test standard UL 1059
Mærkespænding CSA 300 V
Mærkestrøm CSA 20 A
CSA test standard C22.2 No 158
Nominel spænding CSAus 300 V
Nominel strøm CSAus 20 A
CSAus test standard UL 1059
Nominel spænding cUL 300 V
Nominel strøm cUL 20 A
cUL test standard C22.2 No 158
GL test standard IEC 60947-7-1:2009
EAC test standard TR ZU 004/2011
KEMA KEUR test standard EN 60947-7-1:2009

Yderligere data
Tariff code 85369010
Oprindelsesland CZ
Vægt 5,4 g
Pakningsstørrelse 100 pc

Downloads

Mål & tilslutninger

Produktbeskrivelse

Optimér din tavle-opbygning med ZSRK-serien fra Conta-Clip til 2,5 mm² ledere: en kompakt “mini” rækkeklemme med fjederkraft (tension-spring forbindelse), som er udviklet til montering på både TS15 og TS35 DIN-skinner. Denne løsning er specielt velegnet til trange pladsforhold og modulære styreskabe, hvor pladsoptimering og hurtig installation er vigtigt.


Nøglefunktioner og fordele:

  • Fjederkraft-tilslutning (tension-spring connection) giver en pålidelig, vibration­sikker forbindelse uden behov for skruer.

  • Kompatibel med både TS15 og TS35 DIN-skin­ner — fleksibilitet ved tavlemontering. (DIN-skin­ner TS15/TS35 typisk anvendt i byggerier og kabinetter.

  • Fremstillet i materialer som polyamid 6.6 med flammehæmmende egenskaber (UL 94-V0) og driftstemperatur fra ca. -40 °C til +120 °C.

  • Kompakt “mini” format gør den ideel til plads­begrænsede installationer eller paneler med mange forbindelser.

  • Velegnet til styre- og automationspaneler, kabelføring og signal/netforbindelser, hvor både pris og montagehastighed er vigtige.

Ved at vælge denne ZSRK minirækkeklemme får du en løsning, der kombinerer effektiv forbindelse, høj kvalitet og pladsbesparende design – særligt når du arbejder med moderne industristyringer og tavleløsninger.

Tilbehør

Relaterede produkter

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Farve Nominel spænding IEC Nominel strøm IEC Laststrøm max Montage Nominel impulsspænding Godkendelser Længde Højde monteret på TS 35/7,5 Height TS 15/5.5 Tilslutninger Mærkespænding UL Mærkestrøm UL Mærkespænding CSA Mærkestrøm CSA Nominel spænding CSAus Nominel strøm CSAus Nominel spænding cUL Nominel strøm cUL GL test standard KEMA KEUR test standard Vægt Pris
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.1 Kopieret
Grøn
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

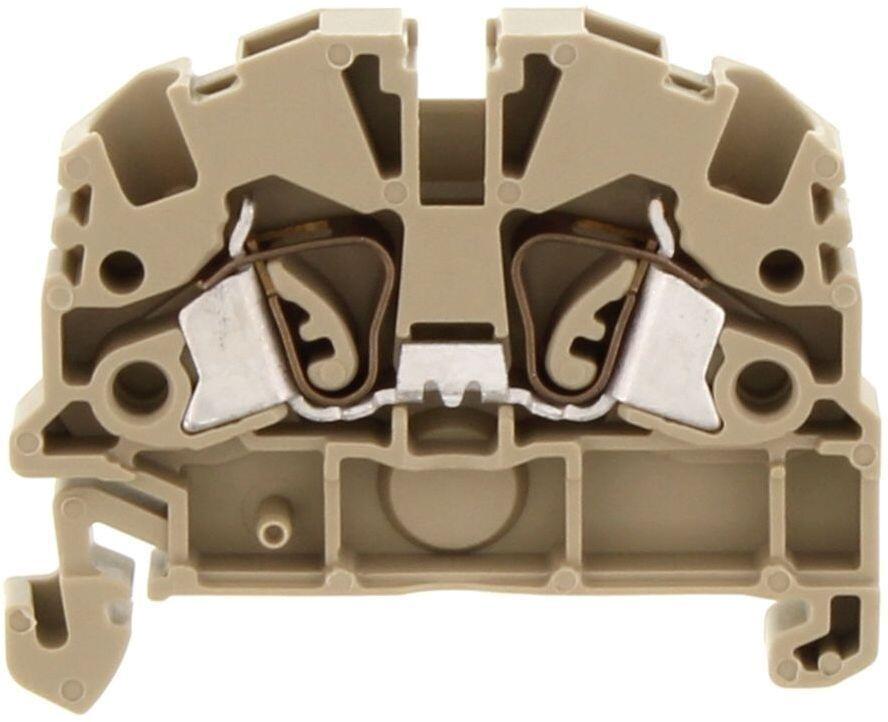

Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.2 Kopieret
Beige
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

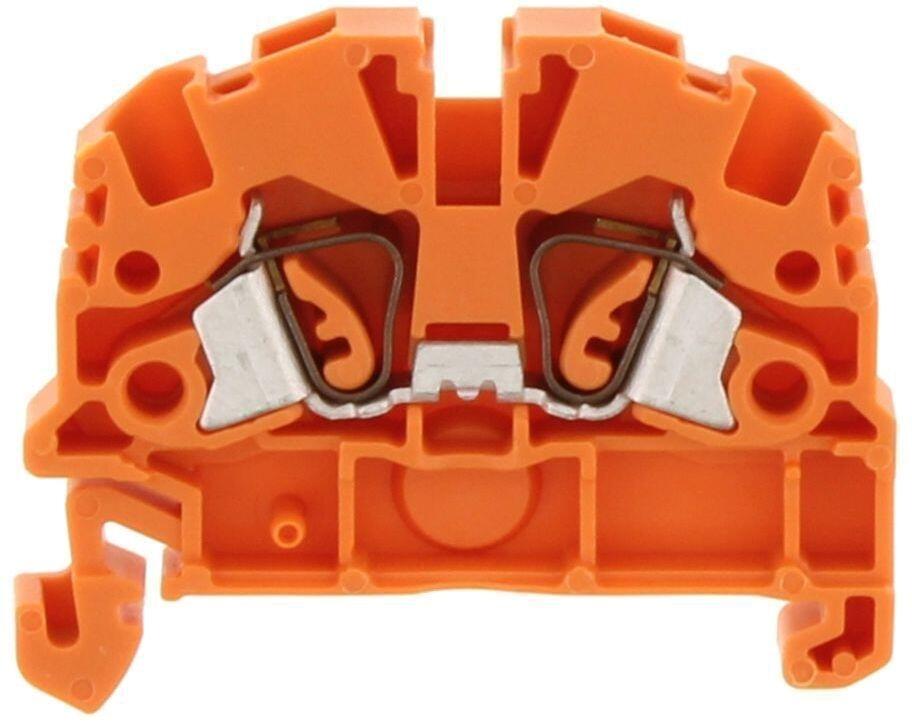

Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.3 Kopieret
Orange
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

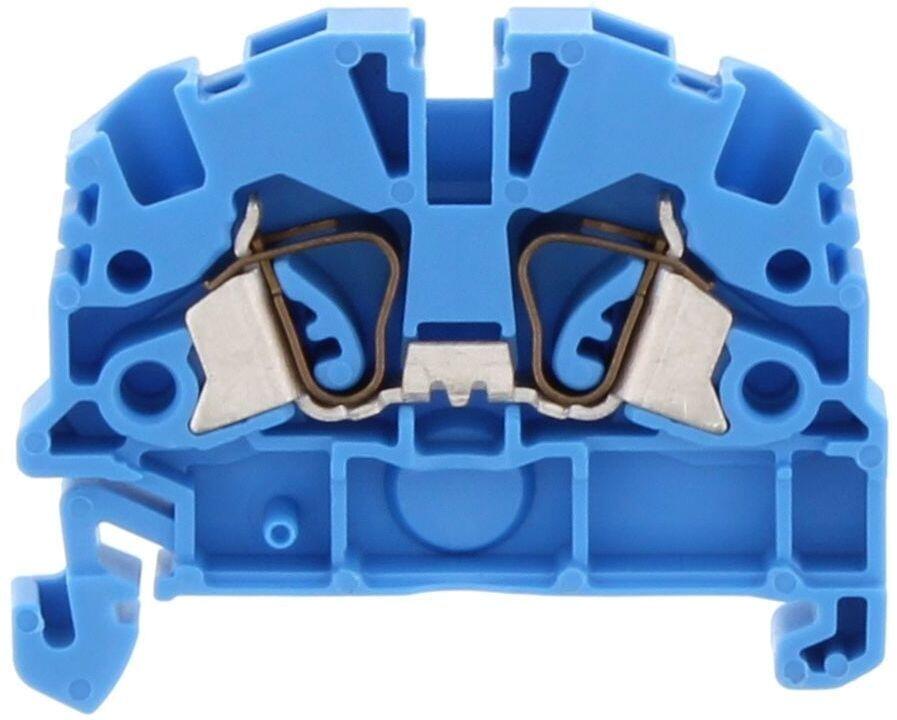

Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.5 Kopieret
Blå
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,86 g
Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.8 Kopieret
Gul
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

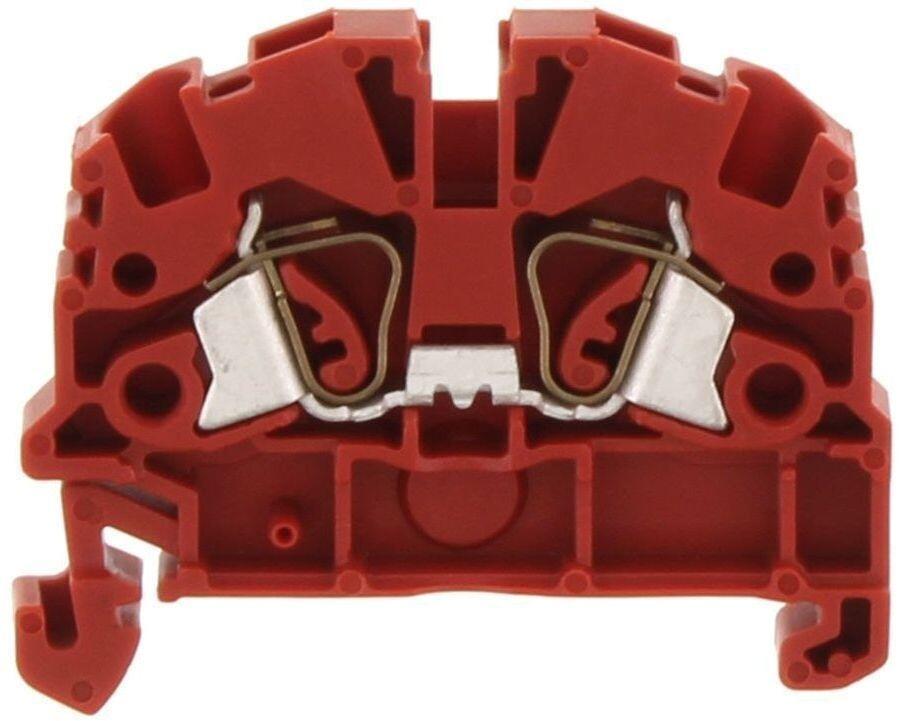

Fjederklemme 2,5mm² ZSRK 2,5
Art:
3583.9 Kopieret
Rød
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

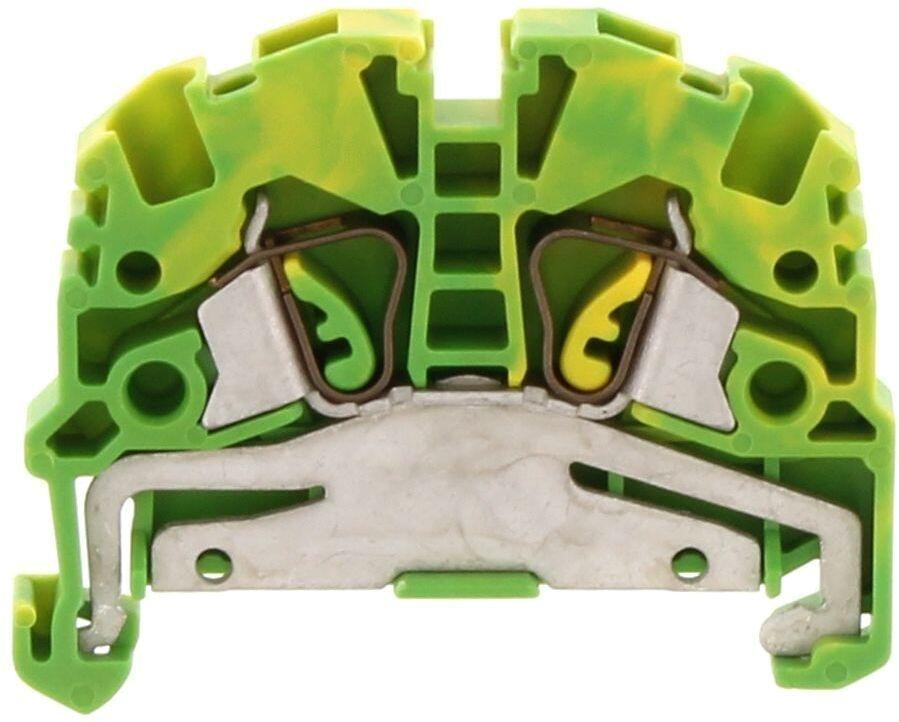

Fjederklemme 2,5mm² ZSLN 2,5
Art:
3584.2 Kopieret
Grøn/gul
TS 35/7,5
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
43,5 mm
36,5 mm
2
IEC 60947-7-2:2009
EN 60947-7-2:2009
7 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.1 Kopieret
Grøn
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

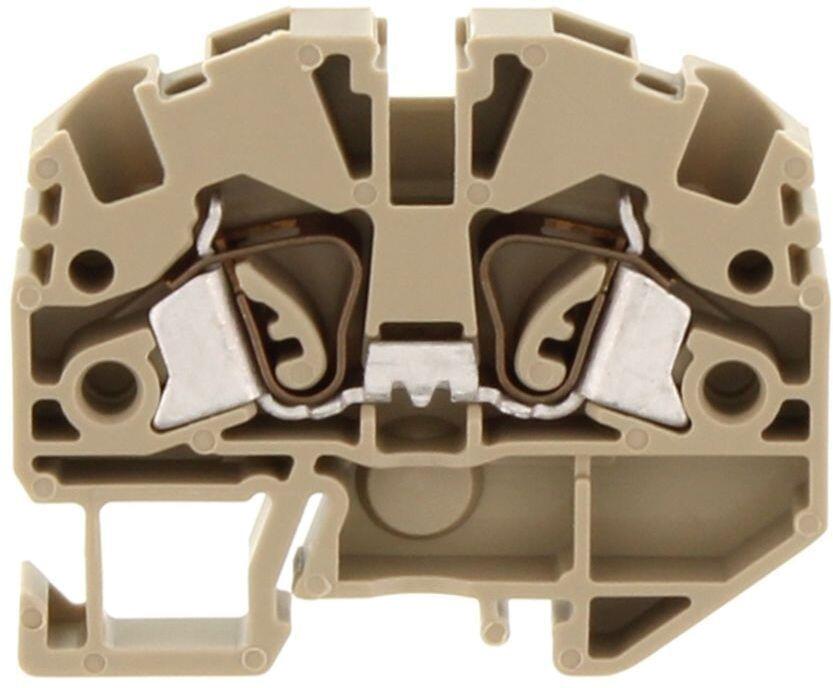

Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.2 Kopieret
Beige
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

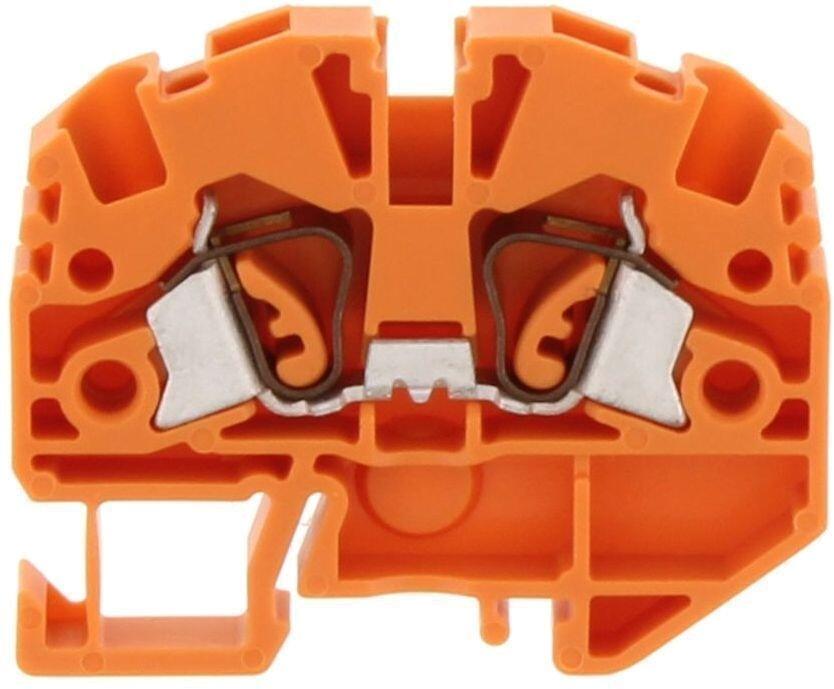

Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.3 Kopieret
Orange
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g
299866_877.tif
ZSRK 2,5/2A/15 Sort
Art:
3585.4 Kopieret
Sort
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

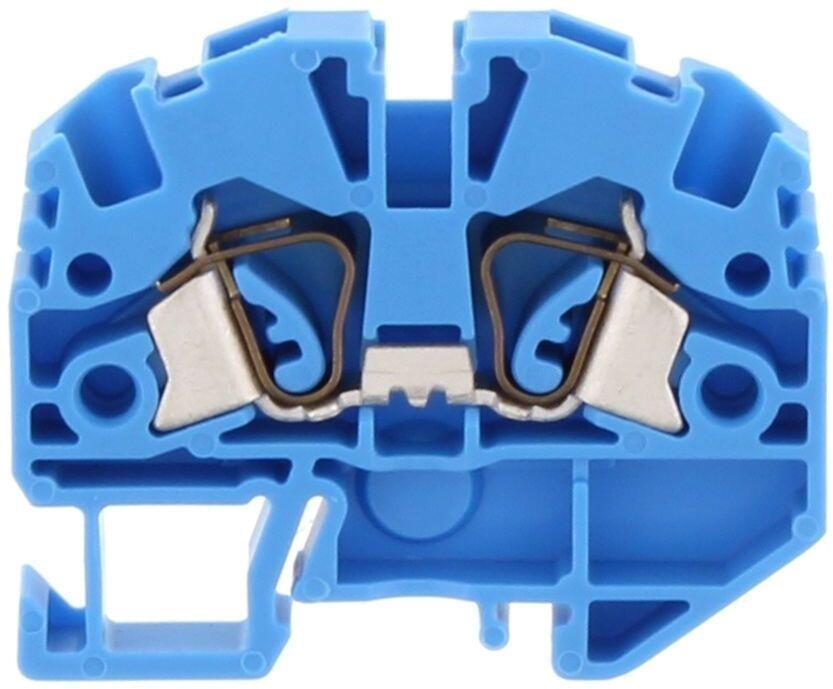

Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.5 Kopieret
Blå
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

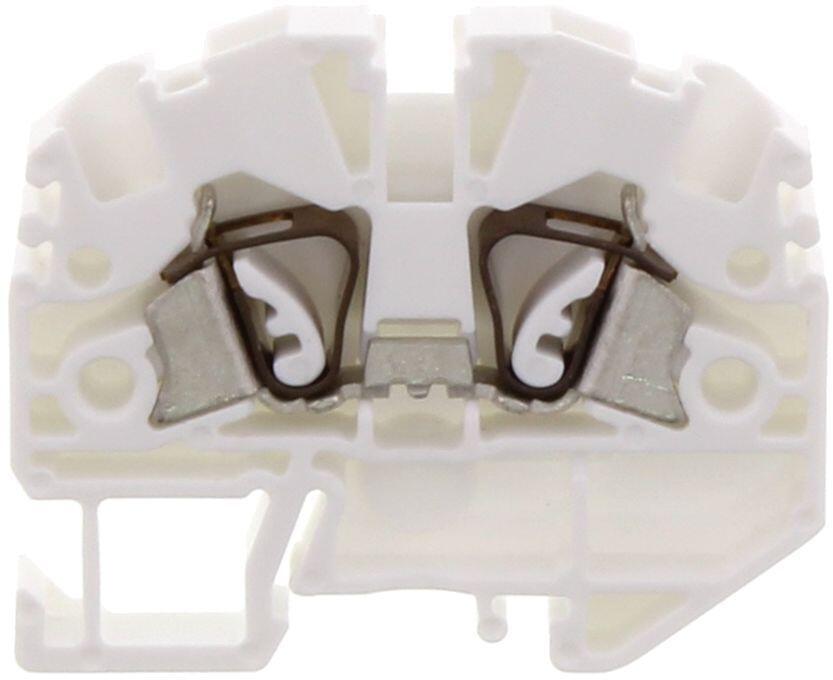

ZSRK 2,5/2A/15 Hvid
Art:
3585.7 Kopieret
Hvid
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

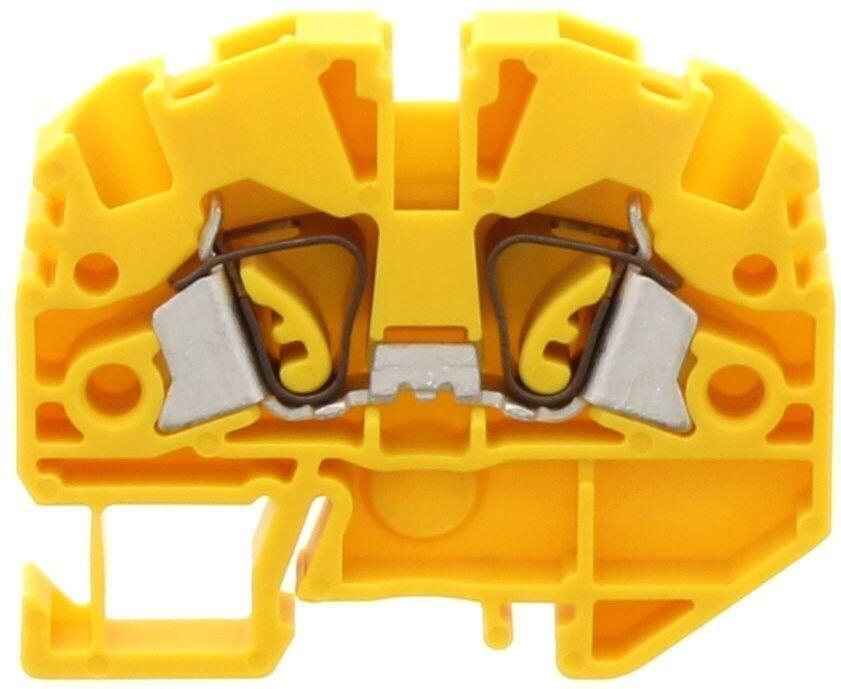

Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.8 Kopieret
Gul
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

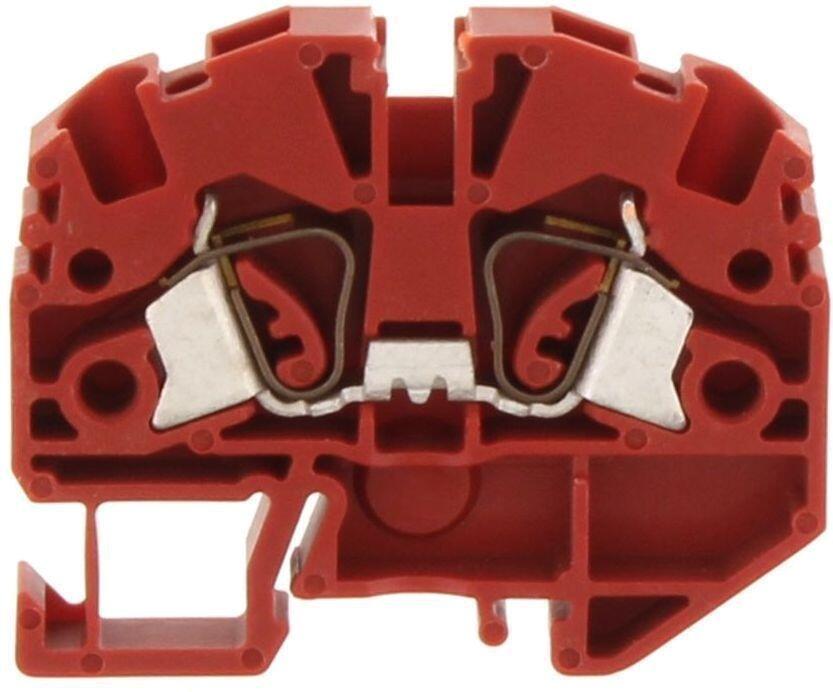

Fjederklemme 2,5mm² ZSRK 2,5/2A/15
Art:
3585.9 Kopieret
Rød
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
IEC 60947-7-1:2009
EN 60947-7-1:2009
5,4 g

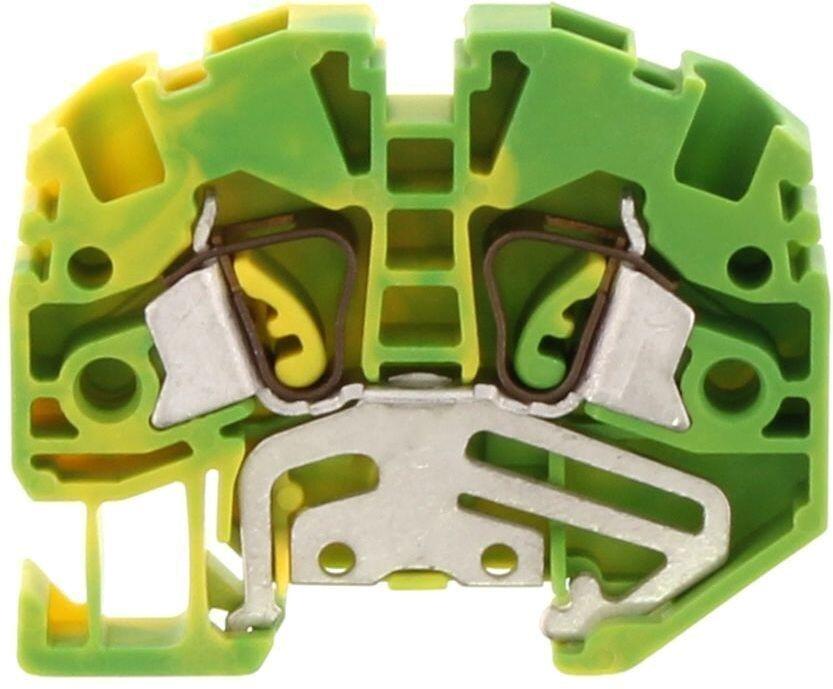

Fjederklemme 2,5mm² ZSLN 2,5/2A/15
Art:
3586.2 Kopieret
Grøn/gul
TS 15/5,5
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
34 mm
2
IEC 60947-7-2:2009
EN 60947-7-2:2009
7 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.1 Kopieret
Grøn
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.2 Kopieret
Beige
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

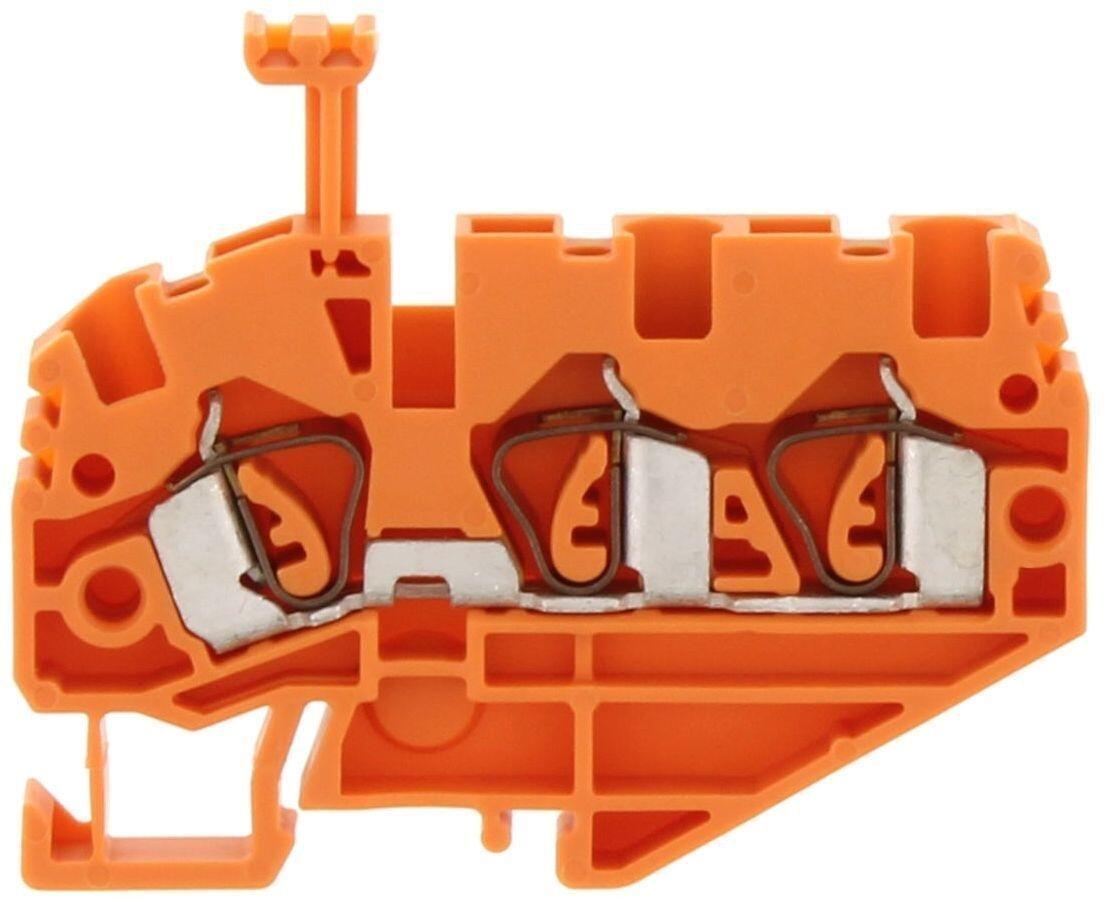

Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.3 Kopieret
Orange
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

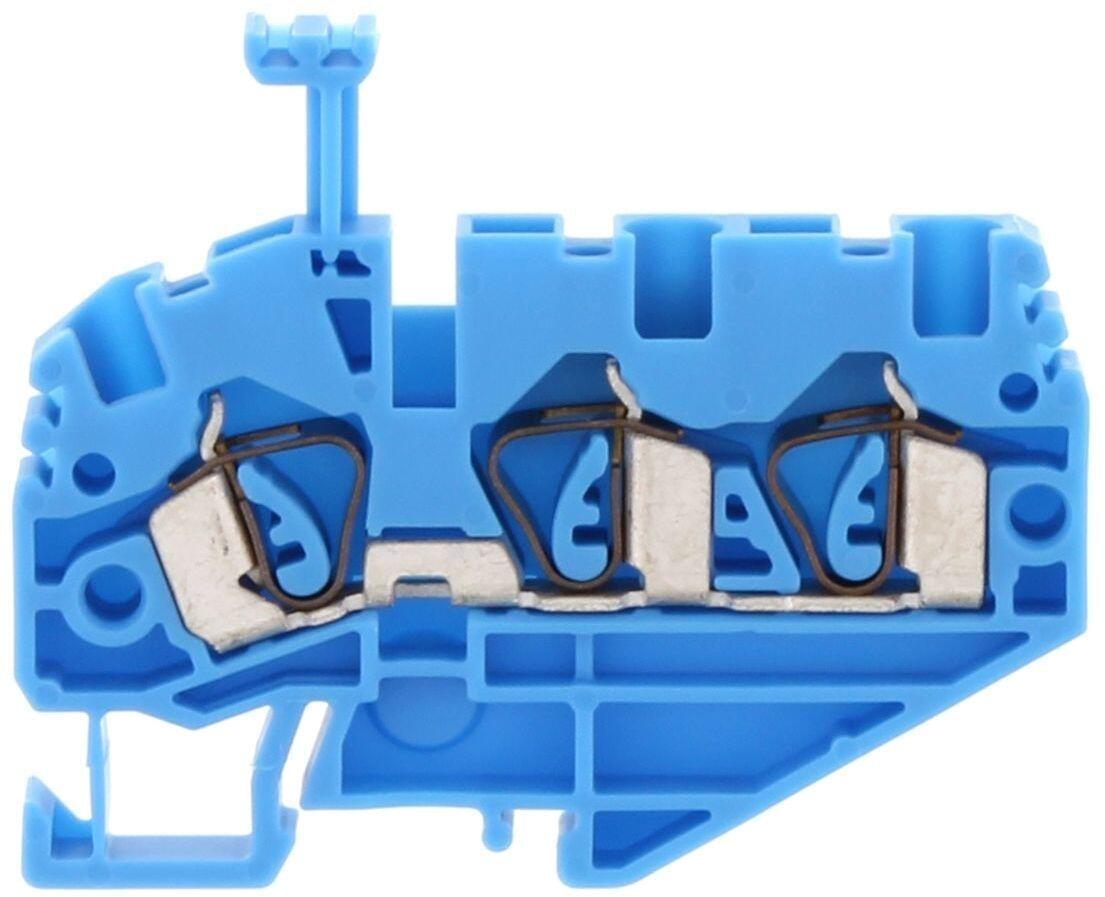

Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.5 Kopieret
Blå
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.8 Kopieret
Gul
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A/15
Art:
3599.9 Kopieret
Rød
800 V
24 A
24 A
TS 15/5,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.1 Kopieret
Grøn
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

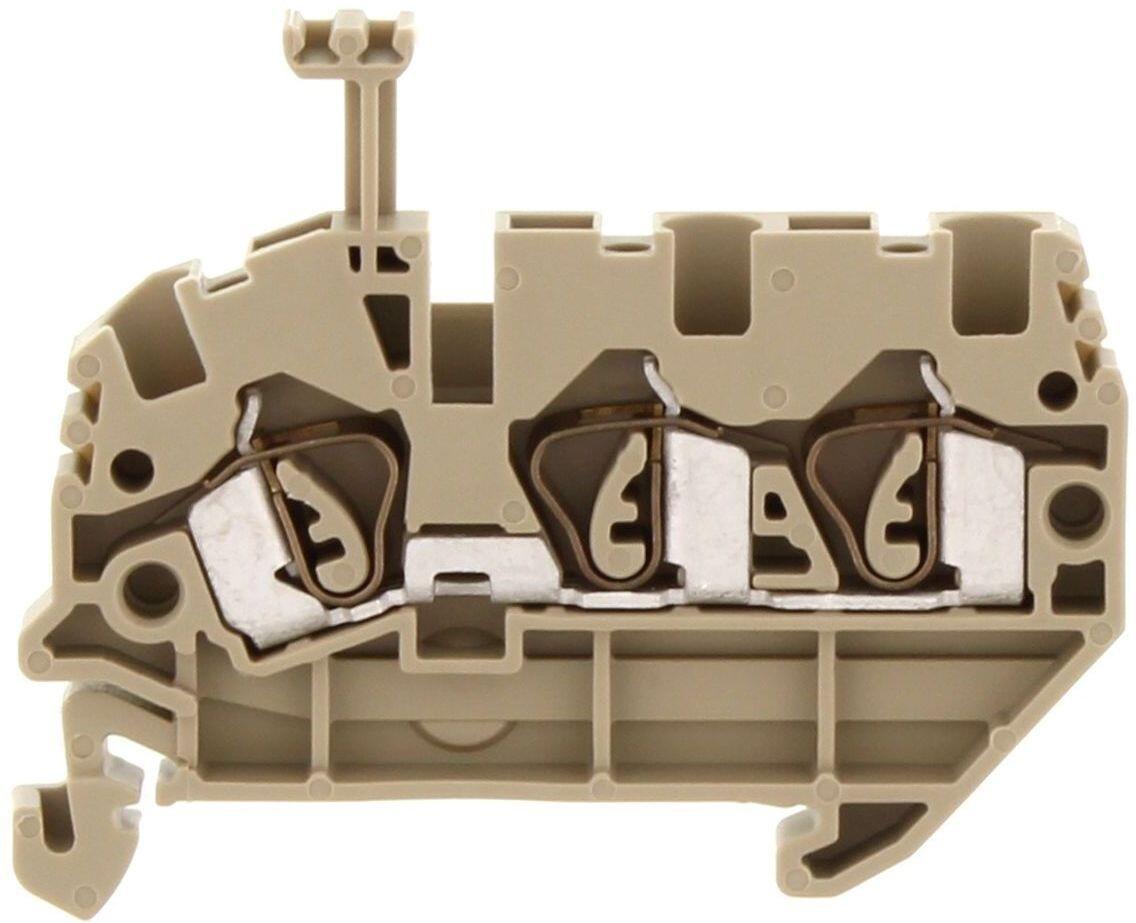

Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.2 Kopieret
Beige
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

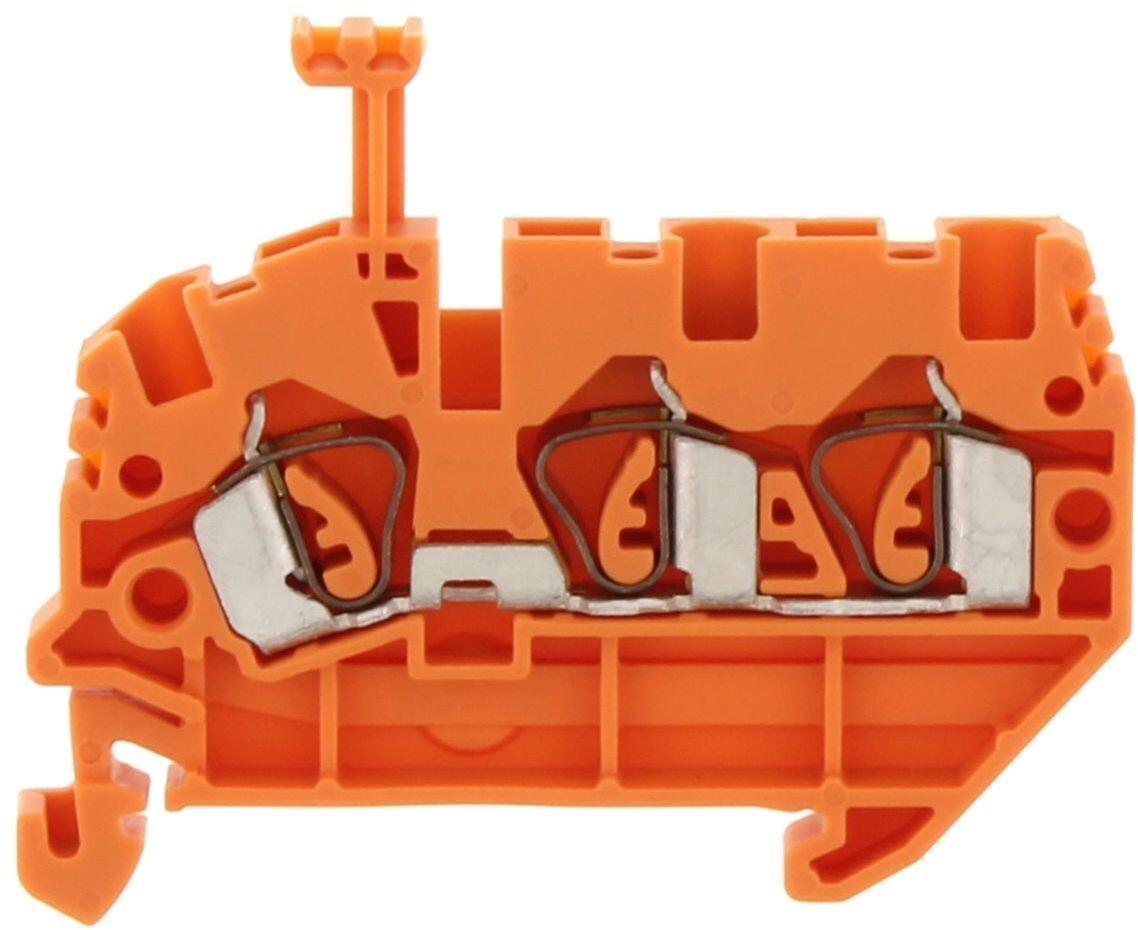

Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.3 Kopieret
Orange
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

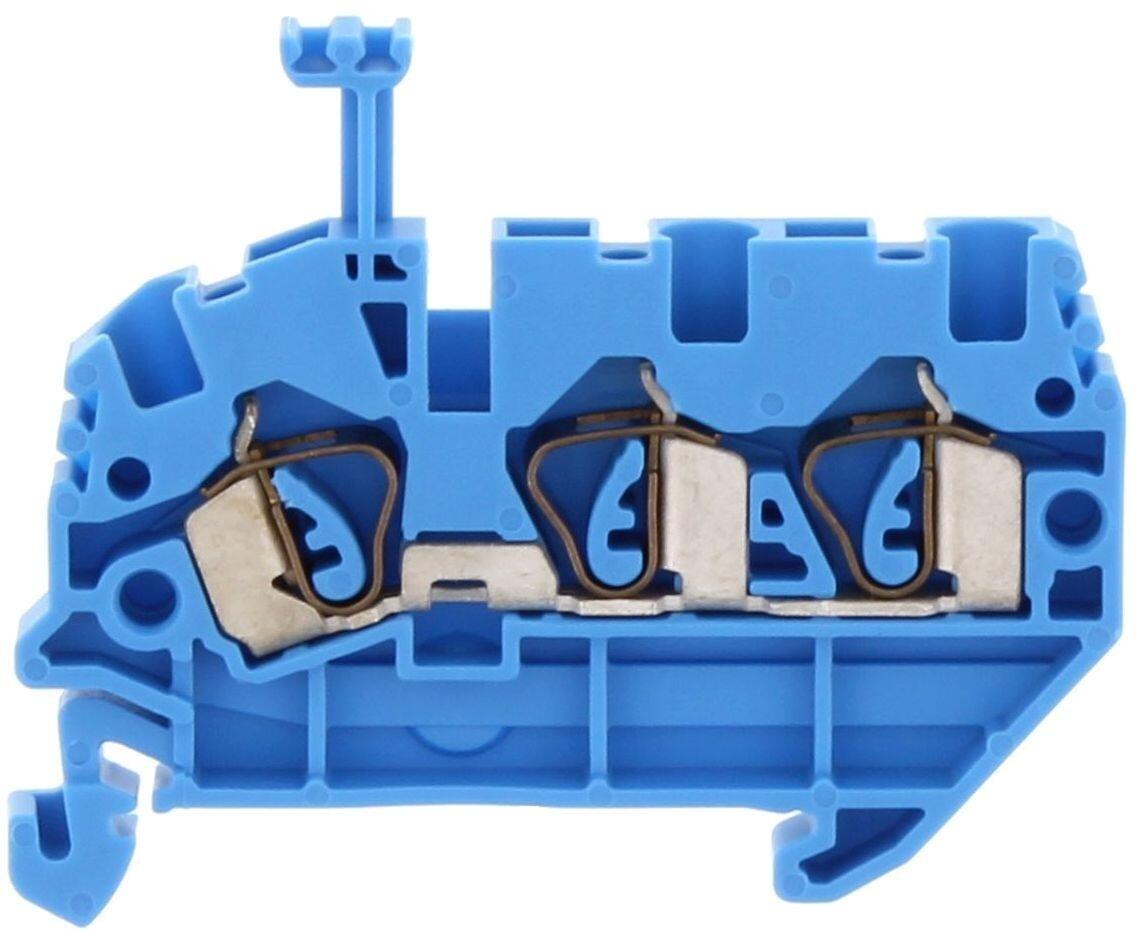

Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.5 Kopieret
Blå
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.8 Kopieret
Gul
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g
299866_877.tif
Fjederklemme 2,5mm² ZSRK 2,5/3A
Art:
3600.9 Kopieret
Rød
800 V
24 A
24 A
TS 35/7,5
8 kV
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
300 V
20 A
300 V
20 A
300 V
20 A
300 V
20 A
EN 60947-7-1:2009
8,06 g

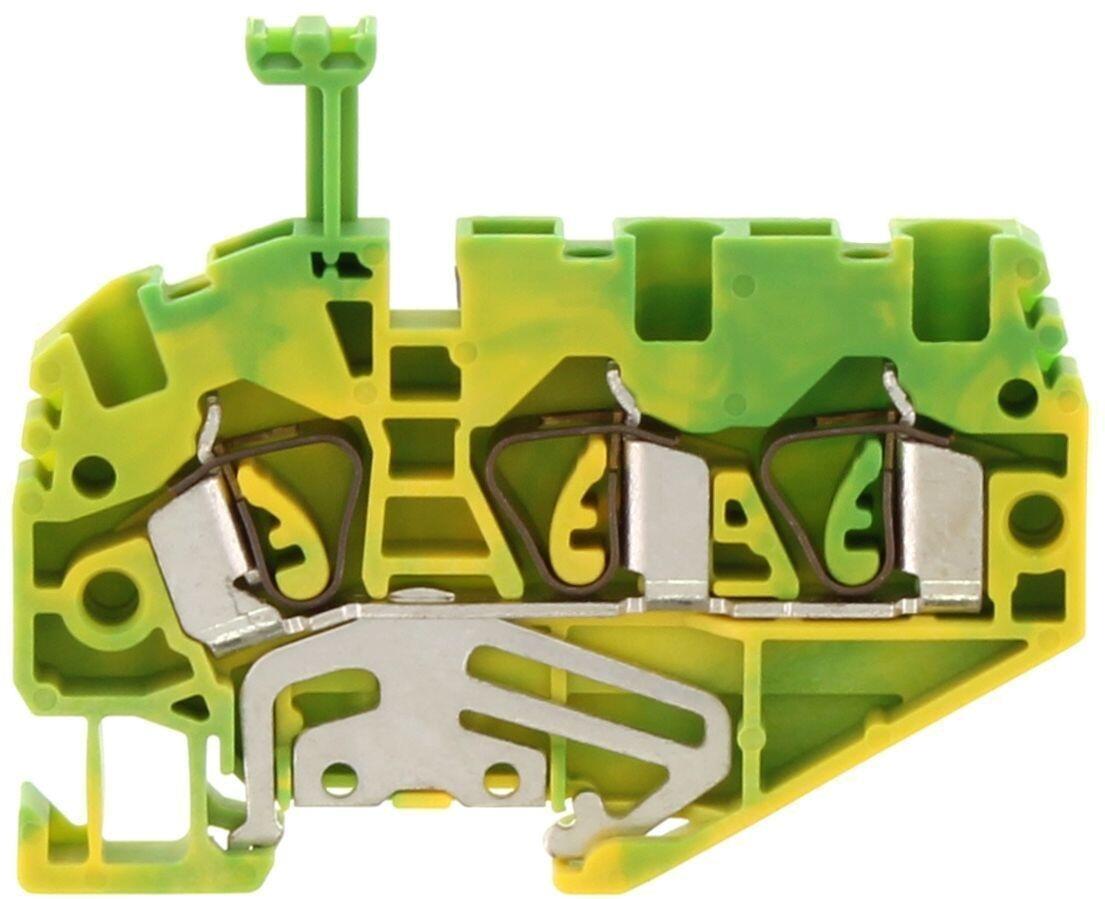

Fjederklemme 2,5mm² ZSLN 2,5/3A/15
Art:
3601.2 Kopieret
Grøn/gul
TS 15/5,5
UL, CSA, CSA US, cUL, KEMA KUR, EAC
52 mm
34 mm
3
EN 60947-7-2:2009
10 g

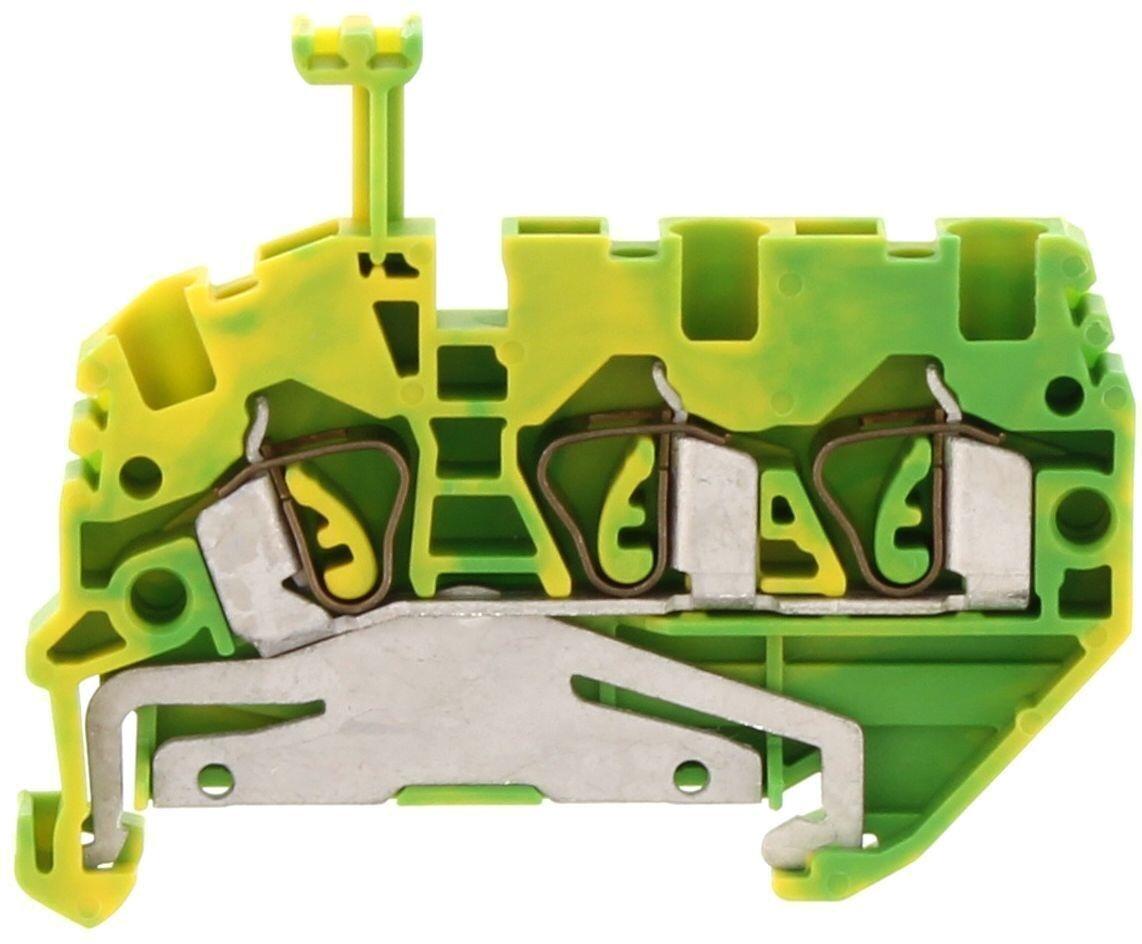

Fjederklemme 2,5mm² ZSLN 2,5/3A
Art:
3602.2 Kopieret
Grøn/gul
TS 35/7,5
UL, CSA, CSA US, cUL, KEMA KUR, EAC
55 mm
36,5 mm
3
EN 60947-7-2:2009
7,65 g

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Julie Magtengaard

Produktchef, El Automation

+4548106401
Send e-mail
Kundeservice
Har du har brug for hjælp? Kontakt os:
+4570106400
Send e-mail
Har du brug for hjælp? Klik her!
