CONTA-CLIP
ZTRK - (2,5 mm²)
Type: fjederkraft skilleklemme

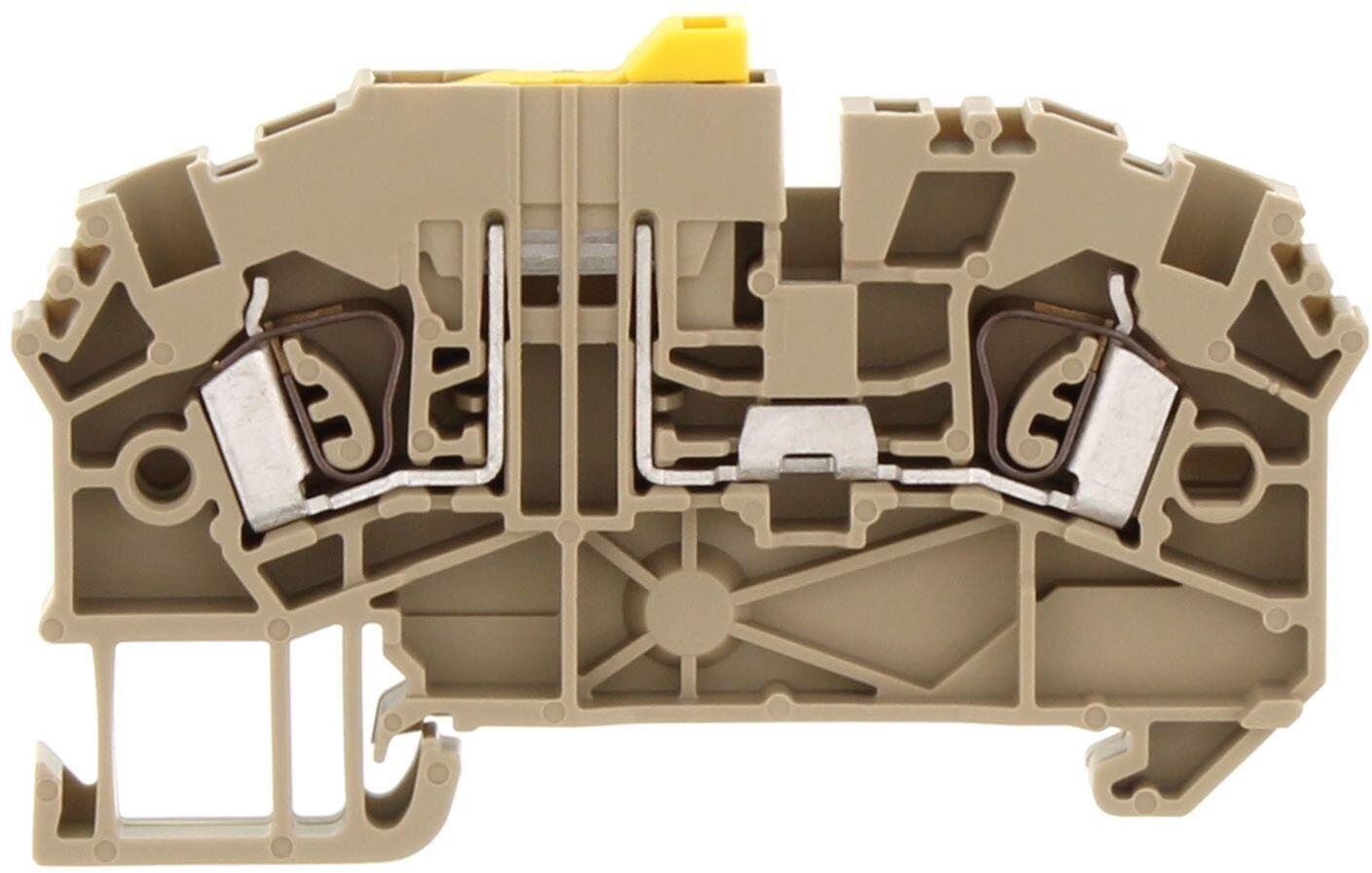

ZTRK 2,5 mm² skilleklemme er et DIN-skinnemodul baseret på fjederkraft, der er ideelt til strømlinet ledningsføring.
Den understøtter ledere op til 2,5 mm², klassificeret til 400 V / 18 A i henhold til IEC-standarder, med en impulsstrømstolerance på 6 kV og overspændingskategori III.
Med en kompakt bredde på 5,1 mm, en længde på 68 mm og en højde på 42,3 mm kan den nemt monteres på TS 35/7,5-skinner.
Den er fremstillet i flammehæmmende polyamid og er godkendt af CSA, CSA US og KEMA-Keur, hvilket sikrer sikker og forskriftsmæssig drift i industrielle skabe.
Spændfjederklemmen giver hurtig, værktøjsfri indsættelse af ledere og høj forbindelsesstabilitet, selv under vibrationer, hvilket er et fremtrædende træk ved CONTA-CONNECTs fjederkraft-serie.
I praksis udmærker ZTRK-terminaler sig i kontrolpaneler og maskiner, hvor der ofte er behov for isolering mellem kredsløb eller belastninger.

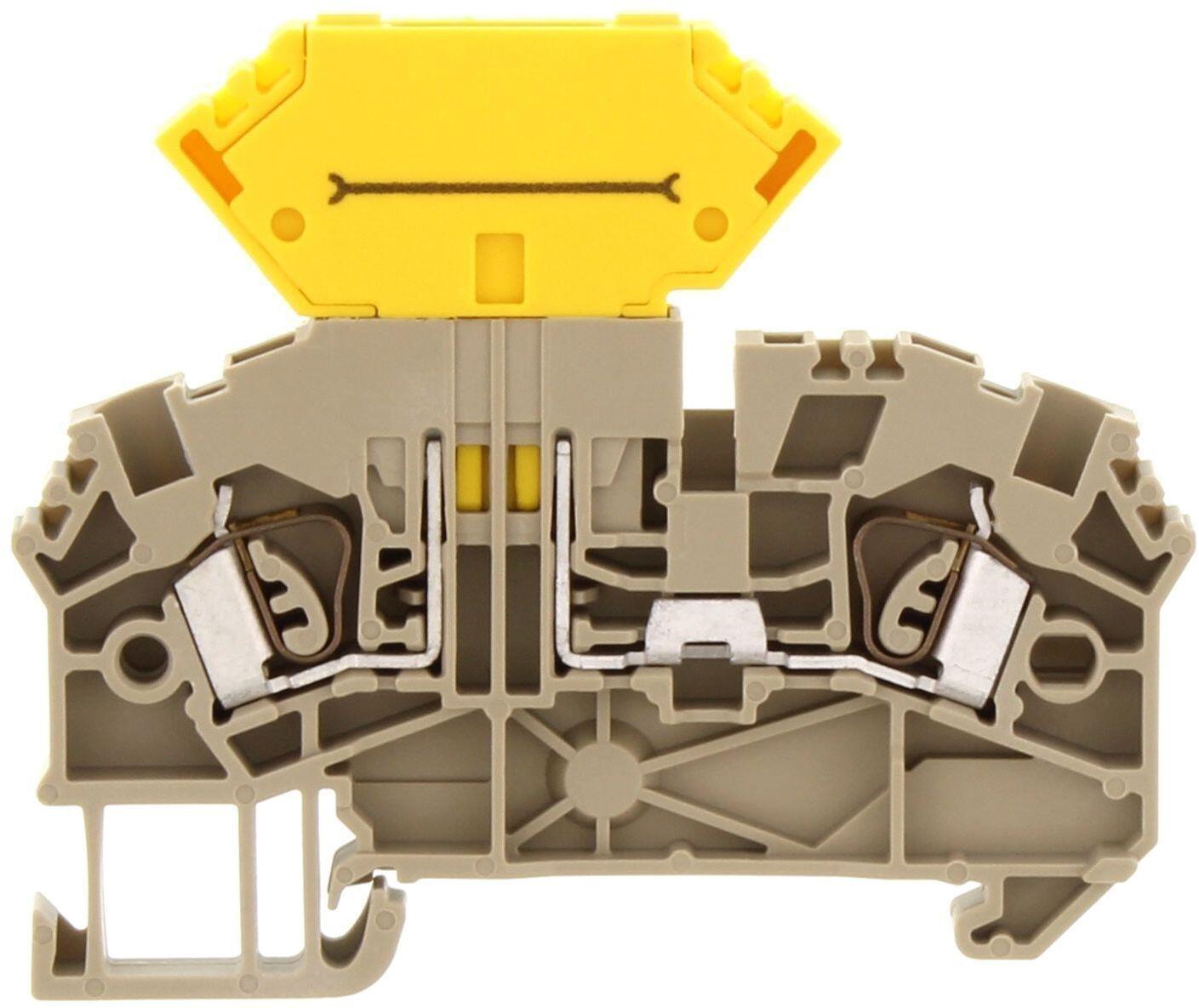

Den integrerede afbryderklinge muliggør nem afbrydelse af kredsløbet til test eller vedligeholdelse uden at forstyrre andre linjer.
Dens smalle profil er perfekt til installationer med høj tæthed, mens spændfjederklemmen fremskynder installationen, hvilket er ideelt for feltingeniører og produktionslinjer.
Med sin robuste isolering (forureningsgrad 3) og testklare design er ZTRK en pålidelig, effektiv løsning til strømlinede, sikkerhedsbevidste DIN-skinne-ledningssystemer.
- Knivisolering
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 °C...+120 °C
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |
| Farve | Beige |
| Nominel spænding IEC | 400 V |
| Nominel strøm IEC | 18 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 6 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | CSA, CSA US, KEMA KUR |
| Additional information | with disconnect blade |
Dimensioner |
|
| Længde | 68 mm |
| Bredde | 5,1 mm |
| Højde monteret på TS 35/7,5 | 42,3 mm |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 1 pc |
| Antal test pick off muligheder | 2 pc |
| Tværsnit enkelt ledning fra | 0,5 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
*Invisible Heading* |
|
|---|---|
| Tværsnit fintrådet ledning fra | 0,5 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,5 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 20 |
| Nominel ledetværsnit til (AWG) | 12 |
| Afisoleringslængde | 10 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| CSA test standard | C22.2 No 158 |
| CSAus test standard | UL 1059 |
| KEMA KEUR test standard | EN 60947-7-1:2009, EN 60947-7-3:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | CZ |
| Vægt | 9,82 g |
| Pakningsstørrelse | 100 pc |
Produktbeskrivelse
ZTRK 2,5 mm² skilleklemme er et DIN-skinnemodul baseret på fjederkraft, der er ideelt til strømlinet ledningsføring.
Den understøtter ledere op til 2,5 mm², klassificeret til 400 V / 18 A i henhold til IEC-standarder, med en impulsstrømstolerance på 6 kV og overspændingskategori III.
Med en kompakt bredde på 5,1 mm, en længde på 68 mm og en højde på 42,3 mm kan den nemt monteres på TS 35/7,5-skinner.
Den er fremstillet i flammehæmmende polyamid og er godkendt af CSA, CSA US og KEMA-Keur, hvilket sikrer sikker og forskriftsmæssig drift i industrielle skabe.
Spændfjederklemmen giver hurtig, værktøjsfri indsættelse af ledere og høj forbindelsesstabilitet, selv under vibrationer, hvilket er et fremtrædende træk ved CONTA-CONNECTs fjederkraft-serie.
I praksis udmærker ZTRK-terminaler sig i kontrolpaneler og maskiner, hvor der ofte er behov for isolering mellem kredsløb eller belastninger.
Den integrerede afbryderklinge muliggør nem afbrydelse af kredsløbet til test eller vedligeholdelse uden at forstyrre andre linjer.
Dens smalle profil er perfekt til installationer med høj tæthed, mens spændfjederklemmen fremskynder installationen, hvilket er ideelt for feltingeniører og produktionslinjer.
Med sin robuste isolering (forureningsgrad 3) og testklare design er ZTRK en pålidelig, effektiv løsning til strømlinede, sikkerhedsbevidste DIN-skinne-ledningssystemer.
