CONTA-CLIP

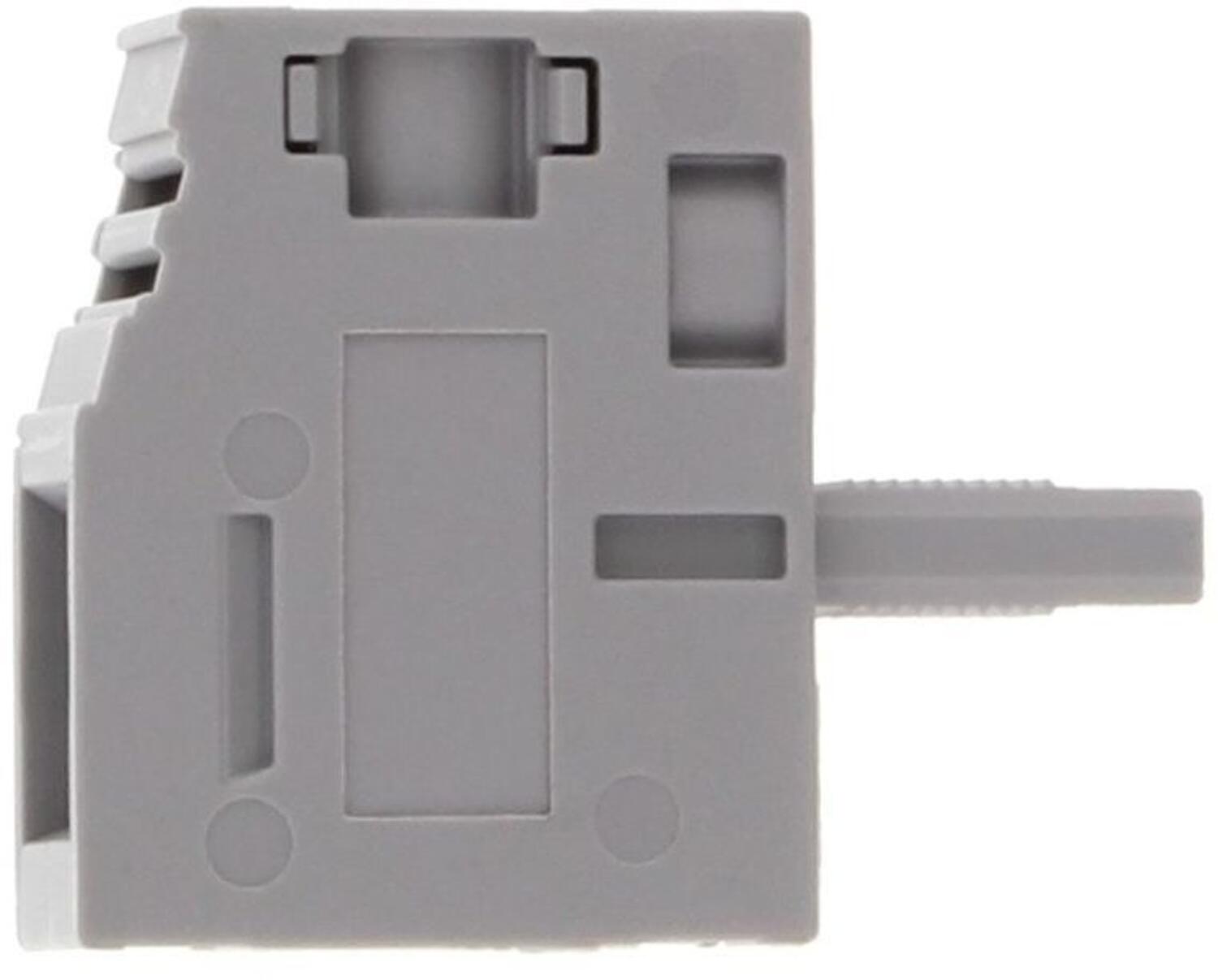

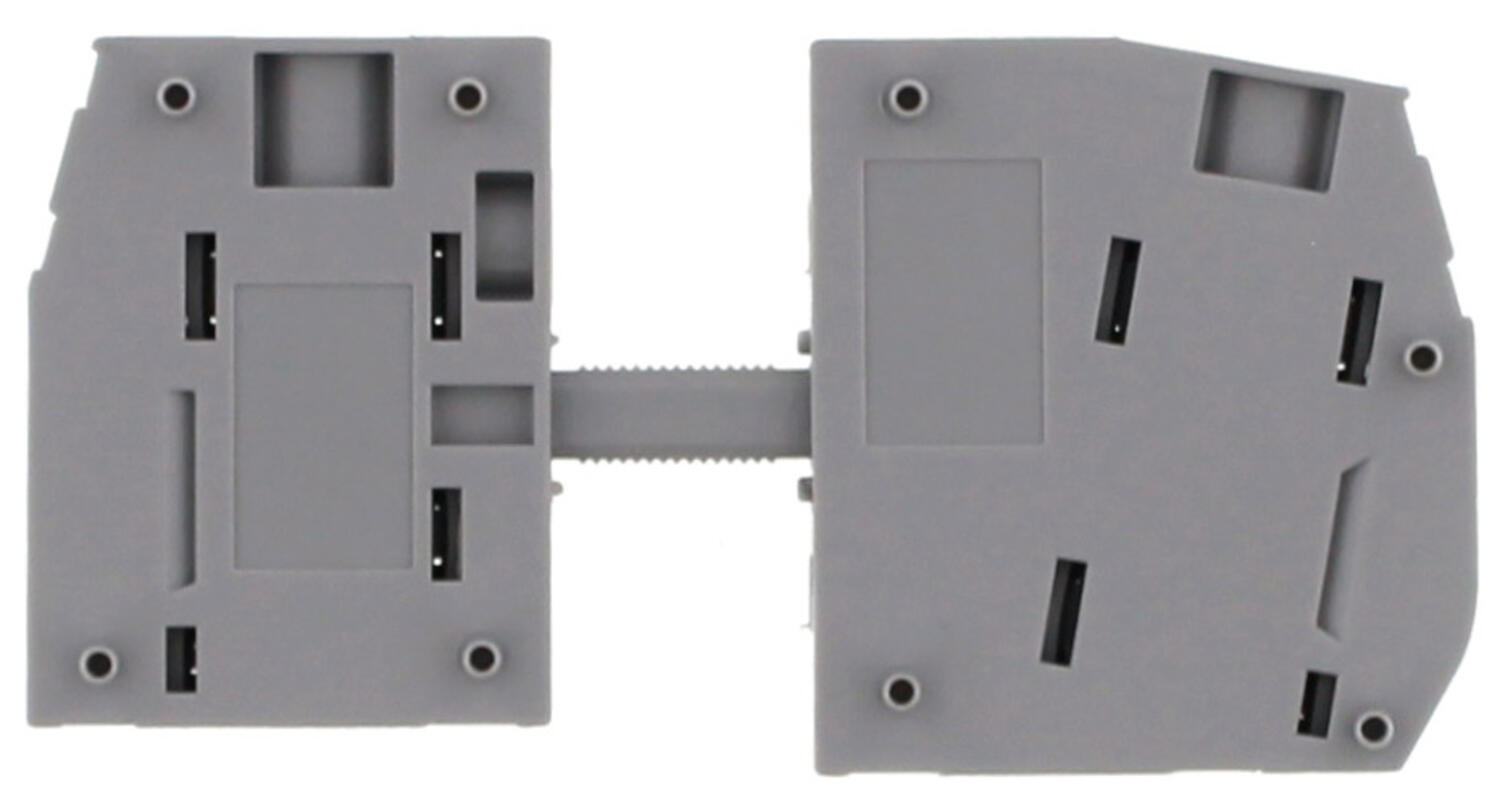

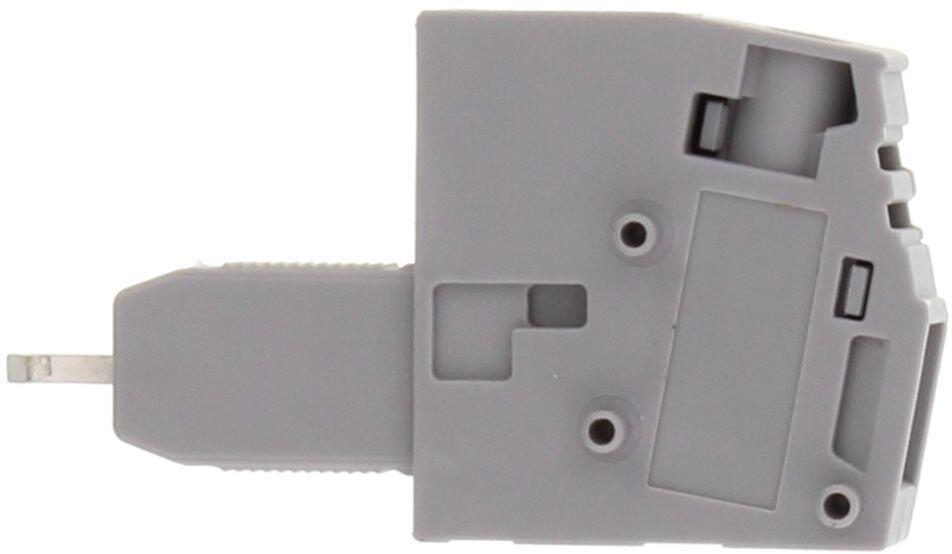

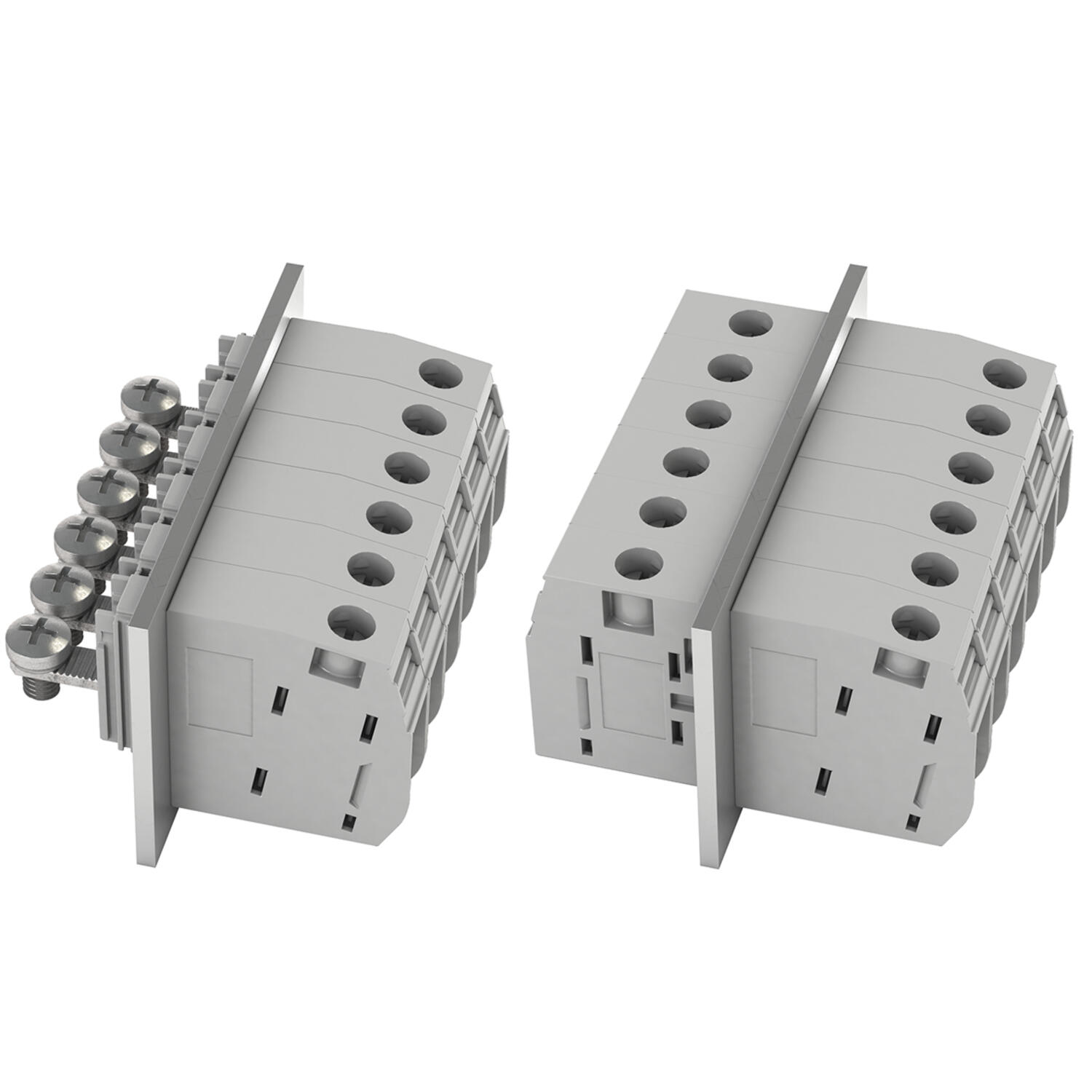

SDK - (4-16 mm²)
Type: skrue gennemgangsklemme & tilbehør

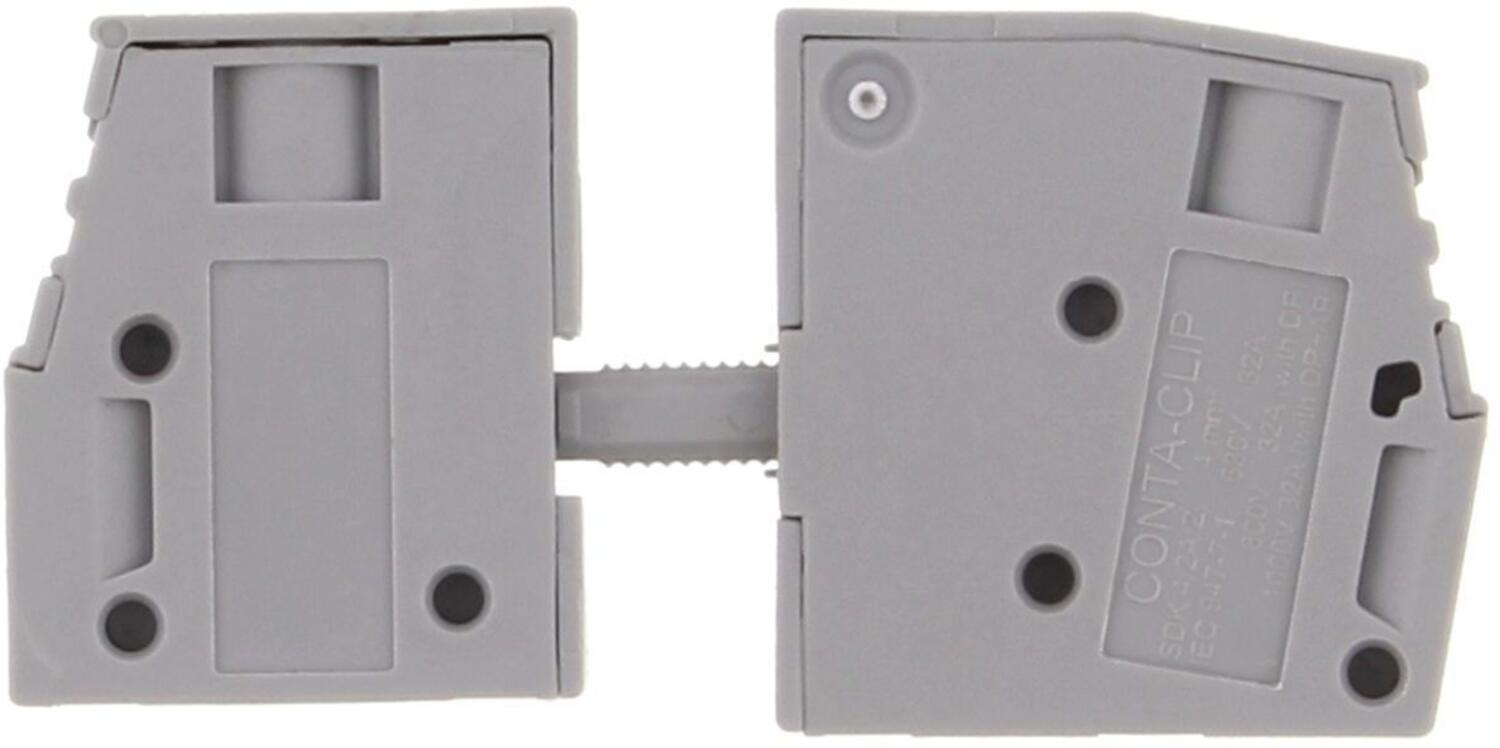

CONTACLIP’s SDK gennemgangsklemmer er et modulbaseret system som kan tilpasses til mange forskellige applikationer.
Systemkomponenter kan kombineres afhængig af ønsker til et maksimalt spændingsniveau på 1000 V (UL 600 V).
Den isolerede del er lavet af polyamid 6,6 UL 94 V0.

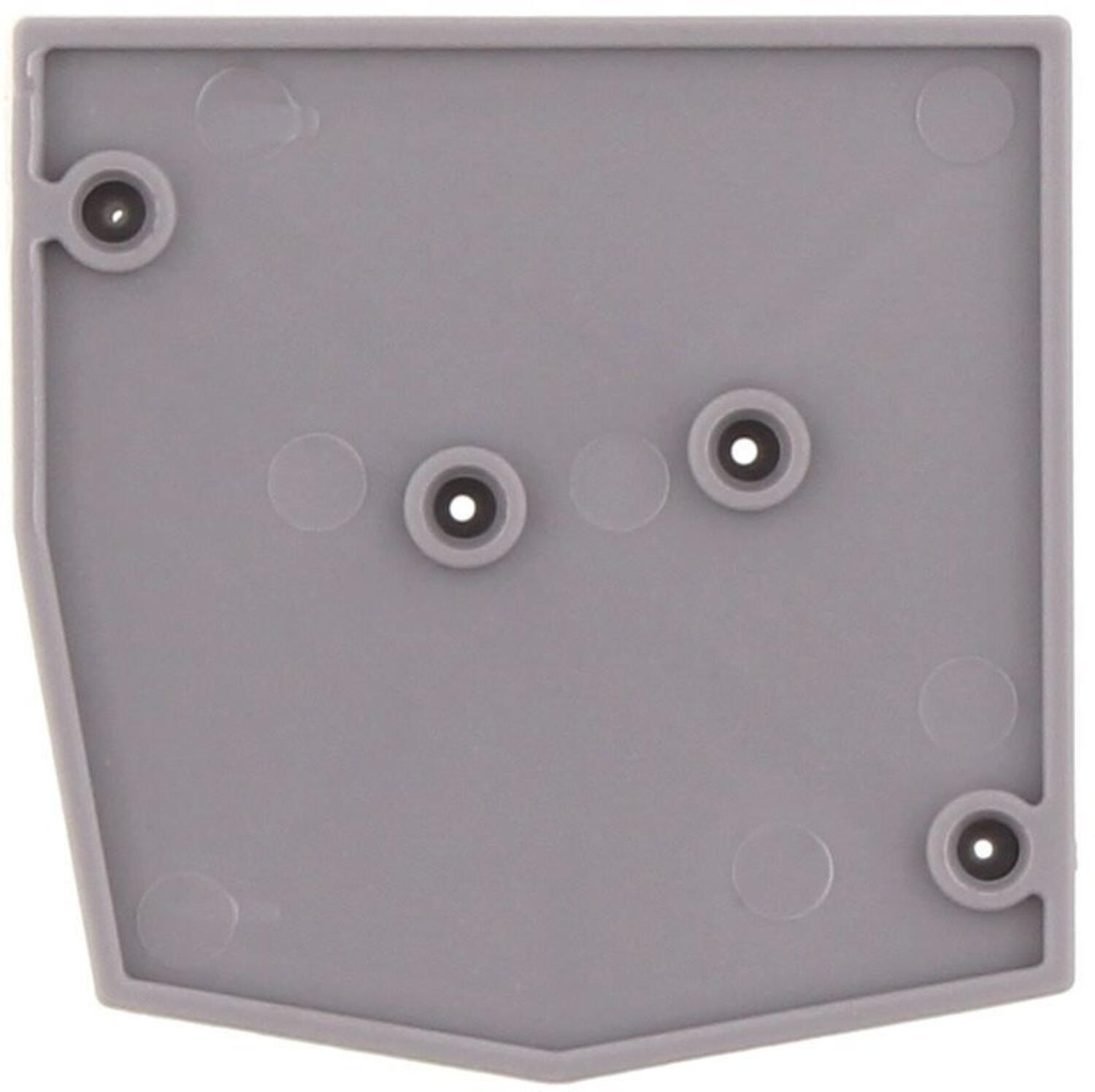

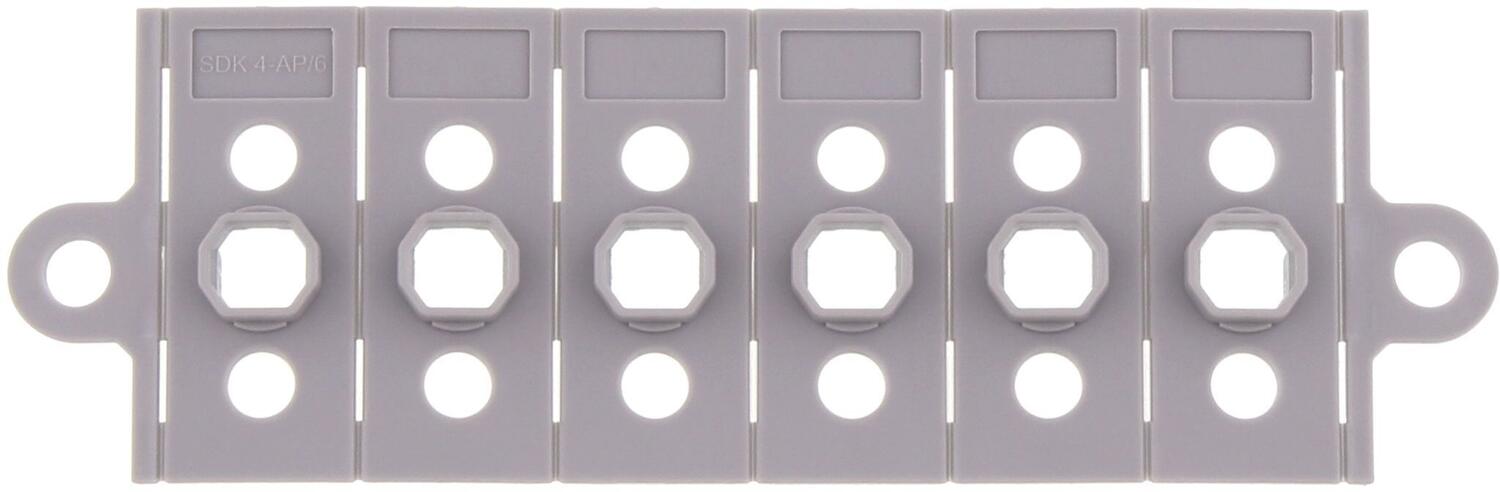

Systemer inkluderer også flangeplader for forbedret mekanisk stabilitet.
SDK gennemgangsklemmesystemet benytter klemmemærkning type PMC SB- eller PMC BSTR
Brugerdefinerede farver
Den komplette serie er tilgængelig i kundespecifikke farver på forespørgsel.
Standard-gennemgangsterminalerne leveres i grå.
Høj effektivitet

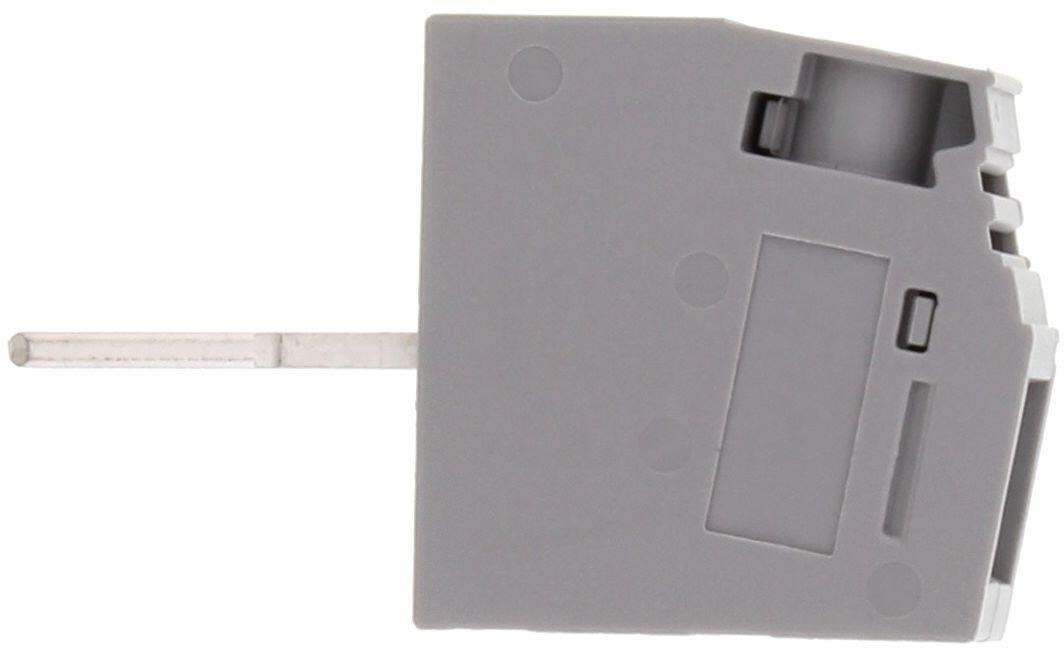

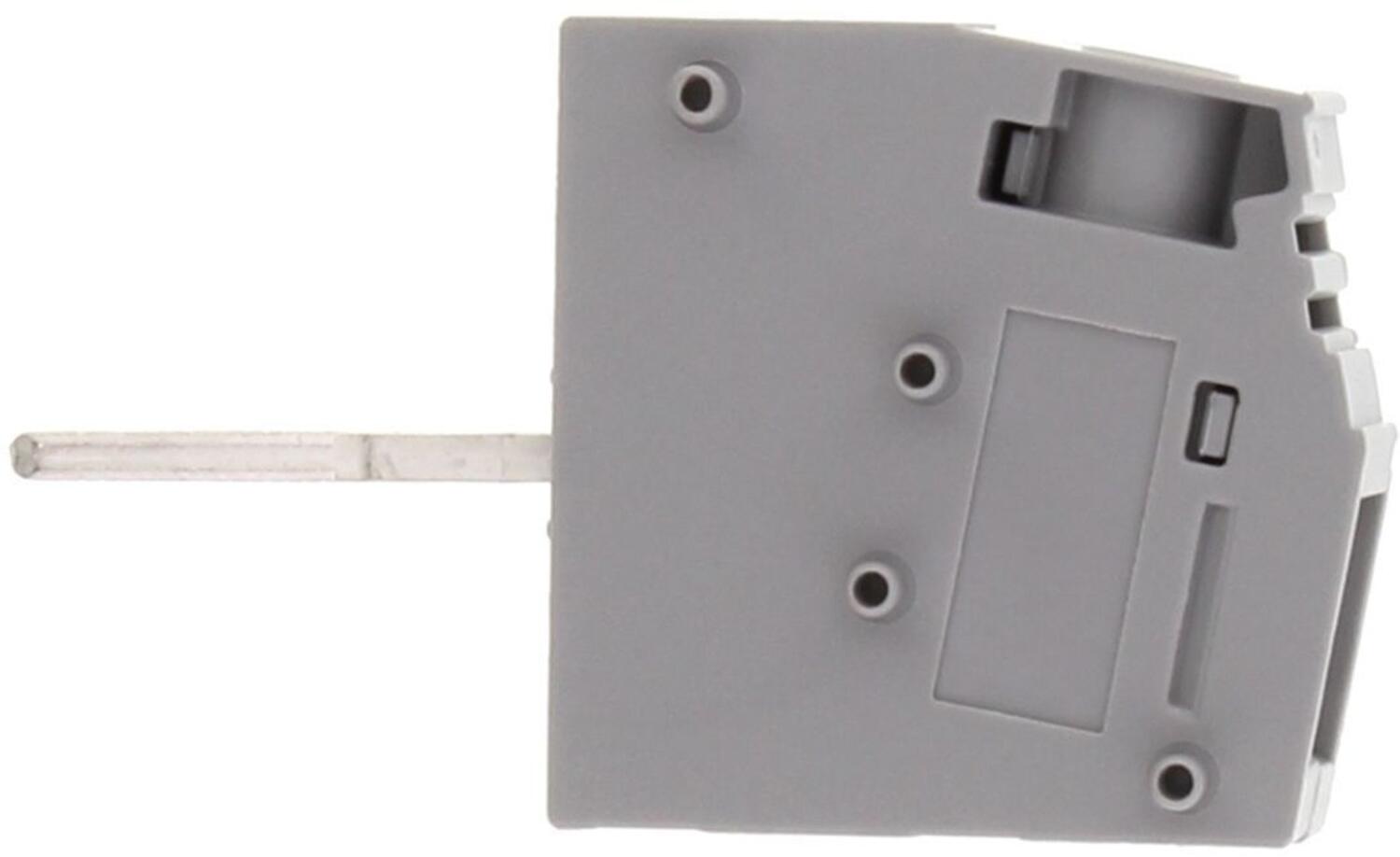

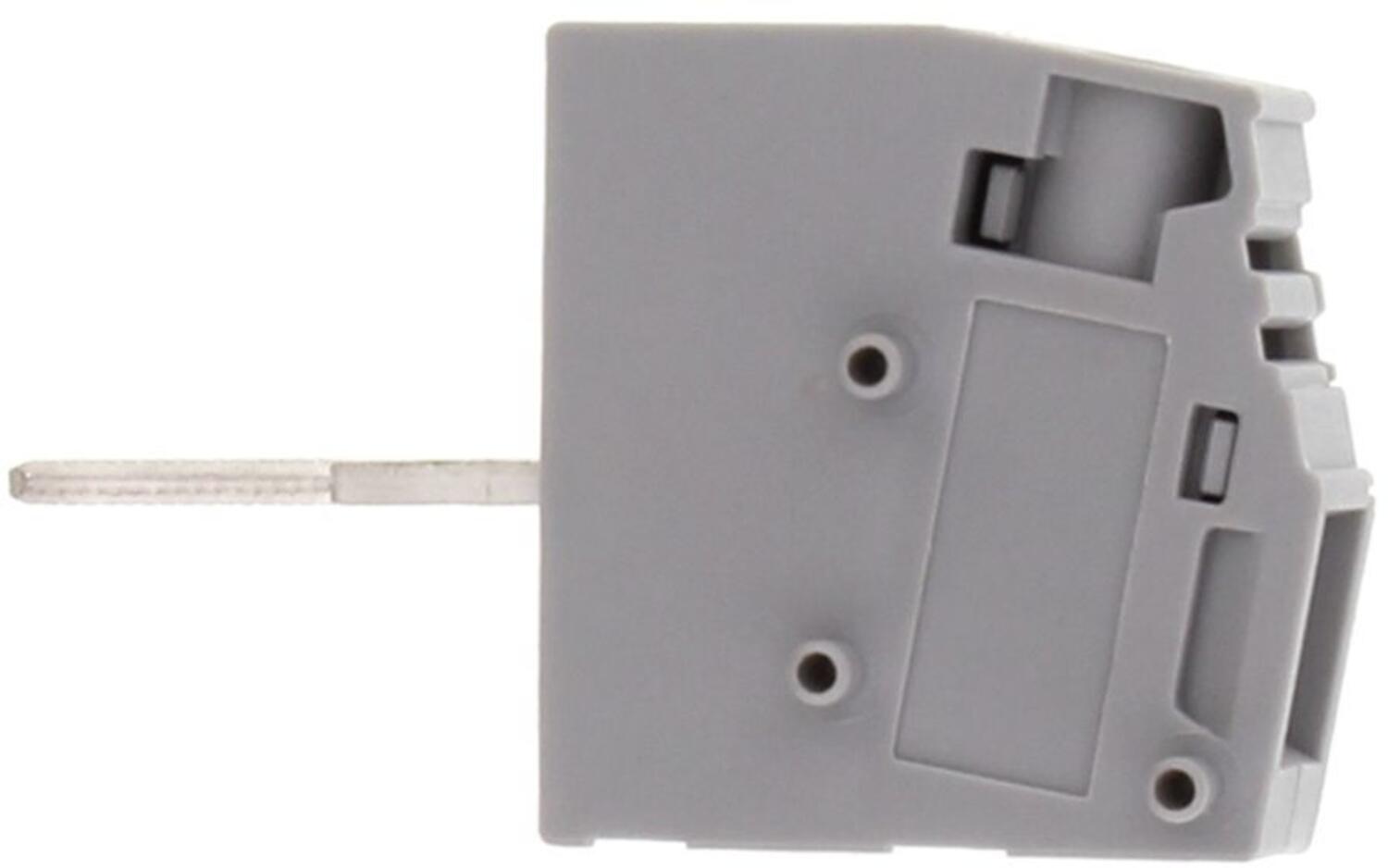

Indkapsling af elektriske komponenter resulterer i øget varmeafledning og forbedrede elektriske egenskaber. Skrue/lodde varianten af SDK-gennemgangsklemmer er designet til at forbinde det interne med eksterne forbindelser i indkapslede enheder på den bedst mulige måde.
Praktiske at montere side om side.
Enkelt og let kan systemnet tilpasses til forskellige former for blok varianter som kan tilpasses til applikationen.
Praktiske mærkningsmuligheder.
SDK gennemgangklemmerne har en mærkningskanal, som kan bruges til at vedhæfte PMC SB og PMC BSTR mærker for en tydelig og holdbar mærkning
- Forskellige farver efter kundeønske
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- Mange opbygningsmuligheder fra enkeltpolede til mangepolede
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 4 mm² |
| Farve | Grå |
| Nominel spænding IEC | 630 V |
| Nominel strøm IEC | 32 A |
| Laststrøm max | 41 A |
| Montage | Direkte montering |
| Nominel impulsspænding | 6 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, cUL, KEMA KUR, EAC |
Dimensioner |
|
| Tykkelse på monteringsplade, maks. | 4 mm |
Forbindelses data |
|
| Plug gauge iht. EN 60 947-1 | A4 |
| Antal poler | 1 |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 6 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 6 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 4 mm² |
| Nominel ledertværsnit fra (AWG) | 26 |
| Nominel ledetværsnit til (AWG) | 10 |
| Afisoleringslængde | 10 mm |
*Invisible Heading* |
|
|---|---|

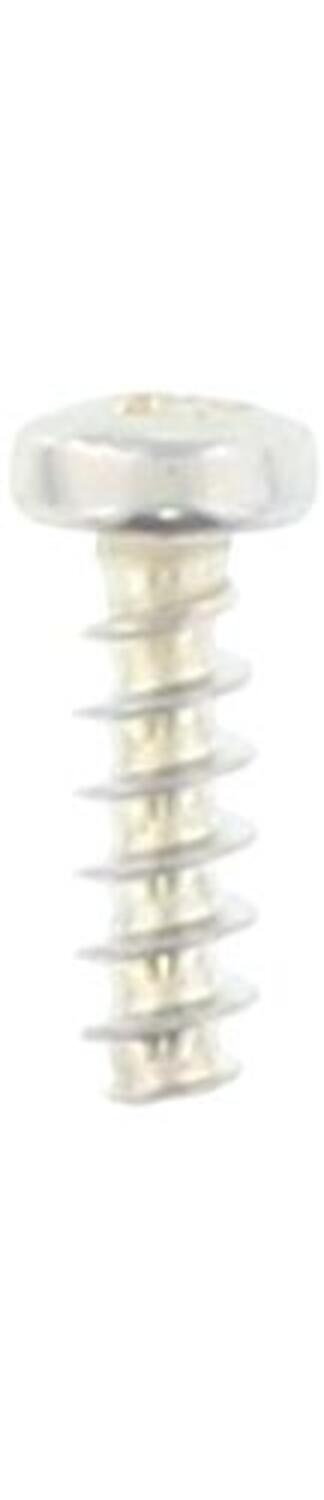

| Skruestørrelse | M 3 |
| Skruetype | Lige |
| Tilspændingsmoment min. | 0,5 |
| Tilspændingsmoment max | 1 |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding UL | 300 V |
| Mærkestrøm UL | 30 A |
| UL test standard | UL 1059 |
| Nominel spænding cUL | 300 V |
| Nominel strøm cUL | 30 A |
| cUL test standard | C22.2 No 158 |
| EAC test standard | TR ZU 004/2011 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 13,91 g |
| Pakningsstørrelse | 50 pc |
Produktbeskrivelse
CONTACLIP’s SDK gennemgangsklemmer er et modulbaseret system som kan tilpasses til mange forskellige applikationer.
Systemkomponenter kan kombineres afhængig af ønsker til et maksimalt spændingsniveau på 1000 V (UL 600 V).
Den isolerede del er lavet af polyamid 6,6 UL 94 V0.
Systemer inkluderer også flangeplader for forbedret mekanisk stabilitet.
SDK gennemgangsklemmesystemet benytter klemmemærkning type PMC SB- eller PMC BSTR
Brugerdefinerede farver
Den komplette serie er tilgængelig i kundespecifikke farver på forespørgsel.
Standard-gennemgangsterminalerne leveres i grå.
Høj effektivitet
Indkapsling af elektriske komponenter resulterer i øget varmeafledning og forbedrede elektriske egenskaber. Skrue/lodde varianten af SDK-gennemgangsklemmer er designet til at forbinde det interne med eksterne forbindelser i indkapslede enheder på den bedst mulige måde.
Praktiske at montere side om side.
Enkelt og let kan systemnet tilpasses til forskellige former for blok varianter som kan tilpasses til applikationen.
Praktiske mærkningsmuligheder.
SDK gennemgangklemmerne har en mærkningskanal, som kan bruges til at vedhæfte PMC SB og PMC BSTR mærker for en tydelig og holdbar mærkning
