CONTA-CLIP
FDLIS - (2,5-4 mm²)
Type: push-in 3-leder installationsklemme

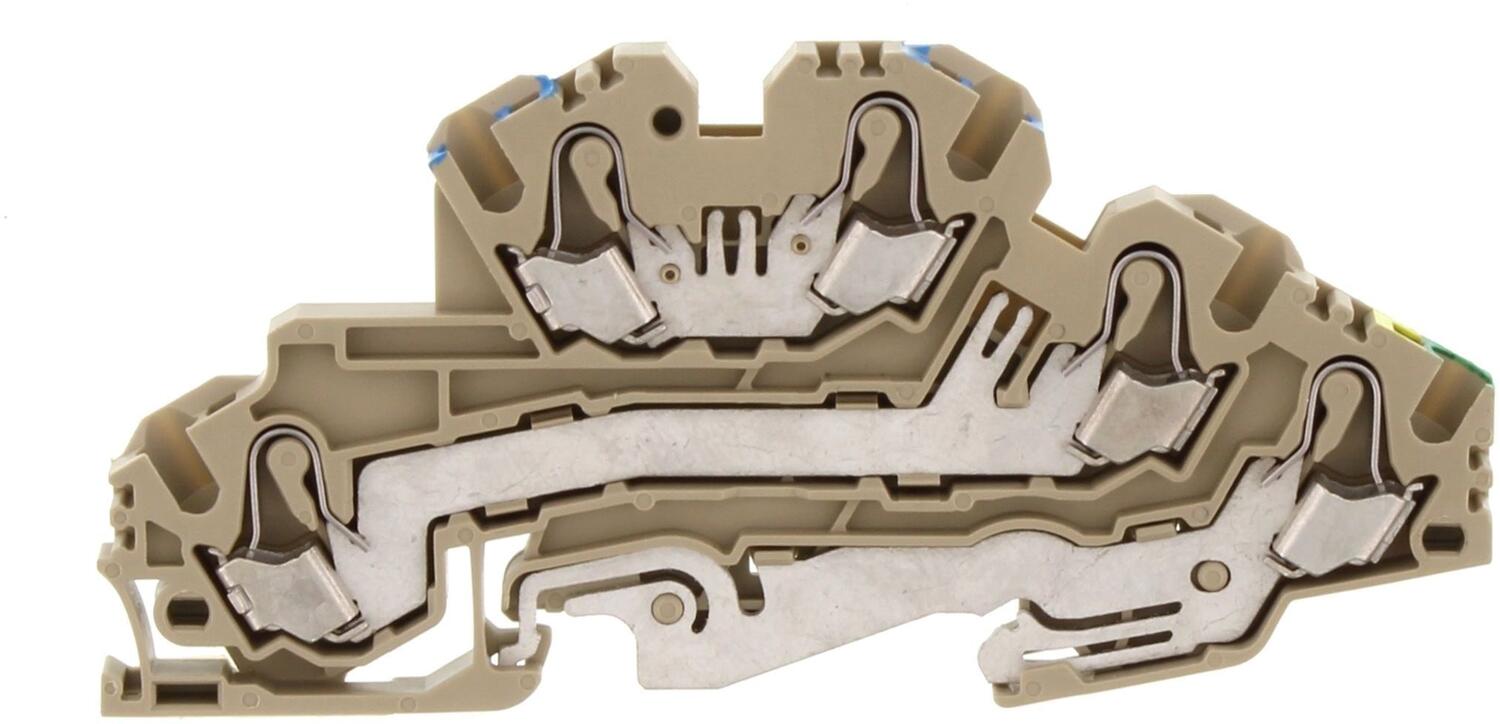

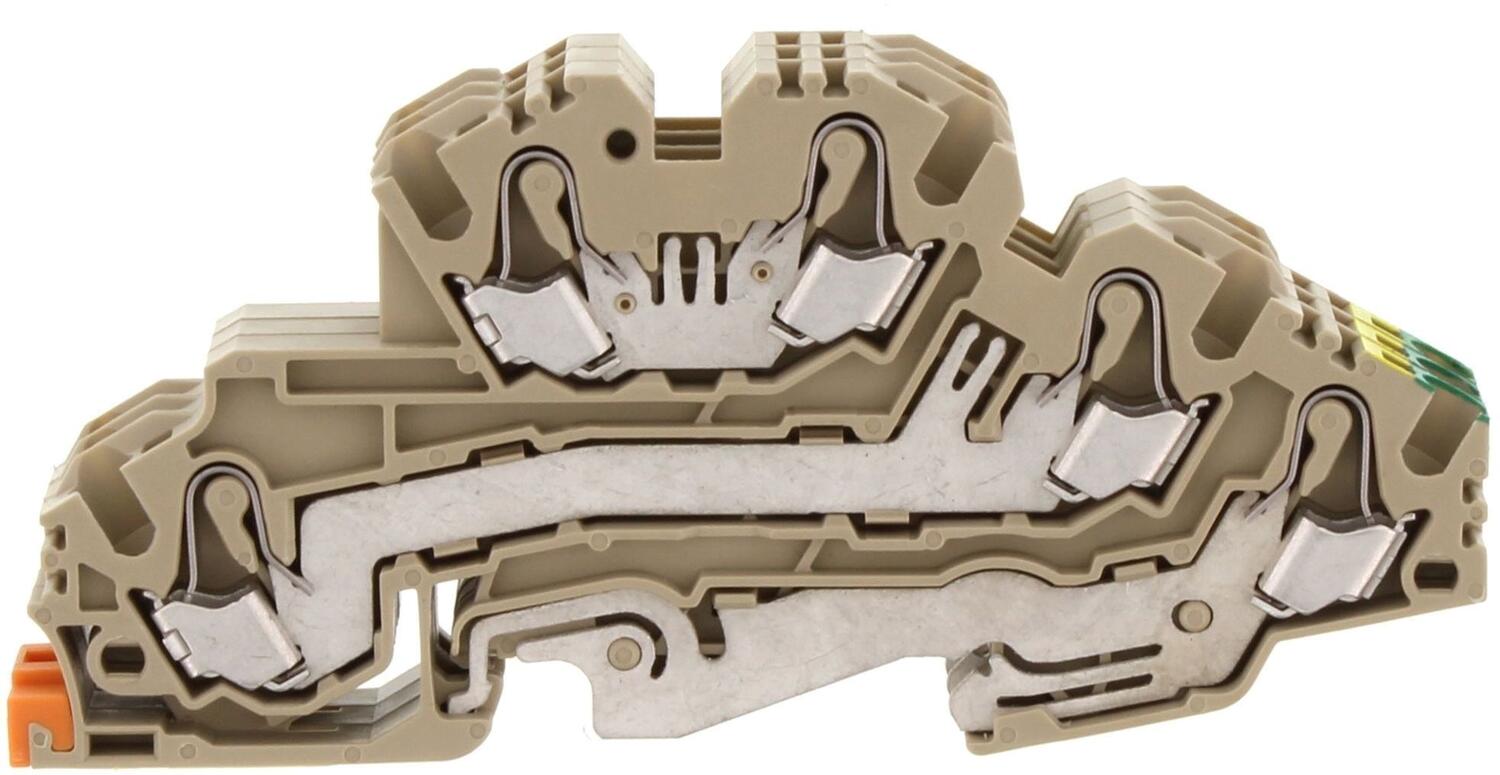

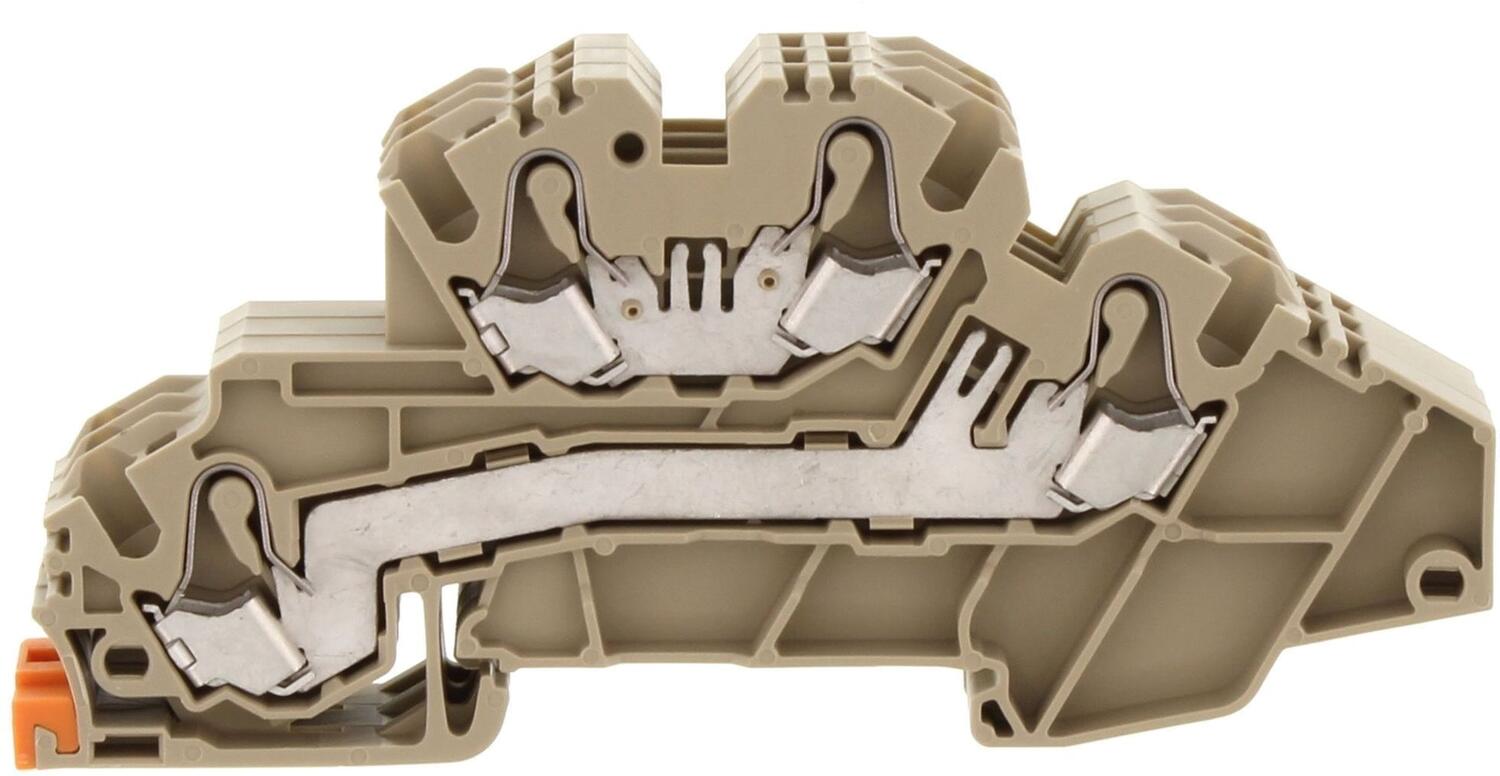

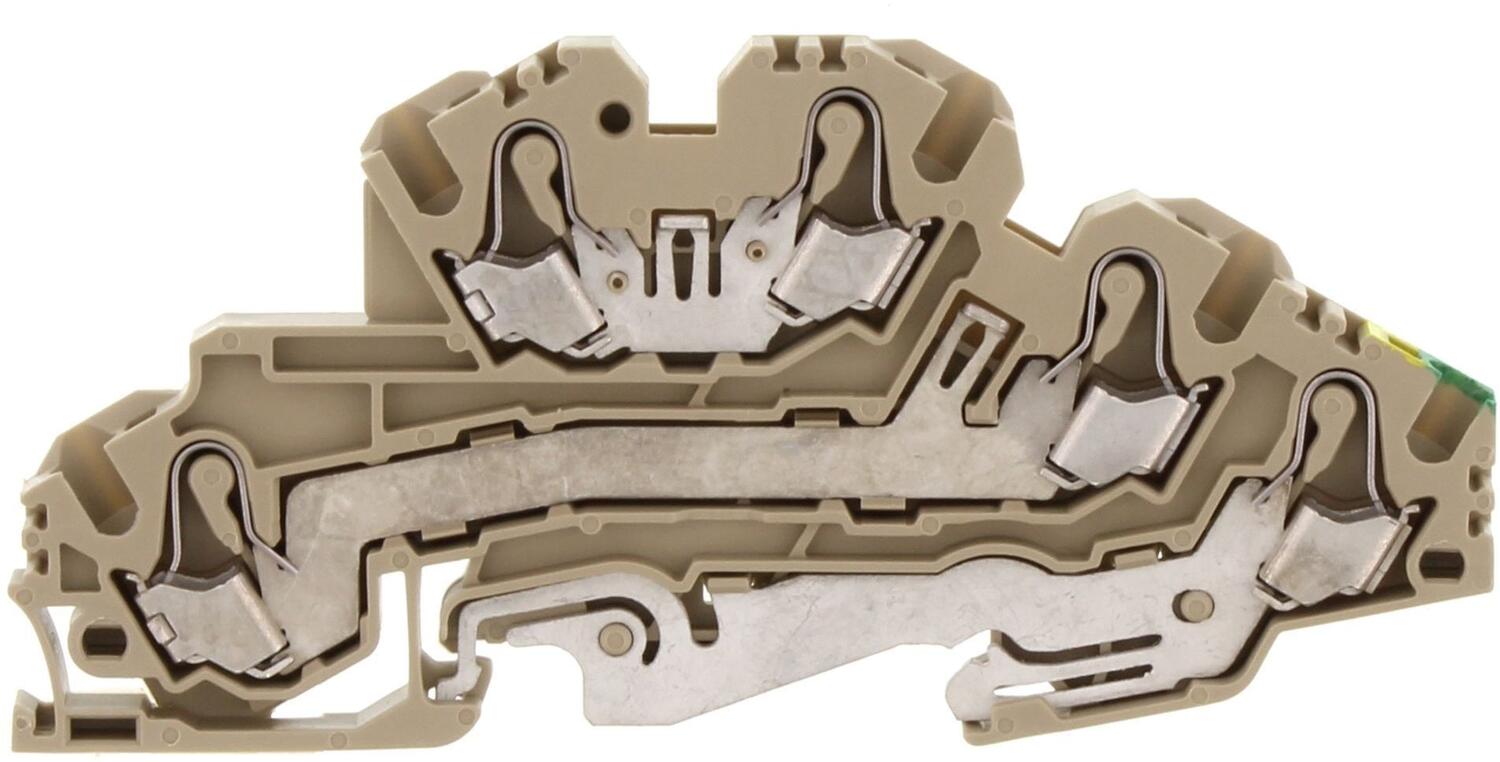

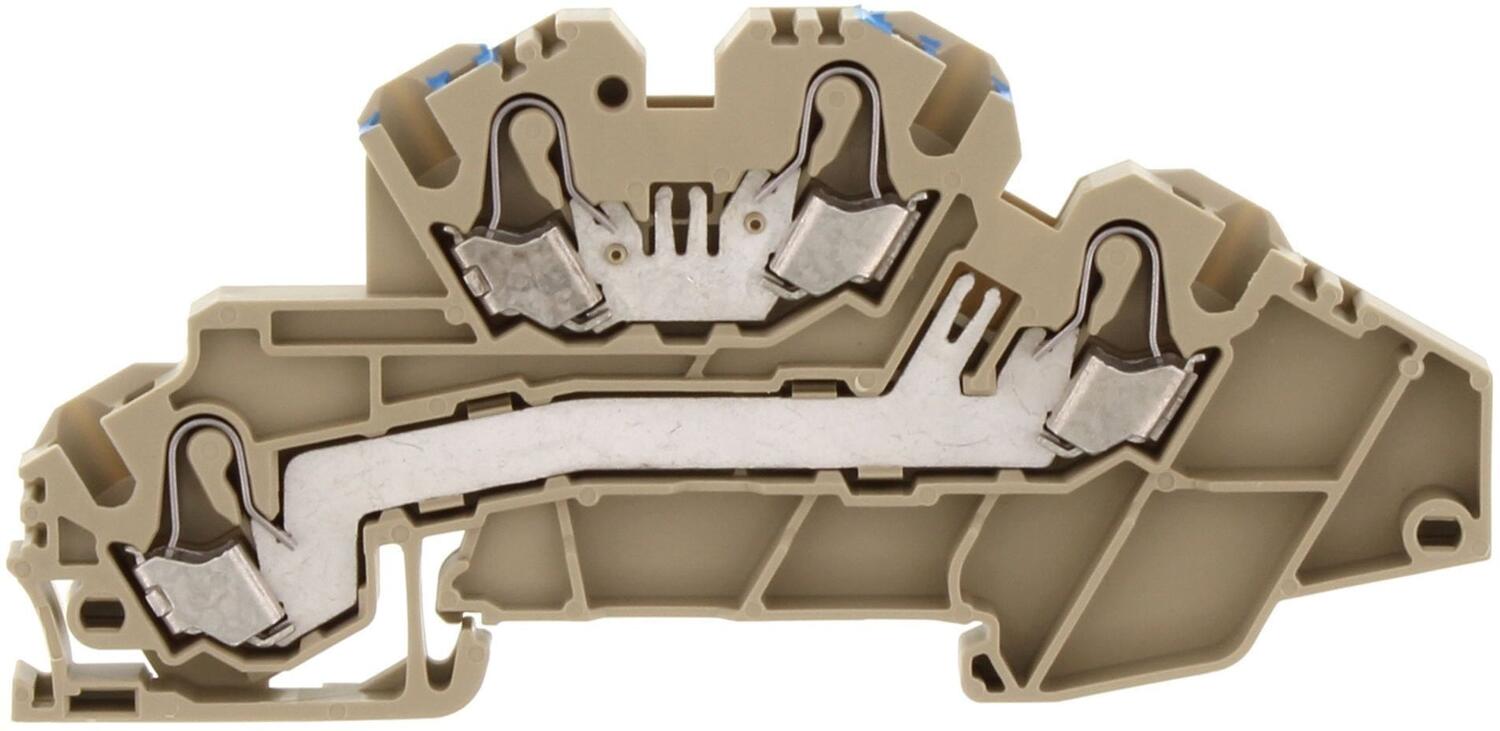

FDLIS Push-In 3-leder-installationsklemme 2,5-4 mm² fra Conta-Clip, en kompakt klemme designet til strømfordeling.
Serien består af seks forskellige blokke, der kan bruges i enfasede eller 3-fasede installationer på op til 32 A. Massive ledninger eller flertrådede kabler med kabelsko kan indsættes direkte i terminalerne uden brug af værktøj.
Disse blokke omfatter en version, der tilsluttes direkte til DIN-skinnen for jordforbindelse.

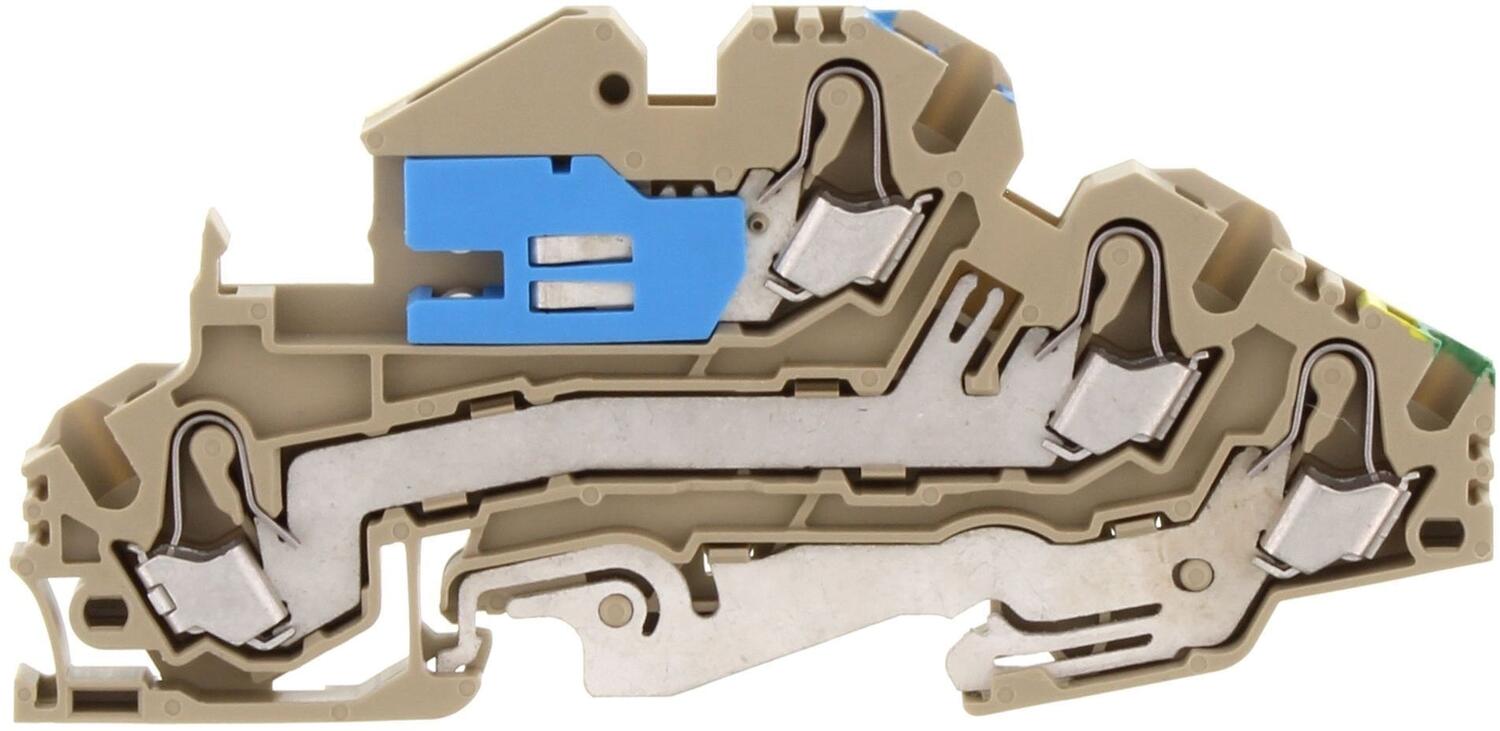

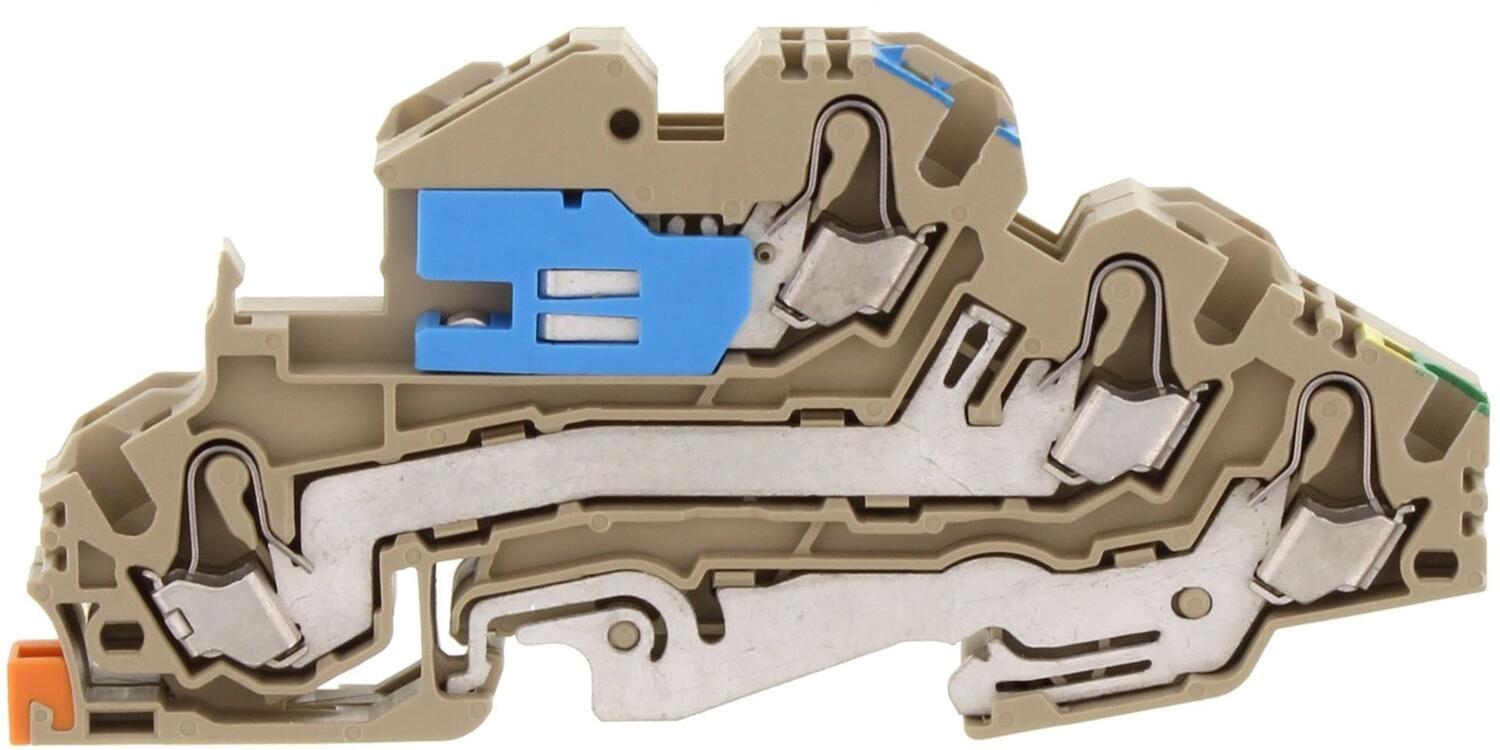

Hvor det er nødvendigt at afbryde neutralkredsløbet uden at fjerne kablerne, findes der en neutral afbryderterminal, der er designet til at rumme en 10 x 3 mm neutral samleskinne. Der er ikke behov for en ekstra fastgørelsesplade, da NT-terminalen fastgør den neutrale samleskinne sikkert på plads.
Tre-leder installationsklemme til DIN-skinne (TS 35/7,5) med Push-In-forbindelse for hurtig og værktøjs-fri tilslutning.
Egnet til ledertværsnit op til 4 mm², nominelt tomme kapaciteter: max 32 A strøm, 400 V spænding.
Meget slank konstruktion – bredde ca. 5,1 mm, højde typisk 49 mm.
Fremstillet i polyamid 6.6 med flammeklasse UL 94-V0, driftstemperatur fra –40 °C til +120 °C.
Overspændingskategori III, impuls-spænding 6 kV – egnet til industrielle tavleinstallationer.
Kompakt og modulopbygget design – velegnet til tætte rækker af klemmer og effektiv pladsudnyttelse i kontrolskabe.
Ideel til funktions- og installationsopgaver i tavler hvor flere ledere skal forbindes enkelt og sikkert.
- Pladsbesparelse med flere lag
- Polyamid 6.6. - UL 94-V0
- Temperaturområde -40°C...+120°C
- Flere farvekoder
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 4 mm² |
| Farve | Beige |
| Nominel spænding IEC | 400 V |
| Nominel strøm IEC | 32 A |
| Laststrøm max | 32 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 6 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | CSA, CSA US, KEMA KUR, EAC |
Dimensioner |
|
| Længde | 100 mm |
| Bredde | 5,1 mm |
| Højde monteret på TS 35/7,5 | 49 mm |
Forbindelses data |
|
| Tilslutninger | 4 |
| Special connections | Busbar 10 x 3 mm |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 2 pc |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
*Invisible Heading* |
|
|---|---|
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 26 |
| Nominel ledetværsnit til (AWG) | 10 |
| Afisoleringslængde | 12 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding CSA | 300 V |
| Mærkestrøm CSA | 25 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 300 V |
| Nominel strøm CSAus | 25 A |
| CSAus test standard | UL 1059 |
| EAC test standard | TR ZU 004/2011 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | BG |
| Vægt | 21 g |
| Pakningsstørrelse | 50 pc |
Produktbeskrivelse
FDLIS Push-In 3-leder-installationsklemme 2,5-4 mm² fra Conta-Clip, en kompakt klemme designet til strømfordeling.
Serien består af seks forskellige blokke, der kan bruges i enfasede eller 3-fasede installationer på op til 32 A. Massive ledninger eller flertrådede kabler med kabelsko kan indsættes direkte i terminalerne uden brug af værktøj.
Disse blokke omfatter en version, der tilsluttes direkte til DIN-skinnen for jordforbindelse.
Hvor det er nødvendigt at afbryde neutralkredsløbet uden at fjerne kablerne, findes der en neutral afbryderterminal, der er designet til at rumme en 10 x 3 mm neutral samleskinne. Der er ikke behov for en ekstra fastgørelsesplade, da NT-terminalen fastgør den neutrale samleskinne sikkert på plads.
Tre-leder installationsklemme til DIN-skinne (TS 35/7,5) med Push-In-forbindelse for hurtig og værktøjs-fri tilslutning.
Egnet til ledertværsnit op til 4 mm², nominelt tomme kapaciteter: max 32 A strøm, 400 V spænding.
Meget slank konstruktion – bredde ca. 5,1 mm, højde typisk 49 mm.
Fremstillet i polyamid 6.6 med flammeklasse UL 94-V0, driftstemperatur fra –40 °C til +120 °C.
Overspændingskategori III, impuls-spænding 6 kV – egnet til industrielle tavleinstallationer.
Kompakt og modulopbygget design – velegnet til tætte rækker af klemmer og effektiv pladsudnyttelse i kontrolskabe.
Ideel til funktions- og installationsopgaver i tavler hvor flere ledere skal forbindes enkelt og sikkert.
