FRKD/FSLD - (2,5 mm²)

Type: 2 og 3-lags push-in rækkeklemme

FRKD / FSLD Push-in rækkeklemmer – 2,5 mm² til DIN-skin­nemontage fra Conta-Clip.
Effektive og pladsbesparende 2 og 3-lags rækkeklemmer i push-in teknologi, velegnet til montage på TS 35/7,5 DIN-skin­ner. Fremstillet af flammehæmmende polyamid (UL 94 V0) og godkendt efter IEC/CSA/KEMA-standarder. Ideelle til centraler og styreskabe, hvor pålidelig forbindelse og hurtig installation er afgørende.


• Tværsnit: 2,5 mm².
• Nominel spænding: 500 V; Nominel strøm: 24 A.
• Monteres på TS 35/7,5; beholder kompakt højde på 53 mm.
• Godkendelser: CSA, KEMA KUR, EAC.
• Driftstemperatur: –40 °C til +120 °C.


Vælg mellem farver som beige, blå, grøn, gul, orange, rød for tydelig farvekodning i tavler.

  • Fortrådning uden værktøj
  • Polyamid 6.6 - UL 94-V0
  • Temperaturområde -40 ºC...+120 ºC
  • Farvekodede muligheder

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Tværsnit 2,5 mm²
Farve Grøn
Nominel spænding IEC 500 V
Nominel strøm IEC 24 A
Montage TS 35/7,5
Nominel impulsspænding 6 kV
Overspændingskategori III
Miljøklasse 3
Godkendelser CSA, CSA US, KEMA KUR, EAC

Dimensioner
Længde 75,4 mm
Bredde 5,1 mm
Højde monteret på TS 35/7,5 53 mm

Forbindelses data
Tilslutninger 2 x 2
Antal niveauer 2 pc
Plug gauge iht. EN 60 947-1 A3
Antal kanaler til lasker 2 pc
Tværsnit enkelt ledning fra 0,2 mm²
Tværsnit enkelt ledning til 4 mm²
Tværsnit fintrådet ledning fra 0,2 mm²
Tværsnit fintrådet ledning til 4 mm²
Tværsnit fintrådet ledning med tylle fra 0,2 mm²

*Invisible Heading*
Tværsnit fintrådet ledning med tylle til 2,5 mm²
Nominel ledertværsnit fra (AWG) 26
Nominel ledetværsnit til (AWG) 14
Afisoleringslængde 12 mm

Materialer
Materiale isolation Polyamid 6.6
Flammeklasse UL94-V0
Temperaturområde drift fra -40 °C
Temperaturområde drift til 120 °C

Godkendelser
Mærkespænding CSA 300 V
Mærkestrøm CSA 20 A
CSA test standard C22.2 No 158
Nominel spænding CSAus 300 V
Nominel strøm CSAus 20 A
CSAus test standard UL 1059
EAC test standard TR ZU 004/2011
KEMA KEUR test standard EN 60947-7-1:2009

Yderligere data
Tariff code 85369010
Oprindelsesland BG
Vægt 14,57 g
Pakningsstørrelse 100 pc

Downloads

Mål & tilslutninger

Produktbeskrivelse

FRKD / FSLD Push-in rækkeklemmer – 2,5 mm² til DIN-skin­nemontage fra Conta-Clip.
Effektive og pladsbesparende 2 og 3-lags rækkeklemmer i push-in teknologi, velegnet til montage på TS 35/7,5 DIN-skin­ner. Fremstillet af flammehæmmende polyamid (UL 94 V0) og godkendt efter IEC/CSA/KEMA-standarder. Ideelle til centraler og styreskabe, hvor pålidelig forbindelse og hurtig installation er afgørende.


• Tværsnit: 2,5 mm².
• Nominel spænding: 500 V; Nominel strøm: 24 A.
• Monteres på TS 35/7,5; beholder kompakt højde på 53 mm.
• Godkendelser: CSA, KEMA KUR, EAC.
• Driftstemperatur: –40 °C til +120 °C.


Vælg mellem farver som beige, blå, grøn, gul, orange, rød for tydelig farvekodning i tavler.

Tilbehør

Relaterede produkter

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Strømforsyninger fra puls
Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Farve Nominel spænding IEC Nominel strøm IEC Diode type Nominel impulsspænding Godkendelser Additional information Længde Højde monteret på TS 35/7,5 Tilslutninger Antal kanaler til lasker Mærkespænding CSA Mærkestrøm CSA CSA test standard Nominel spænding CSAus Nominel strøm CSAus CSAus test standard KEMA KEUR test standard Oprindelsesland Vægt Pakningsstørrelse Pris
Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.1 Kopieret
Grøn
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc
Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc
Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.3 Kopieret
Orange
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc
Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.5 Kopieret
Blå
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc

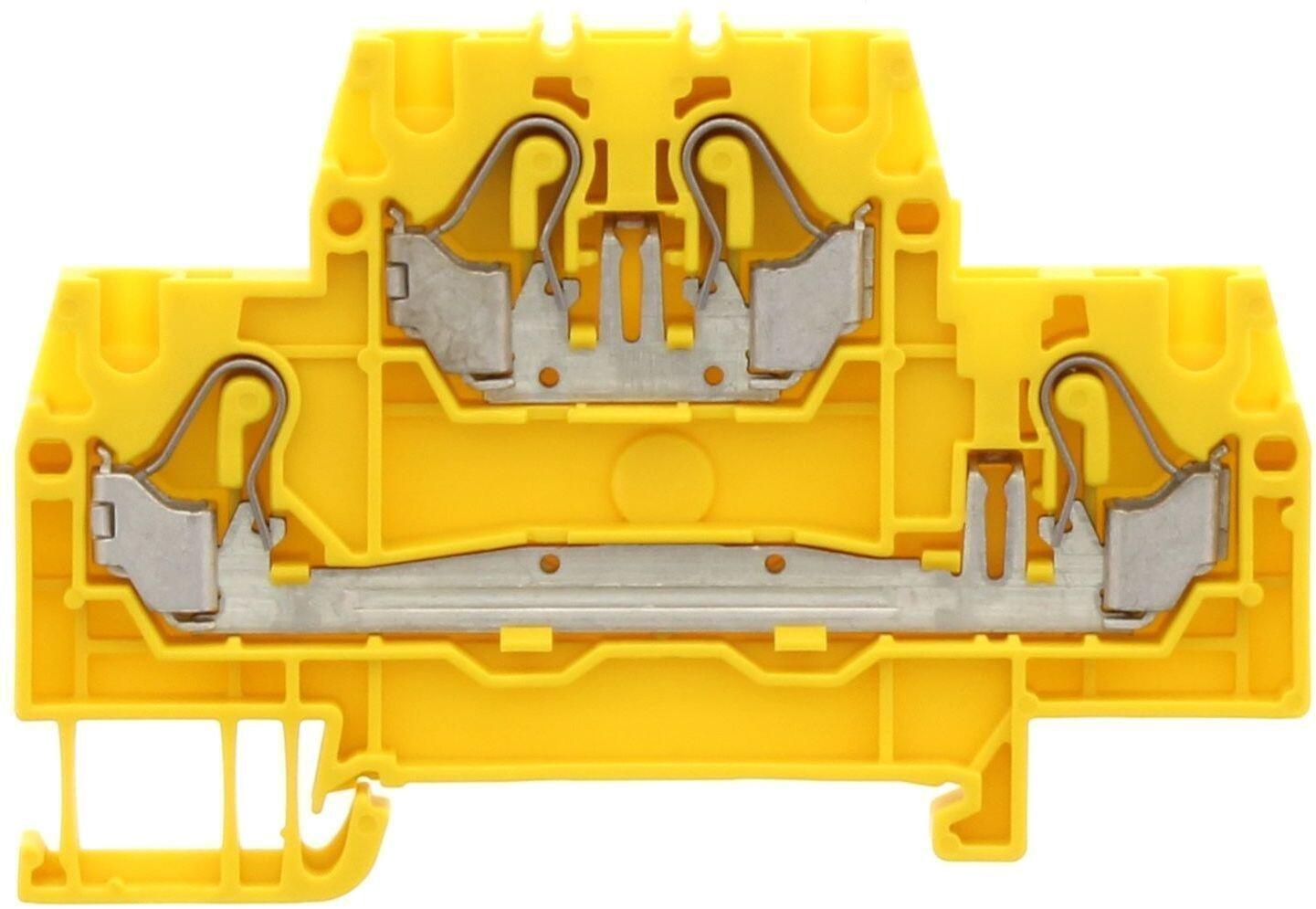

Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.8 Kopieret
Gul
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc
Fjederklemme Dobb. 2,5mm² FRKD 2.5
Art:
3226.9 Kopieret
Rød
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
100 pc

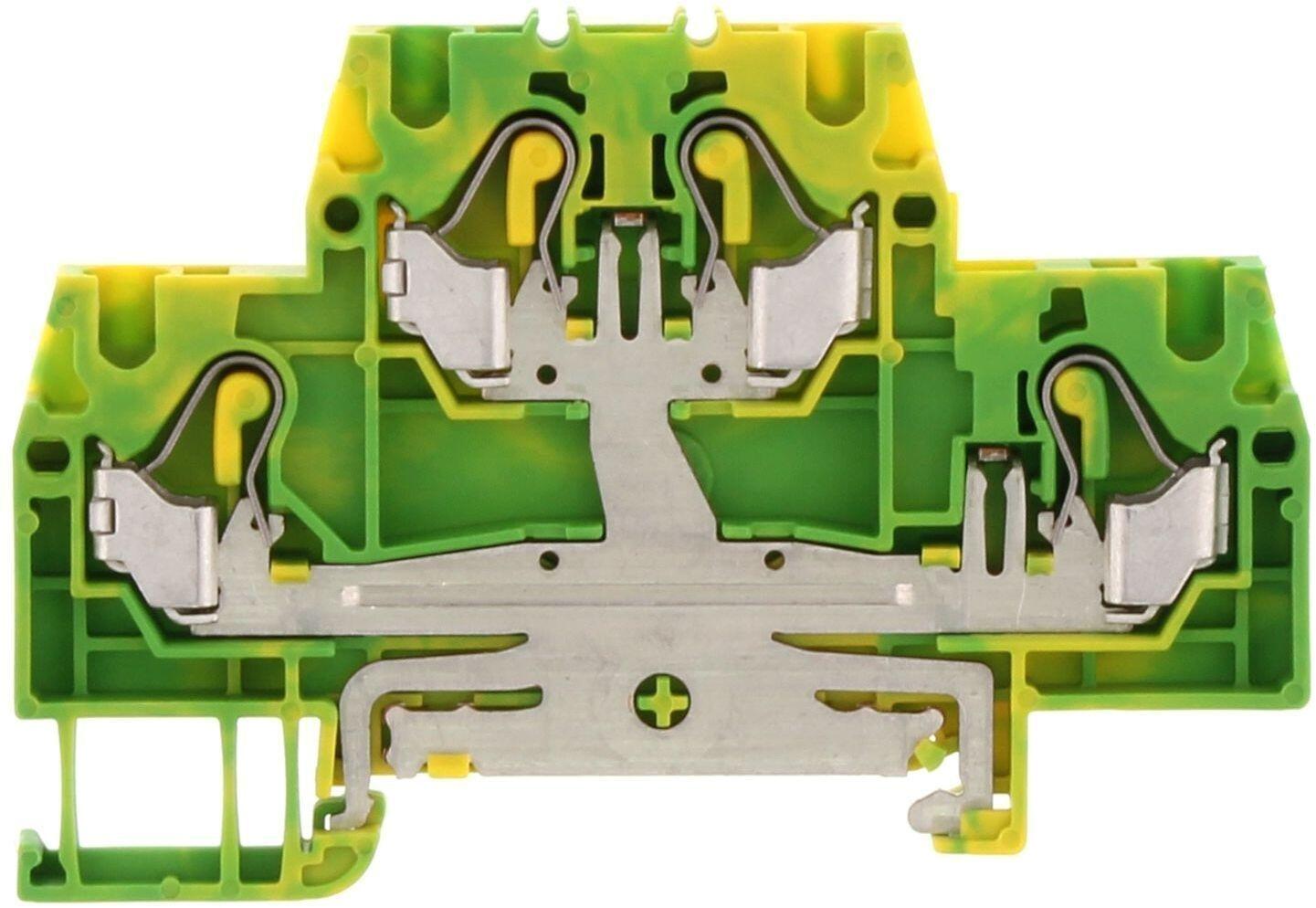

Fjederklemme Dobb. 2,5mm² FSLD 2.5 DD EARTH TERM
Art:
3236.2 Kopieret
Grøn/gul
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
4
2 pc
C22.2 No 158
UL 1059
EN 60947-7-2:2009
DE
15,6 g
100 pc
299558_877.tif
Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.1 Kopieret
Grøn
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc

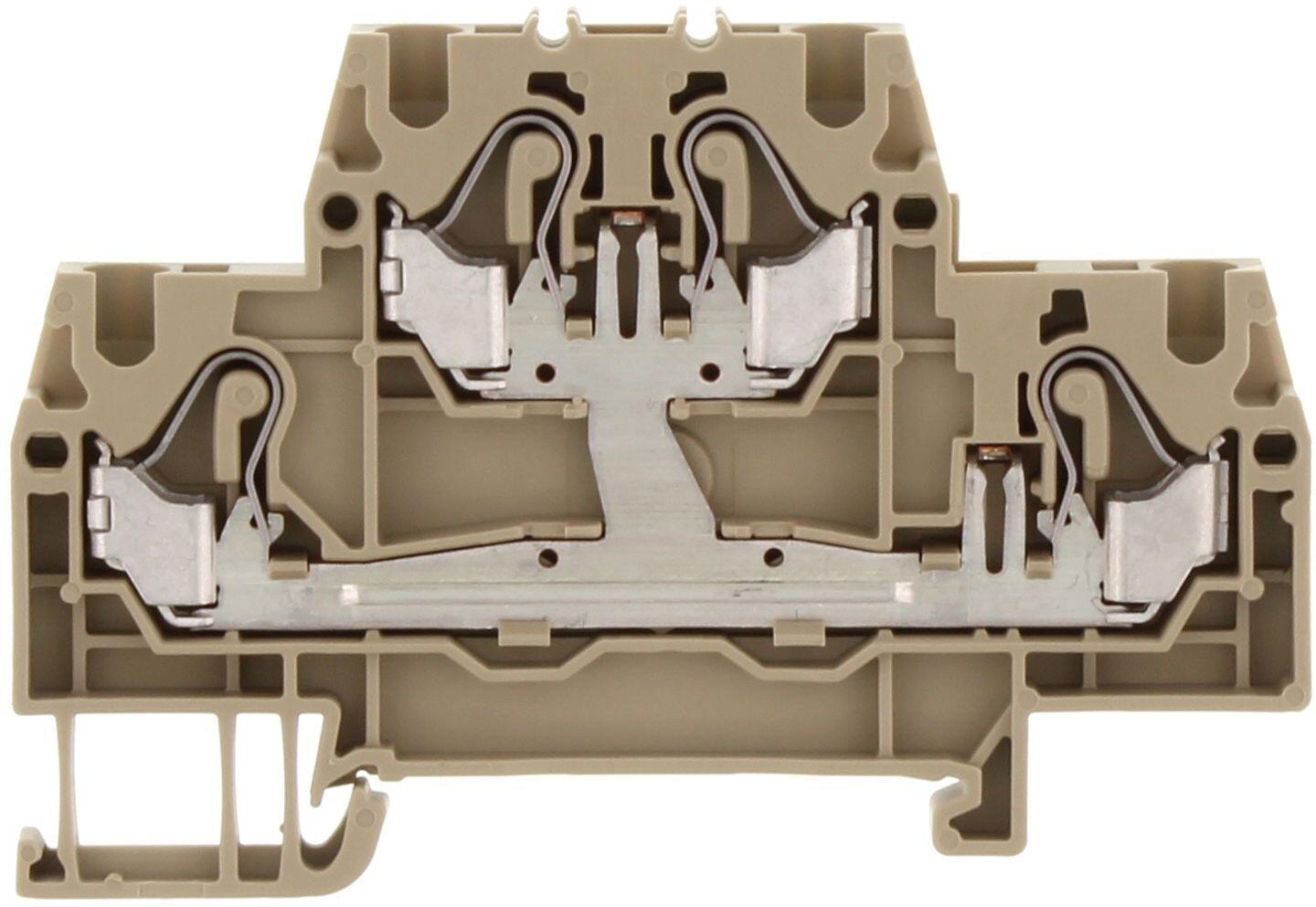

Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc
299558_877.tif
Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.3 Kopieret
Orange
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc
Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.5 Kopieret
Blå
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc
299558_877.tif
Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.8 Kopieret
Gul
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc

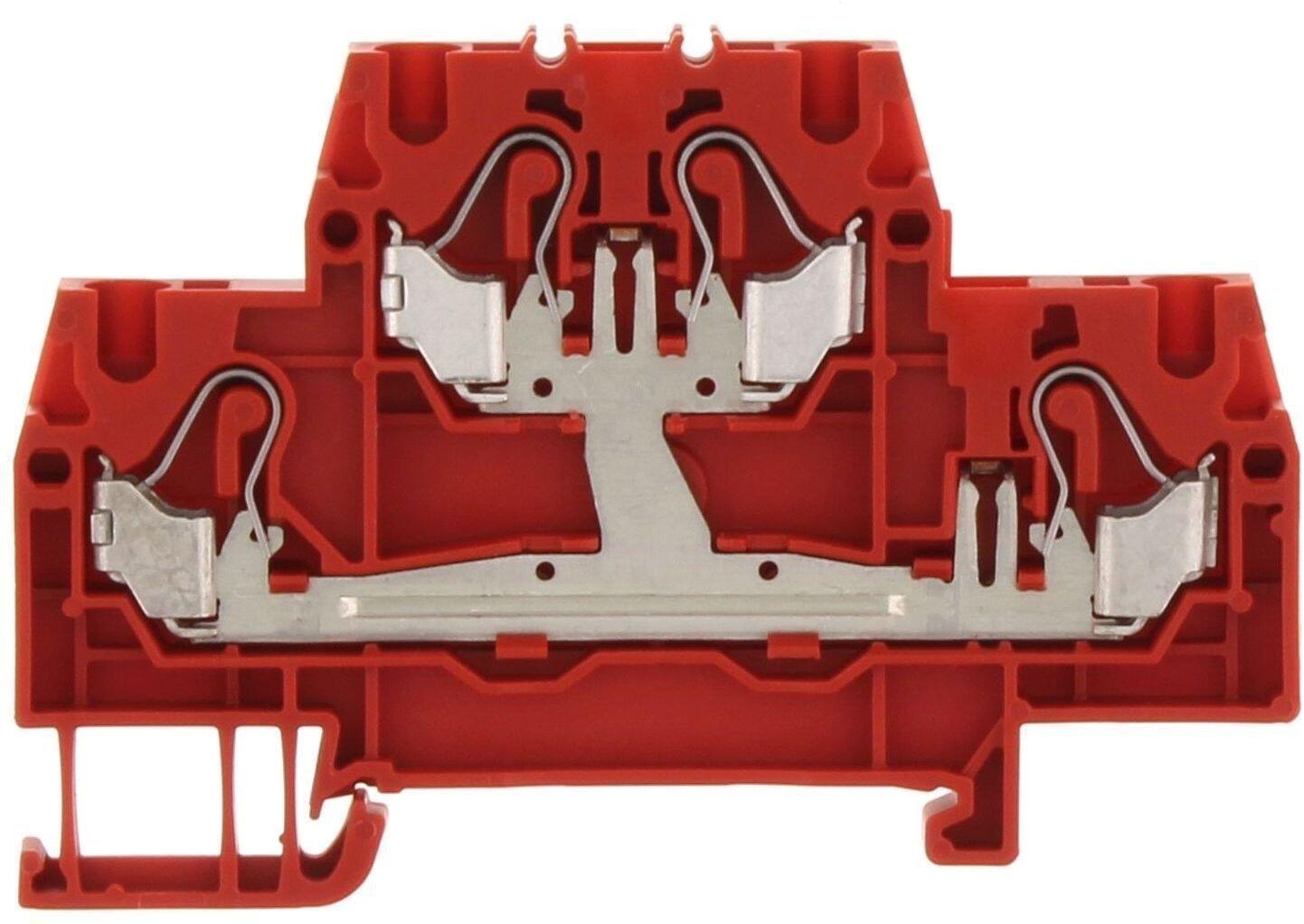

Fjederklemme Dobb. 2,5mm² FRKD 2.5/SV
Art:
3227.9 Kopieret
Rød
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
100 pc
299558_877.tif
FRKD 2,5/Z Beige
Art:
3228.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
with housing pegs
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
50 pc
299558_877.tif
FRKD 2,5 SV/Z Beige
Art:
3229.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically with housing pegs
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
50 pc

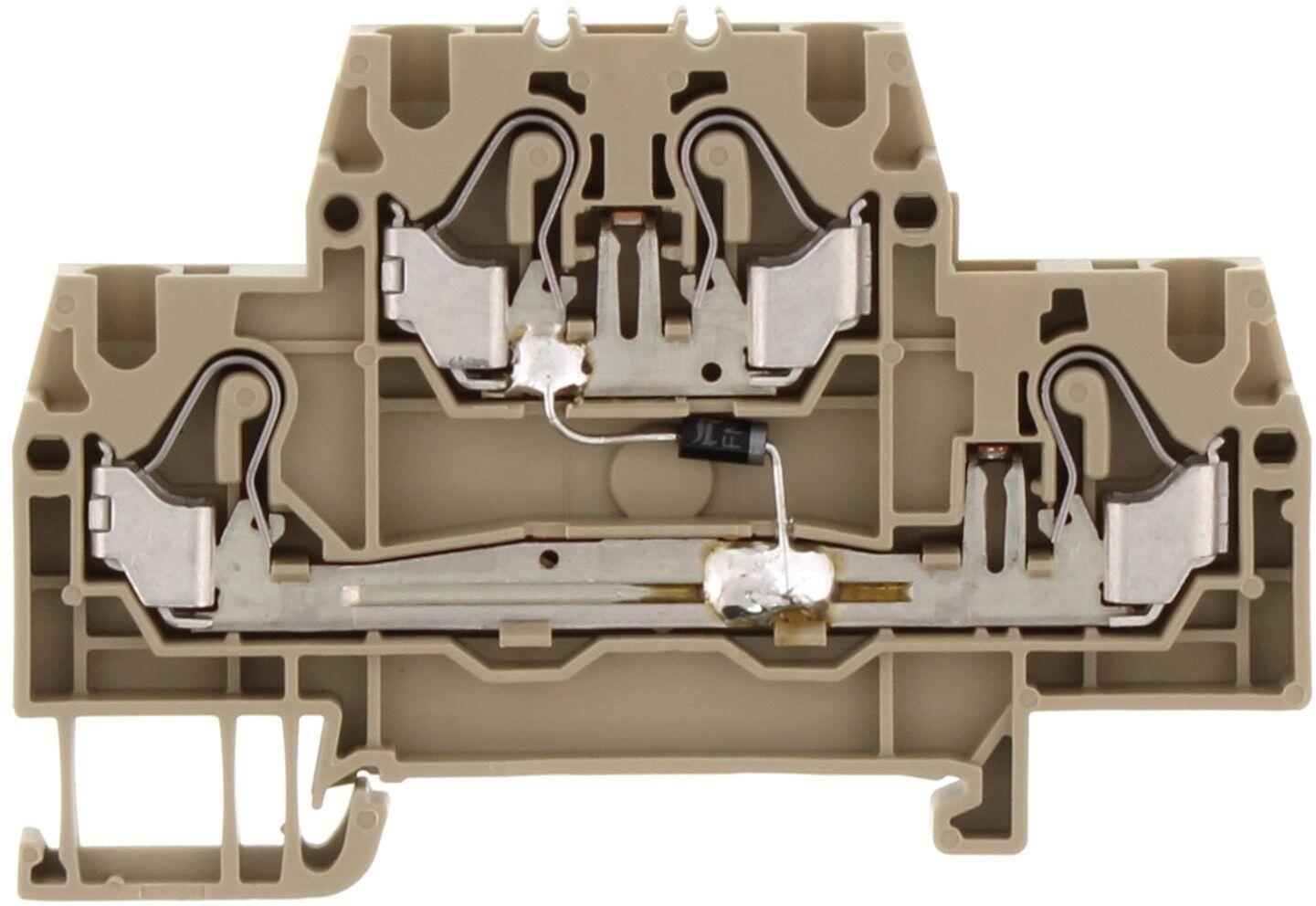

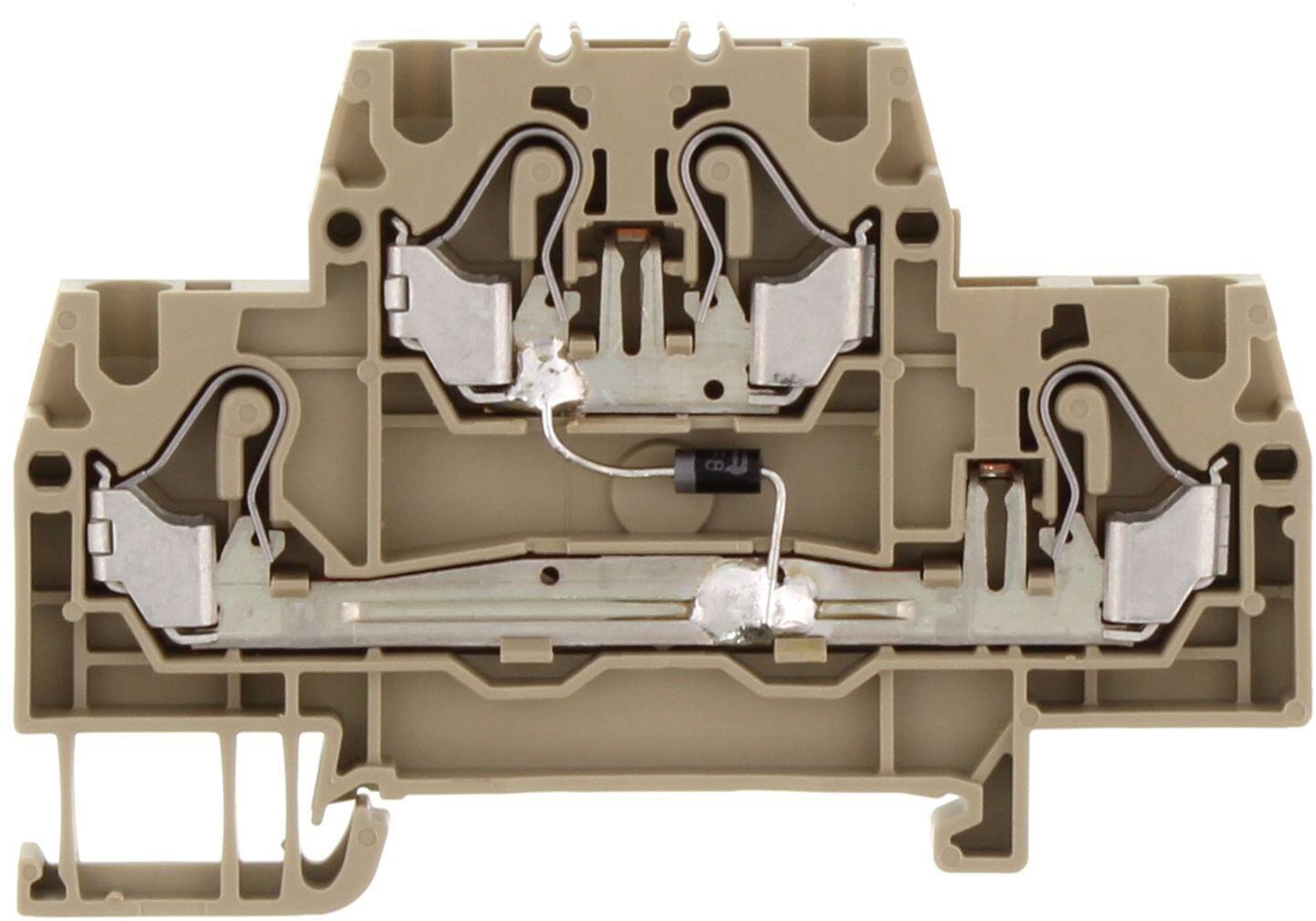

FRKD 2,5/D1 Beige
Art:
3230.2 Kopieret
Beige
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,8 g
100 pc
299558_877.tif
FRKD 2,5/D1 Orange
Art:
3230.3 Kopieret
Orange
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,8 g
100 pc
299558_877.tif
FRKD 2,5-BL Beige
Art:
3231.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
with housing pegs, block variant
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,57 g
50 pc
299558_877.tif
FRKD 2,5 SV-BL Beige
Art:
3232.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
connected vertically with housing pegs, block variant
75,4 mm
53 mm
4
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
14,97 g
50 pc

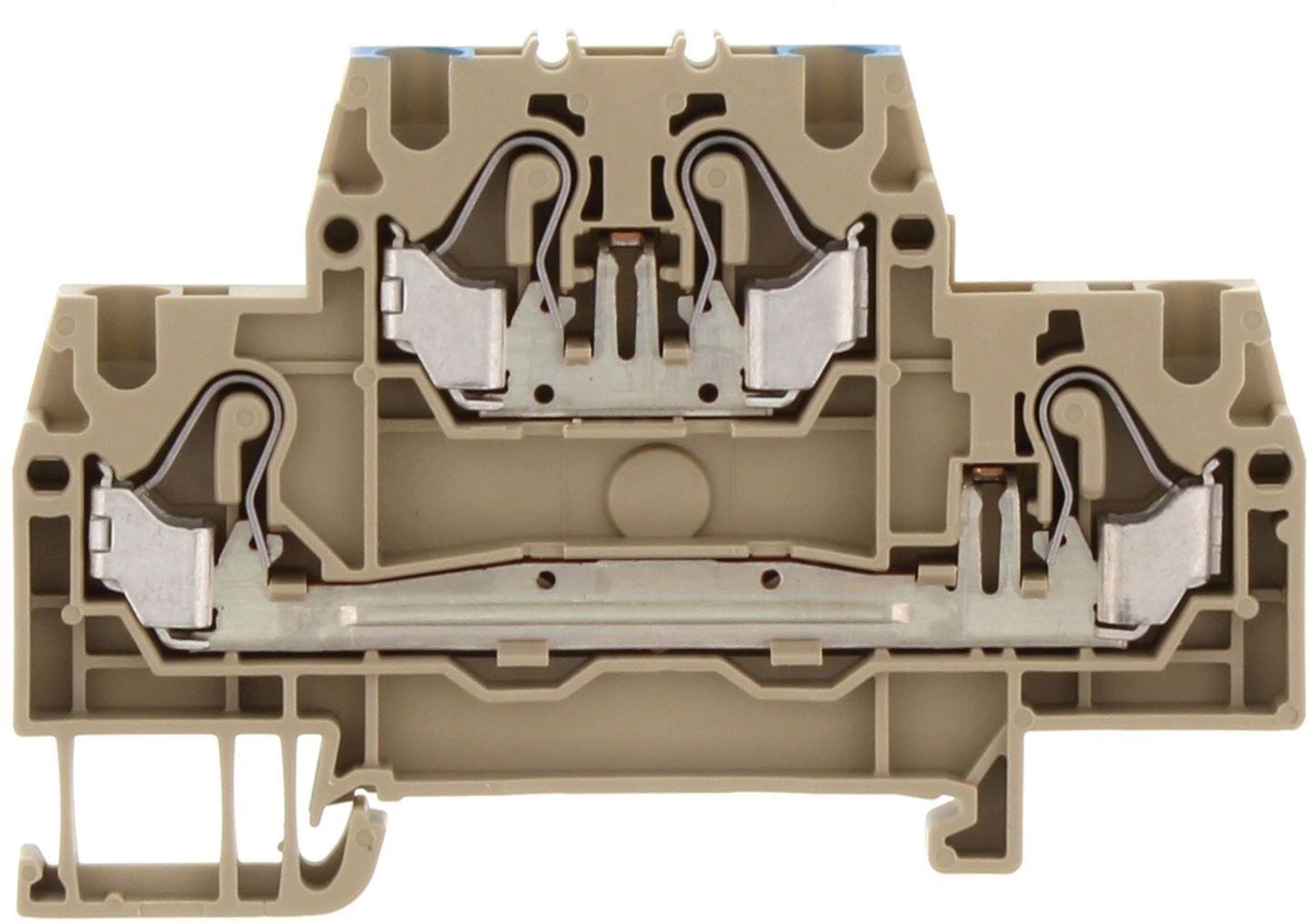

FRKD 2,5/N/DU
Art:
3233.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
CZ
14,57 g
100 pc

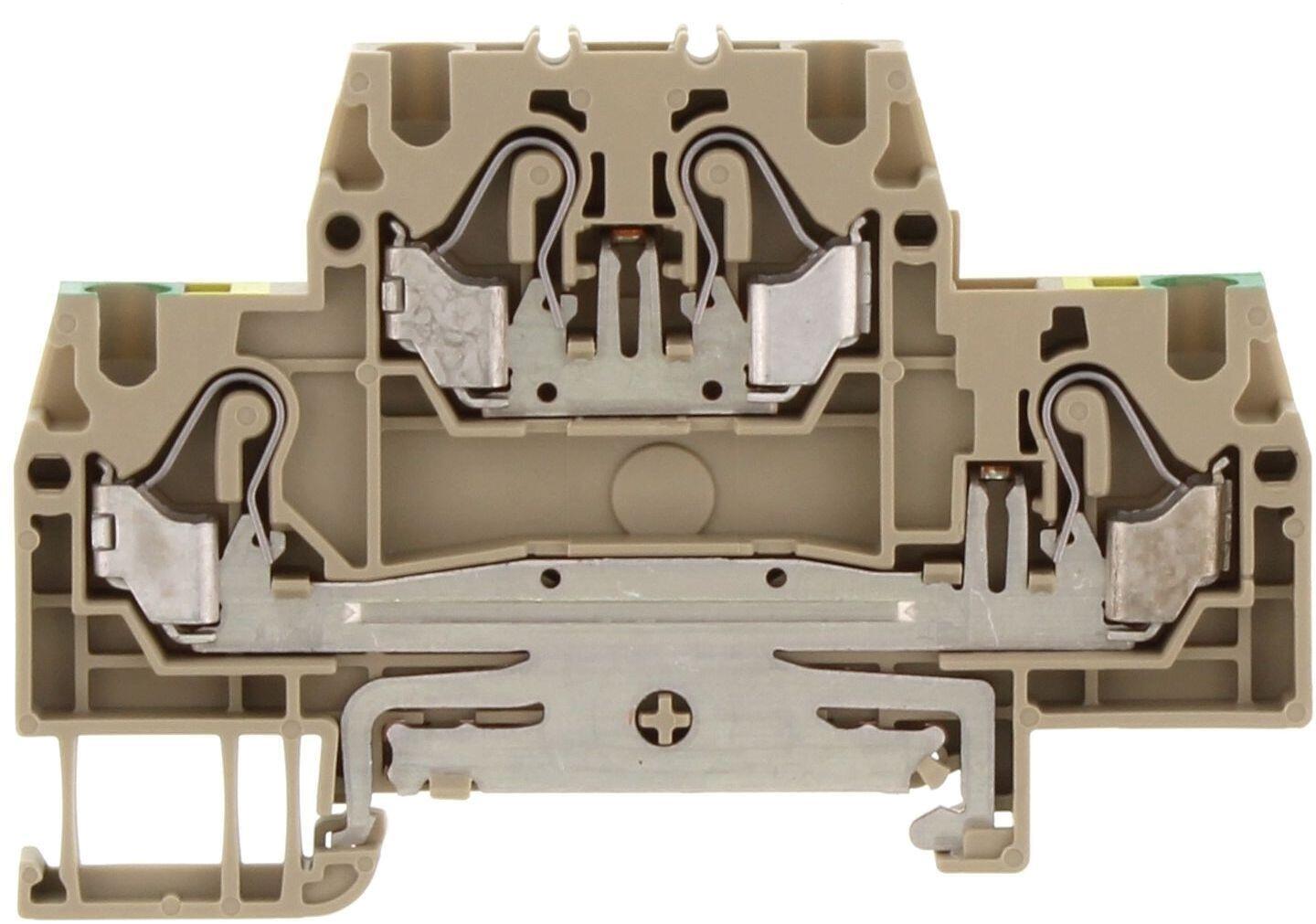

Fjederklemme Dobb 2,5mm² FRKD 2.5/DU/PE
Art:
3234.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009, EN 60947-7-2:2009
CZ
16,17 g
100 pc

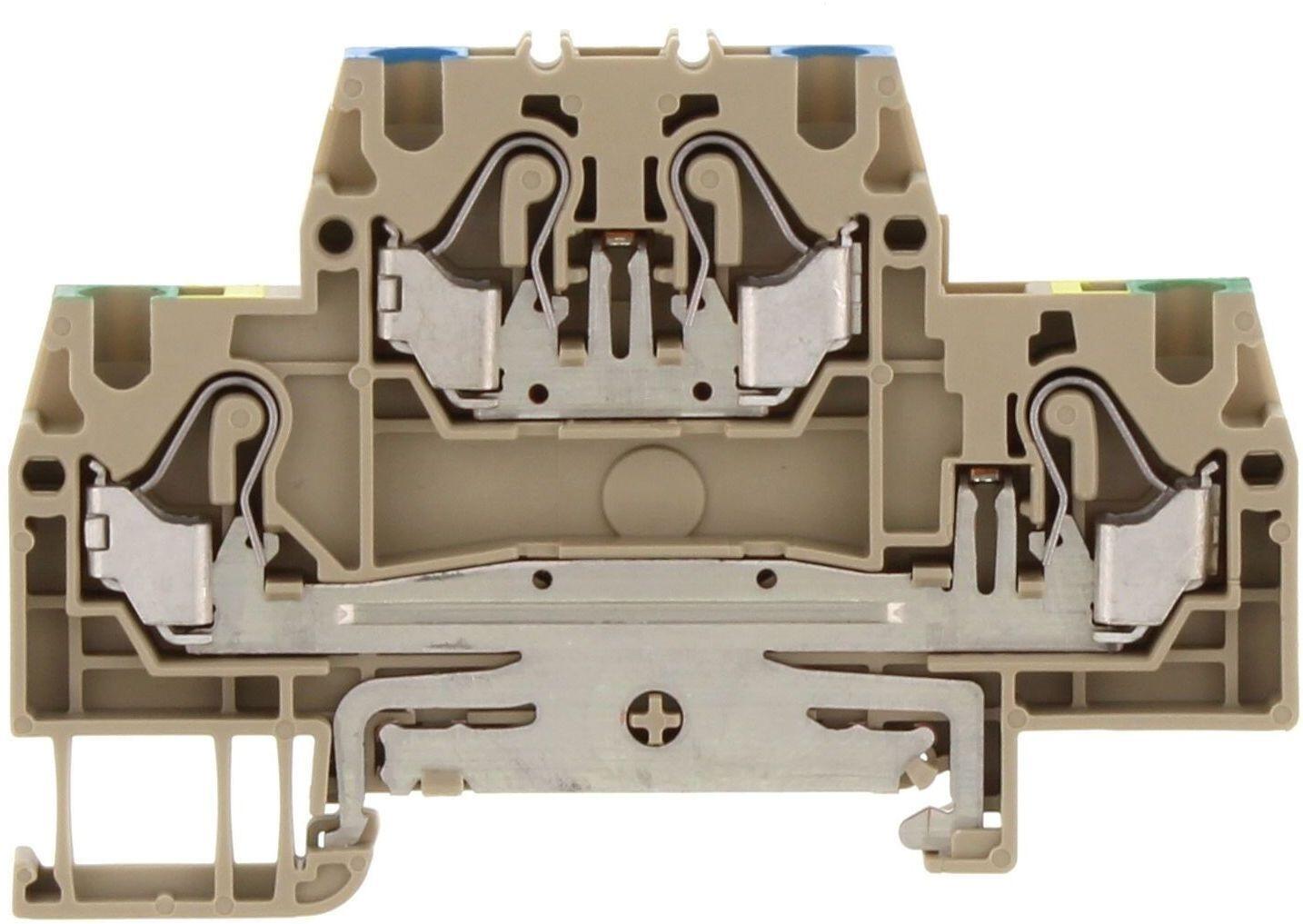

FRKD 2,5/N/PE
Art:
3235.2 Kopieret
Beige
500 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009, EN 60947-7-2:2009
CZ
16,57 g
100 pc

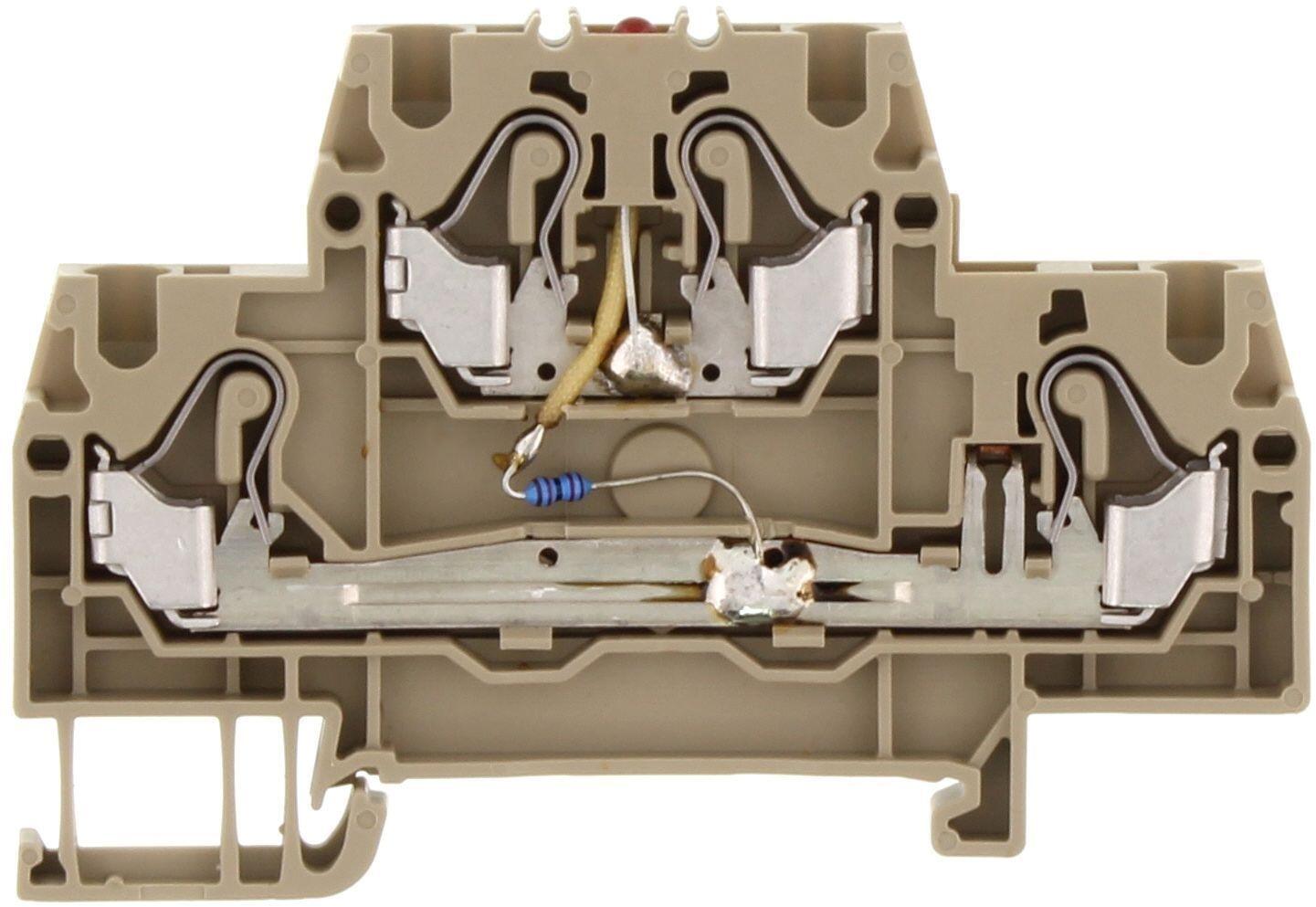

FRKD 2,5/LED1(Rød) 24V DC Beige
Art:
3237.2 Kopieret
Beige
24 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
with LED status display
75,4 mm
53 mm
2 x 2
1 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc
299558_877.tif
FRKD 2,5/LED2(Rød) 24V DC Beige
Art:
3238.2 Kopieret
Beige
24 V
24 A
6 kV
CSA, CSA US, KEMA KUR, EAC
with LED status display
75,4 mm
53 mm
2 x 2
1 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc

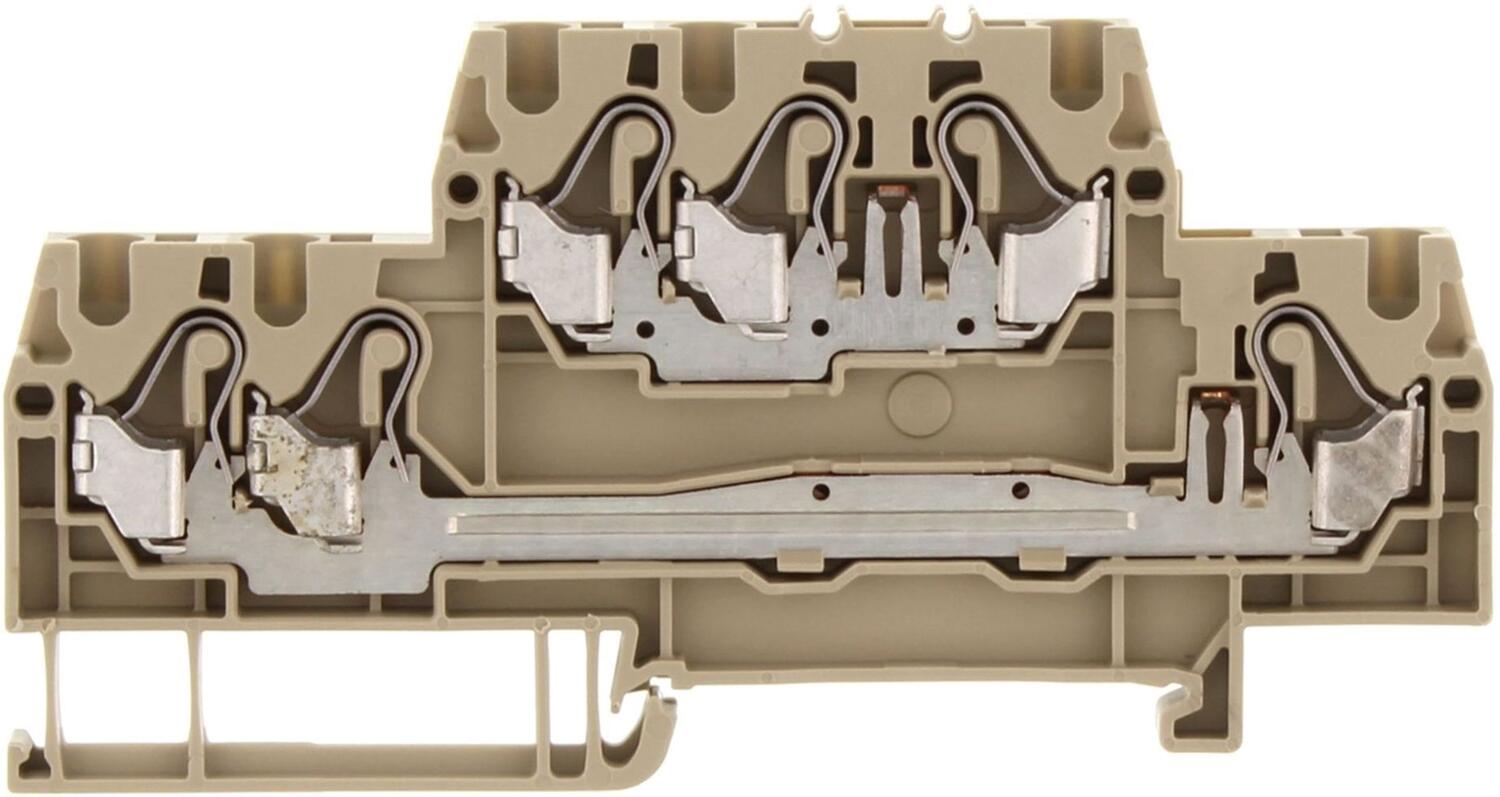

FRKD 2,5/3A Beige
Art:
3206.2 Kopieret
Beige
500 V
24 A
6 kV
KEMA KUR, EAC
97,5 mm
52,5 mm
2 x 3
2 pc
EN 60947-7-1:2009
BG
18,42 g
50 pc
299558_877.tif
FRKD 2,5/3A/SV Beige
Art:
3207.2 Kopieret
Beige
500 V
24 A
6 kV
KEMA KUR, EAC
connected vertically
97,5 mm
52,5 mm
6
2 pc
EN 60947-7-1:2009
BG
18,58 g
50 pc
299558_877.tif
FRKD 2,5/3A/DU/PE
Art:
3209.2 Kopieret
Beige
500 V
24 A
6 kV
KEMA KUR, EAC
97,5 mm
52,5 mm
2 x 3
2 pc
EN 60947-7-1:2009, EN 60947-7-2:2009
BG
20 g
50 pc
299558_877.tif
FRKD 2,5/3A/SV Blå
Art:
3207.5 Kopieret
Blå
500 V
24 A
6 kV
KEMA KUR, EAC
connected vertically
97,5 mm
52,5 mm
6
2 pc
EN 60947-7-1:2009
CZ
18,58 g
50 pc
299558_877.tif
FRKD 2,5/3A/SV Orange
Art:
3207.3 Kopieret
Orange
500 V
24 A
6 kV
KEMA KUR, EAC
connected vertically
97,5 mm
52,5 mm
6
2 pc
EN 60947-7-1:2009
BG
18,58 g
50 pc

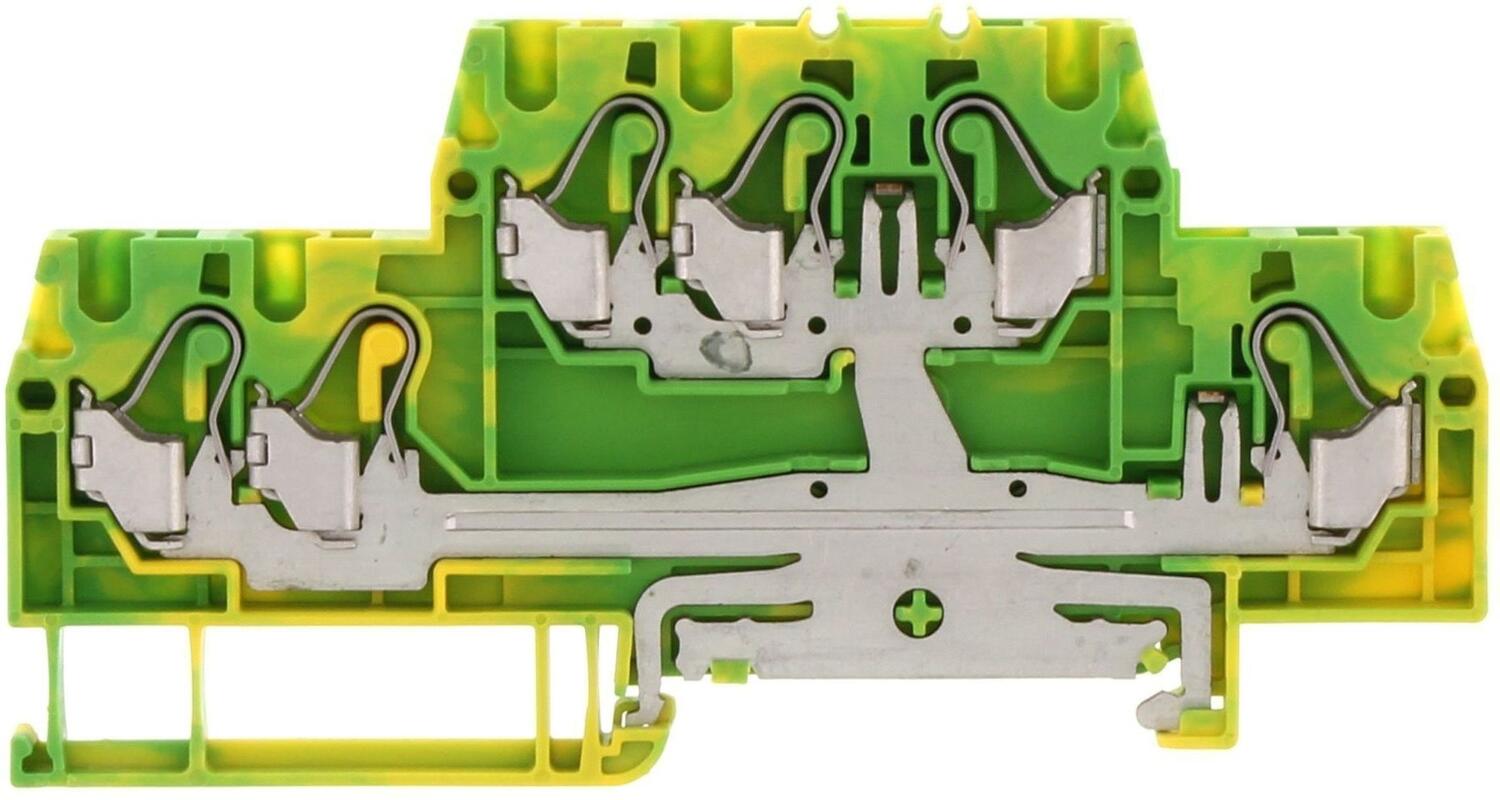

FSLD 2,5/3A GNYE
Art:
3208.2 Kopieret
Grøn/gul
KEMA KUR, EAC
97,5 mm
52,5 mm
6
2 pc
EN 60947-7-2:2009
DE
19,12 g
50 pc
FRKD 2,5/D2 Beige
Art:
3253.2 Kopieret
Beige
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc
299558_877.tif
FRKD 2,5/D4 Beige
Art:
3255.2 Kopieret
Beige
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc
299558_877.tif
FRKD 2,5/D3 Beige
Art:
3254.2 Kopieret
Beige
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc

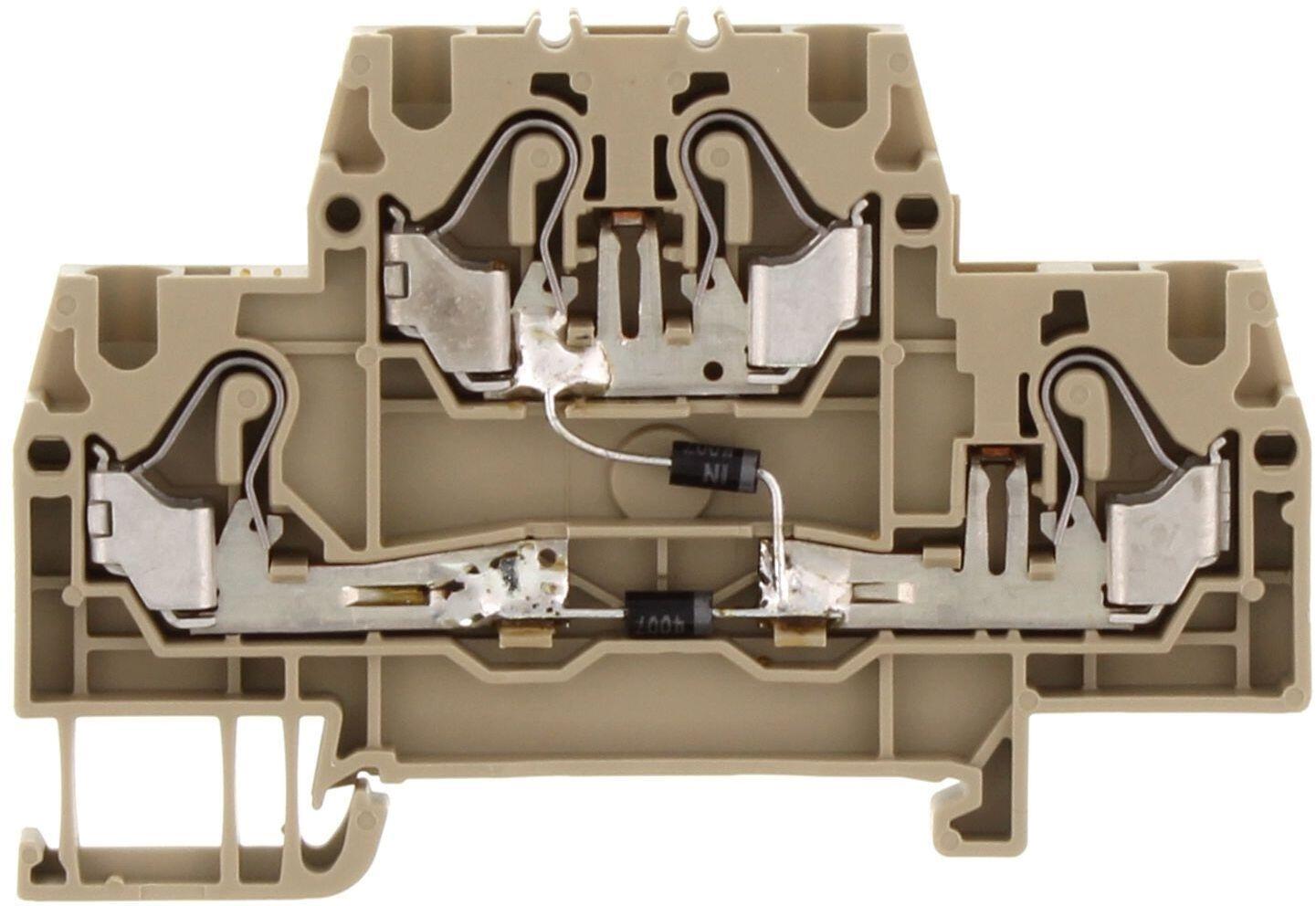

FRKD 2,5/D5 Beige
Art:
3256.2 Kopieret
Beige
500 V
1 A
1N4007 / 1000V / 1A
6 kV
CSA, CSA US, KEMA KUR, EAC
with diodes
75,4 mm
53 mm
2 x 2
2 pc
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
EN 60947-7-1:2009
BG
15,17 g
100 pc
299558_877.tif
FRKD 2,5/3A Blå
Art:
3206.5 Kopieret
Blå
500 V
24 A
6 kV
KEMA KUR, EAC
97,5 mm
52,5 mm
2 x 3
2 pc
EN 60947-7-1:2009
CZ
18,42 g
50 pc
299558_877.tif
FRKD 2,5/3A Orange
Art:
3206.3 Kopieret
Orange
500 V
24 A
6 kV
KEMA KUR, EAC
97,5 mm
52,5 mm
2 x 3
2 pc
EN 60947-7-1:2009
CZ
18,42 g
50 pc

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Julie Magtengaard

Produktchef, El Automation

+4548106401
Send e-mail
Kundeservice
Har du har brug for hjælp? Kontakt os:
+4570106400
Send e-mail
Har du brug for hjælp? Klik her!
