CONTA-CLIP
FRKI/FSLI/FNT - (4-10 mm²)
Type: push-in installationsklemme

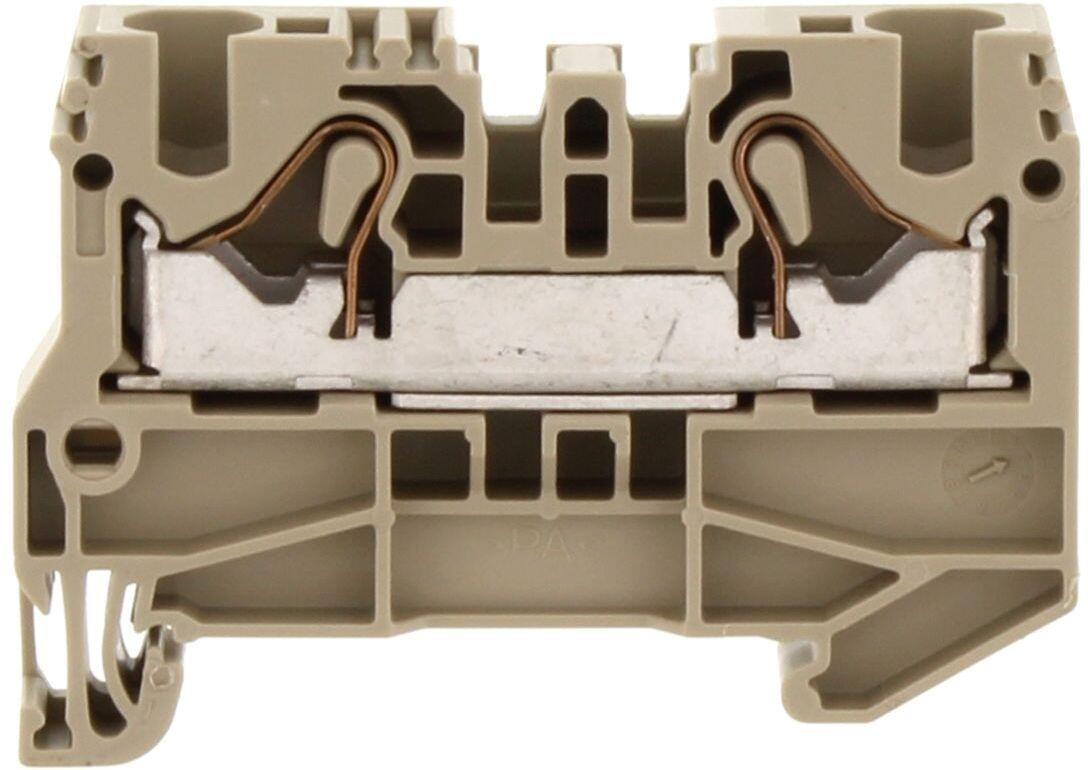

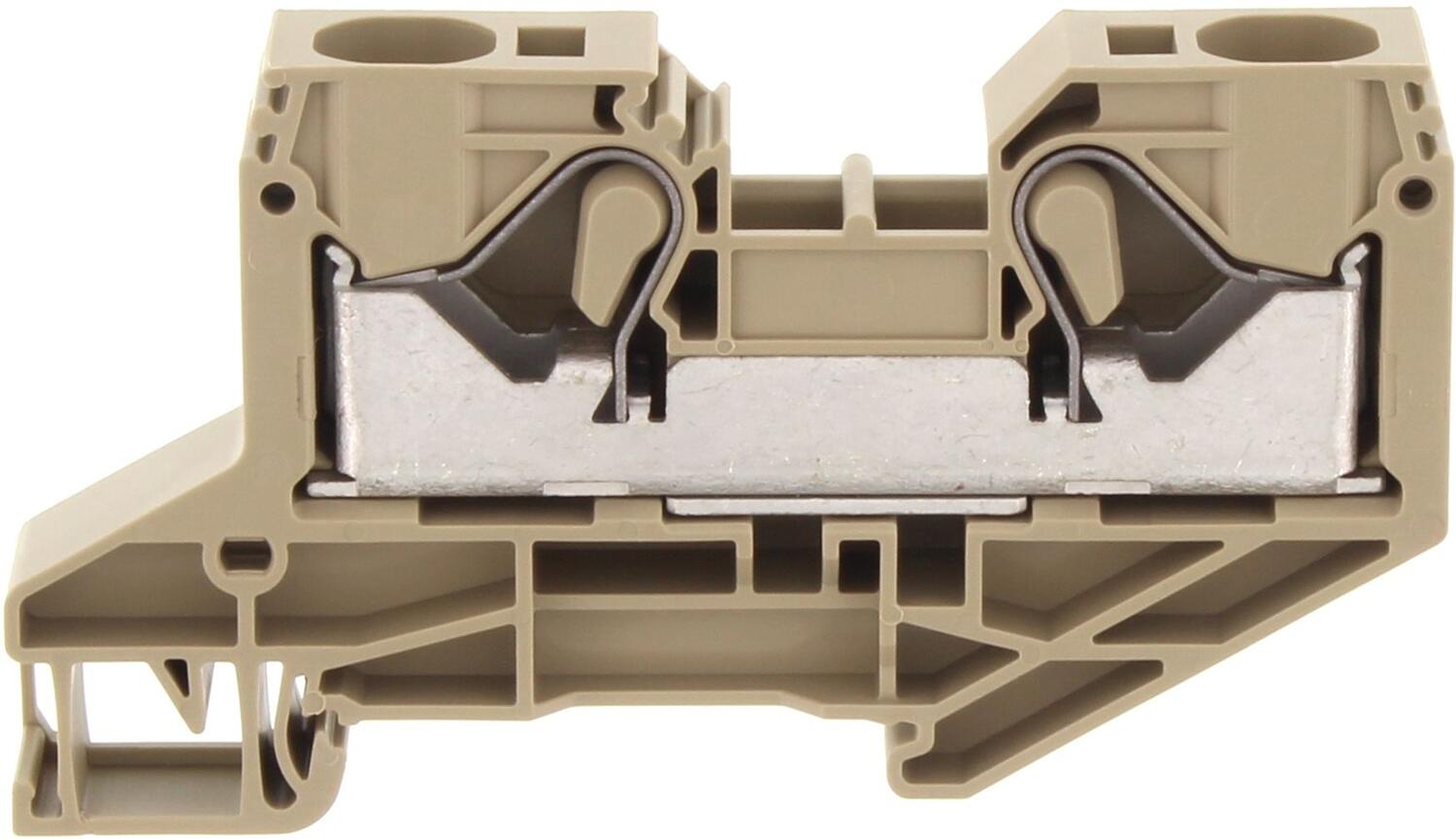

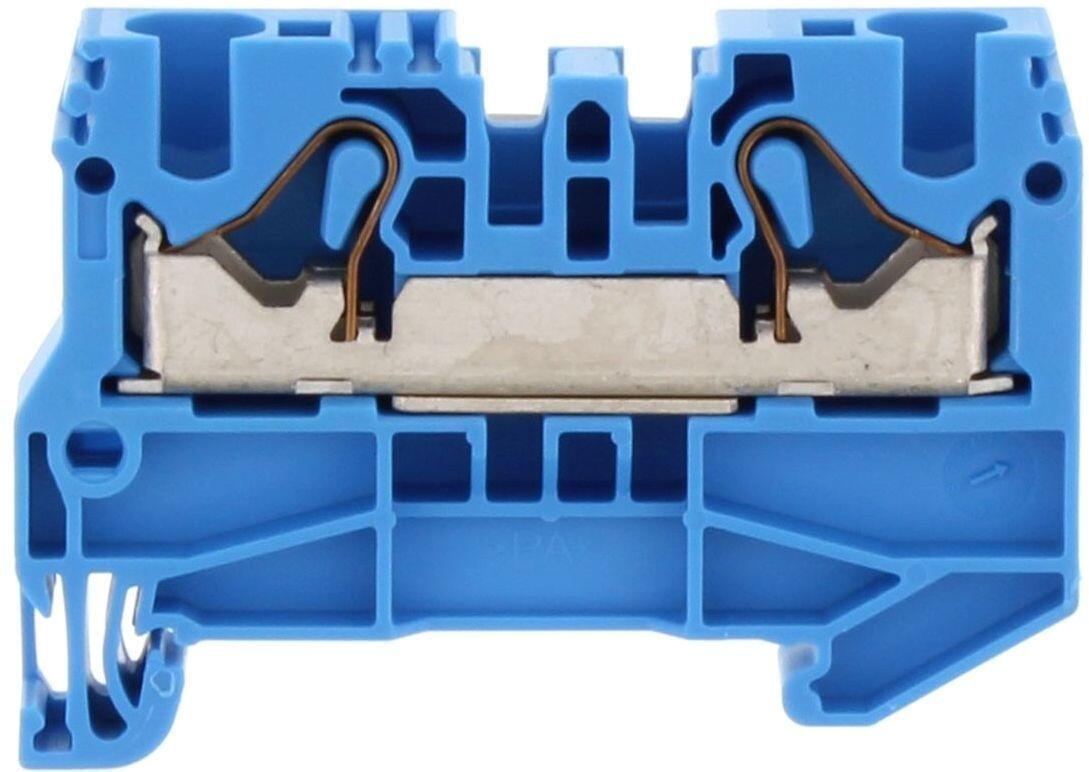

FRKI / FSLI / FNT Push-In installationsklemme 4-10 mm² fra Conta-Clip.
Installationsklemme til montering på DIN-skinne (TS 35) med Push-In-tilslutning – hurtig og værktøjsfri tilslutning.
Egnet til ledertværsnit fra 4 til 10 mm².
Nominel spænding op til 800 V IEC og nominelt strøm op til 32 A (for tværsnit 4 mm² variant).
Impuls-spænding 8 kV, overspændingskategori III – velegnet til industrielle tavleinstallationer.
Isoleringsmateriale: Polyamid 6.6, flammeklasse UL94-V0; driftstemperatur –40 °C til +120 °C.
Meget slank konstruktion – bredde ca. 5,1 mm (for tværsnit 4 mm² variant) – sparer plads i tavlen.

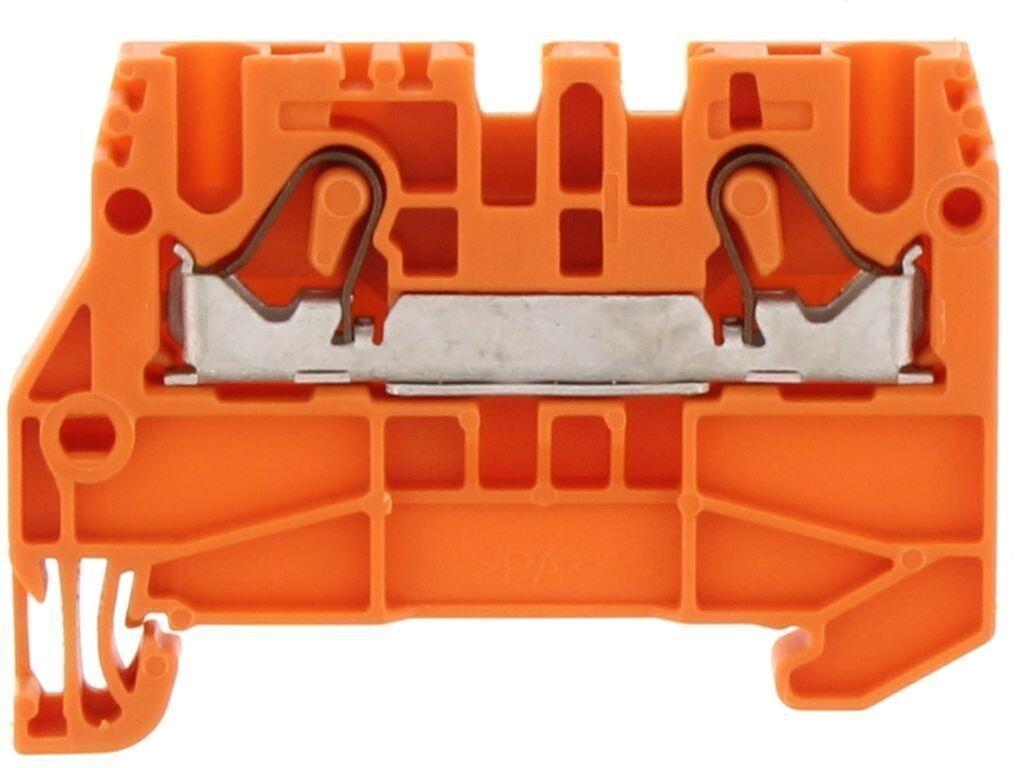

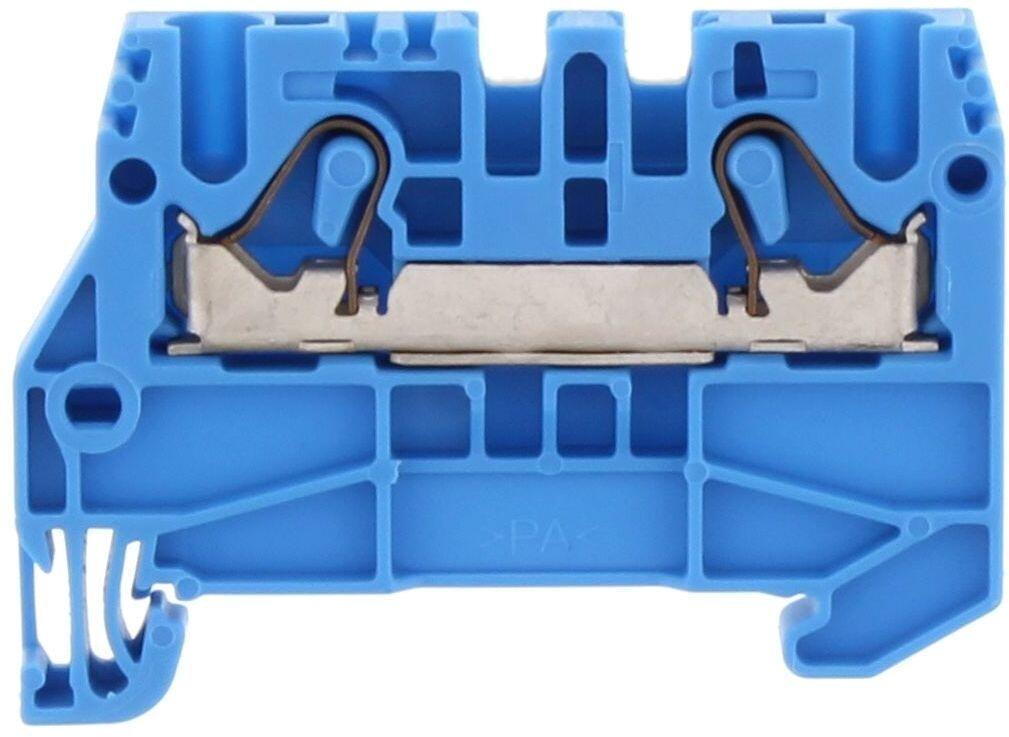

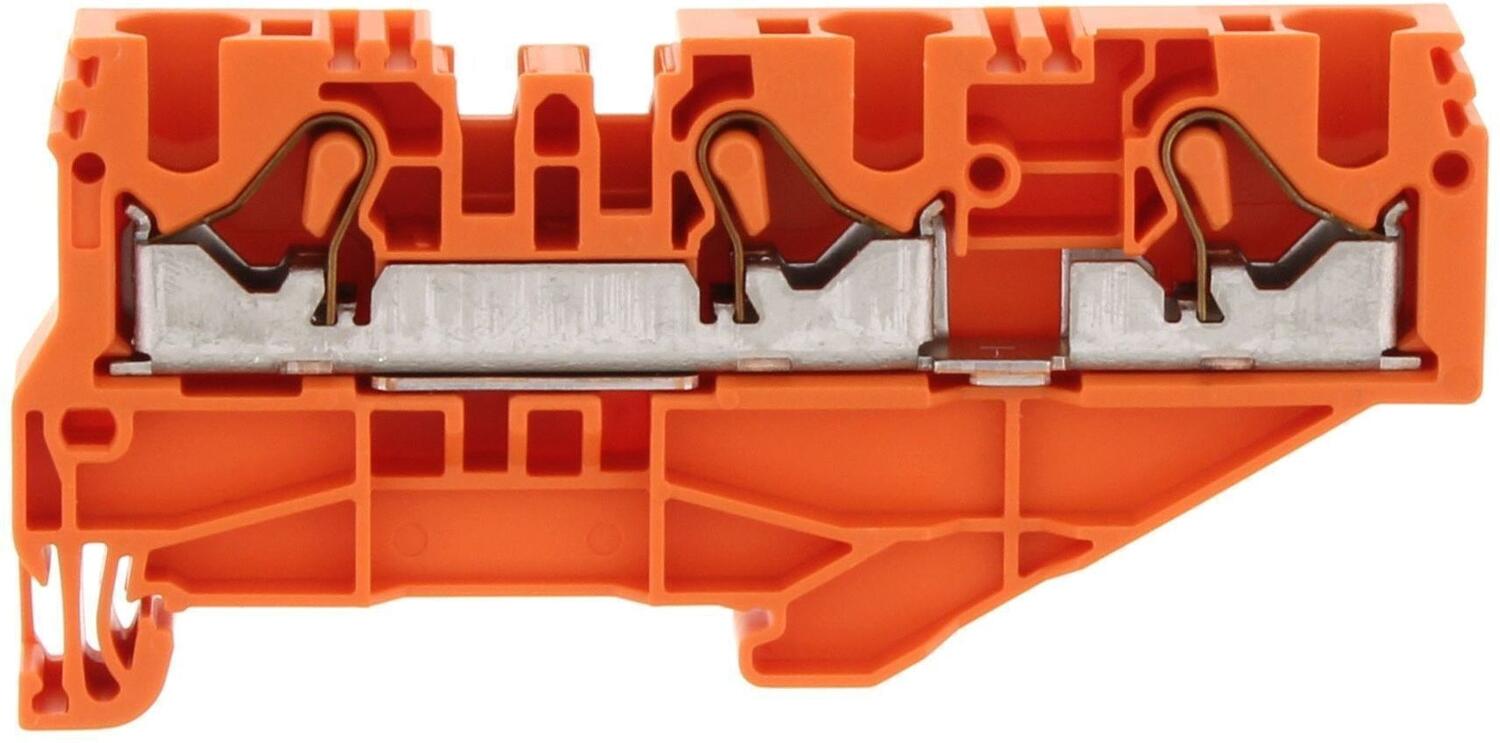

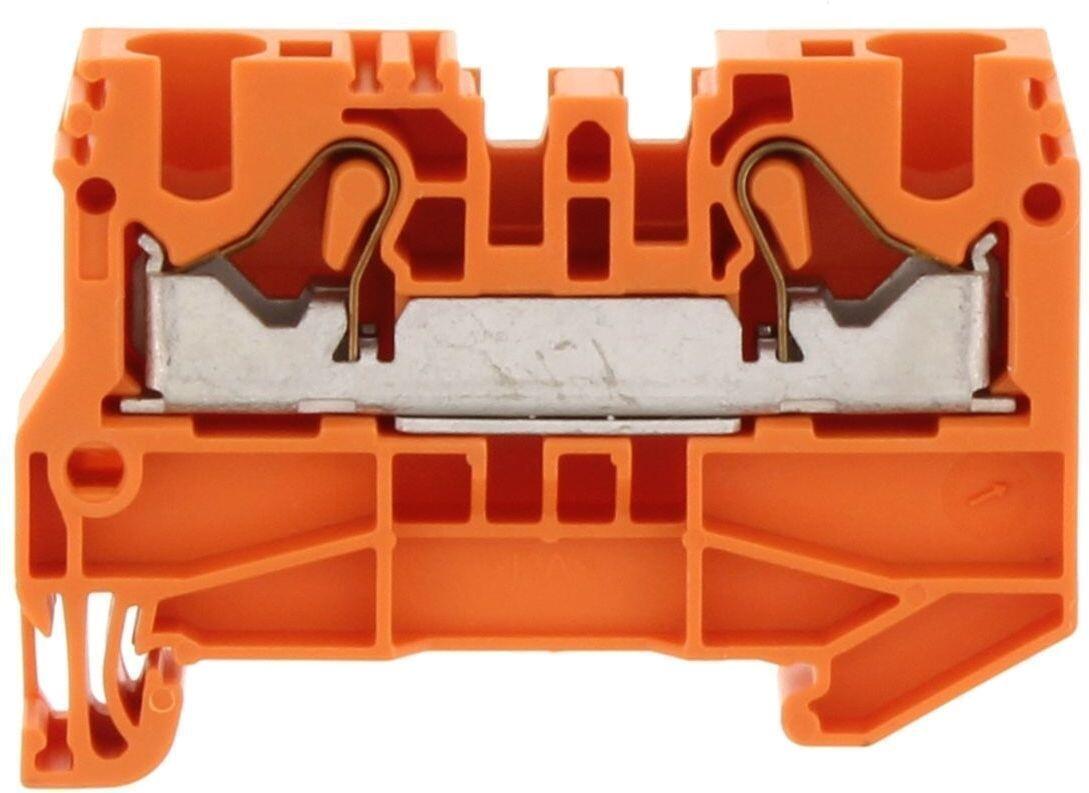

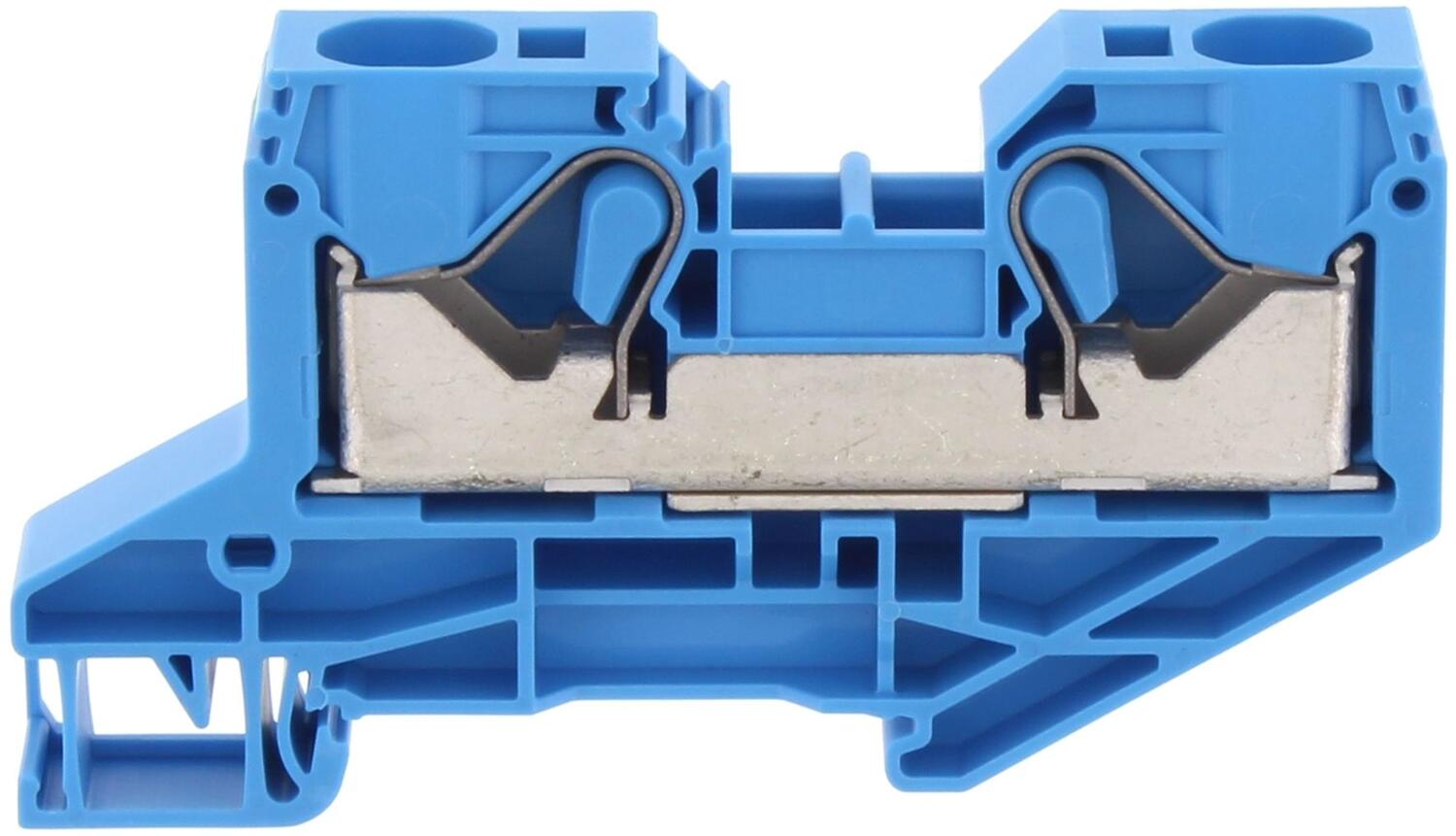

Fås i farverne beige, blå, grøn/gul, orange – for nem visuel mærkning og identifikation.
Godkendelser: CSA, CSA US, KEMA KUR, EAC – sikrer global anvendelse og dokumenteret kvalitet.
Ideel til installationer hvor højt tværsnit og pladsbesparende rækkeopbygning er væsentlig – fx i styreskabe og kraftfordeling.

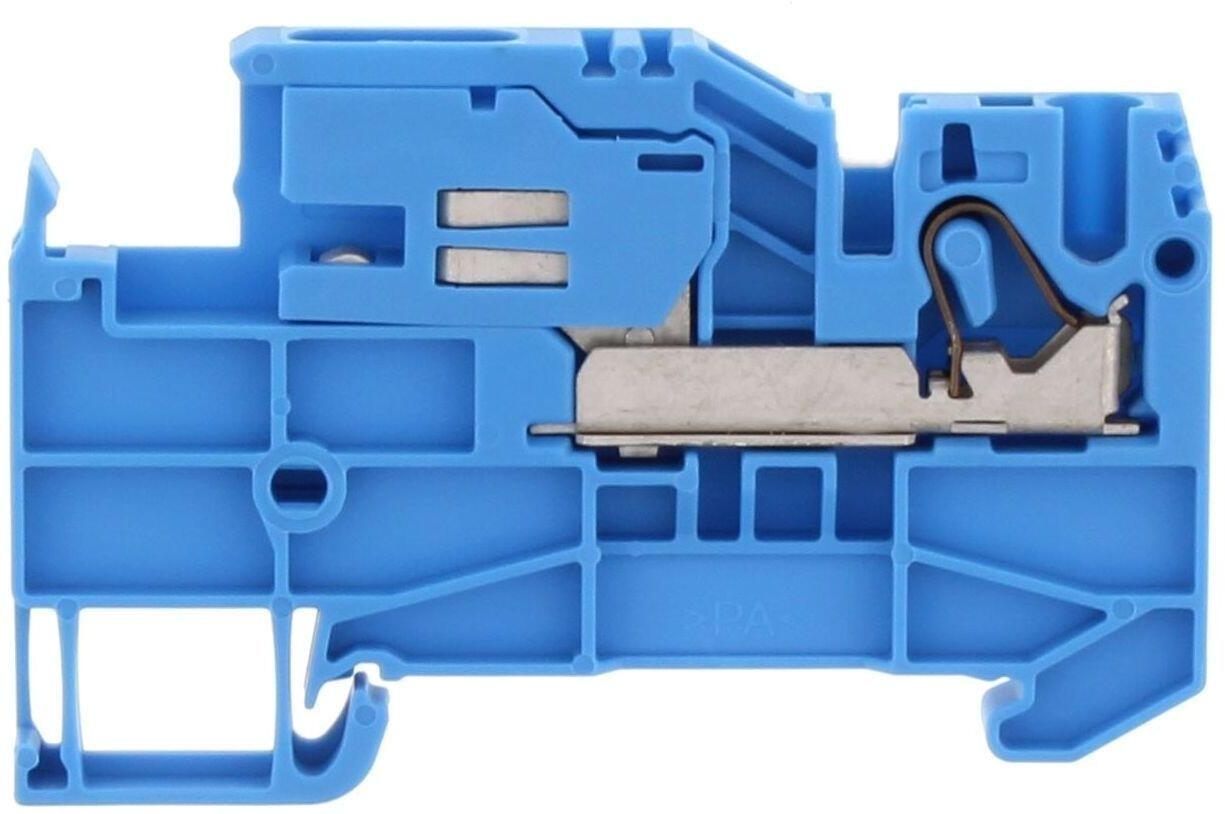

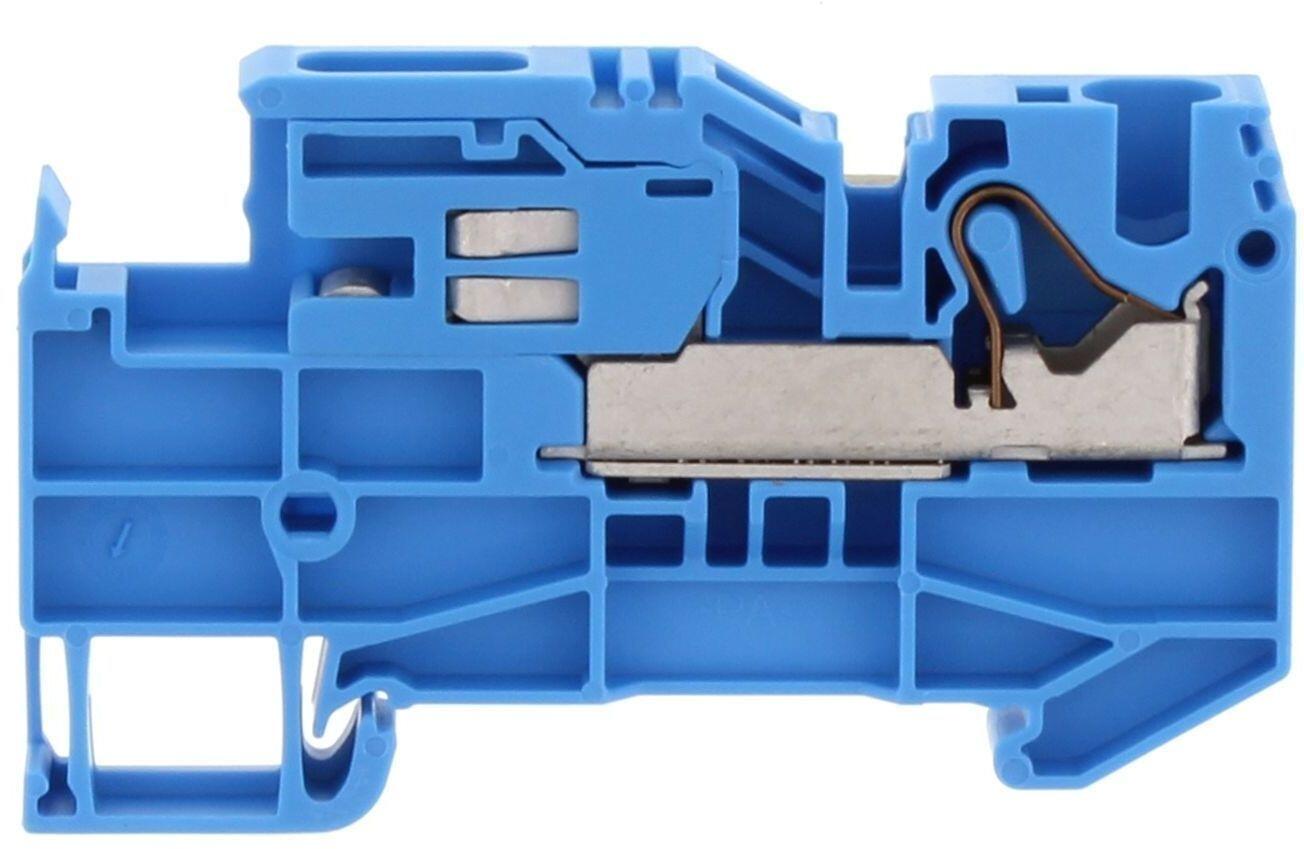

FNT-neutralafbryderterminalerne har en integreret monteringsstang til fastgørelse af den 10x3 mm neutrale samleskinne.
Der kræves ingen ekstra plader eller fastgørelseselementer, da der opnås en sikker kontakt til samleskinnen ved hjælp af skrueløs glider til neutral lederen.

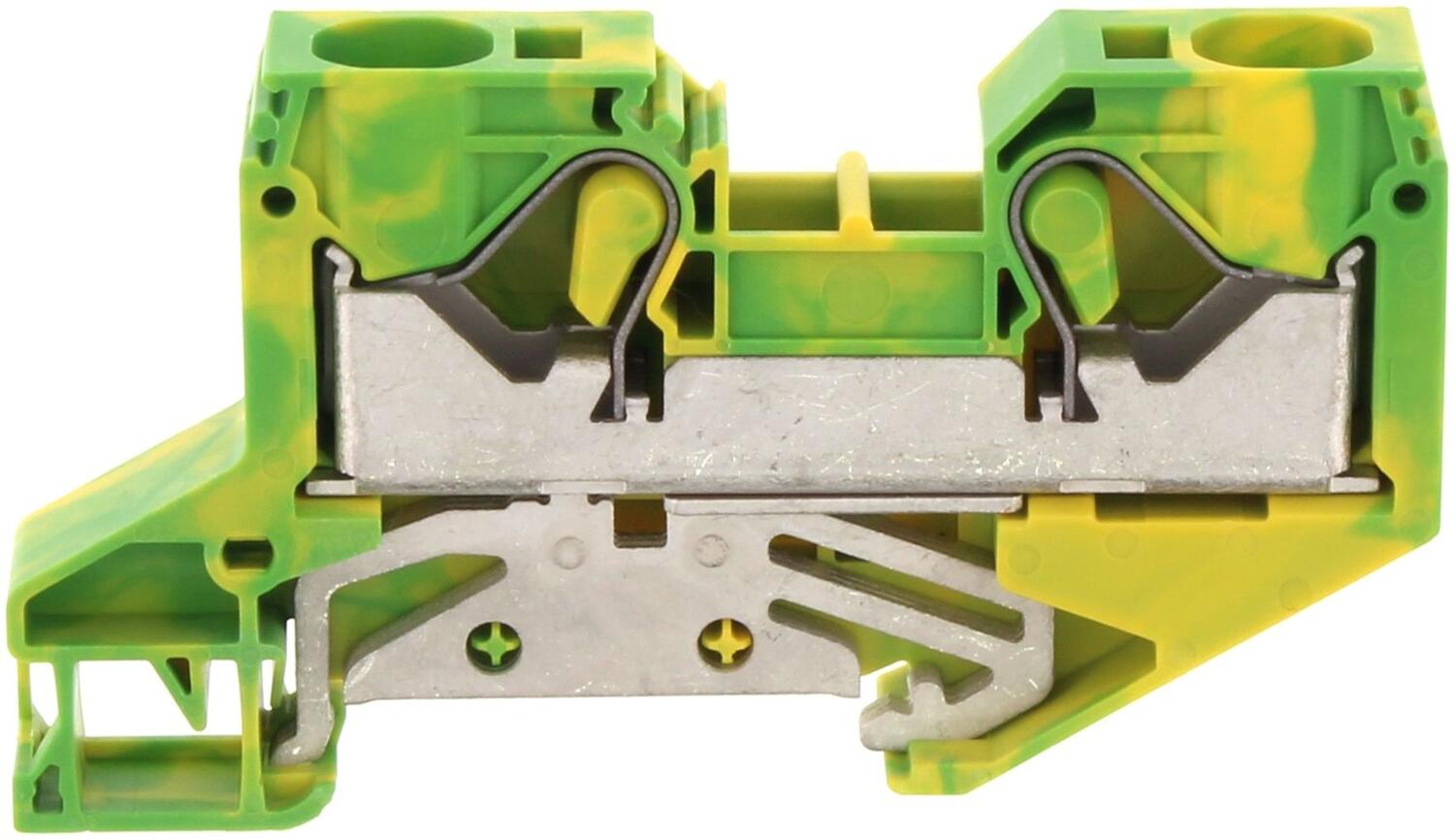

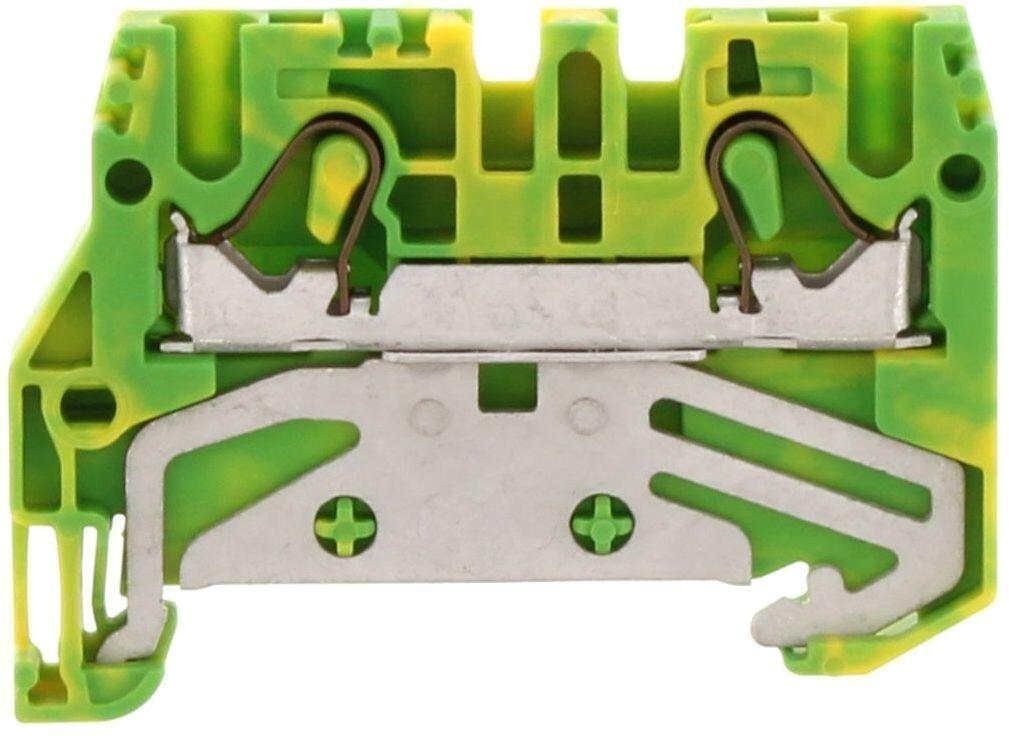

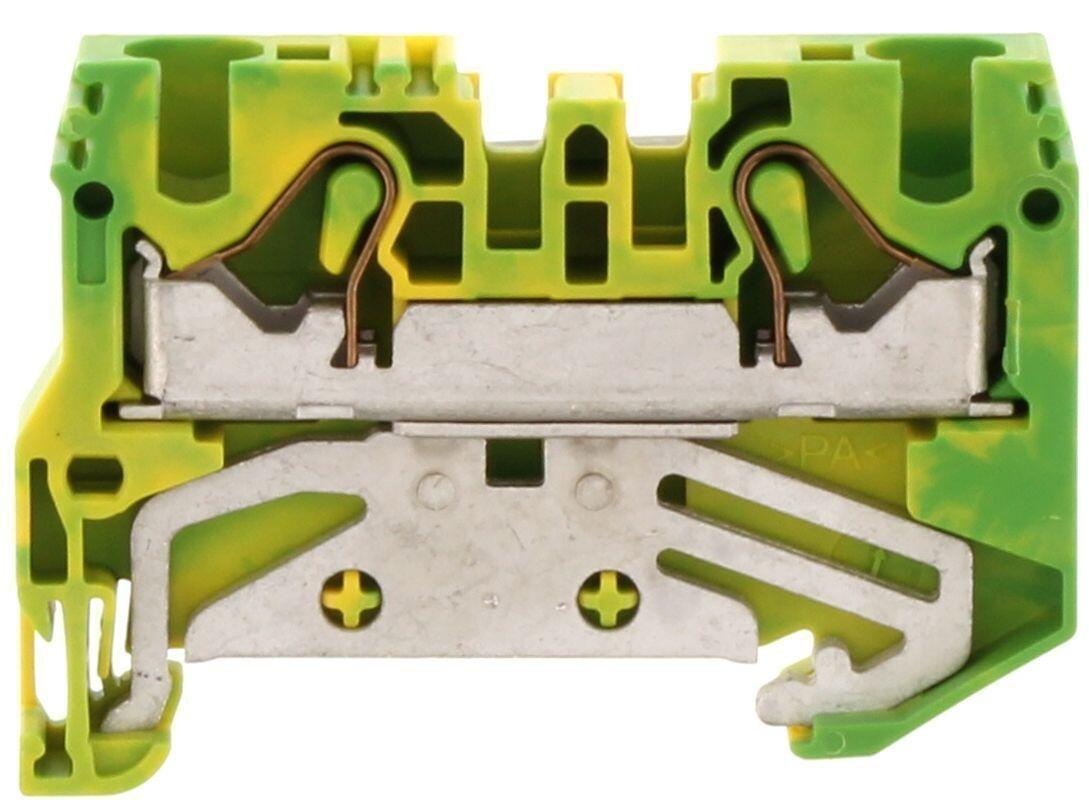

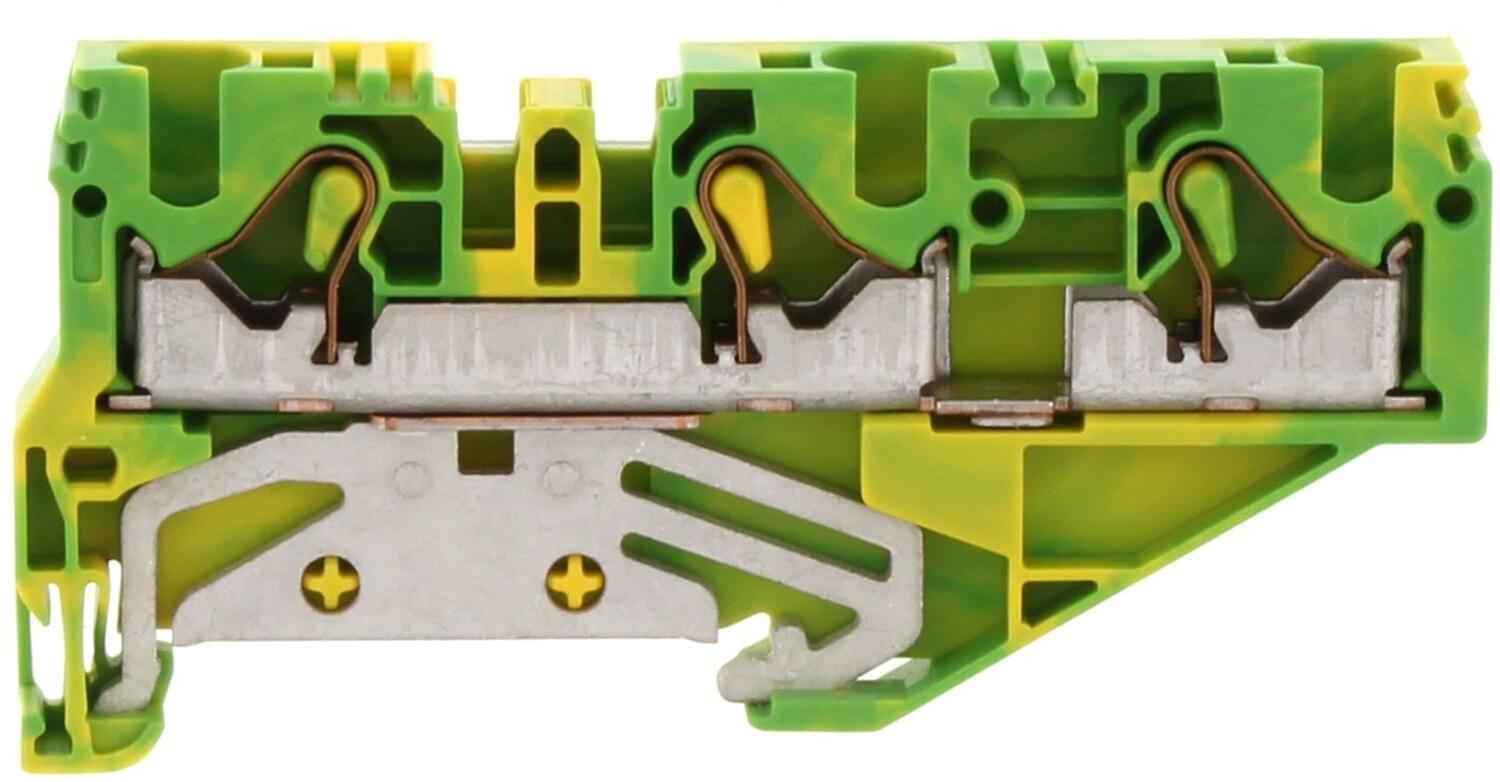

Med FSLI-jordforbindelsesterminalerne tilsluttes PE-potentialet via PE-foden (som har kontakt til DIN-skinnen på begge sider). Massive ledninger og fleksible ledninger med ledningsender kan indsættes i tilslutningsmekanismen uden brug af værktøj. Trykfjederen åbner automatisk, når ledningen indsættes, hvilket sikrer en sikker kontakt med samleskinnen. En standard skruetrækker kan bruges til at åbne klemmen for frigørelse og til indsættelse af flertrådet ledning uden ledningsender.

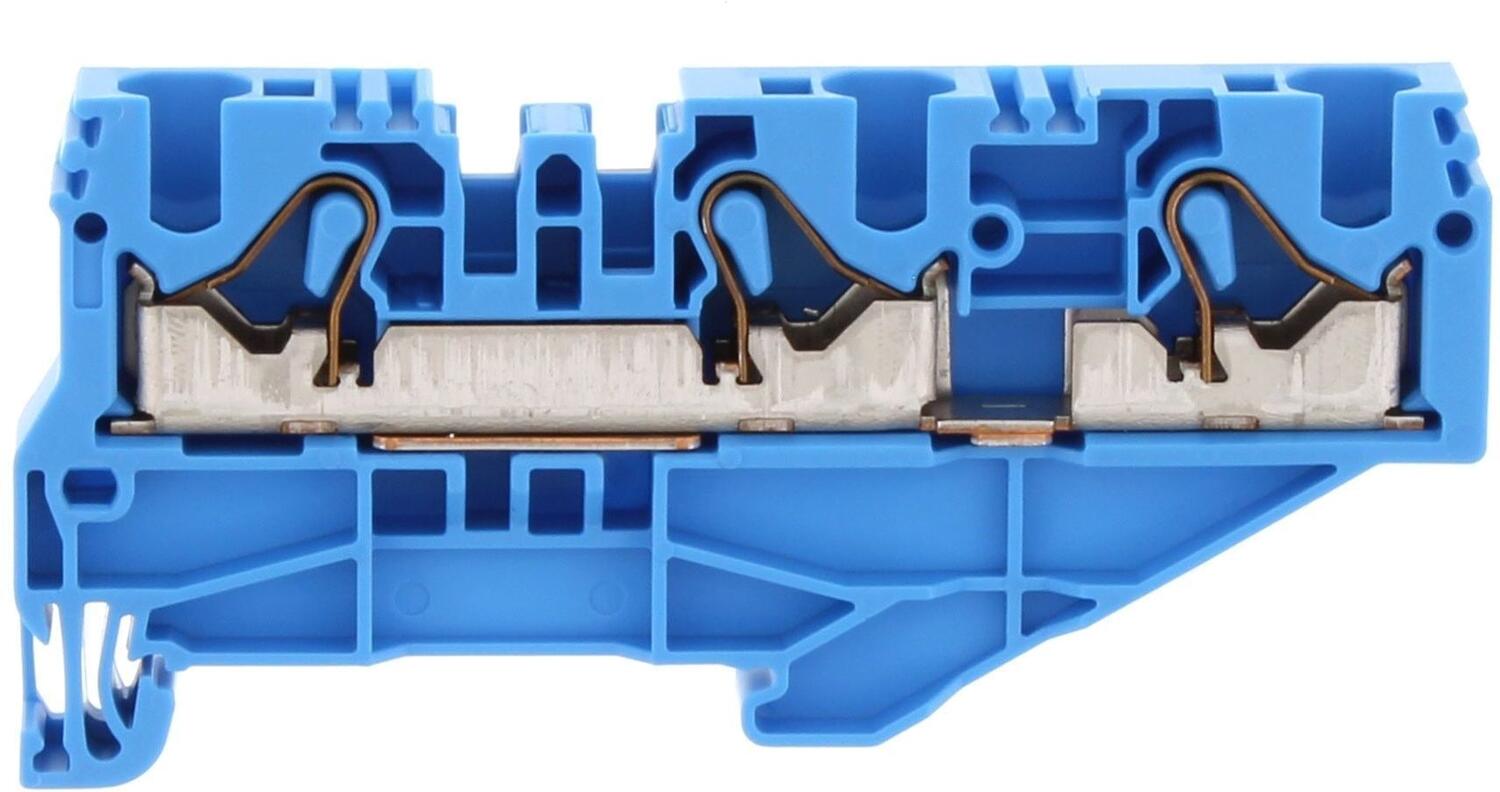

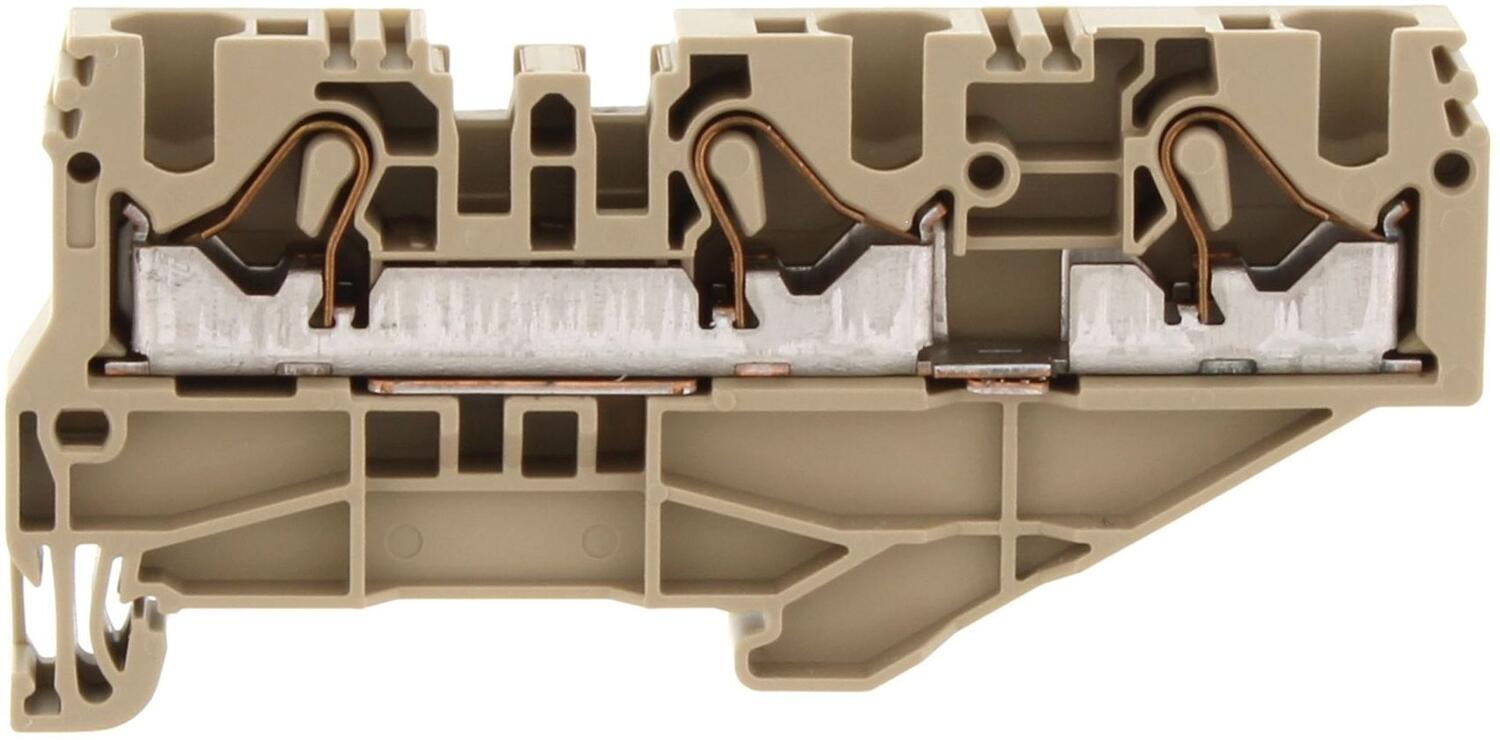

Dette sortiment kan også kombineres med FDLIS-serien af tre-trins installationsterminaler.
De en-trins terminaler – FRKI, FSLI og FNT – kan bruges i kombination med de tre-trins FDLIS-installationsterminaler, da højden på den neutrale samleskinne er identisk i begge versioner.
Hvor den neutrale samleskinne ikke bruges med 16 mm-terminalerne, findes der FRK16 i standardserien, som har en central DIN-skinne-monteringsfod og giver et symmetrisk layout.
- Kompakt og pladsbesparende
- Polyamid - UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- Flere farvekoder
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 4 mm² |
| Farve | Beige |
| Nominel spænding IEC | 800 V |
| Nominel strøm IEC | 32 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | CSA, CSA US, KEMA KUR, EAC |
Dimensioner |
|
| Længde | 52,5 mm |
| Bredde | 5,1 mm |
| Højde monteret på TS 35/7,5 | 38,5 mm |
| Højde | 37,5 mm |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Plug gauge iht. EN 60 947-1 | A4 |
| Antal kanaler til lasker | 2 pc |
| Tværsnit enkelt ledning fra | 0,5 mm² |
| Tværsnit enkelt ledning til | 6 mm² |
| Tværsnit fintrådet ledning fra | 0,6 mm² |
| Tværsnit fintrådet ledning til | 6 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,5 mm² |
*Invisible Heading* |
|
|---|---|
| Tværsnit fintrådet ledning med tylle til | 4 mm² |
| Nominel ledertværsnit fra (AWG) | 20 |
| Nominel ledetværsnit til (AWG) | 10 |
| Afisoleringslængde | 12 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding CSA | 600 V |
| Mærkestrøm CSA | 28 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 600 V |
| Nominel strøm CSAus | 28 A |
| CSAus test standard | UL 1059 |
| EAC test standard | TR ZU 004/2011 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | BG |
| Vægt | 8,25 g |
| Pakningsstørrelse | 100 pc |
Produktbeskrivelse
FRKI / FSLI / FNT Push-In installationsklemme 4-10 mm² fra Conta-Clip.
Installationsklemme til montering på DIN-skinne (TS 35) med Push-In-tilslutning – hurtig og værktøjsfri tilslutning.
Egnet til ledertværsnit fra 4 til 10 mm².
Nominel spænding op til 800 V IEC og nominelt strøm op til 32 A (for tværsnit 4 mm² variant).
Impuls-spænding 8 kV, overspændingskategori III – velegnet til industrielle tavleinstallationer.
Isoleringsmateriale: Polyamid 6.6, flammeklasse UL94-V0; driftstemperatur –40 °C til +120 °C.
Meget slank konstruktion – bredde ca. 5,1 mm (for tværsnit 4 mm² variant) – sparer plads i tavlen.
Fås i farverne beige, blå, grøn/gul, orange – for nem visuel mærkning og identifikation.
Godkendelser: CSA, CSA US, KEMA KUR, EAC – sikrer global anvendelse og dokumenteret kvalitet.
Ideel til installationer hvor højt tværsnit og pladsbesparende rækkeopbygning er væsentlig – fx i styreskabe og kraftfordeling.
FNT-neutralafbryderterminalerne har en integreret monteringsstang til fastgørelse af den 10x3 mm neutrale samleskinne.
Der kræves ingen ekstra plader eller fastgørelseselementer, da der opnås en sikker kontakt til samleskinnen ved hjælp af skrueløs glider til neutral lederen.
Med FSLI-jordforbindelsesterminalerne tilsluttes PE-potentialet via PE-foden (som har kontakt til DIN-skinnen på begge sider). Massive ledninger og fleksible ledninger med ledningsender kan indsættes i tilslutningsmekanismen uden brug af værktøj. Trykfjederen åbner automatisk, når ledningen indsættes, hvilket sikrer en sikker kontakt med samleskinnen. En standard skruetrækker kan bruges til at åbne klemmen for frigørelse og til indsættelse af flertrådet ledning uden ledningsender.
Dette sortiment kan også kombineres med FDLIS-serien af tre-trins installationsterminaler.
De en-trins terminaler – FRKI, FSLI og FNT – kan bruges i kombination med de tre-trins FDLIS-installationsterminaler, da højden på den neutrale samleskinne er identisk i begge versioner.
Hvor den neutrale samleskinne ikke bruges med 16 mm-terminalerne, findes der FRK16 i standardserien, som har en central DIN-skinne-monteringsfod og giver et symmetrisk layout.
