CONTA-CLIP
PIKD/PVMAK - (2,5 mm²)

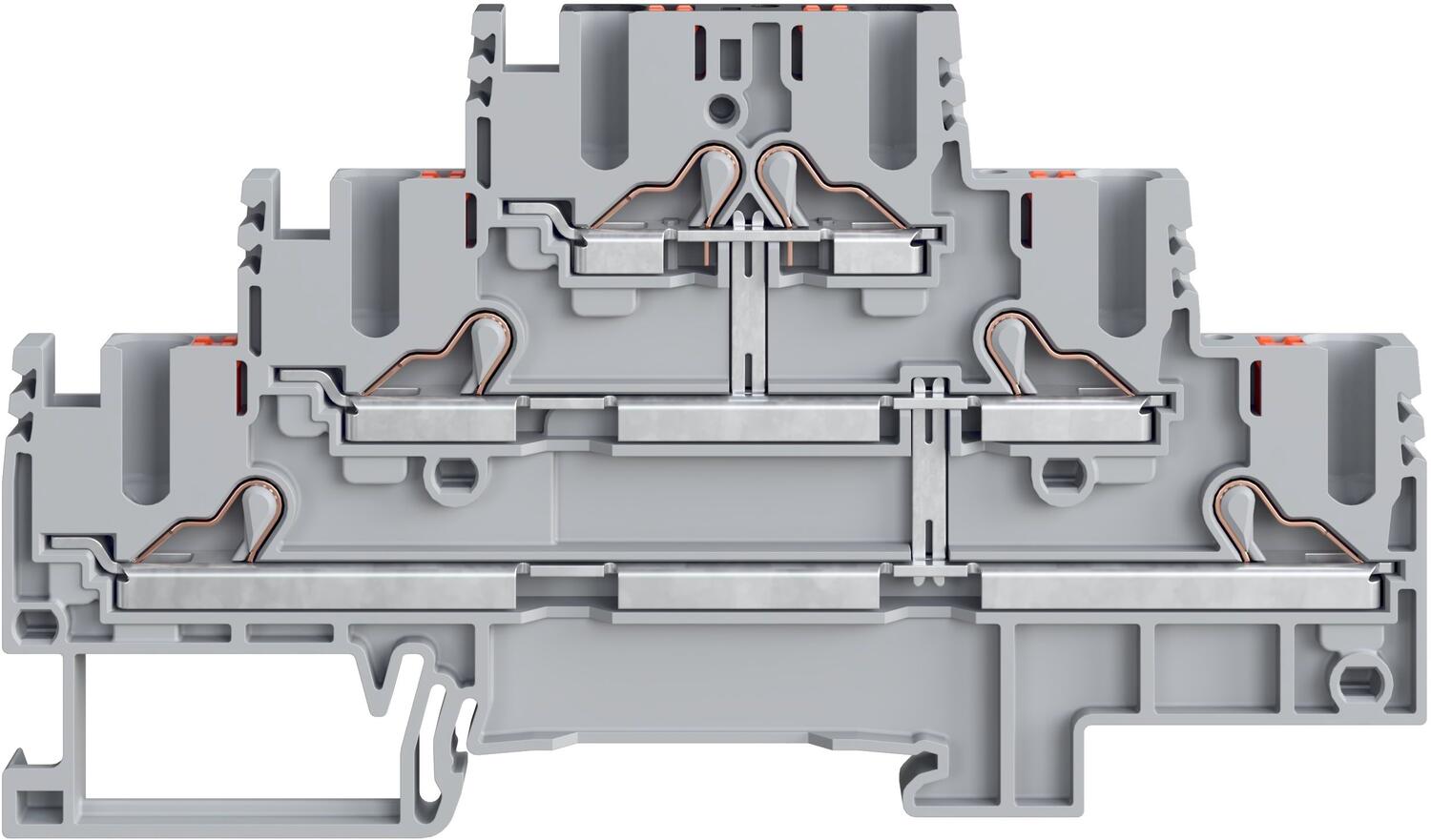

Type: 3-lags push-in rækkeklemme

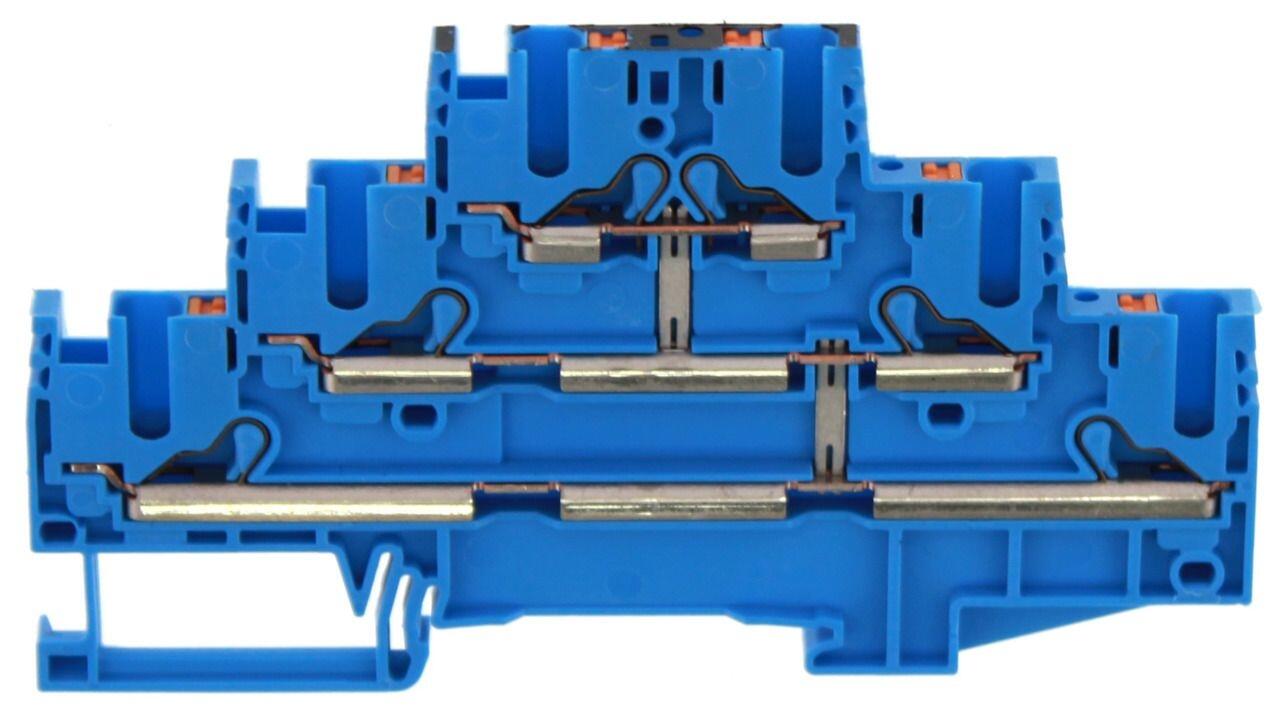

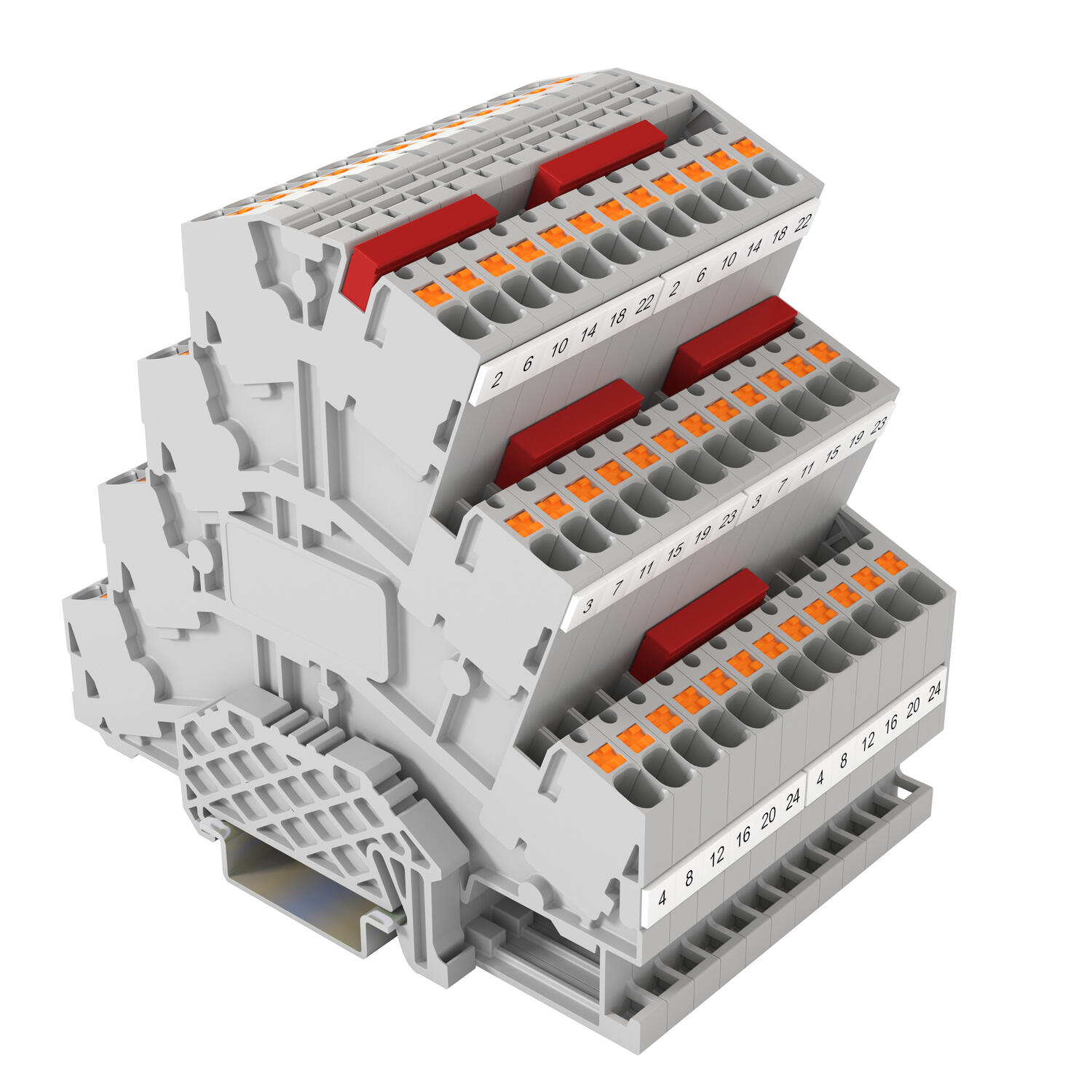

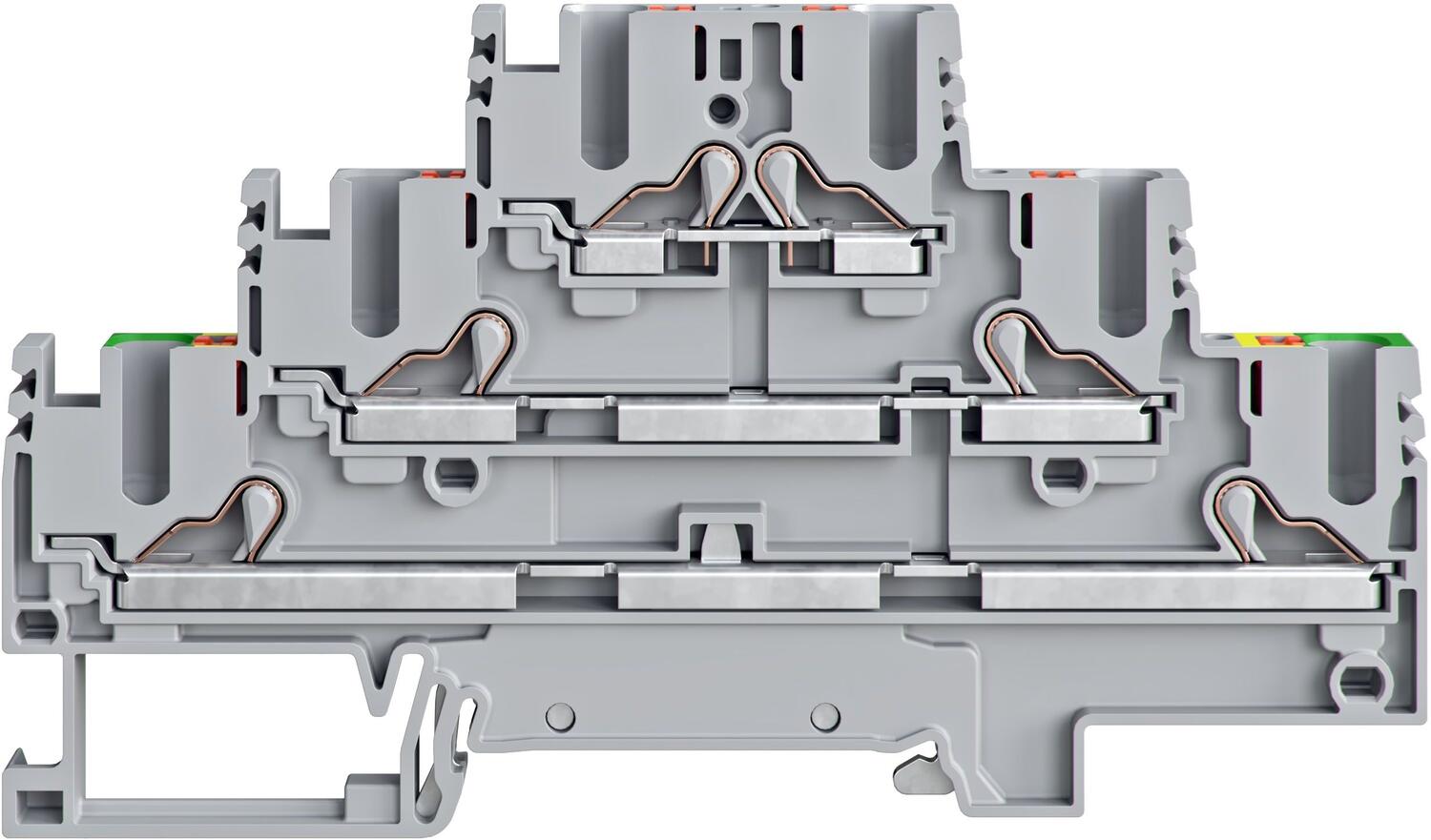

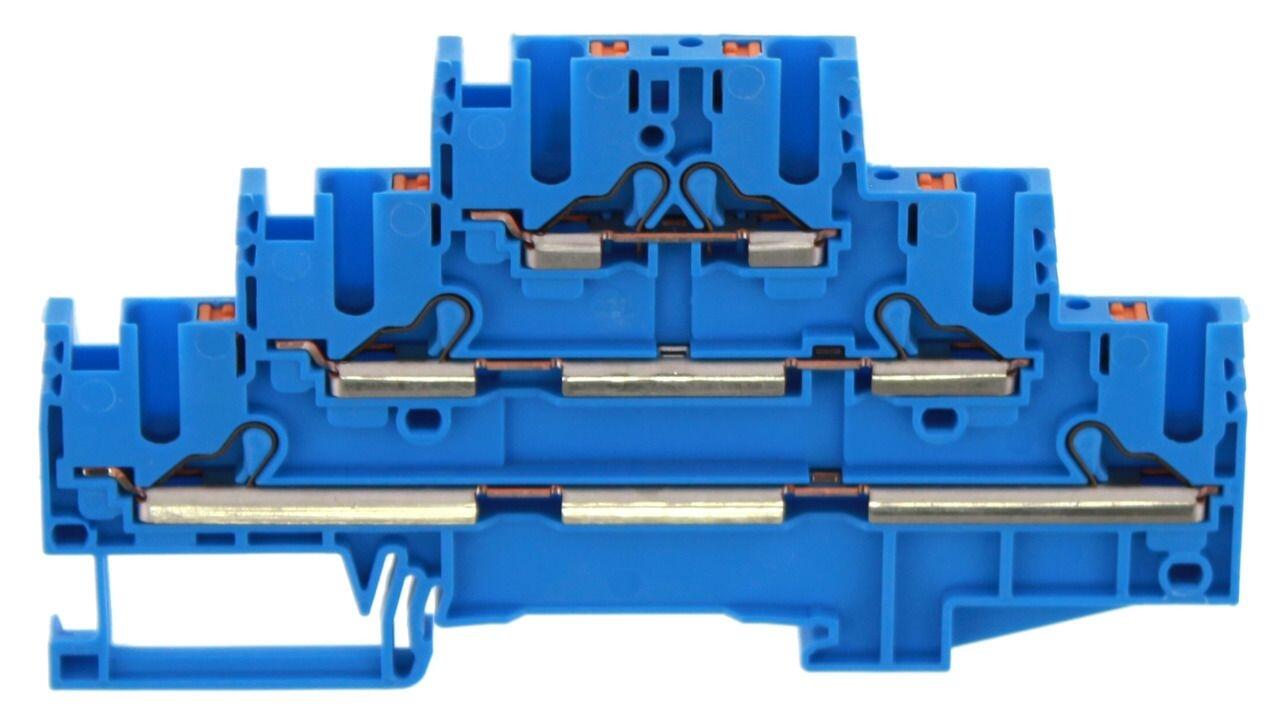

PIKD / PVMAK-serien fra Conta-Clip er en kompakt og fleksibel 3-lags (tre niveauer) push-in rækkeklemme, der kombinerer pladsbesparelse med høj funktionalitet. Med tre lag (niveauer) og seks tilslutningspunkter pr. modul opnår du stor tæthed, samtidig med at kabelhåndteringen forenkles. Klemmerne understøtter ledere op til 4 mm² og kan klare strømstyrker op til ca. 20–22 A, afhængig af varianter
Den indbyggede push-in-fjedermekanisme gør installation nem uden værktøj: lederen sættes direkte i, og fjederen sørger for en sikker forbindelse. For at løsne eller omplacere ledere aktiveres den isolerede pusher.

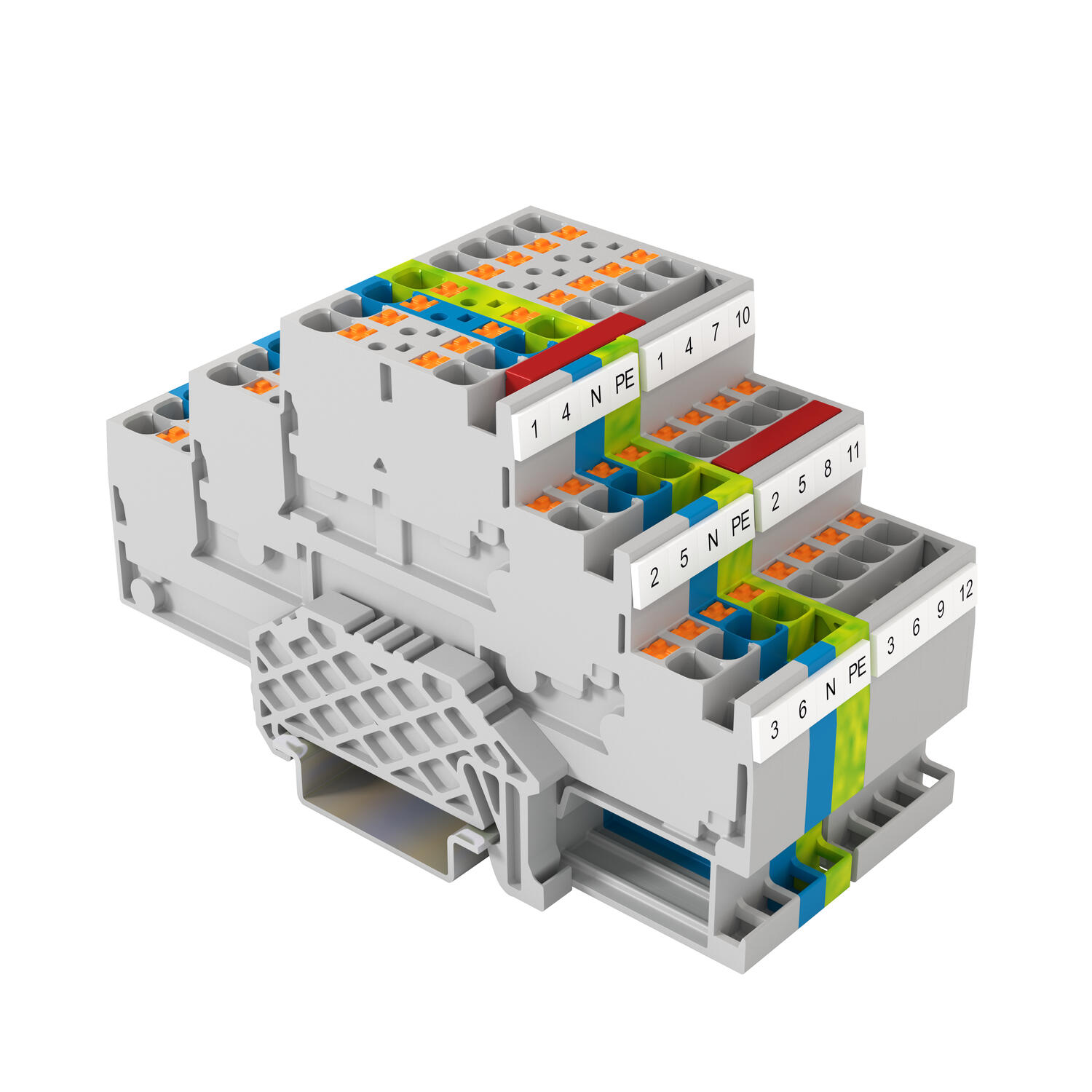

Serien understøtter også tværkobling ved hjælp af pluggable PQI-krydsforbindere, hvilket giver fleksible potentialfordelinger på alle niveauer.

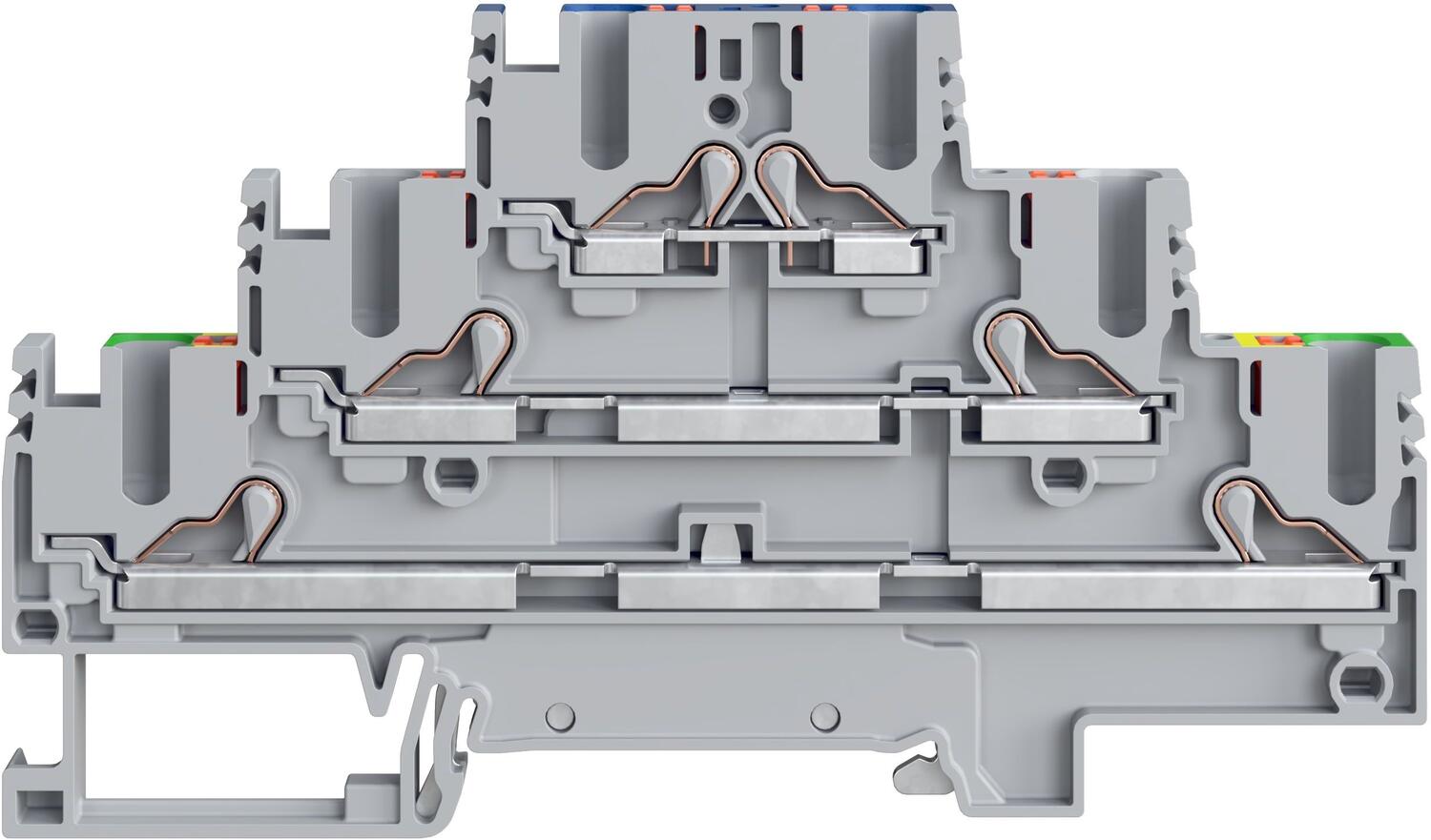

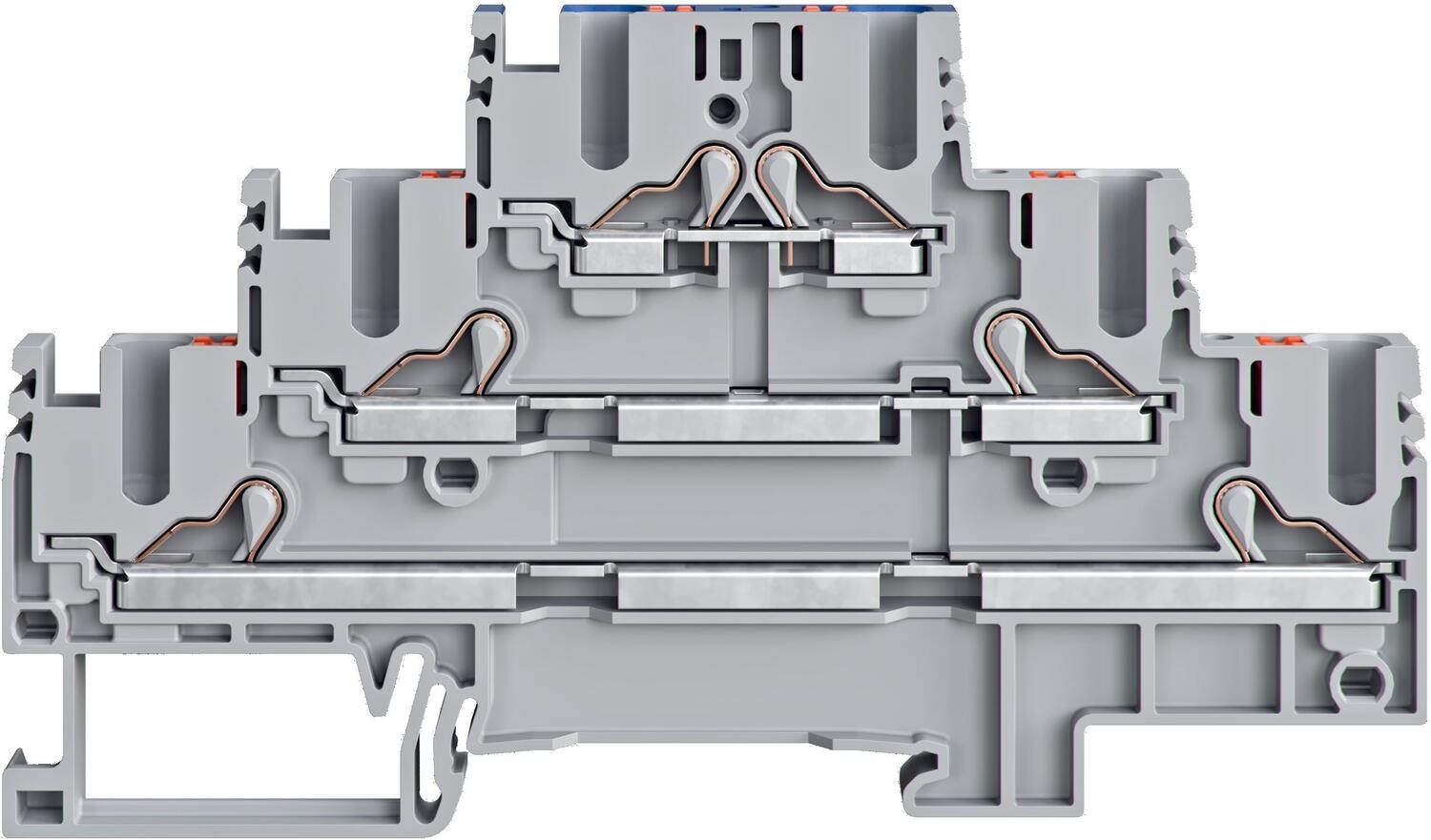

Farvemarkering på de forskellige niveauer (f.eks. PE eller neutrale niveauer) gør det nemt at identificere funktion og potentiale.
Materialet er robust PA 6.6 (polyamid), klassificeret som UL 94 V-0, hvilket sikrer god varme- og brandmodstand. Derudover har PE-klemmerne tosidig kontakt med DIN-skinnen for lav overgangsmodstand og høj sikkerhed.

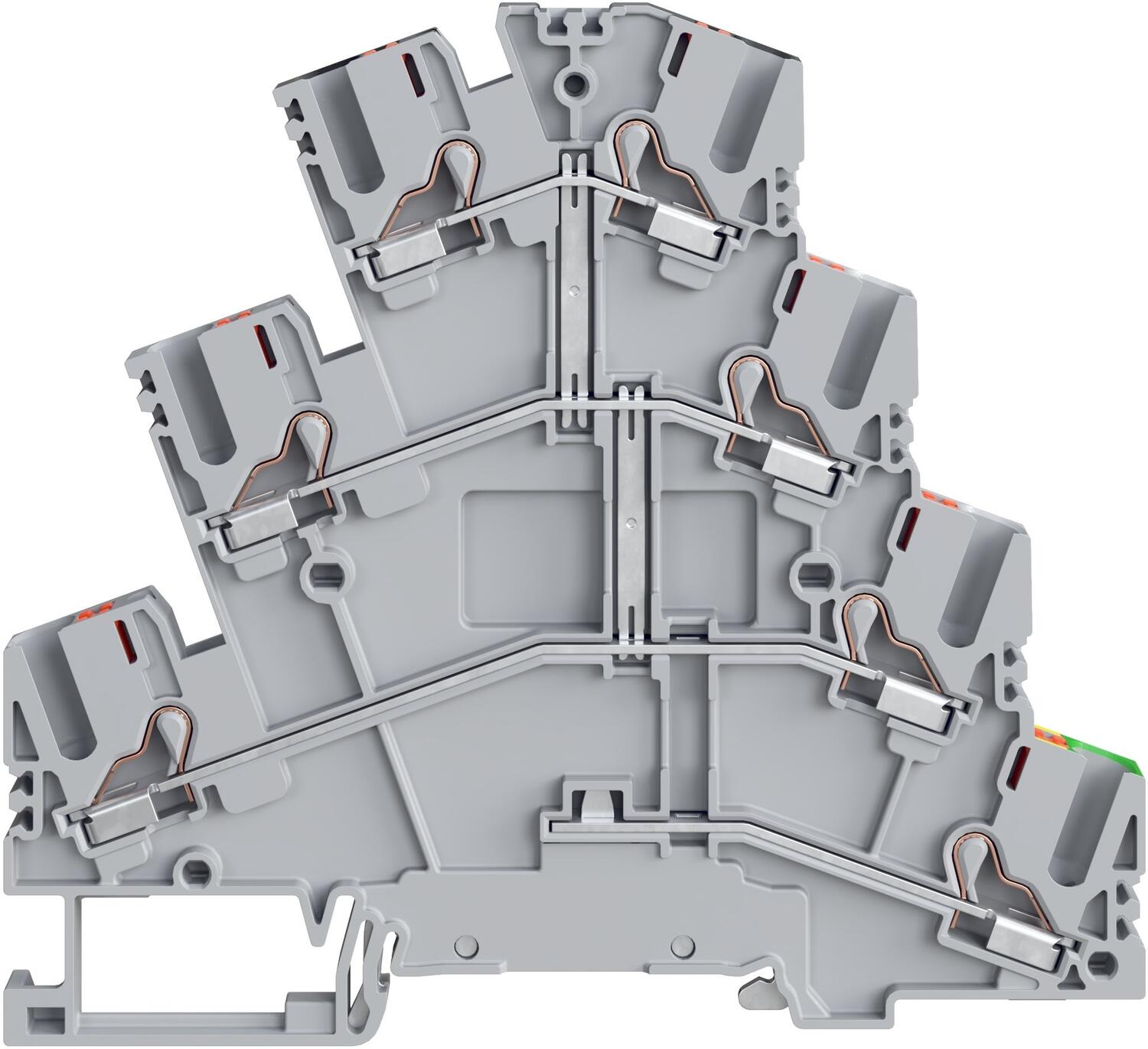

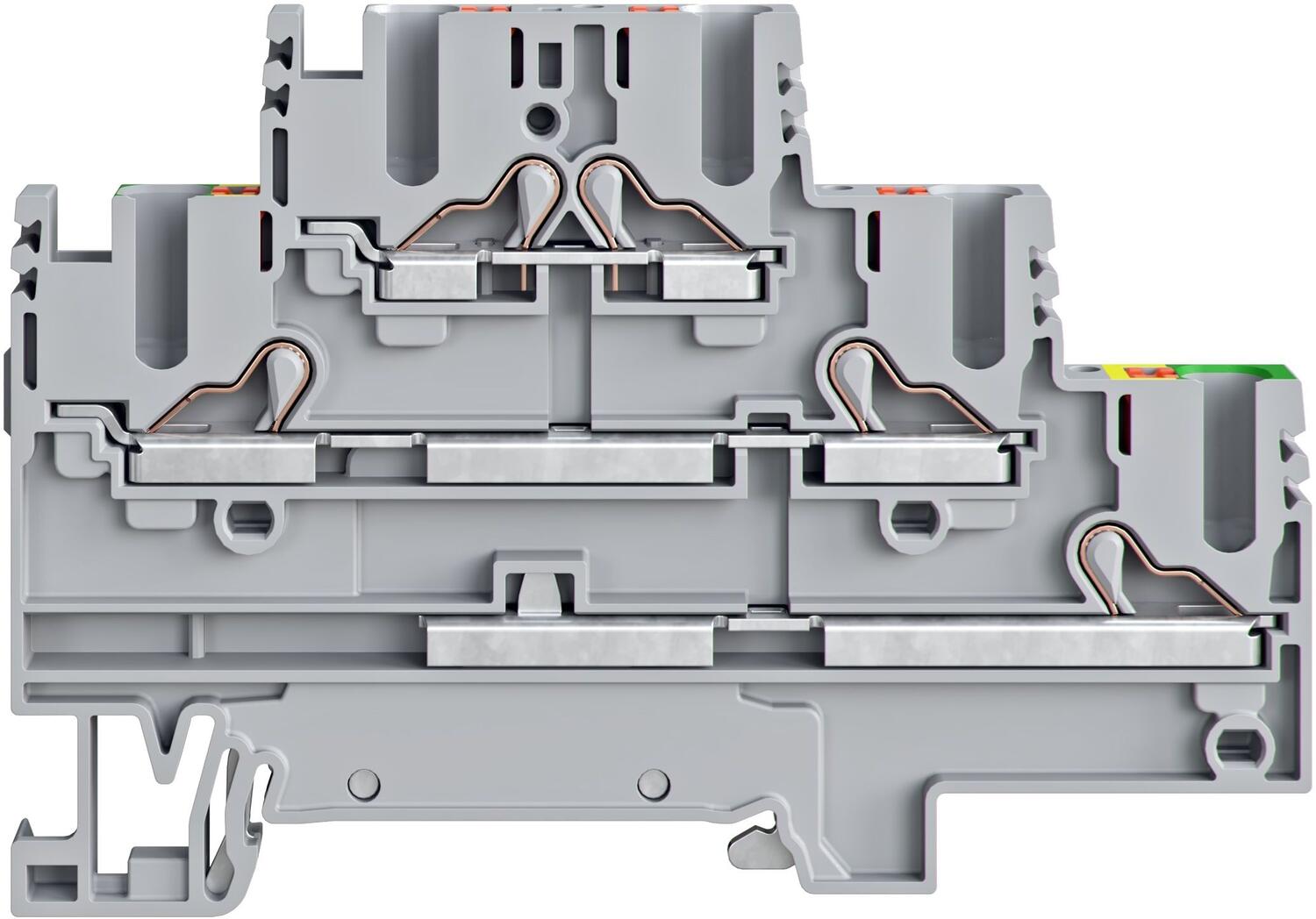

- Linkede versioner
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- Flere farvekoder

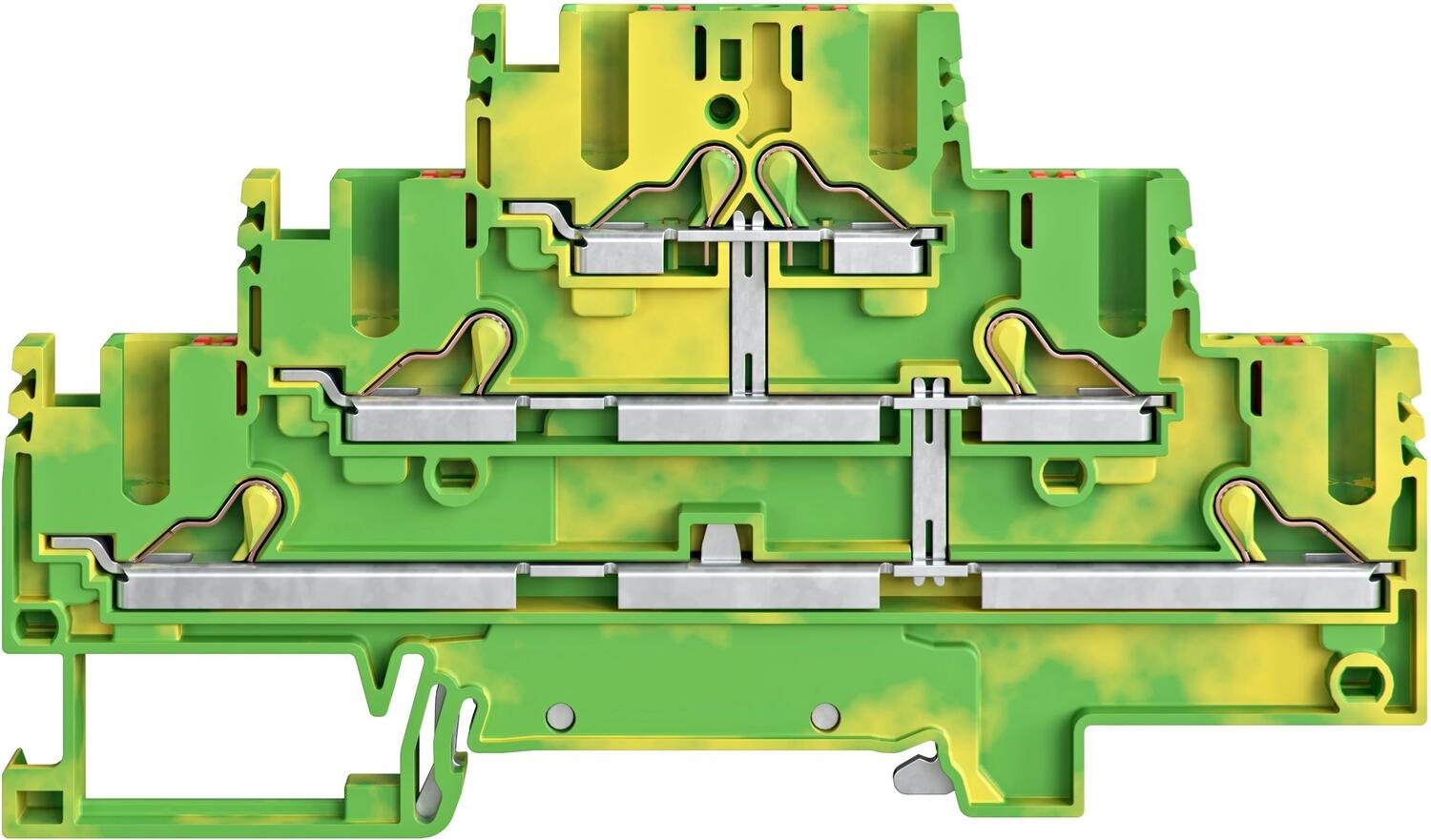

- Jord-version
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |
| Farve | Grå |
| Nominel spænding IEC | 500 V |
| Nominel strøm IEC | 20 A |
| Montage | Monteringsskinne TS 35/7,5 |
| Nominel impulsspænding | 6 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
Dimensioner |
|
| Længde | 102 mm |
| Bredde | 5,1 mm |
| Højde monteret på TS 35/7,5 | 57,7 mm |
| Højde | 56,2 mm |
Forbindelses data |
|

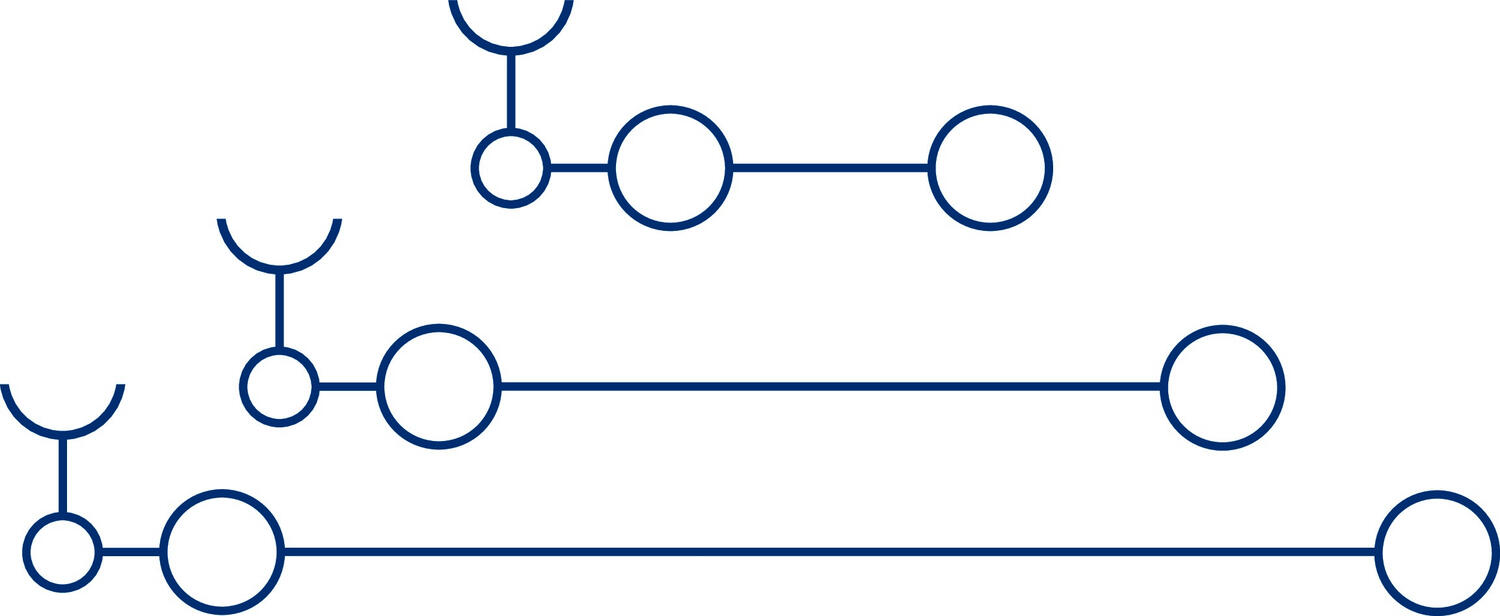

| Tilslutninger | 2 x 3 |
| Antal niveauer | 3 pc |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 3 pc |
| Tværsnit enkelt ledning fra | 0,14 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
*Invisible Heading* |
|
|---|---|
| Tværsnit fintrådet ledning fra | 0,14 mm² |
| Tværsnit fintrådet ledning til | 2,5 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,14 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Rated wire cross section from | 26 AWG |
| Rated wire cross section to | 12 AWG |
| Afisoleringslængde | 10 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | CZ |
| Vægt | 18,85 g |
| Pakningsstørrelse | 50 pc |
| Number of terminals per level | 2 |
Produktbeskrivelse
PIKD / PVMAK-serien fra Conta-Clip er en kompakt og fleksibel 3-lags (tre niveauer) push-in rækkeklemme, der kombinerer pladsbesparelse med høj funktionalitet. Med tre lag (niveauer) og seks tilslutningspunkter pr. modul opnår du stor tæthed, samtidig med at kabelhåndteringen forenkles. Klemmerne understøtter ledere op til 4 mm² og kan klare strømstyrker op til ca. 20–22 A, afhængig af varianter
Den indbyggede push-in-fjedermekanisme gør installation nem uden værktøj: lederen sættes direkte i, og fjederen sørger for en sikker forbindelse. For at løsne eller omplacere ledere aktiveres den isolerede pusher.
Serien understøtter også tværkobling ved hjælp af pluggable PQI-krydsforbindere, hvilket giver fleksible potentialfordelinger på alle niveauer.
Farvemarkering på de forskellige niveauer (f.eks. PE eller neutrale niveauer) gør det nemt at identificere funktion og potentiale.
Materialet er robust PA 6.6 (polyamid), klassificeret som UL 94 V-0, hvilket sikrer god varme- og brandmodstand. Derudover har PE-klemmerne tosidig kontakt med DIN-skinnen for lav overgangsmodstand og høj sikkerhed.
