CONTA-CLIP

PPVK/PPVKE - (1,5-6 mm²)

Type: push-in-potentialefordelingsterminaler

PPVK push-in potentialefordelingsklemmer er den ideelle løsning til sikker og korrekt strømfordeling i styreskabe, hvor mange kabler skal tilsluttes. Klemmerne reducerer risikoen for fejlkobling og sikrer en struktureret og overskuelig potentialefordeling i både AC- og DC-styrekredsløb.


Med push-in tilslutningsteknologi opnås hurtig installation uden værktøj, samtidig med at det kompakte design minimerer pladsforbruget i styreskabet. Dette gør PPVK-serien særligt velegnet til automationsanlæg, industrielle kontrolsystemer og el-tavler, hvor effektiv kabelføring, driftssikkerhed og pladsoptimering er afgørende.

  • Farvekodede terminaler
  • 35 % pladsbesparelse
  • Tovejs distribution
  • Pre-samlede muligheder
  • Push In-teknologi for hurtigere tilslutninger

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Tværsnit 1,5 mm²
Farve Grå
Nominel spænding IEC 250 V
Nominel strøm IEC 16 A
Nominel impulsspænding 4 kV
Overspændingskategori III
Miljøklasse 3

Dimensioner
Længde 86 mm
Bredde 3,5 mm
Højde monteret på TS 35/7,5 43,5 mm
Højde 42 mm

Forbindelses data
Tilslutninger 6
Antal niveauer 1 pc
Antal kanaler til lasker 2 pc
Tværsnit enkelt ledning fra 0,25 mm²
Tværsnit enkelt ledning til 1,5 mm²
Tværsnit fintrådet ledning fra 0,2 mm²

*Invisible Heading*
Tværsnit fintrådet ledning til 1,5 mm²
Tværsnit fintrådet ledning med tylle fra 0,25 mm²
Tværsnit fintrådet ledning med tylle til 1 mm²
Nominel ledertværsnit fra (AWG) 26
Nominel ledetværsnit til (AWG) 14
Afisoleringslængde 8 mm

Materialer
Materiale isolation Polyamid
Flammeklasse UL94-V0
Temperaturområde drift fra -40 °C
Temperaturområde drift til 120 °C

Yderligere data
Tariff code 85369010
Oprindelsesland DE
Vægt 8,674 g
Pakningsstørrelse 50 pc
Number of terminals per level 6

Downloads

Produktbeskrivelse

PPVK push-in potentialefordelingsklemmer er den ideelle løsning til sikker og korrekt strømfordeling i styreskabe, hvor mange kabler skal tilsluttes. Klemmerne reducerer risikoen for fejlkobling og sikrer en struktureret og overskuelig potentialefordeling i både AC- og DC-styrekredsløb.


Med push-in tilslutningsteknologi opnås hurtig installation uden værktøj, samtidig med at det kompakte design minimerer pladsforbruget i styreskabet. Dette gør PPVK-serien særligt velegnet til automationsanlæg, industrielle kontrolsystemer og el-tavler, hvor effektiv kabelføring, driftssikkerhed og pladsoptimering er afgørende.

Tilbehør

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Strømforsyninger fra puls
Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Tværsnit Farve Nominel strøm IEC Bredde Tilslutninger Plug gauge iht. EN 60 947-1 Tværsnit enkelt ledning fra Tværsnit enkelt ledning til Tværsnit fintrådet ledning fra Tværsnit fintrådet ledning til Tværsnit fintrådet ledning med tylle fra Tværsnit fintrådet ledning med tylle til Nominel ledertværsnit fra (AWG) Nominel ledetværsnit til (AWG) Afisoleringslængde Pakningsstørrelse Number of terminals per level Pris

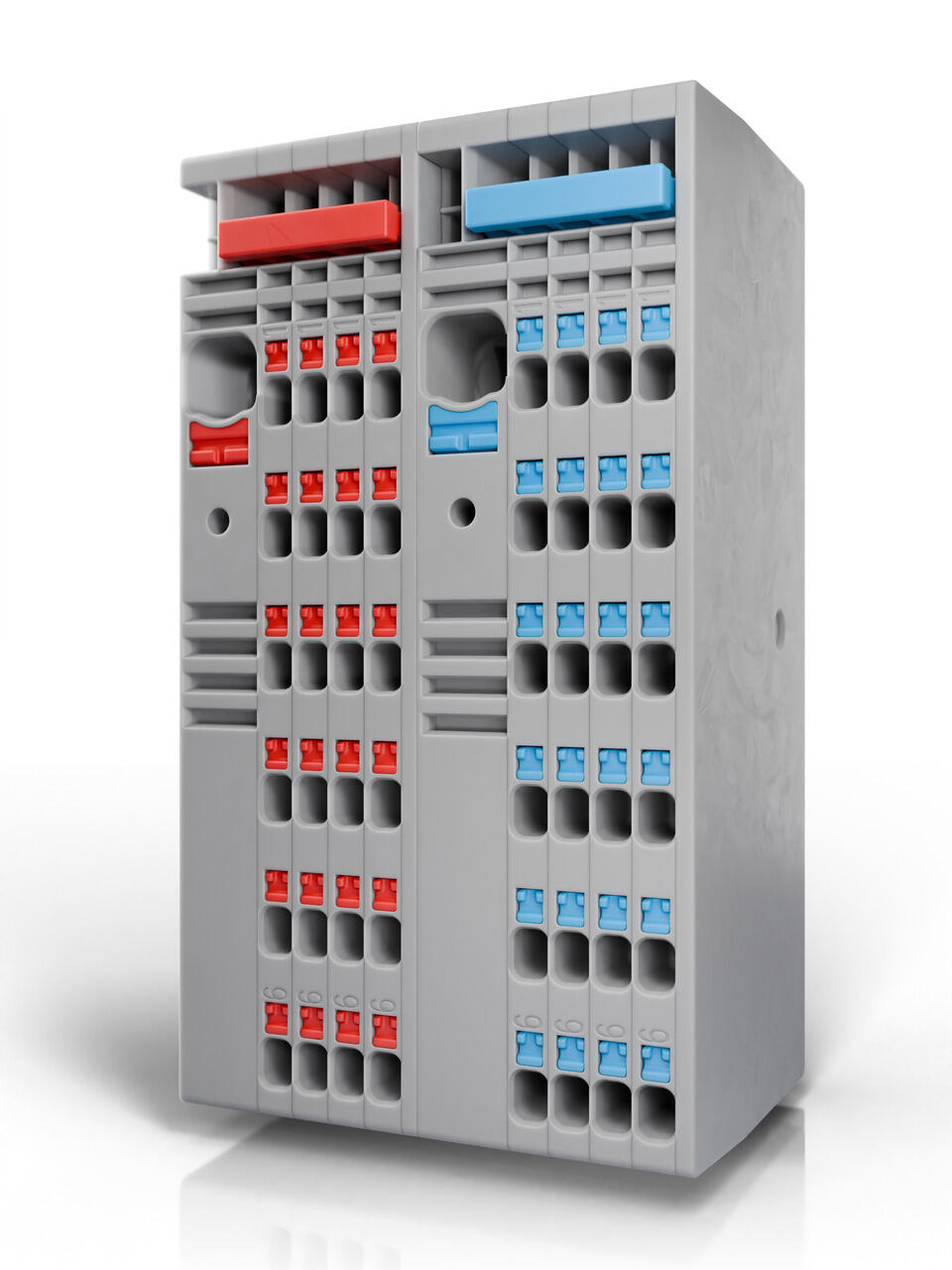

SET PPVK 6/1,5/24A
Art:
27321.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
27320_6 - Main.jpg
SET PPVK 6/1,5/12A
Art:
27320.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

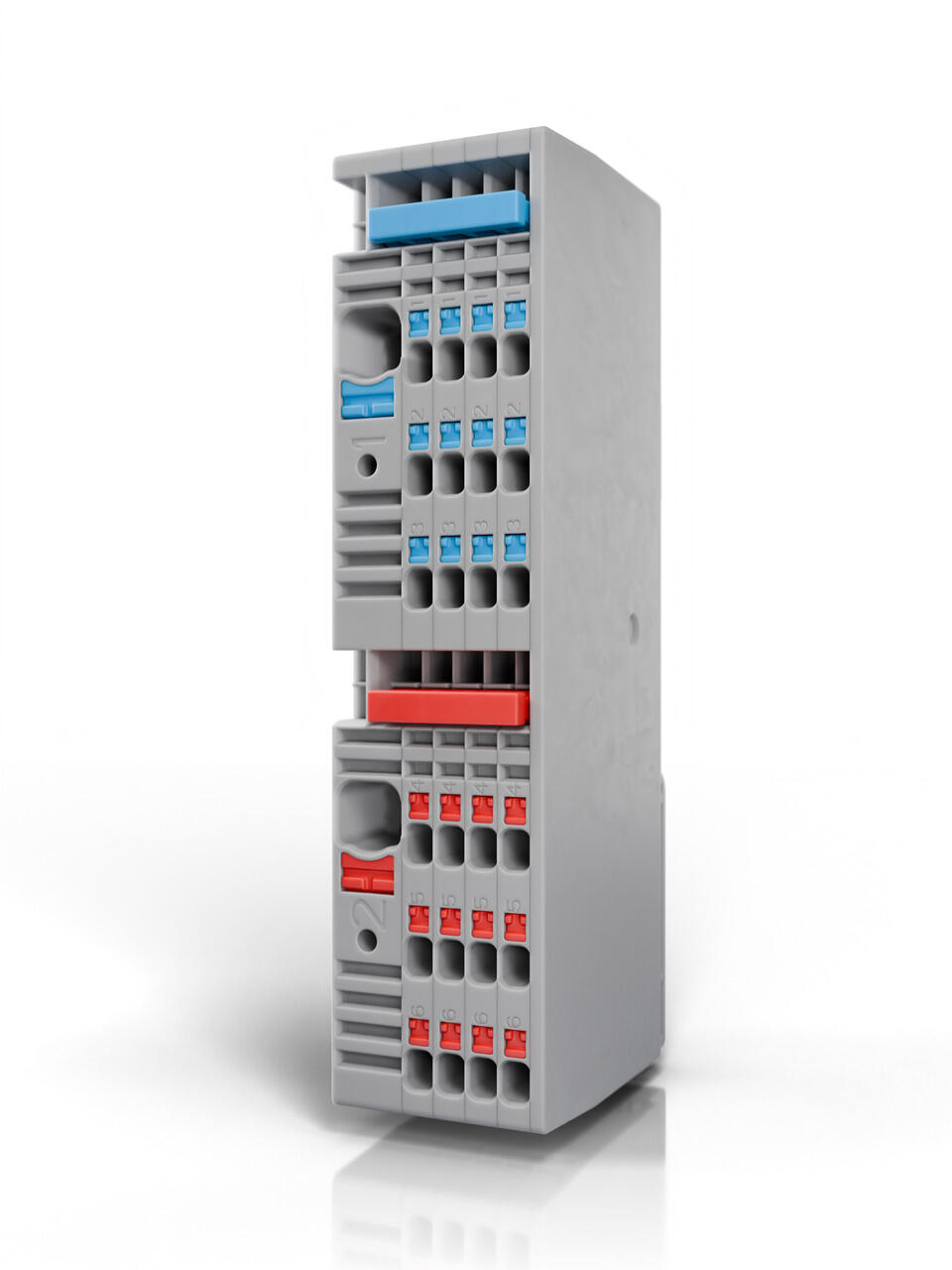

SET PPVK 2X6/1,5/12A
Art:
27322.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

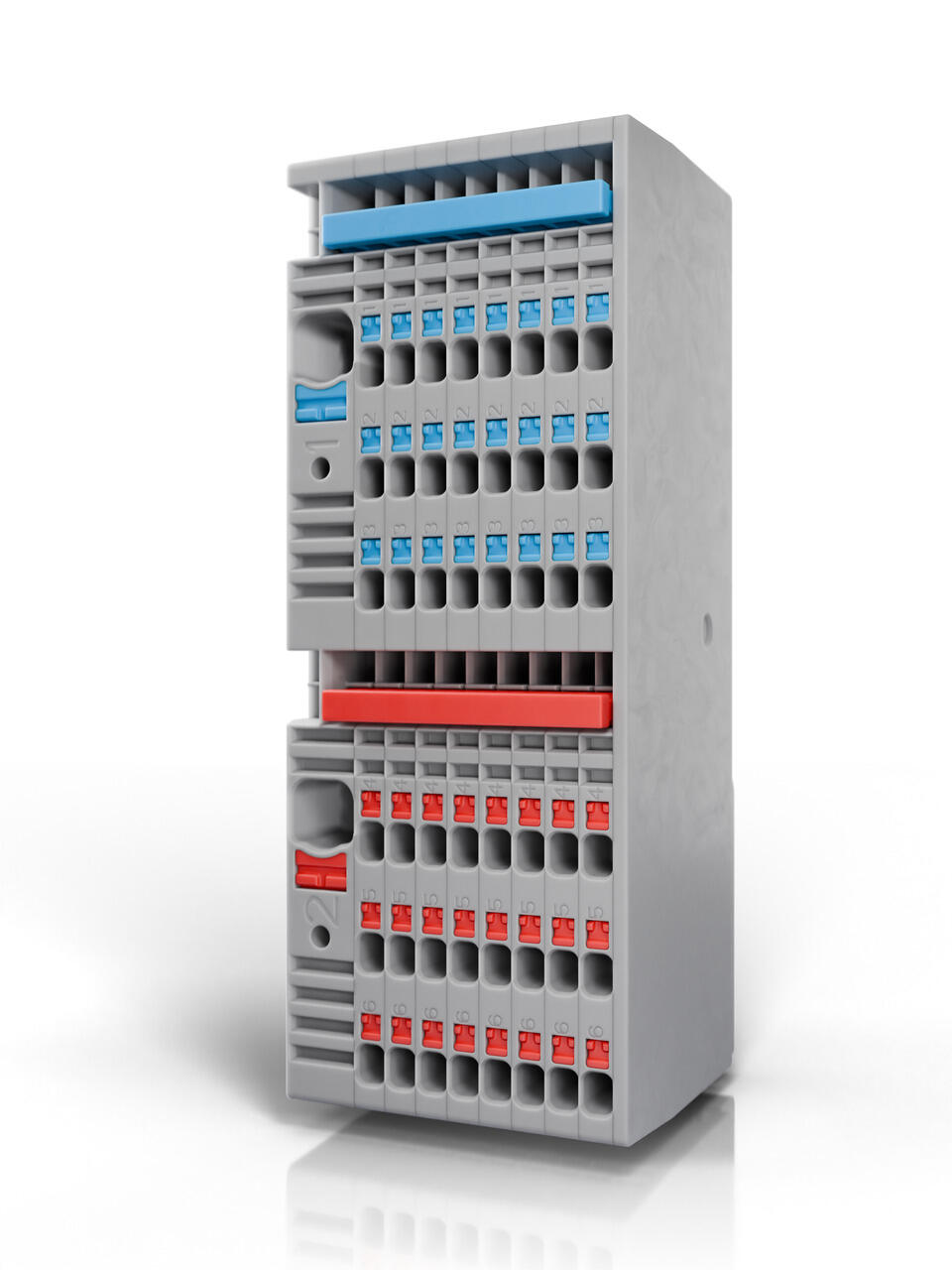

SET PPVK 2X6/1,5/24A
Art:
27323.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVK 1,5/6A/OG GN
Art:
27053.1 Kopieret
1,5 mm²
Grøn
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

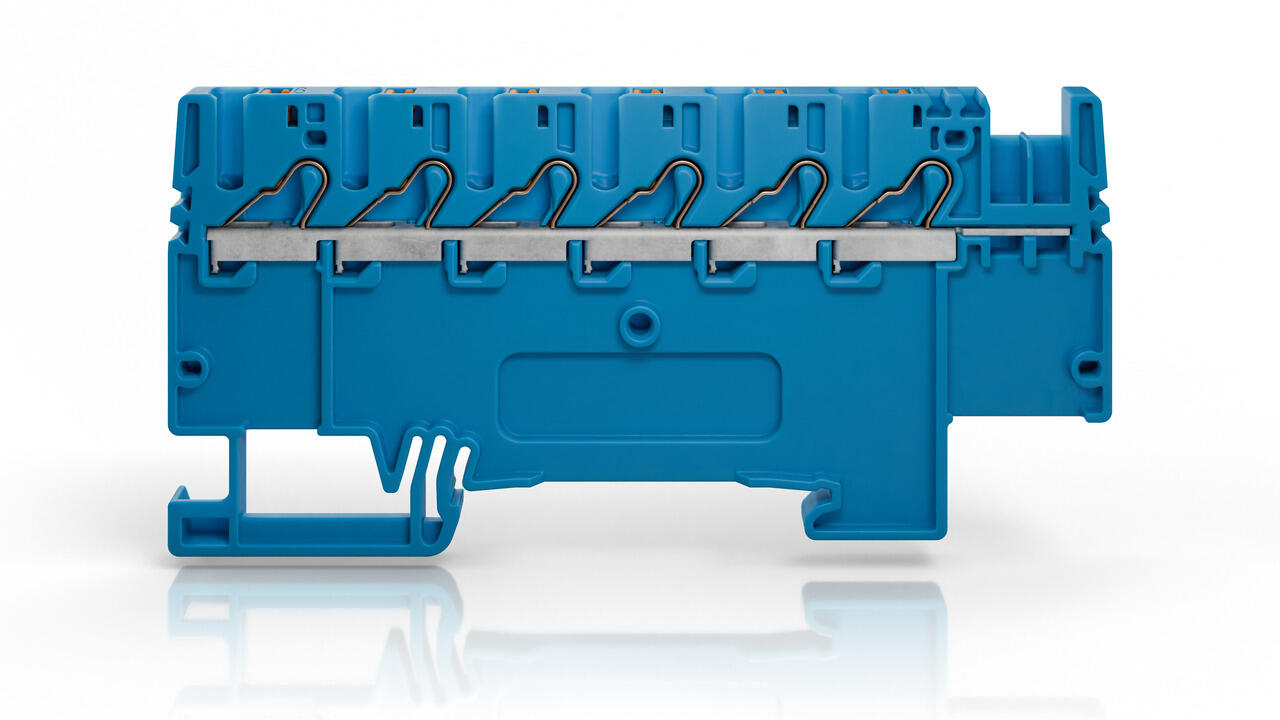

PPVK 1,5/6A/OG BU
Art:
27053.5 Kopieret
1,5 mm²
Blå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVK 1,5/6A/OG GR
Art:
27053.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVK 1,5/6A/RD GR
Art:
27054.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

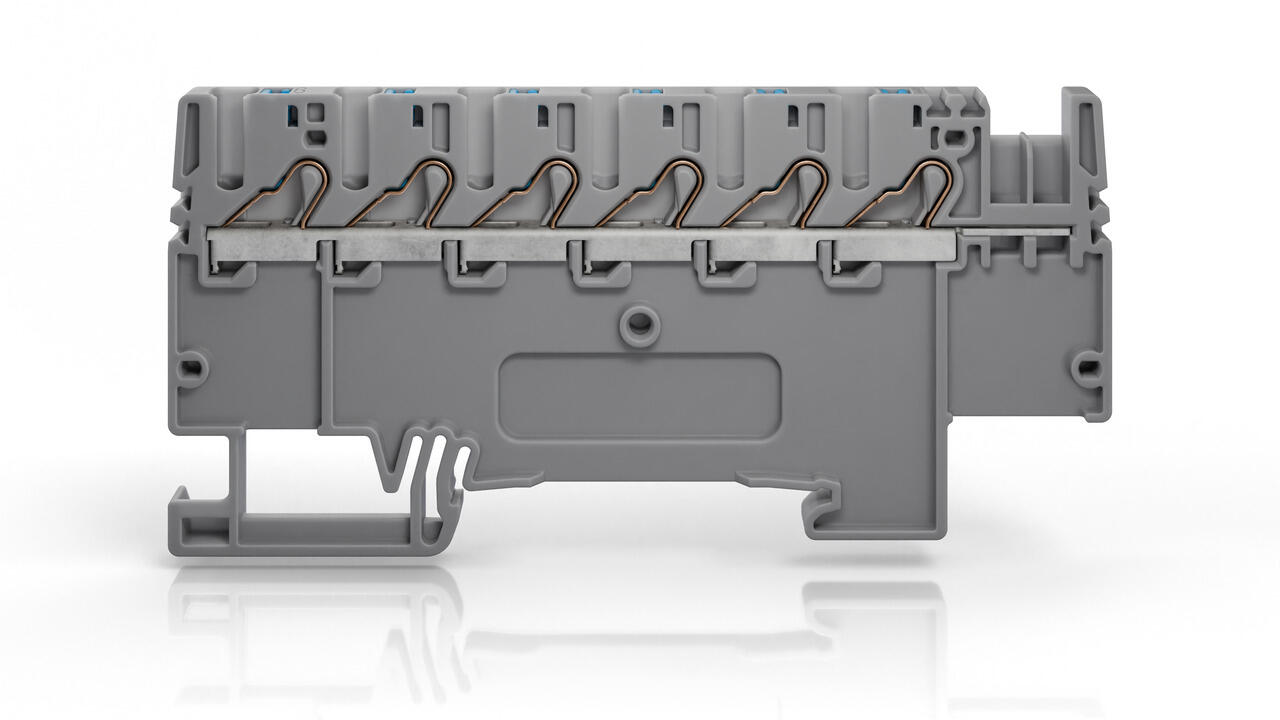

PPVK 1,5/6A/BU GR
Art:
27055.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

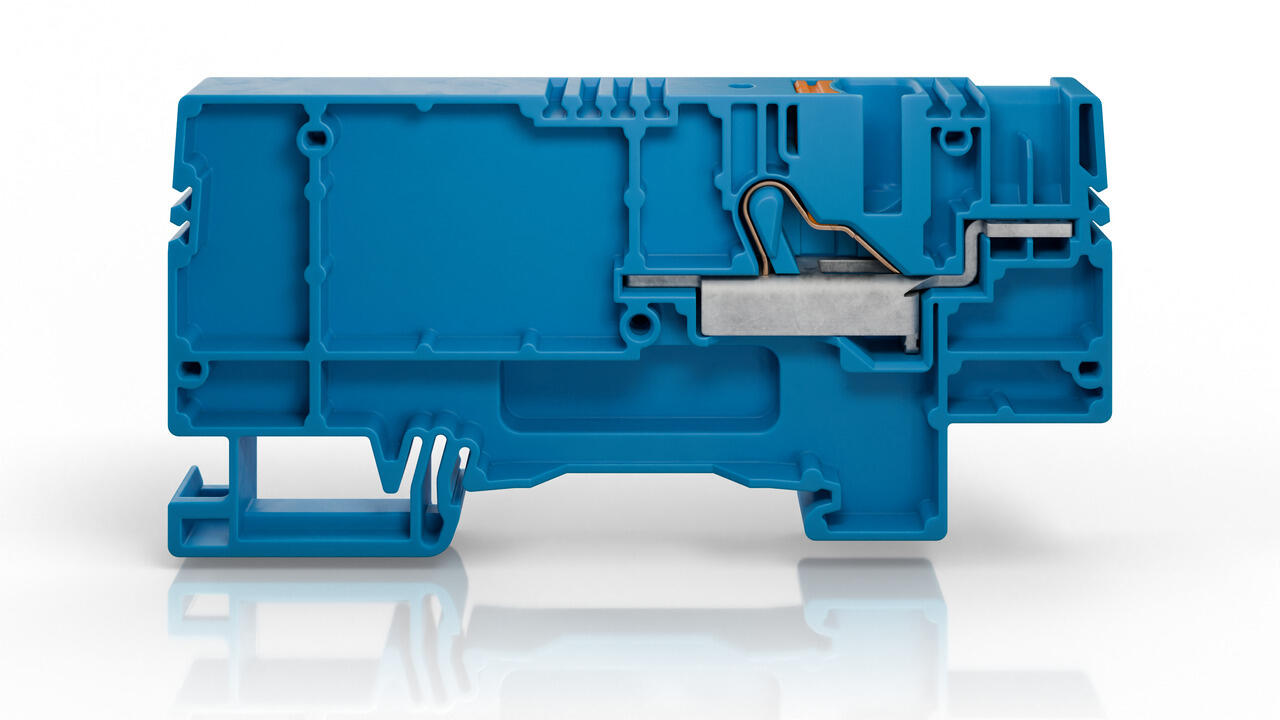

PPVKE 6/1A/OG BU
Art:
27056.5 Kopieret
6 mm²
Blå
41 A
8,1 mm
1
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
6 mm²
26
14
8 mm
20 pc
6
PPVKE 6/1A/OG GR
Art:
27056.6 Kopieret
6 mm²
Grå
41 A
8,1 mm
1
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
6 mm²
20
8
12 mm
20 pc
1
PPVKE 6/1A/RD GR
Art:
27057.6 Kopieret
6 mm²
Grå
41 A
8,1 mm
1
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
6 mm²
20
8
812 mm
50 pc
1

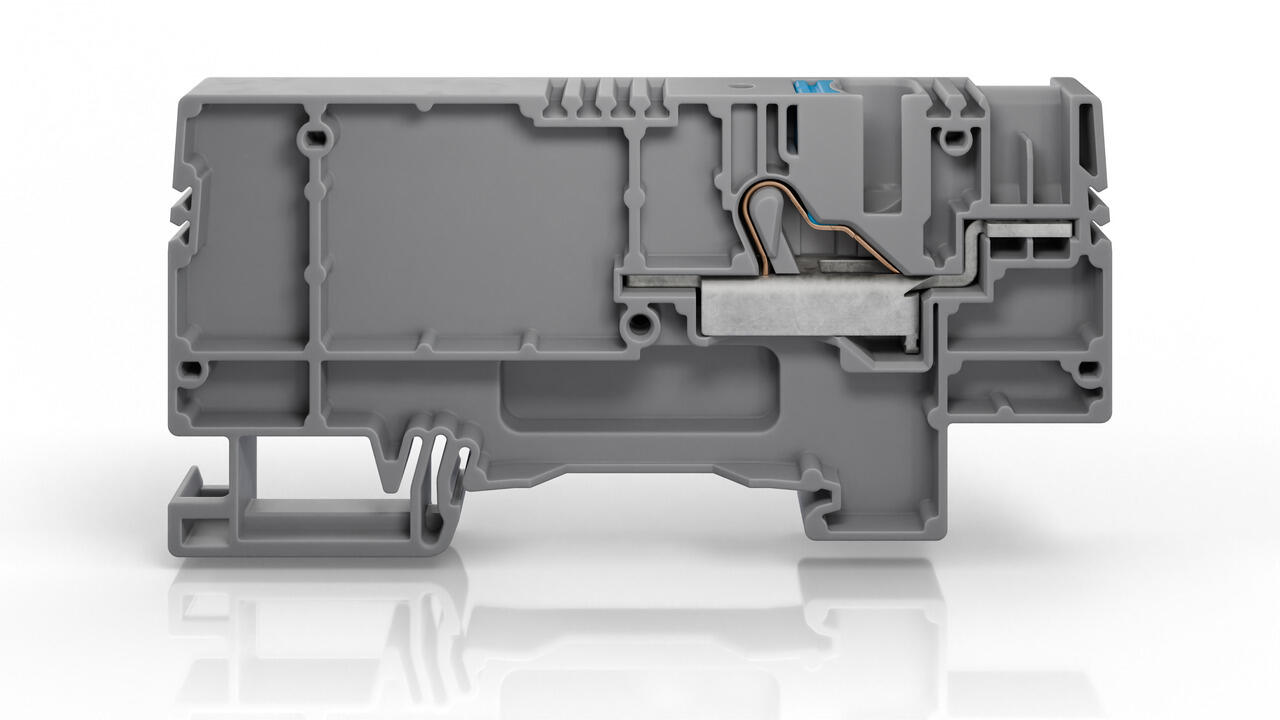

PPVKE 6/1A/BU GR
Art:
27058.6 Kopieret
6 mm²
Grå
41 A
8,1 mm
6
A5
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
6 mm²
20
8
12 mm
20 pc
1

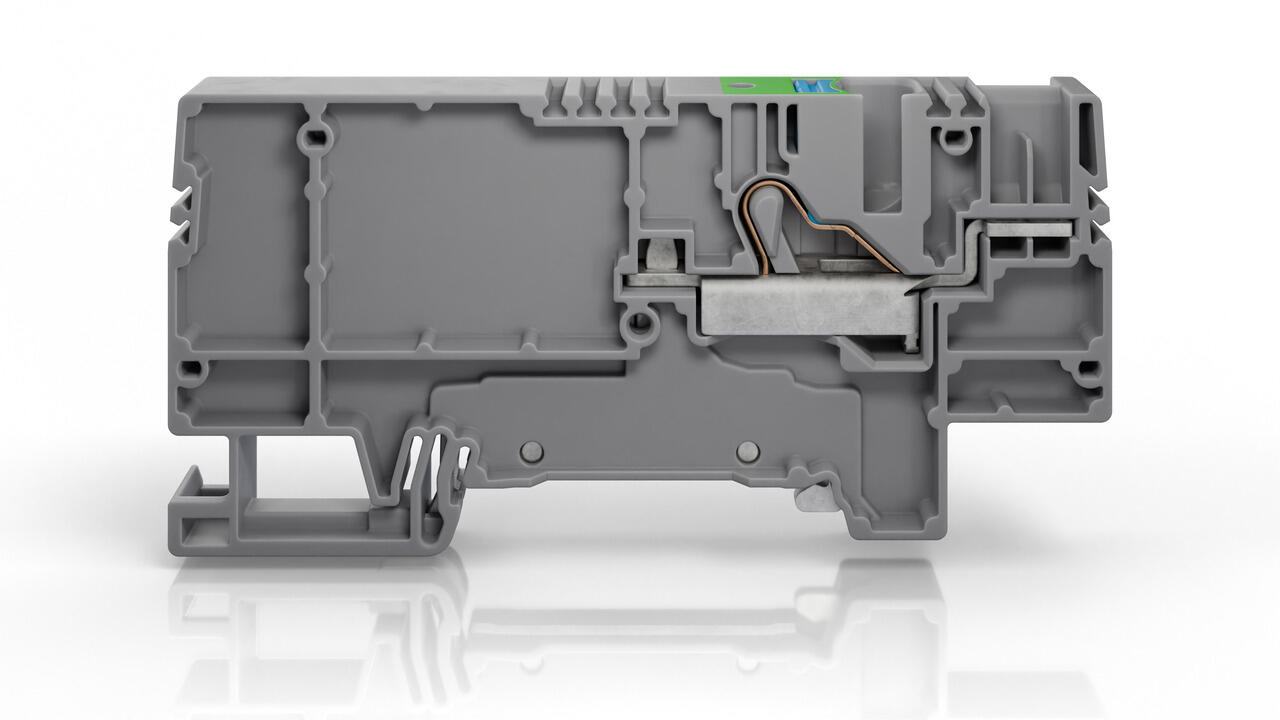

PPVKE FE 6/1A/BU GR
Art:
27059.6 Kopieret
6 mm²
Grå
41 A
8,1 mm
1
A5
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
6 mm²
20
8
12 mm
20 pc
1
PPVK 1,5/6A/WH GR
Art:
27067.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVKE 6/1A/WH GR
Art:
27068.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

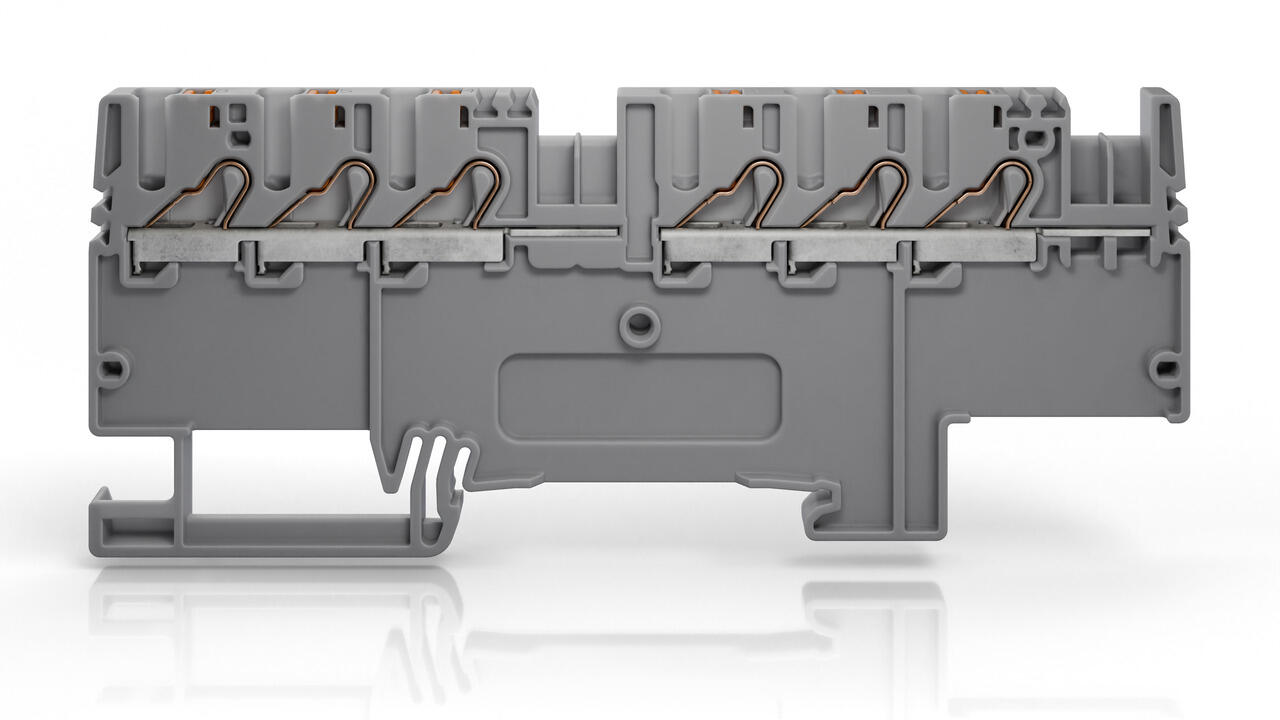

PPVK 1,5/2X3A/OG/OG GR
Art:
27095.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVK 1,5/2X3A/BU/RD GR
Art:
27096.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
PPVKE 6/2X1A/OG/OG GR
Art:
27097.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

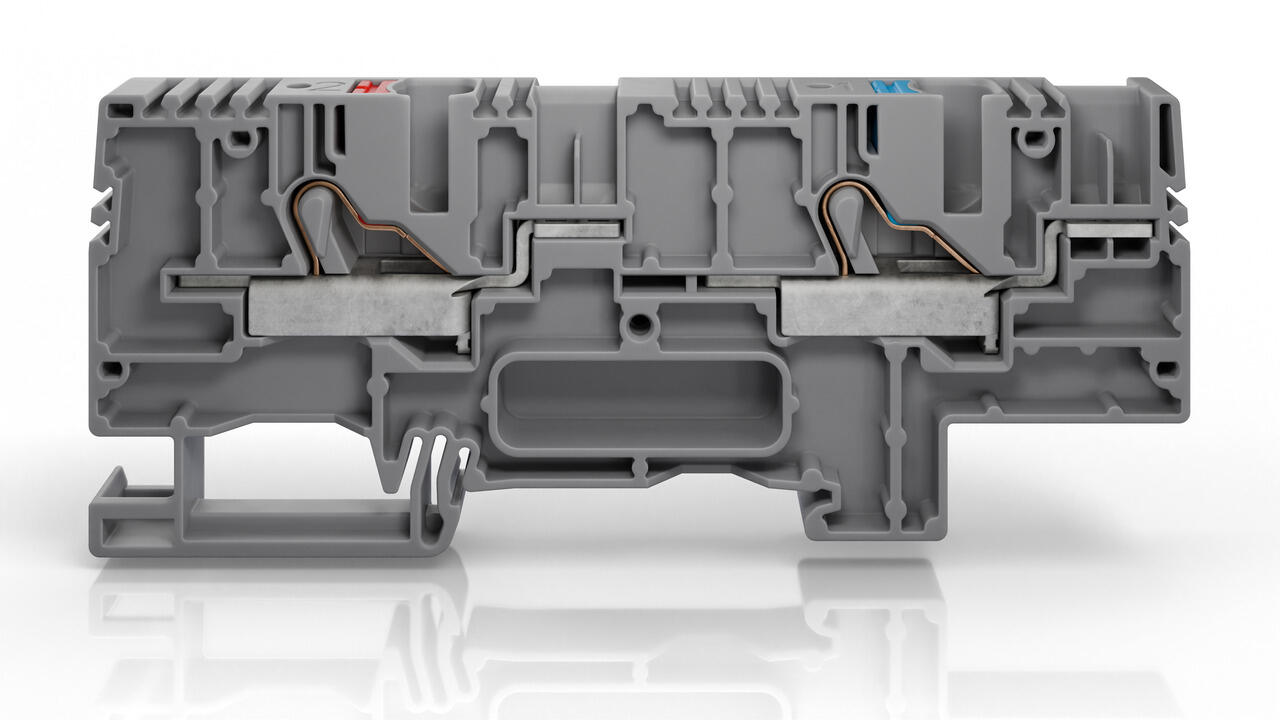

PPVKE 6/2X1A/BU/RD GR
Art:
27098.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6

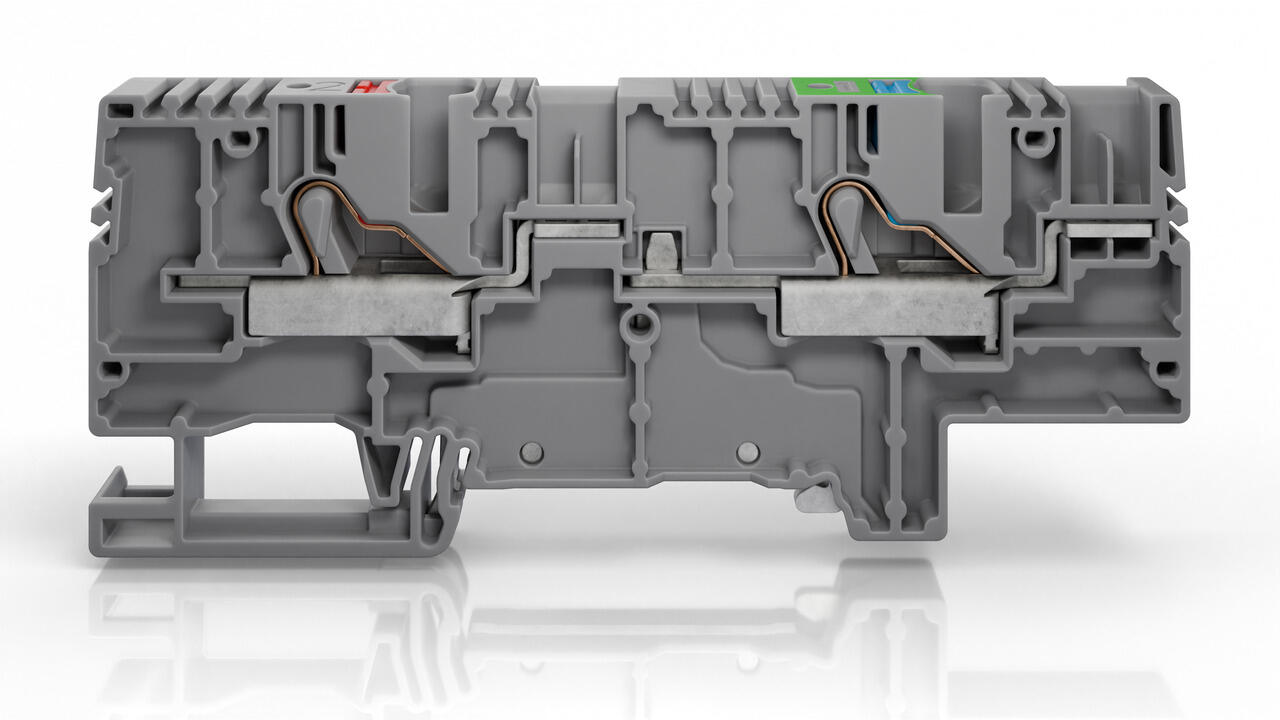

PPVKE FE 6/2X1A/BU/RD GR
Art:
27099.6 Kopieret
1,5 mm²
Grå
16 A
3,5 mm
6
0,25 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,25 mm²
1 mm²
26
14
8 mm
50 pc
6
