CONTA-CLIP

DLI/DLIS - (2,5 mm²)

Type: 3-leder installations skrueklemme

DLI- og DLIS-serien af installationsterminaler gør det muligt at distribuere strøm på et lille areal og giver mulighed for at afbryde neutrale forbindelser.


For at overholde VDE 100 (IEC 364) og VDE 0108, som fastsætter kravet om, at en kredsløbs tilknytning skal være tydeligt synlig.

Det er også et krav, at der kan udføres en isoleringstest på hver terminal uden at afbryde neutralledningen fra terminalblokkene.

Dette er et specifikt krav til offentlige bygninger såsom hospitaler, skoler, lufthavne, kontorbygninger og institutioner.


Terminalerne understøtter brugen af 10 x 3 samleskinner og er placeret på ydersiden af terminalerne. Skinnen holdes på plads ved hjælp af HP-støtteplader. En glidekontakt, der kommer i kontakt med begge sider af samleskinnen, bruges til at tilslutte og frakoble samleskinnen.

Denne glidekontakt muliggør funktionstest uafhængigt af driftsmodus.

  • Fase, neutral og PE i én terminal
  • Polyamid 6.6 - UL 94-V2
  • Farvekodet
  • Temperaturområde -40ºC...+105ºC
  • 10 x 3 samleskinneforbindelser

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Tværsnit 2,5 mm²
Farve Beige
Nominel spænding IEC 400 V
Nominel strøm IEC 24 A
Montage TS 35/7,5
Nominel impulsspænding 4 kV
Overspændingskategori III
Miljøklasse 3

Dimensioner
Længde 90,5 mm
Bredde 6 mm
Højde monteret på TS 35/7,5 53 mm

Forbindelses data
Tilslutninger 4
Special connections Busbar 10 x 3 mm
Plug gauge iht. EN 60 947-1 A3
Antal kanaler til lasker 2 pc
Tværsnit enkelt ledning fra 0,2 mm²
Tværsnit enkelt ledning til 4 mm²
Tværsnit fintrådet ledning fra 0,2 mm²
Tværsnit fintrådet ledning til 4 mm²

*Invisible Heading*
Tværsnit fintrådet ledning med tylle fra 0,2 mm²
Tværsnit fintrådet ledning med tylle til 2,5 mm²
Nominel ledertværsnit fra (AWG) 22
Nominel ledetværsnit til (AWG) 14
Afisoleringslængde 8 mm
Skruestørrelse M 2,5
Skruetype Lige
Tilspændingsmoment min. 0,4
Tilspændingsmoment max 0,8

Materialer
Materiale isolation Polyamid 6.6
Flammeklasse UL94-V2
Temperaturområde drift fra -40 °C
Temperaturområde drift til 105 °C

Yderligere data
Tariff code 85369010
Oprindelsesland CZ
Vægt 26,8 g
Pakningsstørrelse 50 pc
Type rækkeklemme Skrueklemme, DIN-skinne rækkeklemme

Downloads

Mål & tilslutninger

Produktbeskrivelse

DLI- og DLIS-serien af installationsterminaler gør det muligt at distribuere strøm på et lille areal og giver mulighed for at afbryde neutrale forbindelser.


For at overholde VDE 100 (IEC 364) og VDE 0108, som fastsætter kravet om, at en kredsløbs tilknytning skal være tydeligt synlig.

Det er også et krav, at der kan udføres en isoleringstest på hver terminal uden at afbryde neutralledningen fra terminalblokkene.

Dette er et specifikt krav til offentlige bygninger såsom hospitaler, skoler, lufthavne, kontorbygninger og institutioner.


Terminalerne understøtter brugen af 10 x 3 samleskinner og er placeret på ydersiden af terminalerne. Skinnen holdes på plads ved hjælp af HP-støtteplader. En glidekontakt, der kommer i kontakt med begge sider af samleskinnen, bruges til at tilslutte og frakoble samleskinnen.

Denne glidekontakt muliggør funktionstest uafhængigt af driftsmodus.

Tilbehør

Relaterede produkter

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Strømforsyninger fra puls
Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Godkendelser Additional information Bredde Tilslutninger Special connections Antal kanaler til lasker CSA test standard CSAus test standard EAC test standard KEMA KEUR test standard Oprindelsesland Vægt Pakningsstørrelse Type rækkeklemme Pris

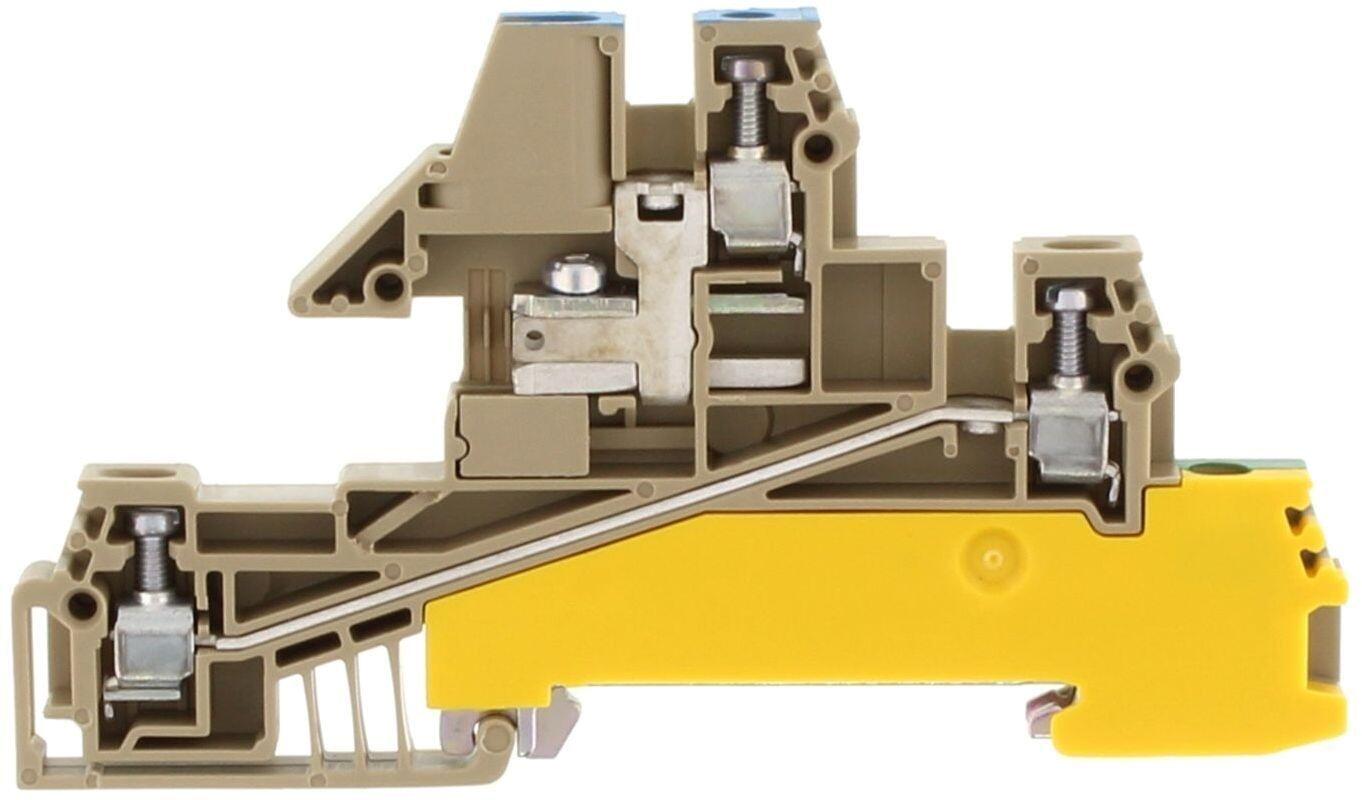

Klemme 3-leder 2,5mm² DLIS 2.5 PE/L/NT
Art:
1410.2 Kopieret
6 mm
4
Busbar 10 x 3 mm
2 pc
CZ
26,8 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

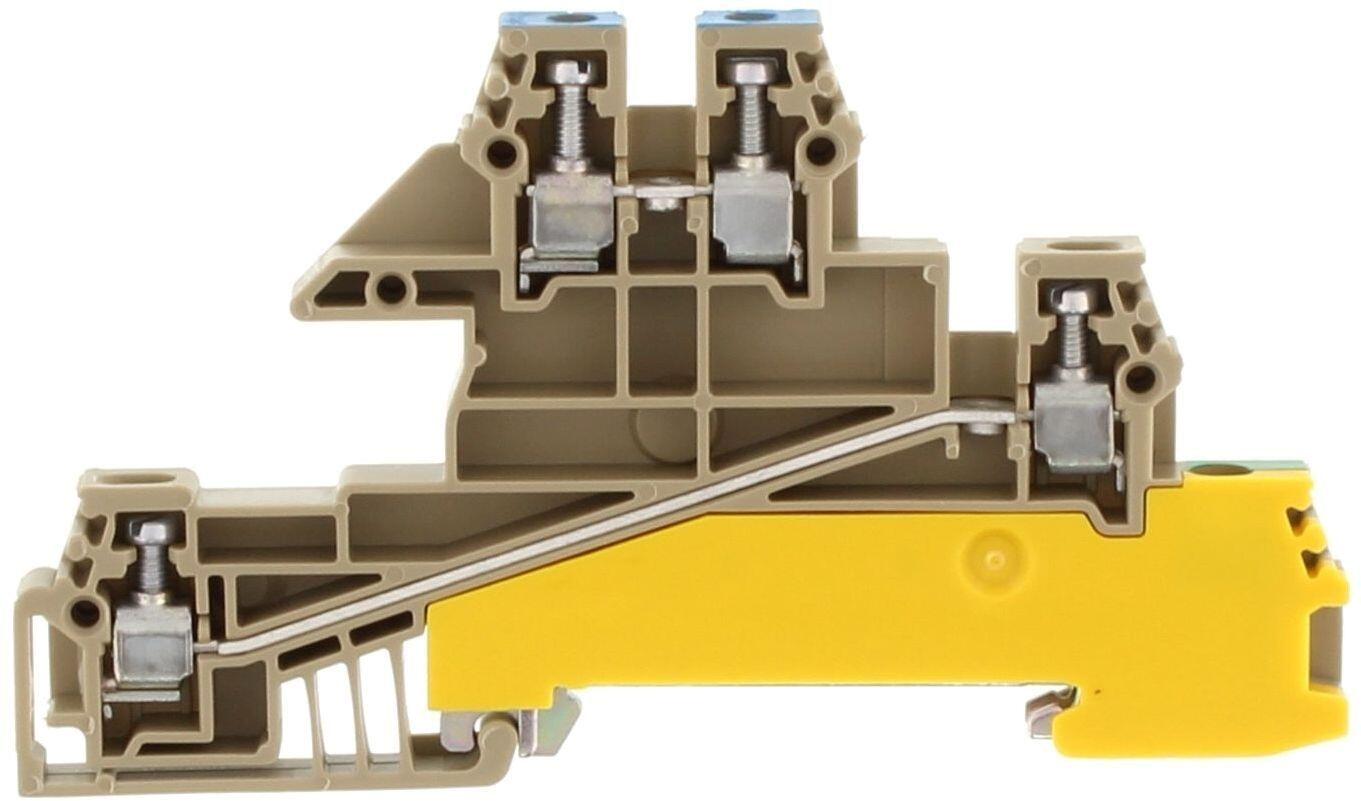

Klemme 3-leder 2,5mm² DLIS 2.5 PE/L/N
Art:
1411.2 Kopieret
6 mm
5
2 pc
CZ
24,08 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme
Klemme 3-leder 2,5mm² DLIS 2.5 PE/L/L
Art:
1412.2 Kopieret
6 mm
5
2 pc
CZ
24,08 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

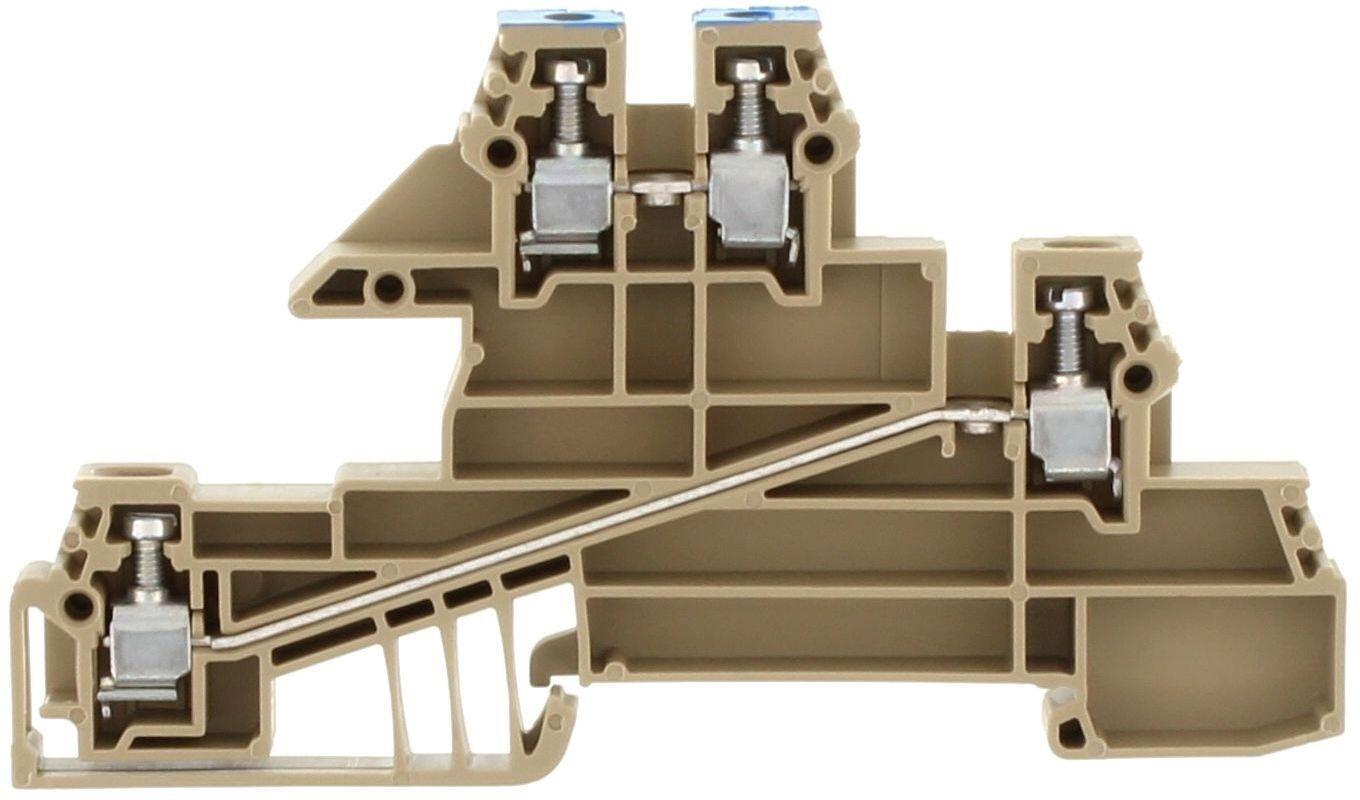

Klemme 3-leder 2,5mm² DLIS 2.5 L/N
Art:
1413.2 Kopieret
6 mm
4
2 pc
DE
14,04 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme
Klemme 3-leder 2,5mm² DLIS 2.5 L/N
Art:
1414.2 Kopieret
6 mm
4
2 pc
CZ
14,04 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

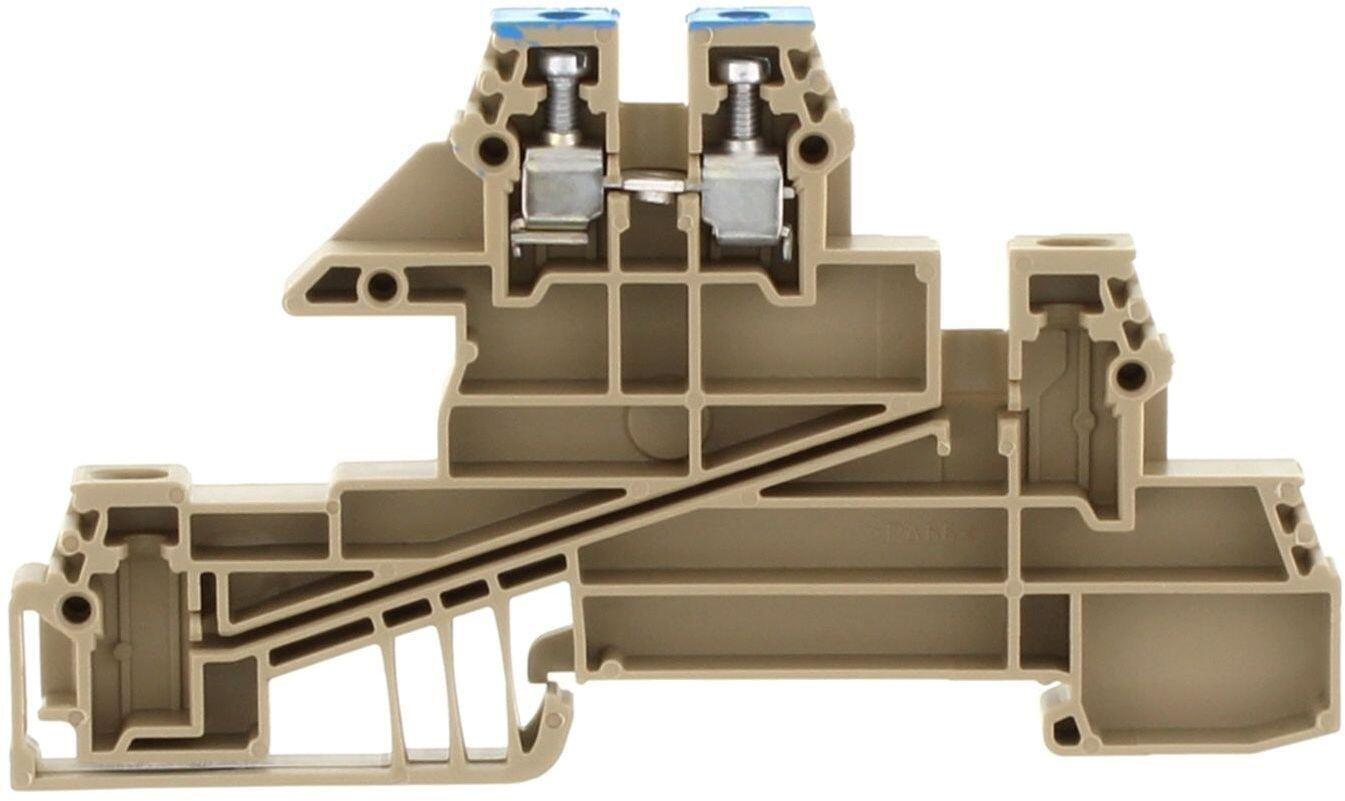

Klemme 3-leder 2,5mm² DLIS 2.5 N
Art:
1415.2 Kopieret
6 mm
2
1 pc
DE
10,76 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

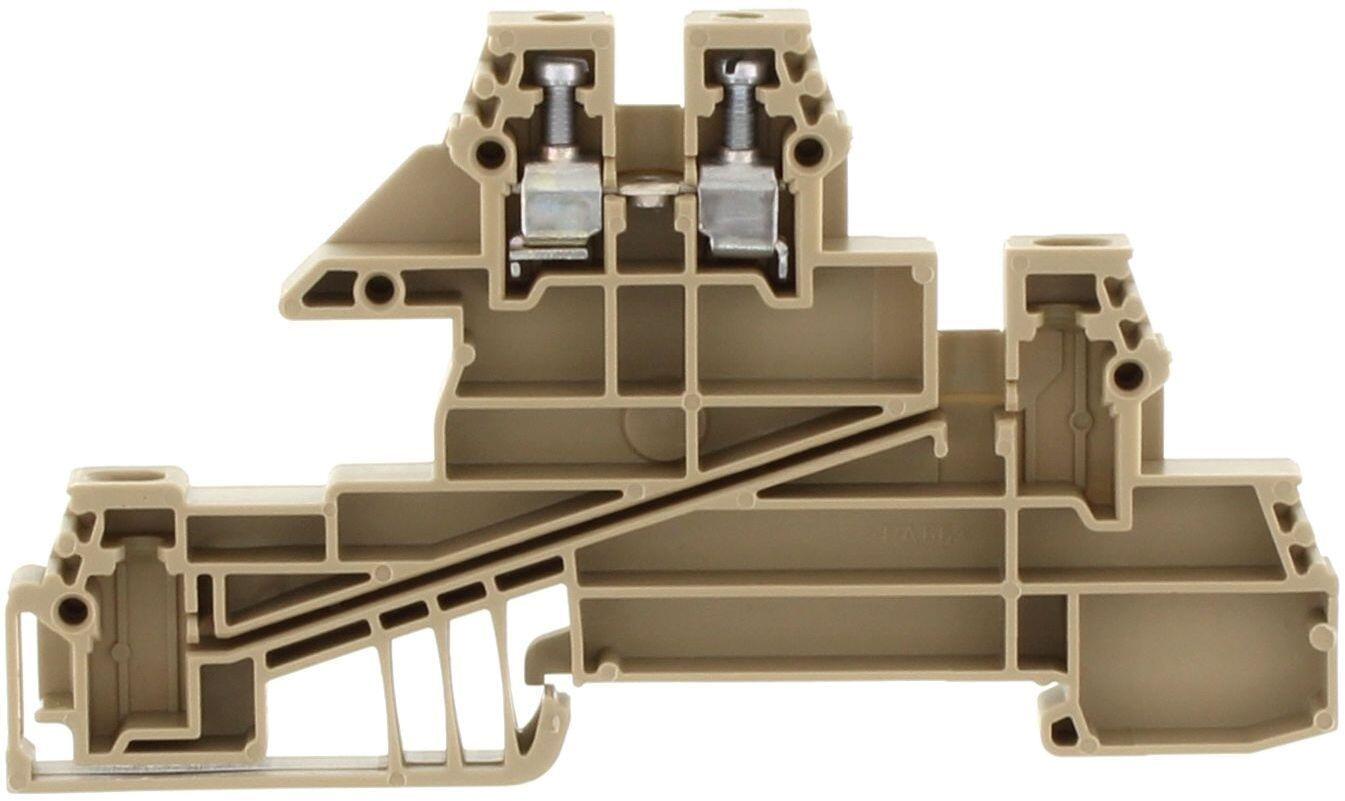

DLIS 2,5 L Beige
Art:
1416.2 Kopieret
6 mm
2
1 pc
DE
10,76 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

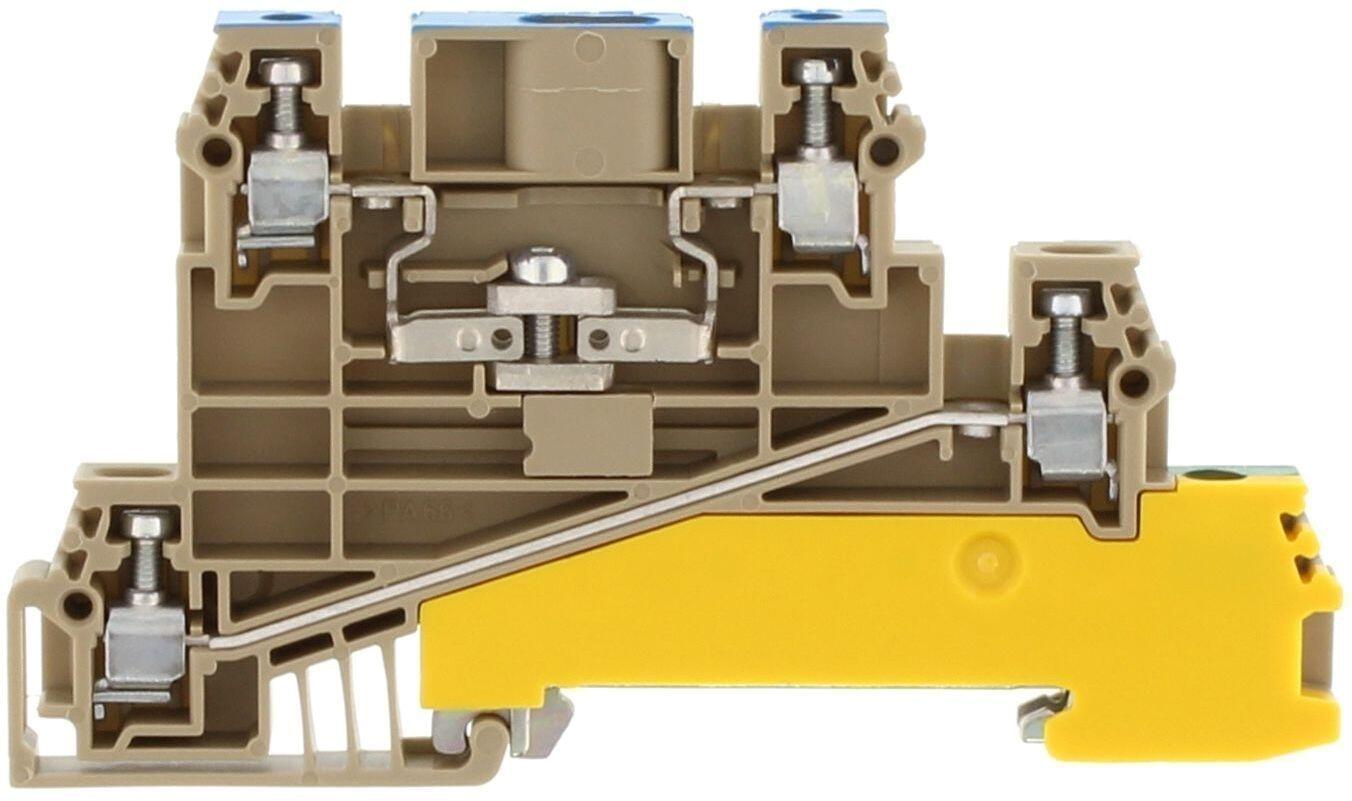

DLI 2,5 PE/L/NT BG
Art:
1417.2 Kopieret
EAC
6 mm
5
3 pc
TR ZU 004/2011
DE
28,76 g
50 pc

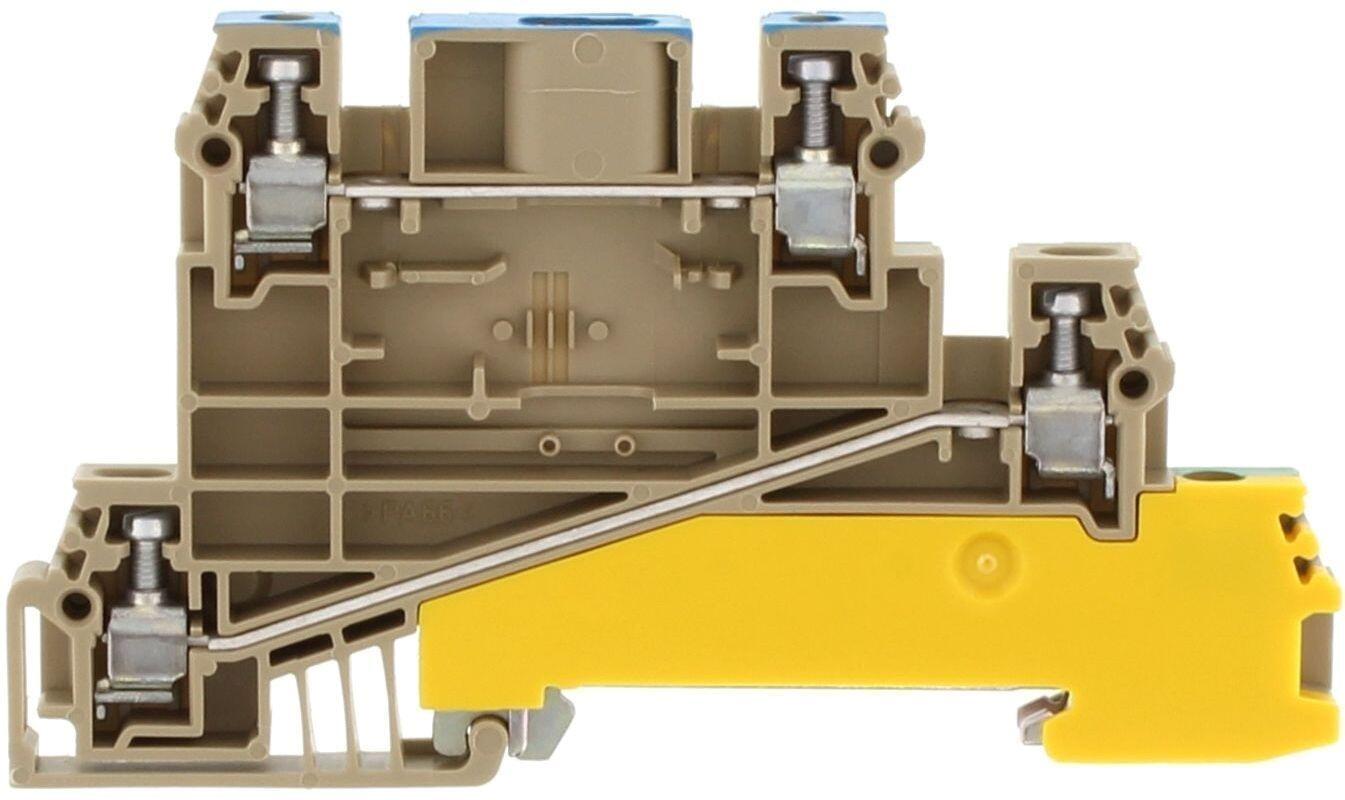

DLI 2,5 PE/L/N BG
Art:
1418.2 Kopieret
CSA, CSA US, KEMA KUR, EAC
6 mm
5
3 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
DE
26,08 g
50 pc

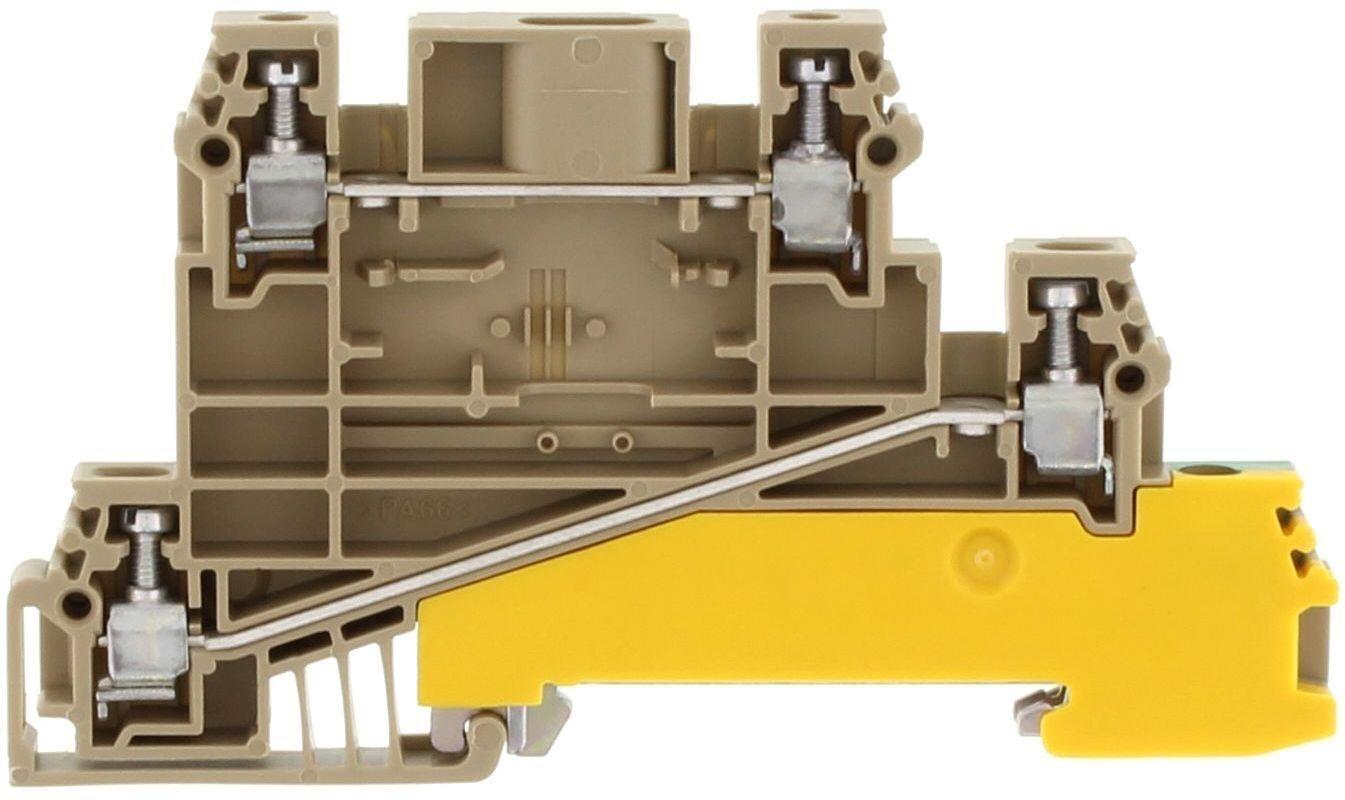

Klemme 3-leder 2,5mm² DLI2.5PE/L/L
Art:
1419.2 Kopieret
CSA, CSA US, KEMA KUR, EAC
6 mm
5
3 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
CZ
26,08 g
50 pc
Skrueklemme, DIN-skinne rækkeklemme

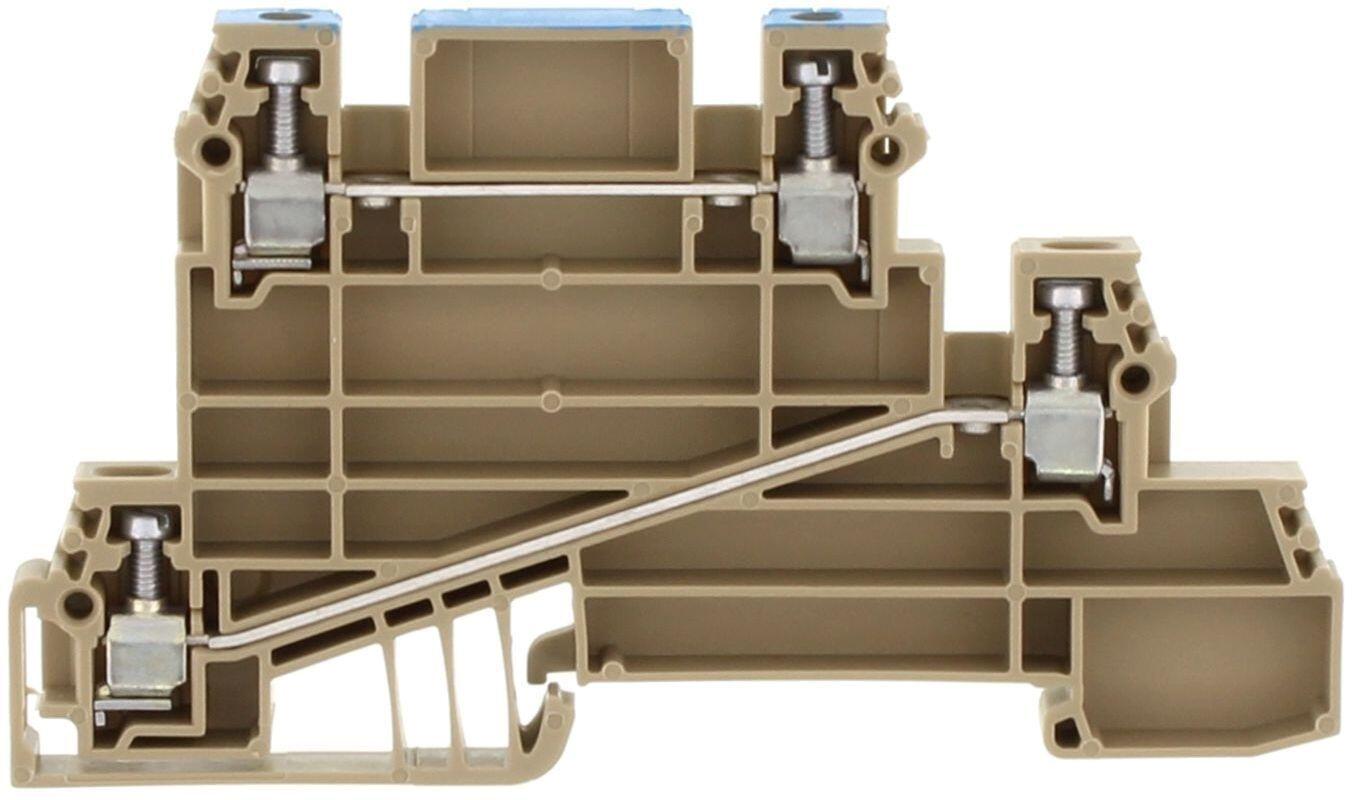

DLI 2,5 L/N BG
Art:
1420.2 Kopieret
CSA, CSA US, KEMA KUR, EAC
6 mm
4
3 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
DE
16,08 g
50 pc

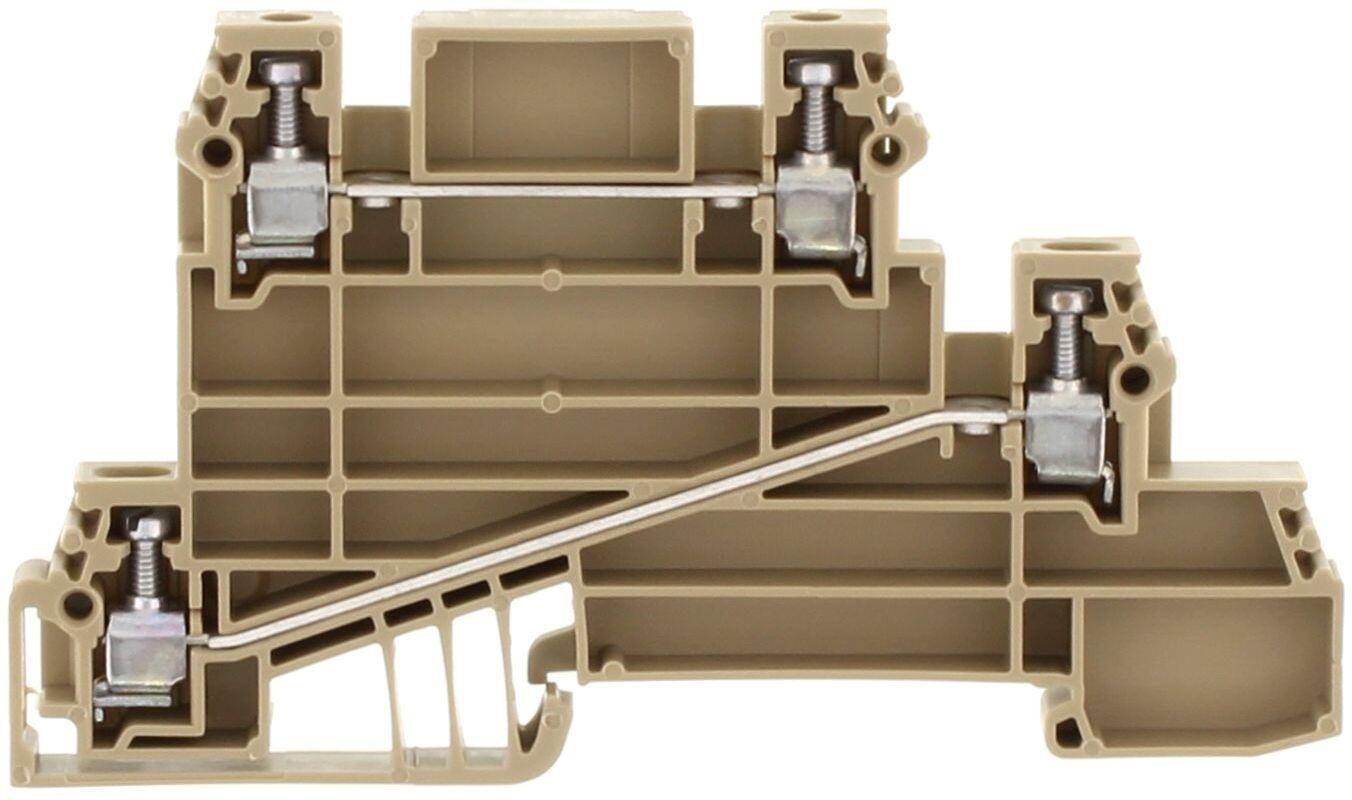

DLI 2,5 L/L BG
Art:
1421.2 Kopieret
CSA, CSA US, KEMA KUR, EAC
6 mm
4
3 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
DE
16,08 g
50 pc
DLI 2,5 N BG
Art:
1422.2 Kopieret
CSA, CSA US, EAC
6 mm
2
2 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
DE
12,12 g
50 pc

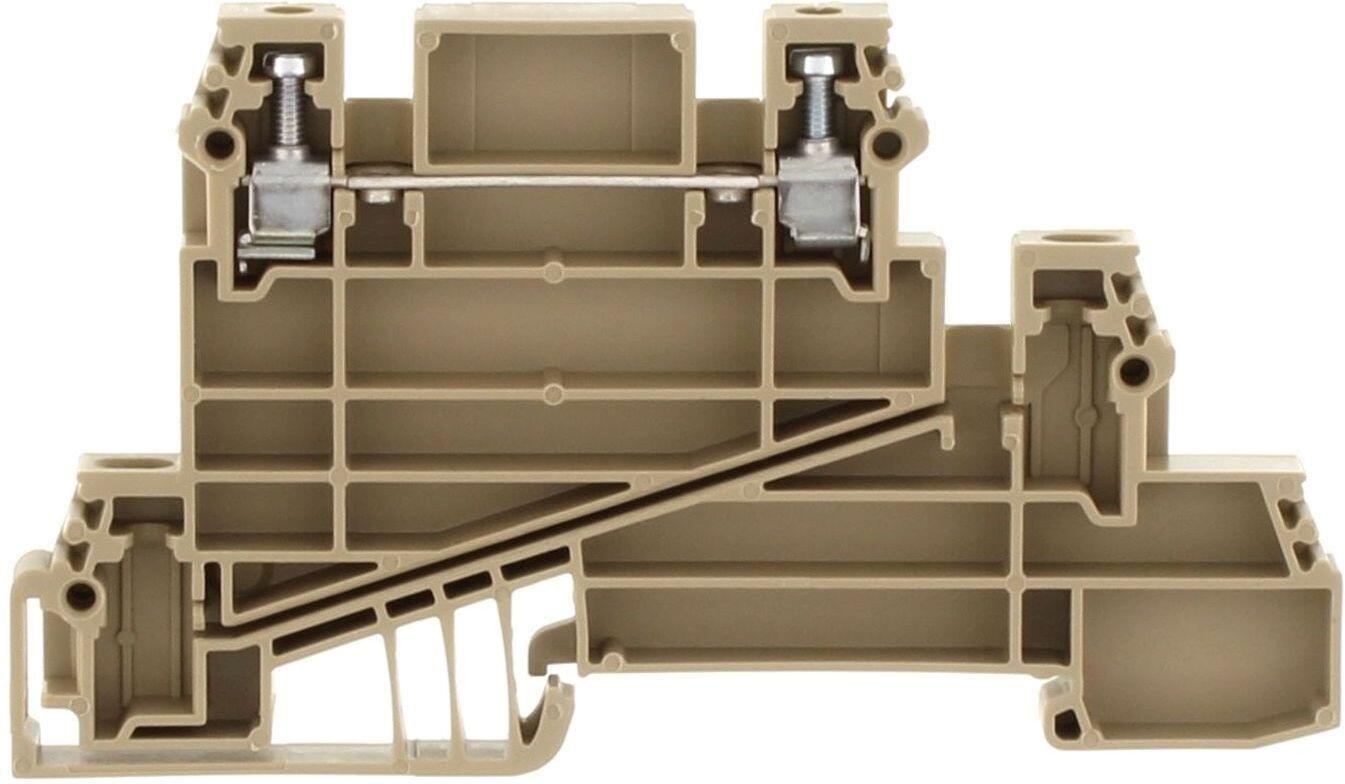

DLI 2,5 L BG
Art:
1423.2 Kopieret
CSA, CSA US, EAC
6 mm
2
2 pc
C22.2 No 158
UL 1059
TR ZU 004/2011
DE
12,12 g
50 pc

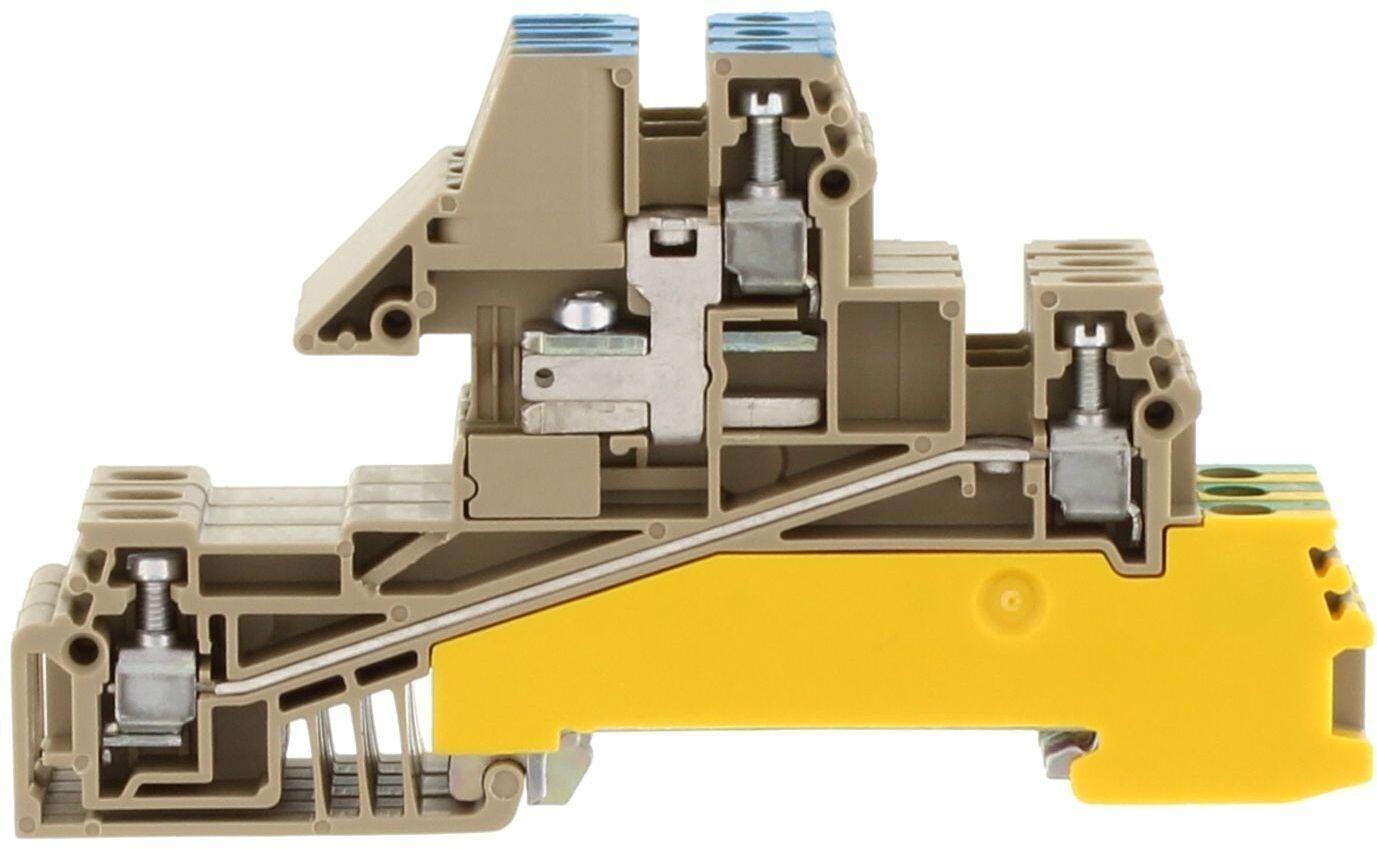

DLIS 2,5 B-W Beige
Art:
1446.2 Kopieret
block for AC application
18 mm
12
Busbar 10 x 3 mm
DE
80,43 g
16 pc
Skrueklemme, DIN-skinne rækkeklemme

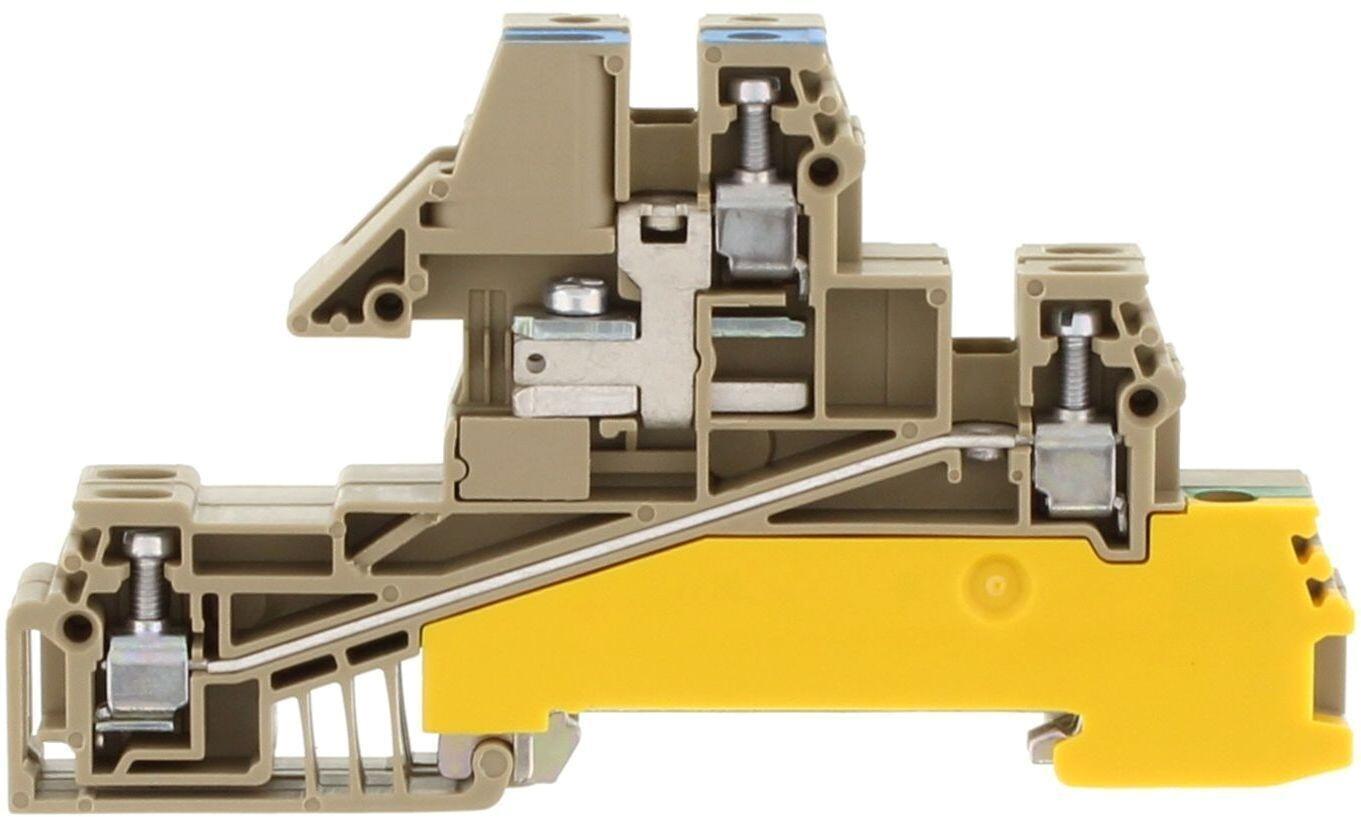

DLIS 2,5 B-D Beige
Art:
1447.2 Kopieret
block for 3-phase application
12 mm
8
Busbar 10 x 3 mm
DE
41,44 g
25 pc
Skrueklemme, DIN-skinne rækkeklemme

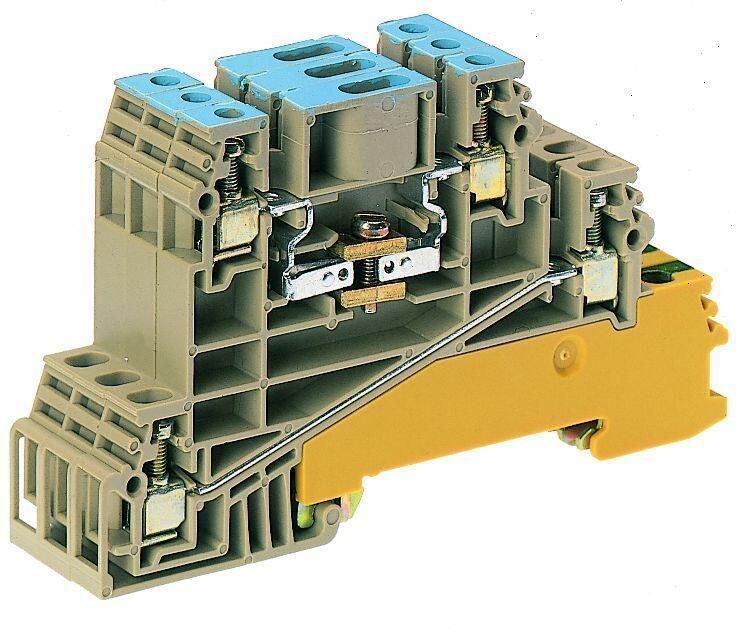

DLI 2,5 B-W BG
Art:
1448.2 Kopieret
EAC
block for AC application
18 mm
15
3 pc
TR ZU 004/2011
DE
86,25 g
16 pc

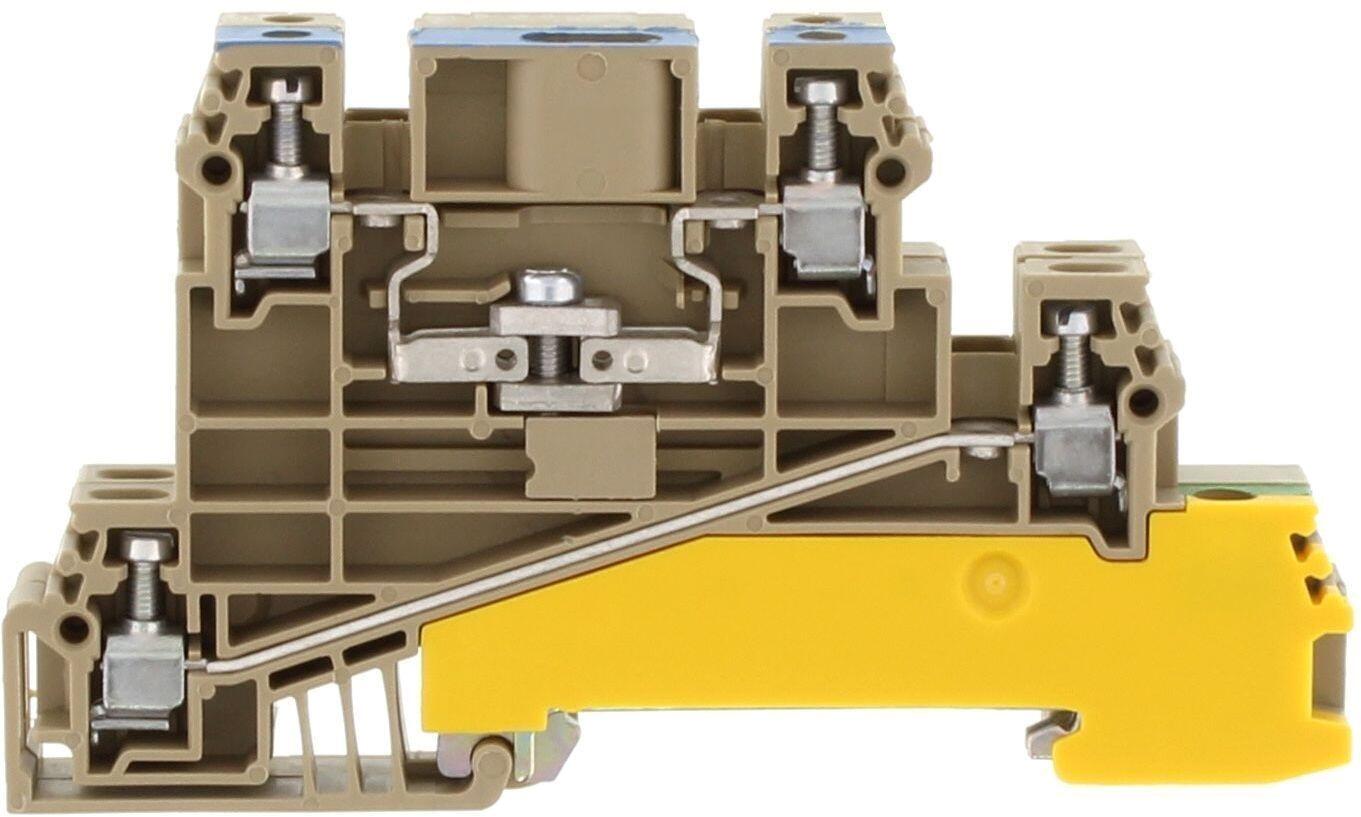

DLI 2,5 B-D BG
Art:
1449.2 Kopieret
EAC
block for 3-phase application
12 mm
9
TR ZU 004/2011
DE
44,63 g
25 pc
DLIS 2,5 B-3L/3N/3PE Beige
Art:
2715.2 Kopieret
block for AC application
18 mm
15
2 pc
DE
69,27 g
16 pc
Skrueklemme, DIN-skinne rækkeklemme

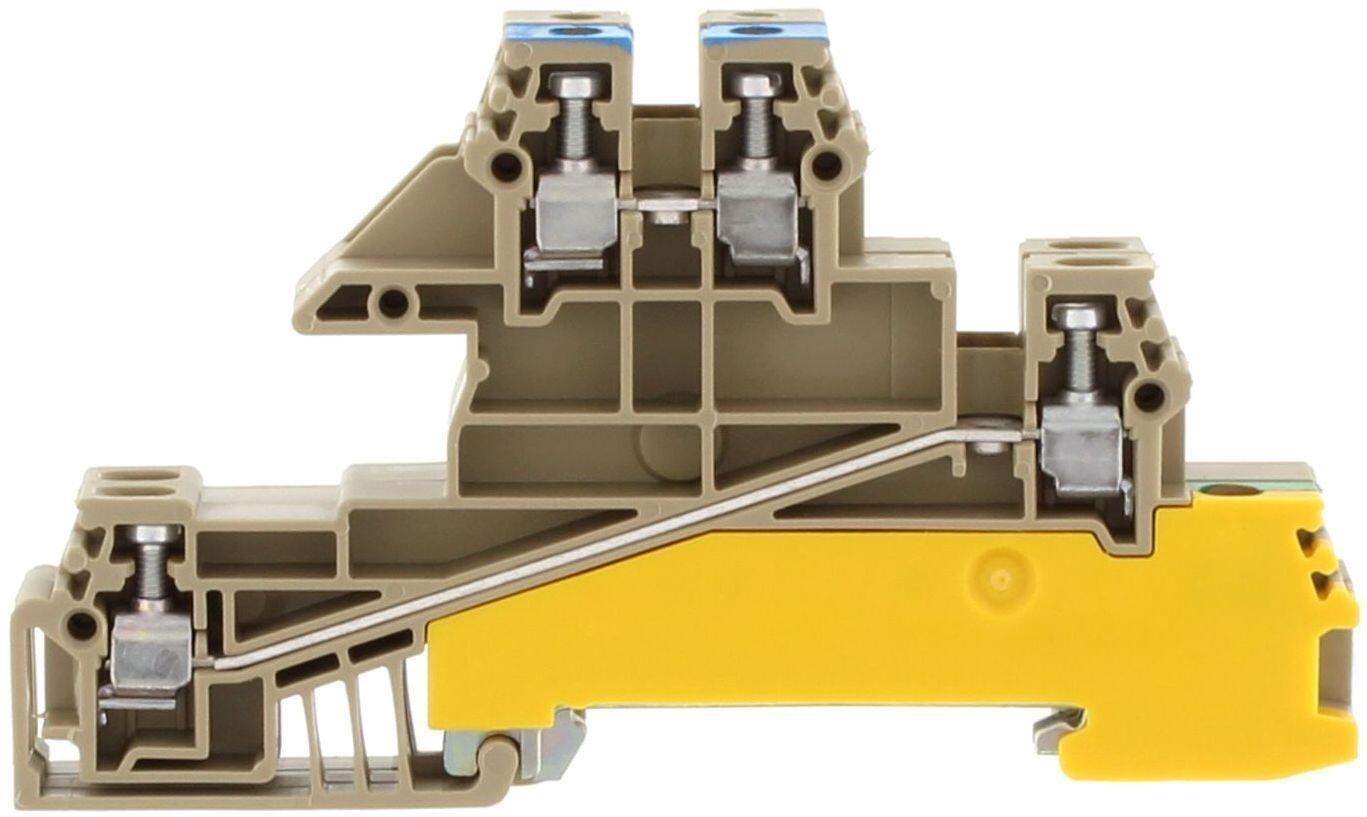

DLIS 2,5 B-3L/N/PE Beige
Art:
2716.2 Kopieret
block for 3-phase application
18 mm
9
2 pc
DE
48,04 g
25 pc
Skrueklemme, DIN-skinne rækkeklemme

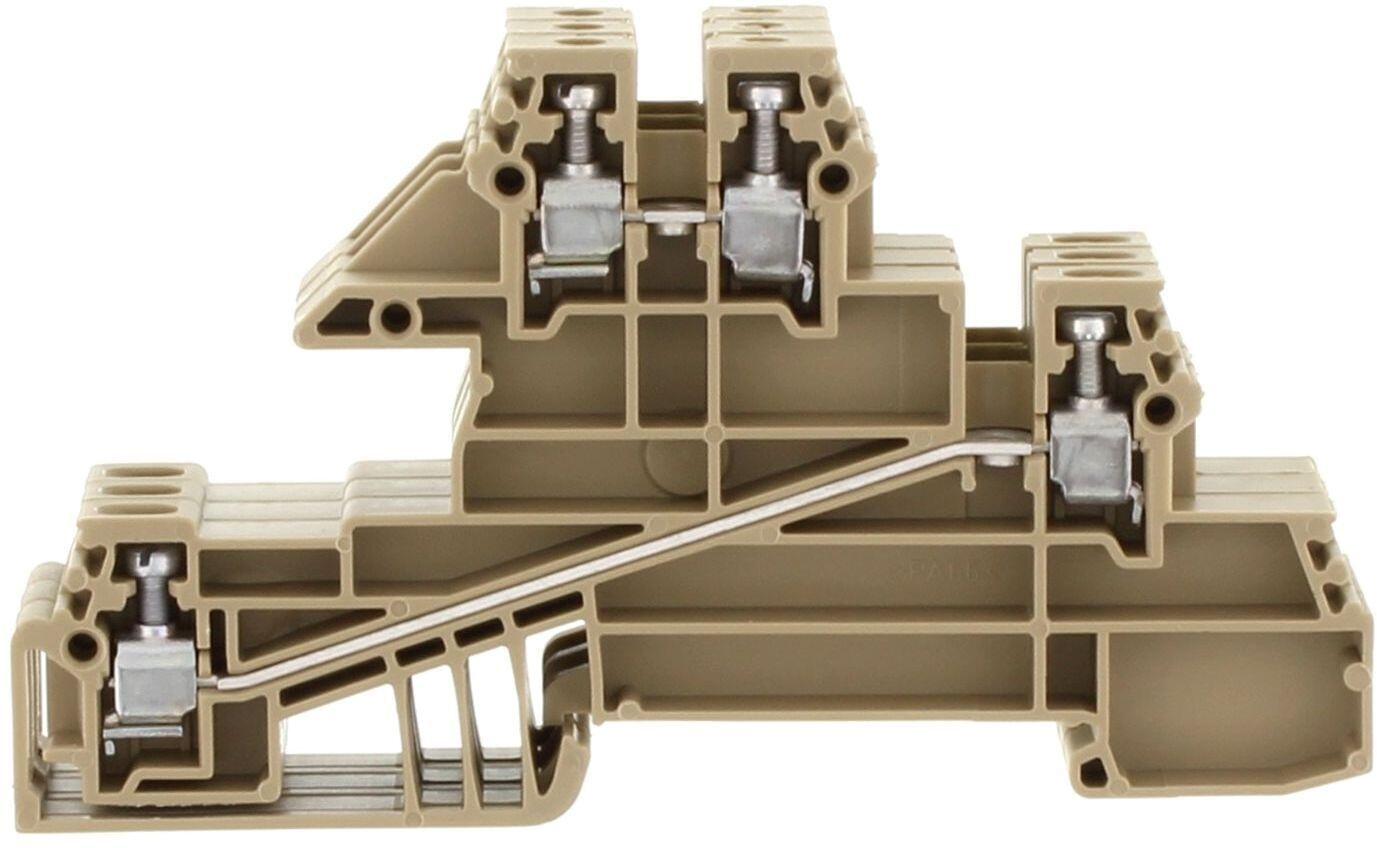

DLIS 2,5 B-6L Beige
Art:
2717.2 Kopieret
18 mm
12
2 pc
DE
42,23 g
16 pc
Skrueklemme, DIN-skinne rækkeklemme

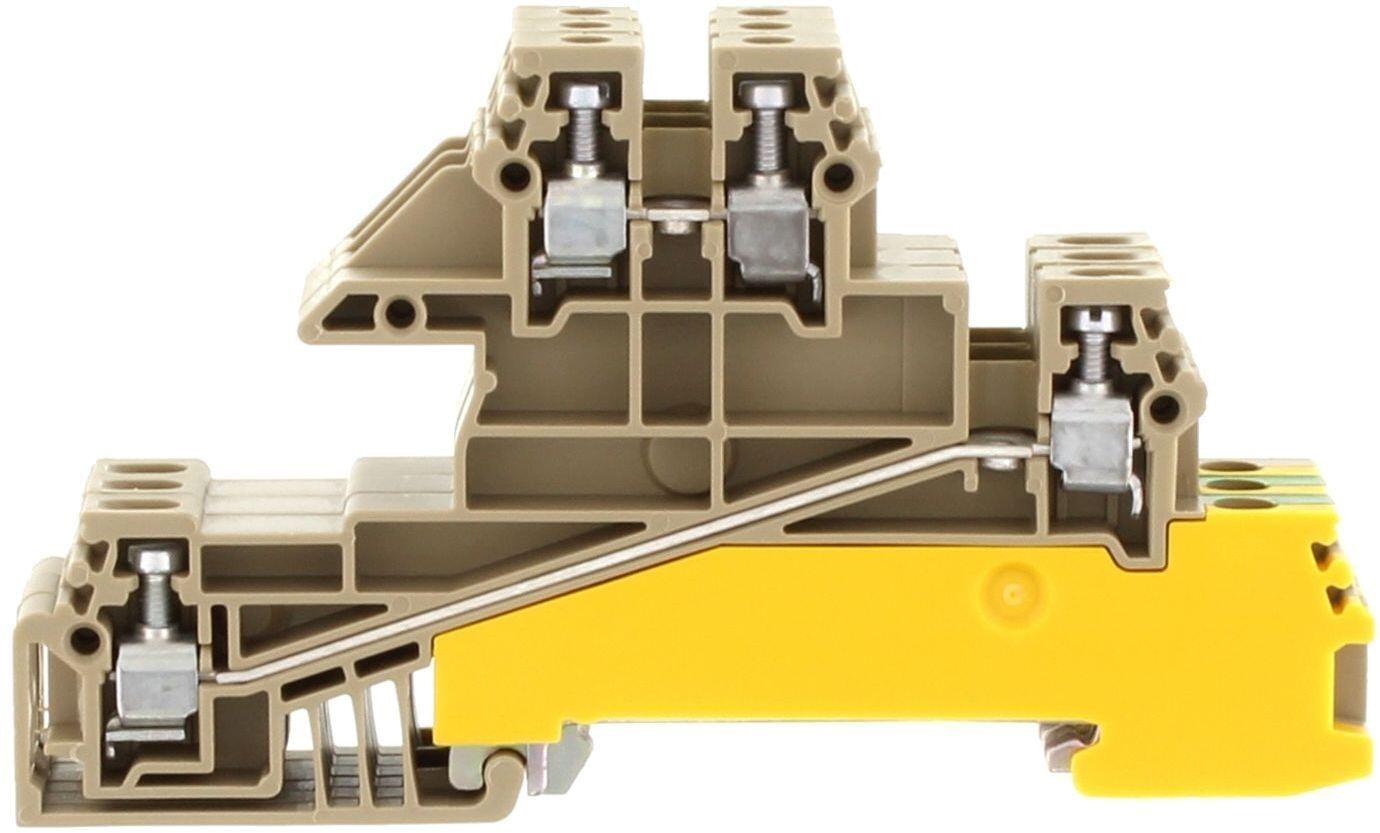

DLIS 2,5 B-6L/3PE Beige
Art:
2718.2 Kopieret
18 mm
15
2 pc
DE
72,23 g
16 pc
Skrueklemme, DIN-skinne rækkeklemme
