CONTA-CLIP
IKD/VMAK - (2,5 mm²)
Type: 3-lags skureklemme

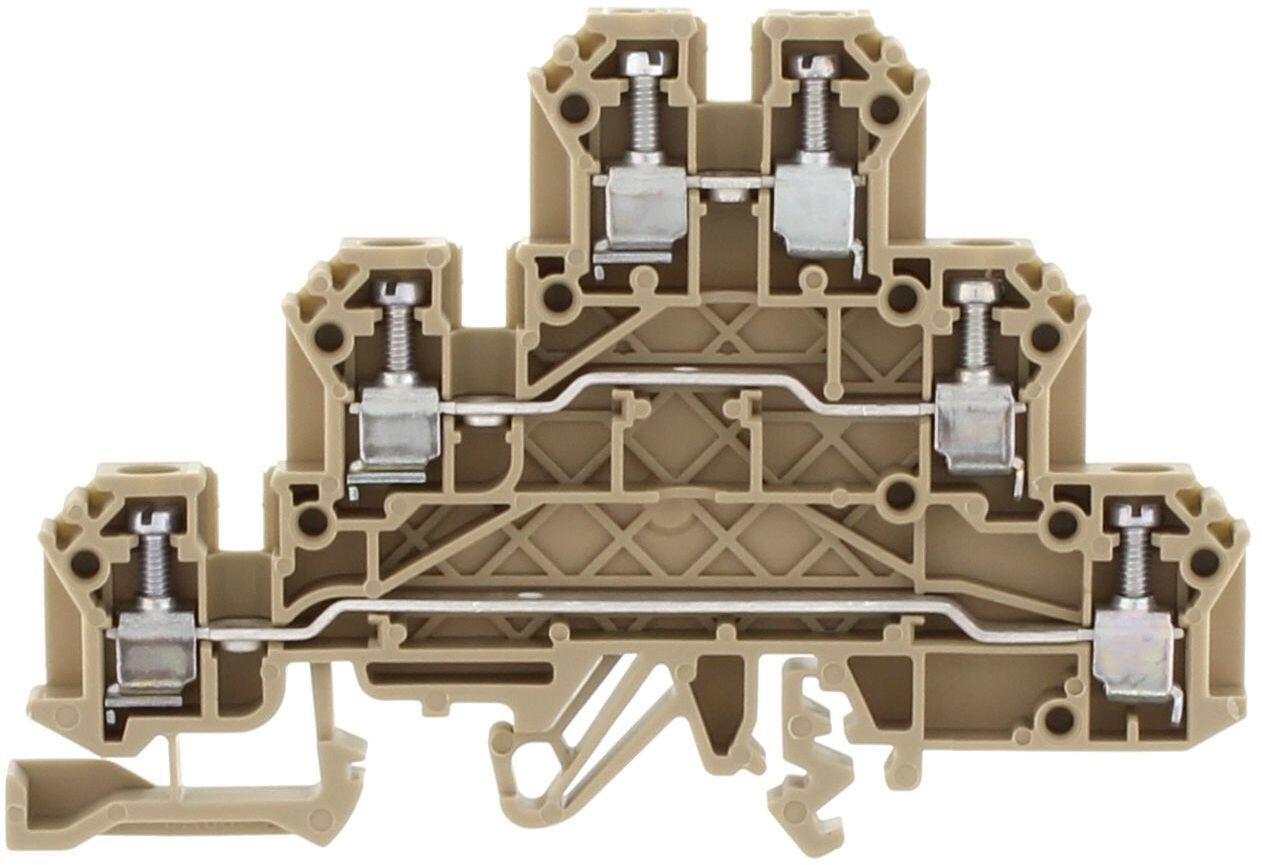

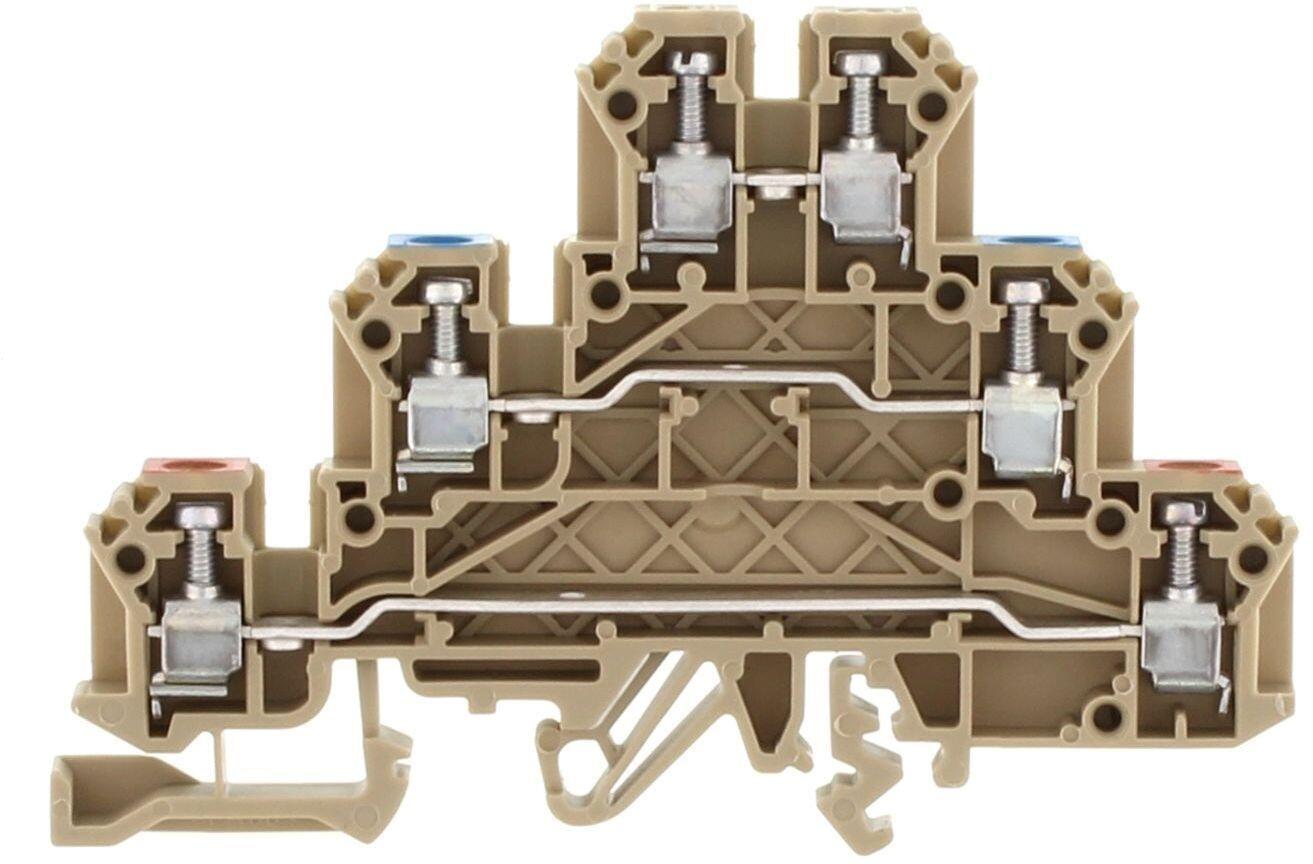

IKD 2.5/Q tredobbelt DIN-skinne terminalblok fra CONTA-CLIP (også kendt som VMAK 2.5) er et kompakt, pladsbesparende modul, der er optimeret til ledningsføringsskemaer med høj densitet.
Med en bredde på 5 mm og en længde på 84,8 mm (for 3-polet) har den tre stablede skruetilslutningslag, der hver kan rumme en 2,5 mm² leder (22–14 AWG).
Blokken bruger M2,5-skruer med slids (moment 0,4–0,8 Nm) og kræver en afisoleringslængde på 7 mm, hvilket sikrer sikre forbindelser under op til 250 V (IEC) og 24 A (CSA) ved driftstemperaturer fra –40 °C til +105 °C.
Polyamid 6.6-huset opfylder UL94‑V2-brandmodstand, mens snap-on-fødder passer til både TS35/7,5- og TS32-skinner.
Tilvalg omfatter varianter til gennemføring, beskyttelsesjord (PE) og stikforbindelser samt tilbehør som endeplader, krydsforbindelser, teststik og jumper-skinner for at strømline installationen.
I praktiske anvendelser er IKD 2.5/Q tredobbelte terminaler ideelle til kontrolkabinetter, automatiseringssystemer og signalfordelingspaneler, hvor ledningslagdeling, kredsløbssegmentering og testadgang er afgørende, men panelplads er begrænset.
Deres stablede design håndterer flere kredsløb (f.eks. forsyning, signal og retur) i kun én blok, hvilket reducerer ledningsrod og forenkler vedligeholdelsen.
Blokkenes kompatibilitet med jumpere og teststik gør dem velegnede til modulære testopsætninger og diagnostiske stier, mens UL/CSA/IEC-godkendelserne sikrer overensstemmelse i industrielle og kommercielle miljøer.
Samlet set tilbyder IKD-serien en robust, fleksibel løsning til kabelføring med høj densitet og flere niveauer.
- Tilslutning af encodere eller motorudgange
- Åolyamid 6.6 - UL 94 - V2

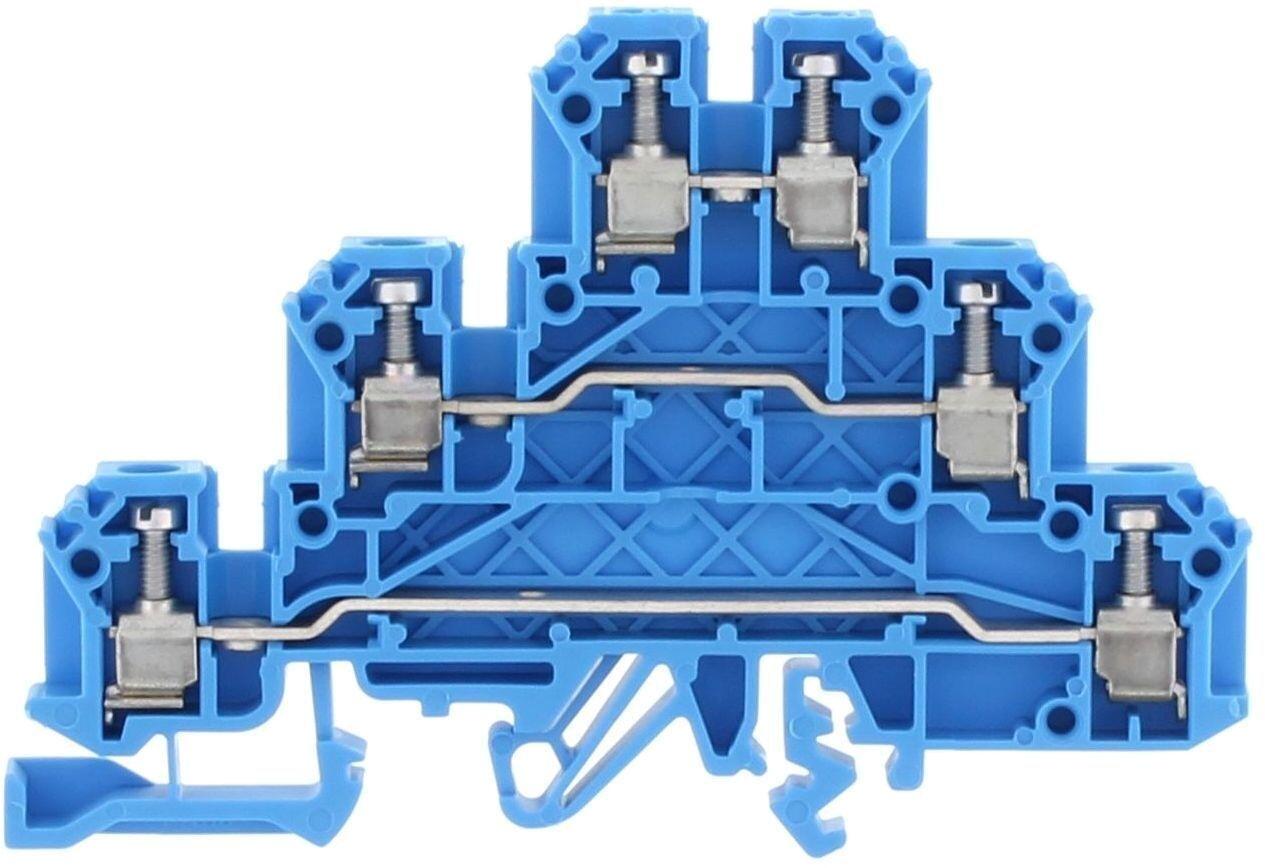

- Flere farvemuligheder
- Temperaturområde -40 ºC...+150 ºC
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |
| Farve | Beige |
| Nominel spænding IEC | 250 V |
| Nominel strøm IEC | 24 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 4 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, cUL, KEMA KUR |
Dimensioner |
|
| Længde | 62,8 mm |
| Bredde | 5 mm |
| Højde monteret på TS 35/7,5 | 58,3 mm |
| Height TS 32 | 62,8 mm |
Forbindelses data |
|
| Tilslutninger | 4 |
| Antal niveauer | 3 pc |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 3 pc |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 22 |
*Invisible Heading* |
|
|---|---|
| Nominel ledetværsnit til (AWG) | 14 |
| Afisoleringslængde | 7 mm |
| Skruestørrelse | M 2,4 |
| Skruetype | Lige |
| Tilspændingsmoment min. | 0,4 |
| Tilspændingsmoment max | 0,8 |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V2 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 105 °C |
Godkendelser |
|
| Mærkespænding UL | 300 V |
| Mærkestrøm UL | 20 A |
| UL test standard | UL 1059 |
| Nominel spænding cUL | 300 V |
| Nominel strøm cUL | 20 A |
| cUL test standard | C22.2 No 158 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | CZ |
| Vægt | 10,81 g |
| Pakningsstørrelse | 100 pc |
| Type rækkeklemme | Skrueklemme, DIN-skinne rækkeklemme |
Produktbeskrivelse
IKD 2.5/Q tredobbelt DIN-skinne terminalblok fra CONTA-CLIP (også kendt som VMAK 2.5) er et kompakt, pladsbesparende modul, der er optimeret til ledningsføringsskemaer med høj densitet.
Med en bredde på 5 mm og en længde på 84,8 mm (for 3-polet) har den tre stablede skruetilslutningslag, der hver kan rumme en 2,5 mm² leder (22–14 AWG).
Blokken bruger M2,5-skruer med slids (moment 0,4–0,8 Nm) og kræver en afisoleringslængde på 7 mm, hvilket sikrer sikre forbindelser under op til 250 V (IEC) og 24 A (CSA) ved driftstemperaturer fra –40 °C til +105 °C.
Polyamid 6.6-huset opfylder UL94‑V2-brandmodstand, mens snap-on-fødder passer til både TS35/7,5- og TS32-skinner.
Tilvalg omfatter varianter til gennemføring, beskyttelsesjord (PE) og stikforbindelser samt tilbehør som endeplader, krydsforbindelser, teststik og jumper-skinner for at strømline installationen.
I praktiske anvendelser er IKD 2.5/Q tredobbelte terminaler ideelle til kontrolkabinetter, automatiseringssystemer og signalfordelingspaneler, hvor ledningslagdeling, kredsløbssegmentering og testadgang er afgørende, men panelplads er begrænset.
Deres stablede design håndterer flere kredsløb (f.eks. forsyning, signal og retur) i kun én blok, hvilket reducerer ledningsrod og forenkler vedligeholdelsen.
Blokkenes kompatibilitet med jumpere og teststik gør dem velegnede til modulære testopsætninger og diagnostiske stier, mens UL/CSA/IEC-godkendelserne sikrer overensstemmelse i industrielle og kommercielle miljøer.
Samlet set tilbyder IKD-serien en robust, fleksibel løsning til kabelføring med høj densitet og flere niveauer.
