CONTA-CLIP
SMAG/STA - Pick-off klemmer og test adaptere
Tilbehør til skrueklemmer
CONTA-CLIP tilbyder naturligvis også innovativt tilbehør til SRK / SSL-rækkeklemmerne

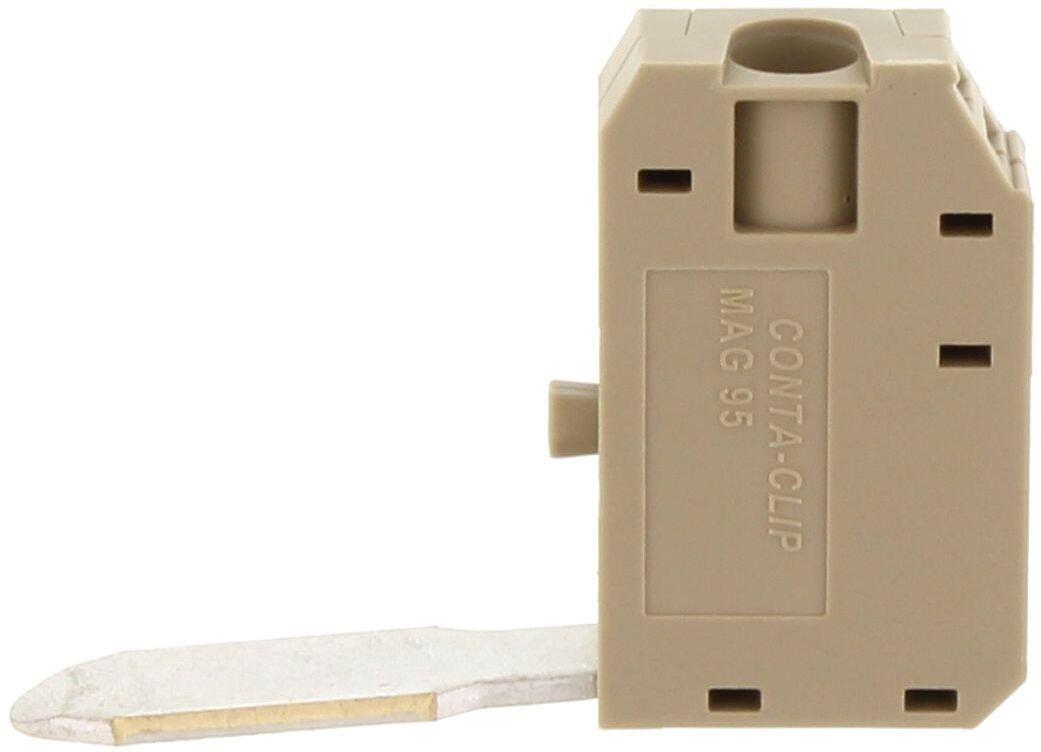

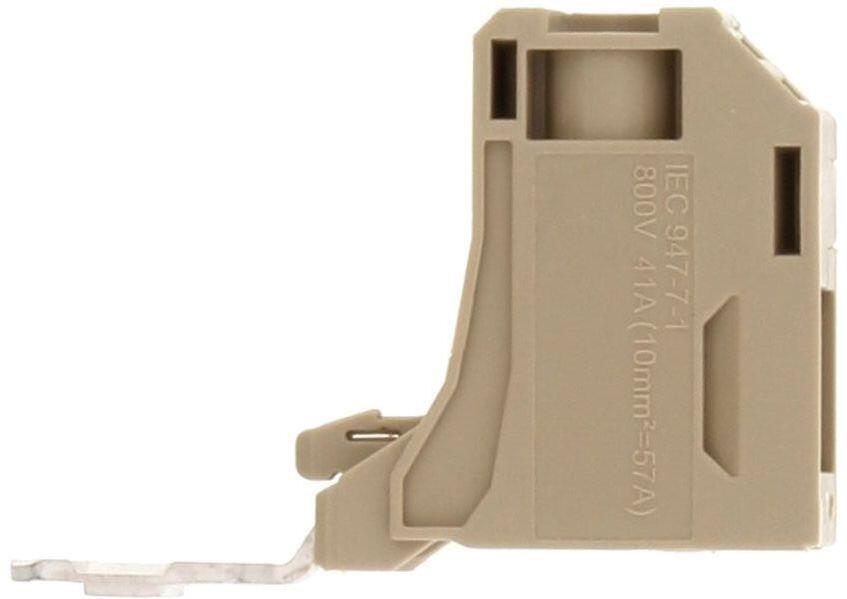

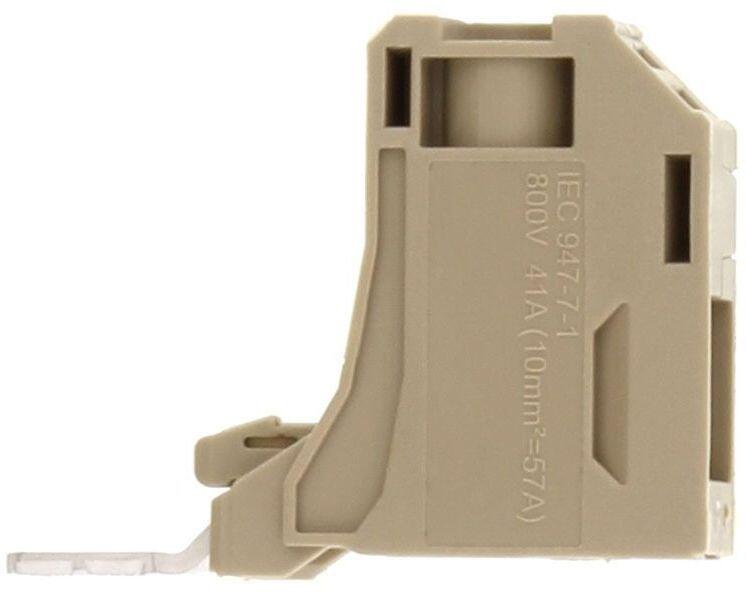

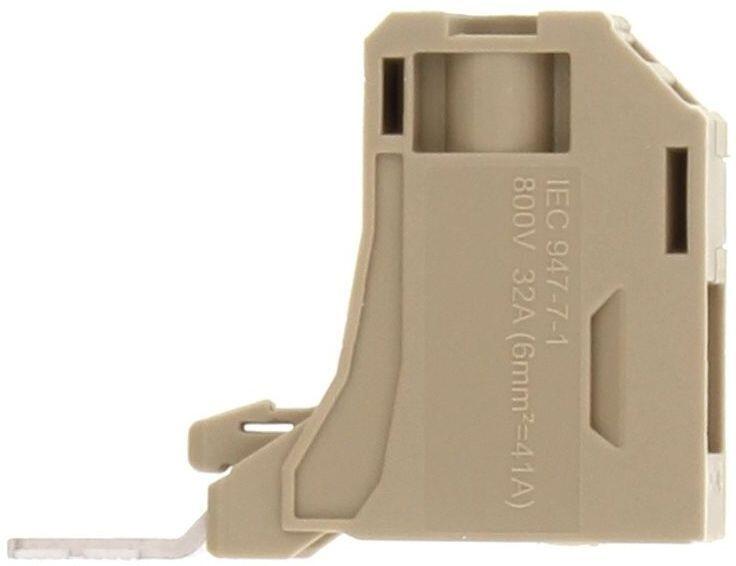

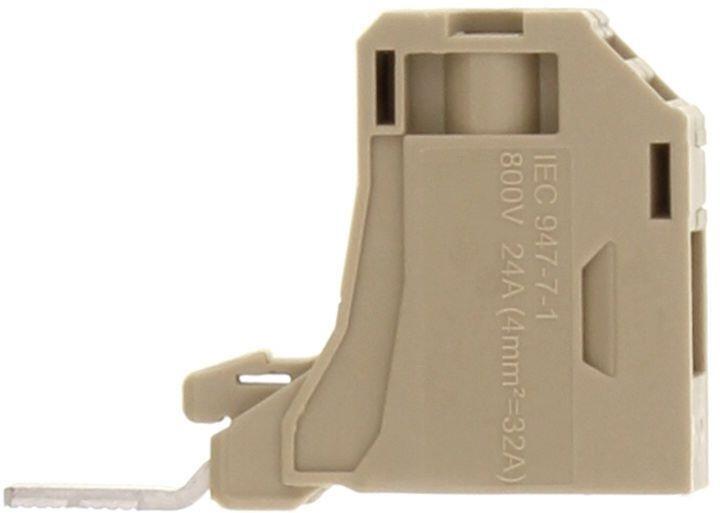

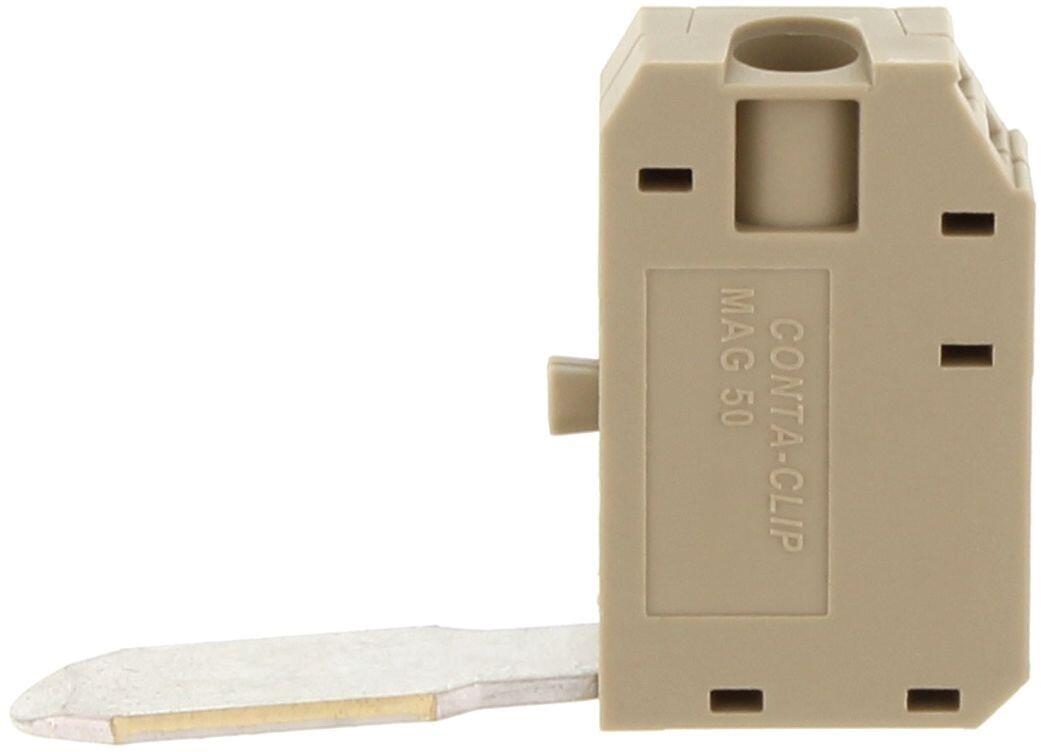

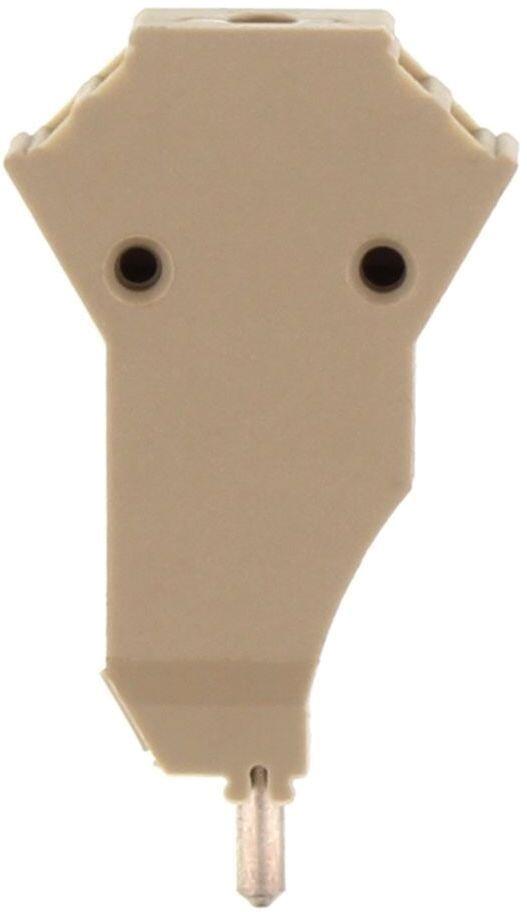

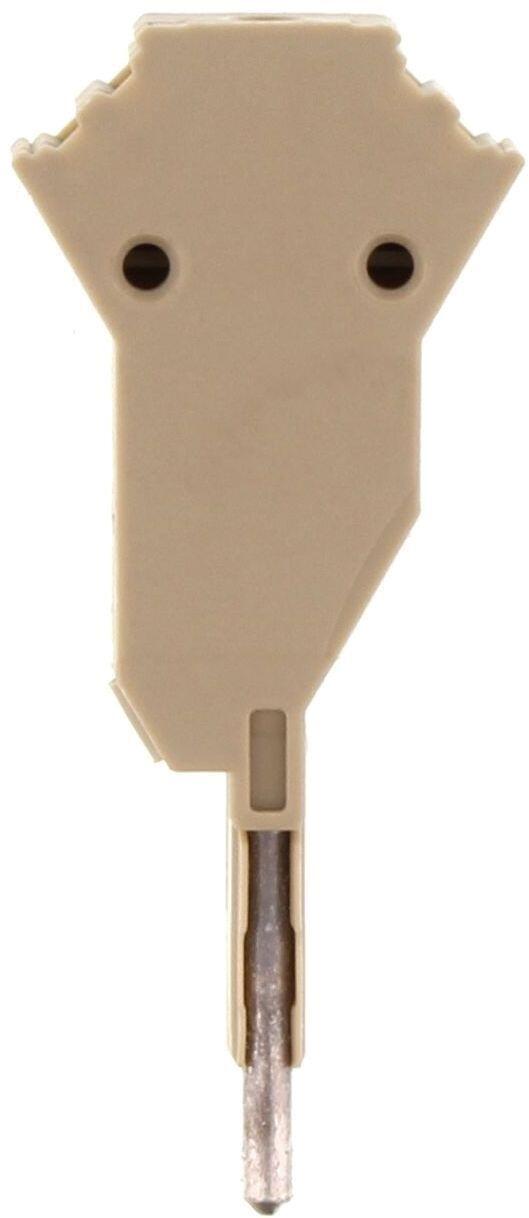

Pick-off klemmer SMAG
· SMAG-afgangsklemmerne muliggør en eller to ekstra forbindelser på SRK-klemmerne og giver derfor mulighed for i alt 4 ekstra ledningsforbindelser.
· SMAG' klemmen monteres ind i SRK-klemmen i specielat indrettede slidser.
· SMAG-afgangsklemmerne er tilsluttet via basisforbindelse i klemmen og det nominelle tværsnit skal derfor reduceres ned 1 gang.

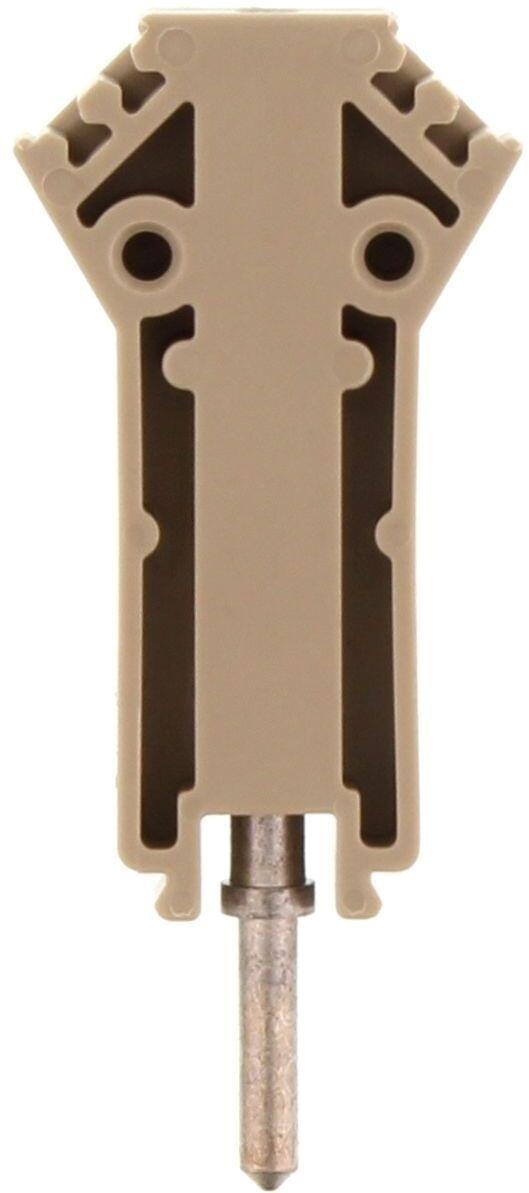

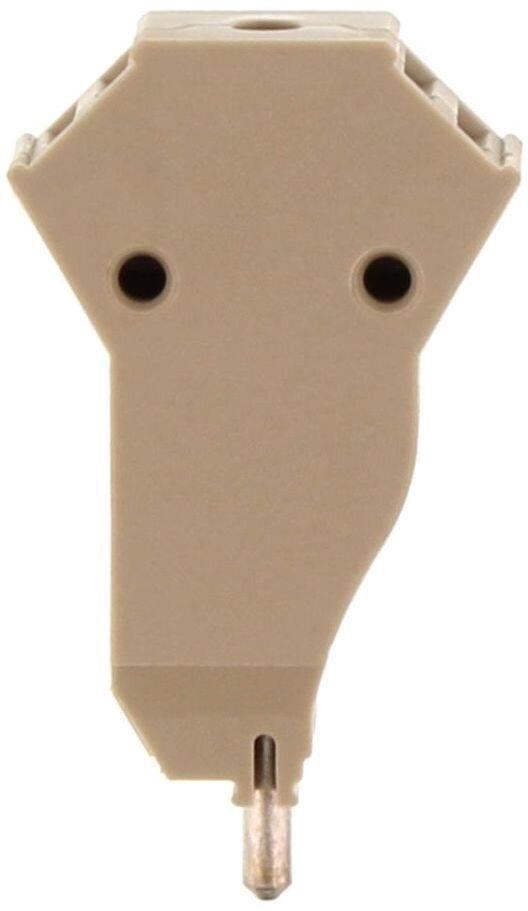

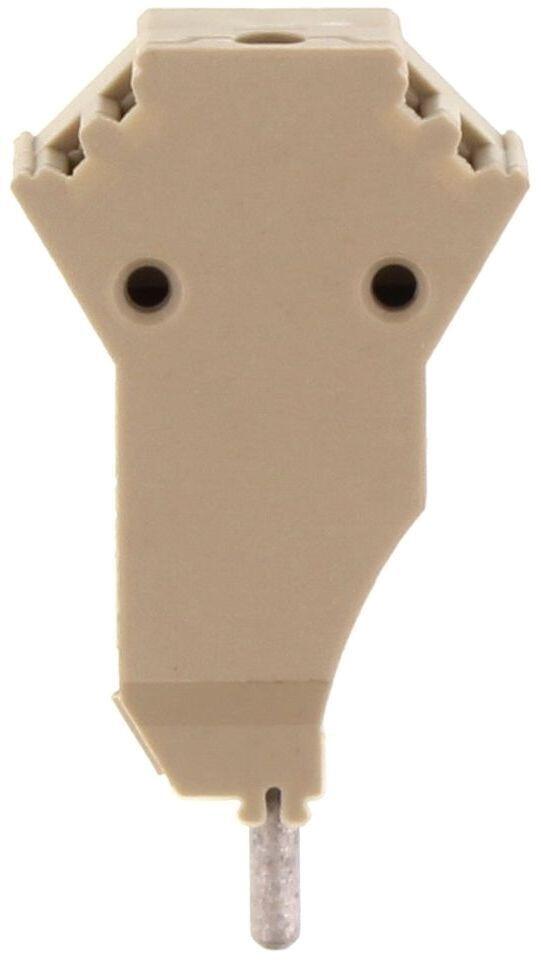

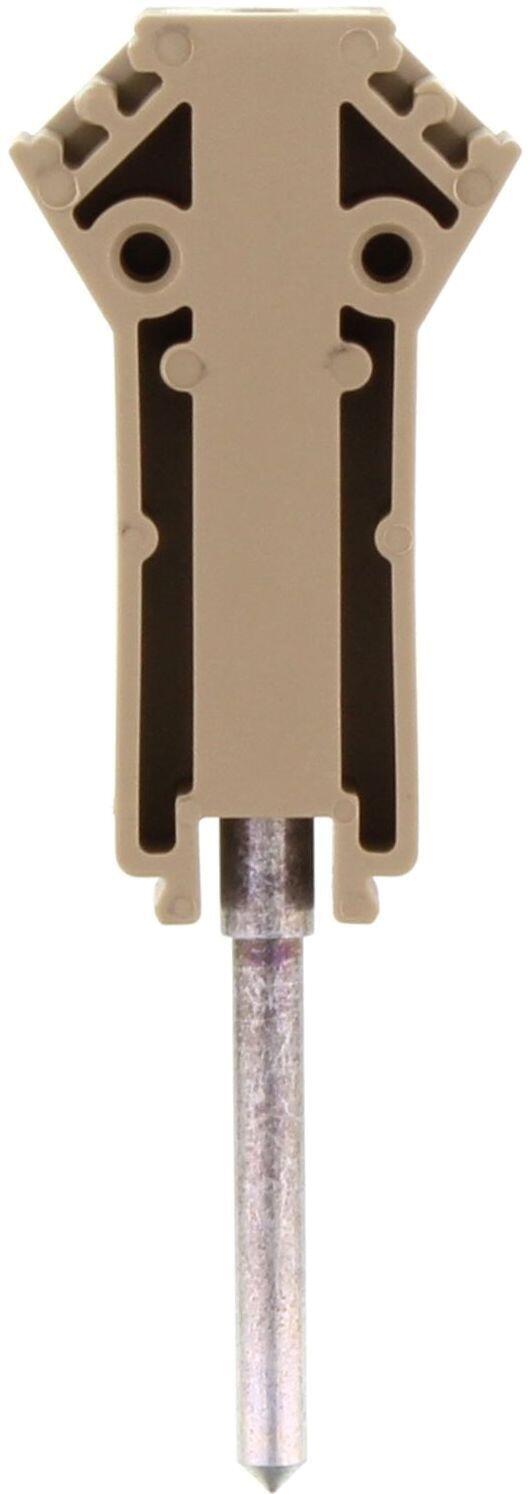

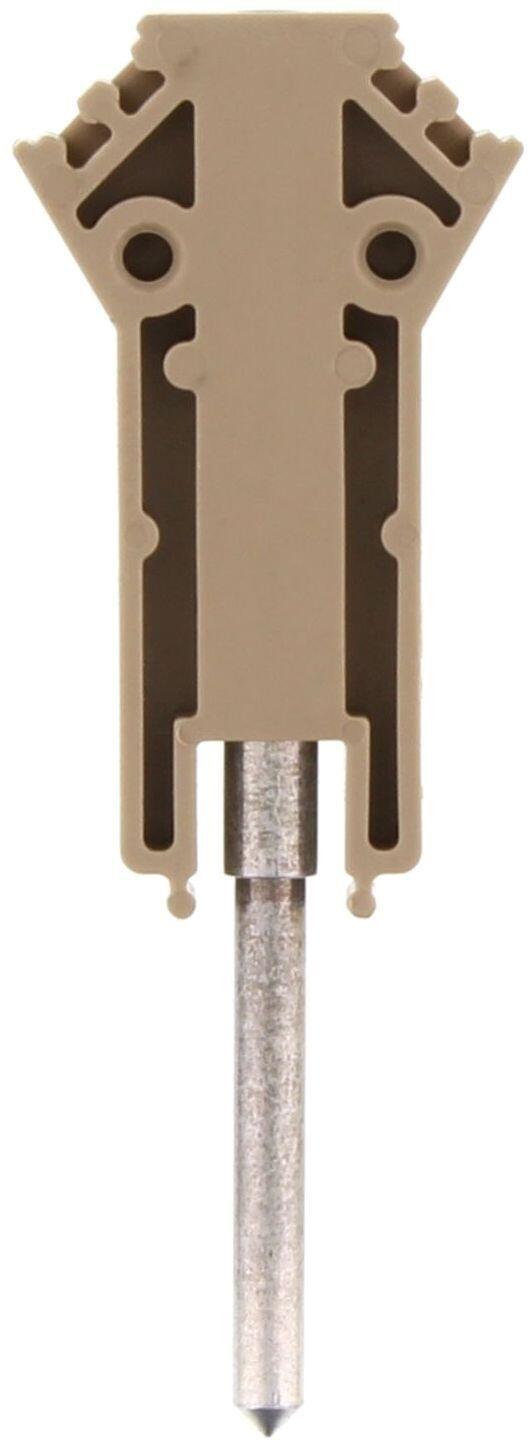

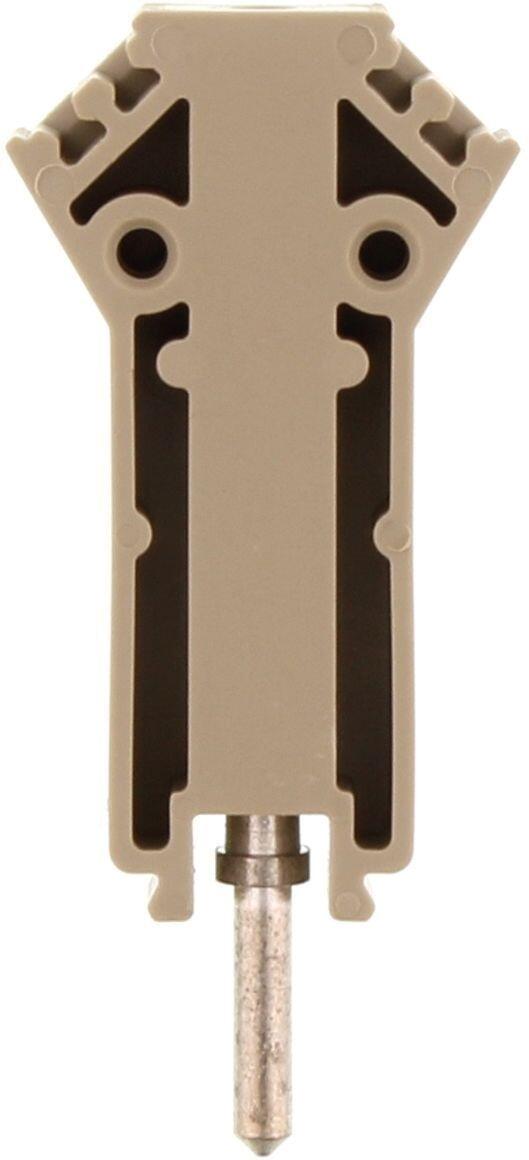

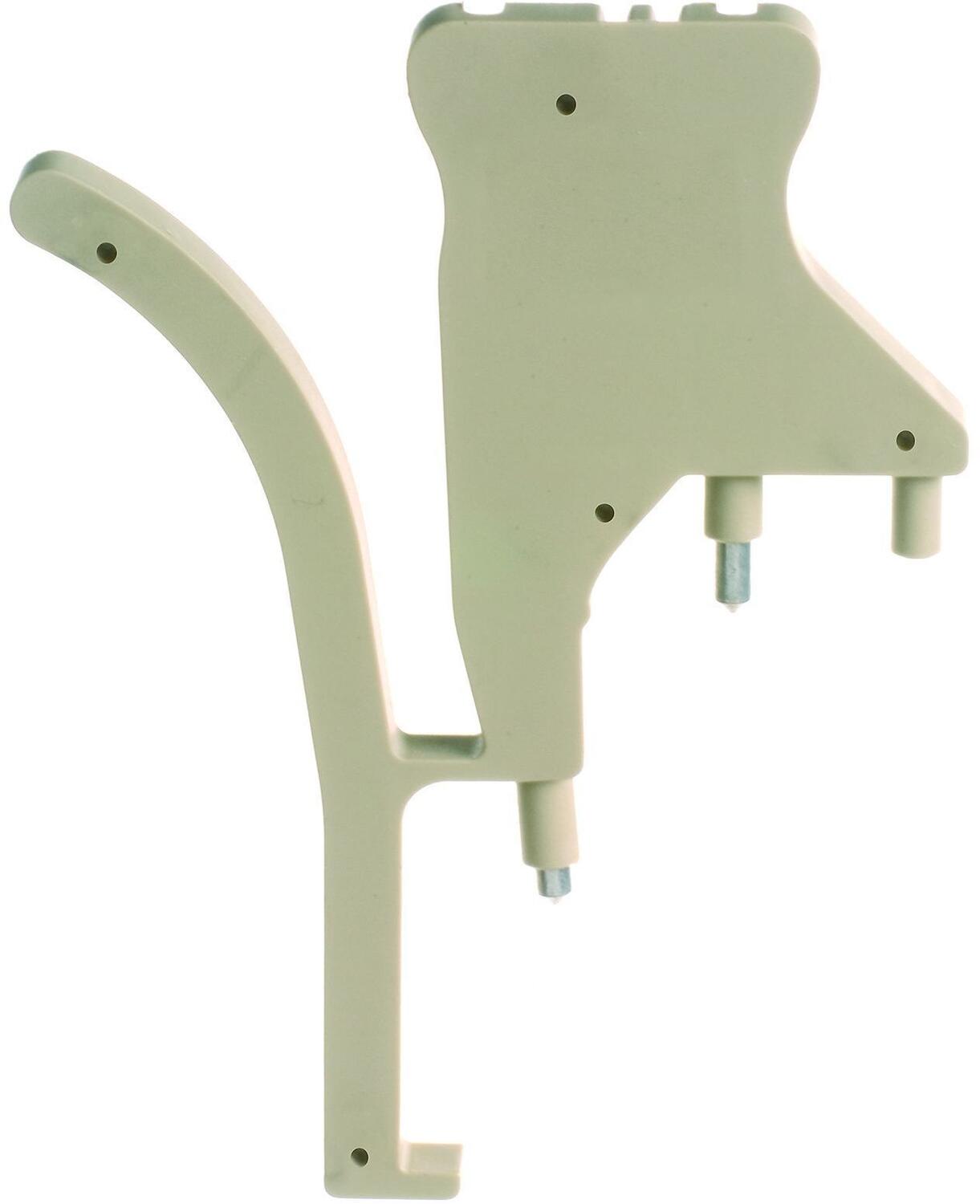

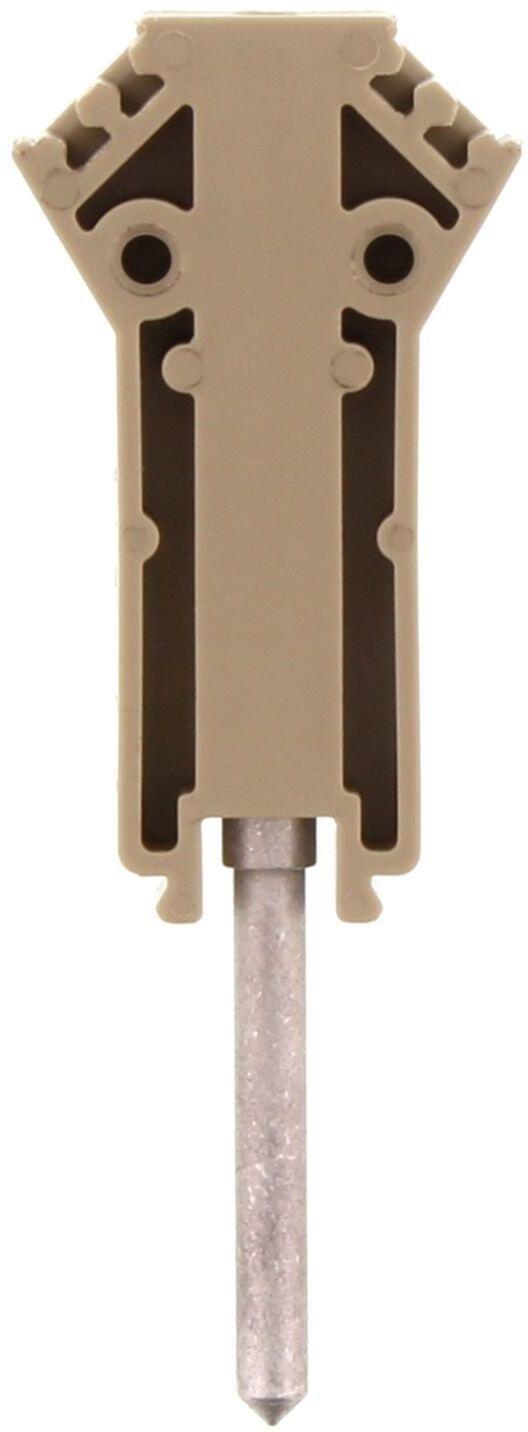

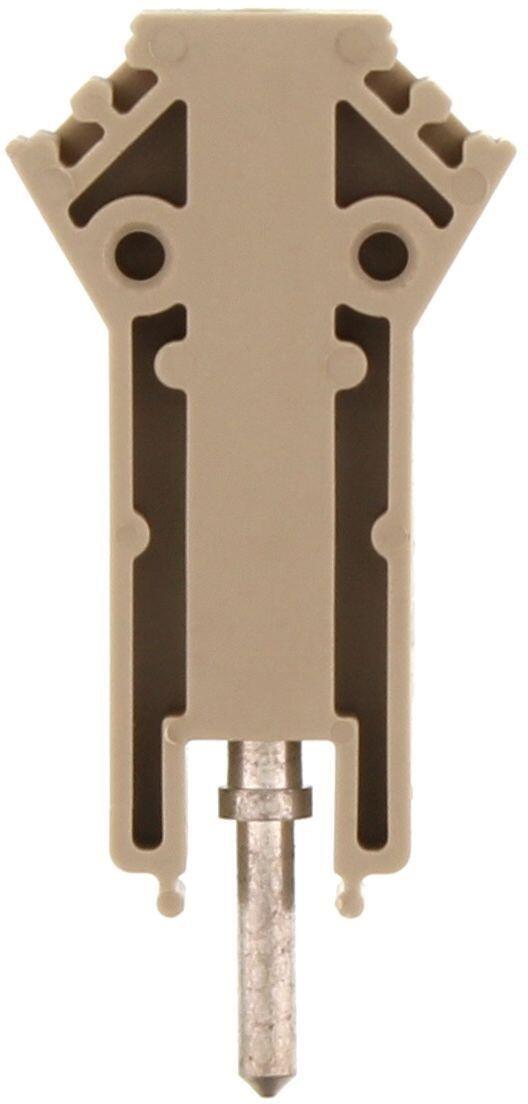

Testadapter STA
· ST-testadapteren kan bruges til hurtigt og sikkert at teste formonterede klemmer

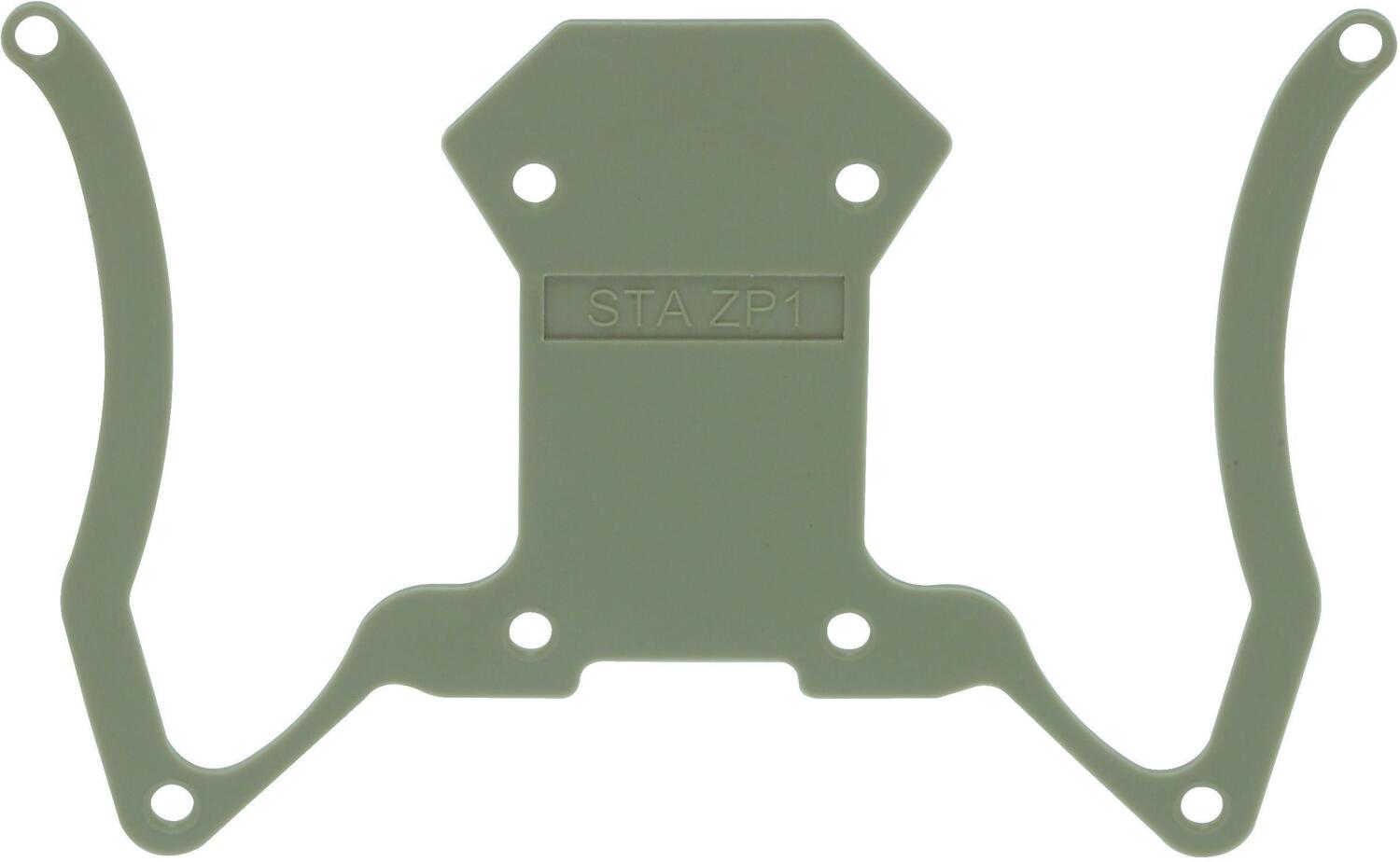

· En testadapter STA kan monteres som en samlet blok med et hvilket som helst antal poler med låsepindene og STA ZP mellemplader med bredder fra 1 til 3 mm. STA ZP-mellempladen muliggør montering af en testadapterblok, som også kan monteres på forskellige blokbredder/tværsnit af SRK / SSL 2,5/4/6 og 10mm²
· Takket være sit innovative design kan STA-testadapteren drejes 180 °. Adapteren kan derfor også monteres på SRK-rækkeklemmen, selv om den ene af de 2 rækker som er afsat til kortslutningslaskerne, er i brug.
- Kompatibel med SRK serien
- Kabinet af polyamid 6.6 UL 94-V0
- Udvider standard gennemgangsklemmer med op til 4 tilslutninger
- STA test adapter kan benyttes til at teste færdigmonterede klemmer
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |
| Farve | Beige |
| Nominel spænding IEC | 800 V |
| Nominel strøm IEC | 24 A |
| Laststrøm max | 32 A |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | EAC |
| Additional information | for SRK 4/2A |
Dimensioner |
|
| Længde | 37,8 mm |
| Bredde | 5,9 mm |
| Højde monteret på TS 35/7,5 | 53 mm |
| Højde | 26,7 mm |
Forbindelses data |
|
| Tilslutninger | 1 |
| Plug gauge iht. EN 60 947-1 | A3 |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
*Invisible Heading* |
|
|---|---|
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 22 |
| Nominel ledetværsnit til (AWG) | 12 |
| Afisoleringslængde | 10 mm |
| Skruestørrelse | M 2,5 |
| Skruetype | Lige |
| Tilspændingsmoment min. | 0,4 |
| Tilspændingsmoment max | 0,8 |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| EAC test standard | TR ZU 004/2011 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 6,1 g |
| Pakningsstørrelse | 10 pc |
| Type rækkeklemme | Skrueklemme, DIN-skinne rækkeklemme |
Produktbeskrivelse
CONTA-CLIP tilbyder naturligvis også innovativt tilbehør til SRK / SSL-rækkeklemmerne
Pick-off klemmer SMAG
· SMAG-afgangsklemmerne muliggør en eller to ekstra forbindelser på SRK-klemmerne og giver derfor mulighed for i alt 4 ekstra ledningsforbindelser.
· SMAG' klemmen monteres ind i SRK-klemmen i specielat indrettede slidser.
· SMAG-afgangsklemmerne er tilsluttet via basisforbindelse i klemmen og det nominelle tværsnit skal derfor reduceres ned 1 gang.
Testadapter STA
· ST-testadapteren kan bruges til hurtigt og sikkert at teste formonterede klemmer
· En testadapter STA kan monteres som en samlet blok med et hvilket som helst antal poler med låsepindene og STA ZP mellemplader med bredder fra 1 til 3 mm. STA ZP-mellempladen muliggør montering af en testadapterblok, som også kan monteres på forskellige blokbredder/tværsnit af SRK / SSL 2,5/4/6 og 10mm²
· Takket være sit innovative design kan STA-testadapteren drejes 180 °. Adapteren kan derfor også monteres på SRK-rækkeklemmen, selv om den ene af de 2 rækker som er afsat til kortslutningslaskerne, er i brug.
