CONTA-CLIP
ZSRK-RC/-D/-F - (2.5mm²)
Type: fjederkraft klemme til direkte montering

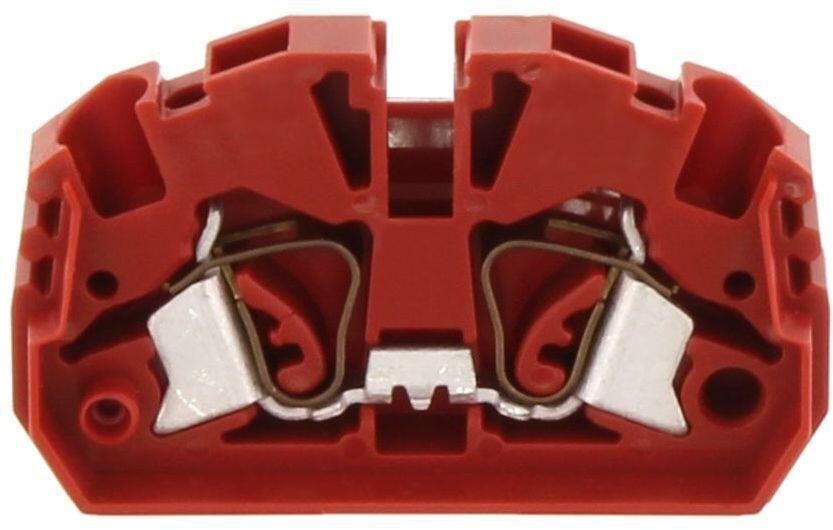

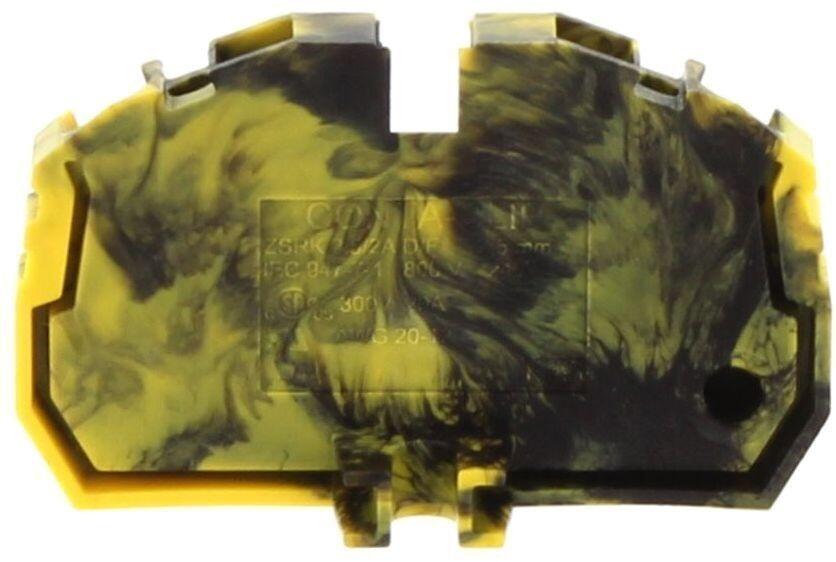

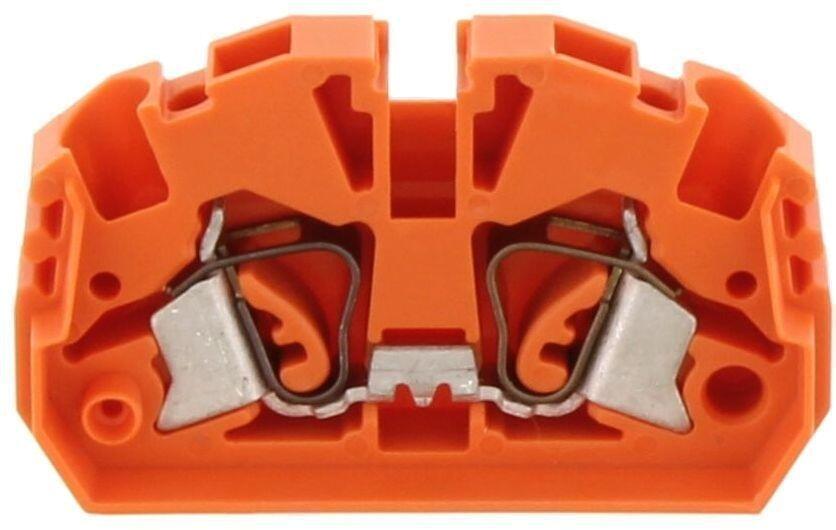

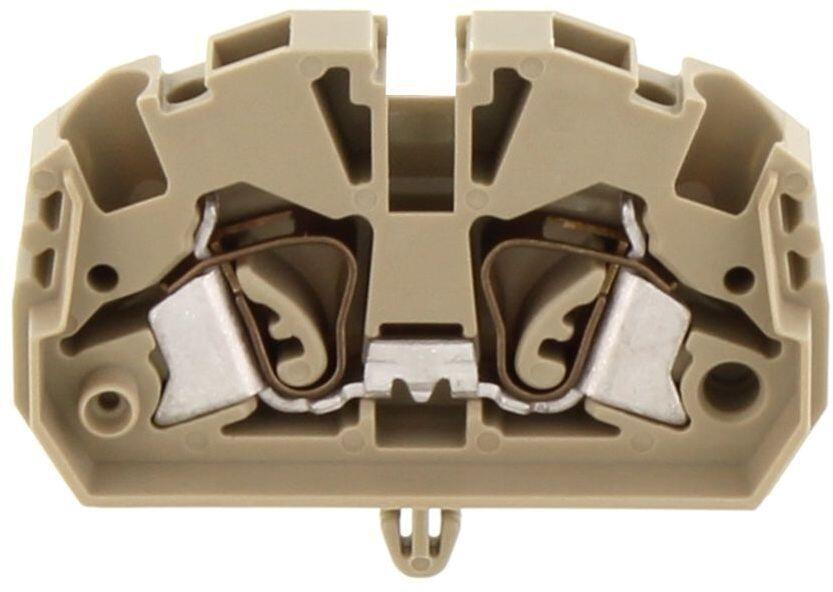

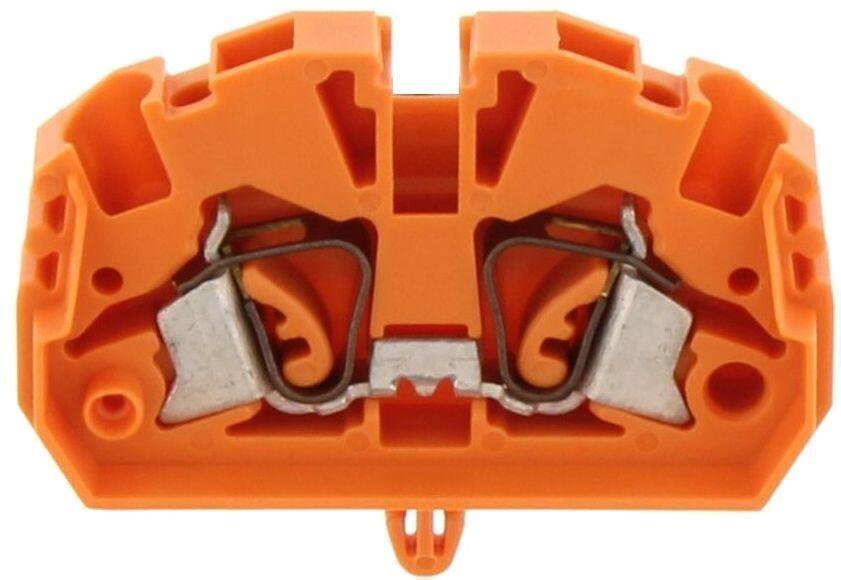

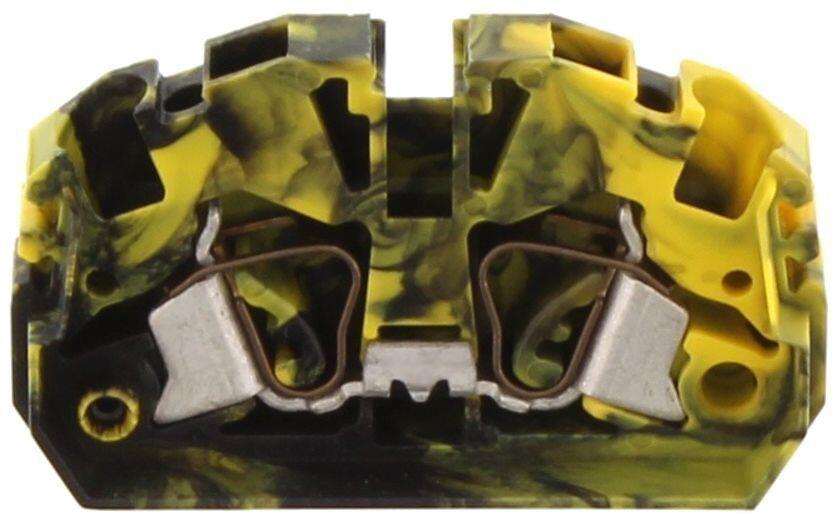

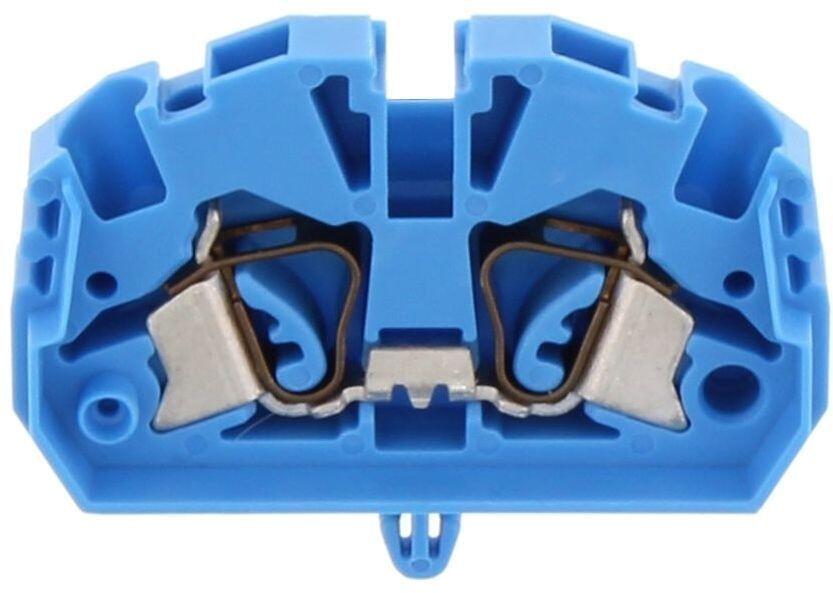

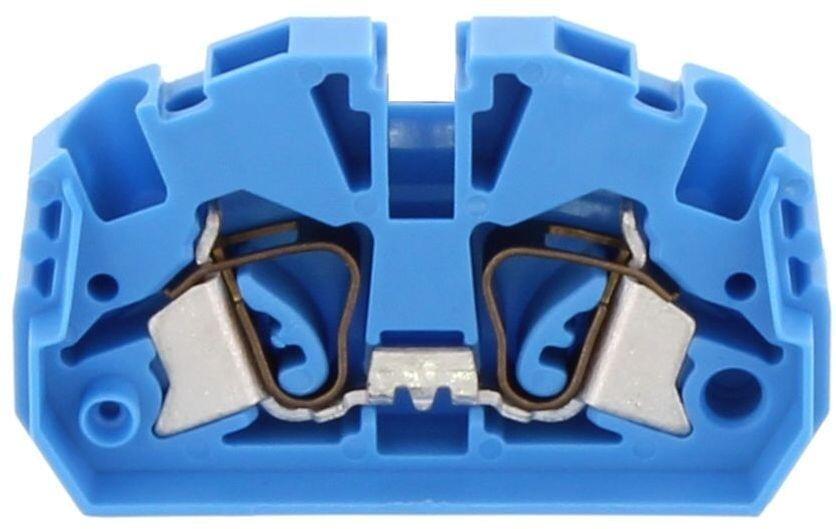

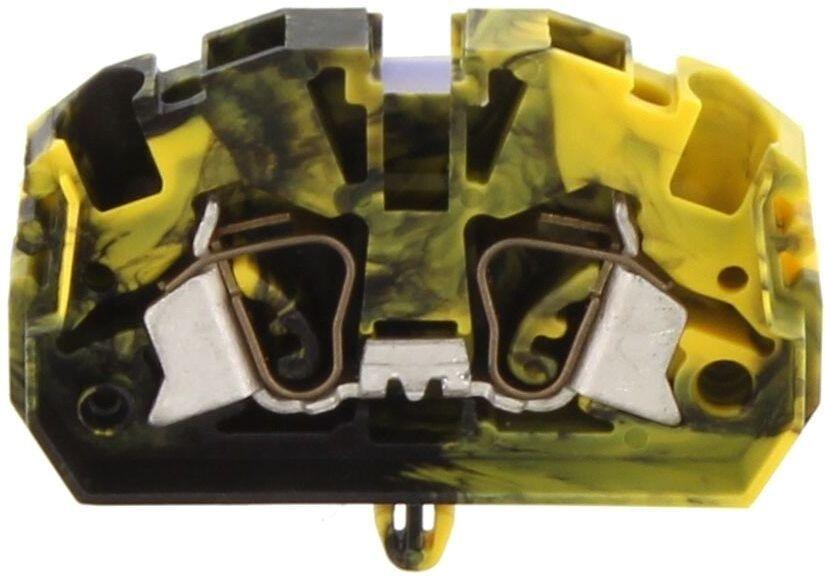

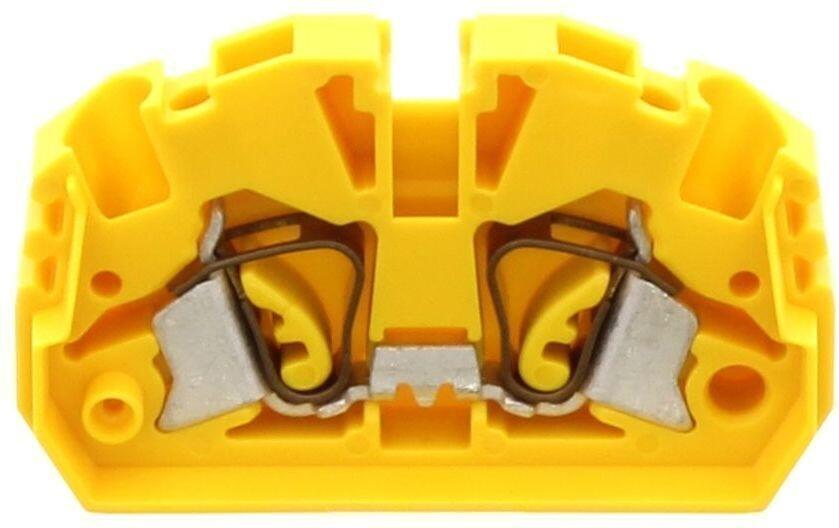

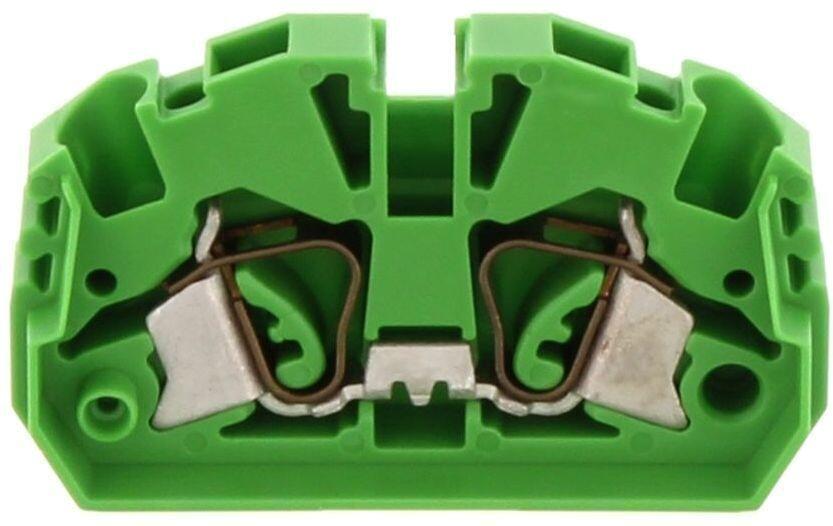

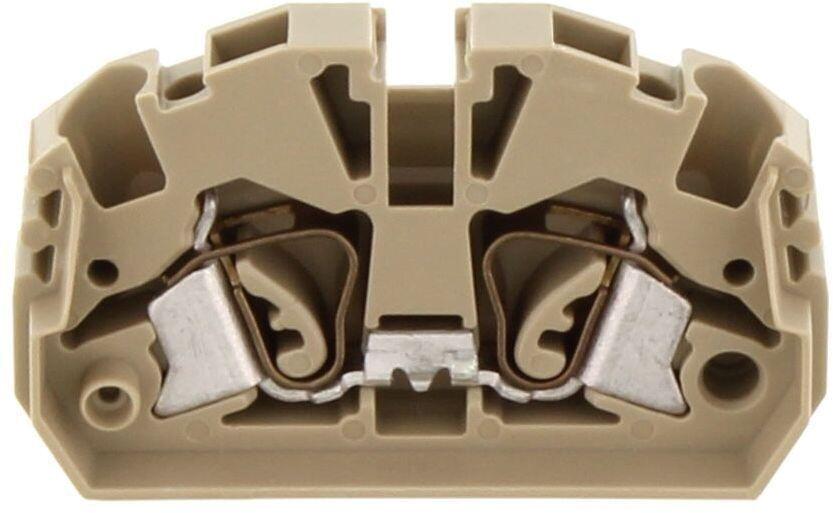

ZSRK 2,5 / 2A / -D / -F og ZSRK 2,5 / 2A / RC er direkte monterede fjederkraft rækkeklemmer med indvendige kanaler for kortslutningslasker.
De har et kompakt, modulært design for tværsnit fra 0,08 - 2,5 mm² og en nominel spænding på 800 V.
De giver dig mulighed for at montere en blok med det antal poler du har brug for. Denne blok kan derefter skrues direkte i monteringspladen (med ZSRK 2,5 / 2A / D / F) eller direkte snap on (med ZSRK 2,5 / 2A / RC).
Disse direkte monteringsklemmer er specielt egnede til serieproduktion og til installationer med trang plads.
Individuelle grupper eller kredsløb kan adskilles visuelt fra hinanden af de forskellige farver.
Der kan benyttes kortslutningslasker ZQI 2,5 (fås i 2 - 10 poler og 99 poler).
Det er muligt at mærke med SB eller PMC mærkningssystemer.
- Kompakt design
- Polyamid 6.6 - UL 94 V0
- Temperaturområde -40 ºC...+120 ºC
- Skruflange eller snap-in direkte montering
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |
| Farve | Grøn |
| Nominel spænding IEC | 800 V |
| Nominel strøm IEC | 24 A |
| Montage | Direkte montering |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC |
| Additional information | with housing pegs and clip |
Dimensioner |
|
| Længde | 40 mm |
| Bredde | 5,1 mm |
| Højde | 24 mm |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 1 pc |
| Antal test pick off muligheder | 2 pc |
| Tværsnit enkelt ledning fra | 0,5 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
| Tværsnit fintrådet ledning fra | 0,5 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,5 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 20 |
| Nominel ledetværsnit til (AWG) | 12 |
*Invisible Heading* |
|
|---|---|
| Afisoleringslængde | 10 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding UL | 300 V |
| Mærkestrøm UL | 20 A |
| UL test standard | UL 1059 |
| Mærkespænding CSA | 300 V |
| Mærkestrøm CSA | 20 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 300 V |
| Nominel strøm CSAus | 20 A |
| CSAus test standard | UL 1059 |
| Nominel spænding cUL | 300 V |
| Nominel strøm cUL | 20 A |
| cUL test standard | C22.2 No 158 |
| GL test standard | IEC 60947-7-1:2009 |
| EAC test standard | TR ZU 004/2011 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 5 g |
| Pakningsstørrelse | 100 pc |
Produktbeskrivelse
ZSRK 2,5 / 2A / -D / -F og ZSRK 2,5 / 2A / RC er direkte monterede fjederkraft rækkeklemmer med indvendige kanaler for kortslutningslasker.
De har et kompakt, modulært design for tværsnit fra 0,08 - 2,5 mm² og en nominel spænding på 800 V.
De giver dig mulighed for at montere en blok med det antal poler du har brug for. Denne blok kan derefter skrues direkte i monteringspladen (med ZSRK 2,5 / 2A / D / F) eller direkte snap on (med ZSRK 2,5 / 2A / RC).
Disse direkte monteringsklemmer er specielt egnede til serieproduktion og til installationer med trang plads.
Individuelle grupper eller kredsløb kan adskilles visuelt fra hinanden af de forskellige farver.
Der kan benyttes kortslutningslasker ZQI 2,5 (fås i 2 - 10 poler og 99 poler).
Det er muligt at mærke med SB eller PMC mærkningssystemer.
