SVB Fordelerblokke

SVB fordeler blokke gør det muligt at fordele mange kabler og ledninger enkelt og kompakt og uden mange forskellige dele

SVB fordeler blokkene er konstrueret til at fordele et større tværsnit til flere mindre tværsnit.

SVB fordeler blokkene kan bruges med både aluminiums og kobberkabler fra 6 til 185 mm². De kan bruges i installations- og distributionstavler og i konstruktioner på maskiner.

SVB fordeler blokkene monteres TS 35 DIN-skinner. De kan også monteres direkte på en monteringsplade.

SVB fordeler blokkene har IP20 beskyttelse, selv når du forbinder større ledertværsnit.



  • Høj kortslutningsbrydeevne
  • IP20
  • For TS 35 DIN-skinne
  • Egnet for direkte montage
  • Kabinet udført i polyamid 6.6 UL 94-V0

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Farve Lysegrå
Mærkespænding 1000 V AC
Rated voltage 1500 V DC
Rated current copper 400 A
Req. Series fuse class J 350 A
SCCR rating 100 kV
Montage TS 35/7,5 og direkte montering
Nominel impulsspænding 2,5 kV
Overspændingskategori III
Short-circuit current resistance ICW over 1s 21 kA
Short-circuit current resistance IPK (peak value) 51 kA
Miljøklasse 3
Godkendelser UL, EAC

Dimensioner
Længde 96 mm
Bredde 44 mm
Højde monteret på TS 35/7,5 53 mm
Højde 50 mm

Forbindelses data
Tilslutninger 12
Number of inputs A 1
Input A: diameter 19 mm
Input A: rated cross-section 185 mm²
Input A: wire cross-section rigid, min. 95 mm²
Input A: wire cross-section rigid, max. 185 mm²
Input A: wire cross-section stranded, min. 95 mm²
Input A: wire cross-section stranded, max. 150 mm²
Input A: wire cross-section with wire-end ferrules, min. 95 mm²
Input A: wire cross-section with wire-end ferrules, max. 150 mm²
Input A: stripping length 29 mm
Input A: screw head Umbrako
Input A: screw thread M 16
Input A: torque, min. 25
Input A: torque, max. 27
Number of outputs A 2
Output A: diameter 9 mm
Output A: rated cross-section 35 mm²
Output A: wire cross-section rigid, min. 6 mm²
Output A: wire cross-section rigid, max. 35 mm²
Output A: wire cross-section stranded, min. 6 mm²
Output A: wire cross-section stranded, max. 25 mm²
Output A: wire cross-section stranded with wire-end ferrules, min. 6 mm²
Output A: wire cross-section stranded with wire-end ferrules, max. 25 mm²
Output A: stripping length 12 mm
Output A: screw head Lige
Output A: screw thread M 8
Output A: torque, min. 3,5

*Invisible Heading*
Output A: torque, max. 7
Number of outputs B 5
Output B: diameter 6,5 mm
Output B: rated cross-section 16 mm²
Output B: wire cross-section rigid, min. 1,5 mm²
Output B: wire cross-section rigid, max. 16 mm²
Output B: wire cross-section stranded, min. 1,5 mm²
3139_Output B: wire cross-section stranded, max. (mm²) 16
Output B: wire cross-section stranded with wire-end ferrules, min. 1,5 mm²
Output B: wire cross-section stranded with wire-end ferrules, max. 16 mm²
Output B: stripping length 12 mm
Output B: screw head Lige
Output B: screw threading M 6
Output B: torque, min. 2
Output B: torque, max. 3
Number of outputs C 4
Output C: diameter 6 mm
Output C: rated cross-section 10 mm²
Output C: wire cross-section rigid, min. 1,5 mm²
Output C: wire cross-section rigid, max. 10 mm²
Output C: wire cross-section stranded, min. 1,5 mm²
Output C: wire cross-section stranded, max. 10 mm²
Output C: wire cross-section stranded with wire-end ferrules, min. 1,5 mm²
Output C: wire cross-section stranded with wire-end ferrules, max. 10 mm²
Output C: stripping length 12 mm
Output C: screw head Lige
Output C: screw thread M 6
Output C: torque, min. 2
Output C: torque, max. 3

Materialer
Materiale isolation Polyamid 6.6
Flammeklasse UL94-V0
Temperaturområde drift fra -40 °C
Temperaturområde drift til 120 °C

Godkendelser
Mærkespænding UL 600 V
Mærkestrøm UL 310 A
UL test standard UL 1059
UL overvoltage protection - req. Series fuse class J 350 A
UL SCCR rating 100 kA
EAC test standard TR ZU 004/2011

Yderligere data
Tariff code 85369010
Oprindelsesland FR
Vægt 405 g
Pakningsstørrelse 1 pc

Downloads

Produktbeskrivelse

SVB fordeler blokke gør det muligt at fordele mange kabler og ledninger enkelt og kompakt og uden mange forskellige dele

SVB fordeler blokkene er konstrueret til at fordele et større tværsnit til flere mindre tværsnit.

SVB fordeler blokkene kan bruges med både aluminiums og kobberkabler fra 6 til 185 mm². De kan bruges i installations- og distributionstavler og i konstruktioner på maskiner.

SVB fordeler blokkene monteres TS 35 DIN-skinner. De kan også monteres direkte på en monteringsplade.

SVB fordeler blokkene har IP20 beskyttelse, selv når du forbinder større ledertværsnit.



Tilbehør

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Mærkespænding Rated voltage Rated current copper Req. Series fuse class J SCCR rating Short-circuit current resistance ICW over 1s Short-circuit current resistance IPK (peak value) Godkendelser Længde Bredde Højde monteret på TS 35/7,5 Højde Tilslutninger Special connections Number of inputs A Input A: diameter Input A: rated cross-section Input A: wire cross-section rigid, min. Input A: wire cross-section rigid, max. Input A: wire cross-section stranded, min. Input A: wire cross-section stranded, max. Input A: wire cross-section with wire-end ferrules, min. Input A: wire cross-section with wire-end ferrules, max. Input A: stripping length Input A: screw head Input A: screw thread Input A: torque, min. Input A: torque, max. Number of inputs B Input B: diameter Input B: rated cross-section Input B: wire cross-section rigid, min. Input B: wire cross-section rigid, max. Input B: wire cross-section stranded, min. Input B: wire cross-section stranded, max. Input B: wire cross-section, stranded with wire-end ferrules, min. Input B: wire cross-section stranded with wire-end ferrules, max. 5253_Input B: stripping length (mm) Input B: screw head Input B: screw thread Input B: torque, min. Input B: torque, max. Number of inputs C Input C: diameter Input C: rated cross-section Input C: wire cross-section rigid, min. Input C: wire cross-section rigid, max. Input C: wire cross-section stranded, min. Input C: wire cross-section stranded, max. Input C: wire cross-section, stranded with wire-end ferrules, min. Input C: wire cross-section, stranded with wire-end ferrules, max. Input C: stripping length Input C: screw head Input C: screw threading Input C: torque, min. Input C: torque, max. Number of outputs A Output A: diameter Output A: rated cross-section Output A: wire cross-section rigid, min. Output A: wire cross-section rigid, max. Output A: wire cross-section stranded, min. Output A: wire cross-section stranded, max. Output A: wire cross-section stranded with wire-end ferrules, min. Output A: wire cross-section stranded with wire-end ferrules, max. Output A: stripping length Output A: screw head Output A: screw thread Output A: torque, min. Output A: torque, max. Number of outputs B Output B: diameter Output B: rated cross-section Output B: wire cross-section rigid, min. Output B: wire cross-section rigid, max. Output B: wire cross-section stranded, min. 3139_Output B: wire cross-section stranded, max. (mm²) Output B: wire cross-section stranded with wire-end ferrules, min. Output B: wire cross-section stranded with wire-end ferrules, max. Output B: stripping length Output B: screw head Output B: screw threading Output B: torque, min. Output B: torque, max. Number of outputs C Output C: diameter Output C: rated cross-section Output C: wire cross-section rigid, min. Output C: wire cross-section rigid, max. Output C: wire cross-section stranded, min. Output C: wire cross-section stranded, max. Output C: wire cross-section stranded with wire-end ferrules, min. Output C: wire cross-section stranded with wire-end ferrules, max. Output C: stripping length Output C: screw head Output C: screw thread Output C: torque, min. Output C: torque, max. Mærkespænding UL Mærkestrøm UL UL test standard UL overvoltage protection - req. Series fuse class J UL SCCR rating Nominel spænding cUL Nominel strøm cUL cUL test standard EAC test standard Oprindelsesland Vægt Pris

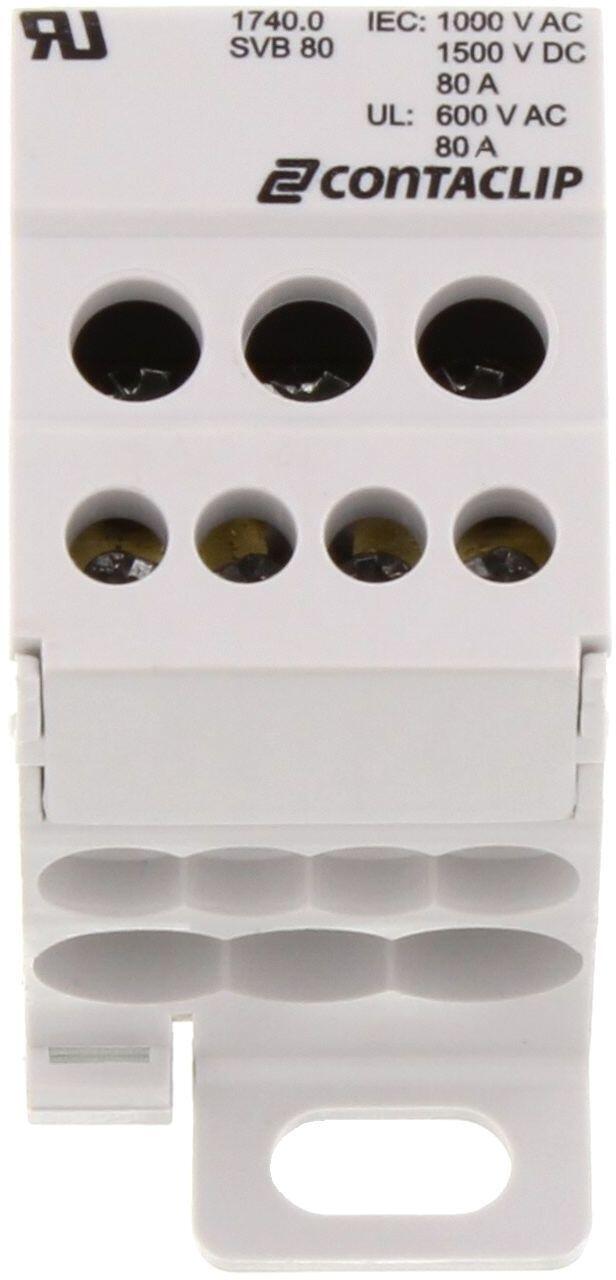

Fordelerblok SVB 80 LG
Art:
1740.0 Kopieret
1000 V AC
1500 V DC
80 A
80 A
100 kV
1,9 kA
2,7 kA
UL, cUL, EAC
66 mm
27 mm
50 mm
47 mm
7
1
7 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
12 mm
Lige / stjerne
M 5
1,5
3
2
7 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
12 mm
Lige / stjerne
M 5
1,5
3
4
4,5 mm
6 mm²
2,5 mm²
6 mm²
2,5 mm²
6
2,5 mm²
6 mm²
12 mm
Lige / stjerne
M 4
0,8
1,5
600 V
80 A
UL 1059
80 A
100 kA
600 V
80 A
C22.2 No 158
TR ZU 004/2011
FR
61,4 g

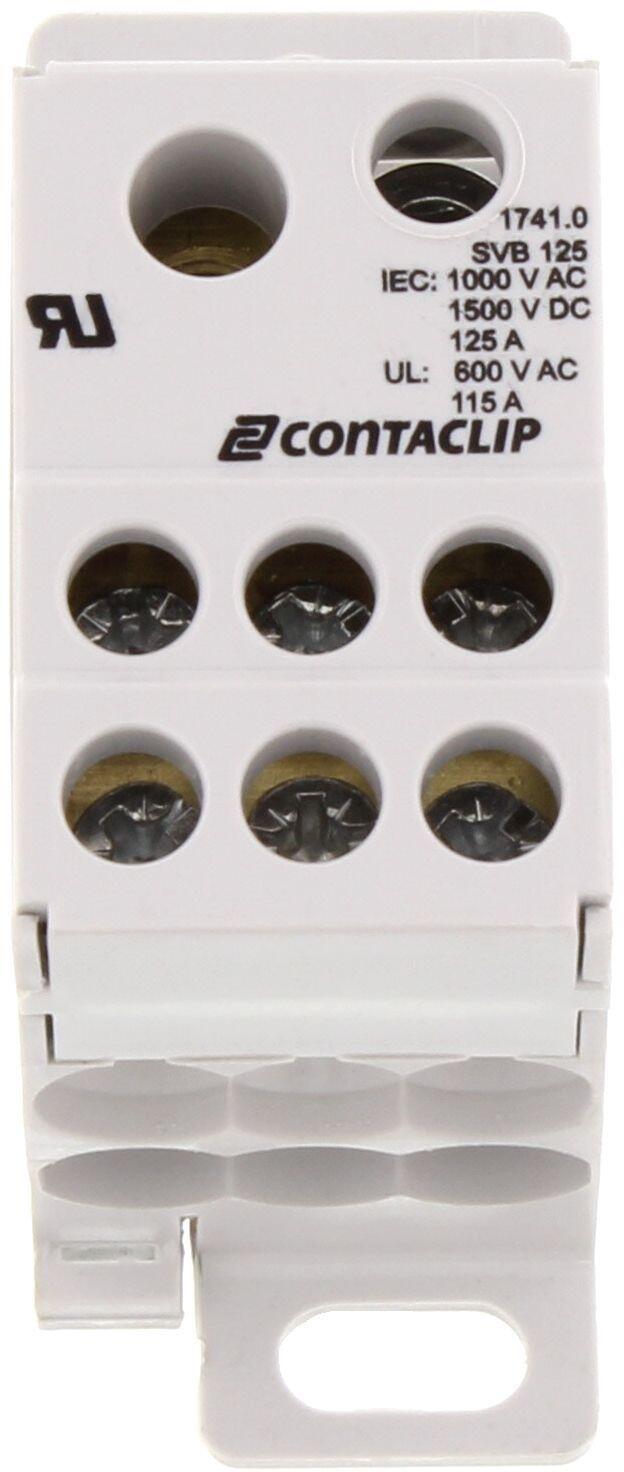

Fordelerblok SVB 125 LG
Art:
1741.0 Kopieret
1000 V AC
1500 V DC
125 A
125 A
100 kV
4,2 kA
30 kA
UL, cUL, EAC
75 mm
27 mm
50 mm
47 mm
8
1
10 mm
35 mm²
10 mm²
35 mm²
10 mm²
35 mm²
10 mm²
35 mm²
16 mm
Umbrako
M 8
3,5
5
1
7 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
15
Umbrako
M 6
3,5
5
6
6,5 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
12 mm
Lige / stjerne
M 5
2
3
600 V
115 A
UL 1059
125 A
100 kA
600 V
115 A
C22.2 No 158
TR ZU 004/2011
FR
136,6 g

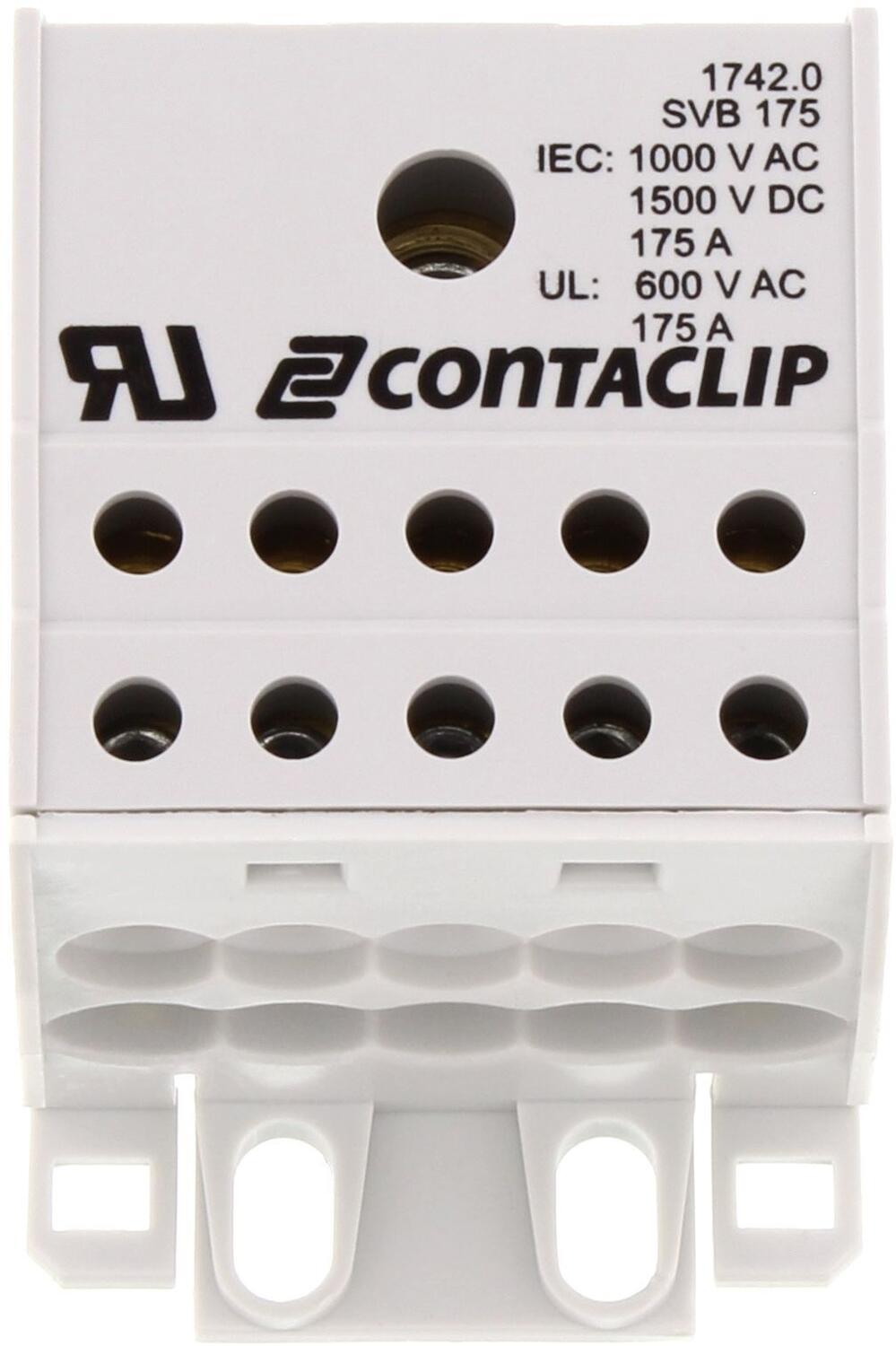

Fordelerblok SVB 175 LG
Art:
1742.0 Kopieret
1000 V AC
1500 V DC
175 A
125 A
100 kV
11 kA
30 kA
UL, cUL, EAC
71 mm
45 mm
46 mm
43 mm
11
1
12 mm
70 mm²
16 mm²
70 mm²
16 mm²
70 mm²
16 mm²
70 mm²
16 mm
Umbrako
M 10
6
10
10
6,5 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
12 mm
Umbrako
M 6
3
4
600 V
175 A
UL 1059
600 V
175 A
C22.2 No 158
TR ZU 004/2011
FR
221 g

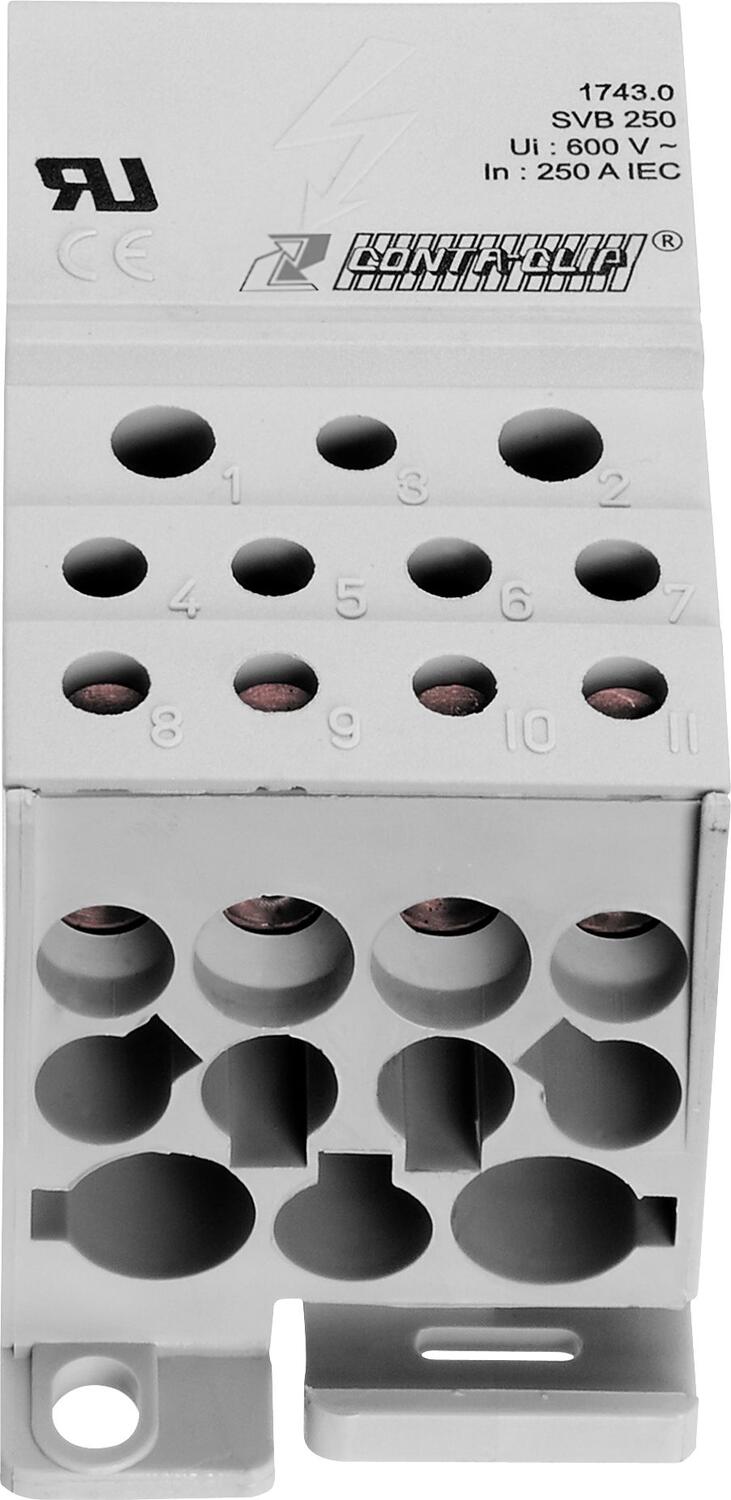

Fordelerblok SVB 250 LG
Art:
1743.0 Kopieret
1000 V AC
1500 V DC
230 A
250 A
100 kV
24,5 kA
51 kA
UL, EAC
96 mm
44 mm
53 mm
50 mm
12
1
15 mm
120 mm²
35 mm²
120 mm²
35 mm²
95 mm²
35 mm²
95 mm²
29 mm
Umbrako
M 14
19
21
2
9 mm
35 mm²
6 mm²
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
12 mm
Lige
M 8
3,5
7
5
6,5 mm
16 mm²
1,5 mm²
16 mm²
1,5 mm²
16
1,5 mm²
16 mm²
12 mm
Lige
M 6
2
3
4
6 mm
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
12 mm
Lige
M 6
2
3
600 V
230 A
UL 1059
250 A
100 kA
TR ZU 004/2011
FR
435,2 g

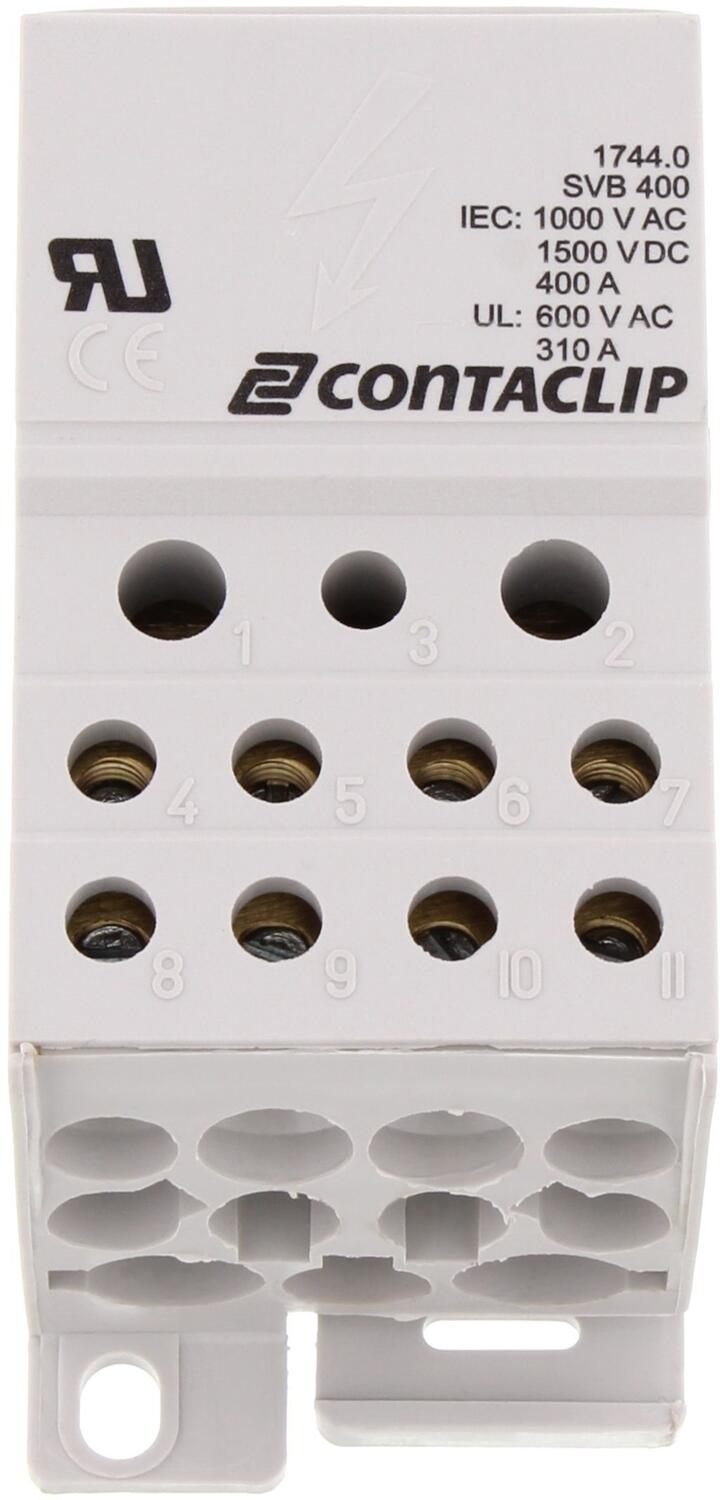

Fordelerblok SVB 400 LG
Art:
1744.0 Kopieret
1000 V AC
1500 V DC
400 A
350 A
100 kV
21 kA
51 kA
UL, EAC
96 mm
44 mm
53 mm
50 mm
12
1
19 mm
185 mm²
95 mm²
185 mm²
95 mm²
150 mm²
95 mm²
150 mm²
29 mm
Umbrako
M 16
25
27
2
9 mm
35 mm²
6 mm²
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
12 mm
Lige
M 8
3,5
7
5
6,5 mm
16 mm²
1,5 mm²
16 mm²
1,5 mm²
16
1,5 mm²
16 mm²
12 mm
Lige
M 6
2
3
4
6 mm
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
12 mm
Lige
M 6
2
3
600 V
310 A
UL 1059
350 A
100 kA
TR ZU 004/2011
FR
405 g

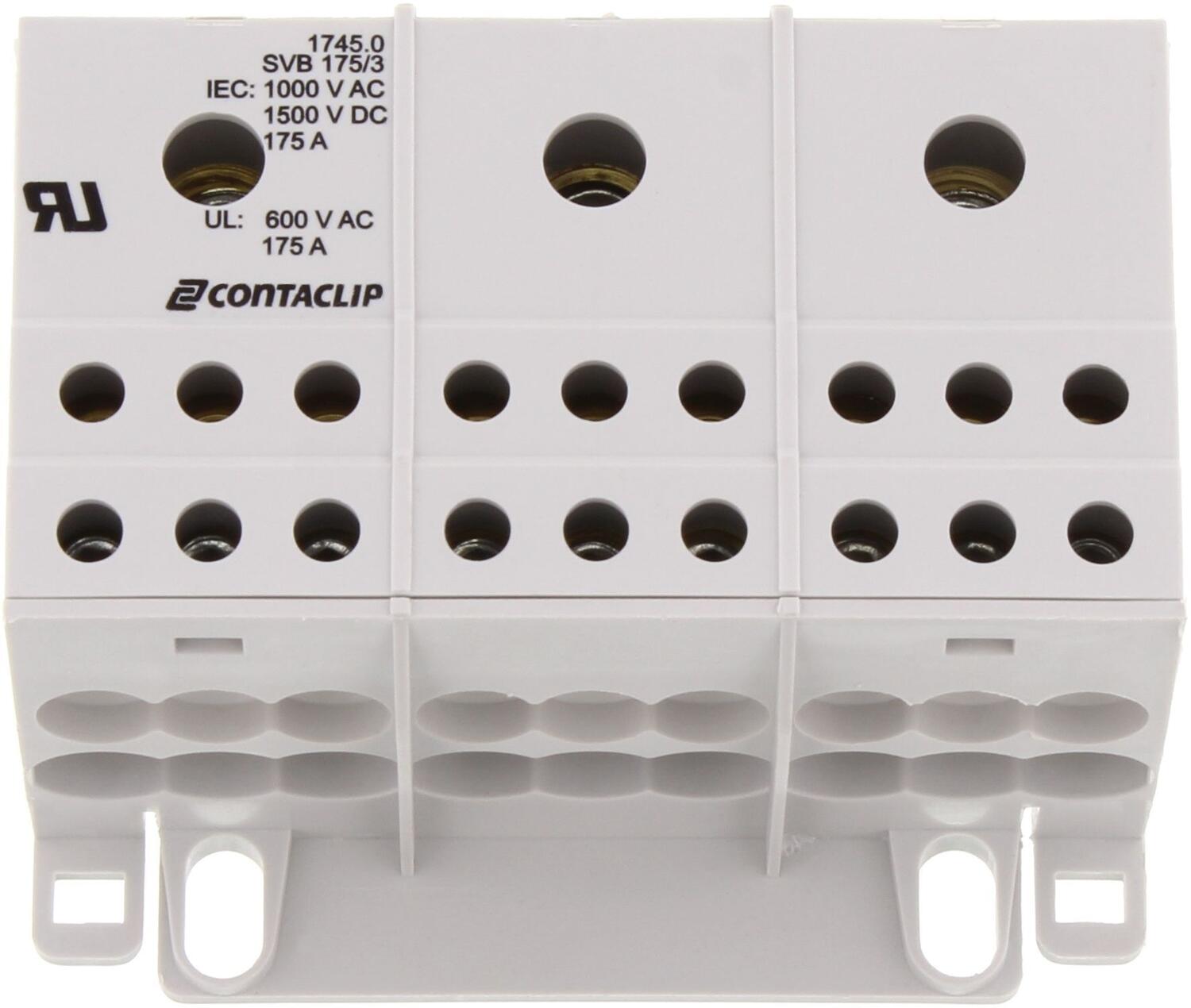

Fordelerblok SVB 175/3 LG
Art:
1745.0 Kopieret
1000 V AC
1500 V DC
160 A
175 A
100 kV
11 kA
30 kA
UL, cUL, EAC
71 mm
80 mm
46 mm
43 mm
3 x 7
3 x 1
12 mm
70 mm²
16 mm²
70 mm²
16 mm²
50 mm²
16 mm²
50 mm²
16 mm
Umbrako
M 10
6
10
3 x 6
6,5 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
10 mm²
2,5 mm²
10 mm²
12 mm
Umbrako
M 6
3
4
600 V
175 A
UL 1059
600 V
175 A
C22.2 No 158
TR ZU 004/2011
FR
389,4 g

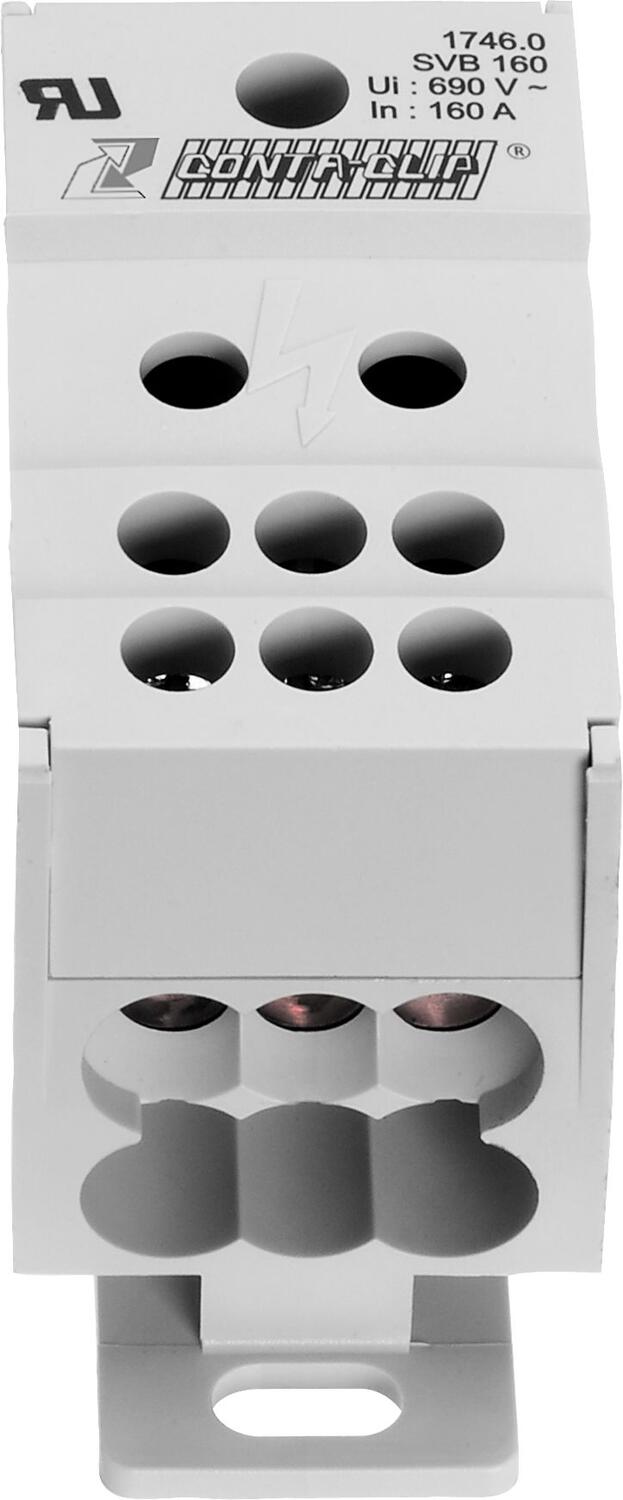

Fordelerblok SVB 160 LG
Art:
1746.0 Kopieret
1000 V AC
1500 V DC
175 A
175 A
100 kV
11 kA
30 kA
UL, cUL, EAC
92 mm
35 mm
54 mm
50 mm
7
Busbar 16 x 5 mm
1
13 mm
70 mm²
10 mm²
70 mm²
10 mm²
70 mm²
10 mm²
70 mm²
18 mm
Umbrako
M 10
5
6
6
7 mm
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
12 mm
Lige / stjerne
M 5
1,5
3
600 V
160 A
UL 1059
600 V
160 A
C22.2 No 158
TR ZU 004/2011
FR
243,8 g

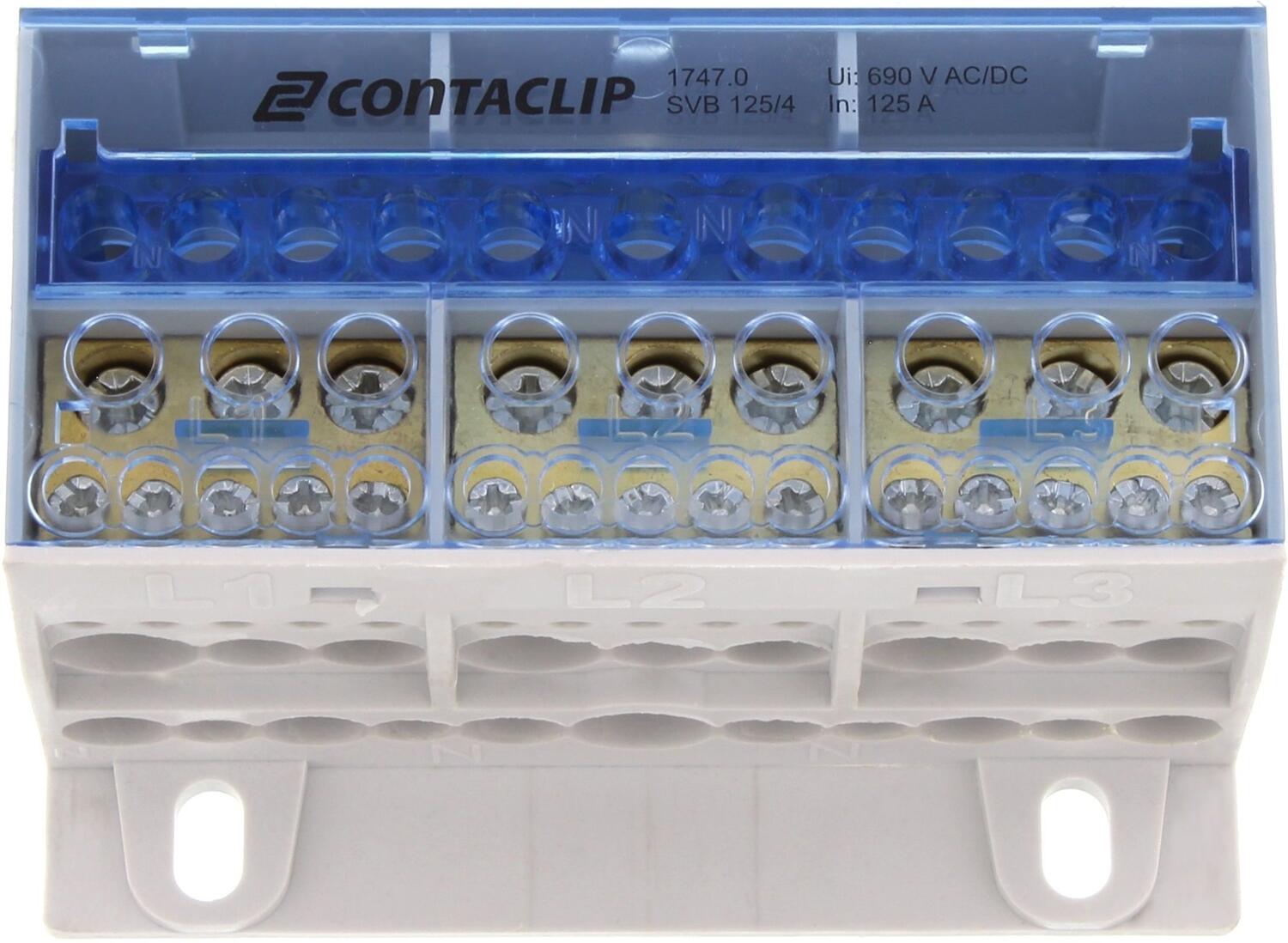

Fordelerblok SVB 125/4 LG
Art:
1747.0 Kopieret
690 V AC
690 V DC
160 A
11,8 kA
30 kA
74 mm
98 mm
53 mm
50 mm
3 x 8
Neutral leder busbar
3 x 1
9 mm
35 mm²
6 mm²
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
18 mm
Lige / stjerne
M 5
1,5
3
3 x 5
5 mm
6 mm²
1,5 mm²
6 mm²
1,5 mm²
6 mm²
1,5 mm²
6 mm²
12
Lige / stjerne
M 4
0,8
1,5
3 x 2
7 mm
16 mm²
4 mm²
16 mm²
4 mm²
10 mm²
4 mm²
10 mm²
18 mm
Lige / stjerne
M 5
1,5
3
1
9 mm
35 mm²
6 mm²
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
18 mm
Lige / stjerne
M 5
1,5
3
4
5 mm
6 mm²
1,5 mm²
6 mm²
1,5 mm²
6
1,5 mm²
6 mm²
12 mm
Lige / stjerne
M 4
0,8
1,5
6
7 mm
16 mm²
4 mm²
16 mm²
4 mm²
10 mm²
4 mm²
10 mm²
18 mm
Lige / stjerne
M 5
1,5
3
EEC
315,4 g
