CONTA-CLIP
PTK - (4-10 mm²)
Type: test-skilleklemme med skrue
PTK test-skilleklemme fra Conta-Clip, anvendes primært indenfor el-produktion og forsyning.
- De er perfekte til det store udvalg af koblingsbehov der er med strømtransformere
- Strømtransformere skal altid have et lukket sekundært kredsløb når elmålere og måleinstrumenter udskiftes, eller når der foretages målinger
- Alle klemmer og tilbehør yder berøringsbeskyttelse i overensstemmelse med BGV A3.
- En skrue-glidende skillevæg bruges til at adskille strøm- og spændingskredsene
- Positionen på klemmerne er altid let at se, da frakoblingsdelen har en gul isoleringsmuffe
- I alle versioner kan STBI19/4 kontakterne tilsluttes til PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik for at se status

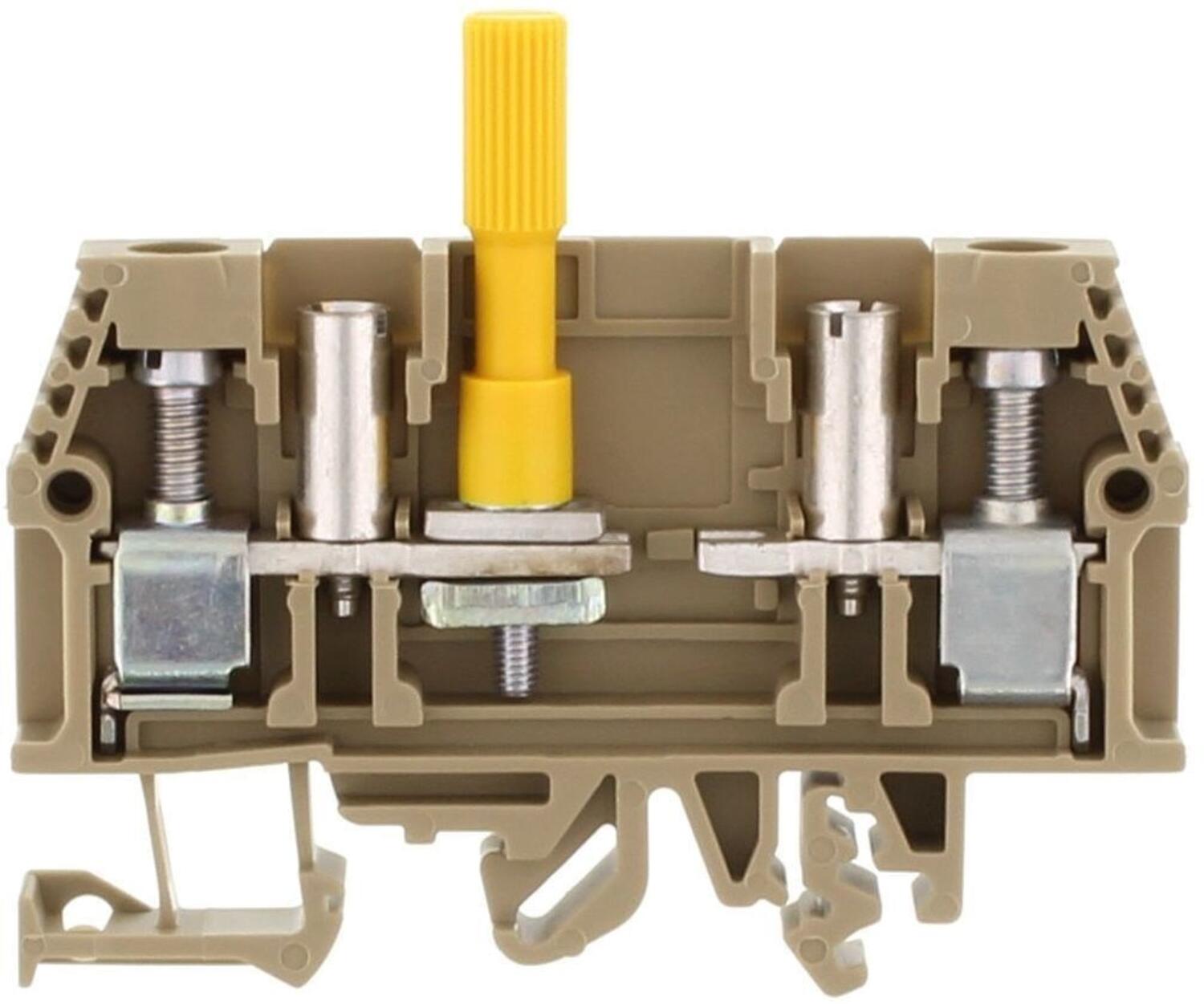

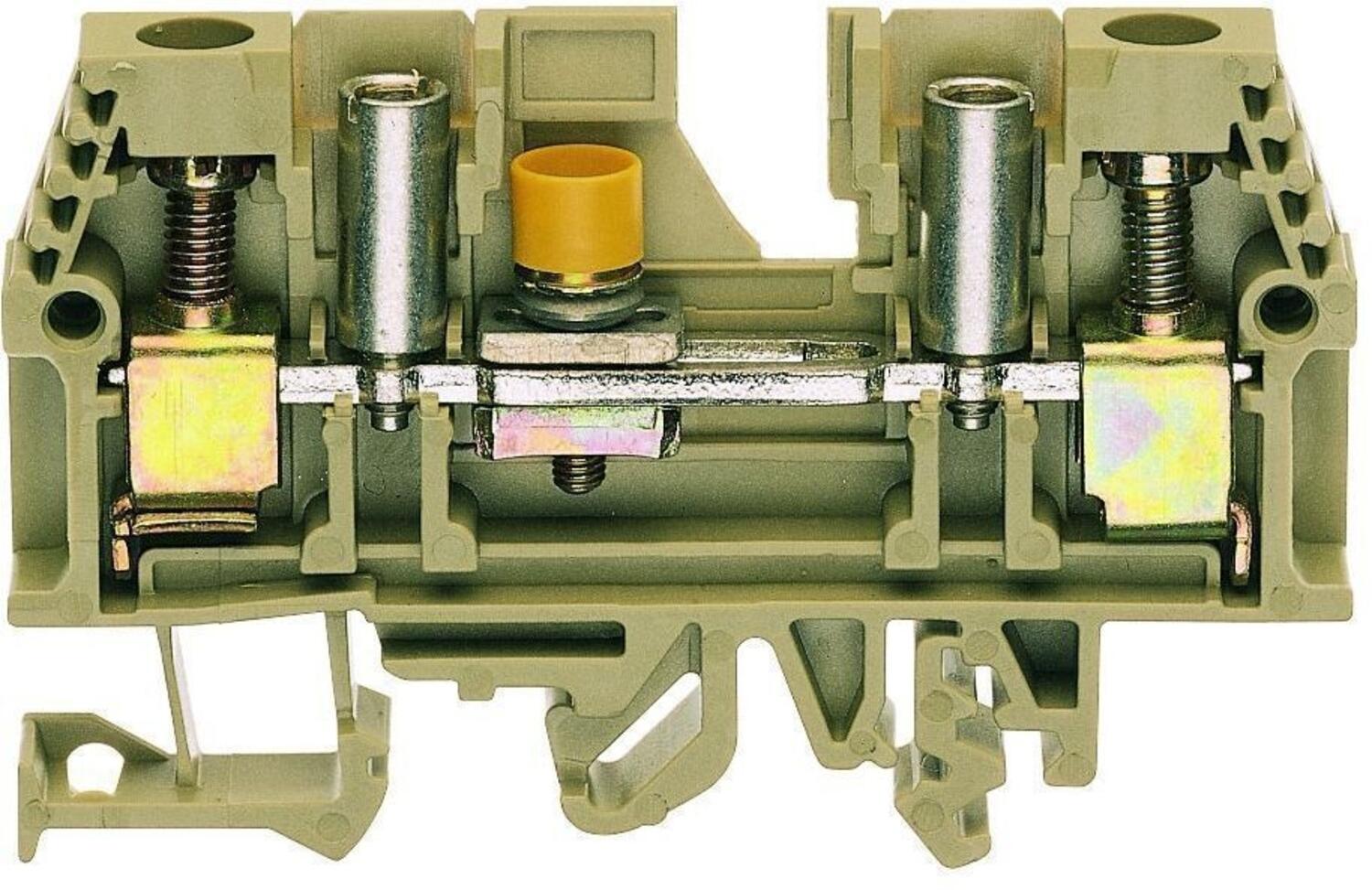

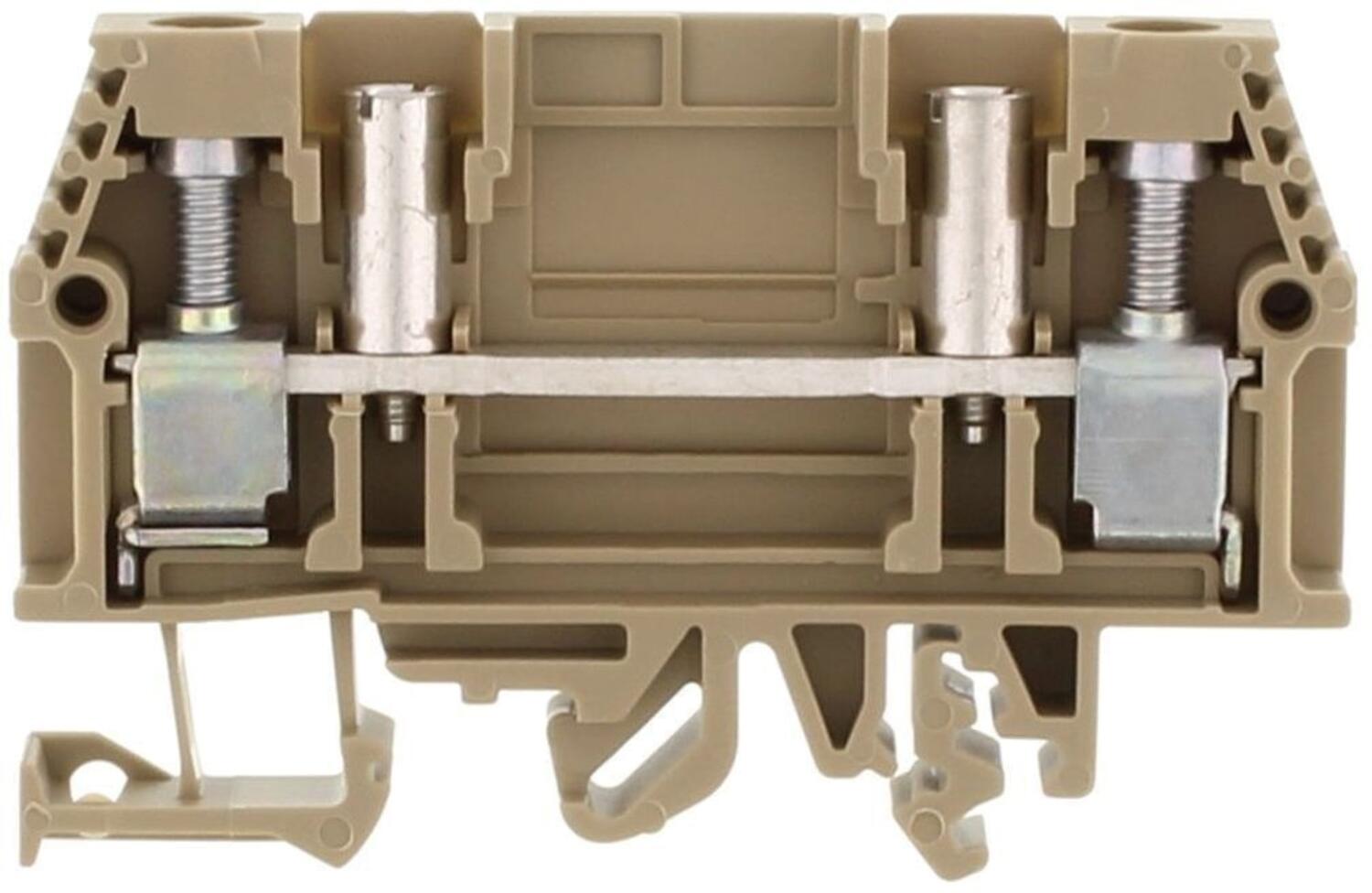

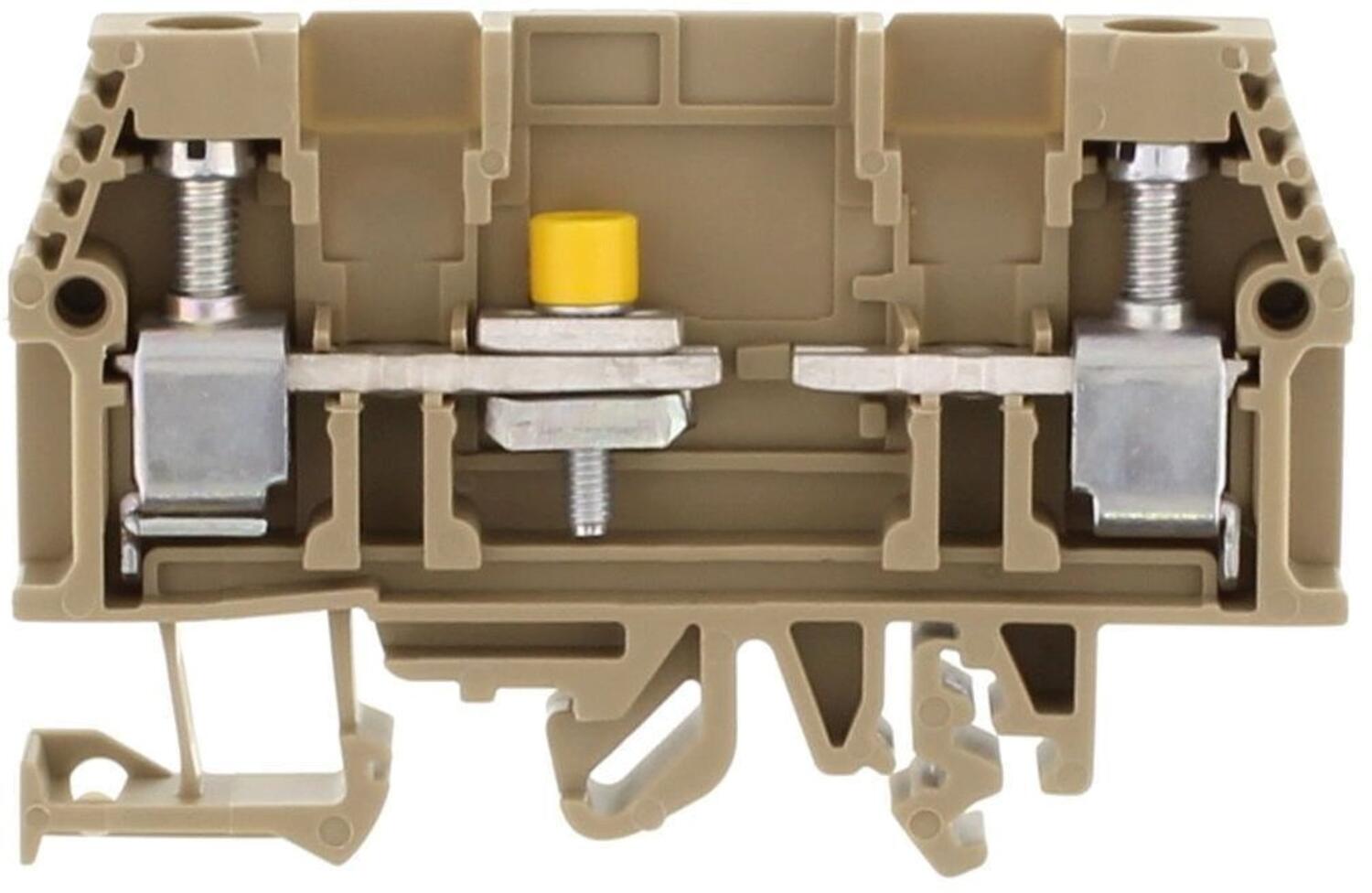

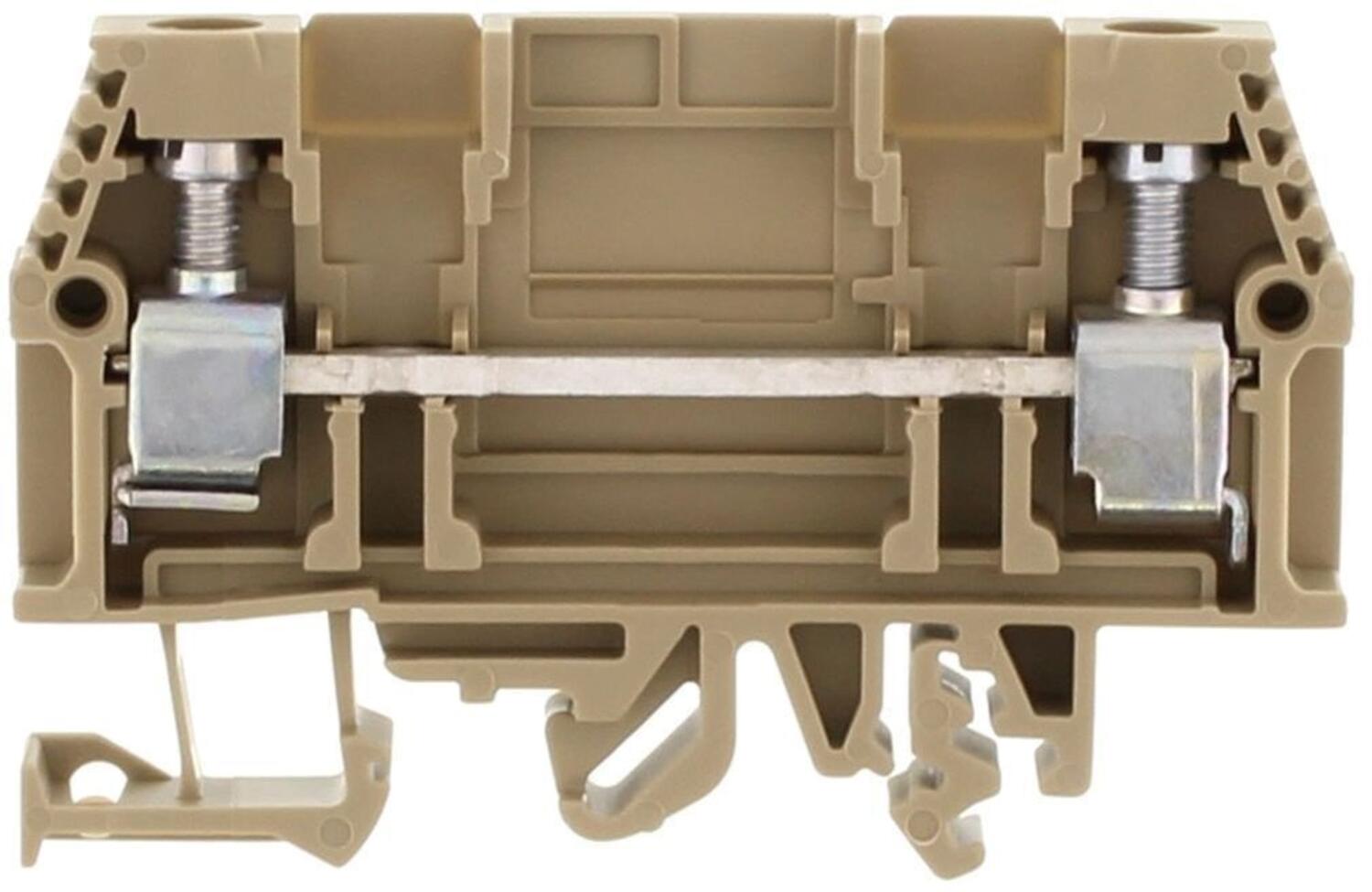

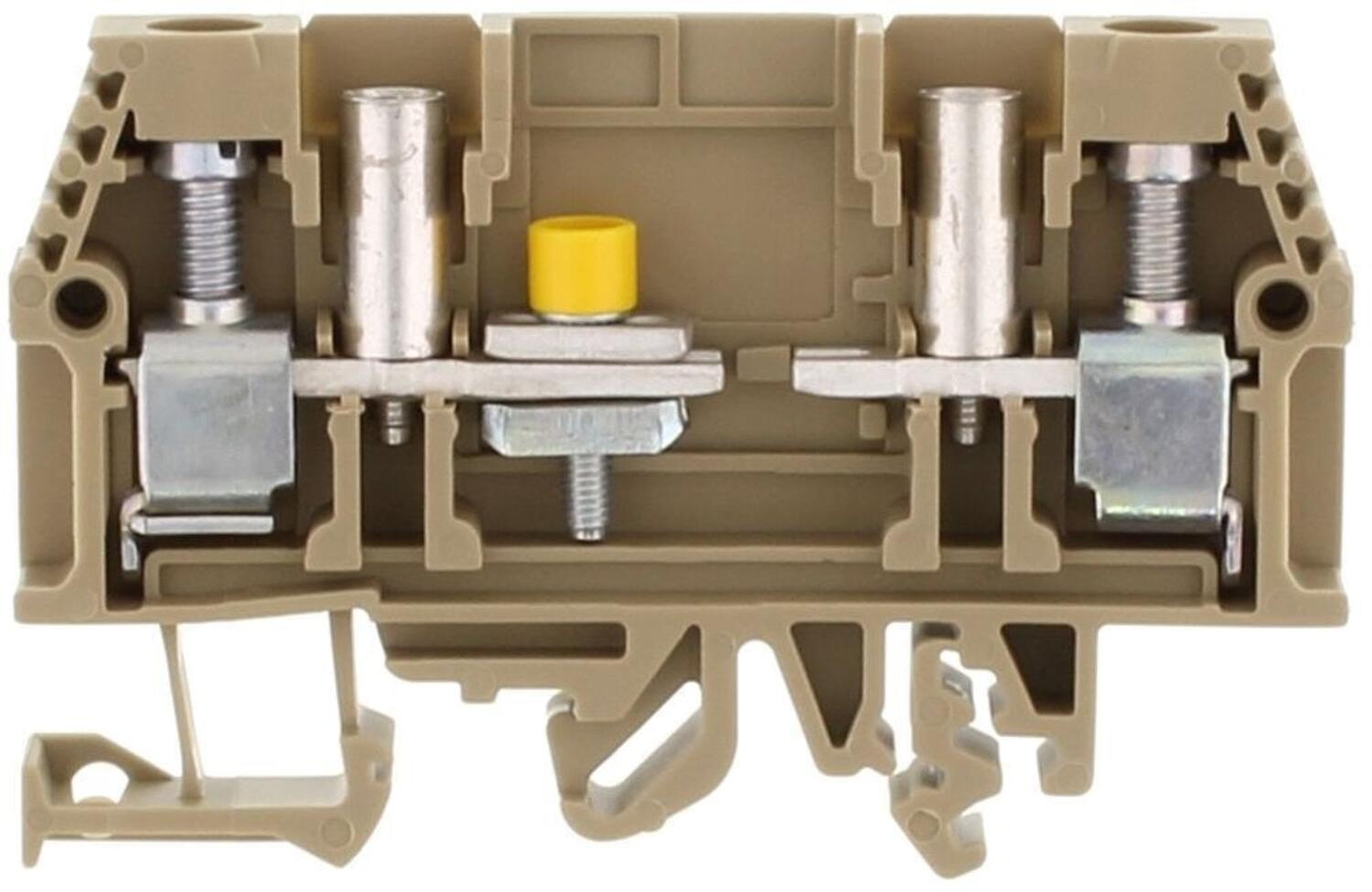

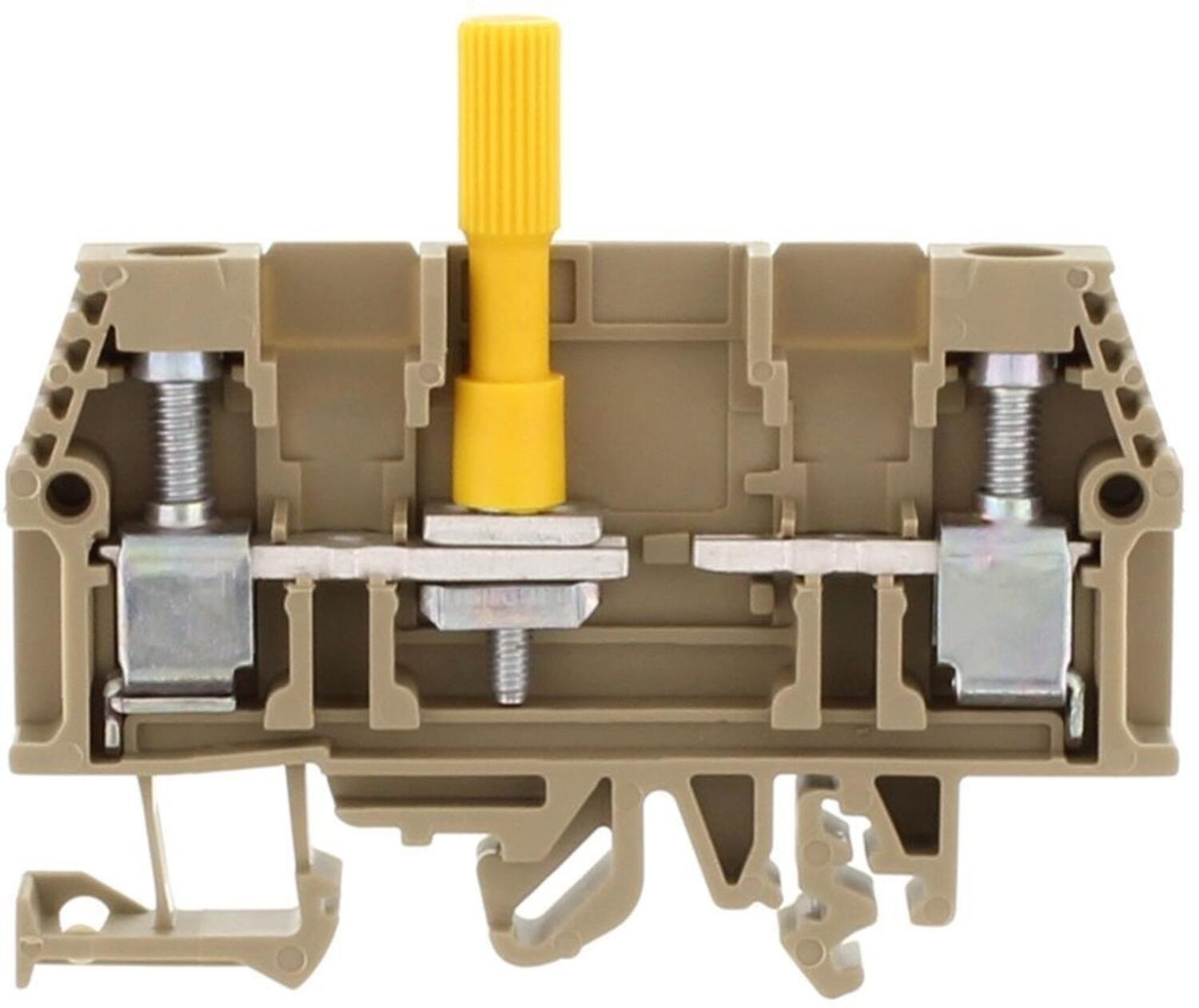

Conta-Clip test-afbryderterminaler fås i følgende tre grundlæggende versioner, hver med eller uden en formonteret stikprop.
Alle versioner har berøringsbeskyttelse i henhold til DGUV-3.
I alle versioner kan STB 14/4-stikbenene bruges til en testafgrening til måling af værdier ved hjælp af PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik.
VH 19-forbindelsesmuffer og BS 25-skruer eller STB 14/4-stikben er nødvendige for fastgørelse af QVS-krydsafbrydere over klemrækken. Krydsafbryderne fås med 2 til 4 poler.
De interne QSB-krydsafbrydere er placeret inden for klemrækken og etablerer kontakt via glidekontakten på LT- eller QT-terminalerne. Krydsafbryderne fås med 2 til 4 poler.
BS 25-monteringsskruerne bruges sammen med VH 19-forbindelsesmufferne til at etablere kontakt med QVS-krydsafbryderne.
- Multi-fod TS35/TS32
- Polyamid 6.6 - UL94-V2
- Temperaturområde -40 ºC...+105 ºC
- Dobbeltfunktion, disconnect & test
- Berøringssikker iht. VBG 4
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 10 mm² |
| Farve | Beige |
| Nominel spænding IEC | 400 V |
| Nominel strøm IEC | 10 A |
| Montage | TS 35/7,5 u. TS 32 |
| Nominel impulsspænding | 4 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | CSA, CSA US |
Dimensioner |
|
| Længde | 72 mm |
| Bredde | 8 mm |
| Højde monteret på TS 35/7,5 | 47 mm |
| Height TS 32 | 51,5 mm |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Plug gauge iht. EN 60 947-1 | A5 |
| Antal kanaler til lasker | 2 pc |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 10 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 10 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 10 mm² |
*Invisible Heading* |
|
|---|---|
| Nominel ledertværsnit fra (AWG) | 8 |
| Nominel ledetværsnit til (AWG) | 22 |
| Afisoleringslængde | 12 mm |
| Skruestørrelse | M 4 |
| Skruetype | Lige |
| Tilspændingsmoment min. | 1,2 |
| Tilspændingsmoment max | 2 |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V2 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 105 °C |
Godkendelser |
|
| Mærkespænding CSA | 600 V |
| Mærkestrøm CSA | 45 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 600 V |
| Nominel strøm CSAus | 45 A |
| CSAus test standard | UL 1059 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | DE |
| Vægt | 24,66 g |
| Pakningsstørrelse | 50 pc |
Produktbeskrivelse
PTK test-skilleklemme fra Conta-Clip, anvendes primært indenfor el-produktion og forsyning.
- De er perfekte til det store udvalg af koblingsbehov der er med strømtransformere
- Strømtransformere skal altid have et lukket sekundært kredsløb når elmålere og måleinstrumenter udskiftes, eller når der foretages målinger
- Alle klemmer og tilbehør yder berøringsbeskyttelse i overensstemmelse med BGV A3.
- En skrue-glidende skillevæg bruges til at adskille strøm- og spændingskredsene
- Positionen på klemmerne er altid let at se, da frakoblingsdelen har en gul isoleringsmuffe
- I alle versioner kan STBI19/4 kontakterne tilsluttes til PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik for at se status
Conta-Clip test-afbryderterminaler fås i følgende tre grundlæggende versioner, hver med eller uden en formonteret stikprop.
Alle versioner har berøringsbeskyttelse i henhold til DGUV-3.
I alle versioner kan STB 14/4-stikbenene bruges til en testafgrening til måling af værdier ved hjælp af PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik.
VH 19-forbindelsesmuffer og BS 25-skruer eller STB 14/4-stikben er nødvendige for fastgørelse af QVS-krydsafbrydere over klemrækken. Krydsafbryderne fås med 2 til 4 poler.
De interne QSB-krydsafbrydere er placeret inden for klemrækken og etablerer kontakt via glidekontakten på LT- eller QT-terminalerne. Krydsafbryderne fås med 2 til 4 poler.
BS 25-monteringsskruerne bruges sammen med VH 19-forbindelsesmufferne til at etablere kontakt med QVS-krydsafbryderne.
