CONTA-CLIP

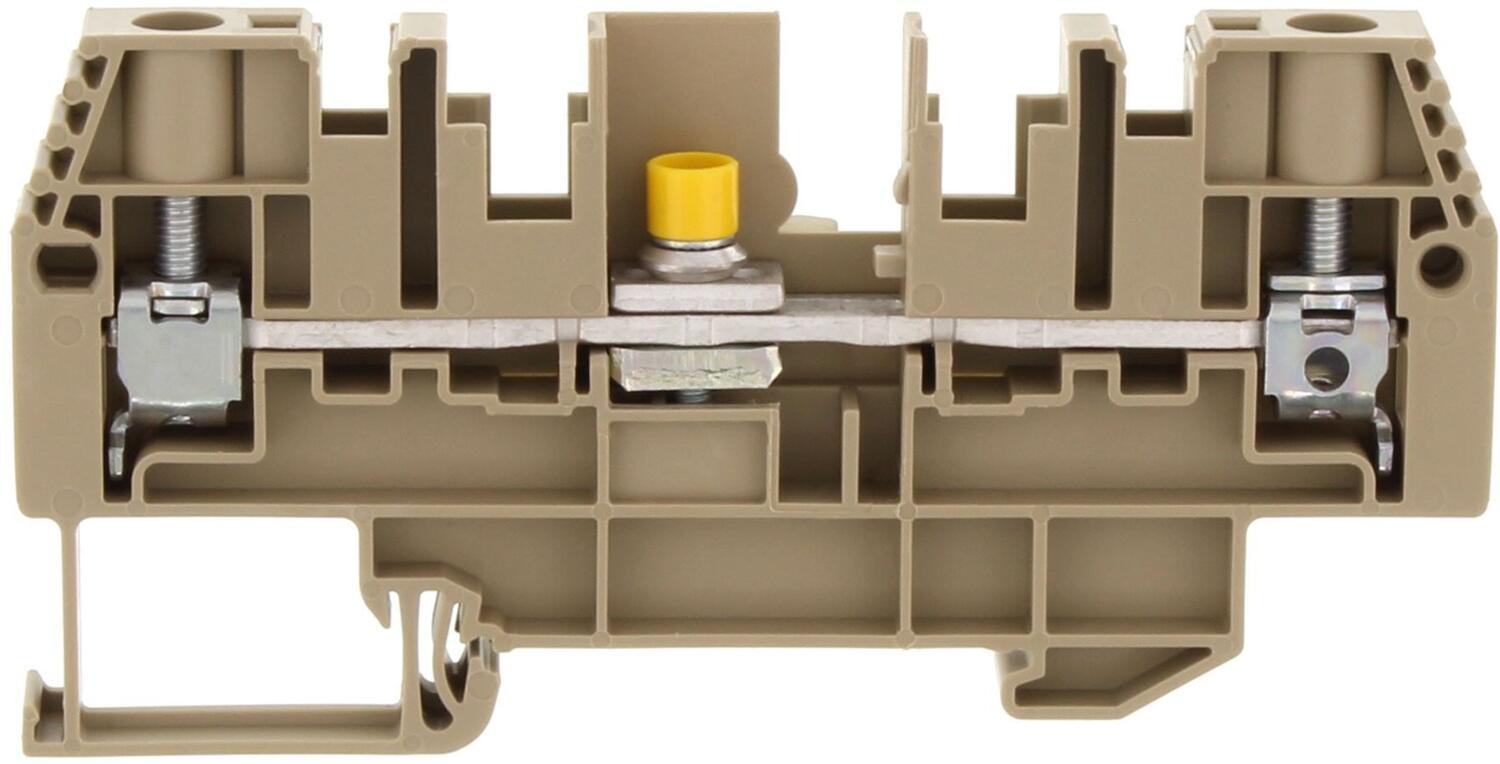

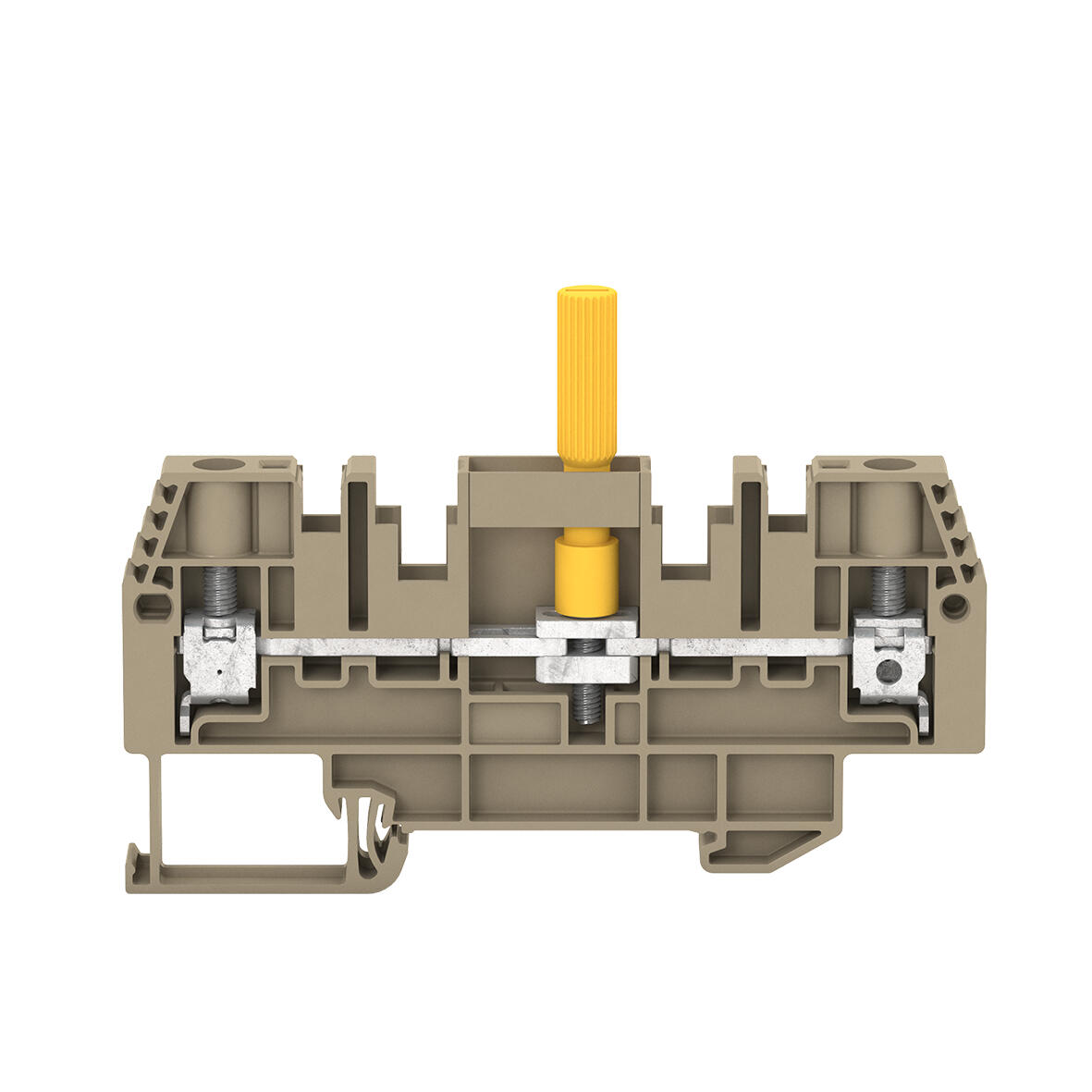

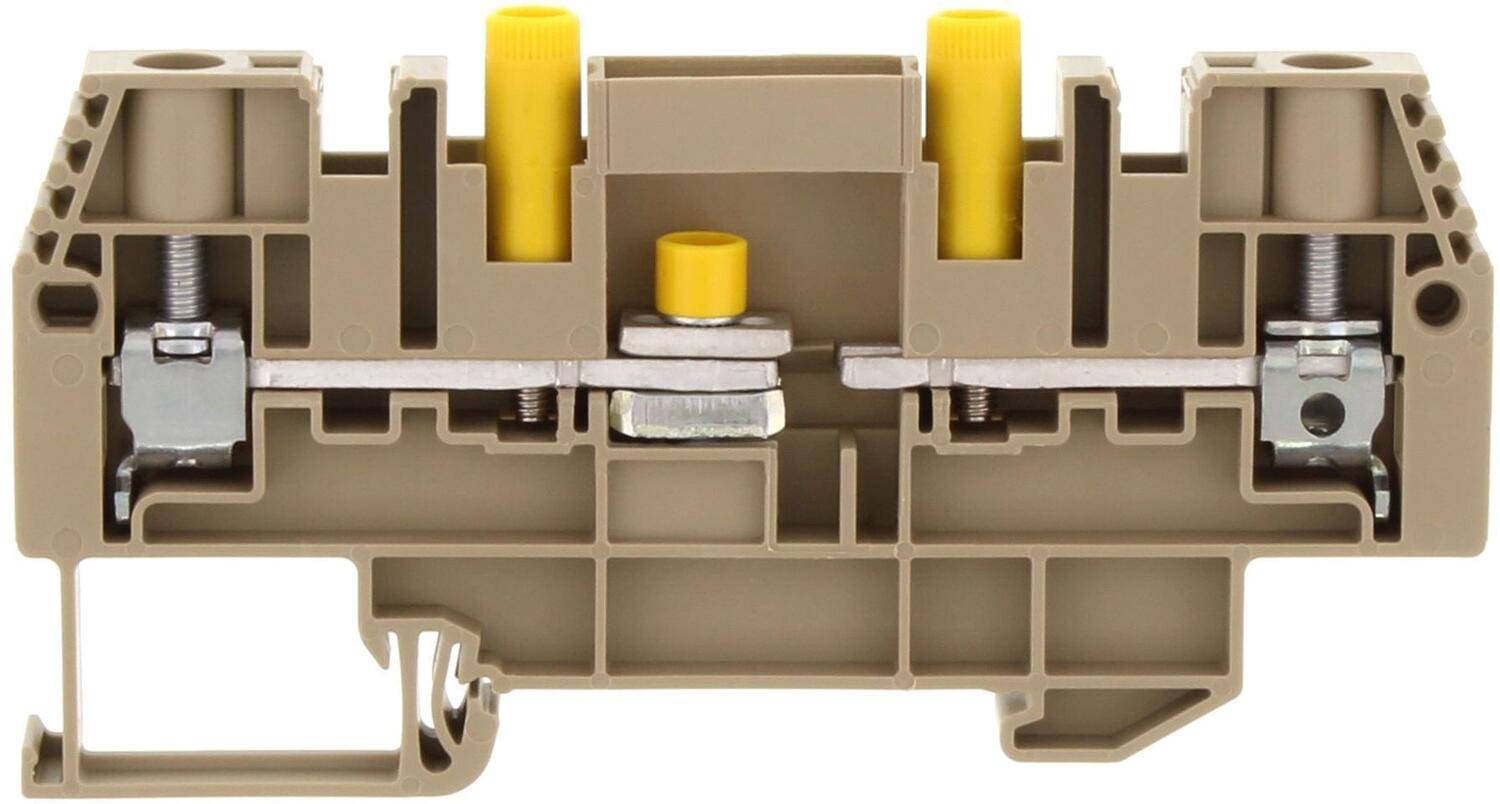

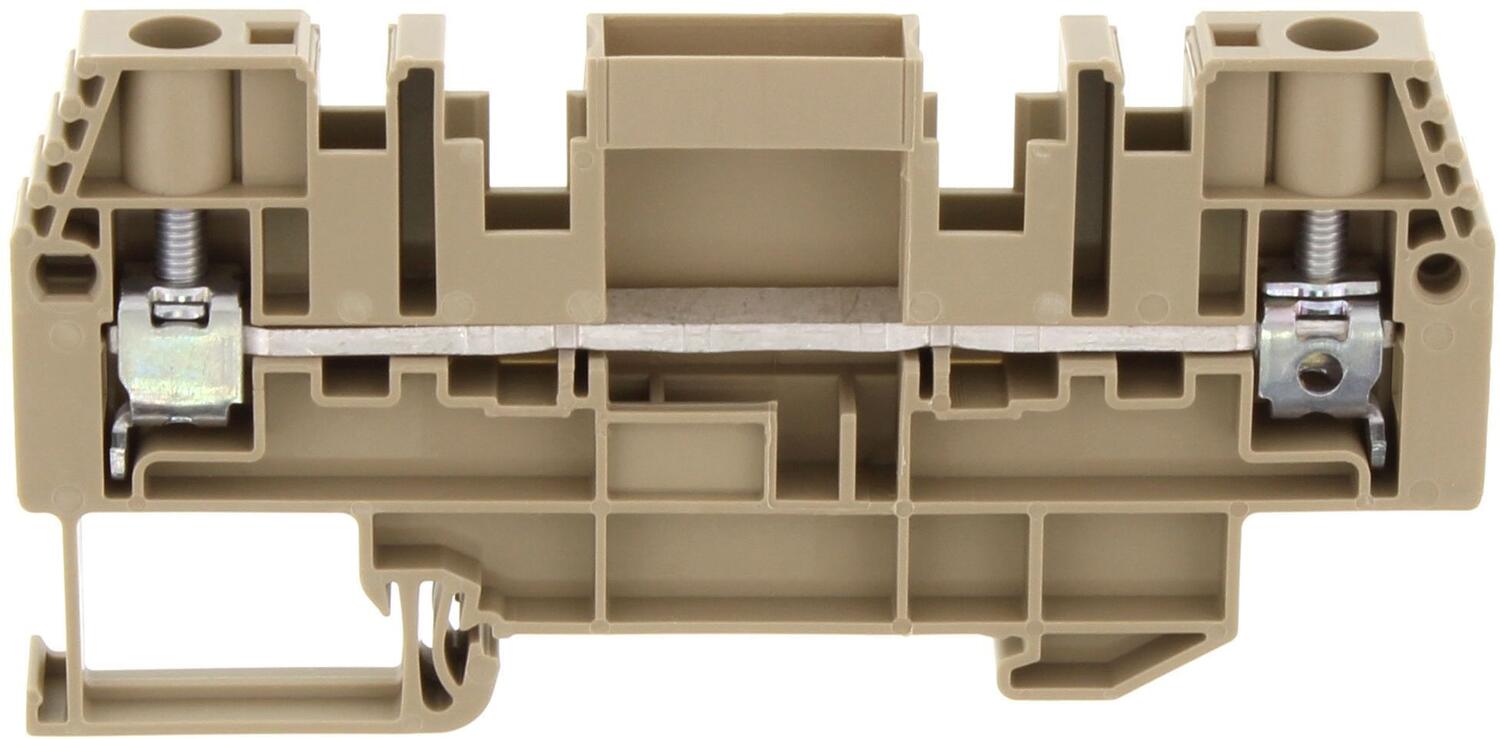

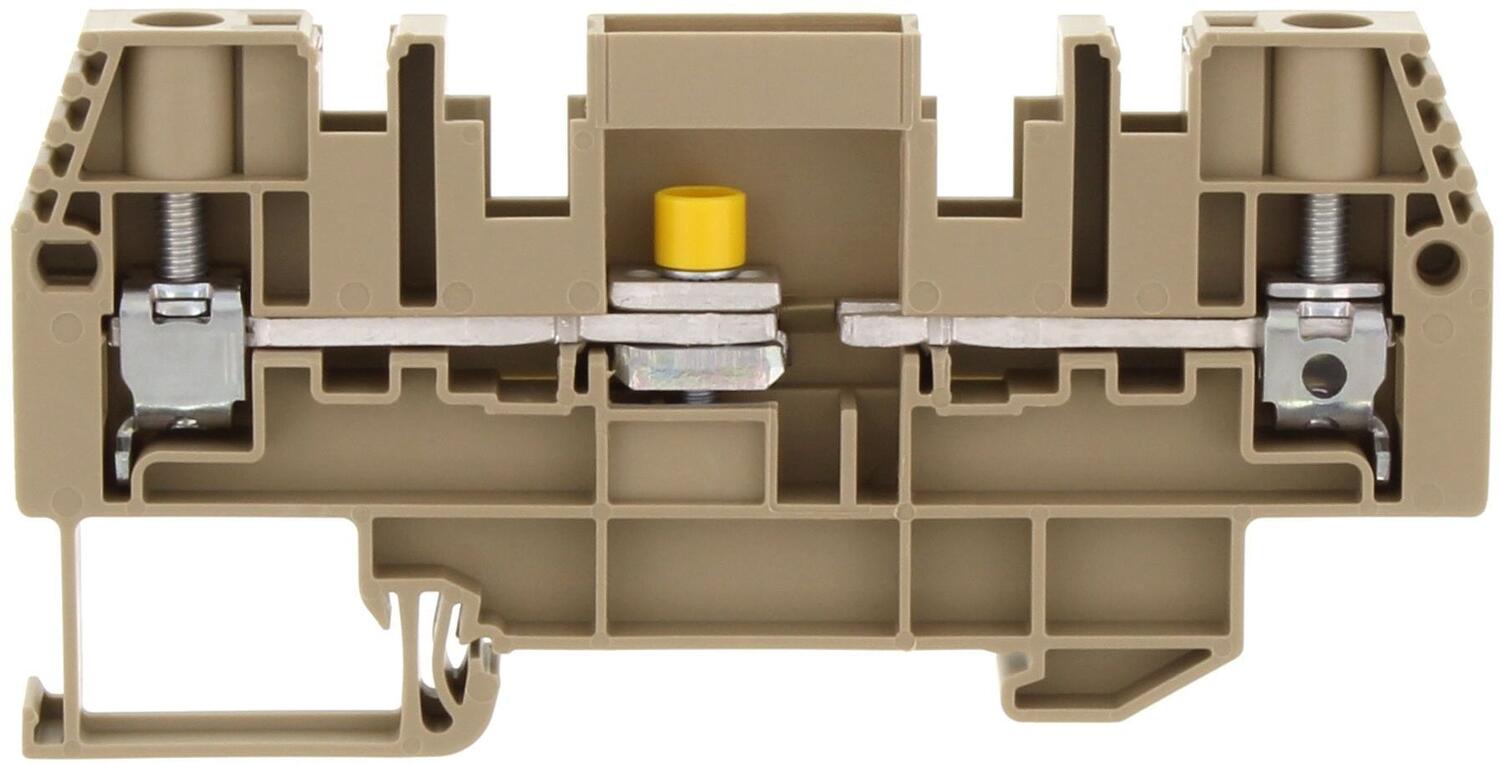

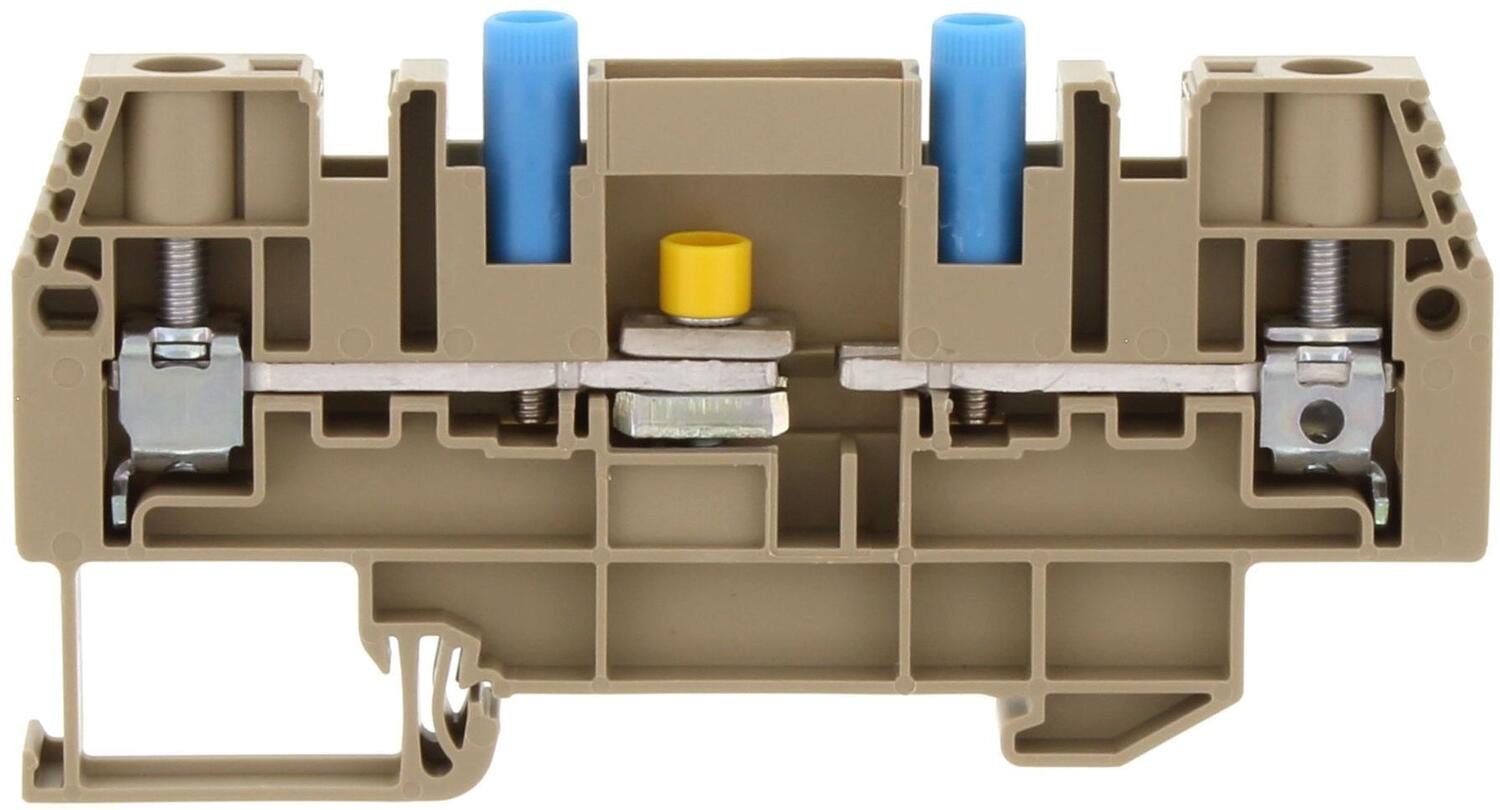

SPTK - (6 mm²)
Type: test-afbryderklemme med skrue
SPTK Test-afbryderklemme fra Conta-Clip, anvendes primært indenfor el-produktion og forsyning.
- De er perfekte til det store udvalg af koblingsbehov der er med strømtransformere
- Strømtransformere skal altid have et lukket sekundært kredsløb når elmålere og måleinstrumenter udskiftes, eller når der foretages målinger
- Alle klemmer og tilbehør yder berøringsbeskyttelse i overensstemmelse med BGV A3.
- En skrue-glidende skillevæg bruges til at adskille strøm- og spændingskredsene
- Positionen på klemmerne er altid let at se, da frakoblingsdelen har en gul isoleringsmuffe
- I alle versioner kan STBI19/4 kontakterne tilsluttes til PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik for at se status.
VH 19-forbindelsesmuffer og BS 25-skruer eller STB 19/4 L-stikpropper er nødvendige for at fastgøre QVSI-krydsafbrydere over klemrækken. Krydsafbrydere fås med 2 til 10 poler.
Krydsafbrydere QSBI
De interne krydsafbrydere QSBI er placeret i klemrækken og etablerer kontakt via glidekontakten på LT- eller QT-terminalerne. Krydsafbryderne fås med 2 til 4 poler.
Monteringsskrue BS 25
BS 25-monteringsskruerne bruges sammen med VH 19-forbindelsesmuffer til at etablere kontakt med QVSI-krydsafbrydere.
Afbryderlås PTK-SP
PTK-SP-afbryderlåsen monteres over skyderen på SPTK-terminalerne. Den forhindrer, at skruerne ved en fejl kommer i berøring med en skruetrækker.
Isolerede stikpropper STBI 19/4 L
STBI 19/4 L-stikpropperne kan skrues ind i de indvendige krydsforbindelseskanaler. De bruges sammen med VH 19-forbindelsesmuffer til at etablere kontakt med QVSI-krydsafbrydere. De bruges også til at holde PS 4-testpropper eller konventionelle (4 mm) isolerede testpropper.
Kortslutningsprop KS-SQI
KS-SQI kortslutningsstik bruges til at etablere stikbare krydsforbindelser mellem SPTK-terminalerne i de ydre krydsforbindelseskanaler. Stikkene kan også sættes i SPTK-terminalernes indbyggede parkeringsposition, når de ikke er i brug. Kortslutningsstikkene fås med 2 til 5 poler.
Krydsforbindelse SQI 6
SQI-krydsforbindelsen bruges til at oprette en stikbar krydsforbindelse mellem SPTK-terminalerne i de ydre krydsforbindelseskanaler. Krydsforbindelserne kan også sættes i SPTK-terminalernes indbyggede parkeringsposition, når de ikke er i brug. Krydsforbindelserne fås med 2 til 30 poler.
- Op til 4 kanaler, til brug for potentiale- eller testformål
- Polyamid 6.6 UL 94-V0
- Temperaturområde -40 ºC...+120 ºC
- Fod kan monteres på TS 35/7,5 DIN-skinne
- Berøringssikker i overensstemmelse med BGV A3
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 6 mm² |
| Farve | Beige |
| Nominel spænding IEC | 800 V |
| Nominel strøm IEC | 41 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 8 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, cUL, KEMA KUR |
Dimensioner |
|
| Længde | 93 mm |
| Bredde | 8,1 mm |
| Højde monteret på TS 35/7,5 | 47 mm |
Forbindelses data |
|
| Tilslutninger | 2 |
| Antal niveauer | 1 pc |
| Plug gauge iht. EN 60 947-1 | A5 |
| Antal kanaler til lasker | 4 pc |
| Tværsnit enkelt ledning fra | 0,2 mm² |
| Tværsnit enkelt ledning til | 10 mm² |
| Tværsnit fintrådet ledning fra | 0,2 mm² |
| Tværsnit fintrådet ledning til | 10 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,2 mm² |
| Tværsnit fintrådet ledning med tylle til | 6 mm² |
| Nominel ledertværsnit fra (AWG) | 22 |
*Invisible Heading* |
|
|---|---|
| Nominel ledetværsnit til (AWG) | 8 |
| Afisoleringslængde | 10 mm |
| Skruestørrelse | M 3,5 |
| Skruetype | Lige |
| Tilspændingsmoment min. | 1,2 |
| Tilspændingsmoment max | 2,4 |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding UL | 300 V |
| Mærkestrøm UL | 33 A |
| UL test standard | UL 1059 |
| Nominel spænding cUL | 300 V |
| Nominel strøm cUL | 33 A |
| cUL test standard | C22.2 No 158 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | CZ |
| Vægt | 26,084 g |
| Pakningsstørrelse | 50 pc |
Produktbeskrivelse
SPTK Test-afbryderklemme fra Conta-Clip, anvendes primært indenfor el-produktion og forsyning.
- De er perfekte til det store udvalg af koblingsbehov der er med strømtransformere
- Strømtransformere skal altid have et lukket sekundært kredsløb når elmålere og måleinstrumenter udskiftes, eller når der foretages målinger
- Alle klemmer og tilbehør yder berøringsbeskyttelse i overensstemmelse med BGV A3.
- En skrue-glidende skillevæg bruges til at adskille strøm- og spændingskredsene
- Positionen på klemmerne er altid let at se, da frakoblingsdelen har en gul isoleringsmuffe
- I alle versioner kan STBI19/4 kontakterne tilsluttes til PS 4-teststikket eller de konventionelle (4 mm) isolerede teststik for at se status.
VH 19-forbindelsesmuffer og BS 25-skruer eller STB 19/4 L-stikpropper er nødvendige for at fastgøre QVSI-krydsafbrydere over klemrækken. Krydsafbrydere fås med 2 til 10 poler.
Krydsafbrydere QSBI
De interne krydsafbrydere QSBI er placeret i klemrækken og etablerer kontakt via glidekontakten på LT- eller QT-terminalerne. Krydsafbryderne fås med 2 til 4 poler.
Monteringsskrue BS 25
BS 25-monteringsskruerne bruges sammen med VH 19-forbindelsesmuffer til at etablere kontakt med QVSI-krydsafbrydere.
Afbryderlås PTK-SP
PTK-SP-afbryderlåsen monteres over skyderen på SPTK-terminalerne. Den forhindrer, at skruerne ved en fejl kommer i berøring med en skruetrækker.
Isolerede stikpropper STBI 19/4 L
STBI 19/4 L-stikpropperne kan skrues ind i de indvendige krydsforbindelseskanaler. De bruges sammen med VH 19-forbindelsesmuffer til at etablere kontakt med QVSI-krydsafbrydere. De bruges også til at holde PS 4-testpropper eller konventionelle (4 mm) isolerede testpropper.
Kortslutningsprop KS-SQI
KS-SQI kortslutningsstik bruges til at etablere stikbare krydsforbindelser mellem SPTK-terminalerne i de ydre krydsforbindelseskanaler. Stikkene kan også sættes i SPTK-terminalernes indbyggede parkeringsposition, når de ikke er i brug. Kortslutningsstikkene fås med 2 til 5 poler.
Krydsforbindelse SQI 6
SQI-krydsforbindelsen bruges til at oprette en stikbar krydsforbindelse mellem SPTK-terminalerne i de ydre krydsforbindelseskanaler. Krydsforbindelserne kan også sættes i SPTK-terminalernes indbyggede parkeringsposition, når de ikke er i brug. Krydsforbindelserne fås med 2 til 30 poler.
