3-polet C5 industrirelæer 16 A

C5 serien

C5-relæerne er 3-polet og kan håndtere belastninger på op til 16 A-AC1.

Desuden er der i tilfælde af fejl i DC-belastninger de 1- / 2-polet, når der mangler plads i relæet til alternative muligheder.



MRC-serien tilbydes med en række forskellige kontaktmuligheder, såsom;



- Standard relæ AgNi (Silver Nickel) anvendes i de mest almindelige anvendelser, såsom automatisering, pneumatik, varmekontrol, signalering, input / output relæ mv.

Standard kontakt C5.PNG



 - Relæer med Normal Open (NO) kontakter er specielt designet til DC-belastninger. En åben kontakt med et mellemrum på 1 mm, hvilket giver en større brydeevne. Relæet har ingen mekanisk indikation, men er tilgængelig med LED, diode eller polaritetsbeskyttelse som tilvalg.

Normally open kontakt C5.PNG



 - Relæer med gaffelkontakt "double-make" (normalt åbne kontakter). Relæer med gaffelkontakt har to kontakter i serie for at øge brudstyrken ved høje DC-belastninger. Kontaktgabet er ca. 3 mm (1,7 + 1,7), hvilket giver en øget brydningsevne. Passende applikationer er kraftværker. Relæet har ingen mekanisk indikation, men er tilgængelig med LED indikation + diode eller LED indikation + valgfri polaritetsbeskyttelse.
Double make kontakt C5.PNG



- Relæer som har gaffelkontakt med ”blow out-magnet” er specielt fremstillet til meget høje DC-belastninger. Relæet har to kontakter i serie med et mellemrum på ca. 3 mm (1,7 + 1,7). Mellem kontakterne placeres en magnet som muligt. gnistning ved åbningstrinnet forlænger gnistens sti, hvilket forhindrer relæet i at blive svejset. Dette medfører, at relæet har en lang levetid. Passende applikationer til denne type relæ er kraftværker. Relæet har ingen mekanisk indikation, men er tilgængelig med LED indikation eller LED indikation + valgfri polaritetsbeskyttelse.

Blow out magnet kontakt C5.PNG



- Remanens relæ fungerer i praksis som et impulsrelæ. Forskellen er, at remanens relæet har to indgange, en til tilslutning og en til at skifte (ON / OFF). Minimum pulseringstid for on / off kontrol er 50 ms.

Remanens relä kontakt C5.PNG



  • Farvekodet testknap, både låsbar og ikke-låsbar
  • Mærkningssystem
  • Mekanisk indikation, dobbelte vinduer

Udvalgt variant

Releco_2019.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Arbejdsområde Un 0,80-1,10
Spoleeffekt 2,4 VA
Spolespænding AC 230 V AC
Antal poler 3
Kontaktmuligheder Gaffelkontakt
Kontaktmateriale AgNi
Nominel strøm 16 A
Brydeevne spænding 400 V
Brydeevne strøm 16 A
Anbefalet maksimal belastning 16 A/400 V AC-1; 1,2 A/110 V DC-1
Resistiv last 110 V DC maks 130 W
Resistiv last 24 V DC maks 360 W
Levetid mekanisk AC:10 Mill./DC:20 Mill
Stødstrøm (20 ms) 40 A
Bounce tid 3
Frigivelsestid + kontaktstudstid 11 ms
IP-klasse IP40
Isolation kontakt / kontakt 4000 V
Isolation kontakt / spole 4000 V
Isolationsklasse EN60947 500 V, Pullution 3, Group C
Temperaturområde fra -40 °C
Temperaturområde lager fra -40 °C
Temperaturområde lager til 80 °C
Temperaturområde til 60 °C
Frekvens 50 Hz
Vægt 95 g
Godkendelser CE, UL, RoHS, CSA, Gost R

Downloads

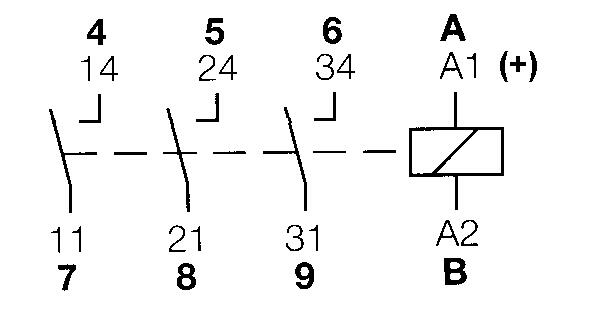

Mål & tilslutninger

Produktbeskrivelse

C5-relæerne er 3-polet og kan håndtere belastninger på op til 16 A-AC1.

Desuden er der i tilfælde af fejl i DC-belastninger de 1- / 2-polet, når der mangler plads i relæet til alternative muligheder.



MRC-serien tilbydes med en række forskellige kontaktmuligheder, såsom;



- Standard relæ AgNi (Silver Nickel) anvendes i de mest almindelige anvendelser, såsom automatisering, pneumatik, varmekontrol, signalering, input / output relæ mv.

Standard kontakt C5.PNG



 - Relæer med Normal Open (NO) kontakter er specielt designet til DC-belastninger. En åben kontakt med et mellemrum på 1 mm, hvilket giver en større brydeevne. Relæet har ingen mekanisk indikation, men er tilgængelig med LED, diode eller polaritetsbeskyttelse som tilvalg.

Normally open kontakt C5.PNG



 - Relæer med gaffelkontakt "double-make" (normalt åbne kontakter). Relæer med gaffelkontakt har to kontakter i serie for at øge brudstyrken ved høje DC-belastninger. Kontaktgabet er ca. 3 mm (1,7 + 1,7), hvilket giver en øget brydningsevne. Passende applikationer er kraftværker. Relæet har ingen mekanisk indikation, men er tilgængelig med LED indikation + diode eller LED indikation + valgfri polaritetsbeskyttelse.
Double make kontakt C5.PNG



- Relæer som har gaffelkontakt med ”blow out-magnet” er specielt fremstillet til meget høje DC-belastninger. Relæet har to kontakter i serie med et mellemrum på ca. 3 mm (1,7 + 1,7). Mellem kontakterne placeres en magnet som muligt. gnistning ved åbningstrinnet forlænger gnistens sti, hvilket forhindrer relæet i at blive svejset. Dette medfører, at relæet har en lang levetid. Passende applikationer til denne type relæ er kraftværker. Relæet har ingen mekanisk indikation, men er tilgængelig med LED indikation eller LED indikation + valgfri polaritetsbeskyttelse.

Blow out magnet kontakt C5.PNG



- Remanens relæ fungerer i praksis som et impulsrelæ. Forskellen er, at remanens relæet har to indgange, en til tilslutning og en til at skifte (ON / OFF). Minimum pulseringstid for on / off kontrol er 50 ms.

Remanens relä kontakt C5.PNG



Tilbehør

Relaterede produkter

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Strømforsyninger fra puls
Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Cuboid Sikkerhedsrader
Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Takex Pladesensor
Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Favoritter Artikler Spoleeffekt Spoleeffekt DC Spolespænding AC Spolespænding DC Antal poler Kontaktmuligheder Anbefalet maksimal belastning Resistiv last 110 V DC maks Resistiv last 24 V DC maks Frekvens Valg af spole Vægt Godkendelser Pris
MRC relæ 16A 3P 24V AC 3CO
Art:
C5-A3024A Kopieret
2,4 VA
24 V AC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 115V AC 3CO
Art:
C5-A30115A Kopieret
2,4 VA
115 V AC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 230V AC 3CO
Art:
C5-A30230A Kopieret
2,4 VA
230 V AC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P LED 230V AC 3CO
Art:
C5-A30X230A Kopieret
2,4 VA
230 V AC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
X (LED)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 12V DC 3CO
Art:
C5-A3012D Kopieret
1,4 W
12 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 24V DC 3CO
Art:
C5-A3024D Kopieret
1,4 W
24 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 48V DC 3CO
Art:
C5-A3048D Kopieret
1,4 W
48 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 110V DC 3CO
Art:
C5-A30110D Kopieret
1,4 W
110 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 125V DC 3CO
Art:
C5-A30125D Kopieret
1,4 W
125 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 220V DC 3CO
Art:
C5-A30220D Kopieret
1,4 W
220 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P LED 24V DC 3CO
Art:
C5-A30X24D Kopieret
1,4 W
24 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
X (LED)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P diode 24V DC 3CO
Art:
C5-A30D24D Kopieret
1,4 W
24 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
D (diode)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P diode 220V DC 3CO
Art:
C5-A30D220D Kopieret
1,4 W
220 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
D (diode)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P LED diode 24V DC 3CO
Art:
C5-A30DX24D Kopieret
1,4 W
24 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
DX (diode + LED)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P LED diode 48V DC 3CO
Art:
C5-A30DX48D Kopieret
1,4 W
48 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
DX (diode + LED)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P LED diode 24V DC 3CO ind
Art:
C5-A30FX24D Kopieret
1,4 W
24 V DC
3
Standard
16 A/400 V AC-1; 0,5 A/110 V DC-1
55 W
360 W
50 Hz
FX (polbeskyttelse + LED)
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 230V AC 3NO
Art:
C5-G30230A Kopieret
2,4 VA
230 V AC
3
Gaffelkontakt
16 A/400 V AC-1; 1,2 A/110 V DC-1
130 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 3P 24V DC 3NO
Art:
C5-G3024D Kopieret
1,6 W
24 V DC
3
Gaffelkontakt
16 A/400 V AC-1; 1,2 A/110 V DC-1
130 W
360 W
50 Hz
95 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 1P 230V AC 1NO Blow-out
Art:
C5-M10230A Kopieret
2,4 VA
230 V AC
1
Blow out-magnet
16 A/400 V AC-1; 3,6 A/110 V DC-13
50 Hz
90 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 1P LED diode 24V DC 1NO B.O
Art:
C5-M10DX24D Kopieret
1,3 W
24 V DC
1
Blow out-magnet
16 A/400 V AC-1; 3,6 A/110 V DC-13
50 Hz
DX (diode + LED)
90 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 1P 48V DC 1NO gaffel
Art:
C5-X1048D Kopieret
1,3 W
48 V DC
1
Double make-duble break
16 A/400 V AC-1; 7 A/110 V DC-1
770 W
360 W
50 Hz
90 g
RoHS
MRC relæ 16A 1P 230V AC 1NO gaffel
Art:
C5-X10230A Kopieret
2,4 VA
230 V AC
1
Double make-duble break
16 A/400 V AC-1; 7 A/110 V DC-1
770 W
360 W
50 Hz
90 g
CE, UL, RoHS, CSA, Gost R
MRC relæ 16A 1P 24V DC 1NO gaffel
Art:
C5-X1024D Kopieret
1,3 W
24 V DC
1
Double make-duble break
16 A/400 V AC-1; 7 A/110 V DC-1
770 W
360 W
50 Hz
90 g
CE, UL, RoHS, CSA, Gost R
