DELCON

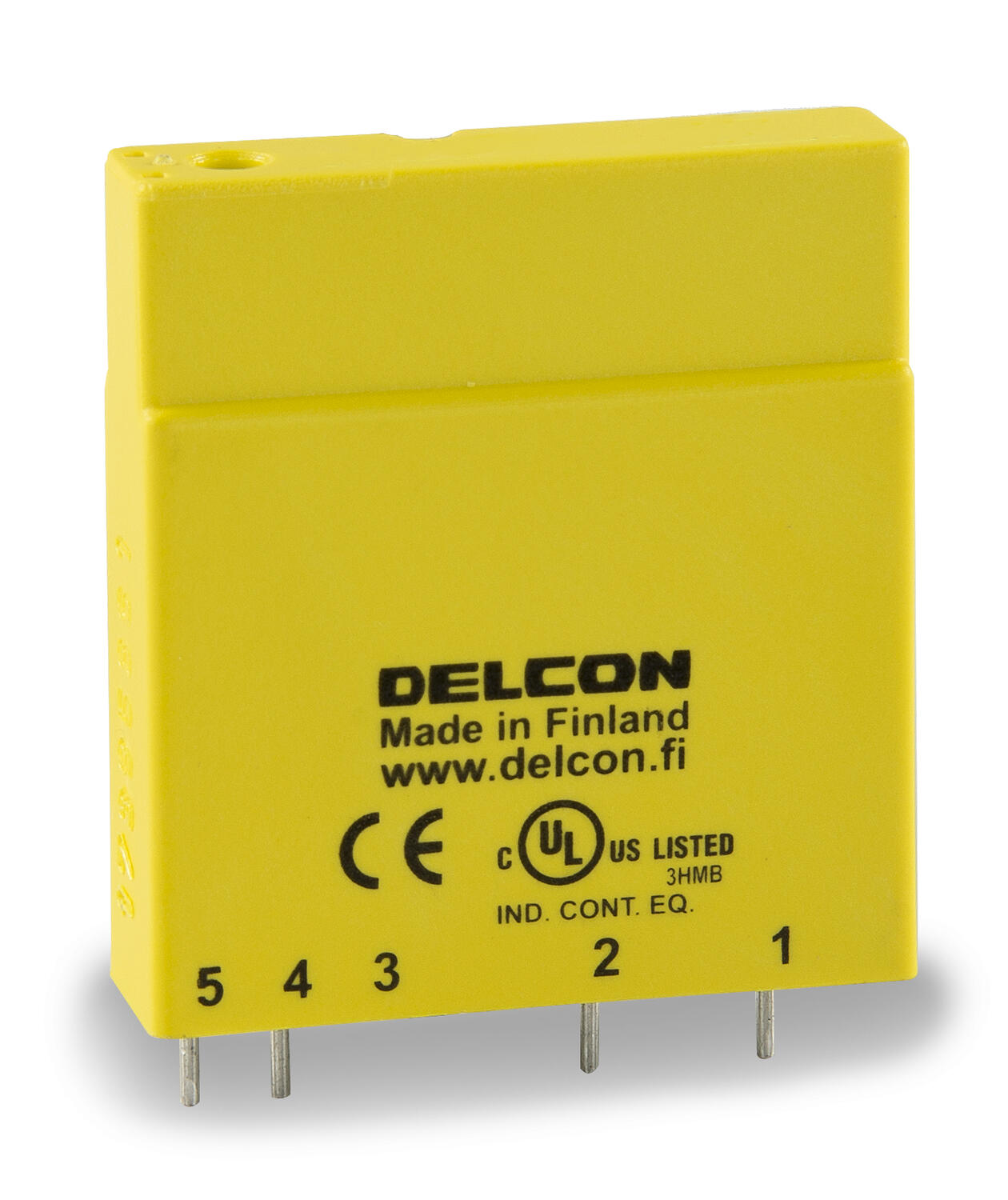

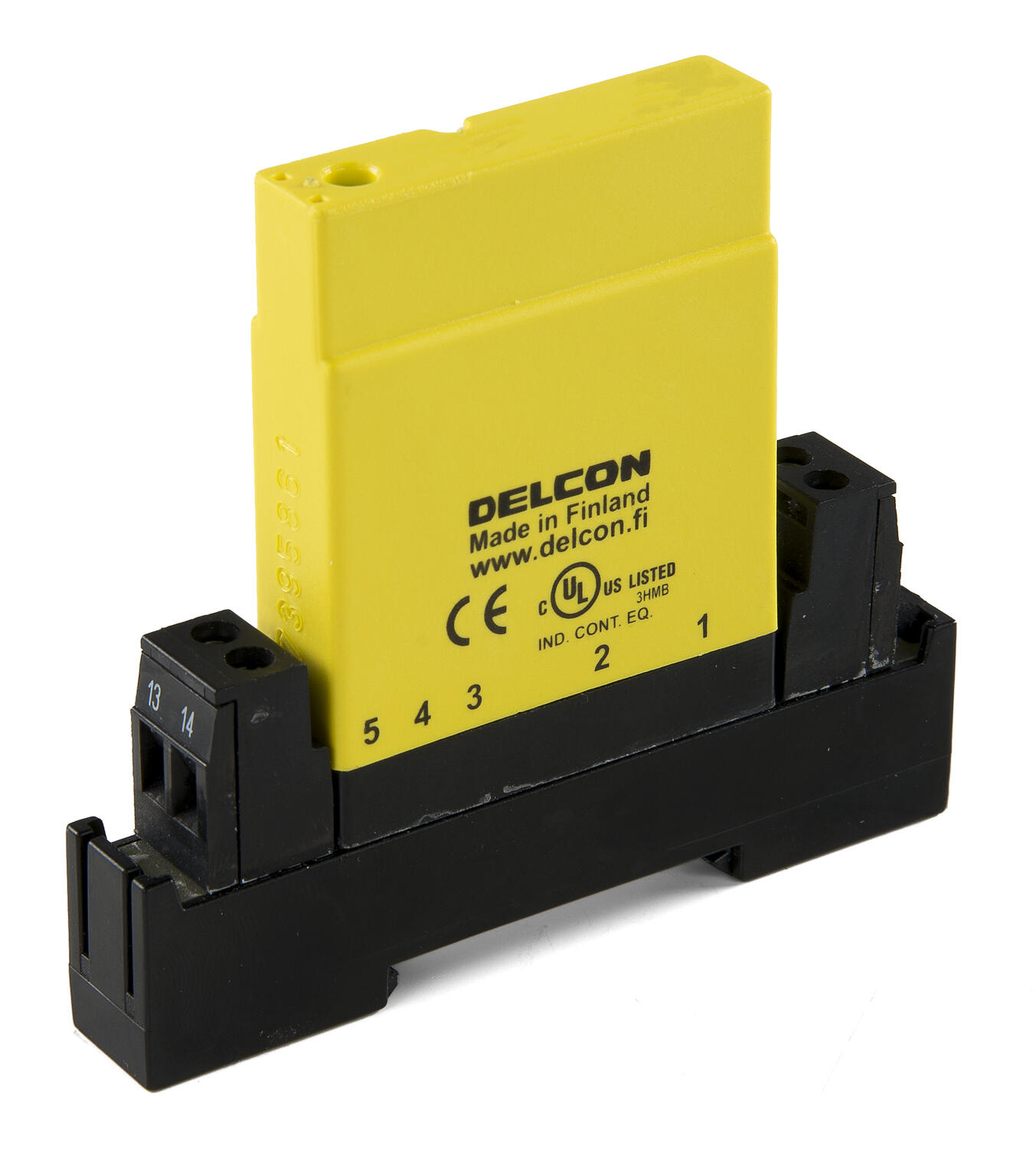

Solid state indgangsrelæer til AC

Relæerne bruges som en grænseflade mellem AC sensorer og styresystemer. Den indbyggede interferensbeskyttelse giver en sikker funktion, selv i meget krævende elektriske miljøer. Takket være interferensbeskyttelsen kan signalkabler placeres parallelt med strømkabler på eks. kabelstiger i mere end 1,5 km uden kapacitive interferenser, der påvirker relæet. Relæerne har ingen mekaniske dele, hvilket giver en meget pålidelig anvendelse. CRP-modellerne er specielt designet til at tilsluttes 2-leder sensorer, der genererer læk strømme, CRP-relæerne er blinde for læk strømme op til 3,5 mA.


Den omgivende temperatur er defineret som temperaturen i umiddelbar nærhed af relæerne.

Relæets overfladetemperatur (målt i midten af ​​relæets øverste overflade) skal holdes under 70-75 °C,

for at opretholde en høj levetid. Hver 10 °C forøgelse i temperatur halverer relæets levetid.



Omgivendetemperatur

Gælder

Begrænsninger

-25 til +40 °C

Alle indgangss relæer

Ingen

+40 til +55 °C

120V AC og 230V AC-relæer

Kun hvert andet relæ må være konstant belastet, når relæerne er monteret uden mellemrum.

+55 til +70 °C

Relæer med spænding fra 48-230V AC

Hvis relæerne er belastet konstant montereres de med en afstand på 12,5 mm. Ved montering i sokkelmodul skal hver anden plads være tom.



  • Galvanisk adskillelse 4 kV, 8 mm krybeafstand
  • Effektiv eleminering af interferens
  • Kompitabel med NPN/PNP-logik
  • LED-indikation

Udvalgt variant

Udvalgt variant

Specifikationer

Egetforbrug max 15 mA
Indkoblingstid 20 ms
Frigivelsestid 60 ms
Indkoblingsspænding 16 V
Udkoblingsspænding 14 V
Indgangsimpedans 4 kΩ
Input Voltage Nom 24
Antal poler 1
Load Current 50 mA
Lastspænding DC max 60 V
Spændingsfald over halvlederen ved Imax 0,4 V
Voltage Drop 0,2 V
Bredde 12,5 mm
Temperaturområde fra -40 °C
Temperaturområde til 70 °C
Temperaturområde lager fra -40 °C
Temperaturområde lager til 70 °C
Vægt 40 g
Godkendelser CE, UL

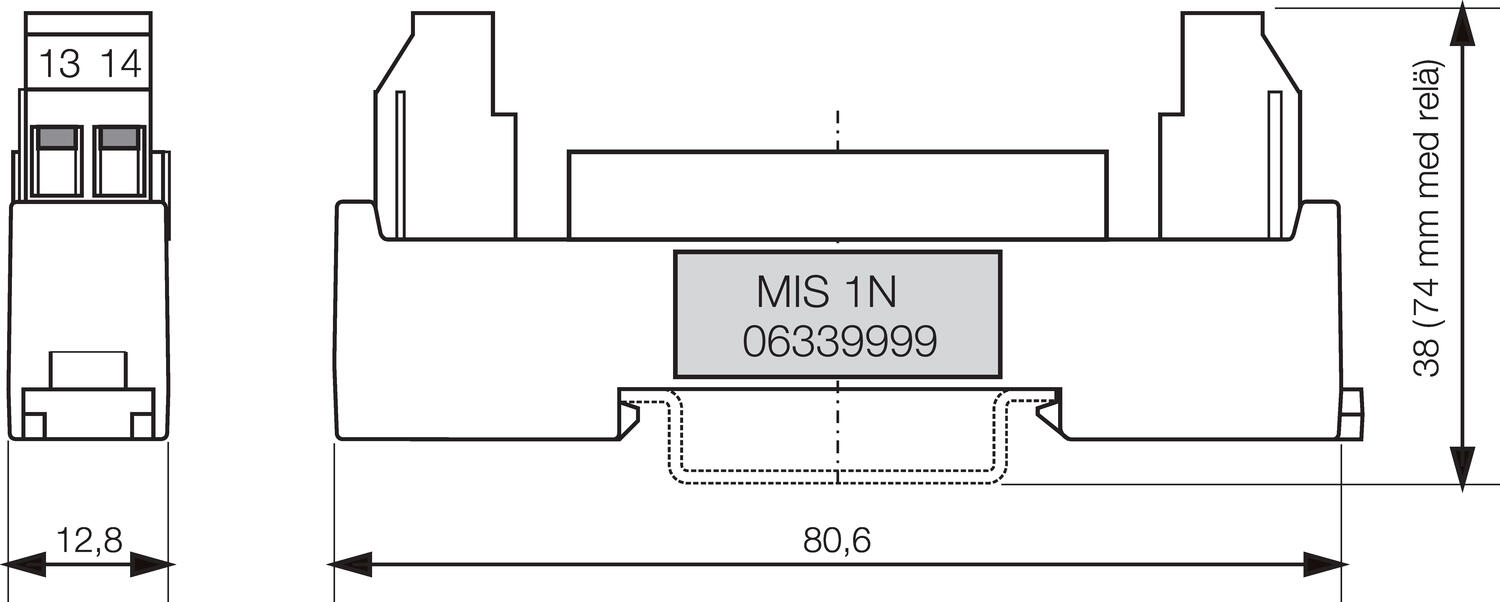

Mål & tilslutninger

Produktbeskrivelse

Relæerne bruges som en grænseflade mellem AC sensorer og styresystemer. Den indbyggede interferensbeskyttelse giver en sikker funktion, selv i meget krævende elektriske miljøer. Takket være interferensbeskyttelsen kan signalkabler placeres parallelt med strømkabler på eks. kabelstiger i mere end 1,5 km uden kapacitive interferenser, der påvirker relæet. Relæerne har ingen mekaniske dele, hvilket giver en meget pålidelig anvendelse. CRP-modellerne er specielt designet til at tilsluttes 2-leder sensorer, der genererer læk strømme, CRP-relæerne er blinde for læk strømme op til 3,5 mA.


Den omgivende temperatur er defineret som temperaturen i umiddelbar nærhed af relæerne.

Relæets overfladetemperatur (målt i midten af ​​relæets øverste overflade) skal holdes under 70-75 °C,

for at opretholde en høj levetid. Hver 10 °C forøgelse i temperatur halverer relæets levetid.



Omgivendetemperatur

Gælder

Begrænsninger

-25 til +40 °C

Alle indgangss relæer

Ingen

+40 til +55 °C

120V AC og 230V AC-relæer

Kun hvert andet relæ må være konstant belastet, når relæerne er monteret uden mellemrum.

+55 til +70 °C

Relæer med spænding fra 48-230V AC

Hvis relæerne er belastet konstant montereres de med en afstand på 12,5 mm. Ved montering i sokkelmodul skal hver anden plads være tom.



Tilbehør

Tips og guides

Undgå farlige situationer – vælg et trådløst låsesystem fra Castell

Beskyt dig selv og dine kolleger med markedets mest pålidelige mekaniske låsesystem. Castells systemer er udviklet til applikationer, hvor der stilles høje krav til sikkerhed – typisk i miljøer med høj risiko, som f.eks. betonblandere, robotceller og produktionsanlæg.

kalibrering af vejecelle
Virksomhedsnyt

Få din vejecelle kalibreret og klar til brug

Vi har nu mulighed for at tilbyde kalibrering og indstilling af vejeceller efter dine ønsker og behov. En service, der tidligere udelukkende blev udført af WIKA i Tyskland, men som vi i dag tilbyder via vores svenske forædlingsafdeling.

EU stiller krav til danske renseanlæg

Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.

mk15 og mk25
Produktnyheder

To nye aktuatorer til hårde miljøer og kompakte rum

MK15 og MK25 fra Moteck – kompakte, robuste og intelligente aktuatorer til industrielle applikationer. Vi har nu to nye tilføjelser til sortimentet af lineære aktuatorer fra Moteck – MK15 og MK25. Disse aktuatorer er udviklet til at imødekomme kravene i barske industrielle miljøer, hvor kompakte dimensioner, høj beskyttelsesklasse og smart funktionalitet er i fokus.

Brooks tilbud
Produktnyheder

Spar penge og ressourcer med opgradering

Forlæng dit udstyrs levetid, undgå dyre nyindkøb og opgradér til fremtiden. På den måde opnår du stabil drift, avanceret diagnosticering og højere procesudbytte – og samtidig styrker du både din bundlinje og miljøindsats.

Brint
Tips og guides

Brint - energi til fremtiden

Vätgas, det mest förekommande grundämnet i universum, har seglat upp som en av de mest lovande energibärarna för framtiden. Även om dess potential har varit känd i årtionden, har de senaste framstegen inom teknik och ökande miljökrav gett vätgasen en central roll i den globala energiövergången. Men vad gör vätgas så speciell och hur kan den bidra till en hållbar framtid?

Favoritter Artikler Egetforbrug Egetforbrug max Egetforbrug max Strømforbrug Indkoblingstid Frigivelsestid Indgangsspænding AC min Indgangsspænding AC max Indgangsstrøm max Indkoblingsspænding Udkoblingsspænding Indgangsimpedans Input Voltage Nom Load Current Lækstrøm Temperaturområde fra Materiale Pris
15 mA
20 ms
60 ms
16 V
14 V
4 kΩ
24
50 mA
-40 °C
6 mA
50 ms
50 ms
80 V
60 V
21 kΩ
120
50 mA
1 µA
-40 °C
5 mA
50 ms
50 ms
160 V
120 V
50 kΩ
230
50 mA
1 µA
-40 °C
8 mA
7 mA
20 ms
40 ms
140
80 V
60 V
17 kΩ
120
50 mA
1 µA
-25 °C
PBT
6,5 mA
7,5 mA
40 ms
40 ms
190 V AC
265 V AC
140 V
120 V
35 kΩ
230
50 mA
1 µA
-40 °C
4,2 mA
4,5 mA
50 ms
50 ms
340 V AC
440 V AC
280 V
230 V
95 kΩ
400
100 mA
1 µA
-40 °C
