Mersen

ATQ (MIDGET) 500 V AC (TD)

Amp-Trap ATQ er sikringsserie med et anvendelsesområde op til 500 Vac med 42 forskellige amperestørrelser fra 100 mA til 30A. ATQ-sikringerne er et godt valg som ekstra beskyttelse til elektroniske kredse op til 30A, hvor kortslutningstrømmen ikke er højere end 10 kA.

Datablad for Mersen ATQ-serie

Godkendelse:Ce-marking



Drawing on approved of ULUL Listed to Standard 248-14



Approved of CSACSA Certified to Standard C22.2 No. 248.14

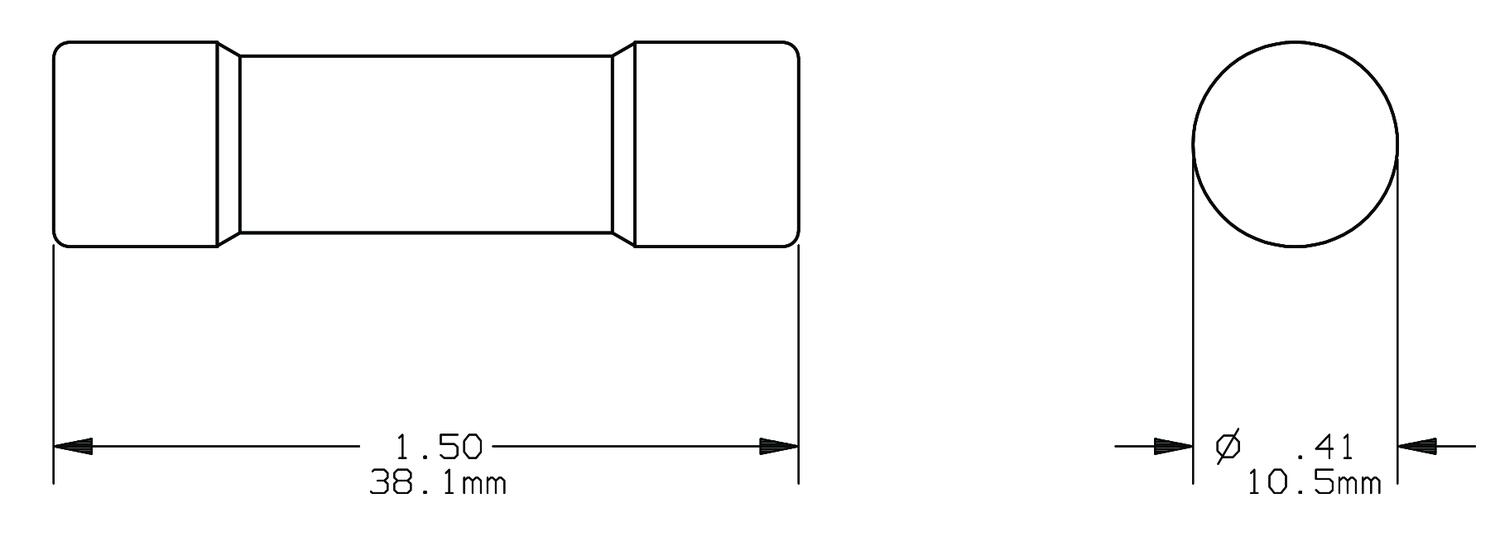

Mål

(mm)

Tube fuse-dimension

A: 38

B:10

C:



Best. nr.

Bestillingsnr.

Ampere

Antal pr. bestilling

ATQ1/10

100 mA

10 stk. pr. pakke

ATQ1/8

125 mA

10 stk. pr. pakke

ATQ15/100

150 mA

10 stk. pr. pakke

ATQ3/16

187,5 mA

10 stk. pr. pakke

ATQ2/10

200 mA

10 stk. pr. pakke

ATQ1/4

250 mA

10 stk. pr. pakke

ATQ3/10

300 mA

10 stk. pr. pakke

ATQ4/10

400 mA

10 stk. pr. pakke

ATQ1/2

500 mA

10 stk. pr. pakke

ATQ6/10

600 mA

10 stk. pr. pakke

ATQ8/10

800 mA

10 stk. pr. pakke

ATQ1

1 A

10 stk. pr. pakke

ATQ1-1/8

1,125 A

10 stk. pr. pakke

ATQ1-1/4

1,25 A

10 stk. pr. pakke

ATQ1-4/10

1,4 A

10 stk. pr. pakke

ATQ1-1/2

1,5 A

10 stk. pr. pakke

ATQ1-6/10

1,6 A

10 stk. pr. pakke

ATQ1-8/10

1,8 A

10 stk. pr. pakke

ATQ2

2 A

10 stk. pr. pakke

ATQ2-1/8

2,125 A

10 stk. pr. pakke

ATQ2-1/4

2,25 A

10 stk. pr. pakke

ATQ2-1/2

2,5 A

10 stk. pr. pakke

ATQ2-8/10

2,8 A

10 stk. pr. pakke

ATQ3

3 A

10 stk. pr. pakke

ATQ3-2/10

3,2 A

10 stk. pr. pakke

ATQ3-1/2

3,5 A

10 stk. pr. pakke

ATQ4

4 A

10 stk. pr. pakke

ATQ4-1/2

4,5 A

10 stk. pr. pakke

ATQ5

5 A

10 stk. pr. pakke

ATQ5-6/10

5,6 A

10 stk. pr. pakke

ATQ6

6 A

10 stk. pr. pakke

ATQ6-1/4

6,25 A

10 stk. pr. pakke

ATQ7

7 A

10 stk. pr. pakke

ATQ8

8 A

10 stk. pr. pakke

ATQ9

9 A

10 stk. pr. pakke

ATQ10

10 A

10 stk. pr. pakke

ATQ12

12 A

10 stk. pr. pakke

ATQ14

14 A

10 stk. pr. pakke

ATQ15

15 A

10 stk. pr. pakke

ATQ20

20 A

10 stk. pr. pakke

ATQ25

25 A

10 stk. pr. pakke

ATQ30

30 A

10 stk. pr. pakke

Mersen sikringholder for ATQ





USM1I

1-polet sikringsafbryder



USM2I

2-polet sikringsafbryder



USM3I

2-polet sikringsafbryder





Mindste bestillingsmængde er 1 pakke á 10 stk.

Datablad



ATQ - Mersen

  • Beskyttelse til magnetventiler, belysning, motor og transformerkredse.
  • Tidsforsinket (12 sek ved 200 % mærkestrøm)
  • Hurtig og langsom afbrydelse

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Brydeevne 10 kA
Godkendelser UL, CSA
Karakteristisk Time-Delay
Manufacturer Part No S211662
Nominel strøm 0,1 A
Pakningsstørrelse 10 pc
Spænding AC max 500 V

Downloads

Mål & tilslutninger

Produktbeskrivelse

Amp-Trap ATQ er sikringsserie med et anvendelsesområde op til 500 Vac med 42 forskellige amperestørrelser fra 100 mA til 30A. ATQ-sikringerne er et godt valg som ekstra beskyttelse til elektroniske kredse op til 30A, hvor kortslutningstrømmen ikke er højere end 10 kA.

Datablad for Mersen ATQ-serie

Godkendelse:Ce-marking



Drawing on approved of ULUL Listed to Standard 248-14



Approved of CSACSA Certified to Standard C22.2 No. 248.14





Mål

(mm)

Tube fuse-dimension

A: 38

B:10

C:



Best. nr.

Bestillingsnr.

Ampere

Antal pr. bestilling

ATQ1/10

100 mA

10 stk. pr. pakke

ATQ1/8

125 mA

10 stk. pr. pakke

ATQ15/100

150 mA

10 stk. pr. pakke

ATQ3/16

187,5 mA

10 stk. pr. pakke

ATQ2/10

200 mA

10 stk. pr. pakke

ATQ1/4

250 mA

10 stk. pr. pakke

ATQ3/10

300 mA

10 stk. pr. pakke

ATQ4/10

400 mA

10 stk. pr. pakke

ATQ1/2

500 mA

10 stk. pr. pakke

ATQ6/10

600 mA

10 stk. pr. pakke

ATQ8/10

800 mA

10 stk. pr. pakke

ATQ1

1 A

10 stk. pr. pakke

ATQ1-1/8

1,125 A

10 stk. pr. pakke

ATQ1-1/4

1,25 A

10 stk. pr. pakke

ATQ1-4/10

1,4 A

10 stk. pr. pakke

ATQ1-1/2

1,5 A

10 stk. pr. pakke

ATQ1-6/10

1,6 A

10 stk. pr. pakke

ATQ1-8/10

1,8 A

10 stk. pr. pakke

ATQ2

2 A

10 stk. pr. pakke

ATQ2-1/8

2,125 A

10 stk. pr. pakke

ATQ2-1/4

2,25 A

10 stk. pr. pakke

ATQ2-1/2

2,5 A

10 stk. pr. pakke

ATQ2-8/10

2,8 A

10 stk. pr. pakke

ATQ3

3 A

10 stk. pr. pakke

ATQ3-2/10

3,2 A

10 stk. pr. pakke

ATQ3-1/2

3,5 A

10 stk. pr. pakke

ATQ4

4 A

10 stk. pr. pakke

ATQ4-1/2

4,5 A

10 stk. pr. pakke

ATQ5

5 A

10 stk. pr. pakke

ATQ5-6/10

5,6 A

10 stk. pr. pakke

ATQ6

6 A

10 stk. pr. pakke

ATQ6-1/4

6,25 A

10 stk. pr. pakke

ATQ7

7 A

10 stk. pr. pakke

ATQ8

8 A

10 stk. pr. pakke

ATQ9

9 A

10 stk. pr. pakke

ATQ10

10 A

10 stk. pr. pakke

ATQ12

12 A

10 stk. pr. pakke

ATQ14

14 A

10 stk. pr. pakke

ATQ15

15 A

10 stk. pr. pakke

ATQ20

20 A

10 stk. pr. pakke

ATQ25

25 A

10 stk. pr. pakke

ATQ30

30 A

10 stk. pr. pakke

Mersen sikringholder for ATQ





USM1I

1-polet sikringsafbryder



USM2I

2-polet sikringsafbryder



USM3I

2-polet sikringsafbryder





Mindste bestillingsmængde er 1 pakke á 10 stk.

Datablad



ATQ - Mersen
