LOVATO
P2MB
Automatsikring
- 80 A til 125 A
- Max kortslutningsstrøm 10 kA
- Visuel indikation
Udvalgt variant
Udvalgt variant
Specifikationer
| Antal poler | 1 |
|---|---|
| Cyklus | 10000 |
| Godkendelser | CE, IEC, RoHS, UL |
| IP-klasse | IP20 |
| Isolationsspænding maks | 400 |
| Karakteristisk | C |
| Mærkespænding 1, 1 + N | 230 V 50/60 Hz <60 V DC |
| Mærkespænding 2-4 poler | 230/400 |
| Mærkestrøm | 100 A |
| Momentan frigivelse | 5-10 x In |
| Pakningsstørrelse | 9 pc |
|---|---|
| Stødspænding | 6000 V |
| Temperaturområde drift fra | -35 °C |
| Temperaturområde drift til | 75 °C |
| Temperaturområde lager fra | -40 °C |
| Temperaturområde lager til | 80 °C |
| Tilspændingsmoment maks | 3 |
| Tværsnit | 2,5-50 mm² |
| Vægt | 0,166 kg |
Downloads
Produktbeskrivelse
Automatsikringer anvendes hovedsagelig som overbelastning og kortslutningsbeskyttelse for kabler og ledninger. Sikringen arbejder med to forskellige udløsende muligheder, den termiske udløsning af beskyttelse mod overbelastning og magnetisk kortslutning.
- Type C karakteristik er egnet til anvendelse i mere generelle belastninger såsom belysning, stikkontakt og små motorer
- Bruges til kabel og linje beskyttelse med enheder med færre indkoblingsstrømme
- Øjeblikkelig tripping 5-10xIn
- Type D karakteristik er egnet til anvendelser, som giver høj indkoblingspeak, såsom transformatorer, svejseapparater, udladningslamper og større motorer
- Øjeblikkelig tripping 10-14xIn
Lovato afbrydere fås i 1, 2 og 3 poler, EN60898, IEC/EN 60898, IEC/EN 60947-2 RoHS. Automatsikringer kan også forseglet og flag for status indikation. Tilbehør er tilgængelige som hjælpekontakter, underspænding frigivelse og shunt release.
Teknisk data
Serie P2MB, kortslutningsstrøm 10kA |
| |
Mærkespænding | 1-polet | 230 V 50/60 Hz |
| 2, 3, 4 polet: | 230 V / 400 V 50/60 Hz |
Isolationsspænding |
| 440 V |
Mærke stødspænding |
| 4 kV |
Max. strøm |
| 125 A |
Størrelser |
| 80, 100, 125 A |
Omgivelsestemperatur | Drift: | -35 til +70 °C |
| Opbevaring: | -40 til +80 °C |
Max. Klemme tilslutning |
| 2,5-50 mm² |
Værktøj |
| Pz2 |
Max. Tilspændingsmoment af terminaler |
| 3,0 Nm |
Mekanisk levetid |
| 10 000 koblinger |
IP-klasse |
| IP 20 |
Godkendelse |
| CE-mærkning i overensstemmelse. LVD: EN60898, IEC / EN 60898, IEC / EN 60947-2, RoHS |
Øjeblikkelig udløsning | Type C: | 5-10 xln |
| Type D: | 10-20 xln |

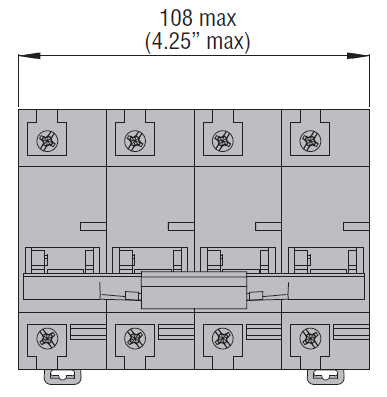

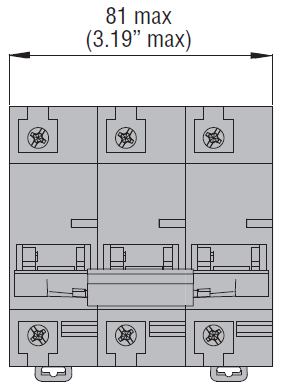

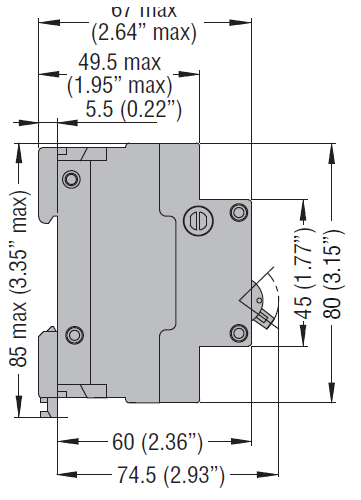

Mål
Mål automatsikringer | ||
|
|
|
|
|
|
| |
|
| |
|
Bestillingsnummer
Bestillningsnummer | Type | Antal poler | Mærkestrøm A | Karakteristik | Pakning | Vægt |
P2MB1PC080 | Automatsikring | 1 | 80 | C | 8 | 0,166 g |
P2MB1PC100 | Automatsikring | 1 | 100 | C | 8 | 0,166 g |
P2MB1PC100 | Automatsikring | 1 | 125 | C | 8 | 0,166 g |
|
|
|
|
|
|
|
P2MB2PC080 | Automatsikring | 2 | 80 | C | 4 | 0,340 g |
P2MB2PC100 | Automatsikring | 2 | 100 | C | 4 | 0,340 g |
P2MB2PC125 | Automatsikring | 2 | 125 | C | 4 | 0,340 g |
|
|
|
|
|
|
|
P2MB3PC080 | Automatsikring | 3 | 80 | C | 3 | 0,510 g |
P2MB3PC100 | Automatsikring | 3 | 100 | C | 3 | 0,510 g |
P2MB3PC125 | Automatsikring | 3 | 125 | C | 3 | 0,510g |
|
|
|
|
|
|
|
P2MB4PC080 | Automatsikring | 4 | 80 | C | 2 | 0,680 g |
P2MB4PC100 | Automatsikring | 4 | 100 | C | 2 | 0,680 g |
P2MB4PC125 | Automatsikring | 4 | 125 | C | 2 | 0,680 g |
|
|
|
|
|
|
|
P2MB3PD080 | Automatsikring | 3 | 80 | D | 10 | 0,510 g |
P2MB3PD100 | Automatsikring | 3 | 100 | D | 10 | 0,510 g |
P2MB3PD125 | Automatsikring | 3 | 125 | D | 10 | 0,510 g |
|
|
|
|
|
|
|
P2MB4PD080 | Automatsikring | 4 | 80 | D | 10 | 0,510 g |
P2MB4PD100 | Automatsikring | 4 | 100 | D | 10 | 0,510 g |
P2MB4PD125 | Automatsikring | 4 | 125 | D | 10 | 0,510 g |
Tilbehør
Tilbehør | |
| |
P2X1011 | P2X1311 |
| |
| |
P2X16230 |
|
| |
Bestillingsnummer | Beskrivelse |
P2X1011 | Hjælpekontakt 1 skiftekontakt, 6 A |
P2X1311 | Hjælpekontakt 1 skiftekontakt, 6 A, med indikering for termisk udløsning |
P2X16230 | Shuntudløser 110-415 V AV 50/60 Hz |
Downloads
Katalog | Filformat |
|
Katalog Lovato Automatsikringer og Fejlstrømsafbrydere |
