Mersen

Halvledersikring 22x58 - Type AR

Halvledersikring 22×58 mm type aR - ultra hurtig sikring til beskyttelse af tyristorer, frekvensomformere og halvledere. Klassificeret aR, kompatibel med 690 V AC/500 V DC og mange strømstyrker. Høj brydeevne op til 160 kA. Den gamle UD-serie er nu blevet erstattet af denne nye AR-serie. Eksempel på tidligere varenummer: FR22UD69V40 Nyt: FR22AR69V40

160 kA / 25-135A
Ultra-hurtig sikring aR
Med / uden indikator
Erstatter gamle UD-serie

Udvalgt variant

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Brydeevne	160 kA
Godkendelser	CE, CSA, UL
Karakteristisk	aR
Nominel strøm	25 A
Pakningsstørrelse	10 pc
Spænding AC max	690 V
Spænding DC max	500 V

Downloads

FR22AR.pdf

Produktbeskrivelse

For diagrammer og andre tekniske specifikationer, kontakt venligst OEM Automatic Klitsø, produktområde El-tavle.
Godkendelse:
IEC-standard 60269.1 og4

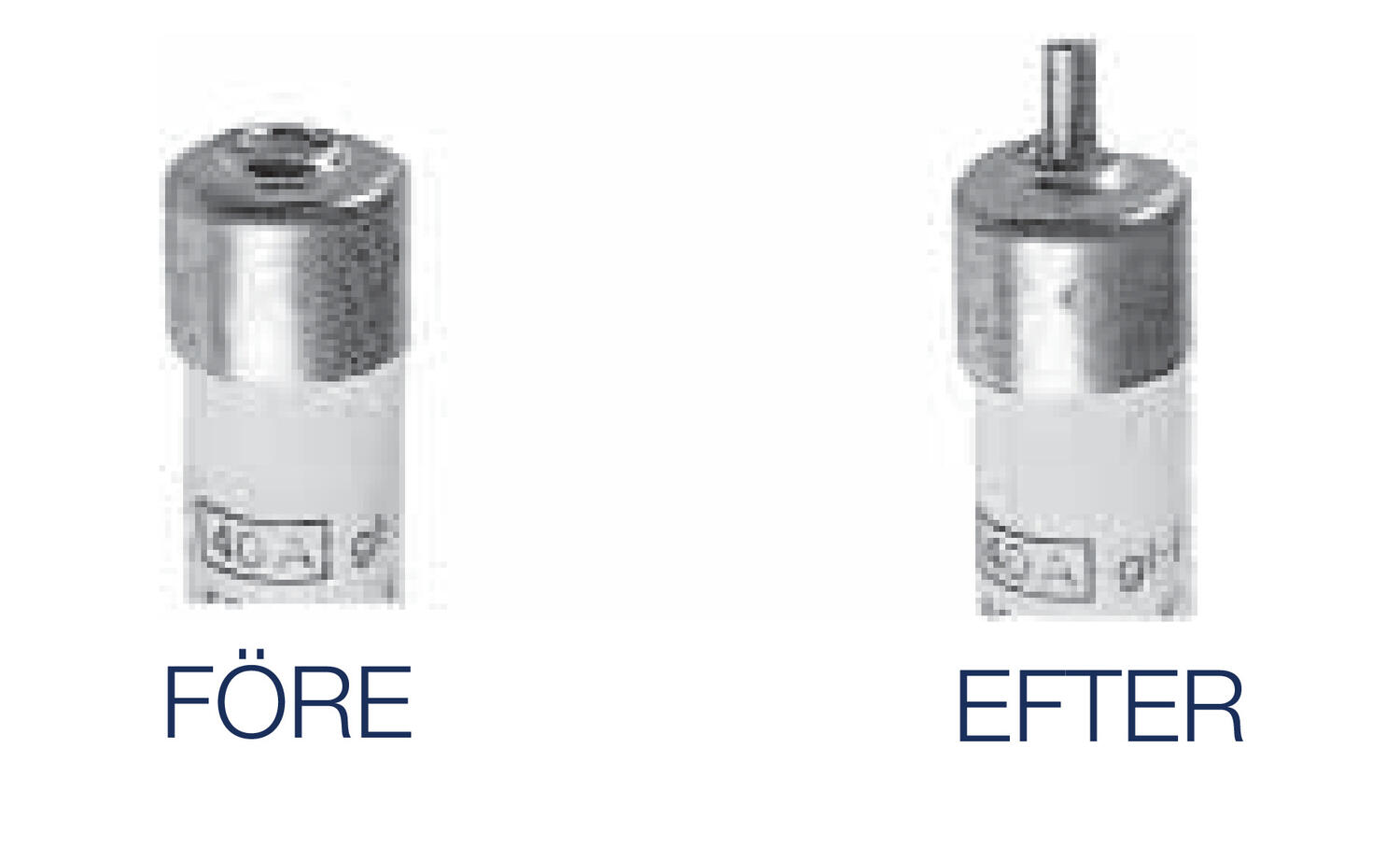

Striker:

Mål

22x58	mm
A	58
B	22,2

Best.nr.

Bestillingsnr.	Ref nr.	Størrelse	Ampere	Spænding	Beskrivelse	Min. bestillingsantal
FR22GC69V12	F232719J	22 x 58	12,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V16	G232720J	22 x 58	16,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V20	C220940J	22 x 58	20,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V25	B220916J	22 x 58	25,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V32	A220915J	22 x 58	32,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V40	Z220914J	22 x 58	40,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V50	Y220913J	22 x 58	50,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V63	X220912J	22 x 58	63,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V80	Y220821J	22 x 58	80,0	690	Halvledersikring type: GC	10 stk.
FR22GC69V100	W220911J	22 x 58	100	690	Halvledersikring type: GC	10 stk.

Med striker
FR22GC69V20T	D220734J	22 x 58	20,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V25T	G220921J	22 x 58	25,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V32T	F220920J	22 x 58	32,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V40T	E220919J	22 x 58	40,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V50T	D220918J	22 x 58	50,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V63T	C220733J	22 x 58	63,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V80T	X220820J	22 x 58	80,0	690	Halvledersikring med striker type: GC	10 stk.
FR22GC69V100T	C220917J	22 x 58	100	690	Halvledersikring med striker type: GC	10 stk.

Class URD
FR22UD69V25	B093956J	22 x 58	25,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V32	Z094828J	22 x 58	32,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V40	S094822J	22 x 58	40,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V50	W094779J	22 x 58	50,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V63	T094823J	22 x 58	63,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V80	A094829J	22 x 58	80,0	690	Halvledersikring type: UD	10 stk.
FR22UD69V100	F093960J	22 x 58	100	690	Halvledersikring type: UD	10 stk.

Med striker
FR22UD69V25T	H093801J	22 x 58	25,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V32T	C093957J	22 x 58	32,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V40T	J093802J	22 x 58	40,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V50T	D093958J	22 x 58	50,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V63T	K093803J	22 x 58	63,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V80T	E093959J	22 x 58	80,0	690	Halvledersikring med striker type: UD	10 stk.
FR22UD69V100T	F093960J	22 x 58	100	690	Halvledersikring med striker type: UD	10 stk.
FR22UD60V125T	A220708J	22 x 58	125	600	Halvledersikring med striker type: UD	10 stk.
FR22UD60V135T	B220709J	22 x 58	135	600	Halvledersikring med striker type: UD	10 stk.

Sikringsholder

Bestillingsnr.	ref.nr.	Bestillingsnr. (indikator)	Størrelse (mm)		Ampere	Beskrivelse
			H	B
CMS221	T331079F	CMS221I	126,5	35	1 - 125 A	1-polet
CMS221N	H331092C	CMS221NI	126,5	70	1 - 125 A	1-polet + N
CMS222	Q331122C	CMS222I	126,5	70	1 - 125 A	2-polet
CMS223	E331135B	CMS223I	126,5	105	1 - 125 A	3-polet
CMS223+N	A331108A	CMS223I	126,5	140	1 - 125 A	3-polet + N

147892_812.eps

Tilbehør

Relaterede produkter

Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Produktnyheder

Inxpect Cuboid sikkerhedsradar – fleksibel sikkerhed uden kompromis

Med de nye S202A-MC sensorer fra Inxpect får du en avanceret sikkerhedsløsning, der kombinerer høj fleksibilitet med dokumenteret driftssikkerhed. Løsningen er udviklet til moderne produktionsmiljøer, hvor kravene til både oppetid og personbeskyttelse er høje.

Produktnyheder

Konktaktbaseret sensorteknologi

I moderne automatiseringsløsninger er præcis og stabil objektdetektering afgørende for en effektiv og sikker drift. KSS85-serien fra TAKEX er en innovativ pladesensor, der gør det muligt at registrere objekter via direkte kontakt – uanset farve, materiale eller form. Med sin fleksible og tynde konstruktion kan sensoren monteres næsten hvor som helst og sikrer pålidelig registrering i en lang række industrielle applikationer.

Artikler	Indikering	Nominel strøm
Cylindersikring 22x58, halvledertyristor aR, 690 V, 25 A Art: FR22AR69V25 Kopieret		25 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 32A Art: FR22AR69V32 Kopieret		32 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 40A Art: FR22AR69V40 Kopieret		40 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 50A Art: FR22AR69V50 Kopieret		50 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 63A Art: FR22AR69V63 Kopieret		63 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 100A Art: FR22AR69V100 Kopieret		100 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 125A Art: FR22AR69V125 Kopieret		125 A
Cylindersikring 22x58, halvledertyristor aR, 690 V, 135A Art: FR22AR69V135 Kopieret		135 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 25A Art: FR22AR69V25T Kopieret	Pal	25 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 32A Art: FR22AR69V32T Kopieret	Pal	32 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 40A Art: FR22AR69V40T Kopieret	Pal	40 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 50A Art: FR22AR69V50T Kopieret	Pal	50 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 63A Art: FR22AR69V63T Kopieret	Pal	63 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 80A Art: FR22AR69V80T Kopieret	Pal	80 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 100A Art: FR22AR69V100T Kopieret	Pal	100 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 125A Art: FR22AR69V125T Kopieret	Pal	125 A
Cylindersikring 22x58, halvledertyristor aR m. indikator, 690 V, 135A Art: FR22AR69V135T Kopieret	Pal	135 A
