Mersen

Str.1 knivsikring, Type gG

Knivsikring i størrelse NH1 med gG-karakteristik, hvilket gør denne sikring velegnet til almindelig brug, f.eks. kabelbeskyttelse. Vores knivsikringer har dobbelt indikation og er forberedt til mikrokontakter. Denne sikring fås i to forskellige varianter, 500 eller 690 V, med en nominel strøm på 16-250 A for 690 V og 16-355 A for 500 V.
  • 80-120kA, 16-355A
  • Top- og frontindikering
  • Træg i overstrømsområdet - hurtig i kortslutningsområdet
  • Cadmium- og blyfri

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Brydeevne 120 kA
Godkendelser BV, CB, CE, DNV, KEMA KEUR, Lloyd´s, VDE
Indikering Visuel, Pal
Karakteristisk gG
Manufacturer Part No M200801
Nominel strøm 16 A
Pakningsstørrelse 3 pc
Spænding AC max 500 V
Spænding DC max 250 V

Downloads

Mål & tilslutninger

Produktbeskrivelse


Karakteristik: Trag i overstrømsområdet - hurtig i kortslutningsområdet



Karakteristik: Træg i overstrømsområdet - hurtig i kortslutningsområdet.

Datablad for knivsikring str. 1

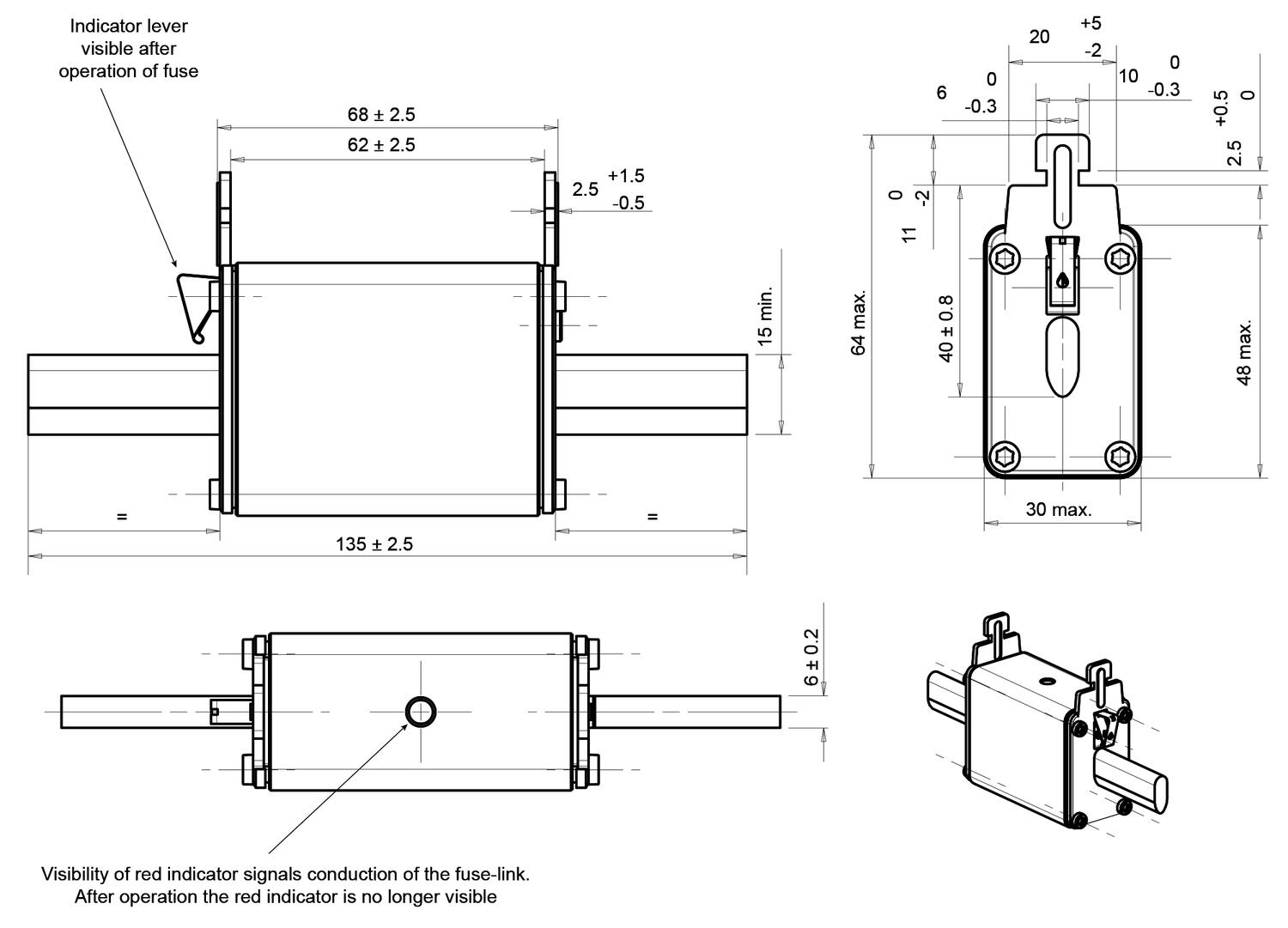

Mål

Knife fuses-dimension

Str. 1

mm (16-100 A)

mm (125-355 A)

a1

135

135

a2

70,8

70,8

a3

63

63

a4

68

68

b

15

20

c1

40

40

e1

47,5

52,5

e2

29,5

39,5

e4

6

6

h

64,5

64,5




Bestillingsnr.

Ampere

Antal pr. pakke

NH1GG50V16

16 A

3 stk. pr. pakke

NH1GG50V20

20 A

3 stk. pr. pakke

NH1GG50V25

25 A

3 stk. pr. pakke

NH1GG50V32

32 A

3 stk. pr. pakke

NH1GG50V35

35 A

3 stk. pr. pakke

NH1GG50V40

40 A

3 stk. pr. pakke

NH1GG50V50

50 A

3 stk. pr. pakke

NH1GG50V63

63 A

3 stk. pr. pakke

NH1GG50V80

80 A

3 stk. pr. pakke

NH1GG50V100

100 A

3 stk. pr. pakke

NH1GG50V125

125 A

3 stk. pr. pakke

NH1GG50V160

160 A

3 stk. pr. pakke

NH1GG50V200

200 A

3 stk. pr. pakke

NH1GG50V224

224 A

3 stk. pr. pakke

NH1GG50V250

250 A

3 stk. pr. pakke

NH1GG50V315

315 A

3 stk. pr. pakke

NH1GG50V350

350 A

3 stk. pr. pakke


Findes også i 400 V og 690 V gG.

Ønskes andre karakteristiker, f.eks. type aM, gTr, gR, aR eller knivsikringsholder, kontakt OEM Automatic Klitsø A/S, produktområde El-tavle.

Mindste bestillingsmængde er en pakke á 3 stk.
