PULS

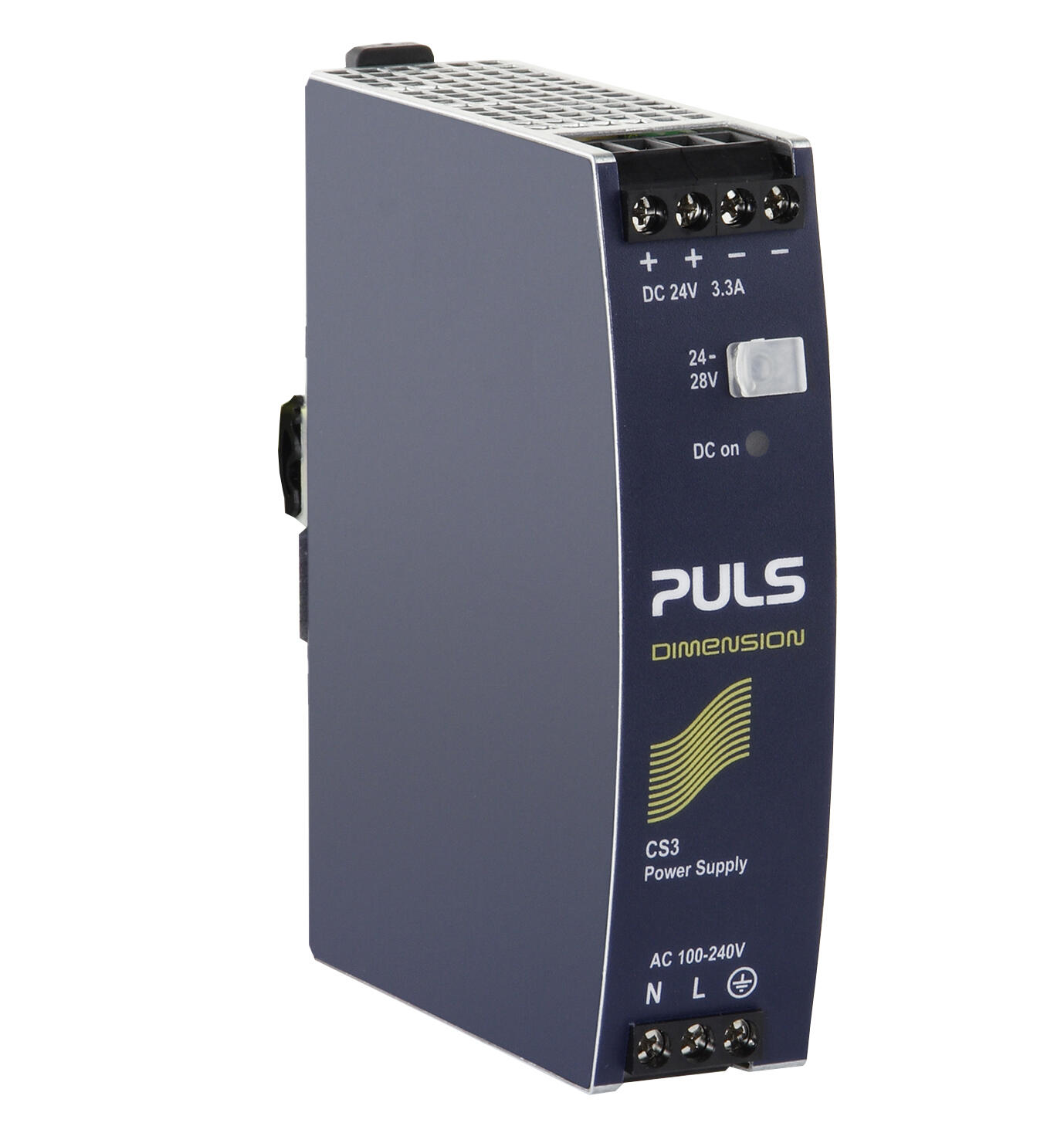

1-faset, 24V DC, 3,3A og 5A Strømforsyning

PULS Dimension C

Dimension C-serien har samme høj kvalitet og pålidelighed som Dimension Q, men med færre tekniske funktioner. Strømforsyningsenhederne har automatisk veksling af 115/230 V AC. Power reserve på 20% muliggør højere strømafbrydelser uden spændingsfald. Denne funktion er især nyttig ved opstart og bro over midlertidige power toppe i applikationen. Effektreserven kan anvendes kontinuerligt op til +45 ° C og kortere perioder fra +45 op til +60 ° C.

Ved kortslutning forlader enheden en konstant høj strøm, hvilket øger chancerne for at slukke sekundære sikringer. Indgangsstrømmen CS5.241 er meget lav, hvilket forenkler valg af primær sikring og ufrivillige tripninger, når flere enheder er tilsluttet til samme fase.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada



  • Op til 90,2 % virkningsgrad
  • 32 mm bred
  • Håndterer høje start-/overbelastningsstrømme

Udvalgt variant

PULS_2016.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Indgangsdata
Indgangsspænding AC 100-240 V
Indgangsspænding AC min 90 V AC
Indgangsspænding AC max 264 V AC
Indgangsspænding DC 110-300 V
Indgangsspænding DC min 88 V DC
Indgangsspænding DC max 375 V DC
Startstrøm ved 120 V AC. typisk 23 A
Startstrøm ved 230 V AC. typisk 45 A
Spændingsområde på forsyningen Wide-range
Effektfaktor ved 120 V AC, fuld belastning. typisk 0,61
Effektfaktor ved 230 V AC, fuld belastning. typisk 0,56
Antal faser 1

Udgangsdata
Udgangsspænding DC 24 V DC
Udgangsspænding min 24 V DC
Udgangsspænding max 28 V DC
Udgangsstrøm 3,3 A
Effekt 80 W

Virkningsgrad/Levetid/MTBF
Virkningsgrad ved 120 V AC, fuld belastning. typisk 88 %
Virkningsgrad ved 230 V AC. Middelværdi 87,7 %
Virkningsgrad ved 230 V AC, fuld belastning. typisk 89,8 %
Levetid ved 120 V AC, fuld belastning og +40 ° C 64000 h
Levetid ved 230 V AC, fuld belastning og +40 ° C 77000 h

*Invisible Heading*
MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C 2243000 h

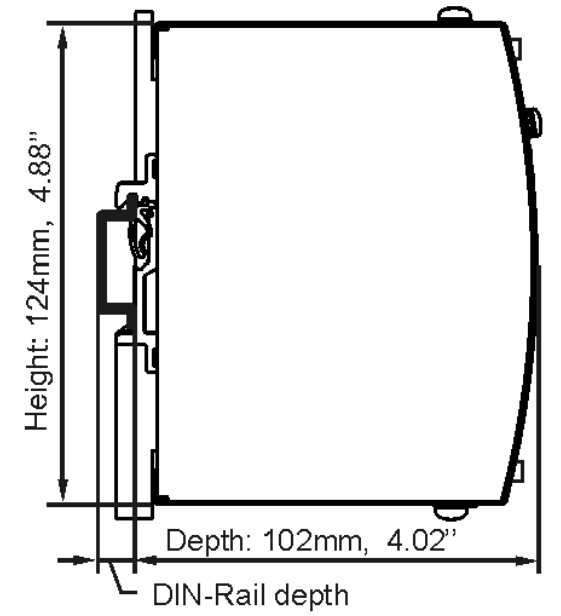

Mål
Bredde 32 mm
Højde 124 mm
Dybde 102 mm
Vægt 0,43 kg

Øvrigt
Godkendelser ABS, CB, CE, CSA US, cRUus, cULus, GL, NEC Class 2
Holdetid ved 120 V AC, fuld belastning. Typisk 29 ms
Holdetid ved 230 V AC, fuld belastning. typisk 120 ms
IP-klasse IP20
Type klemme Skrue
Materiale kapsling Aluminium
Netfrekvens 50-60 ±6 %
Rippel, max 50 mV pp
Serie Dimension C
Strømforbrug ved 120V AC 1,23 A
Strømforbrug ved 230V AC 0,68 A
Reduktion strøm over +60 til +70 ° C 1,8 W/°C
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 60 °C
Type strømforsyning AC-DC
Aktivt transientfilter Ja

Downloads

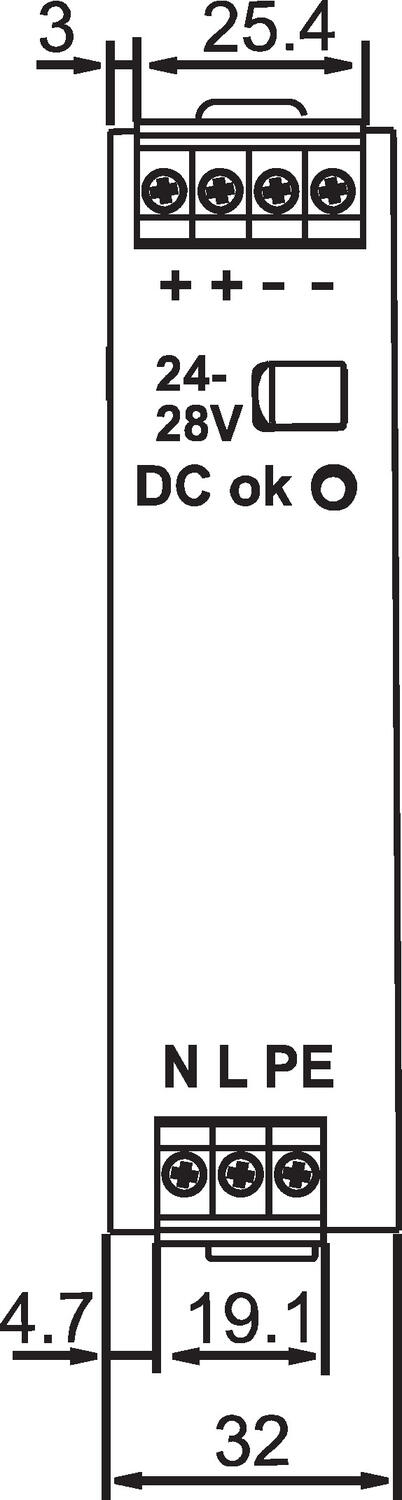

Mål & tilslutninger

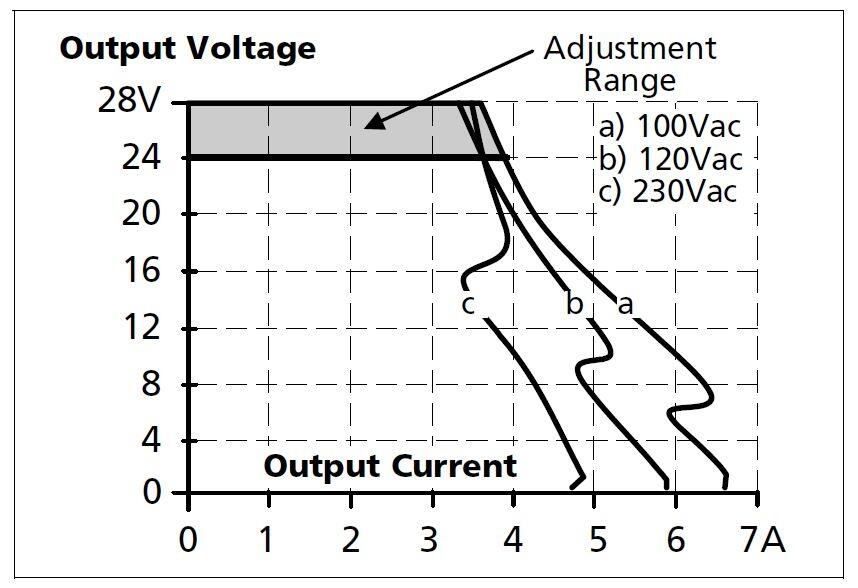

Tekniske illustrationer

Produktbeskrivelse

Dimension C-serien har samme høj kvalitet og pålidelighed som Dimension Q, men med færre tekniske funktioner. Strømforsyningsenhederne har automatisk veksling af 115/230 V AC. Power reserve på 20% muliggør højere strømafbrydelser uden spændingsfald. Denne funktion er især nyttig ved opstart og bro over midlertidige power toppe i applikationen. Effektreserven kan anvendes kontinuerligt op til +45 ° C og kortere perioder fra +45 op til +60 ° C.

Ved kortslutning forlader enheden en konstant høj strøm, hvilket øger chancerne for at slukke sekundære sikringer. Indgangsstrømmen CS5.241 er meget lav, hvilket forenkler valg af primær sikring og ufrivillige tripninger, når flere enheder er tilsluttet til samme fase.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada



Tilbehør

Relaterede produkter

Dis sensor istedet for kviksølvsafbrydere
Tips og guides

Derfor skal du skifte fra kviksølvsafbrydere til DIS-sensorer

I mange år har kviksølvsafbrydere været anvendt i industrien, særligt i lifte og andre tunge maskiner, på grund af deres pålidelighed og holdbarhed. Men med stigende fokus på miljø- og sundhedsrisici er det blevet afgørende at erstatte dem med sikrere alternativer som DIS-sensorer.

Få mere ud af din robot listing
Produktnyheder

Maksimer din robots potentiale med skræddersyede EOAT-løsninger

For at få mest muligt ud af din robot er det vigtigt at have det rette end-of-arm-tooling (EOAT). Skræddersyede EOAT-løsninger kan forbedre effektiviteten, præcisionen og fleksibiliteten i dine automatiseringsprocesser.

Listing for artikel
Produktnyheder

Hygiejnekravene strammes: Hvordan undgår du produktionsstop og kontaminering

Fødevareindustrien står over for stigende krav til hygiejne og effektivitet. En af de største ændringer i branchen kom med 3-A Sanitary Standards opdatering af standard 68-01. Den gør det klart, at traditionelle kugleventiler ikke længere anses for CIP-kompatible.

Lær mere om atex
Tips og guides

Lær mere om ATEX: Sikkerhed i farlige miljøer

ATEX, der står for "Atmosphères Explosibles", er et centralt begreb inden for industriel sikkerhed, især i miljøer med risiko for eksplosion på grund af tilstedeværelsen af brændbart medie som gasser, støv eller dampe.

Pumpeløsninger
Produktnyheder

Discflo: Effektiv pumpeteknologi til krævende opgaver

Effektiv og slidstærk teknologi til spildevand og industri. Håndterer viskøse væsker, slam og store partikler uden tilstopning og kavitation.

GA500 fra yaskawa
Produktnyheder

En frekvensomformer der er god til spildevand

Yaskawa’s GA700-serie kan bruges i mange sammenhænge, og særligt i spildevandsbranchen er den ideel

Favoritter Artikler Indgangsspænding AC Indgangsspænding AC min Indgangsspænding AC max Indgangsspænding DC Indgangsspænding DC min Indgangsspænding DC max Startstrøm ved 120 V AC. typisk Startstrøm ved 230 V AC. typisk Spændingsområde på forsyningen Effektfaktor ved 120 V AC, fuld belastning. typisk Effektfaktor ved 230 V AC, fuld belastning. typisk Antal faser Udgangsspænding DC Udgangsspænding min Udgangsspænding max Udgangsstrøm Effekt Virkningsgrad ved 120 V AC, fuld belastning. typisk Virkningsgrad ved 230 V AC. Middelværdi Virkningsgrad ved 230 V AC, fuld belastning. typisk Levetid ved 120 V AC, fuld belastning og +40 ° C Levetid ved 230 V AC, fuld belastning og +40 ° C MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C Bredde Højde Dybde Vægt Godkendelser Holdetid ved 120 V AC, fuld belastning. Typisk Holdetid ved 230 V AC, fuld belastning. typisk IP-klasse Type klemme Materiale kapsling Netfrekvens Rippel, max Serie Strømforbrug ved 120V AC Strømforbrug ved 230V AC Reduktion strøm over +60 til +70 ° C Temperaturområde uden reduktion fra Temperaturområde uden reduktion til Aktivt transientfilter Conformal coated Pris
Strømforsyning 115/230V AC 24V DC 3,3A
Art:
CS3.241 Kopieret
100-240 V
90 V AC
264 V AC
110-300 V
88 V DC
375 V DC
23 A
45 A
Wide-range
0,61
0,56
1
24 V DC
24 V DC
28 V DC
3,3 A
80 W
88 %
87,7 %
89,8 %
64000 h
77000 h
2243000 h
32 mm
124 mm
102 mm
0,43 kg
ABS, CB, CE, CSA US, cRUus, cULus, GL, NEC Class 2
29 ms
120 ms
IP20
Skrue
Aluminium
50-60 ±6 %
50 mV pp
Dimension C
1,23 A
0,68 A
1,8 W/°C
-25 °C
60 °C
Ja
Power supply
Strømforsyning 115/230V AC 24V DC 5A
Art:
CS5.241 Kopieret
100-120, 200-240 V
90 V AC
264 V AC
3 A
3 A
Auto-select
56
0,47
1
24 V DC
24 V DC
28 V DC
5 A
120 W
89,4 %
87,8 %
90,2 %
58000 h
72000 h
869000 h
32 mm
124 mm
117 mm
0,5 kg
ABS, CB, CE, CSA US, cRUus, cULus, GL
80 ms
78 ms
IP20
Skrue
Aluminium
50-60 ±6 %
50 mV pp
Dimension C
2 A
1,23 A
3 W/°C
-25 °C
60 °C
Ja
Power supply
Strømforsyning 100-240V AC 24V DC 5A
Art:
CS5.241-C1 Kopieret
100-120, 200-240 V
90 V AC
264 V AC
3 A
3 A
Auto-select
56
0,47
1
24 V DC
24 V DC
28 V DC
5 A
120 W
89,4 %
87,8 %
90,2 %
58000 h
72000 h
869000 h
32 mm
124 mm
117 mm
0,5 kg
ABS, CB, CE, CSA US, cRUus, cULus, GL
80 ms
78 ms
IP20
Skrue
Aluminium
50-60 ±6 %
50 mV pp
Dimension C
2 A
1,23 A
3 W/°C
-25 °C
60 °C
Ja
Ja
Power supply
Strømforsyning 100-240V AC 24V DC 5A
Art:
CS5.241-S1 Kopieret
100-120, 200-240 V
90 V AC
264 V AC
3 A
3 A
Auto-select
56
0,47
1
24 V DC
24 V DC
28 V DC
5 A
120 W
89,4 %
87,8 %
90,2 %
58000 h
72000 h
869000 h
32 mm
124 mm
117 mm
0,5 kg
ABS, CB, CE, CSA US, cRUus, cULus, GL
80 ms
78 ms
IP20
Fjederklemme
Aluminium
50-60 ±6 %
50 mV pp
Dimension C
2 A
1,23 A
3 W/°C
-25 °C
60 °C
Ja
Strømforsyning 200-240V AC 24V DC 5A
Art:
CS5.244 Kopieret
2
