CROUZET CONTROL

Tiddsrelæ til panelmontage

Ø22,5 mm

Lille tidsrelæ med aktiveringsforsinkelse, 22,5 mm til panelmontage. Lysdiodeangivelse af tilsluttet forsyningsspænding og aktiveret udgang. Velegnet til f.eks. forsinkelse af udgangen på en PLC, da tiden let kan ændres af maskinoperatørerne. Kan leveres med forskellige tidsintervaller og to spændingsvarianter: 24 V DC og 110-240 V AC/DC.

24 V
Aktiveringsforsinkelse, statisk signal
Funktion A

110/240 V 50/60 Hz
Aktiveringsforsinkelse, statisk signal
Funktion A



Tekniske data

Forsyningsspænding

24 V DC ±30 % (inkl. ripple)
110-240 V AC/DC (50/60 Hz, 85-110 % Un)

Effektforbrug

24 V DC: 1 W

Tidsinterval

Tilgængelige tidsintervaller: 01-1 s, 0,5-10 s, 3-60 s, 0,5-10 m, 3-60 m

Repetitionsnøjagtighed

±0,2 % (under stabile forhold)

Nulstillingstid

Ved tidsberegning: 30 ms

Angivelse

Grøn lysdiode: Tilsluttet forsyningsspænding
Rød lysdiode: Aktiveret udgang (for 110-240 V AC; grøn lysdiode angiver, at tidsberegning er i gang)

Effekt

24 V DC-variant: maks. 30 V DC/200 mA (20 °C), kortslutningsbeskyttet, krybestrøm <0,1 mA
110-240 V AC/DC-variant: maks. 400 mA, min. 10 mA

Indkapslingsklasse

IP65

Temperatur

drift:

-20 °C til +60 °C

opbevaring:

-20 °C til +80 °C

Materiale

ABS ULVO

Vægt

20 g

Godkendelse

Ce-marking

CE-mærket ifølge

EMC: EN50081/EN50082 (EN61000.4.2/4.3/4.4, Level 3) EN55022 Class A,
EN55011 Group 1 Class A LVD: 73/23EØF (IEC529, IEC255-5, IEC664-1)

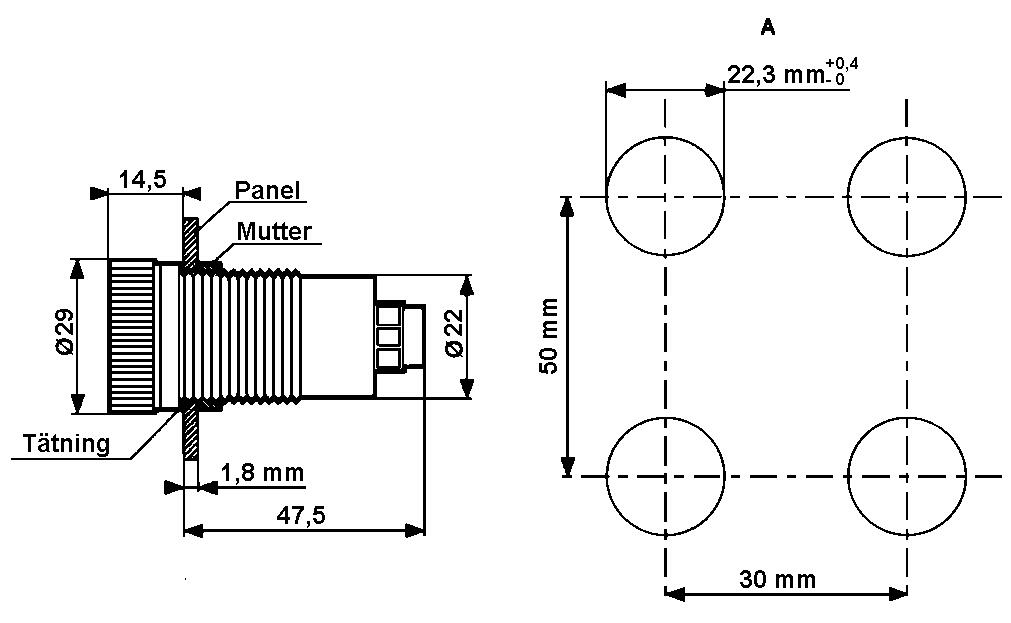

Mål



Tilslutning

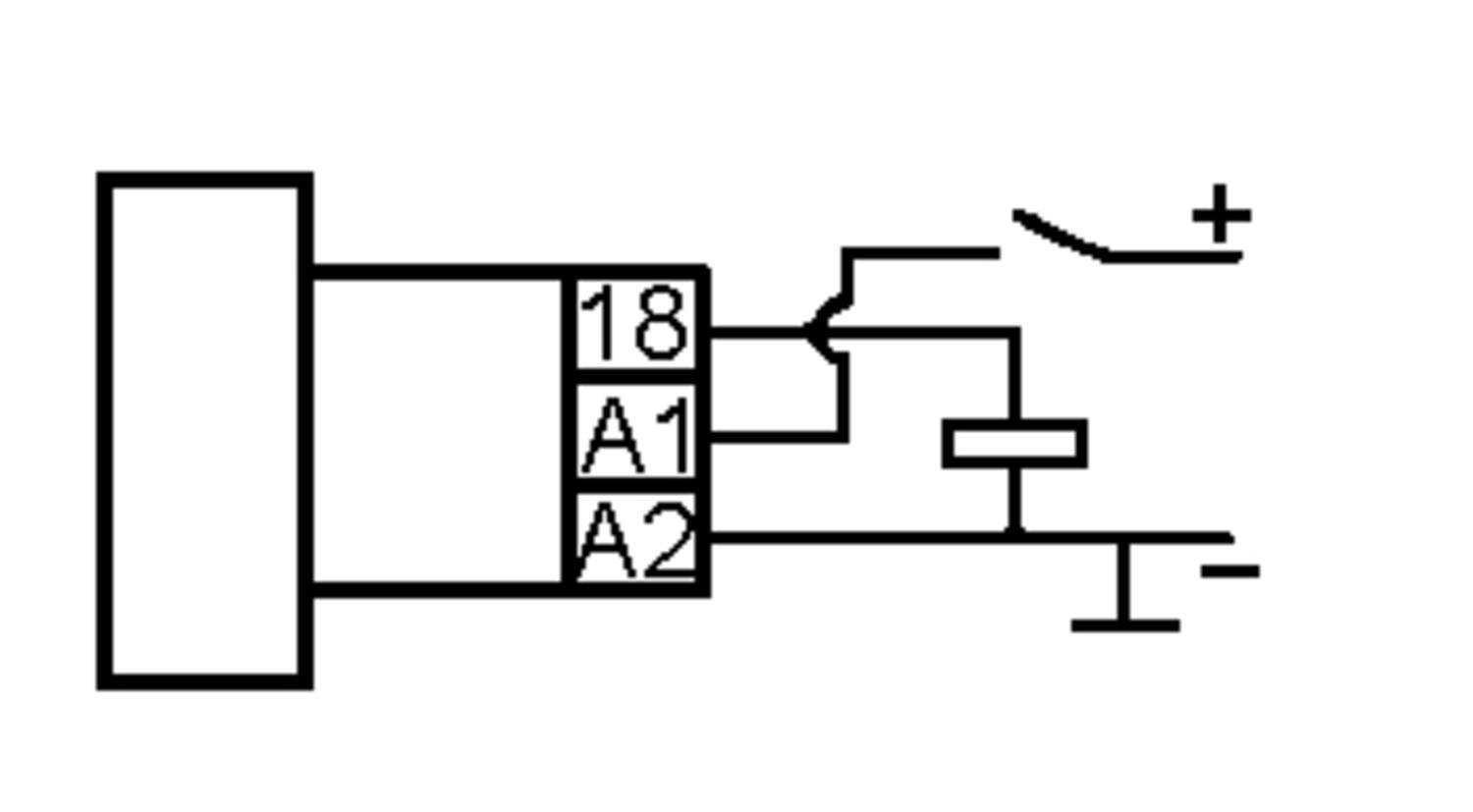

24 V DC udførelse

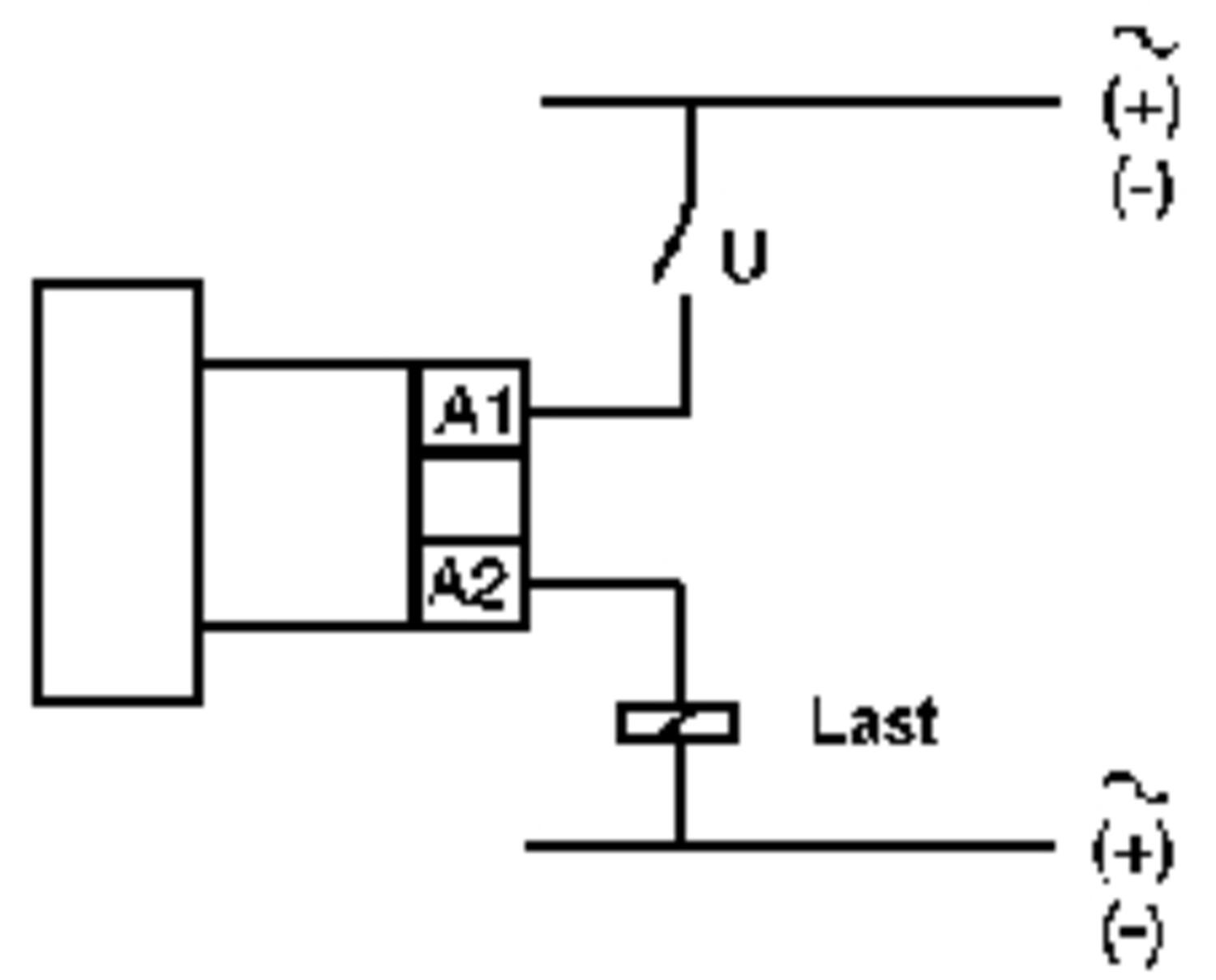

110-240 V AC/DC



Best. nr.

Bestillingsnr.

Beskrivelse

Funktion

Spænding

88901302

MBA, statisk, panelmontage, aktivering, 0,1-1 s

A

24 V DC

88901322

MBA, statisk, panelmontage, aktivering, 0,5-10 s

A

24 V DC

88901328

MBA, statisk, panelmontage, aktivering, 0,5-10 s

A

110-240 V AC/DC

88901342

MBA, statisk, panelmontage, aktivering, 3-60 s

A

24 V DC

88901348

MBA, statisk, panelmontage, aktivering, 3-60 s

A

110-240 V AC/DC

88901372

MBA, statisk, panelmontage, aktivering, 0,5-10 m

A

24 V DC

88901378

MBA, statisk, panelmontage, aktivering, 0,5-10 m

A

110-240 V AC/DC

88901392

MBA, statisk, panelmontage, aktivering, 3-60 m

A

24 V DC

88901398

MBA, statisk, panelmontage, aktivering, 3-60 m

A

110-240 V AC/DC



  • Aktiveringsforsinkelse
  • Statisk udgang
  • Tidsinterval: 0,1 sek til 60 min
