CROUZET CONTROL

Tidsrelæ til panelmontage

48x48 mm, analog

Tidsrelæer med to forskellige funktionsvarianter, hvoraf TMR48U er et flerfunktionsrelæ med funktioner som f.eks. A, B, C, W, G, Ac og Bw. Funktion L har to håndtag, dvs. separate tidsindstillinger til pause- og driftstid. Topolet relæudgang. Direkte aflæsning af tid med to valgfrie skalaer. To lysdioder angiver tilsluttet strøm og relæstatus.

Funktion A

Funktion Ac

Aktiveringsforsinkelse

Aktiverings-/deaktiveringsforsinkelse

Funktion B

Funktion Bw

Justerbar pulslængde

Justerbar pulslængde/Wisch

Funktion C

Funktion G

Deaktiveringsforsinkelse

Doseringstimer

Funktion L

Funktion W

Pause-/driftstid

Deaktiveringsforsinkelse, pulsstyret



Tekniske data

Forsyningsspænding

12-240 V AC/DC

Maks. overspænding

±10 % (DC), -15 %/+10 % (AC)

Effektforbrug

4,8 VA ved 230 V AC
2,5 VA ved 115 V AC
1,1 VA ved 24 V AC
0,5 W ved 24 V DC
0,8 W ved 12 V DC

Tidsinterval

0,02-1,2 s, 0,2-12 m, 0,2-12 t
0,05-3 s, 0,5-30 m, 0,5-30 t
0,2-12 s, 2-120 m, 2-120 t
0,5-30 s, 5-300 m, 5-300 t
0,5-30 s, 5-300 m, 5-300 t
2-120 s, 5-300 s

Repetitionsnøjagtighed

±0,5 % under stabile forhold

Min. puls ved START

25 ms

Min. puls ved GATE

60 ms

Min. puls ved RESET

60 ms

Nulstillingstid

50 ms

Relæudgang

Topolet, skifte AgNi

Brydekapacitet

2000 VA

Maks. strømstyrke

5 A, AC1

Min. strømstyrke

10 mA

Elektrisk levetid

105tilslutninger ved 5 A 250 V AC1

Levetid

30 x 106tilslutninger

Beskyttelsesklasse

Hus: IP40
Front: IP50

Temperatur

Drift: -20 °C til +55 °C
Opbevaring: -40 °C til +70 °C

Husmateriale

Selvslukkende

Vægt

140 g

Godkendelse

Ce-marking, Drawing on approved of UL, Approved of CSA

CE-mærket ifølge

CEI 1812-1, 89/336/EØF

EMC

EN50081-1/2, EN50082-1/2

LVD

72/23/CEE, 93/68/EØF

Montering

Front eller 11-stiftssokkel

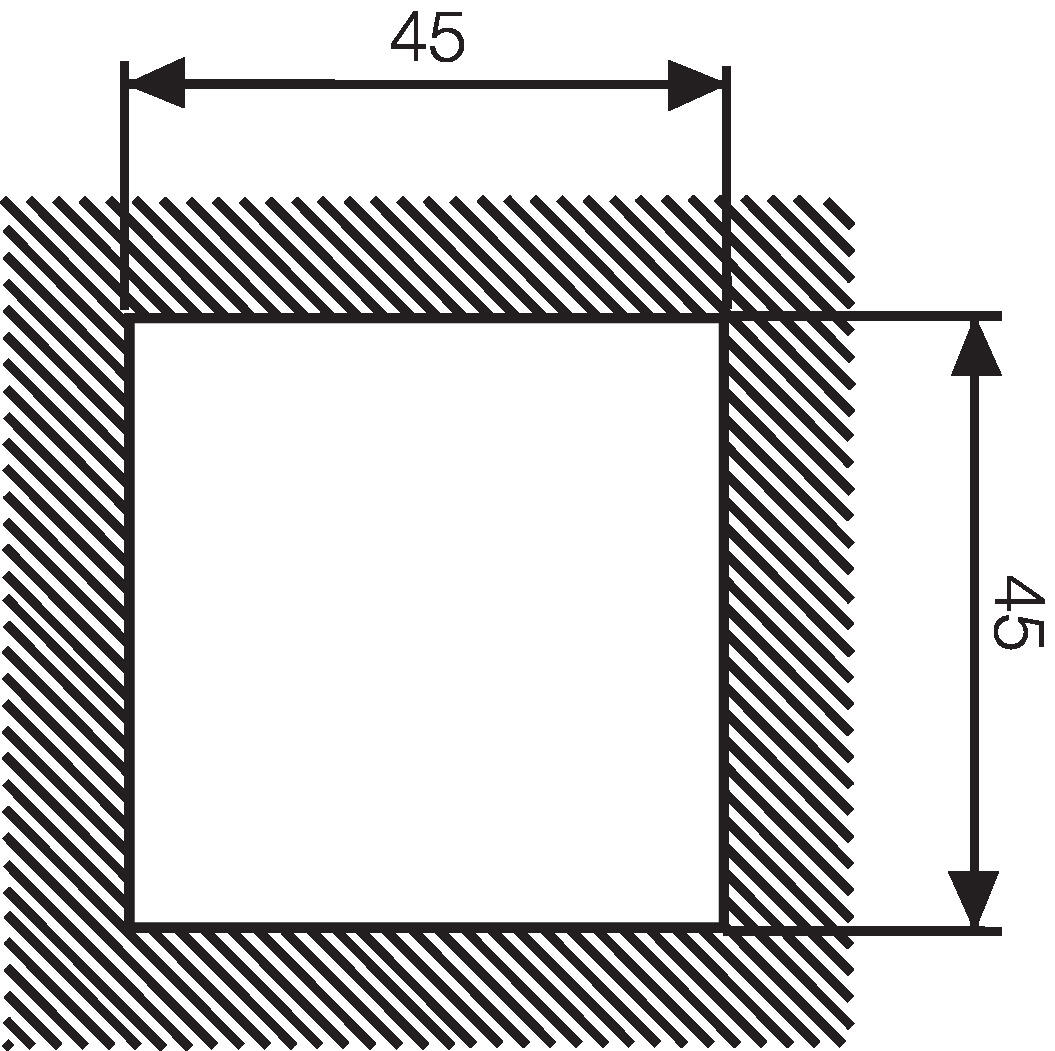

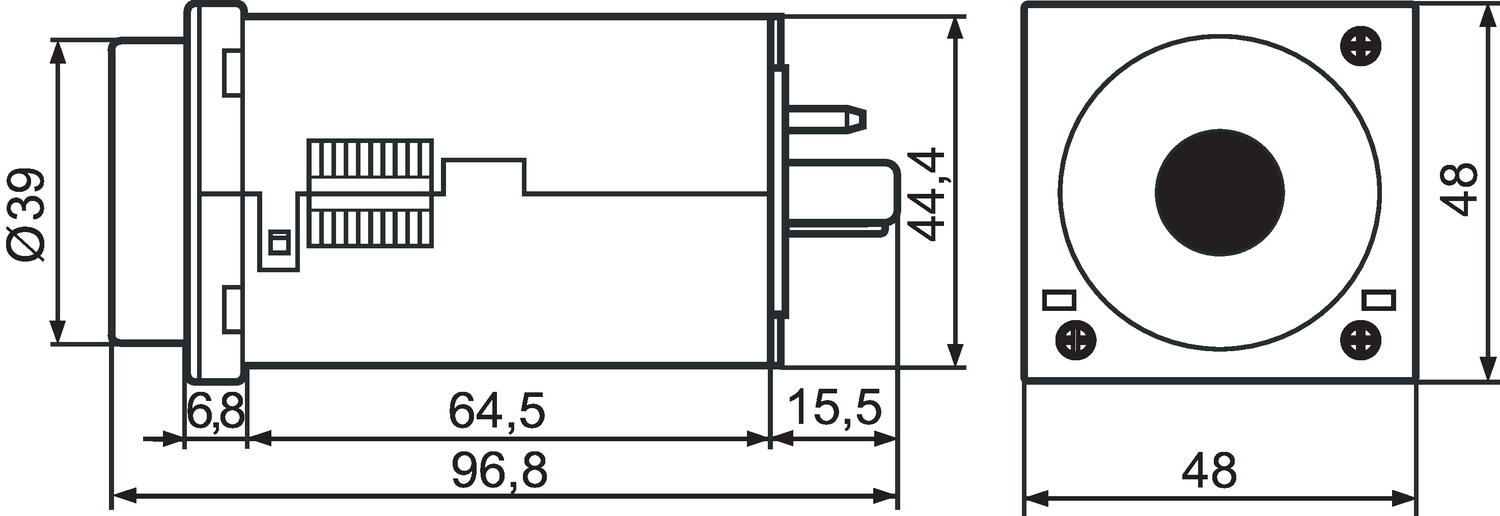

Mål

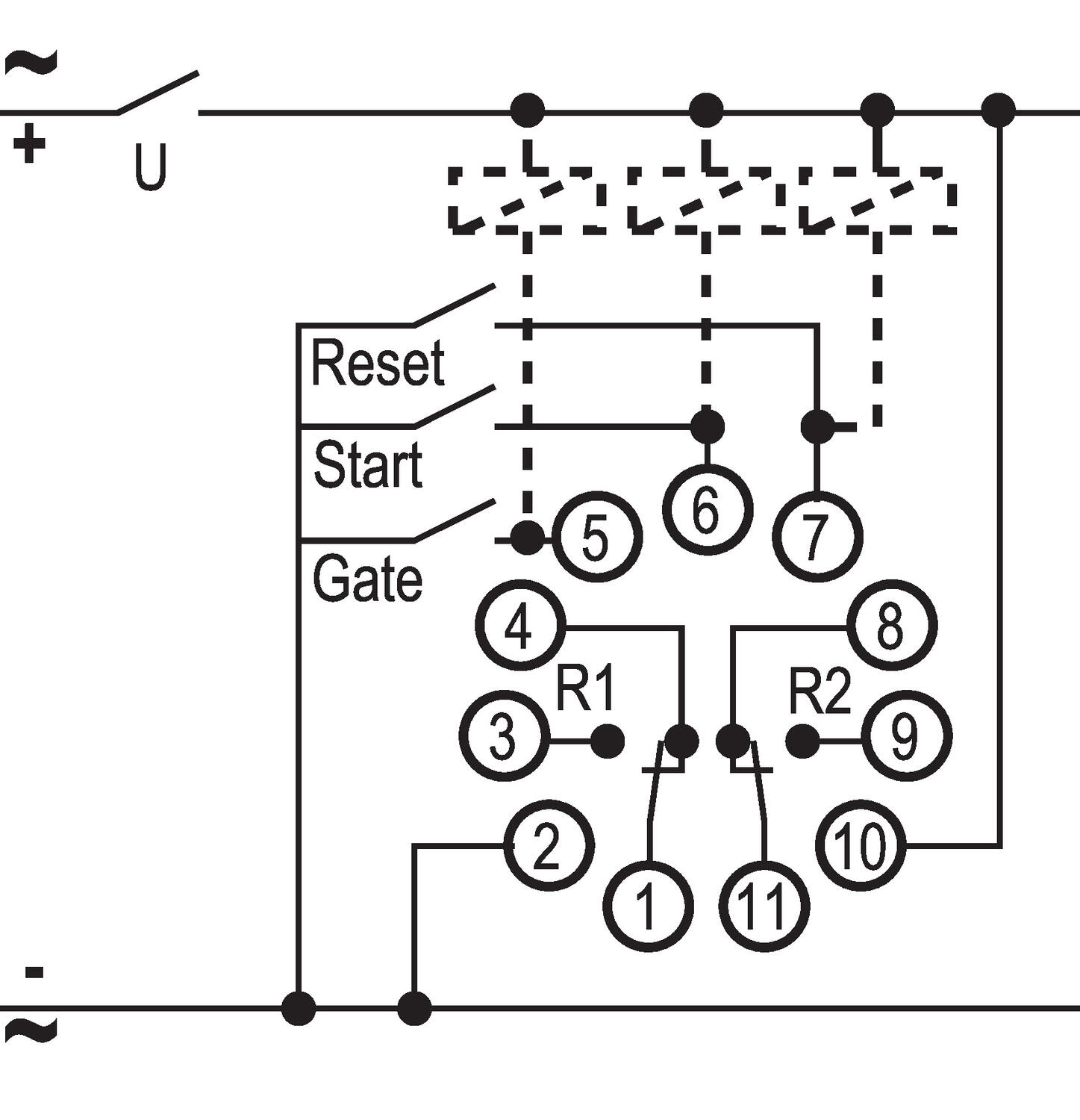

Tilslutning

TMR48U

TMR48L



Best. nr.

Bestillingsnr.

Beskrivelse

Funktion

Spænding

88886016

TMR48U, 2-polet, flerfunktions

A, Ac, B, Bw, C, G, W

12-240 V AC/DC

88886516

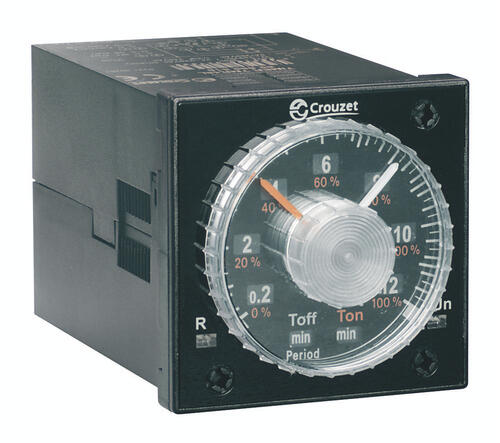

TMR48L, 2-polet, pause-/driftstid

L

12-240 V AC/DC

AZ511

Skruesokkel. 11-stifts, omvendt, til panelmonterede tidsrelæer







  • Multi-/enkeltfunktion
  • Stort håndtag til tidsindstilling
  • 14 tidsintervaller: 0,02 sek – 300 timer
  • Multispænding 12-240 V AC/DC

Udvalgt variant

Crouzet_Control_logo.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Brydeevne 2000 VA
Brydestrøm max 5 A
Forsyningsspænding 12-240V DC / 24-240V AC
Funktion A - Indkobling forsinket, Ac - Tænd/sluk forsinkelse, B - Justerbar pulslængde, Bw - Justerbar pulslængde / wipe, C - Slukning forsinket, G - Doseringstimer, W - Udkobling forsinket pulsstyring
Gentagelsesnøjagtighed 0,5 %
Godkendelser CE, CSA, UL
IP klasse Front IP50
IP klasse kappe IP40
Montering 11 polet sokkel, Panelmontering
Multifunction Ja
Puls ved gate min 60 ms
Puls ved reset min 60 ms
Strøm maks 5 A
Temperaturområde fra -20 °C
Temperaturområde lager fra -40 °C
Temperaturområde lager til 70 °C
Temperaturområde til 50 °C
Tidsinterval 0.02 s - 300h
Udgang Relæ 2 polet C/O
