CROUZET CONTROL

Tidsrelæ til panelmontage

48x48 mm digital

Enkel programmering af funktioner og tid. Programmering kan udføres uden at strømføde tidsrelæet (indbygget batteri). Programmering kan låses, så kun tidsindstillingen kan ændres (kontakt på siden). Aktuel tid, indstillet tid og relæstatus vist på displayet. Parallel last med kontrolindgang er mulig for begge varianter.
Timer 814 : Seks funktioner: A, B, C, D, Di og H. Til blinkfunktioner (D, Di) er aktiverings- og deaktiveringstider ens. Timer 814 har en skifterelækontakt.
Timer 816: Samme funktion som 814. Er også baggrundsbelyst med høj kontrast.
Timer 815: Fire funktioner, alle varianter af aktiveringsforsinkelse med hukommelsesfunktion til brud på forsyningsspænding. Timer 815 har to skifterelækontakter. Ved funktion A1 har et af relæerne en momentan kontaktfunktion.

Timer 814/816





Funktion A
Aktiveringsforsinkelse

Funktion B
Justerbar pulslængde

Funktion C
Deaktiveringsforsinkelse

Function drawing A

Function drawing B

Function drawing C

Funktion D
Blinkfunktion
Aktiverings- og deaktiveringstid ens

Funktion Di
Inverteret blinkfunktion
Aktiverings- og deaktiveringstid ens

Funktion H
Inverteret deaktiveringsforsinkelse

Function drawing D

Function drawing Di

Funktion drawing H

Timer 815







Funktion A1
Aktiveringsforsinkelse
1 tidsskiftekontakt
1 momentan skiftekontakt

Funktion A2
Aktiveringsforsinkelse
2 tidsskiftekontakter

Funktion AM
Aktiveringsforsinkelse
Hukommelse ved tidsforsinkelse
Nulstilling

Funktion AMt
Aktiveringsforsinkelse
Hukommelse ved og efter tidsforsinkelse
Nulstilling

Function drawing A1

Funktion drawing A2

Function drawing AM

Function drawing AMt



Tekniske data

Forsyningsspænding

Type 814: 24, 110-240 V 50/60 Hz og 24 V DC, 12 V DC
Type 815/816: 24 V AC/DC, 220-240 V AC

Tolerance

+10 %/-15 %

Effektforbrug

11 VA ved 230 V AC, 3,5 VA ved 110 V AC 1 VA ved 24 V AC, 0,5 W ved 24 og 12 V DC

Effekt

Skifterelæ, 8 A/250 V AC resistiv last

Brydekapacitet

Maks. 2000 VA/190 W

Min. strømstyrke

100 mA

Maks. tilslutningsfrekvens

600 skift/time med fuld last

Levetid

50x106mekaniske skift, 100.000 skift med fuld last

Tidsinterval

0,01 sek – 9999 timer

Repetitionsnøjagtighed

±0,03 %, ± 20 ms

Visningsnøjagtighed

± 0,03 % ± 20 ms

Minimal pulstid

50 ms

Nulstillingstid

50 ms efter og ved beregning

Temperaturområde

-10 °C til +60 °C

Vægt

100 g

Beskyttelsesklasse

IP65

Isolation

I overensstemmelse med VDE 0110 og IEC225 group C

Beskyttelsesklasse

I overensstemmelse med UTE C20010-IEC529-DIN40050 IEC255 VDE0435-2021

EMC

(G814) IEC801-1, 801-2, 801-3, 801-4, 801-5 og IEC255-4

Godkendelse

Ce-marking, Drawing on approved of UL, Approved of CSA

CE-mærket ifølge

EMC: EN50081/EN50082 (EN61000.4.2/4.3/4.4, Level 3) EN55011 Group 1 Class A LVD: 73/23/EØF



Indstilling

Connection sketch

Connection sketch

For indstilling:
Tryk på knapperne VALID og MODE samtidigt.
Tidsinterval
Vælges her med dekadeknapperne: korrekt tidsinterval.
Op/Ned
Vælges her med dekadeknapperne: Om relæet skal tælle op
eller ned.
Funktion
Vælges her med dekadeknapperne: Aktuel tidsfunktion. For
timer 815: Med funktionerne AM/AMt kan der vælges
LOCK: Ja: Tidsberegning kan ikke nulstilles på fronten.
Nej: Kan nulstilles på fronten. Når indstillingen her er færdig, trykkes på
for at godkende indstillingen.

Dekadeknapper





NB: Skydekontakten under dækslet på relæets side
låser programmering. Kun tiden kan ændres på
fronten. Kontakten i positionen nærmest tilslutningerne:
Låst







Mål

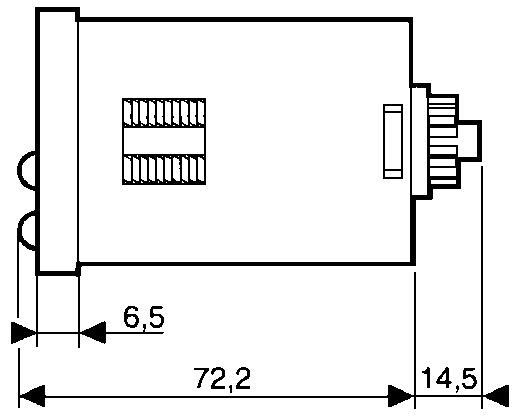

Dimension sketch

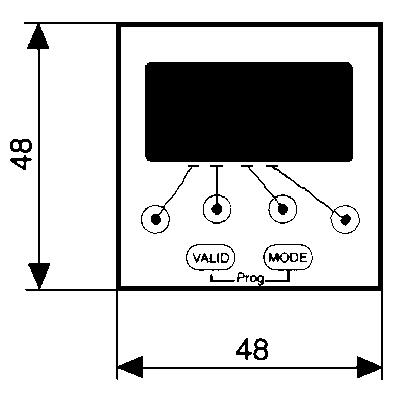

Dimension sketch

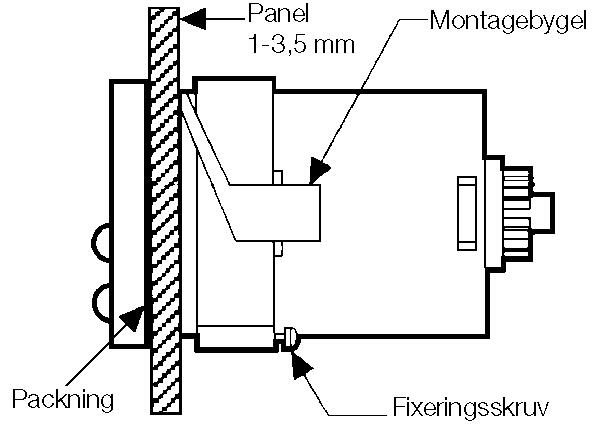

Connection sketch

Dimension sketch

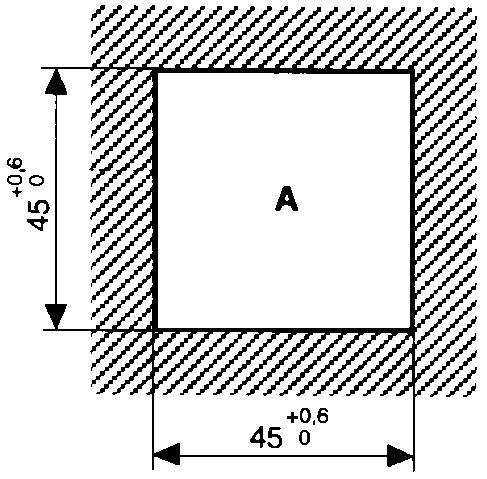

Hulmønster 45x45



Tilslutning

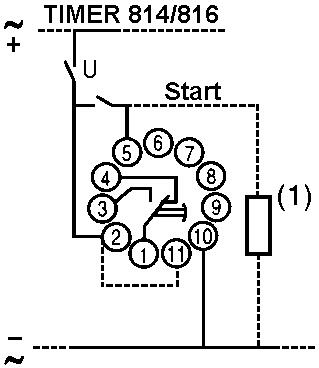

Connection sketch for timer 814/816

Connection sketch for timer 815

24 V: 2-11 opspændt  (88857105 og 88857701). (1)
En last kan tilsluttes parallelt med tidsrelæet.
For 88857801: til 12 V DC opspændt 2-11.

24 V: 2-7 opspændt (88857301) (1)
En last kan tilsluttes parallelt med tidsrelæet.



Best. nr.

Bestillingsnr.

Angivet

Funktion

Spænding

88857103

814, digital, 1-polet, flerfunktions

A, B, C, D, Di, H

12 V DC

88857105

814, digital, 1-polet, flerfunktions

A, B, C, D, Di, H

24 V AC/DC, 240-110 V AC

88857301

815, digital, 2-polet, aktivering

A, AM, AMt

24 V AC/DC, 220-240 V AC

88857701

816, digital, oplyst, 1-polet, flerfunktions

A, B, C, D, Di, H

24 V AC/DC, 220-240 V AC

B12

Skruesokkel. 11-stifts, omvendt, til panelmonterede tidsrelæer







  • Flerfunktions
  • Visning af indstillet og aktuel tid
  • Tidsinterval: 0,01 sek - 9.999 timer
  • Baggrundsbelyst (Timer 816)

Udvalgt variant

Crouzet_Control_logo.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Brydeevne 2000 VA / 80W
Brydestrøm max 8 A
Effektforbrug 0,5 W
Forsyningsspænding AC/DC max 48 V
Forsyningsspænding AC/DC min 24 V
Forsyningsspænding DC max 12 V DC
Forsyningsspænding DC min 12 V DC
Gendannelsestid min 50 ms
Gentagelsesnøjagtighed 0,03 %
Godkendelser CE, Lloyd´s, RoHS, UL
IP klasse Front IP65
Responstid ind 50 ms
Responstid ud 50 ms
Strøm min 0,1 A
Temperaturområde fra -10 °C
Temperaturområde lager fra -30 °C
Temperaturområde lager til 70 °C
Temperaturområde til 60 °C
Tidsinterval 0,01 s - 9999 h
Vægt 100 g

Downloads

Mål & tilslutninger

Produktbeskrivelse

Enkel programmering af funktioner og tid. Programmering kan udføres uden at strømføde tidsrelæet (indbygget batteri). Programmering kan låses, så kun tidsindstillingen kan ændres (kontakt på siden). Aktuel tid, indstillet tid og relæstatus vist på displayet. Parallel last med kontrolindgang er mulig for begge varianter.
Timer 814 : Seks funktioner: A, B, C, D, Di og H. Til blinkfunktioner (D, Di) er aktiverings- og deaktiveringstider ens. Timer 814 har en skifterelækontakt.
Timer 816: Samme funktion som 814. Er også baggrundsbelyst med høj kontrast.
Timer 815: Fire funktioner, alle varianter af aktiveringsforsinkelse med hukommelsesfunktion til brud på forsyningsspænding. Timer 815 har to skifterelækontakter. Ved funktion A1 har et af relæerne en momentan kontaktfunktion.

Timer 814/816





Funktion A
Aktiveringsforsinkelse

Funktion B
Justerbar pulslængde

Funktion C
Deaktiveringsforsinkelse

Function drawing A

Function drawing B

Function drawing C

Funktion D
Blinkfunktion
Aktiverings- og deaktiveringstid ens

Funktion Di
Inverteret blinkfunktion
Aktiverings- og deaktiveringstid ens

Funktion H
Inverteret deaktiveringsforsinkelse

Function drawing D

Function drawing Di

Funktion drawing H

Timer 815







Funktion A1
Aktiveringsforsinkelse
1 tidsskiftekontakt
1 momentan skiftekontakt

Funktion A2
Aktiveringsforsinkelse
2 tidsskiftekontakter

Funktion AM
Aktiveringsforsinkelse
Hukommelse ved tidsforsinkelse
Nulstilling

Funktion AMt
Aktiveringsforsinkelse
Hukommelse ved og efter tidsforsinkelse
Nulstilling

Function drawing A1

Funktion drawing A2

Function drawing AM

Function drawing AMt



Tekniske data

Forsyningsspænding

Type 814: 24, 110-240 V 50/60 Hz og 24 V DC, 12 V DC
Type 815/816: 24 V AC/DC, 220-240 V AC

Tolerance

+10 %/-15 %

Effektforbrug

11 VA ved 230 V AC, 3,5 VA ved 110 V AC 1 VA ved 24 V AC, 0,5 W ved 24 og 12 V DC

Effekt

Skifterelæ, 8 A/250 V AC resistiv last

Brydekapacitet

Maks. 2000 VA/190 W

Min. strømstyrke

100 mA

Maks. tilslutningsfrekvens

600 skift/time med fuld last

Levetid

50x106mekaniske skift, 100.000 skift med fuld last

Tidsinterval

0,01 sek – 9999 timer

Repetitionsnøjagtighed

±0,03 %, ± 20 ms

Visningsnøjagtighed

± 0,03 % ± 20 ms

Minimal pulstid

50 ms

Nulstillingstid

50 ms efter og ved beregning

Temperaturområde

-10 °C til +60 °C

Vægt

100 g

Beskyttelsesklasse

IP65

Isolation

I overensstemmelse med VDE 0110 og IEC225 group C

Beskyttelsesklasse

I overensstemmelse med UTE C20010-IEC529-DIN40050 IEC255 VDE0435-2021

EMC

(G814) IEC801-1, 801-2, 801-3, 801-4, 801-5 og IEC255-4

Godkendelse

Ce-marking, Drawing on approved of UL, Approved of CSA

CE-mærket ifølge

EMC: EN50081/EN50082 (EN61000.4.2/4.3/4.4, Level 3) EN55011 Group 1 Class A LVD: 73/23/EØF



Indstilling

Connection sketch

Connection sketch

For indstilling:
Tryk på knapperne VALID og MODE samtidigt.
Tidsinterval
Vælges her med dekadeknapperne: korrekt tidsinterval.
Op/Ned
Vælges her med dekadeknapperne: Om relæet skal tælle op
eller ned.
Funktion
Vælges her med dekadeknapperne: Aktuel tidsfunktion. For
timer 815: Med funktionerne AM/AMt kan der vælges
LOCK: Ja: Tidsberegning kan ikke nulstilles på fronten.
Nej: Kan nulstilles på fronten. Når indstillingen her er færdig, trykkes på
for at godkende indstillingen.

Dekadeknapper





NB: Skydekontakten under dækslet på relæets side
låser programmering. Kun tiden kan ændres på
fronten. Kontakten i positionen nærmest tilslutningerne:
Låst







Mål

Dimension sketch

Dimension sketch

Connection sketch

Dimension sketch







Hulmønster 45x45



Tilslutning

Connection sketch for timer 814/816

Connection sketch for timer 815

24 V: 2-11 opspændt  (88857105 og 88857701). (1)
En last kan tilsluttes parallelt med tidsrelæet.
For 88857801: til 12 V DC opspændt 2-11.

24 V: 2-7 opspændt (88857301) (1)
En last kan tilsluttes parallelt med tidsrelæet.



Best. nr.

Bestillingsnr.

Angivet

Funktion

Spænding

88857103

814, digital, 1-polet, flerfunktions

A, B, C, D, Di, H

12 V DC

88857105

814, digital, 1-polet, flerfunktions

A, B, C, D, Di, H

24 V AC/DC, 240-110 V AC

88857301

815, digital, 2-polet, aktivering

A, AM, AMt

24 V AC/DC, 220-240 V AC

88857701

816, digital, oplyst, 1-polet, flerfunktions

A, B, C, D, Di, H

24 V AC/DC, 220-240 V AC

B12

Skruesokkel. 11-stifts, omvendt, til panelmonterede tidsrelæer
