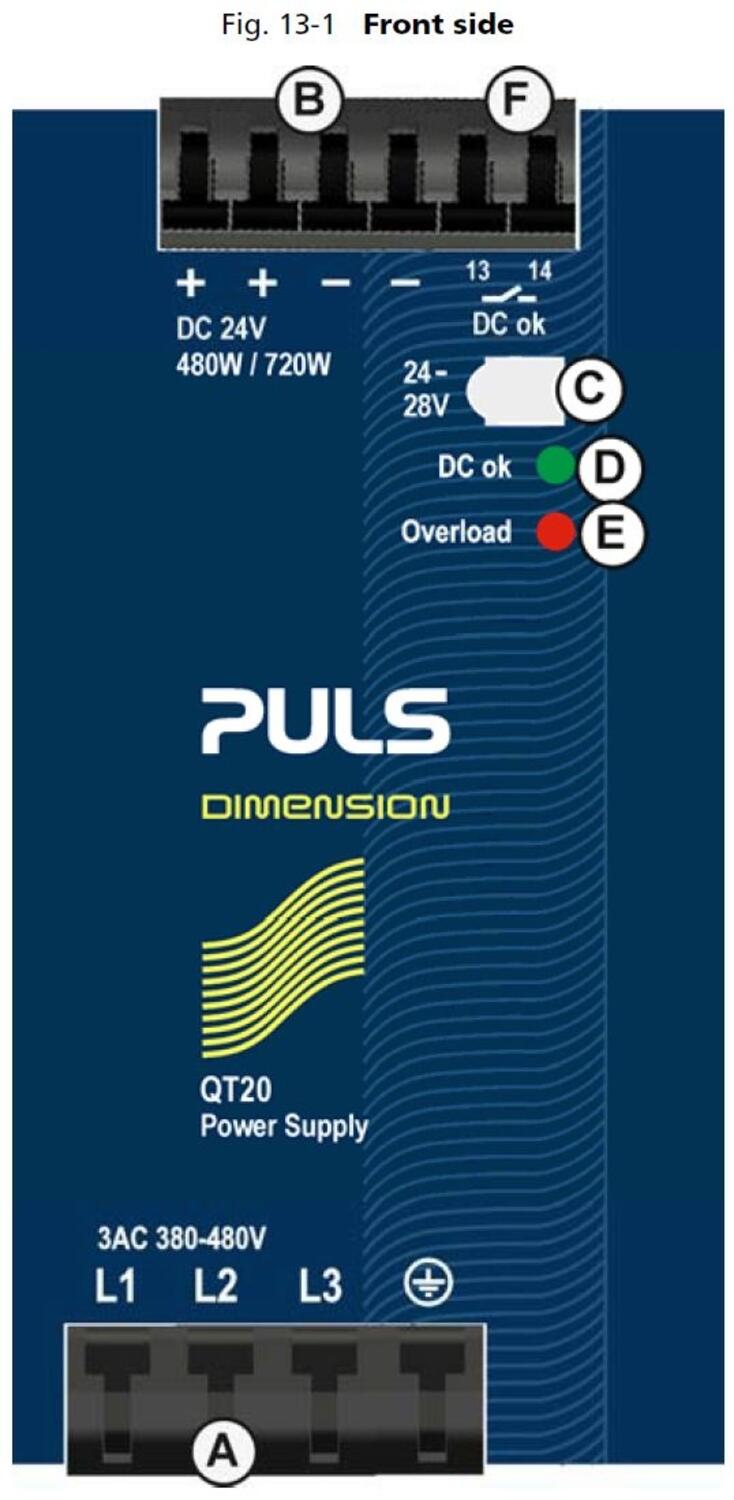

3-faset, 24 V DC, 20A Strømforsyning

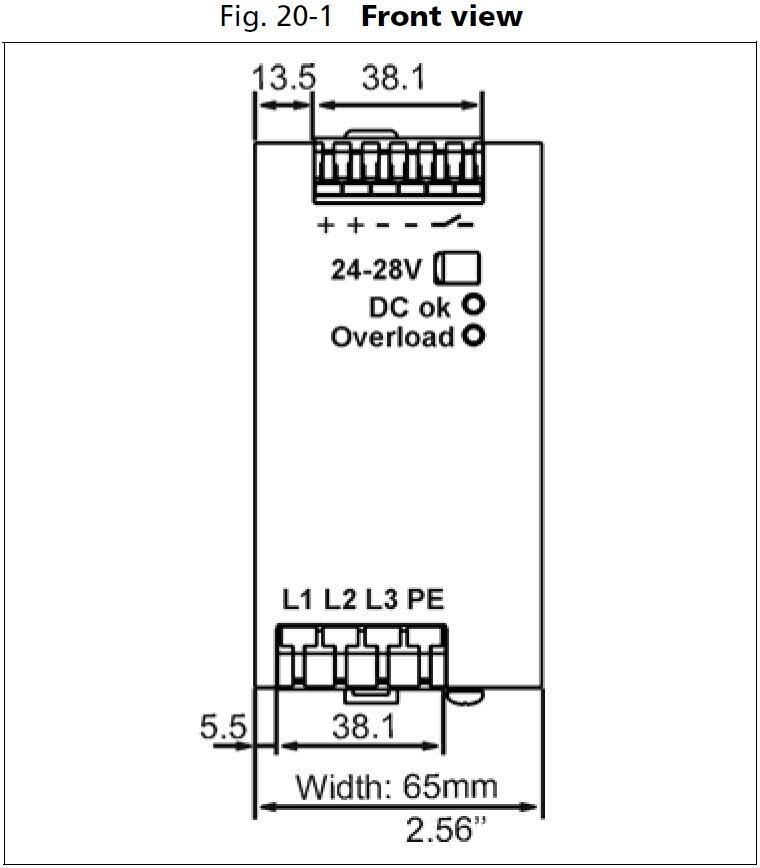

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Enheden har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi. Bonuseffekten giver en ekstra 50 % reserve med fastholdt 24 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme.

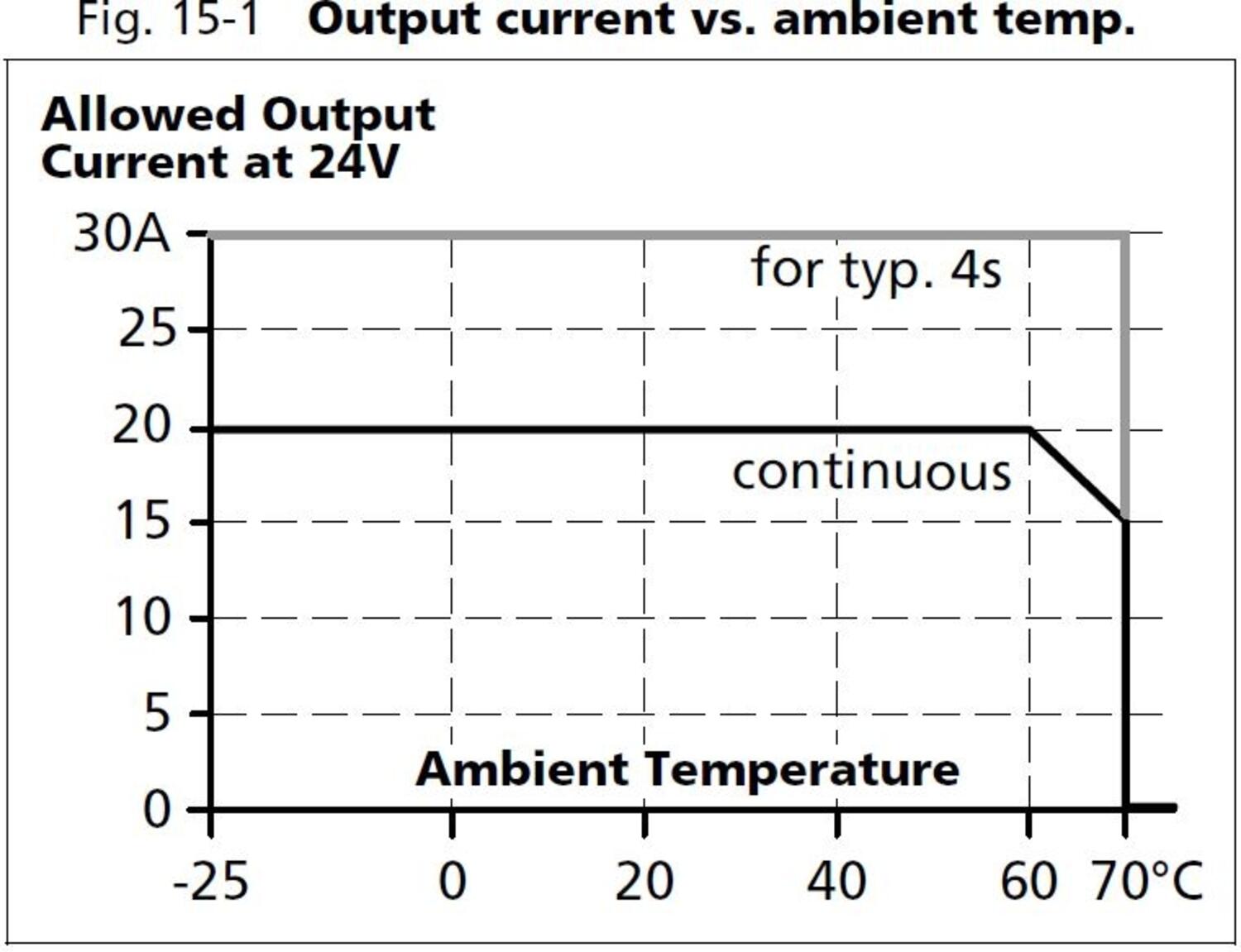

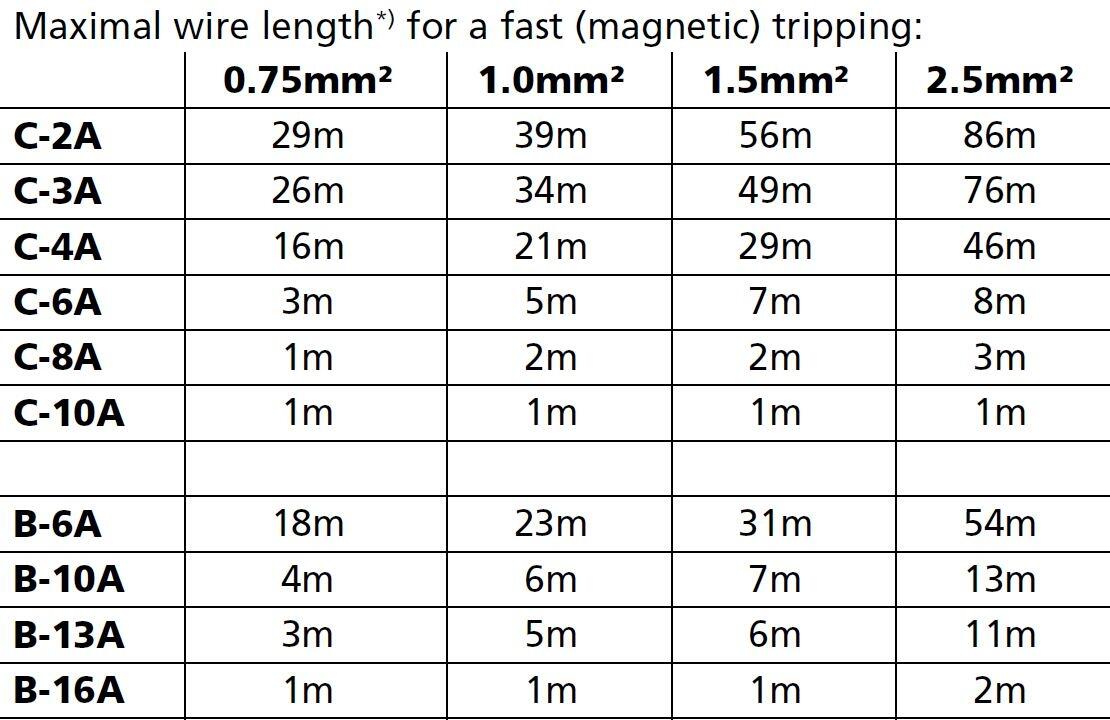

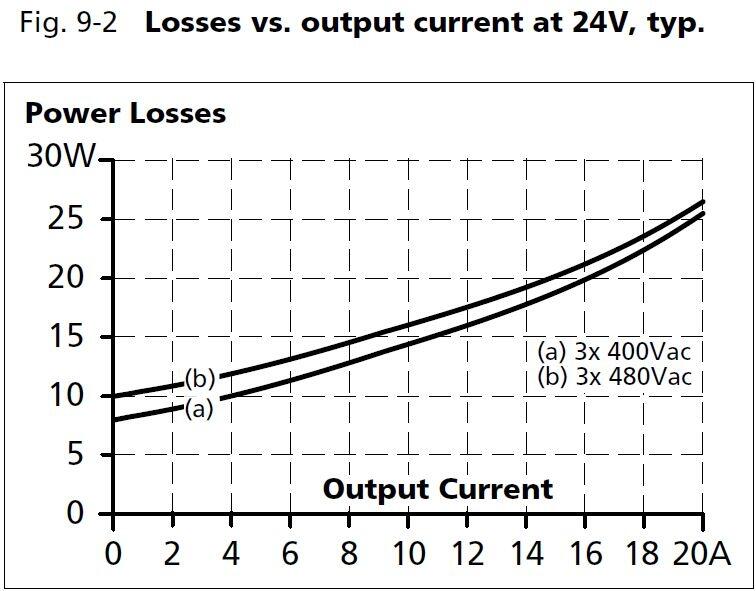

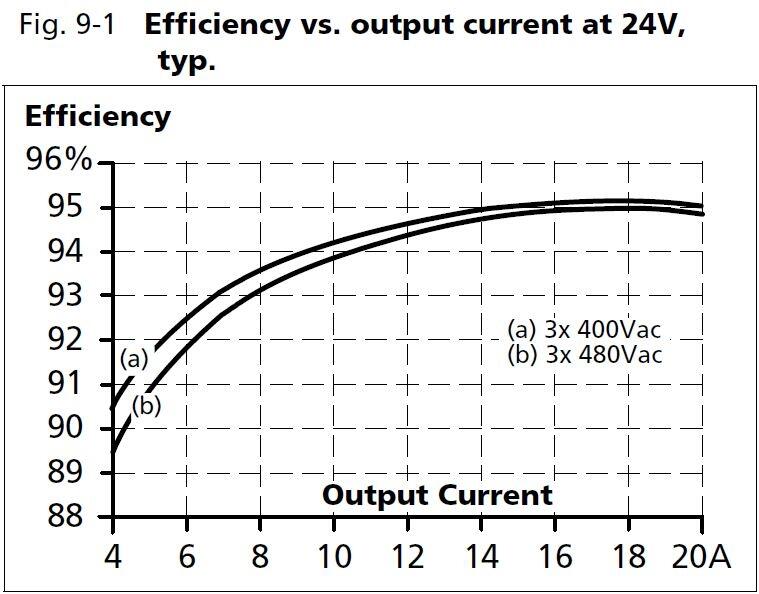

Enheden leverer også en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af enheden og ledningsføringen. En høj effektivitet giver en lang levetid og lave temperaturer. Strømforsyningen kan tilsluttes til 2-faset drift med Inom op til 40 °C. Belastningsstrømmen skal reduceres ved højere temperaturer.

Bonuseffekt

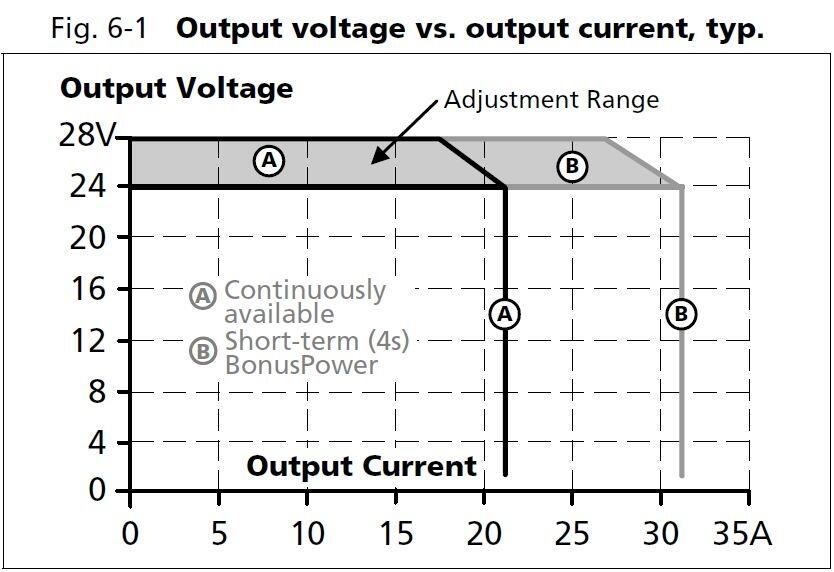

Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.

Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af I_nom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
