MOTECK
FD60
Lineær aktuator

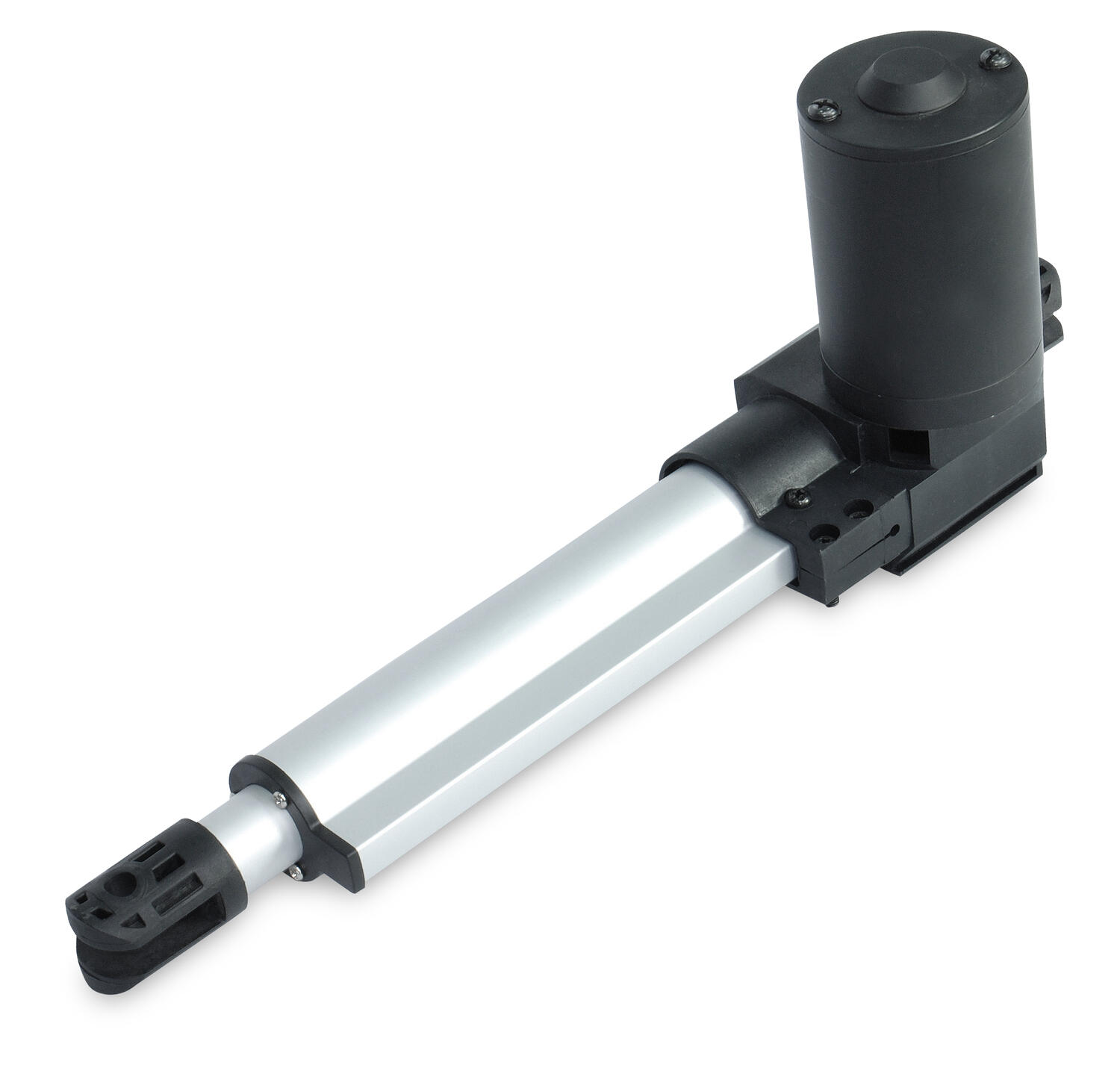

FD60 er en lineær aktuator fra vores taiwanesiske leverandør Moteck. FD60 er en stille og kraftfuld aktuator, der er ideel i møbel- og medicoindustrien. Kan fåes med håndbetjening, kontrolbokse og strømforsyning. | ||||||||
Spænding | 12 / 24 VDC | |||||||
Maks. trykkraft | 6000 N | |||||||
Maks. trækkraft | 5000 N | |||||||
Maks. hastighed uden last | 17 mm/s | |||||||
Standard slaglængde | 50 - 300 mm | |||||||
Arbejdscyklus | 10% (f. eks. arbejde i 1 min, vile i 3 min) | |||||||
IP-klasse | 42 | |||||||
Min. tilbagetrukket længde | 160 mm + slaglængde | |||||||
Cerifikat | EN55014-1 | |||||||
Indbyggede limit swiches | Ja | |||||||
Tilvalg | Hall sensor | |||||||
Push only | ||||||||
Sikkerhedsmøtrik | ||||||||
Lydniveau | ≤ 50dB | |||||||
| ||||||||
Aktuatortype | Maks. trykkraft (N) | Maks. trækkraft (N) | Maks. hastighed (mm/s) | Strøm (A) | ||||
Uden last | Fuld last | Uden last | Fuld last | |||||
12V | 24V | 12V | 24V | |||||
FD60-XX-F3-XXX.XXX | 6000 | 4000 | 4,1 | 2,8 | 1,2 | 0,3 | 5,2 | 2,6 |
FD60-XX-A4-XXX.XXX | 6000 | 4000 | 4,2 | 2,9 | 0,8 | 0,3 | 5,4 | 2,7 |
FD60-XX-F4-XXX.XXX | 5000 | 3500 | 5,5 | 4,4 | 0,8 | 0,3 | 5,6 | 2,8 |
FD60-XX-A6-XXX.XXX | 4000 | 3000 | 6,2 | 3,8 | 0,4 | 0,4 | 5,0 | 2,5 |
FD60-XX-F6-XXX.XXX | 4000 | 3000 | 8,2 | 6,6 | 1,0 | 0,4 | 5,6 | 2,8 |
FD60-XX-A8-XXX.XXX | 3000 | 2500 | 8,3 | 5,0 | 0,6 | 0,3 | 5,4 | 2,7 |
FD60-XX-F8-XXX.XXX | 3000 | 2500 | 11,0 | 8,2 | 1,0 | 0,4 | 5,8 | 2,9 |
FD60-XX-AG-XXX.XXX | 1500 | 1500 | 16,6 | 12,2 | 0,4 | 0,3 | 5,6 | 2,8 |
| ||||||||
Datablad | ||||||||
Tegning | ||||||||
Bestillingsnøgle
For mere information om produkt og anvendelsesmuligheder kontakt produktschef Paw Christensen på [email protected] eller tlf. 48 10 64 05.
| |||||||
Bestillingsnøgle | |||||||
| Spænding | Motor/spindletype | Min. længde | Maks. længde | Beslag stempelstang | Endebeslag | Tilvalg |
FD60 | -XX | -XX | -XXX | .XXX | -CX | X | -XXX |
| 12 : 12V DC | F3 | A + slaglængde | Slaglængde + min. længde | 1 : Plasthul ø8, ø10, ø12 mm | 1 : Plasthul ø8, ø10, ø12 mm | HS3 : 1 hallsensor |
| 24 : 24V DC | A4 |
|
| 2 : Messing ø10 | 2: Metalhul ø10 mm | HS4 : 2 hallsensorer |
|
| F4 |
|
| 3 : hul ø10 mm | 3 : Metal+plastbøsning ø10 mm | PO : Push only |
|
| A6 |
|
| 4 : ovalt hul ø8 x 20 mm |
| SN : Sikkerhedsmøtrik |
|
| F6 |
|
| 5 : Metalhul ø10 mm |
|
|
|
| A8 |
|
| 6 : forstærket plast ø10 mm |
|
|
|
| F8 |
|
| 7 : nylon bøsning ø10 mm |
|
|
|
| AG |
|
| 8 : metalhul ø8, ø10, ø12 mm |
|
|
- 12 / 24 VDC
- Maks. trykkraft: 5000N
- Arbejdscyklus: 10%
- Maks. hastighed uden last: 16,6 mm/s
Udvalgt variant
Udvalgt variant
Specifikationer
| Back drive force | 5000 N |
|---|---|
| Driftscyklus | 10 % |
| Forsyningsspænding | 12 V DC, 24 V DC |
| IP-klasse | IP42 |
| Leverandør | MOTECK |
| Lydniveau | 50 dB |
| Max. hastighed | 4,2 mm/s |
| Slaglængde max. | 300 mm |
|---|---|
| Slaglængde min. | 50 mm |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 65 °C |
| Trækkraft max | 4000 N |
| Trykkraft max | 6000 N |
Produktbeskrivelse
FD60 er en lineær aktuator fra vores taiwanesiske leverandør Moteck. FD60 er en stille og kraftfuld aktuator, der er ideel i møbel- og medicoindustrien. Kan fåes med håndbetjening, kontrolbokse og strømforsyning. | ||||||||
Spænding | 12 / 24 VDC | |||||||
Maks. trykkraft | 6000 N | |||||||
Maks. trækkraft | 5000 N | |||||||
Maks. hastighed uden last | 17 mm/s | |||||||
Standard slaglængde | 50 - 300 mm | |||||||
Arbejdscyklus | 10% (f. eks. arbejde i 1 min, vile i 3 min) | |||||||
IP-klasse | 42 | |||||||
Min. tilbagetrukket længde | 160 mm + slaglængde | |||||||
Cerifikat | EN55014-1 | |||||||
Indbyggede limit swiches | Ja | |||||||
Tilvalg | Hall sensor | |||||||
Push only | ||||||||
Sikkerhedsmøtrik | ||||||||
Lydniveau | ≤ 50dB | |||||||
| ||||||||
Aktuatortype | Maks. trykkraft (N) | Maks. trækkraft (N) | Maks. hastighed (mm/s) | Strøm (A) | ||||
Uden last | Fuld last | Uden last | Fuld last | |||||
12V | 24V | 12V | 24V | |||||
FD60-XX-F3-XXX.XXX | 6000 | 4000 | 4,1 | 2,8 | 1,2 | 0,3 | 5,2 | 2,6 |
FD60-XX-A4-XXX.XXX | 6000 | 4000 | 4,2 | 2,9 | 0,8 | 0,3 | 5,4 | 2,7 |
FD60-XX-F4-XXX.XXX | 5000 | 3500 | 5,5 | 4,4 | 0,8 | 0,3 | 5,6 | 2,8 |
FD60-XX-A6-XXX.XXX | 4000 | 3000 | 6,2 | 3,8 | 0,4 | 0,4 | 5,0 | 2,5 |
FD60-XX-F6-XXX.XXX | 4000 | 3000 | 8,2 | 6,6 | 1,0 | 0,4 | 5,6 | 2,8 |
FD60-XX-A8-XXX.XXX | 3000 | 2500 | 8,3 | 5,0 | 0,6 | 0,3 | 5,4 | 2,7 |
FD60-XX-F8-XXX.XXX | 3000 | 2500 | 11,0 | 8,2 | 1,0 | 0,4 | 5,8 | 2,9 |
FD60-XX-AG-XXX.XXX | 1500 | 1500 | 16,6 | 12,2 | 0,4 | 0,3 | 5,6 | 2,8 |
| ||||||||
Datablad | ||||||||
Tegning | ||||||||
Bestillingsnøgle
For mere information om produkt og anvendelsesmuligheder kontakt produktschef Paw Christensen på [email protected] eller tlf. 48 10 64 05.
| |||||||
Bestillingsnøgle | |||||||
| Spænding | Motor/spindletype | Min. længde | Maks. længde | Beslag stempelstang | Endebeslag | Tilvalg |
FD60 | -XX | -XX | -XXX | .XXX | -CX | X | -XXX |
| 12 : 12V DC | F3 | A + slaglængde | Slaglængde + min. længde | 1 : Plasthul ø8, ø10, ø12 mm | 1 : Plasthul ø8, ø10, ø12 mm | HS3 : 1 hallsensor |
| 24 : 24V DC | A4 |
|
| 2 : Messing ø10 | 2: Metalhul ø10 mm | HS4 : 2 hallsensorer |
|
| F4 |
|
| 3 : hul ø10 mm | 3 : Metal+plastbøsning ø10 mm | PO : Push only |
|
| A6 |
|
| 4 : ovalt hul ø8 x 20 mm |
| SN : Sikkerhedsmøtrik |
|
| F6 |
|
| 5 : Metalhul ø10 mm |
|
|
|
| A8 |
|
| 6 : forstærket plast ø10 mm |
|
|
|
| F8 |
|
| 7 : nylon bøsning ø10 mm |
|
|
|
| AG |
|
| 8 : metalhul ø8, ø10, ø12 mm |
|
|
