LOVATO
Multi instrument til tavlemontering
DMG600, DMG610

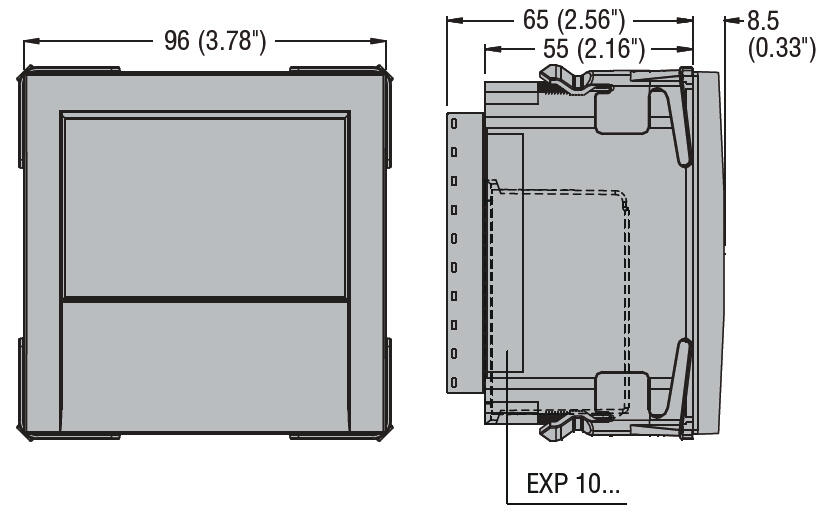

DMG 600 og DMG 610 multi-instrument blander optimal brugervenlighed med en lang række avancerede funktioner. DMG 600 og DMG 610 monteres let i panelet uden værktøj.
På bagsiden af enhederne er der plads til et stk udvidelsesmodul fra EXP serien. Udvidelsesmodulet muliggør valg af kommunikation eller yderligere indgange / udgange. Foran er der en IR-forbindelse, der giver mulighed for hurtigere programmering eller download via USB eller WiFi dongle. Programmering og download kan gøres med de frie softwareprogrammer Xpress eller sam1. Sam1 er tilgængelig for både iOS og Android-enheder, der muliggør at DMG 600 og DMG 610 nemt kan programmeres med din smartphone eller tablet. Et program kan kopieres og gemmes for derefter overføres til flere enheder.
Et baggrundsbelyst LCD-skærm gør det nemmere at læse målingerne og information.
DMG610 er udstyret med RS485 kommunikation med Modbus-protokol der tillader fjernovervågning af fx. Synergy.
Oversigt over tilgængelige sider:
Side | Beskrivelse (navigation udføres med pil op/ned) | Underliggende sider, vælges ved hjælp af | |||
1 | Fase-fase spænding - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV | HI | LO | AV |
|
2 | Fase-N spænding - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
|
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD |
6 | Tilsyneladende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
|
9 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
13 | Fase-fase samlede spændings harmoniske indhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
|
14 | Fase-fase spændings harmoniske indhold | H2...H15 | |||
15 | Fase-N samlede spændings harmoniske indhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
|
16 | Fas-N spændings harmoniske indhold | H2...H15 | |||
17 | Løbende harmoniske indhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
|
18 | Harmoniske strømme | H2...H15 | |||
19-24 | Energimålere - kWh+, kWh- L1, L2, L3 | TOT | PAR | ||
25-30 | Energimålere - kvarh+, kvarh- L1, L2, L3 | TOT | PAR | ||
31 | Drifttidsmålere | TOT | PAR | ||
35 | Information om model, version og serienummer |
| |||
HI = Højeste registrerede værdi
LO = Laveste registrerede værdi
AV = Middelværdi
MD = Max. behov
GR = Søjlediagram
PARTIAL = Brøktal kan nulstilles af brugeren.
Nogle sider vises kun, når funktionen af disse er aktiveret, såsom sider for alarmer og specificerede grænser.
For mere information, kontakt OEM Automatic Klitsø, produktområde El-tavle.
- Ikon-baseret LCD display
- Udvidelsesmuligheder
- Version med RS485
- Programmerbar via app
Udvalgt variant
Udvalgt variant
Specifikationer
| Anbefalet sikring | F1A (hurtig) |
|---|---|
| Antal ekspansionsmoduler maks | 1 pc |
| Effektforbrug | 2 W |
| Effektforbrug | 5 VA |
| Forsyningsspænding AC max | 440 V AC |
| Forsyningsspænding AC min | 100 V AC |
| Forsyningsspænding DC max | 250 V DC |
| Forsyningsspænding DC min | 110 V DC |
| Frekvens max | 65 Hz |
| Frekvens min | 45 Hz |
| Godkendelser | CSA C22.2-N°61010-1, EN61000-6-2, EN61000-6-4, EN61010-1, UL 61010-1 |
| IP klasse Front | IP54 |
| IP klasse tilslutning | IP20 |
| Kan udvides | Ja |
| Montage | Panelmontering |
| Målenøjagtighed Aktiv energi | IEC/EN 62053-21 Class 1 |
| Målenøjagtighed reaktiv energi | IEC/EN 62053-23 Class 2 |
|---|---|
| Målenøjagtighed spænding (L-L) | ±0,5 % (50...830 V AC) |
| Målenøjagtighed spænding (L-N) | ±0,5 % (50...480 V AC) |
| Målenøjagtighed strøm | ±0,5 % (0,1...1,2 x In) |
| Måleområde strøm | For 5 A-skala: 0,025 ... 6 A. For 1 A-skala: 0,025 ... 1,2 A. |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Temperaturområde lager fra | -30 °C |
| Temperaturområde lager til | 80 °C |

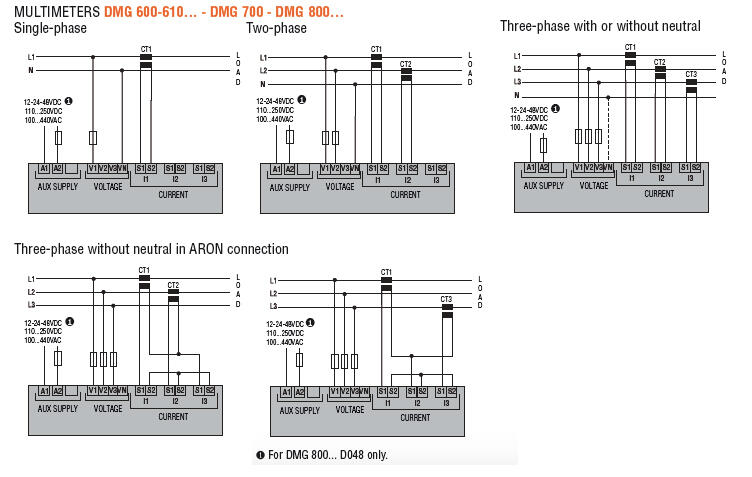

| Tilslutning af strømtransformer og udgang | 6x 0,2..2,5 mm² |
| Tilslutning strømtransformer og udgang, tilspændingsmoment | 0,56 |
| Tilslutningsspænding og måling | 6x 0,2..2,5 mm² |
| Tilslutningsspænding og måling, tilspændingsmoment | 0,56 |
| Type af måleværdi | True RMS |
| Vægt | 0,33 kg |
Produktbeskrivelse
DMG 600 og DMG 610 multi-instrument blander optimal brugervenlighed med en lang række avancerede funktioner. DMG 600 og DMG 610 monteres let i panelet uden værktøj.
På bagsiden af enhederne er der plads til et stk udvidelsesmodul fra EXP serien. Udvidelsesmodulet muliggør valg af kommunikation eller yderligere indgange / udgange. Foran er der en IR-forbindelse, der giver mulighed for hurtigere programmering eller download via USB eller WiFi dongle. Programmering og download kan gøres med de frie softwareprogrammer Xpress eller sam1. Sam1 er tilgængelig for både iOS og Android-enheder, der muliggør at DMG 600 og DMG 610 nemt kan programmeres med din smartphone eller tablet. Et program kan kopieres og gemmes for derefter overføres til flere enheder.
Et baggrundsbelyst LCD-skærm gør det nemmere at læse målingerne og information.
DMG610 er udstyret med RS485 kommunikation med Modbus-protokol der tillader fjernovervågning af fx. Synergy.
Oversigt over tilgængelige sider:
Side | Beskrivelse (navigation udføres med pil op/ned) | Underliggende sider, vælges ved hjælp af | |||
1 | Fase-fase spænding - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV | HI | LO | AV |
|
2 | Fase-N spænding - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
|
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD |
6 | Tilsyneladende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
|
9 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
13 | Fase-fase samlede spændings harmoniske indhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
|
14 | Fase-fase spændings harmoniske indhold | H2...H15 | |||
15 | Fase-N samlede spændings harmoniske indhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
|
16 | Fas-N spændings harmoniske indhold | H2...H15 | |||
17 | Løbende harmoniske indhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
|
18 | Harmoniske strømme | H2...H15 | |||
19-24 | Energimålere - kWh+, kWh- L1, L2, L3 | TOT | PAR | ||
25-30 | Energimålere - kvarh+, kvarh- L1, L2, L3 | TOT | PAR | ||
31 | Drifttidsmålere | TOT | PAR | ||
35 | Information om model, version og serienummer |
| |||
HI = Højeste registrerede værdi
LO = Laveste registrerede værdi
AV = Middelværdi
MD = Max. behov
GR = Søjlediagram
PARTIAL = Brøktal kan nulstilles af brugeren.
Nogle sider vises kun, når funktionen af disse er aktiveret, såsom sider for alarmer og specificerede grænser.
For mere information, kontakt OEM Automatic Klitsø, produktområde El-tavle.
