CONTA-CLIP
ZRKD - (2,5 mm²)
Type: 2-lags fjederkraft rækkeklemme

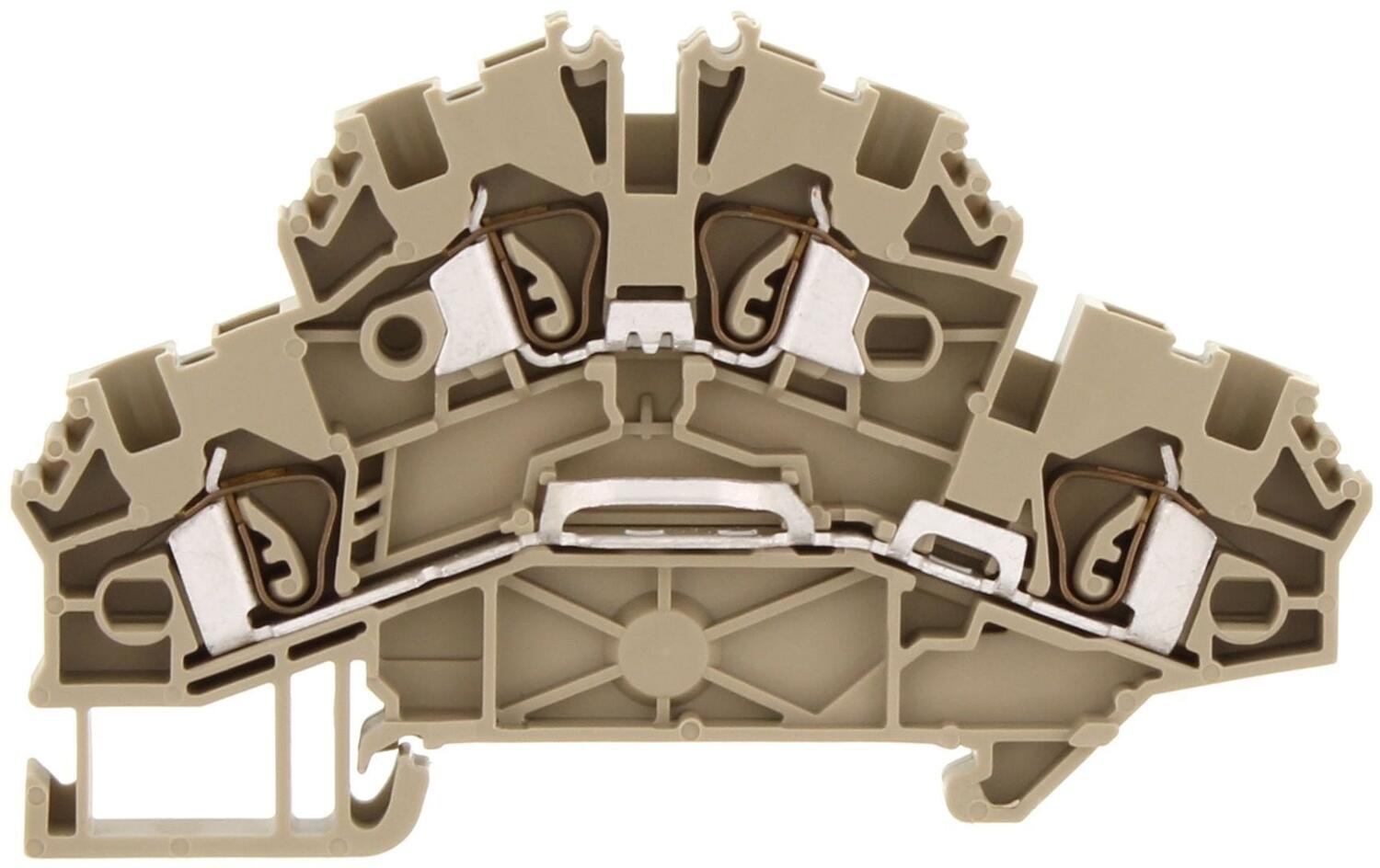

ZRKD 2-lags fjederkraft rækkeklemme til DIN-skinne (2,5 mm²) fra Conta-Clip – værktøjsfri montage og høj pålidelighed. Ideel til tavle- og styreskabsløsninger.
Optimer din tavle-opbygning med ZRKD 2-lags fjederkraft rækkeklemme, specielt udviklet for montage på standard DIN-skinne (fx TS35/7,5). Den dobbelte («2-lags») konstruktion betyder, at der er to niveauer eller forbindingslag pr. klemme – hvilket giver større fleksibilitet og pladsbesparelse i tavlen.
Klemmen understøtter et tværsnit på 2,5 mm², hvilket dækker mange standardapplikationer indenfor styreskabe og automationspaneler. Materialet er fremstillet i flammehæmmende polyamid 6.6, med driftstemperatur fra -40 °C til +120 °C, hvilket sikrer robusthed i industrielle miljøer.
Fordele ved denne løsning:
Fjederkraft-tilslutning: hurtig og sikker tilslutning uden skruer, minimerer montage-tid og vedligehold.
2-lags konstruktion: muliggør to forbindingsniveauer i én klemme — effektivt pladsforbrug i tavlekabinettet.
Kompakt størrelsesprofil: passer på DIN-skinne og er ideel til styreskabslayout.
Industri-klassificeret: flammehæmmende materiale, bredt temperaturområde.
Velegnet til ledere på 2,5 mm² – typisk for signal- og styringsledninger.
- Pladsbesparelse med dobbeltlag
- Polyamid 6.6 - UL 94-V0
- Temperaturområde -40 °C...+120 °C
- Flere farvemuligheder
Udvalgt variant
Udvalgt variant
Specifikationer
Generel data |
|
|---|---|
| Tværsnit | 2,5 mm² |

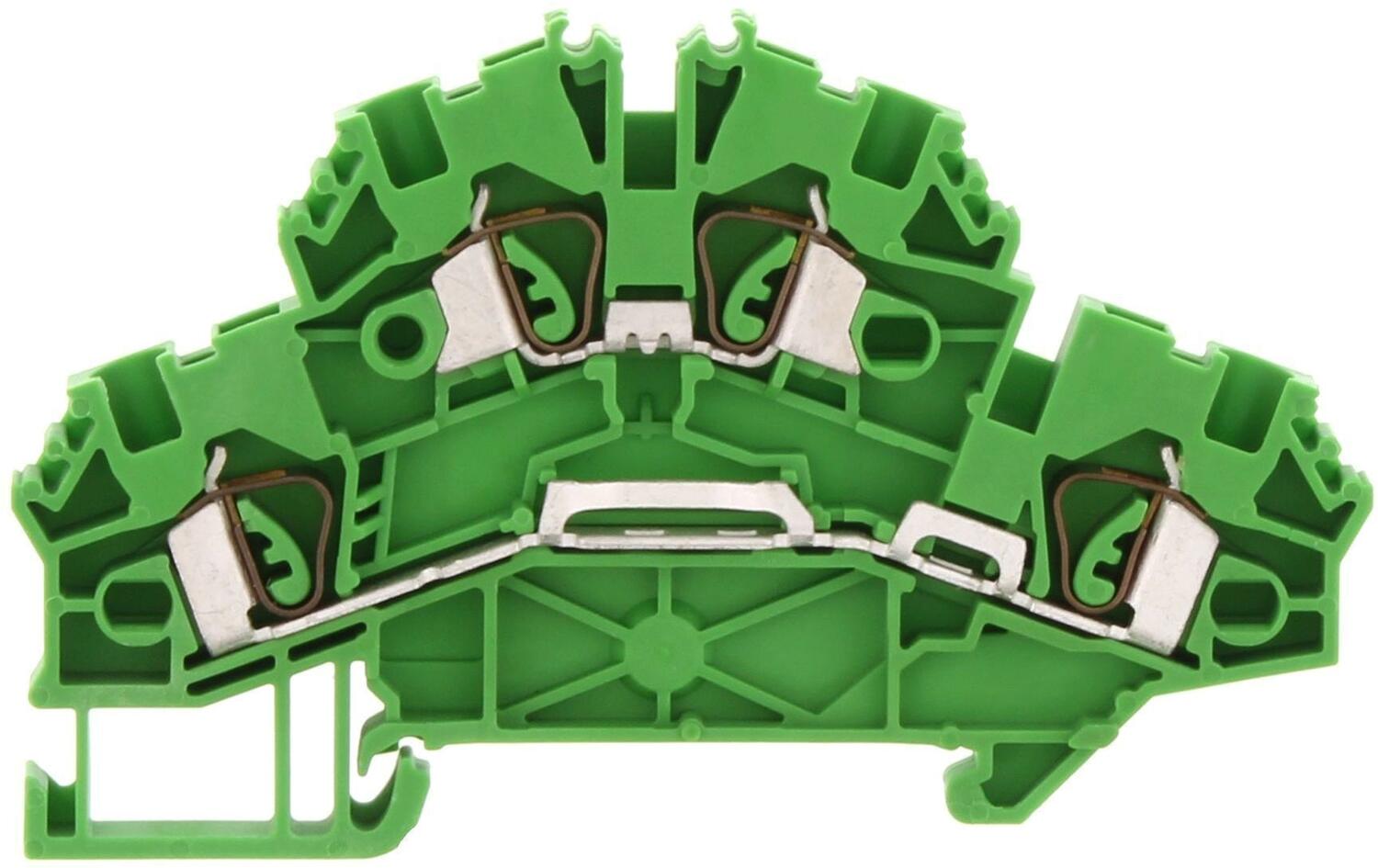

| Farve | Grøn |
| Nominel spænding IEC | 500 V |
| Nominel strøm IEC | 24 A |
| Montage | TS 35/7,5 |
| Nominel impulsspænding | 6 kV |
| Overspændingskategori | III |
| Miljøklasse | 3 |
| Godkendelser | UL, CSA, GL, CSA US, KEMA KUR, EAC |
Dimensioner |
|
| Længde | 83,6 mm |
| Bredde | 5,1 mm |
| Højde monteret på TS 35/7,5 | 53 mm |
Forbindelses data |
|
| Tilslutninger | 2 x 2 |
| Antal niveauer | 2 pc |
| Plug gauge iht. EN 60 947-1 | A3 |
| Antal kanaler til lasker | 2 pc |
| Antal test pick off muligheder | 4 pc |
| Tværsnit enkelt ledning fra | 0,5 mm² |
| Tværsnit enkelt ledning til | 4 mm² |
| Tværsnit fintrådet ledning fra | 0,5 mm² |
| Tværsnit fintrådet ledning til | 4 mm² |
| Tværsnit fintrådet ledning med tylle fra | 0,5 mm² |
| Tværsnit fintrådet ledning med tylle til | 2,5 mm² |
| Nominel ledertværsnit fra (AWG) | 20 |
*Invisible Heading* |
|
|---|---|
| Nominel ledetværsnit til (AWG) | 12 |
| Afisoleringslængde | 10 mm |
Materialer |
|
| Materiale isolation | Polyamid 6.6 |
| Flammeklasse | UL94-V0 |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
Godkendelser |
|
| Mærkespænding UL | 300 V |
| Mærkestrøm UL | 10 A |
| UL test standard | UL 1059 |
| Mærkespænding CSA | 300 V |
| Mærkestrøm CSA | 10 A |
| CSA test standard | C22.2 No 158 |
| Nominel spænding CSAus | 300 V |
| Nominel strøm CSAus | 10 A |
| CSAus test standard | UL 1059 |
| GL test standard | IEC 60947-7-1:2009 |
| EAC test standard | TR ZU 004/2011 |
| KEMA KEUR test standard | EN 60947-7-1:2009 |
Yderligere data |
|
| Tariff code | 85369010 |
| Oprindelsesland | CZ |
| Vægt | 12,8 g |
| Pakningsstørrelse | 100 pc |
Produktbeskrivelse
ZRKD 2-lags fjederkraft rækkeklemme til DIN-skinne (2,5 mm²) fra Conta-Clip – værktøjsfri montage og høj pålidelighed. Ideel til tavle- og styreskabsløsninger.
Optimer din tavle-opbygning med ZRKD 2-lags fjederkraft rækkeklemme, specielt udviklet for montage på standard DIN-skinne (fx TS35/7,5). Den dobbelte («2-lags») konstruktion betyder, at der er to niveauer eller forbindingslag pr. klemme – hvilket giver større fleksibilitet og pladsbesparelse i tavlen.
Klemmen understøtter et tværsnit på 2,5 mm², hvilket dækker mange standardapplikationer indenfor styreskabe og automationspaneler. Materialet er fremstillet i flammehæmmende polyamid 6.6, med driftstemperatur fra -40 °C til +120 °C, hvilket sikrer robusthed i industrielle miljøer.
Fordele ved denne løsning:
Fjederkraft-tilslutning: hurtig og sikker tilslutning uden skruer, minimerer montage-tid og vedligehold.
2-lags konstruktion: muliggør to forbindingsniveauer i én klemme — effektivt pladsforbrug i tavlekabinettet.
Kompakt størrelsesprofil: passer på DIN-skinne og er ideel til styreskabslayout.
Industri-klassificeret: flammehæmmende materiale, bredt temperaturområde.
Velegnet til ledere på 2,5 mm² – typisk for signal- og styringsledninger.
