PULS

1-faset, 12V DC, 2,5A og 4,2A Strømforsyning

PULS Miniline

Puls Miniline-serien er karakteriseret ved kompakte mål, pålidelighed og lang levetid med høj effektivitet, hvilket sikrer et lavt energitab og lav temperatur i elskabet. Strømforsyningen er blot 45 mm bred, og har fjederforbindelser, hvilket betyder hurtigere installation.



  • Op til 89 % virkningsgrad
  • Pladsbesparende
  • Håndterer høje start-/overbelastningsstrømme
  • Fjedertilslutning

Udvalgt variant

PULS_2016.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Indgangsdata
Indgangsspænding AC 100-240 V
Indgangsspænding AC min 85 V AC
Indgangsspænding AC max 264 V AC
Indgangsspænding DC 110-300 V
Indgangsspænding DC min 85 V DC
Indgangsspænding DC max 370 V DC
Startstrøm ved 120 V AC. typisk 17 A
Startstrøm ved 230 V AC. typisk 35 A
Spændingsområde på forsyningen Wide-range
Effektfaktor ved 120 V AC, fuld belastning. typisk 0,51
Effektfaktor ved 230 V AC, fuld belastning. typisk 0,44
Antal faser 1

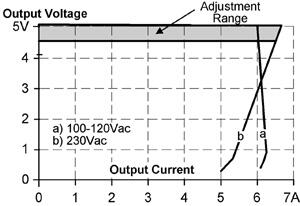

Udgangsdata
Udgangsspænding DC 5 V DC
Udgangsspænding min 5 V DC
Udgangsspænding max 5,5 V DC
Udgangsstrøm 5 A
Effekt 25 W

Virkningsgrad/Levetid/MTBF
Virkningsgrad ved 230 V AC, fuld belastning. typisk 80 %
MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C 1963000 h

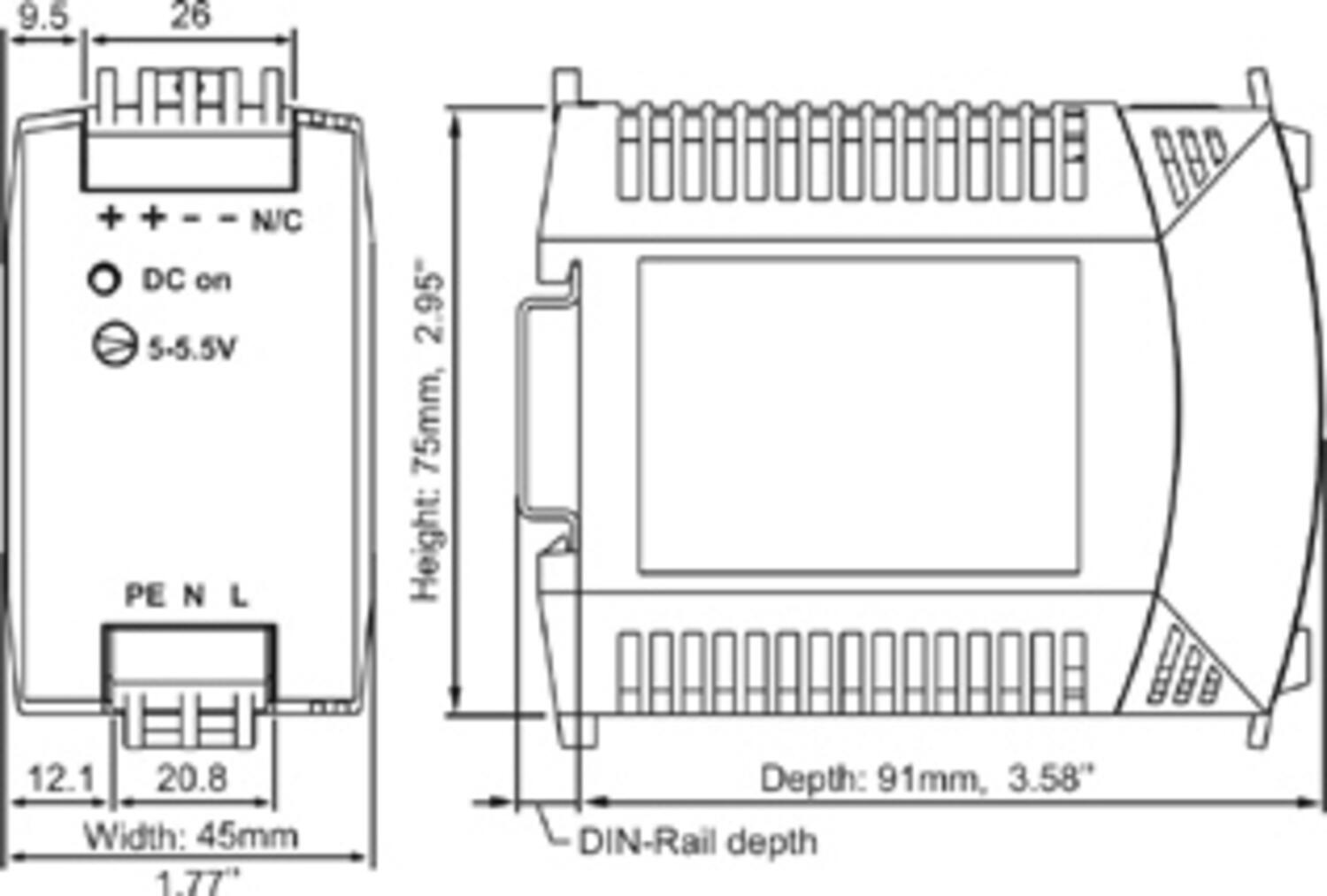

Mål
Bredde 45 mm

*Invisible Heading*
Højde 75 mm
Dybde 91 mm
Vægt 0,24 kg

Øvrigt
Godkendelser CB, CE, CSA, GL, NEC Class 2, UL
Holdetid ved 120 V AC, fuld belastning. Typisk 22 ms
Holdetid ved 230 V AC, fuld belastning. typisk 170 ms
IP-klasse IP20
Type klemme Fjederklemme
Materiale kapsling ABS-plast
Netfrekvens 50-60 ±6 %
Rippel, max 50 mV pp
Serie Miniline
Strømforbrug ved 120V AC 0,6 A
Strømforbrug ved 230V AC 0,35 A
Reduktion strøm over +60 til +70 ° C 0,5 W/°C
Temperaturområde uden reduktion fra -10 °C
Temperaturområde uden reduktion til 60 °C
Type strømforsyning AC-DC

Downloads

Mål & tilslutninger

Tekniske illustrationer

Produktbeskrivelse

Puls Miniline-serien er karakteriseret ved kompakte mål, pålidelighed og lang levetid med høj effektivitet, hvilket sikrer et lavt energitab og lav temperatur i elskabet. Strømforsyningen er blot 45 mm bred, og har fjederforbindelser, hvilket betyder hurtigere installation.



Tilbehør

Relaterede produkter

Det nye millennium
Produktnyheder

Guide: Er den nye Millenium den rette Micro-PLC til dit behov?

Den nye Millenium-generation er udviklet for at videreføre et gennemprøvet koncept og tilpasse det til nutidens krav om opkobling, fleksibilitet og brugervenlighed. Denne guide henvender sig til dig, der vil forstå, hvordan den nye Millenium anvendes i praksis, hvad der adskiller den fra tidligere generationer – og hvornår den er det rette valg.

Tips og guides

Lær mere om strømforsyninger

Vi tilbyder et komplet sortiment af strømforsyninger, redundante systemer, DC-UPS og en række specialtilpassede enheder til f.eks. eksplosionsfarlige miljøer (ATEX) eller NEC class 2-kredsløb fra vores producent PULS. Strømforsyninger til 110 V DC indspænding med strømkapacitet fra 0,6 A op til 20 A (24 V DC).

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Artikel listing
Tips og guides

Pumper: Løftehøjde vs. Tryk – forstå forskellen

En af de vigtigste faktorer ved valg af en centrifugalpumpe er begrebet “total løftehøjde” (Total Head). En misforståelse af dette kan føre til valg af en pumpe, der enten ikke leverer den ønskede ydeevne eller får hyppige driftsstop, hvilket i sidste ende påvirker hele systemet.

Skueglas og belysning Listing
Tips og guides

Procesovervågning til lukkede og krævende miljøer

Hos os får du gennemprøvede løsninger til procesovervågning og visuel inspektion i lukkede beholdere og anlæg. Sortimentet omfatter skueglas og belysning fra FH Papenmeier, udviklet til brug i både standard- og krævende industrielle miljøer.

Favoritter Artikler Indgangsspænding AC Indgangsspænding DC Indgangsspænding DC min Indgangsspænding DC max Startstrøm ved 120 V AC. typisk Startstrøm ved 230 V AC. typisk Spændingsområde på forsyningen Effektfaktor ved 120 V AC, fuld belastning. typisk Effektfaktor ved 230 V AC, fuld belastning. typisk Udgangsspænding DC Udgangsspænding min Udgangsspænding max Udgangsstrøm Effekt Virkningsgrad ved 230 V AC, fuld belastning. typisk MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C Bredde Dybde Vægt Godkendelser Holdetid ved 120 V AC, fuld belastning. Typisk Holdetid ved 230 V AC, fuld belastning. typisk Rippel, max Strømforbrug ved 120V AC Strømforbrug ved 230V AC Reduktion strøm over +60 til +70 ° C Aktivt transientfilter Conformal coated Pris
Strømforsyning 85-240V AC 5V DC 5A
Art:
ML30.101 Kopieret
100-240 V
110-300 V
85 V DC
370 V DC
17 A
35 A
Wide-range
0,51
0,44
5 V DC
5 V DC
5,5 V DC
5 A
25 W
80 %
1963000 h
45 mm
91 mm
0,24 kg
CB, CE, CSA, GL, NEC Class 2, UL
22 ms
170 ms
50 mV pp
0,6 A
0,35 A
0,5 W/°C
ML50.105N Product photo.
Strømforsyning 85-264V AC 12V DC 2,5A
Art:
ML30.102 Kopieret
100-240 V
110-300 V
85 V DC
375 V DC
17 A
35 A
Wide-range
0,53
0,53
12 V DC
10 V DC
12 V DC
2,5 A
30 W
84 %
650000 h
45 mm
91 mm
0,24 kg
CB, CE, CSA, NEC Class 2, UL
18 ms
170 ms
10 mV pp
0,6 A
0,25 A
0,8 W/°C
Ja
ML30.102N Product photo.
Strømforsyning 85-240V/±12-15V DC 3A
Art:
ML30.106 Kopieret
100-240 V
110-300 V
85 V DC
375 V DC
17 A
35 A
Wide-range
0,53
0,53
12 V DC
12 V DC
15 V DC
2,5 A
30 W
86 %
600000 h
45 mm
91 mm
0,24 kg
CB, CE, CSA, GL, NEC Class 2, UL
18 ms
180 ms
50 mV pp
0,65 A
0,4 A
1 W/°C
Ja
ML50.105N Product photo.
Strømforsyning 115/230V AC 12V DC 4A
Art:
ML50.102 Kopieret
100-240 V
110-300 V
85 V DC
375 V DC
17 A
35 A
Wide-range
0,52
0,52
12 V DC
12 V DC
15 V DC
4,2 A
50 W
90 %
650000 h
45 mm
91 mm
0,26 kg
CB, CE, CSA, NEC Class 2, UL
17 ms
170 ms
100 mV pp
1 A
0,6 A
1,3 W/°C
Ja
ML50.105N Product photo.
Strømforsyning 85-260V AC 48V DC 1A
Art:
ML50.105 Kopieret
100-240 V
110-300 V
85 V DC
375 V DC
17 A
35 A
Wide-range
0,52
0,52
48 V DC
48 V DC
56 V DC
1,05 A
50 W
90 %
600000 h
45 mm
91 mm
0,24 kg
CB, CE, CSA, NEC Class 2, UL
17 ms
170 ms
50 mV pp
1 A
0,6 A
1,3 W/°C
ML50.105N Product photo.
Strømforsyning 100-240V AC 24V DC 3A
Art:
ML70.100 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
26 A
30 A
Switch
0,54
0,54
24 V DC
24 V DC
28 V DC
3 A
72 W
89 %
600000 h
45 mm
91 mm
0,26 kg
CB, CE, CSA, GL, NEC Class 2, UL
25 ms
40 ms
50 mV pp
1,6 A
0,8 A
1,8 W/°C
ML100.102N Product photo.
Strømforsyning 115/230V AC 24V DC 3.9A
Art:
ML95.100 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
22 A
37 A
Auto-select
0,55
0,55
24 V DC
24 V DC
28 V DC
3,9 A
95 W
90 %
500000 h
73 mm
103 mm
0,36 kg
CB, CE, CSA, NEC Class 2, UL
20 ms
40 ms
50 mV pp
2 A
0,95 A
2 W/°C
ML100.102N Product photo.
Strømforsyning 115/230V AC 24V DC 4,2A
Art:
ML100.100 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
22 A
37 A
Auto-select
0,55
0,55
24 V DC
24 V DC
28 V DC
4,2 A
100 W
90 %
500000 h
73 mm
103 mm
0,36 kg
CB, CE, CSA, GL, UL
20 ms
40 ms
50 mV pp
2,1 A
1 A
2,5 W/°C
ML100.102N Product photo.
Strømforsyning 115/230V AC 12V DC 7,5A
Art:
ML100.102 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
22 A
37 A
Auto-select
0,55
0,55
12 V DC
12 V DC
15 V DC
7,5 A
90 W
88,5 %
500000 h
73 mm
103 mm
0,36 kg
CB, CE, CSA, GL, UL
20 ms
40 ms
50 mV pp
1,9 A
0,9 A
2,5 W/°C
Ja
Strømforsyning 115/230V AC 48V DC 2,1A
Art:
ML100.105 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
22 A
37 A
Auto-select
0,55
0,55
48 V DC
48 V DC
56 V DC
2,1 A
100 W
91 %
500000 h
73 mm
103 mm
0,36 kg
CB, CE, CSA, GL, UL
20 ms
40 ms
50 mV pp
2,1 A
1 A
2,5 W/°C
ML100.102N Product photo.
Strømforsyning 100-240V AC 24V DC 4,2A
Art:
ML100.109 Kopieret
100-120, 220-240 V
290 V
220 V DC
375 V DC
22 A
37 A
Auto-select
0,55
0,55
24 V DC
24 V DC
28 V DC
4,2 A
100 W
90 %
500000 h
73 mm
103 mm
0,36 kg
CB, CE, CSA, GL, UL
20 ms
40 ms
50 mV pp
2,1 A
1 A
2,5 W/°C
Ja
