PULS
3-faset, 24 V DC, 10A Strømforsyning
PULS Dimension C
Pulsmåling C er en serie af meget høj kvalitet, pålidelighed og ydeevne.
CT10 har indbyggede primære sikringer, der gør det muligt at tilslutte enheden uden krav om intermitterende sikringer på op til 32 A (UL), hvilket sparer plads og penge.

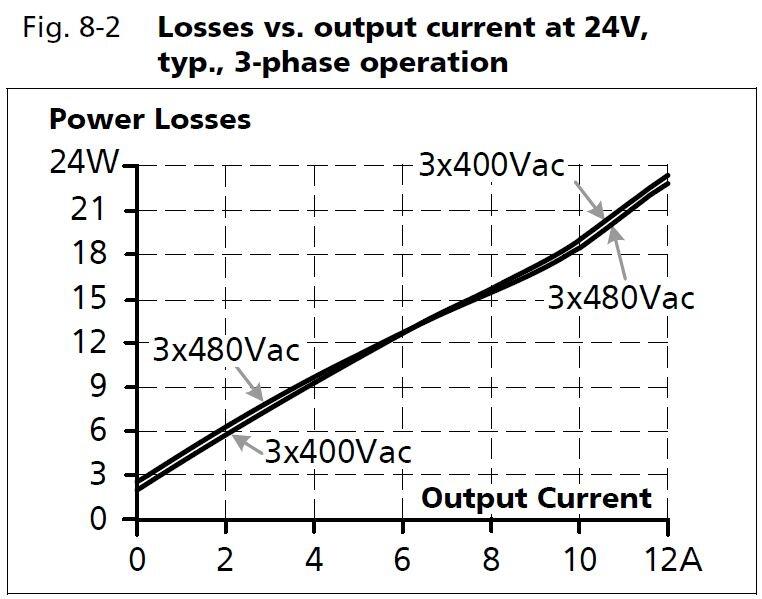

Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet på 50% til 100% belastning er 92,6% med en topværdi på 93,2%.

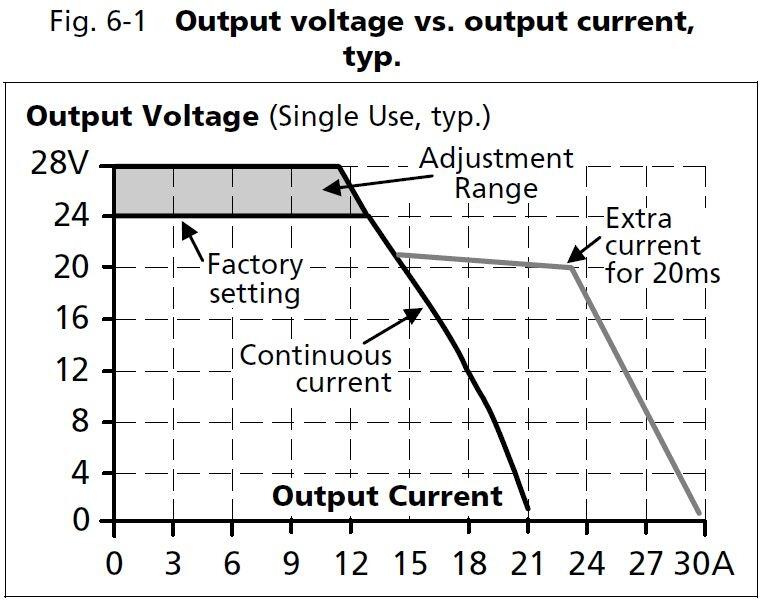

Kortslutningsstrømmen er 3 x nominel strøm i 20 ms, hvilket hjælper med at løse sekundære sikringer. Power reserve på 20% muliggør højere strømafbrydelser uden lav spænding. Funktionen er især nyttig ved opstart og til at overbygge power toppe i applikationen. Strømreserven kan anvendes konstant op til +45 ° C og kortere perioder fra +45 til +60 ° C.
Aktivt forbigående filter sikrer drift selv i meget forstyrrende elektriske miljøer, og CT10 har også aktiv induktiv strømbeskyttelse, hvilket betyder en meget lav startstrøm selvom enheden har været i drift i lang tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.
Spændingsenhederne er forbundet med 3 faser, men kan kun betjenes i 2 faser under hensyntagen til belastning og omgivelsestemperatur.
Godkendelser
Se downloadbare filer samt links nedenfor.
- Op til 92,9 % virkningsgrad
- Høj driftsikkerhed
- Integrerede primære sikringer
Udvalgt variant
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 380-480 V |
| Indgangsspænding AC min | 323 V AC |
| Indgangsspænding AC max | 576 V AC |
| Startstrøm ved 400 V AC. typisk | 4 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 400 V AC, fuld belastning. typisk | 0,53 |
| Antal faser | 3 |
Udgangsdata |
|
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding min | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Udgangsstrøm | 10 A |
| Effekt | 240 W |
Virkningsgrad/Levetid/MTBF |
|
| Efficiency At 400 V AC. Typical | 92,2 % |
| Virkningsgrad ved 400 V AC, fuld belastning. typisk | 92,8 % |
| Lifetime at 400 V ac, full load and +40 ° C | 54000 h |
| MTBF (IEC 61709) 400 V ac, max loan, +40 °C | 975000 h |
Mål |
|
| Bredde | 62 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 117 mm |
| Vægt | 0,75 kg |
Øvrigt |
|
| Godkendelser | ABS, CB, CE, CSA US, cRUus, cULus, GL |
| Holdetid ved 400 V AC, fuld belastning. Typisk | 34 ms |
| IP-klasse | IP20 |
| Type klemme | Skrue |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 50 mV pp |
| Serie | Dimension C |
| Strømforbrug ved 400V AC | 0,7 A |
| Reduktion strøm over +60 til +70 ° C | 6 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
Produktbeskrivelse
Pulsmåling C er en serie af meget høj kvalitet, pålidelighed og ydeevne.
CT10 har indbyggede primære sikringer, der gør det muligt at tilslutte enheden uden krav om intermitterende sikringer på op til 32 A (UL), hvilket sparer plads og penge.
Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet på 50% til 100% belastning er 92,6% med en topværdi på 93,2%.
Kortslutningsstrømmen er 3 x nominel strøm i 20 ms, hvilket hjælper med at løse sekundære sikringer. Power reserve på 20% muliggør højere strømafbrydelser uden lav spænding. Funktionen er især nyttig ved opstart og til at overbygge power toppe i applikationen. Strømreserven kan anvendes konstant op til +45 ° C og kortere perioder fra +45 til +60 ° C.
Aktivt forbigående filter sikrer drift selv i meget forstyrrende elektriske miljøer, og CT10 har også aktiv induktiv strømbeskyttelse, hvilket betyder en meget lav startstrøm selvom enheden har været i drift i lang tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.
Spændingsenhederne er forbundet med 3 faser, men kan kun betjenes i 2 faser under hensyntagen til belastning og omgivelsestemperatur.
Godkendelser
Se downloadbare filer samt links nedenfor.
