CROUZET CONTROL
1-polet tidsrelæ
Serie af små, kompakte tidsrelæer fra Crouzet med seks forskellige funktioner. MUR1-serien består af multirelæer med
funktioner som A,B,C,D,Di, H, At, Ht, Ac og Bw.

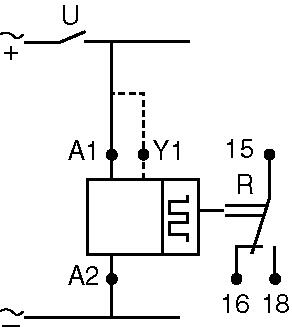

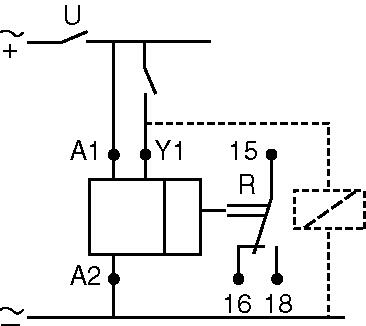

En ekstern belastning kobles parallet med styringindgang Y1. Tidsrelæet monteres på DIN-skinne. Grøn lysdiode indikerer, at tilslutning er etableret. En lysdioden blinker under driften. Fast lys indikerer, at relæet er trykket.
Relæet har multispændingsfunktion.
|
Tekniske data
Forsyningsspænding | Afhængig af model: 12 V AC/DC, 12-240 V AC/DC, 24 V DC/24-240 V AC | |
Egeneffekt | 0,6 W ved 24 V DC | |
Tidsområder | 0,1-1 s, 1-10 s, 0,1-1 m, 1-10 m | |
Nøjagtighed | ±0,5 % (ved konstante påvirkninger) | |
Driftområde | 85-115% af Un | |
Pulstid | 30 ms (100 ms med belastning) | |
Skiftetid på relæet | 100 ms | |
Relæudgang | 1-polet skiftekontakt AgNi | |
Maks. bryde | 2 000 VA/80 W | |
Maks. strøm | 8 A AC1 | |
Min. strøm | 10 mA/5 V DC | |
Elektrisk levetid | 105koblinger ved 8 A 250 V (ohmsk belastning) | |
Mekanisk levetid | 5x106koblinger | |
Beskyttelsesklasse | Tilslutning: | IP20 |
Kapsling: | IP40 | |
Front: | IP50 | |
Temperatur | Drift: | -20 °C til +60 °C |
Lager: | -30 °C til +60 °C | |
Ledningsstørrrelse | Med tylle: | 2x1,5 mm² |
Uden tylle: | 2x2,5 mm² | |
Vægt | 60 g | |
Godkendelse |
| |
CE-mærkning | CEI 1812-1, 89/336/EEC | |
EMC | EN50081-1/2, EN50082-1/2 | |
LVD | 73/23/CEE, 93/68/EEC | |
Montage | DIN-skinne (35 mm) | |
|
|
|
Best. nr.
Best. nr. | Beskrivelse | Funktion | Forsyningsspænding |
88827100 | MUR4, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 12 V AC/DC |

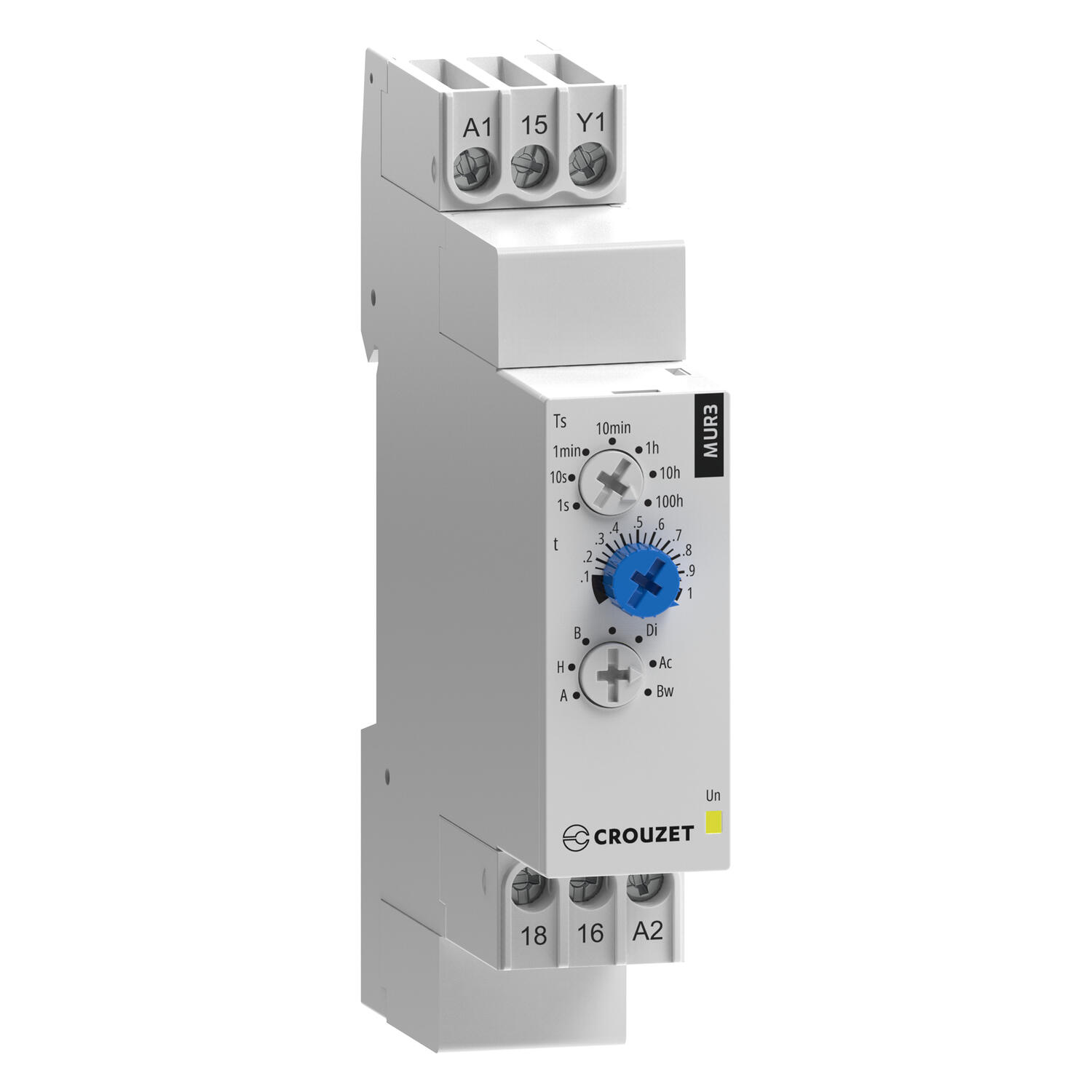

88827103 | MUR3, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 12-240 V AC/DC |
88827105 | MUR1, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 24 V DC/24-240 V AC |
88827115 | MAR1, 1-polet, forsinket tilkobling | A, At | 24 V DC/24-240 V AC |
88827125 | MBR1, 1-polet, | B | 24 V DC/24-240 V AC |

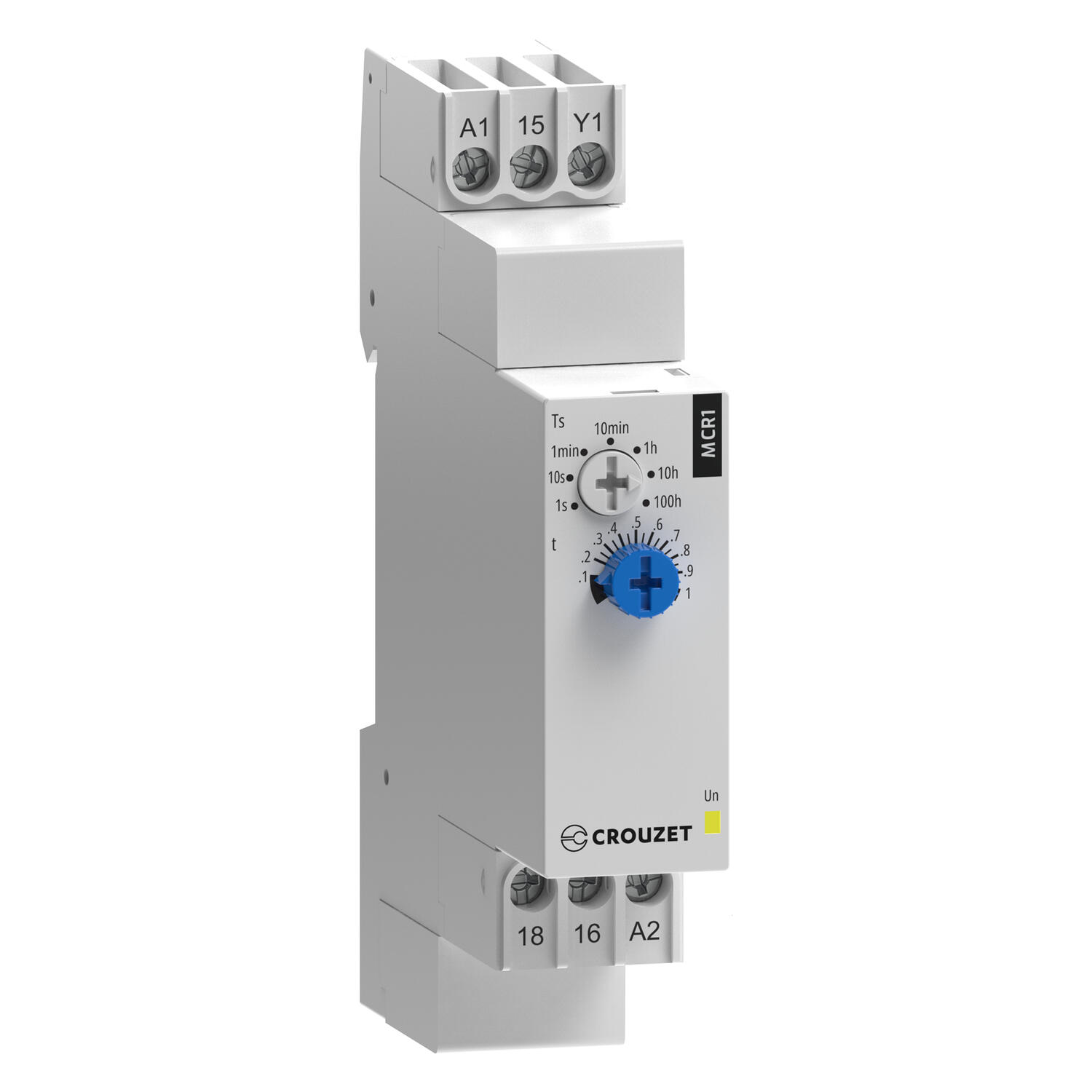

88827135 | MCR1, 1-polet, forsinket frakobling | C | 24 V DC/24-240 V AC |
88827145 | MHR1, 1-polet, | H, Ht | 24 V DC/24-240 V AC |
88827150 | MLR4, 1-polet, | L, Li | 12 V AC/DC |

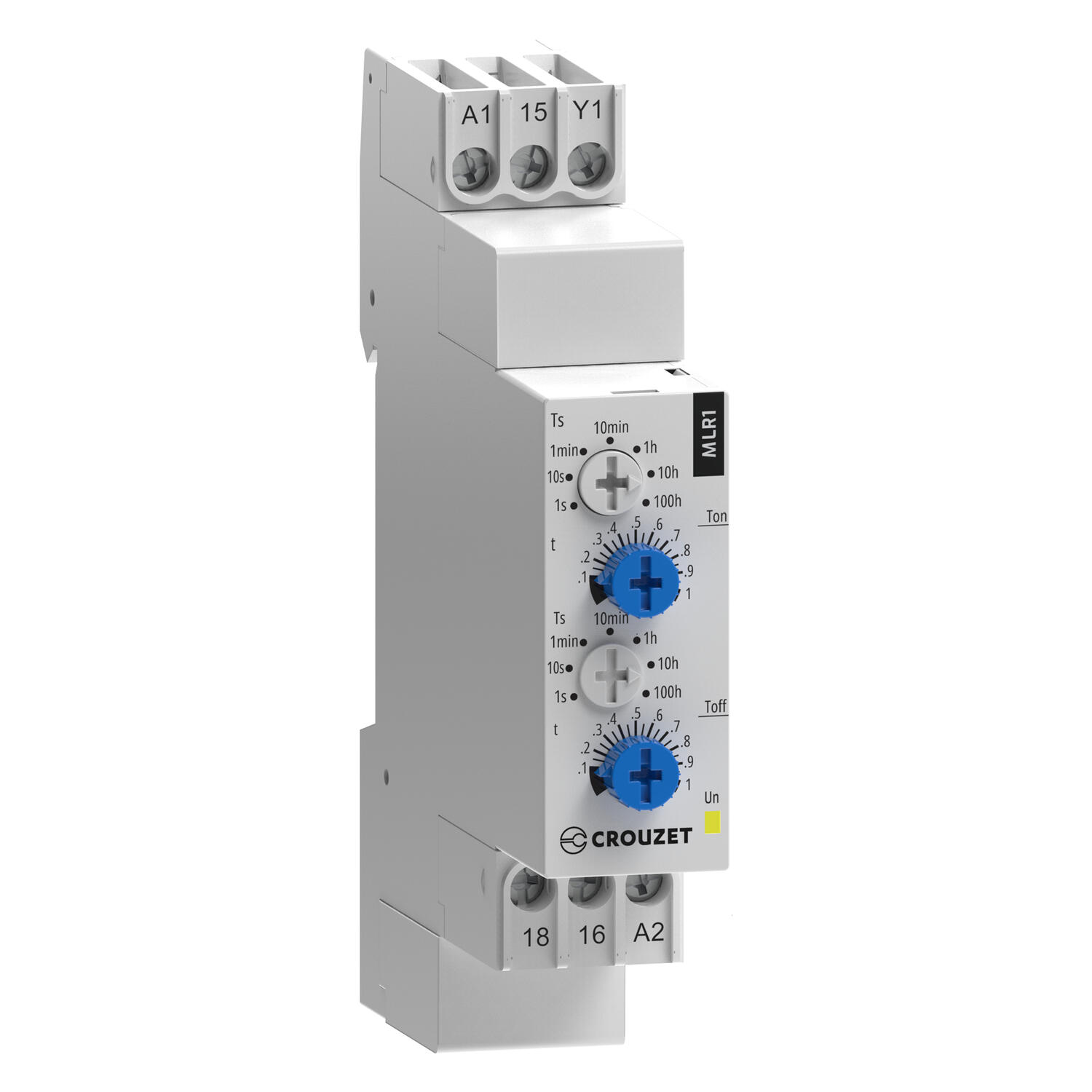

88827155 | MLR1, 1-polet, | L, Li | 24 V DC/24-240 V AC |
88827185 | MXR1, 1-polet, multifunktion | Ad, Ah, N, O, P, Pt, Tl, Tt, W | 24 V DC/24-240 V AC |
88829198 | EMER 1-polet, multifunktion |
| 24 V DC/24-240 V AC |
88829117 | EMER 1-polet, A-funktion | A | 230V AC |
88829119 | EMER 1-polet, A-Funktion | A | 24V AC/DC |
- Single- og multifunktion
- 7 tidsområder - 0,1 sek. -100 t.
- Multispænding
Udvalgt variant
Udvalgt variant
Specifikationer
| Brydeevne | 2000 VA / 80W |
|---|---|
| Brydestrøm max | 8 A |
| Effektforbrug | 0,6 W |
| Forsyningsspænding | 12-240V AC/DC |

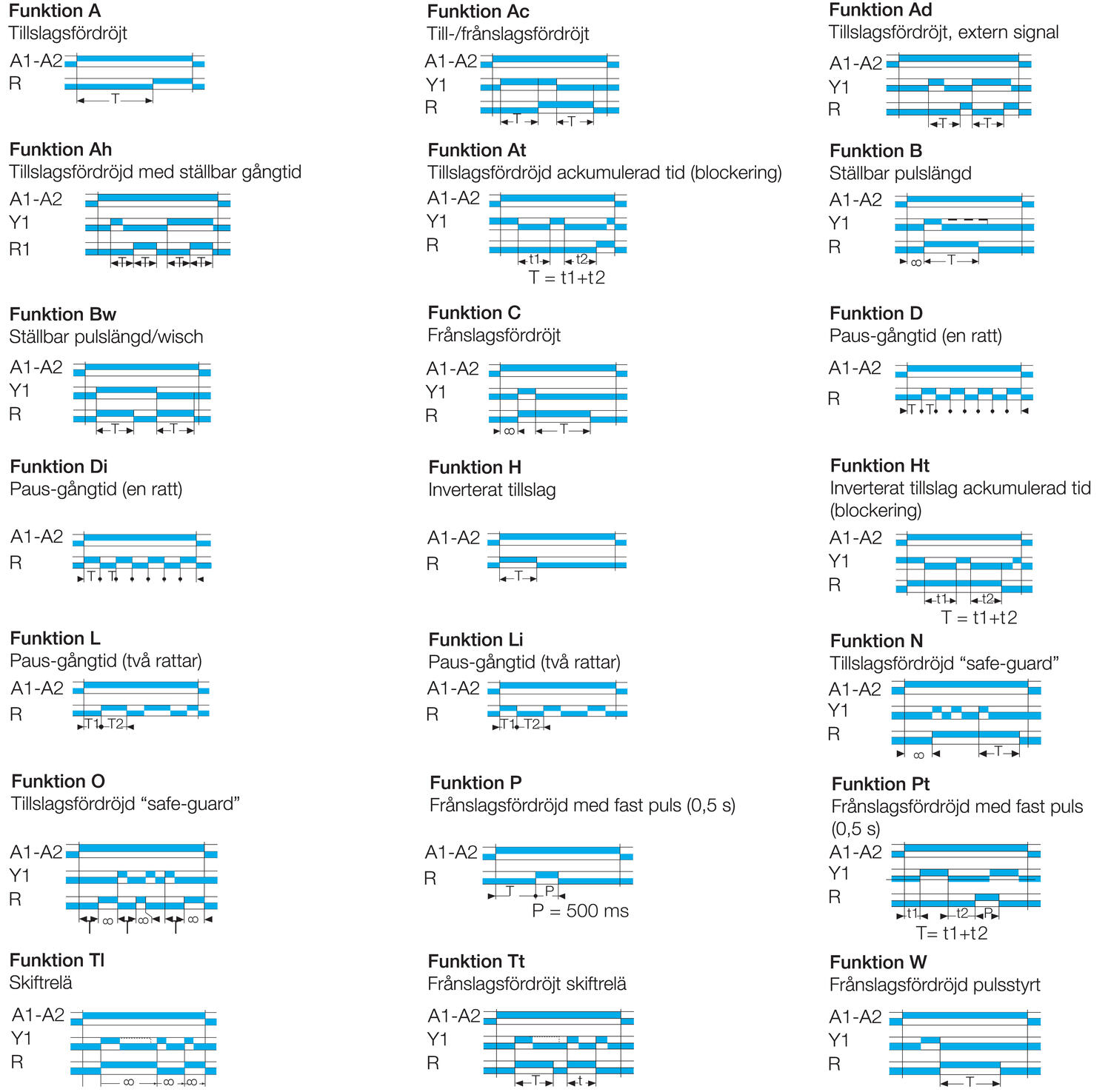

| Funktion | A - Indkobling forsinket, Ac - Tænd/sluk forsinkelse, Kl - Tænd akkumuleret tid forsinket (blokering), B - Justerbar pulslængde, Bw - Justerbar pulslængde / wipe, C - Slukning forsinket, D - Pause gangtid (et rat), Tir - Gåpausetid (et rat), H - Inverteret afbryder tændt, Ht - Inverteret kontakt til akkumuleret tid (blokering) |
| Gentagelsesnøjagtighed | 0,5 % |
| Godkendelser | CE, Lloyd´s, RoHS, UL |
| IP klasse Front | IP50 |
| IP klasse tilslutning | IP20 |
| Kabelområde med ærme | 2 x 1,5 mm² |
| Kabelområde uden ærme | 2 x 2,5 mm² |
| Montering | DIN-skinne |
|---|---|
| Multifunction | Ja |
| Responstid ind | 30 ms |
| Responstid ud | 120 ms |
| Temperaturområde fra | -20 °C |
| Temperaturområde lager fra | -30 °C |
| Temperaturområde lager til | 60 °C |
| Temperaturområde til | 60 °C |
| Tidsinterval | 0,1-1s, 1-10s, 6-60s, 1-10min, 6-60min, 1-10h, 10-100h |
| Udgang | Relæ 1 pol C/O |
Produktbeskrivelse
Serie af små, kompakte tidsrelæer fra Crouzet med seks forskellige funktioner. MUR1-serien består af multirelæer med
funktioner som A,B,C,D,Di, H, At, Ht, Ac og Bw.
En ekstern belastning kobles parallet med styringindgang Y1. Tidsrelæet monteres på DIN-skinne. Grøn lysdiode indikerer, at tilslutning er etableret. En lysdioden blinker under driften. Fast lys indikerer, at relæet er trykket.
Relæet har multispændingsfunktion.
|
Tekniske data
Forsyningsspænding | Afhængig af model: 12 V AC/DC, 12-240 V AC/DC, 24 V DC/24-240 V AC | |
Egeneffekt | 0,6 W ved 24 V DC | |
Tidsområder | 0,1-1 s, 1-10 s, 0,1-1 m, 1-10 m | |
Nøjagtighed | ±0,5 % (ved konstante påvirkninger) | |
Driftområde | 85-115% af Un | |
Pulstid | 30 ms (100 ms med belastning) | |
Skiftetid på relæet | 100 ms | |
Relæudgang | 1-polet skiftekontakt AgNi | |
Maks. bryde | 2 000 VA/80 W | |
Maks. strøm | 8 A AC1 | |
Min. strøm | 10 mA/5 V DC | |
Elektrisk levetid | 105koblinger ved 8 A 250 V (ohmsk belastning) | |
Mekanisk levetid | 5x106koblinger | |
Beskyttelsesklasse | Tilslutning: | IP20 |
Kapsling: | IP40 | |
Front: | IP50 | |
Temperatur | Drift: | -20 °C til +60 °C |
Lager: | -30 °C til +60 °C | |
Ledningsstørrrelse | Med tylle: | 2x1,5 mm² |
Uden tylle: | 2x2,5 mm² | |
Vægt | 60 g | |
Godkendelse |
| |
CE-mærkning | CEI 1812-1, 89/336/EEC | |
EMC | EN50081-1/2, EN50082-1/2 | |
LVD | 73/23/CEE, 93/68/EEC | |
Montage | DIN-skinne (35 mm) | |
|
|
|
Best. nr.
Best. nr. | Beskrivelse | Funktion | Forsyningsspænding |
88827100 | MUR4, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 12 V AC/DC |
88827103 | MUR3, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 12-240 V AC/DC |
88827105 | MUR1, 1-polet, multifunktion | A, Ac, At, B, Bw, C, D, Di, H, Ht | 24 V DC/24-240 V AC |
88827115 | MAR1, 1-polet, forsinket tilkobling | A, At | 24 V DC/24-240 V AC |
88827125 | MBR1, 1-polet, | B | 24 V DC/24-240 V AC |
88827135 | MCR1, 1-polet, forsinket frakobling | C | 24 V DC/24-240 V AC |
88827145 | MHR1, 1-polet, | H, Ht | 24 V DC/24-240 V AC |
88827150 | MLR4, 1-polet, | L, Li | 12 V AC/DC |
88827155 | MLR1, 1-polet, | L, Li | 24 V DC/24-240 V AC |
88827185 | MXR1, 1-polet, multifunktion | Ad, Ah, N, O, P, Pt, Tl, Tt, W | 24 V DC/24-240 V AC |
88829198 | EMER 1-polet, multifunktion |
| 24 V DC/24-240 V AC |
88829117 | EMER 1-polet, A-funktion | A | 230V AC |
88829119 | EMER 1-polet, A-Funktion | A | 24V AC/DC |
