CROUZET
Tidsrelæ til DIN-skinne
2-polet
Tidsrelæ med to forskellige tidsvarianter: TA2 (aktiveringsforsinkelse) og TK2 (deaktiveringsforsinkelse uden forsyningsspænding). Topolet relæudgang. Direkte aflæsning af tid med to valgfrie skalaer. Grøn lysdiode angiver tilsluttet forsyningsspænding. Blinker ved tidsberegning. Gul lysdiode angiver, at relæet er aktiveret. Alle indstillinger findes på forsiden, dvs. de er tilgængelige for ændringer efter installation. Monteret på DIN-skinne. Etiket på forsiden til egne tekster. Ingen opspænding til andre spændinger.

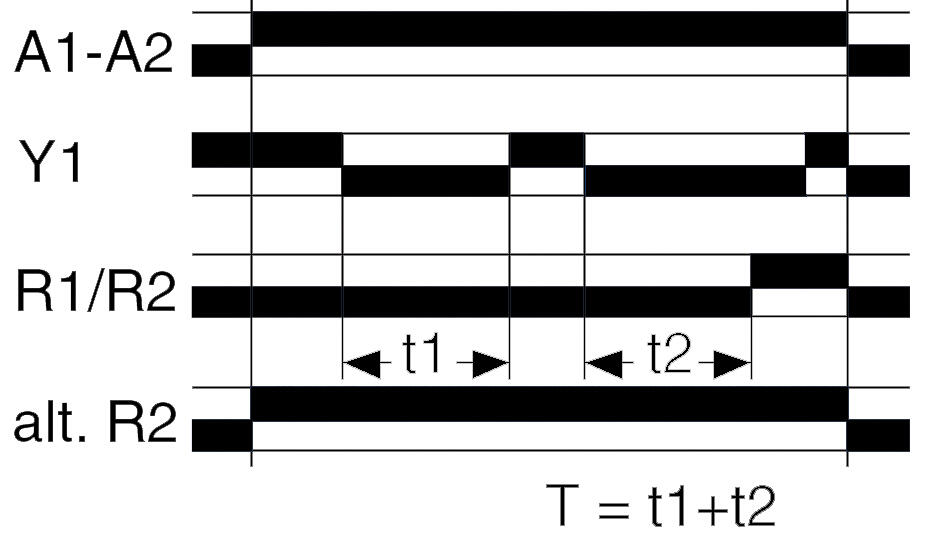

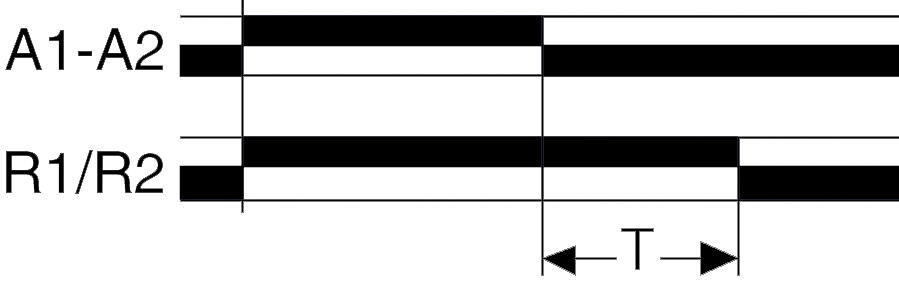

Funktion A | Funktion At | Funktion K |
|
|
|
Tekniske data
Forsyningsspænding | 24 V DC, 24-240 V AC (50-60 Hz) | |
Driftsområde | 0,85-115 % af Un | |
Effektforbrug | 0,6 W ved 24 V DC | |
Tidsinterval | (TA2) 0,1-1 s, 1-10 s, 0,1-1 m, 1-10 m | |
Tidsinterval | (TK2) 0,06-0,6 s, 0,25-2,5 s, 2-20 s, 16-160 s | |
Repetitionsnøjagtighed | ±0,5 % (under stabile forhold) | |
Pulstid | 30 ms (100 ms med last) | |
Nulstillingstid | 100 ms | |
Relæudgang | Topolet, skifte (cadmiumfri) | |
Brydekapacitet | 2000 VA/80 W | |
Maks. strømstyrke | 8 A AC1 | |
Min. strømstyrke | 10 mA/5 V DC | |
Elektrisk levetid | 105tilslutninger ved 8 A 250 V (resistiv last) | |
Levetid | 5x106tilslutninger | |
Beskyttelsesklasse | tilslutning | IP20 |
hus | IP40 | |
front | IP50 (ikke TK2R1) | |
Temperatur | drift | -20 °C til +60 °C |
opbevaring | -30 °C til +60 °C | |
Kabeltværsnit | med krave | 2x1,5 mm² |
uden krave | 2x2,5 mm² | |
Husmateriale | Selvslukkende (halogenfri) | |
Vægt | 90 g | |
Godkendelse |
| |
CE-mærket ifølge | CEI 1812-1, 89/336/EØF | |
EMC | EN50081-1/2, EN50082-1/2 | |
LVD | 73/23/CEE, 93/68/EØF | |
Montering | DIN-skinne (35 mm) | |

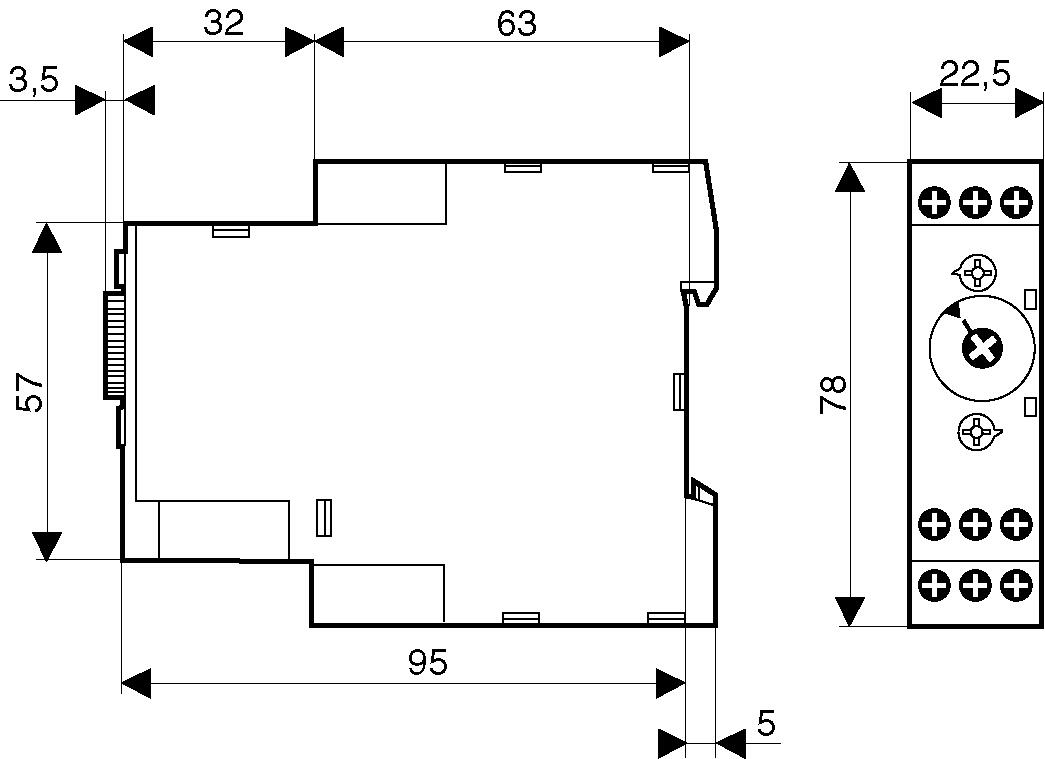

Mål
|

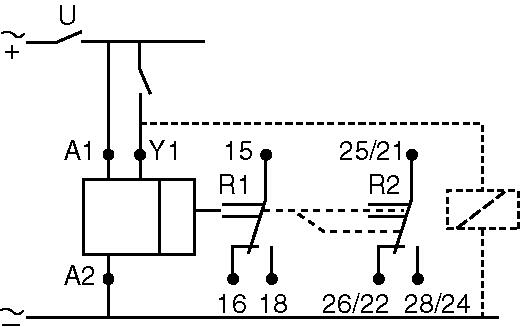

Tilslutning
|
|
Funktion: A-At | Funktion K |
Best.nr.
Bestillingsnr. | Beskrivelse | Funktion | Spænding |
88865215 | TA2R1, 2-polet, aktiveringsforsinkelse, 0,1 s-100 t | A-At | 24 V DC, 24-240 V AC |
88865265 | TK2R1, deaktivering uden effekt, 0,06 s-160 s | K | 24 V DC, 24-240 V AC |
- Enkeltfunktion
- 7 tidsintervaller 0,1 sek – 100 timer (TA2R1)
- Multiindgangsspænding: 24 V DC, 24-240 V AC
- 22,5 mm bred
Udvalgt variant
TIDR. TA2R1 24VDC, 24-240VAC
