Specifikationer
| Antal poler | 3 |
|---|---|
| Beskyttelsesgrad bag på panelet | IPxxB |
| Brydeevne strøm | 25 A |
| Brydekapacitet (Aeff/400) | 330 A |

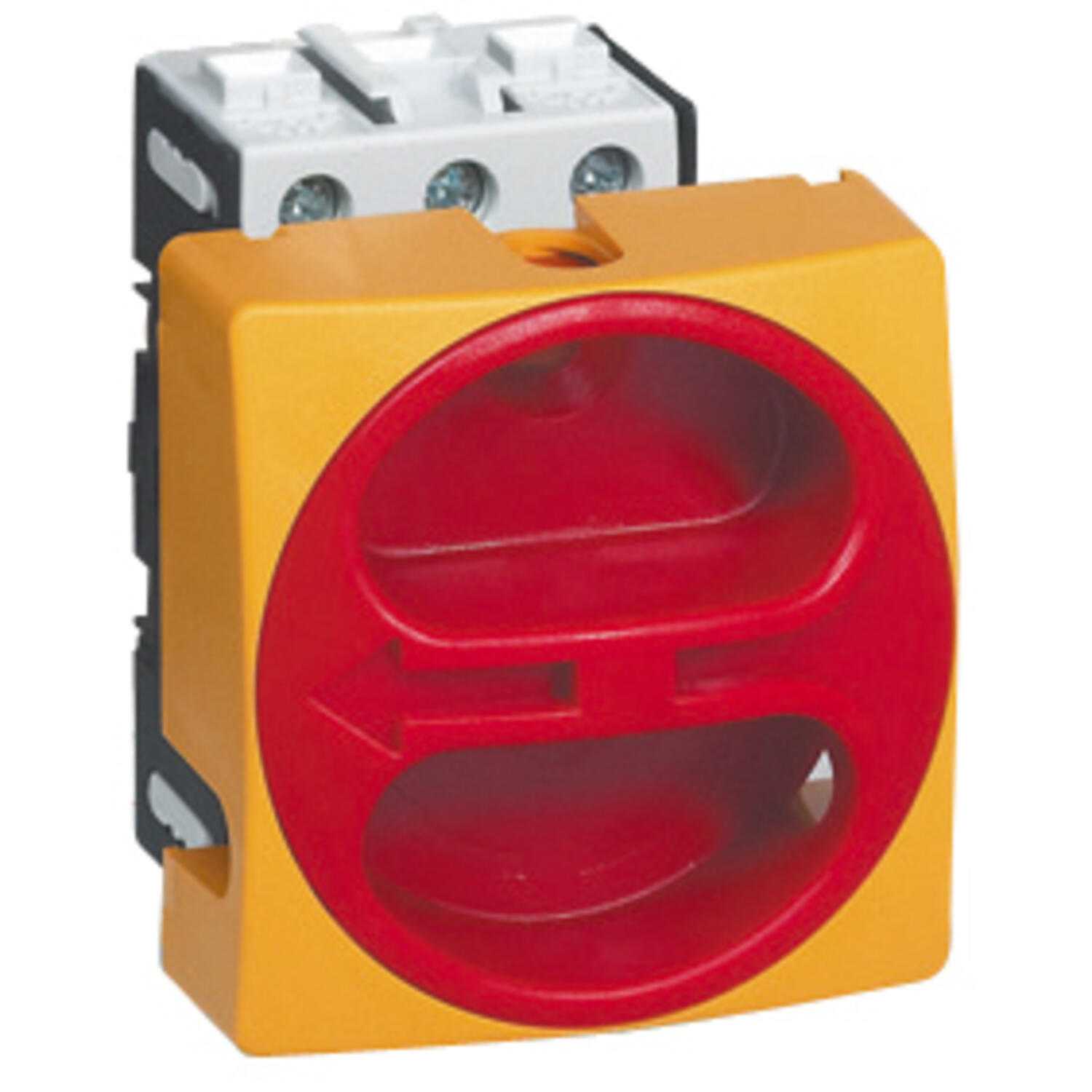

| Farve | Rød/gul |
| Forbindelse fintrådet ledning med tylle max | 6 mm² |
| Forbindelse fintrådet ledning med tylle min | 0.75 mm² |
| Godkendelser | CB, cUL, UL |
| IP-klasse, panel | IP40 |
| Isolationsspænding (Ui) | 690 V |
| Kontinuerlig strøm Iu | 25 A |
| Kortslutningsstrøm (kAeff / 400 V) | 10 kA |
| Kortslutningsstrøm med sikring gl/gG (A) | 25 A |
| Lukkerkapacitet (Aeff / 400V) | 710 A |
| Mekanisk levetid AC20 (millioner) | 0.1 |

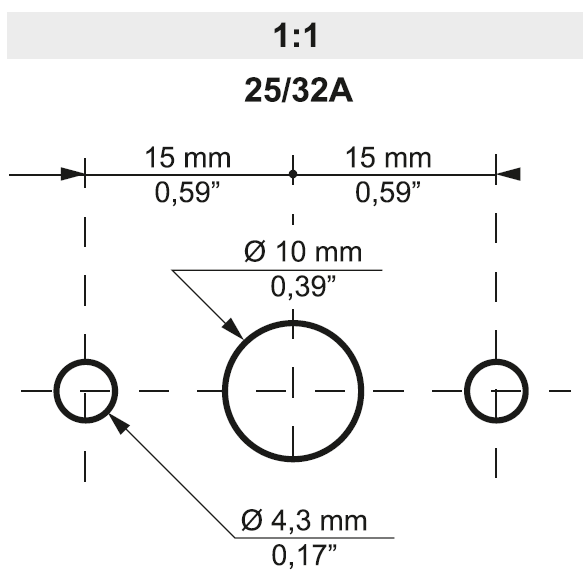

| Montage | Skrue på, DIN-skinne 35 mm |
| Nominel driftseffekt (AC23A / 3x690V) | 7,5 kW |
| Nominel effekt (AC23A / 3x400 V) | 7,5 kW |
| Nominel effekt (AC23A / 3x500V) | 7,5 kW |
| Nominel effekt (AC23A/3x230 V) | 5,5 kW |
| Nominel effekt (AC3/3x230 V) | 4 kW |
|---|---|
| Nominel effekt (AC3/3x690 V) | 5,5 kW |
| Nominel effekt (AC3A / 3x400 V) | 5,5 kW |
| Nominel effekt (AC3A / 3x500 V) | 5,5 kW |
| Nominel impulsspænding Uimp | 6 kV |
| Nominel strøm Ie (AC15 / 400 V) | 4 A |
| Nominel strøm Ie (AC15/230V) | 6 A |
| Normal strøm Ie (AC21 / 22A) | 25 A |
| Pulsstrøm Icw (Aeff / 400 V / 1 s) | 350 A |
| Pulsstrøm lukning Icm (kA Peak / 400 V) | 1 kA |
| Standarder | CSA 22.2, IEC 60947-3 , UL 508 |
| Temperaturområde fra | -30 °C |
| Temperaturområde lager fra | -30 °C |
| Temperaturområde lager til | 70 °C |
| Temperaturområde til | 70 °C |
| Termisk nominel strøm i kapsling | 20 A |
| Termisk strøm Ith | 25 A |
| Tilslutning fast ledning max | 10 mm² |
| Type trykknapper | Switch og håndtag |
