CROUZET AUTOMATION

HMI touchpaneler

Millenium 3 og em4

Crouzets nye sortiment af HMI paneler tilbyder en høj kvalitet, høj ydeevne, til en meget konkurrence dygtig pris.

Mere og mere ser vi paneler og systemer styres og overvåges af HMI paneler i modsætning til de traditionelle måleinstrumenter, pilot lys og tællere. En modernisering af et panel til et HMI plejede at være en dyr, vanskelig opgave. Nu, med den nye serie af Crouzet Touch HMI paneler kan du modernisere og forbedre din applikation til en brøkdel af de historiske omkostninger.

Crouzet Touch-serien består af to versioner,

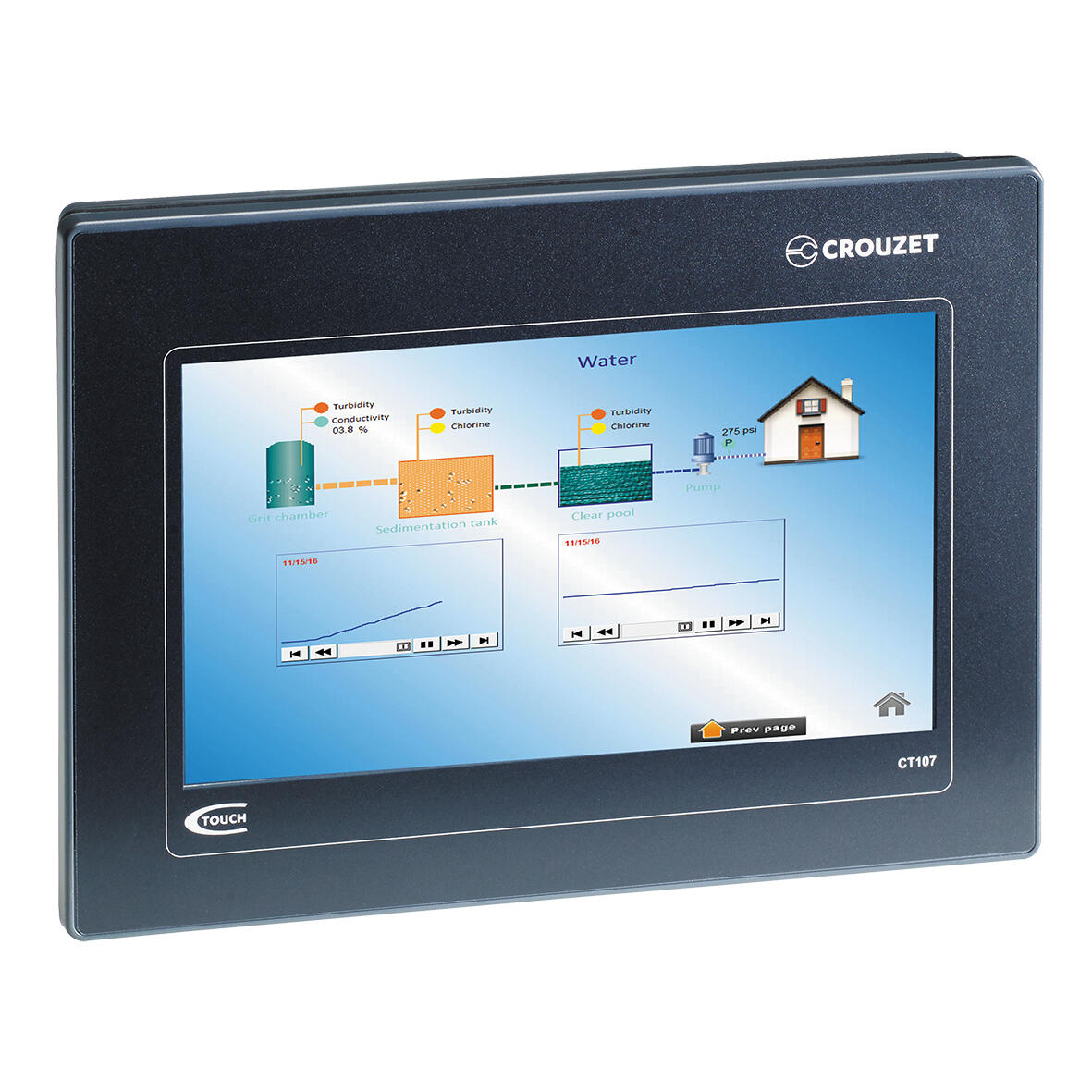

Essential serien:

  • TFT-LCD resistiv berøringsskærm
  • Blæseløs kølesystem
  • 32 bit 600 Mhz Cortex-A8 processor
  • Indbygget RTC
  • Direkte kommunikation med Millenium 3 micro-plc
  • MODBUS RS232/485 protokol
  • CE Mærkning

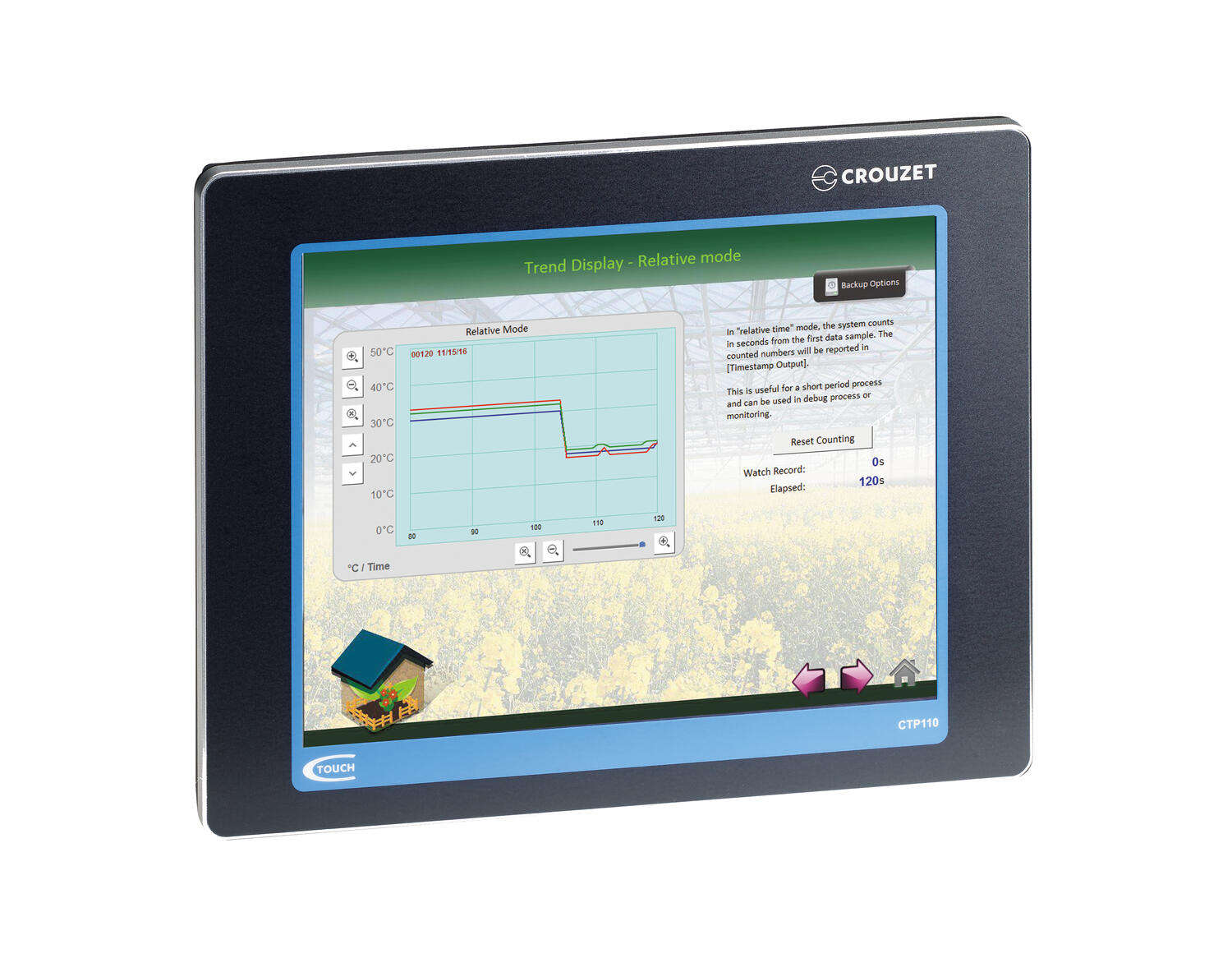

 Performance serien:

  • TFT-LCD resistiv berøringsskærm
  • Blæseløs kølesystem
  • 32 bit 600Mhz or 1 Ghz Cortex-A8 processor
  • Indbygget RTC
  • Direkte kommunikation med Millenium 3 micro-plc
  • MODBUS RS232/485 protokol
  • MODBUS TCP/IP protokol
  • Integreret VNC-server
  • Yderligere funktioner tilgængelig:

E-mails, import/eksport af menu database, øget sikkerhed og mange flere

  • CE mærkning, cULus listed





Teknisk data

Specifikke karakteristika



Bestillingsnummer

88970554

88970564

88970574

Type

CTP104-E

CTP107-E

CTP110-E

Størrelse

4.3"

7"

9.7"

Opløsning

480 x 272

800 x 480

1024 x 768

Lysstyrke

400 cd/m²

350 cd/m²

Frontpanel farve

Pantone process sort C, Blå pantone 285C

Strøm forbrug

300 mA @ 24V

450 mA @ 24V

650 mA @ 24V

Farver

16.7 M

262 K

LCD betragtningsvinkel (Top/bund/venstre/højre)

30/50/50/50

70/50/70/70

60/70/70/70

Processor

32 bit RISC Cortex-A8, 600 MHz

32 bit RISC Cortex-A8 1 GHz

Opbevaring hukommelse

128 MByte

512 MByte

RAM hukommelse

256 MByte

USB

Host 2.0

Ethernet

RJ45, 10/100 Mbit/s, MDI/MDIX

2x RJ45, 10/100/1000 MBit/s, MDI/MDIX

RS232

COM 1 han

COM1 han, COM3 han, Kun Tx & Rx (ingen RTS/CTS)

RS485

COM1 2/4 ledere han, COM3 2 ledere han

COM2 2/4 ledere hun,

COM 3 2 ledere hun

UL Certificering

cULus Listet

N/A

Vægt

0.25 kg

0.6 kg

0.85 kg

Dimensioner (BxHxD)

128 x 102 x 32mm

200.3 x 146.3 x 34mm

260.6 x 203.1 x 36.5mm

Vesa montering

N/A

75 x 75mm

Panel udskæring

119 x 93mm

192 x 138mm

250 x 192mm

PCB belægning

Ja





Generelle karakteristika



Kabinet

Plastik

Produkt-certificering

CE

Nominel spænding

24V DC (-20% / +20%)

Spændings område

19.2 > 28.8V DC

Effekt isolation

Ja

Strømforsyning jordforbindelse

Spændings modstand

500 VAC (1 Minut)

Isolationsmodstand

>50 Mohms @ 500V DC

Vibrations udholdenhed

10 > 25Hz (retning X,Y,Z, 2G 30 minutter)

Ledet og strålet emissioner

EN 55022: 2010 +AC: 2011 Klasse A

EN 55022: 2010 +AC: 2011 Klasse B

CISPR 22: 2008

Elektromagnetisk forstyrrelse, harmonisk strøm

EN 61000-3-2: 2014

Elektromagnetisk forstyrrelse, spændingsflimmer

EN 61000-3-3: 2013

Resistent over for elektrostatisk afladning

Immunitet over for ESD IEC/EN 61000-4-2: 2008

Resistent over for HF forstyrrelse

(Immunitet) (EN55024: 2010)

Immunitet over for strålende elektrostatiske felter IEC/EN 61000-4-3: 2010

Immunitet over for hurtige transienter (bryde immunitet) IEC/EN 61000-4-4: 2012

Immunitet over for chokbølger IEC/EN 61000-4-5: 2014

Radiofrekvens i almindelig udgave IEC/EN 61000-4-6: 2013

Immunitet over for magnetfelt IEC/EN 61000-4-8: 2009

Spændings dyk, afbrydelse

IEC/EN 61000-4-11: 2004

Beskyttelse mod elektrisk stød

Klasse II udstyr

Montering

Indbygget, fastsættelse af medfølgende skrueklemmer for 1 > 6mm panel

Tilslutning

Aftagelig 3 benet skrueklemmerække

Kapslingsklasse

NEMA4 / IP65 frontpanel

Drifttemperatur

0°C > +50°C

Opbevaringstemperatur

-20°C > +60°C

Relativ luftfugtighed

10 > 9% max (ingen kondensering eller dryppende vand)





Display



Type

TFT LCD

Kontrastforhold

500:1

Baggrundsbelysnings type

LED

Baggrundsbelysnings levetid

> 30,000 Timer

Touch panel type

4 ledere resistive, med bruger definerbar layout

Touch panel levetid

1 million operationer minimum

Nøjagtighed

Aktivt område, længde (X) +-2% bredde (Y) +-2%

Driver > Millenium 3

SLIN/SLOUT, XN05, XN06

Driver > em4

MODBUS RS232/485 & TCP/IP

Driver > MODBUS IDA

ASCII, RTU, TCP/IP

RTC

Brug Millenium 3, em4 eller indbygget ur

RTC batteri

CR2032

RTC batteri levetid

> 5 år, ikke genopladelige







  • Størrelser 4,3", 7", 9,7"
  • Enkel software
  • Robust design

Udvalgt variant

Udvalgt variant

Specifikationer

Generelle data

Forsyningsspænding 24 V DC
Display 4,3" TFT LCD
Strømforbrug 300 mA @24V
Opløsning 480x272
Baggrundsbelysning LED > 30.000 h
Processor 32 bit RISC Cortex-A8, 600 MHz
Datahukommelse 128 MB
I / O Ports - COM Port RS-232 COM1 male
I / O Ports - COM Port RS-485 COM1 2/4 wires male, COM3 2 wires male
I / O Porte - Ethernet Port 1 x RJ45, 10/100 Mbit/s, MDI/MDIX
I/O Porte - USB Host 2.0

Øvrige tekniske data

Bredde 128 mm
Dybde 32 mm
Højde 102 mm
Hulmål 119 x 93 mm
IP klasse Front IP65
Temperaturområde fra 0 °C
Temperaturområde til 50 °C
Vibrationsbestandighed 10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
Godkendelser UL, CE

Produktbeskrivelse

Crouzets nye sortiment af HMI paneler tilbyder en høj kvalitet, høj ydeevne, til en meget konkurrence dygtig pris.

Mere og mere ser vi paneler og systemer styres og overvåges af HMI paneler i modsætning til de traditionelle måleinstrumenter, pilot lys og tællere. En modernisering af et panel til et HMI plejede at være en dyr, vanskelig opgave. Nu, med den nye serie af Crouzet Touch HMI paneler kan du modernisere og forbedre din applikation til en brøkdel af de historiske omkostninger.

Crouzet Touch-serien består af to versioner,

Essential serien:

  • TFT-LCD resistiv berøringsskærm
  • Blæseløs kølesystem
  • 32 bit 600 Mhz Cortex-A8 processor
  • Indbygget RTC
  • Direkte kommunikation med Millenium 3 micro-plc
  • MODBUS RS232/485 protokol
  • CE Mærkning

 Performance serien:

  • TFT-LCD resistiv berøringsskærm
  • Blæseløs kølesystem
  • 32 bit 600Mhz or 1 Ghz Cortex-A8 processor
  • Indbygget RTC
  • Direkte kommunikation med Millenium 3 micro-plc
  • MODBUS RS232/485 protokol
  • MODBUS TCP/IP protokol
  • Integreret VNC-server
  • Yderligere funktioner tilgængelig:

E-mails, import/eksport af menu database, øget sikkerhed og mange flere

  • CE mærkning, cULus listed





Teknisk data

Specifikke karakteristika



Bestillingsnummer

88970554

88970564

88970574

Type

CTP104-E

CTP107-E

CTP110-E

Størrelse

4.3"

7"

9.7"

Opløsning

480 x 272

800 x 480

1024 x 768

Lysstyrke

400 cd/m²

350 cd/m²

Frontpanel farve

Pantone process sort C, Blå pantone 285C

Strøm forbrug

300 mA @ 24V

450 mA @ 24V

650 mA @ 24V

Farver

16.7 M

262 K

LCD betragtningsvinkel (Top/bund/venstre/højre)

30/50/50/50

70/50/70/70

60/70/70/70

Processor

32 bit RISC Cortex-A8, 600 MHz

32 bit RISC Cortex-A8 1 GHz

Opbevaring hukommelse

128 MByte

512 MByte

RAM hukommelse

256 MByte

USB

Host 2.0

Ethernet

RJ45, 10/100 Mbit/s, MDI/MDIX

2x RJ45, 10/100/1000 MBit/s, MDI/MDIX

RS232

COM 1 han

COM1 han, COM3 han, Kun Tx & Rx (ingen RTS/CTS)

RS485

COM1 2/4 ledere han, COM3 2 ledere han

COM2 2/4 ledere hun,

COM 3 2 ledere hun

UL Certificering

cULus Listet

N/A

Vægt

0.25 kg

0.6 kg

0.85 kg

Dimensioner (BxHxD)

128 x 102 x 32mm

200.3 x 146.3 x 34mm

260.6 x 203.1 x 36.5mm

Vesa montering

N/A

75 x 75mm

Panel udskæring

119 x 93mm

192 x 138mm

250 x 192mm

PCB belægning

Ja





Generelle karakteristika



Kabinet

Plastik

Produkt-certificering

CE

Nominel spænding

24V DC (-20% / +20%)

Spændings område

19.2 > 28.8V DC

Effekt isolation

Ja

Strømforsyning jordforbindelse

Spændings modstand

500 VAC (1 Minut)

Isolationsmodstand

>50 Mohms @ 500V DC

Vibrations udholdenhed

10 > 25Hz (retning X,Y,Z, 2G 30 minutter)

Ledet og strålet emissioner

EN 55022: 2010 +AC: 2011 Klasse A

EN 55022: 2010 +AC: 2011 Klasse B

CISPR 22: 2008

Elektromagnetisk forstyrrelse, harmonisk strøm

EN 61000-3-2: 2014

Elektromagnetisk forstyrrelse, spændingsflimmer

EN 61000-3-3: 2013

Resistent over for elektrostatisk afladning

Immunitet over for ESD IEC/EN 61000-4-2: 2008

Resistent over for HF forstyrrelse

(Immunitet) (EN55024: 2010)

Immunitet over for strålende elektrostatiske felter IEC/EN 61000-4-3: 2010

Immunitet over for hurtige transienter (bryde immunitet) IEC/EN 61000-4-4: 2012

Immunitet over for chokbølger IEC/EN 61000-4-5: 2014

Radiofrekvens i almindelig udgave IEC/EN 61000-4-6: 2013

Immunitet over for magnetfelt IEC/EN 61000-4-8: 2009

Spændings dyk, afbrydelse

IEC/EN 61000-4-11: 2004

Beskyttelse mod elektrisk stød

Klasse II udstyr

Montering

Indbygget, fastsættelse af medfølgende skrueklemmer for 1 > 6mm panel

Tilslutning

Aftagelig 3 benet skrueklemmerække

Kapslingsklasse

NEMA4 / IP65 frontpanel

Drifttemperatur

0°C > +50°C

Opbevaringstemperatur

-20°C > +60°C

Relativ luftfugtighed

10 > 9% max (ingen kondensering eller dryppende vand)





Display



Type

TFT LCD

Kontrastforhold

500:1

Baggrundsbelysnings type

LED

Baggrundsbelysnings levetid

> 30,000 Timer

Touch panel type

4 ledere resistive, med bruger definerbar layout

Touch panel levetid

1 million operationer minimum

Nøjagtighed

Aktivt område, længde (X) +-2% bredde (Y) +-2%

Driver > Millenium 3

SLIN/SLOUT, XN05, XN06

Driver > em4

MODBUS RS232/485 & TCP/IP

Driver > MODBUS IDA

ASCII, RTU, TCP/IP

RTC

Brug Millenium 3, em4 eller indbygget ur

RTC batteri

CR2032

RTC batteri levetid

> 5 år, ikke genopladelige







Tilbehør

Relaterede produkter

Omniplus listing image
Produktnyheder

OMNIPLUS – Velafprøvet måleteknologi møder IO-Link

OMNIPLUS-transmitteren fra Senseca kombinerer velafprøvet måleteknologi med et intelligent IO-Link-interface, hvilket åbner døren for forbedret processtyring, øget effektivitet og større fleksibilitet i dine applikationer. Med et robust hus i rustfrit stål og en front i ridsefast mineralglas er OMNIPLUS både holdbar og pålidelig. Det standardiserede IO-Link-interface sikrer problemfri digital kommunikation, hvilket giver dig præcise data og pålidelige måleresultater – perfekt til optimal flowmåling.

Tilpassede tankdæksler listing
Produktnyheder

Kundetilpassede tankdæksler/mandehuller i rustfri og syrefast stål

Har I brug for et tankdæksel eller tanklåg, der opfylder specifikke krav? Så er I kommet til det rigtige sted. Hos OEM Automatic Klitsø samarbejder vi med den tyske producent Zimmerlin for at kunne tilbyde kundetilpassede tankdæksler og tanklåg i rustfrit og syrefast stål – velegnede til både indendørs og udendørs miljøer.

Zimmerlin er en erfaren og innovativ producent med høj teknisk ekspertise og stort fokus på kvalitet og kundeønsker. Uanset om I søger en standardløsning eller har behov for en specialdesignet konstruktion, er de – og vi – en pålidelig partner gennem hele processen.

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

kalibrering af vejecelle
Virksomhedsnyt

Få din vejecelle kalibreret og klar til brug

Vi har nu mulighed for at tilbyde kalibrering og indstilling af vejeceller efter dine ønsker og behov. En service, der tidligere udelukkende blev udført af WIKA i Tyskland, men som vi i dag tilbyder via vores svenske forædlingsafdeling.

Tips og guides

Undgå farlige situationer – vælg et trådløst låsesystem fra Castell

Beskyt dig selv og dine kolleger med markedets mest pålidelige mekaniske låsesystem. Castells systemer er udviklet til applikationer, hvor der stilles høje krav til sikkerhed – typisk i miljøer med høj risiko, som f.eks. betonblandere, robotceller og produktionsanlæg.

EU stiller krav til danske renseanlæg

Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.

Favoritter Artikler Forsyningsspænding Display Strømforbrug Opløsning Baggrundsbelysning Processor Datahukommelse I / O Ports - COM Port RS-232 I / O Ports - COM Port RS-485 I / O Porte - Ethernet Port I/O Porte - USB Host Bredde Dybde Højde Hulmål IP klasse Front Temperaturområde fra Temperaturområde til Vibrationsbestandighed Godkendelser Pris
24 V DC
4,3" TFT LCD
300 mA @24V
480x272
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
128 MB
COM1 male
COM1 2/4 wires male, COM3 2 wires male
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
128 mm
32 mm
102 mm
119 x 93 mm
IP65
0 °C
50 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
UL, CE
24 V DC
4,3" TFT LCD
450 mA @24V
480x272
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
128 MB
COM1 male
COM1 2/4 wires male, COM3 2 wires male
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
128 mm
32 mm
102 mm
119 x 93 mm
IP65
0 °C
45 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
UL, CE
24 V DC
7" TFT LCD
450 mA @24V
800x480
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
128 MB
COM1 male
COM1 2/4 wires male, COM3 2 wires male
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
200,4 mm
34 mm
146,3 mm
192 x 139 mm
IP65
0 °C
50 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
UL, CE
24 V DC
7" TFT LCD
450 mA @24V
800x480
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
128 MB
COM1 male
COM1 2/4 wires male, COM3 2 wires male
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
200,4 mm
34 mm
146,3 mm
192 x 139 mm
IP65
0 °C
50 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
UL, CE
24 V DC
9,7" TFT LCD
650 mA @24V
1024x768
LED > 30.000 h
32 bit RISC Cortex-A8, 1 GHz
512 MB
COM1 male, COM3 male
COM2 2/4 wires female, COM3 2 wires female
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
260,6 mm
36,5 mm
203,1 mm
250 x 192 mm
IP65
0 °C
50 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
CE
24 V DC
9,7" TFT LCD
650 mA @24V
1024x768
LED > 30.000 h
32 bit RISC Cortex-A8, 1 GHz
512 MB
COM1 male, COM3 male
COM2 2/4 wires female, COM3 2 wires female
1 x RJ45, 10/100 Mbit/s, MDI/MDIX
2.0
260,6 mm
36,5 mm
203,1 mm
250 x 192 mm
IP65
0 °C
50 °C
10-25 Hz, 2G i 30 minutter i X-,Y- og Z-akse
CE
24 V DC
4,3" TFT LCD
300 mA @24V
480x272
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
COM1 male
COM1 2/4 wires male, COM3 2 wires male
128 mm
32 mm
102 mm
119 x 93 mm
IP65
0 °C
50 °C
CE
24 V DC
4,3" TFT LCD
300 mA @24V
480x272
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
COM1 male
COM1 2/4 wires male, COM3 2 wires male
128 mm
32 mm
102 mm
119 x 93 mm
IP65
0 °C
50 °C
CE
24 V DC
7" TFT LCD
500 mA @24V
800x480
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
COM1 male
COM2 2/4 wires male
200,4 mm
34 mm
146,5 mm
192 x 138 mm
IP65
0 °C
50 °C
CE
24 V DC
7" TFT LCD
500 mA @24V
800x480
LED > 30.000 h
32 bit RISC Cortex-A8, 600 MHz
COM1 male
COM2 2/4 wires male
200,4 mm
34 mm
146,5 mm
192 x 138 mm
IP65
0 °C
50 °C
CE

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Ulrik Juul Nielsen

Kundeservice
Har du har brug for hjælp? Kontakt os:
Har du brug for hjælp? Klik her!
Logo

COOKIE-INDSTILLINGER FOR OEMKLITSO.DK

Cookies hjælper os med at forbedre din oplevelse med os. Så for at kunne analysere trafikken, håndtere loginoplysninger, tilbyde dig personlige oplysninger og for at grundlæggende funktionalitet kan fungere på webssitet, skal vi bruge nogle cookies.

NØDVENDIGE COOKIES

Disse cookies er nødvendige for, at webstedet fungerer og kan ikke slås fra i vores systemer. De bruges normalt kun som reaktion på handlinger, du har foretaget i forbindelse med en serviceanmodning, f.eks. Når du angiver personlige præferencer, logger ind eller udfylder en formular.

ANALYSE OG MÅLING

Disse cookies giver os mulighed for at tælle antallet af besøg og trafikkilder, så vi kan måle og forbedre vores websteds ydeevne. De hjælper os med at vide, hvilke sider der er mere eller mindre populære, og hvordan besøgende navigerer rundt på webstedet. De oplysninger, som disse cookies indsamler, er aggregerede og derfor helt anonyme. Hvis du ikke tillader disse cookies, ved vi ikke, hvornår du har besøgt vores websted.

MARKEDSFØRING

Disse cookies kan tilføjes af vores partnere. De kan bruge dem til at oprette en profil af dig baseret på dine interesser for at vise dig mere relevante oplysninger. De gemmer ingen personlige oplysninger - kun oplysninger om din browser og enhed. Hvis du ikke accepterer disse cookies, får du en mere generel og mindre tilpasset brugeroplevelse.
