DIS enkoder
I modsætning til traditionelle enkodere bruger QR-serien magnetisk sensorteknologi, der sikrer kontaktløs måling for øget holdbarhed og reduceret slitage.
Absolut rotary encoder:
Denne type enkoder leverer et analogt udgangssignal, der ændrer sig lineært i forhold til rotationsvinklen, op til 360°. Så snart der tilføres strøm, registrerer enkoderen straks sin absolutte position.
Inkrementel rotary encoder:
Denne type anvendes primært til måling af rotationshastighed på en aksel. Den genererer pulssignaler (A- og B-signaler), hvor antallet af pulser pr. fuld omdrejning typisk varierer mellem 32 og 1024. Ved at analysere faseforskellen mellem A- og B-signalerne kan rotationsretningen bestemmes, dvs. om akslen drejer med eller mod uret.

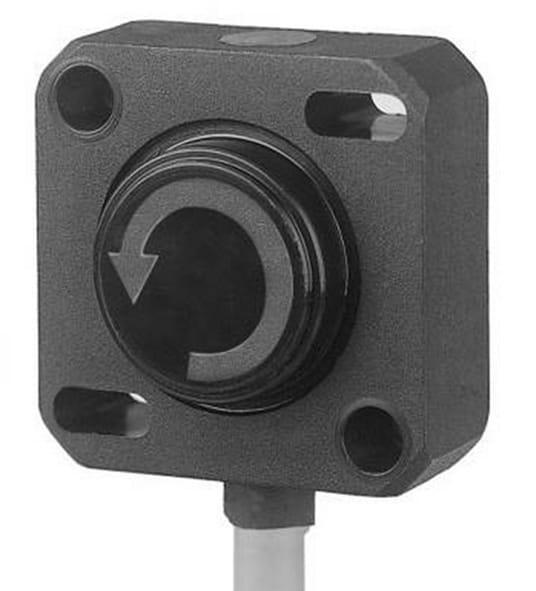

QR30 - Inkrementel enkoder
Ekstern magnet (0–2 mm)
- 360°
- A/B pulsudgang: push-pull
- Op til 1024ppr
- Forsyning: 8-30 Vdc
- 30 x 30 x 15 mm
QR30N - Absolut enkoder
Ekstern magnet (0–7 mm)
- 90°, 180°, 360°
- 12 bit (0,09°)
- Output: 0–5 V / 4–20 mA
- Forsyning: 5 Vdc / 10–30 Vdc
- 30 × 30 × 15 mm

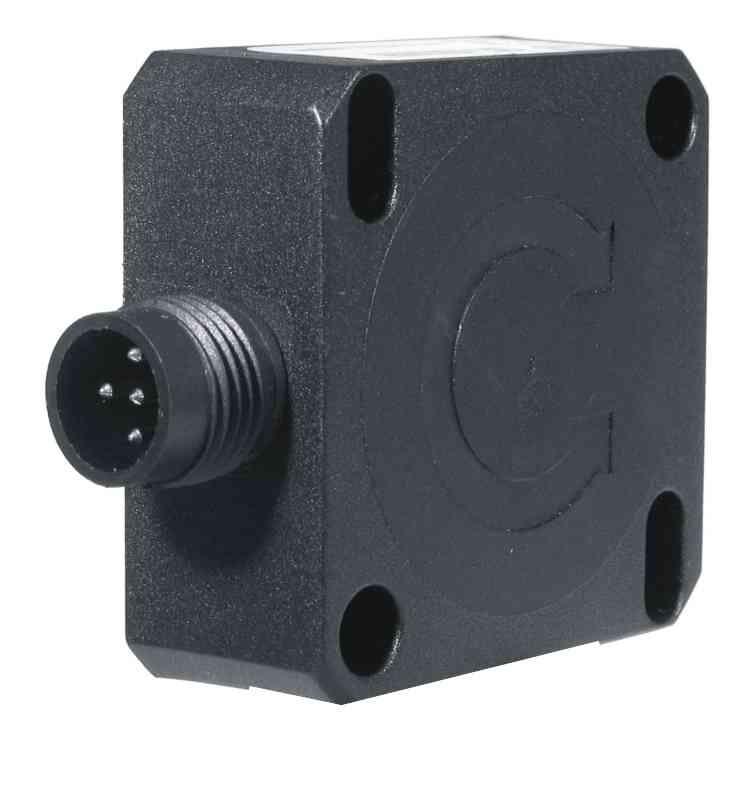

QR40EMN - Absolut enkoder
Ekstern magnet (0–10 mm)
- 90°, 180°, 360°
- 12 bit (0,09°)
- Output: 0–5 V / 4–20 mA
- Forsyning: 5 Vdc / 10–30 Vdc
- 40 x 40 x 17 mm
QR40EMN - Absolut redundant enkoder
Ekstern magnet (0–10 mm)
- 90°, 180°, 360°
- 12 bit (0,09°)
- Output: 2x 0–5 V / 2x 4–20 mA
- Forsyning: 5 Vdc / 10–30 Vdc
- 40 x 40 x 17 mm

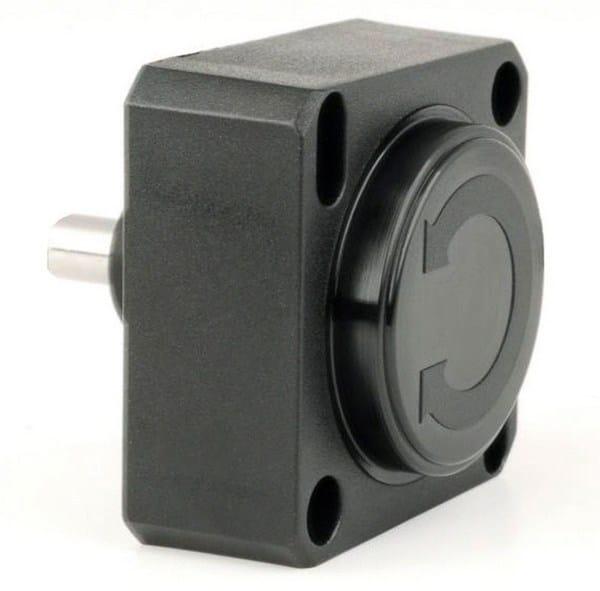

QR40 - Absolut enkoder
D-aksel og integreret magnet
- 90°, 180°, 360°
- 12 bit (0,09°)
- Output: 0–5 V / 4–20 mA
- Forsyning: 5 Vdc / 10–30 Vdc
- 40 x 40 x 22 mm

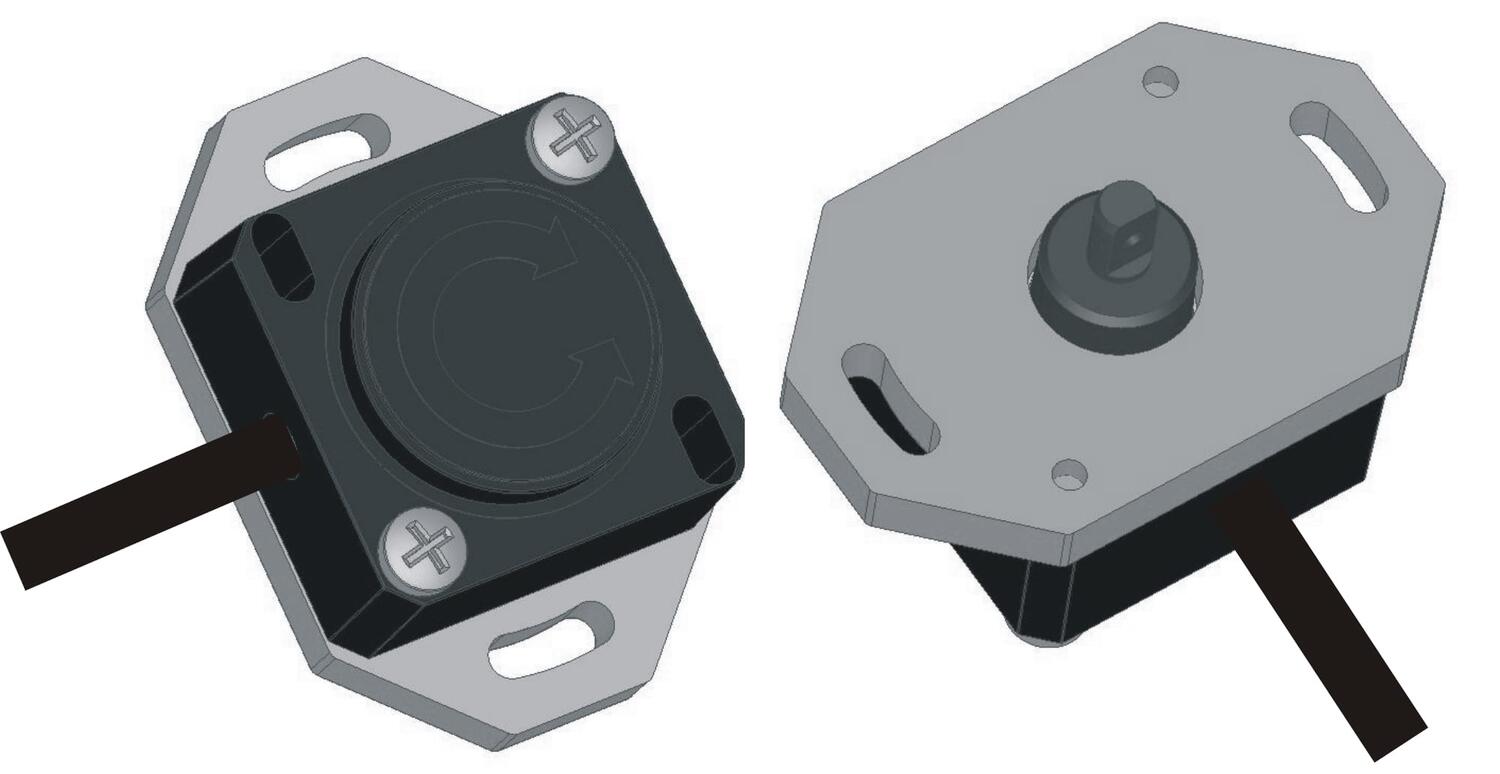

QR46 - Absolut enkoder
D-aksel, integreret magnet, Elobau fit
- 90°, 120°, 150°
- 12 bit (0,09°)
- Output: 0,5-4,5 V / 4–20 mA
- Forsyning: 10–30 Vdc
- 40 x 63 x 28 mm

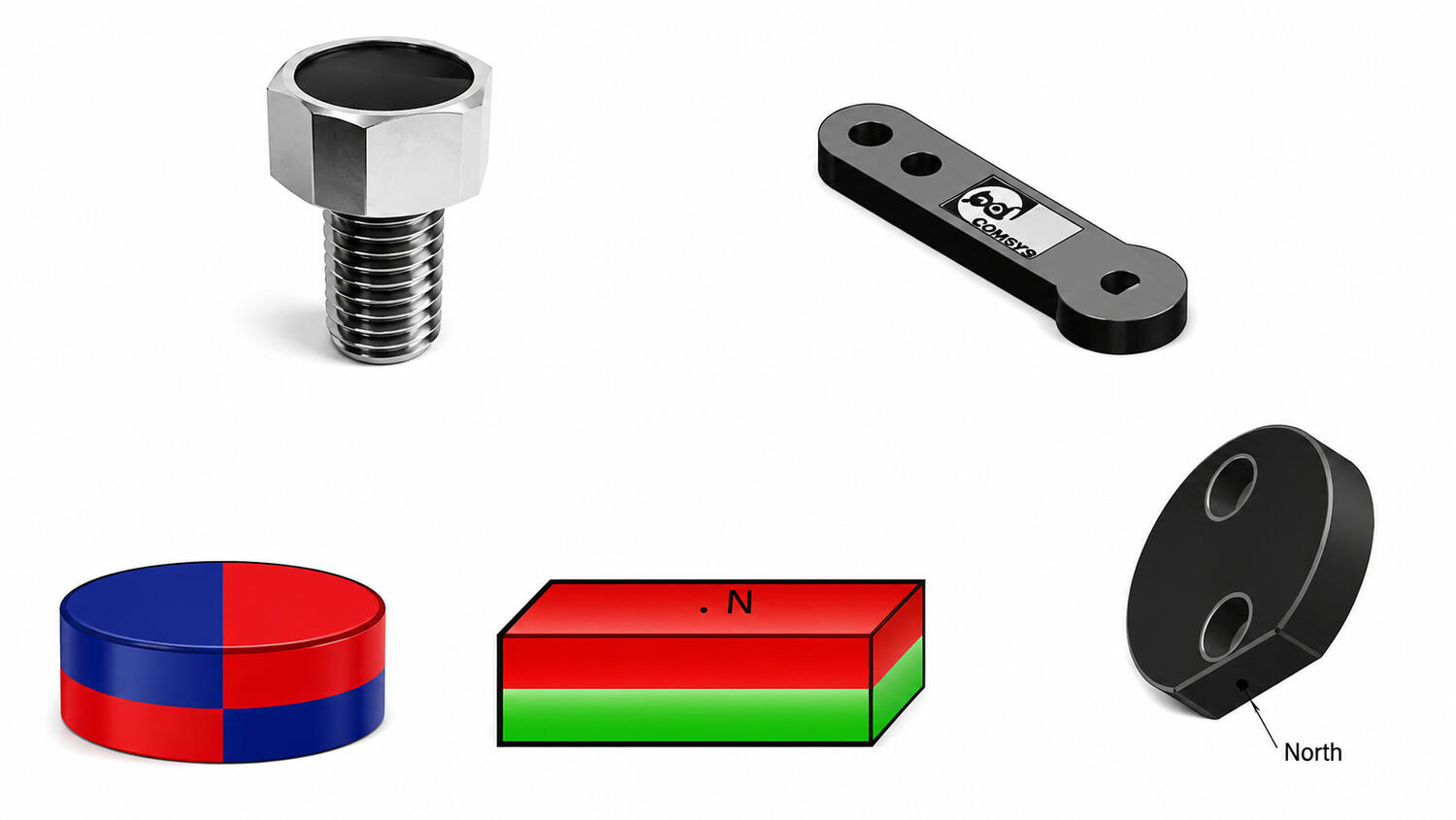

DIS enkoder tilbehør
- Neodym magneter
- Op til 10 mm installationsafstand
- Boltmagneter M10-M12
- Plastik disk
- Mekaniske arme (levers)
Roterende encodere (absolutte og inkrementelle) måler vinkelforskydning fra 0° til 360° uden mekaniske stop.
Modellerne omfatter QR30(N), QR40 og QR40EMN. I QR30(N) og QR40EMN monteres sensoren på en fast enhed med magneten på en roterende aksel, hvilket giver op til 10 mm clearance for mekaniske tolerancer.
QR40-serien har en udgangsakslen med glasfiberlejer, nulkalibrering og nem installation.
QR40EMN, der fås som en fuldt redundant model, er ideel til sikkerhedskritiske designs. Udgangene tilbyder 12-bit opløsning og høj repeterbarhed til forskellige applikationer.
Hvorfor vælge DIS?
- In-house udvikling og produktion i Holland
- Specialdesignede kabinetter og firmware
- Dokumenteret ydeevne i krævende miljøer
- In-house kabel og stik-samling
Frequently asked questions about DIS enkoder
Standard roterende enkoder vs. DIS roterende enkoder
En traditionel roterende encoder er typisk en optisk eller magnetisk akselencoder, mens DIS' QR-serie er en kontaktløs magnetisk positionssensor, som fungerer som en absolut encoder.
| Egenskab | Standard roterende encoder | DIS QR-serie |
|---|---|---|
| Måleprincip | Optisk skive eller magnetisk kodehjul | Hall-/magnetisk sensor |
| Kontakt | Aksel med lejer | Kontaktløs måling |
| Montering | Monteres direkte på akslen | Sensor + magnet (QR30) eller integreret aksel (QR40) |
| Tolerance ved montering | Kræver høj mekanisk præcision | Kan tolerere større afstand og fejljustering |
| Slid | Lejer slides over tid | Næsten intet mekanisk slid |
| Stød og vibration | Kan være følsom | Meget robust |
| Smuds/støv | Optiske encodere kan påvirkes | Magnetisk måling påvirkes meget lidt |
| Output | Incremental (A/B/Z) eller SSI, CANopen, EtherCAT osv. | Analog 0-10 V, 4-20 mA eller A/B-pulser afhængigt af model |
| Pris | Ofte dyrere ved høj kvalitet | Typisk konkurrencedygtig ved simple positionsmålinger |
