BROOKS INSTRUMENT

Kompakt, ATEX, IP67, Flame Proof, Offshore, Høj nøjagtighed ved Lavt flow

Brooks - Metal Tube Va-Meter - MT3750 serien

Brooks flowmåler MT3750C er en pålidelig flowmåler til lavt flow. Den har metalrør, hvor medieberørte dele er i 316L rustfrit stål.

Den magnetisk koblede indikator er meget pålidelig til indikation. Denne model er både et praktisk og økonomisk valg for lavt flow og ved højt tryk/høj temperatur, og særligt når man beskæftiger sig med aggressive væsker.

Fås med 4-20 mA udgang, nåleventil på indløb eller udløb samt flowkontrollere eller alarmer tilgængelige.

Tekniske data

Maks. flow	Væsker op til 100 l/h eller 26 GPH (H2O ekv.) Gasser op til 3,1 m³n/h eller 120 SCFH (luft ekv.) (Se under "tilslutninger" for mere information
Nøjagtighed	±5 % fuldt skalaudslag (FS), Class 4 VDE/VDI 3513 Option: ±3 % FS, Class 2,5 VDE/VDI 3513
Repeterbar	1 % FS
Trykklasse
Maksimalt væsketryk Option	Gänganslutning: 1 500 psi (100bar) Flangetilslutninger: (se tabel 2)
Maksimalt væsketryk Option	Maks. arbejdstryk: 4 000 psig (276 bar) (ingen ventil, kun 1/4")
Skala	Længde - 52 mm, nominelt Direkte visende aluminumsskala
Maks. væsketemperatur	Indikator: -29 °C til 204 °C Alarm: -29 °C til 120 °C Transmitter: -29 °C til 82 °C
Omgivelserstemperatur	Indikator: -50 °C til 65 °C Alarrm: -29 °C til 65 °C Transmitter: -29 °C til 65 °C (Se tabel 3 for mere information)
Materialer
Medieberørte dele Option	316L rustfrit stål (1.4404), Inconel® 625, Titan Grade II (endast storlek 0 flottör)
Medieberørte dele Option	Monel® K-500
O-ringe Option	Standard: Viton® fluoroelastomers
O-ringe Option	Buna-N, Ethylenen Propylene, Kalrez®, PTFE (uden ventil)
Beskyttelsesklasse	Støbt aluminium, epoxy malede Indikatorhus: Type 4X/IP64 Transmitterhus: Type 4X/IP66/IP67 Reed Switch hus: Type 4X Induktivt alarm hus: Type 4X/IP65
Tilslutninger	Horisontalt 1/4" NPT Indvendigt gevind 1/4" Kompressionskobling 6 mm Kompressionskobling 1/4" ISO RC (Se tabel "Tilslutninger")
Flanger	DIN 2527/2635 DN15 til DN25 PN40 RF ANSI B16.5 1/2", 3/4" eller 1" - 150#, # 300, 600# RF Kun vertikalt ind- og udløb (Se tabel "Tilslutningerr")
Mekanisk certificering	Trykdirektivet ( PED) 97/23/EG Flowmålere er fremstillet i overensstemmelse med lyd Engineering Praksis (SEP)
El- certificering	Certified Ex-proof, Intrinsically safe ATEX, CSA, IECEx och NEPSI godkendt

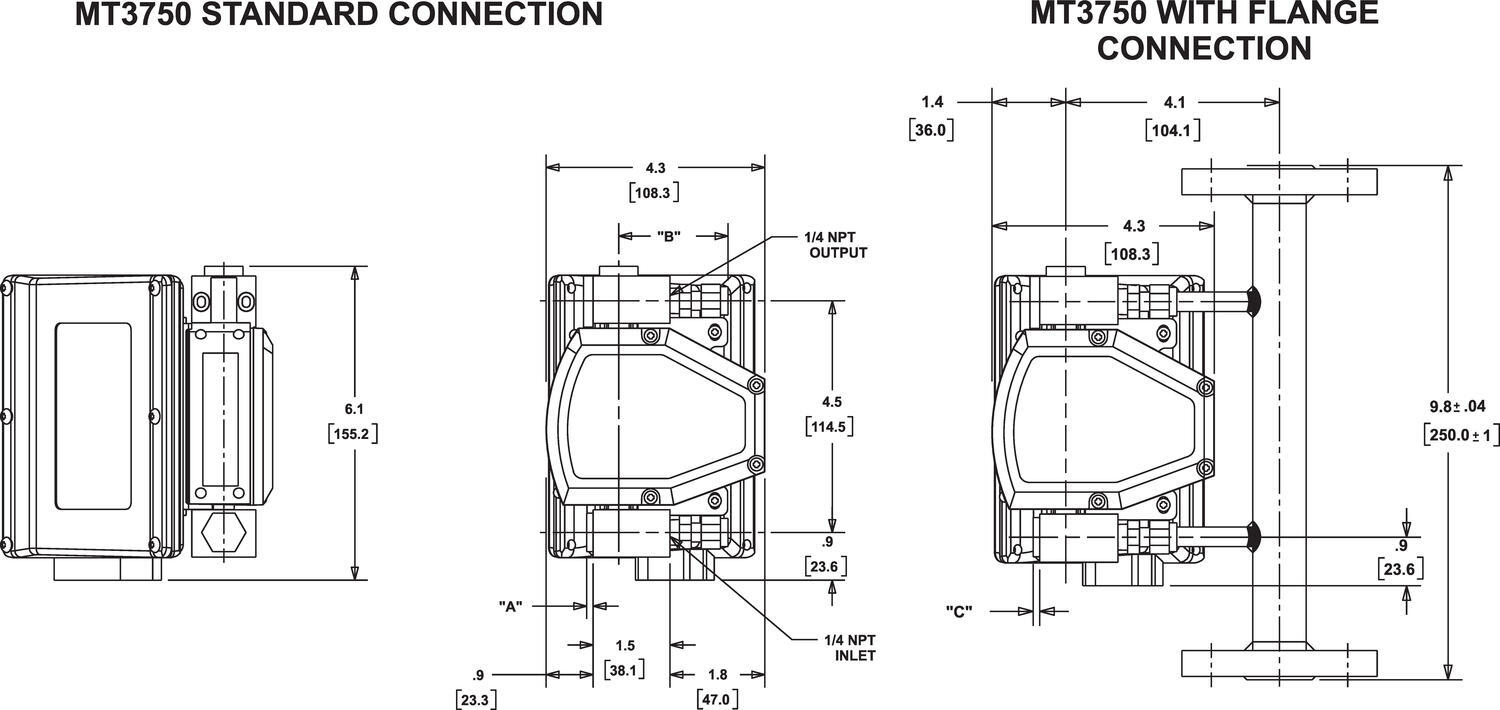

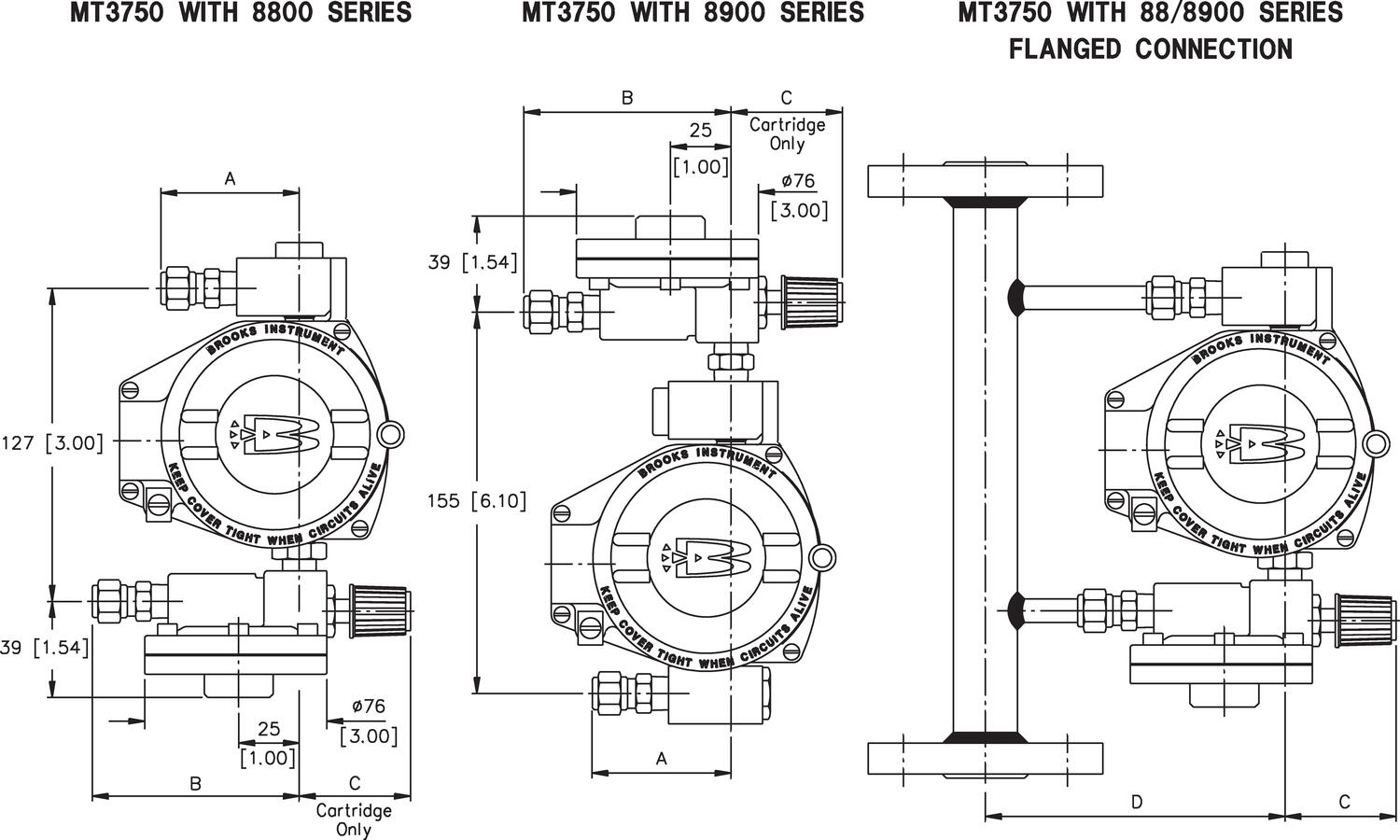

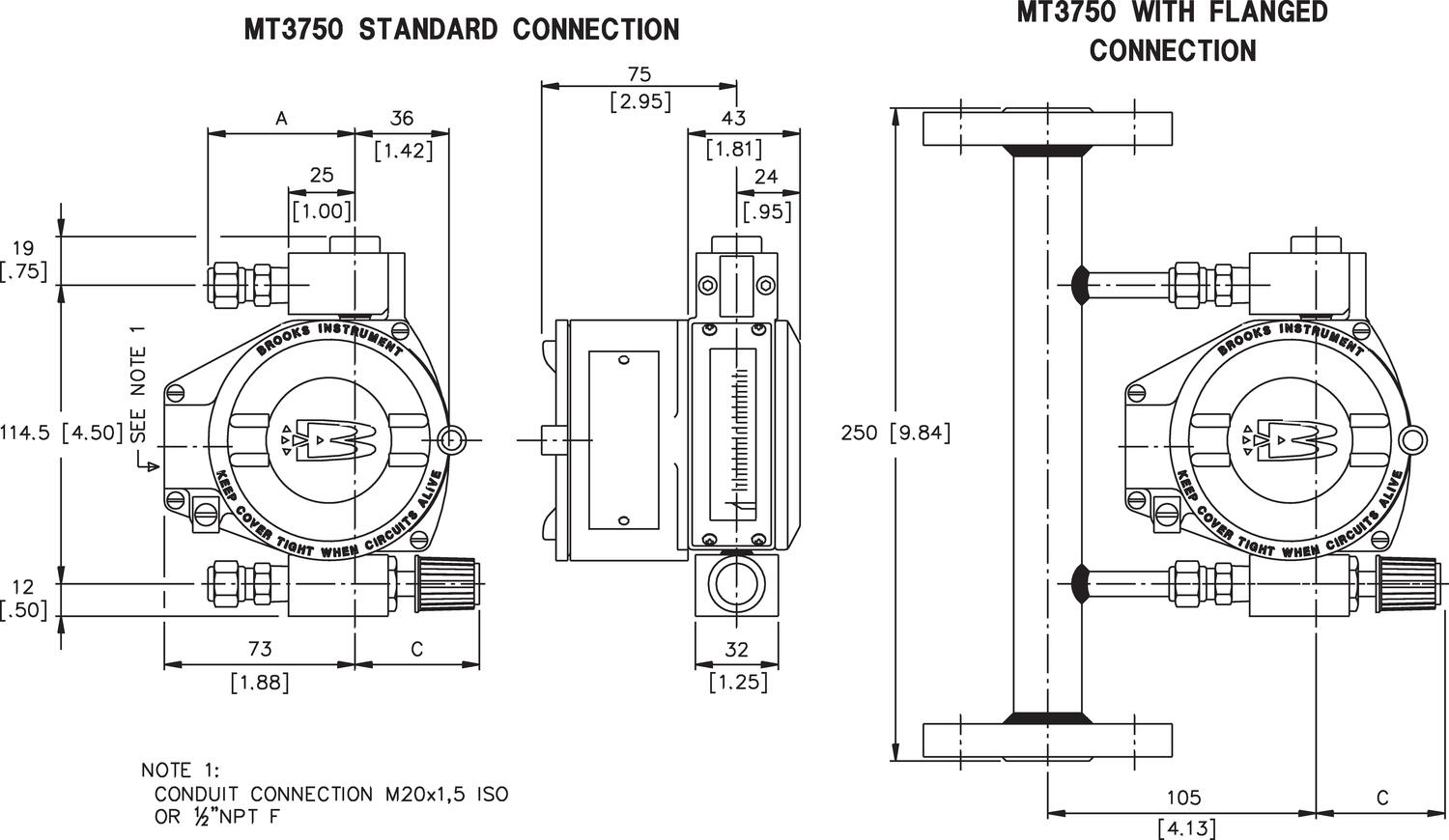

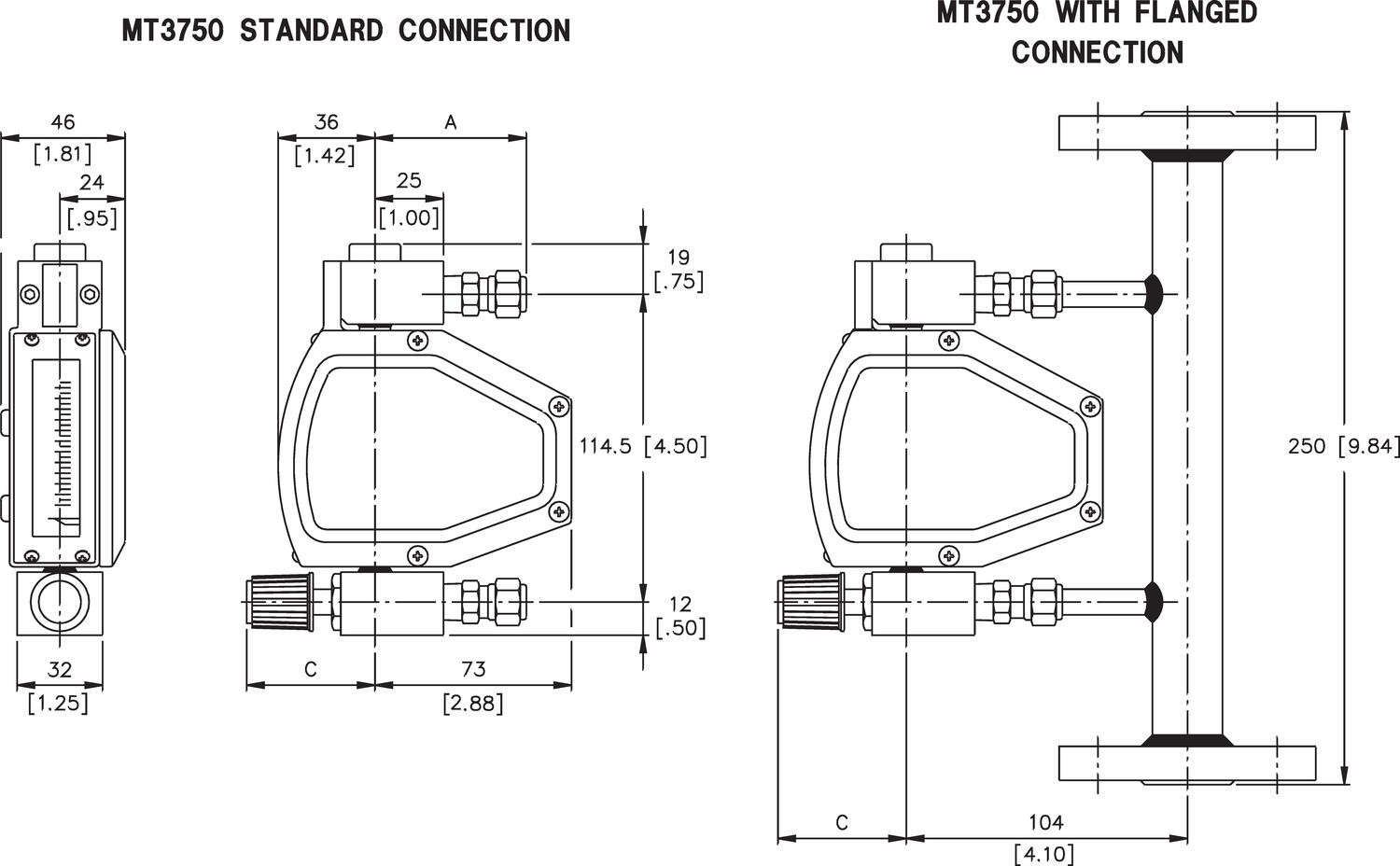

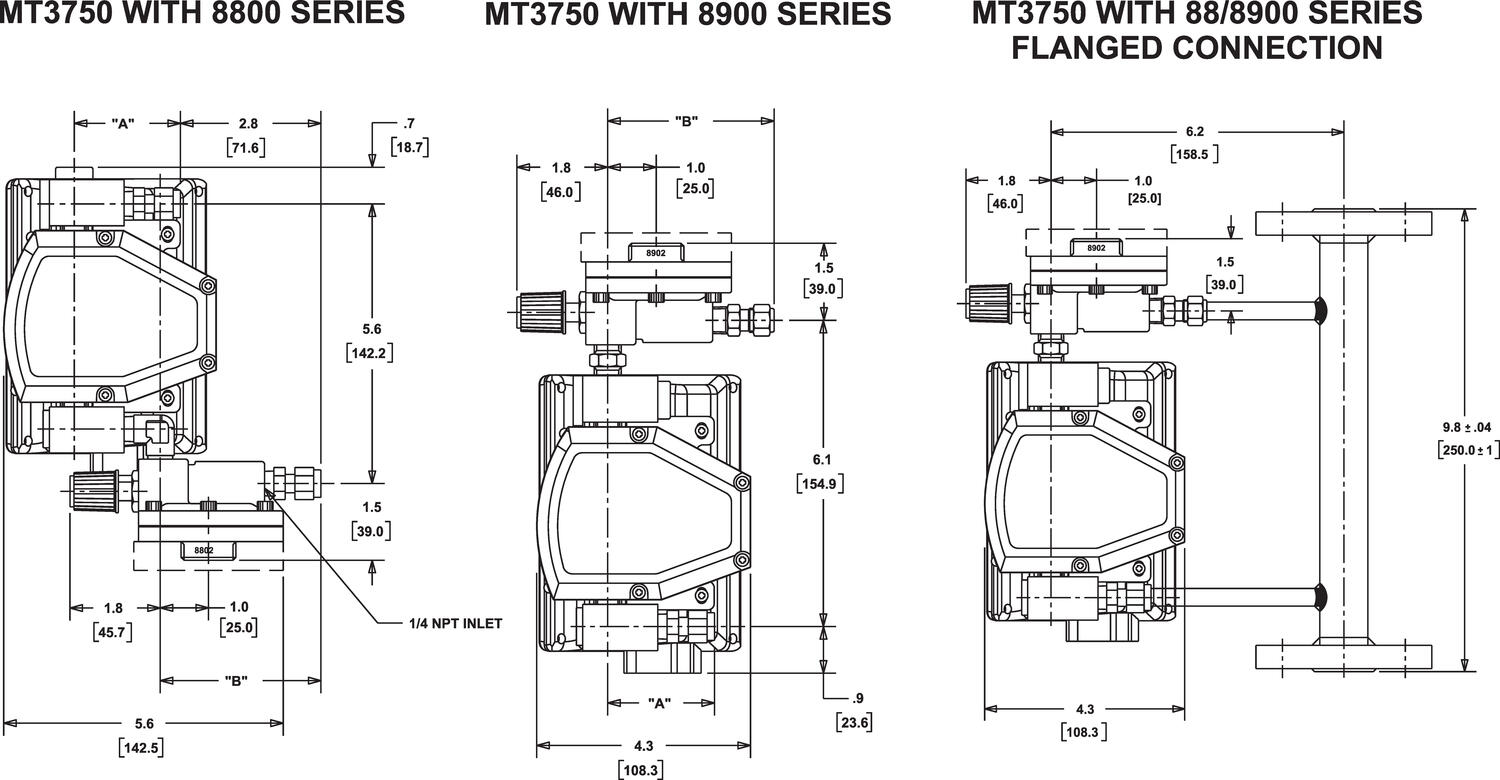

Mål

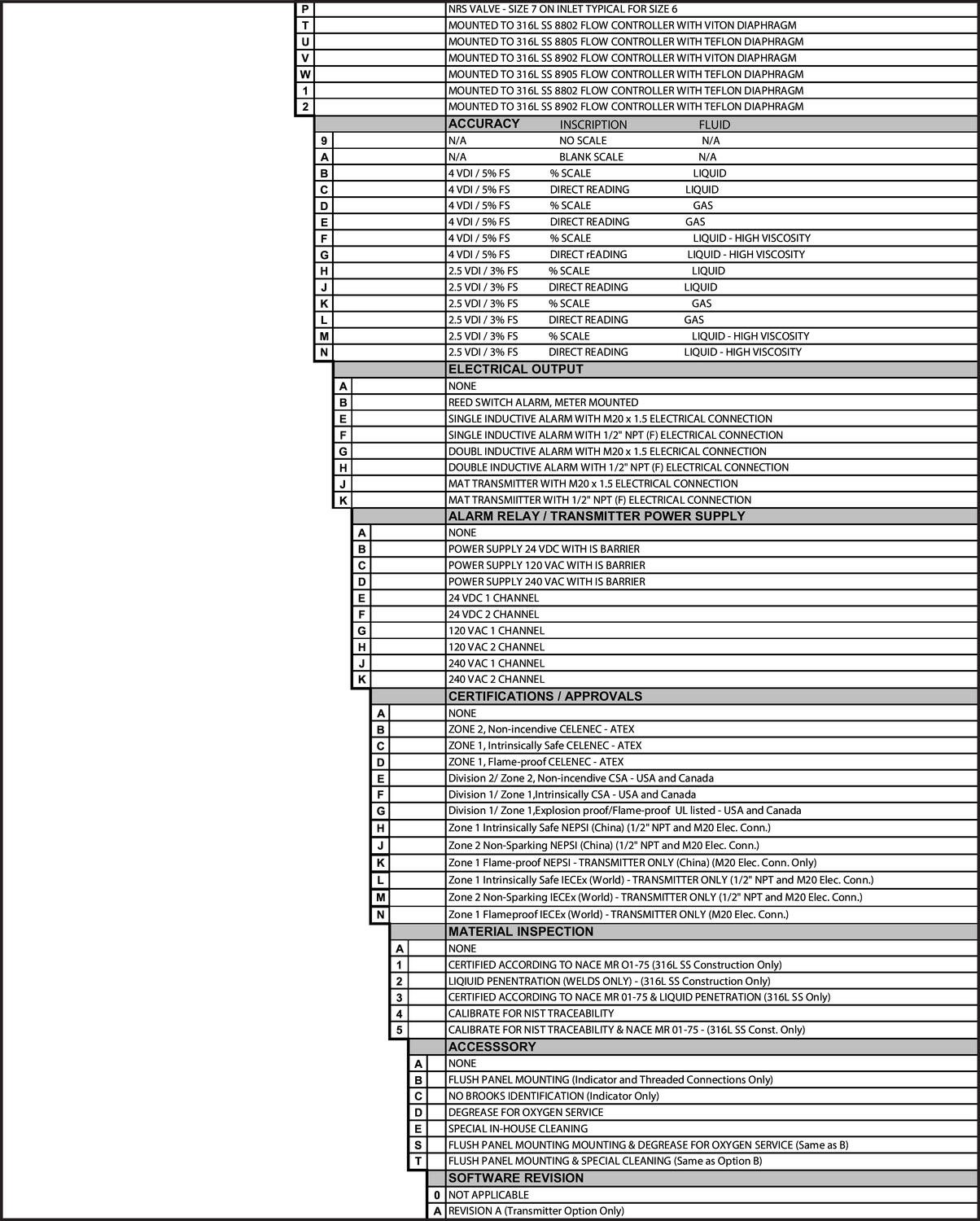

Typenummer

MT3750C_model_code1.eps

MT3750C_model_code2.eps

Medieberørte dele 316 SS eller Monel
Flow op til 100 L/h
Høj temperatur og højt tryk
Integreret reguleringsventil på ind- eller udløssiden

Udvalgt variant

Metal VA-Meter MT3750C

Art:

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Alarm	Switch
Certifikater	ATEX Zone 1, Atex Zone 1 flame proof, IECEx Zone 1 + 2, KOSHA Zone 1.
Flow	4.3 l/h - 3.1 m3/h
Flydemateriale	Rustfrit stål 316L
Forsyningsspænding	24 V
Forsyningsspænding DC max	24 V DC
Funktion	Mass flow meter
Gentagelsesnøjagtighed	1% F.S
Godkendelser	ATEX, CE, CSA, IECEx, PED
I/O-porte - udgang	4-20mA
IP-klasse	IP64, IP66, IP67
Materiale hus	Rustfrit stål 316L, Titanium
Materiale medieberørte del	Rustfrit stål 316L, Titanium

Materiale O-ring	Buna, Kalrez, PTFE
Medietemperatur fra	-50 °C
Medietemperatur til	204 °C
Nøjagtighed	3-5% F.S
Reguleringsområde	1:10
Skalalængde	52 mm
Temperaturområde fra	-29 °C
Temperaturområde til	65 °C
Tilslutning	NPT, BSP, Clamp, 6mm tube, 1/4" tube, Flanger 1/4 - 1"
Tryk	100 bar
Trykområde max	276 bar
Vandflow	0.096 - 100 l/h

Downloads

Datasheet-MT3750.pdf

Mål & tilslutninger

Produktbeskrivelse

Brooks flowmåler MT3750C er en pålidelig flowmåler til lavt flow. Den har metalrør, hvor medieberørte dele er i 316L rustfrit stål.

Fås med 4-20 mA udgang, nåleventil på indløb eller udløb samt flowkontrollere eller alarmer tilgængelige.

Tekniske data

Maks. flow	Væsker op til 100 l/h eller 26 GPH (H2O ekv.) Gasser op til 3,1 m³n/h eller 120 SCFH (luft ekv.) (Se under "tilslutninger" for mere information
Nøjagtighed	±5 % fuldt skalaudslag (FS), Class 4 VDE/VDI 3513 Option: ±3 % FS, Class 2,5 VDE/VDI 3513
Repeterbar	1 % FS
Trykklasse
Maksimalt væsketryk Option	Gänganslutning: 1 500 psi (100bar) Flangetilslutninger: (se tabel 2)
Maksimalt væsketryk Option	Maks. arbejdstryk: 4 000 psig (276 bar) (ingen ventil, kun 1/4")
Skala	Længde - 52 mm, nominelt Direkte visende aluminumsskala
Maks. væsketemperatur	Indikator: -29 °C til 204 °C Alarm: -29 °C til 120 °C Transmitter: -29 °C til 82 °C
Omgivelserstemperatur	Indikator: -50 °C til 65 °C Alarrm: -29 °C til 65 °C Transmitter: -29 °C til 65 °C (Se tabel 3 for mere information)
Materialer
Medieberørte dele Option	316L rustfrit stål (1.4404), Inconel® 625, Titan Grade II (endast storlek 0 flottör)
Medieberørte dele Option	Monel® K-500
O-ringe Option	Standard: Viton® fluoroelastomers
O-ringe Option	Buna-N, Ethylenen Propylene, Kalrez®, PTFE (uden ventil)
Beskyttelsesklasse	Støbt aluminium, epoxy malede Indikatorhus: Type 4X/IP64 Transmitterhus: Type 4X/IP66/IP67 Reed Switch hus: Type 4X Induktivt alarm hus: Type 4X/IP65
Tilslutninger	Horisontalt 1/4" NPT Indvendigt gevind 1/4" Kompressionskobling 6 mm Kompressionskobling 1/4" ISO RC (Se tabel "Tilslutninger")
Flanger	DIN 2527/2635 DN15 til DN25 PN40 RF ANSI B16.5 1/2", 3/4" eller 1" - 150#, # 300, 600# RF Kun vertikalt ind- og udløb (Se tabel "Tilslutningerr")
Mekanisk certificering	Trykdirektivet ( PED) 97/23/EG Flowmålere er fremstillet i overensstemmelse med lyd Engineering Praksis (SEP)
El- certificering	Certified Ex-proof, Intrinsically safe ATEX, CSA, IECEx och NEPSI godkendt

Mål

Typenummer

MT3750C_model_code1.eps

MT3750C_model_code2.eps
