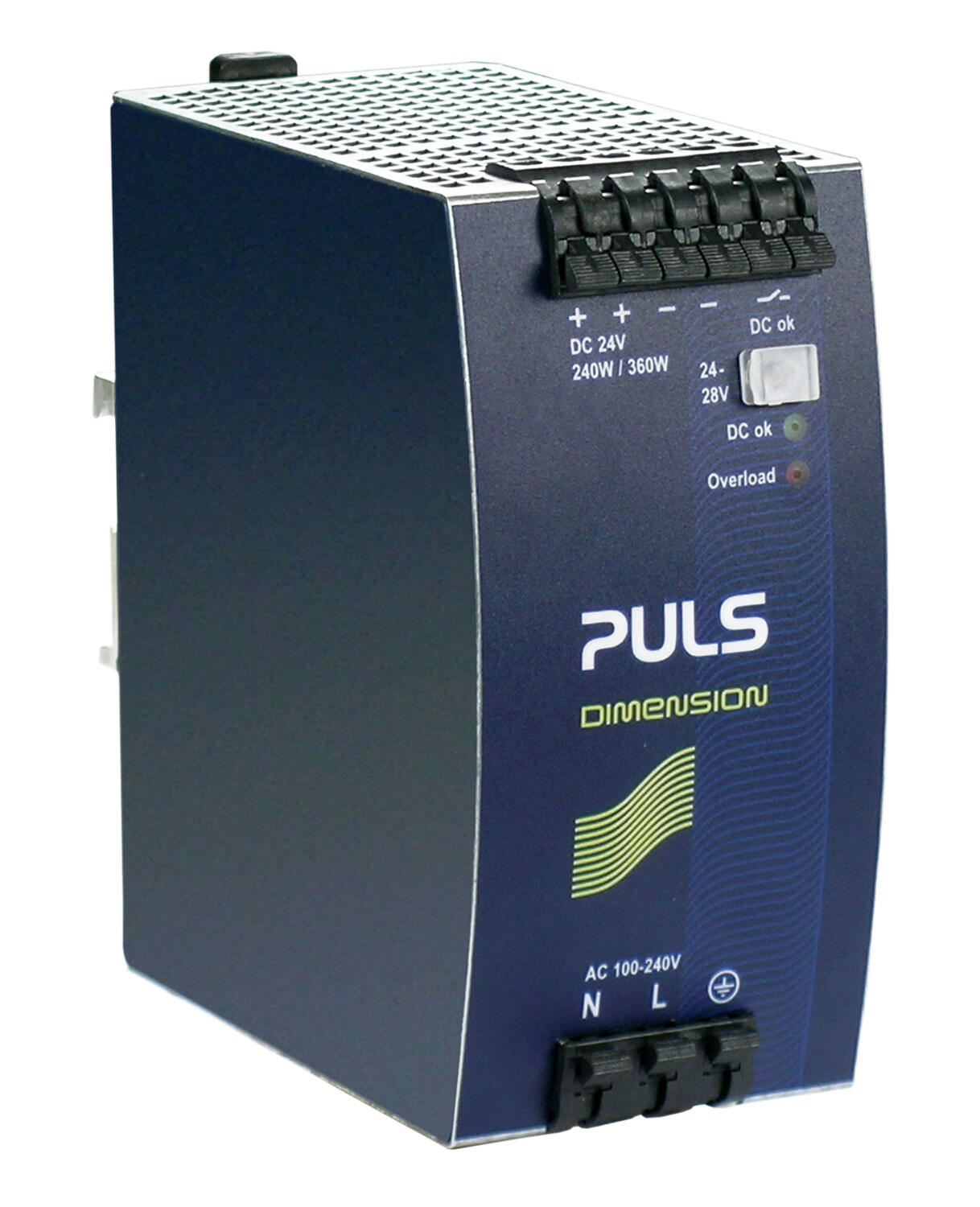

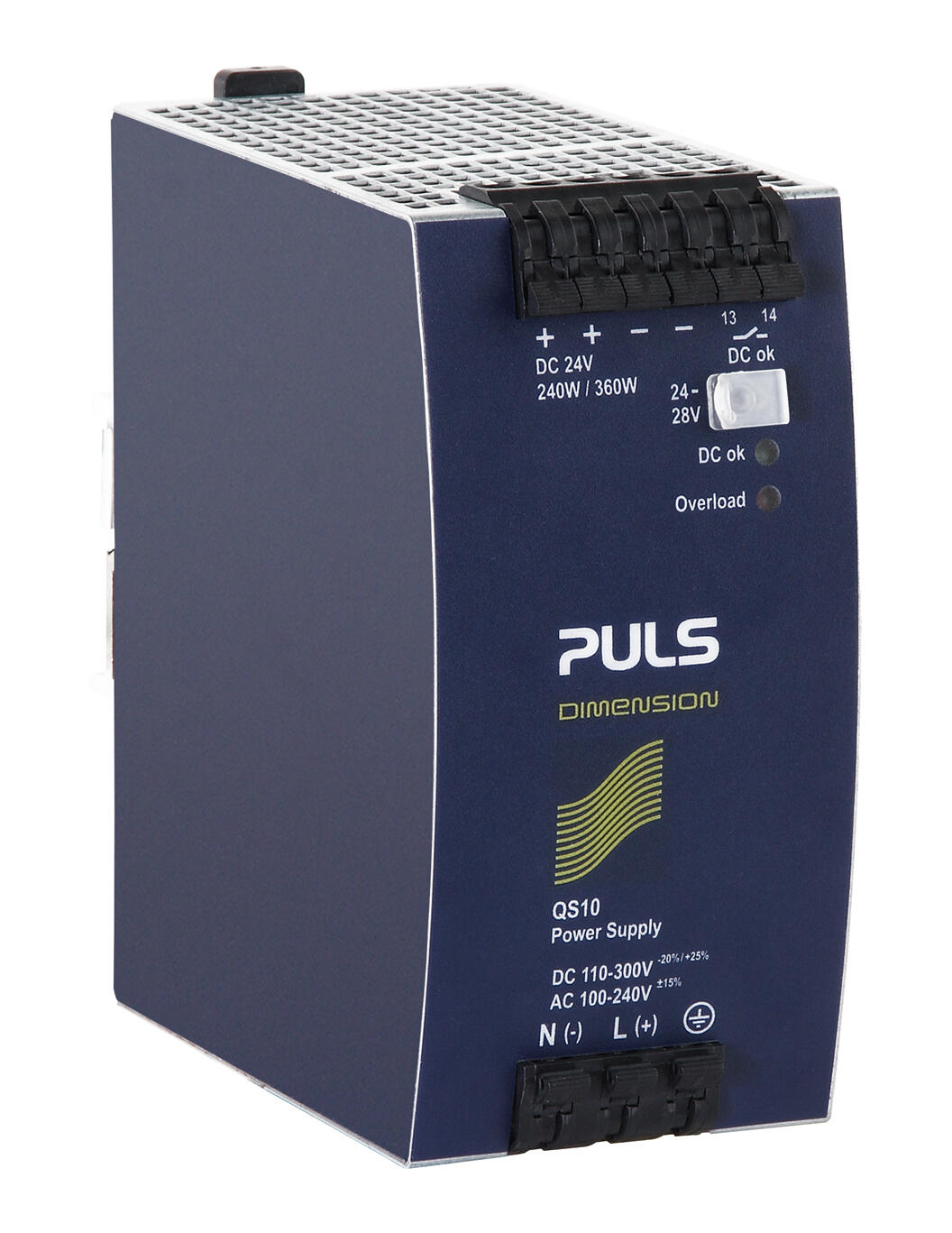

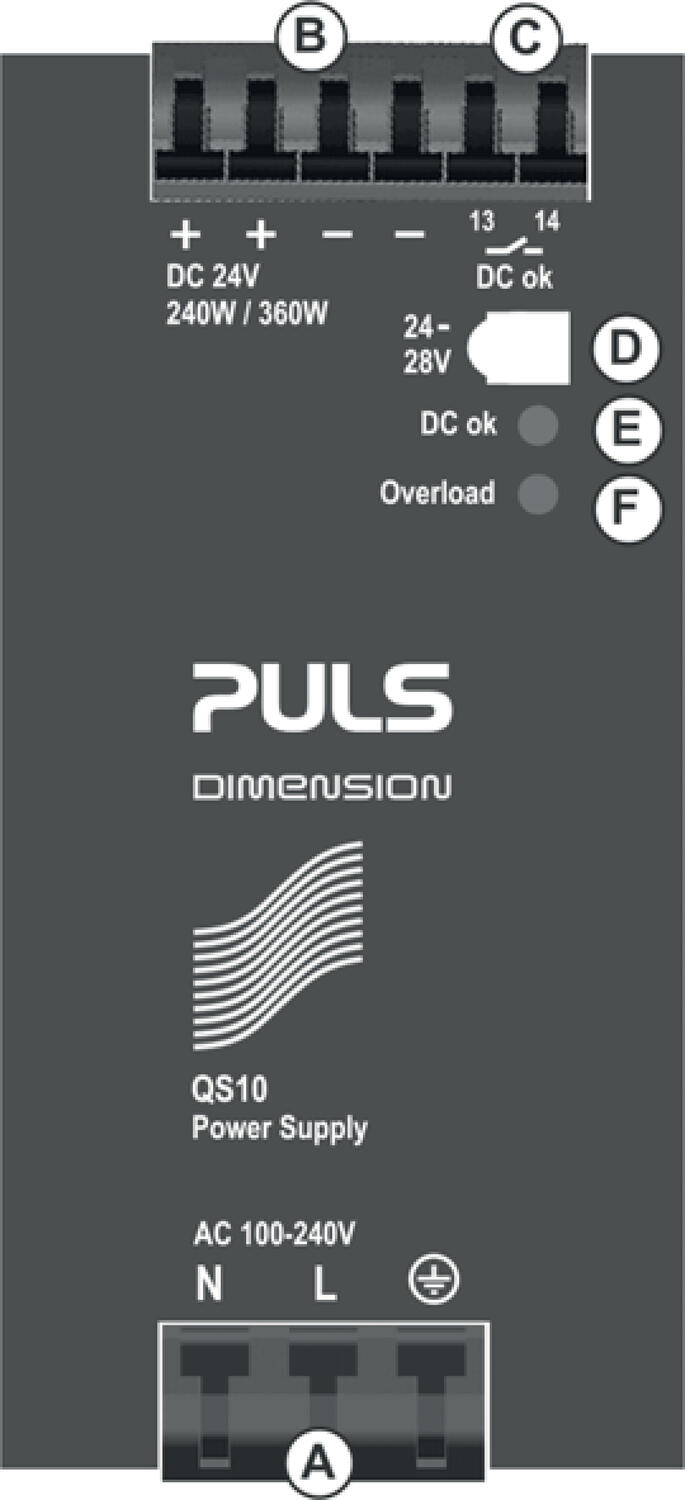

1-faset, 24V DC, 10A og 20A Strømforsyning

PULS Dimension Q

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Strømforsyningen har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter. (Ikke QS20)

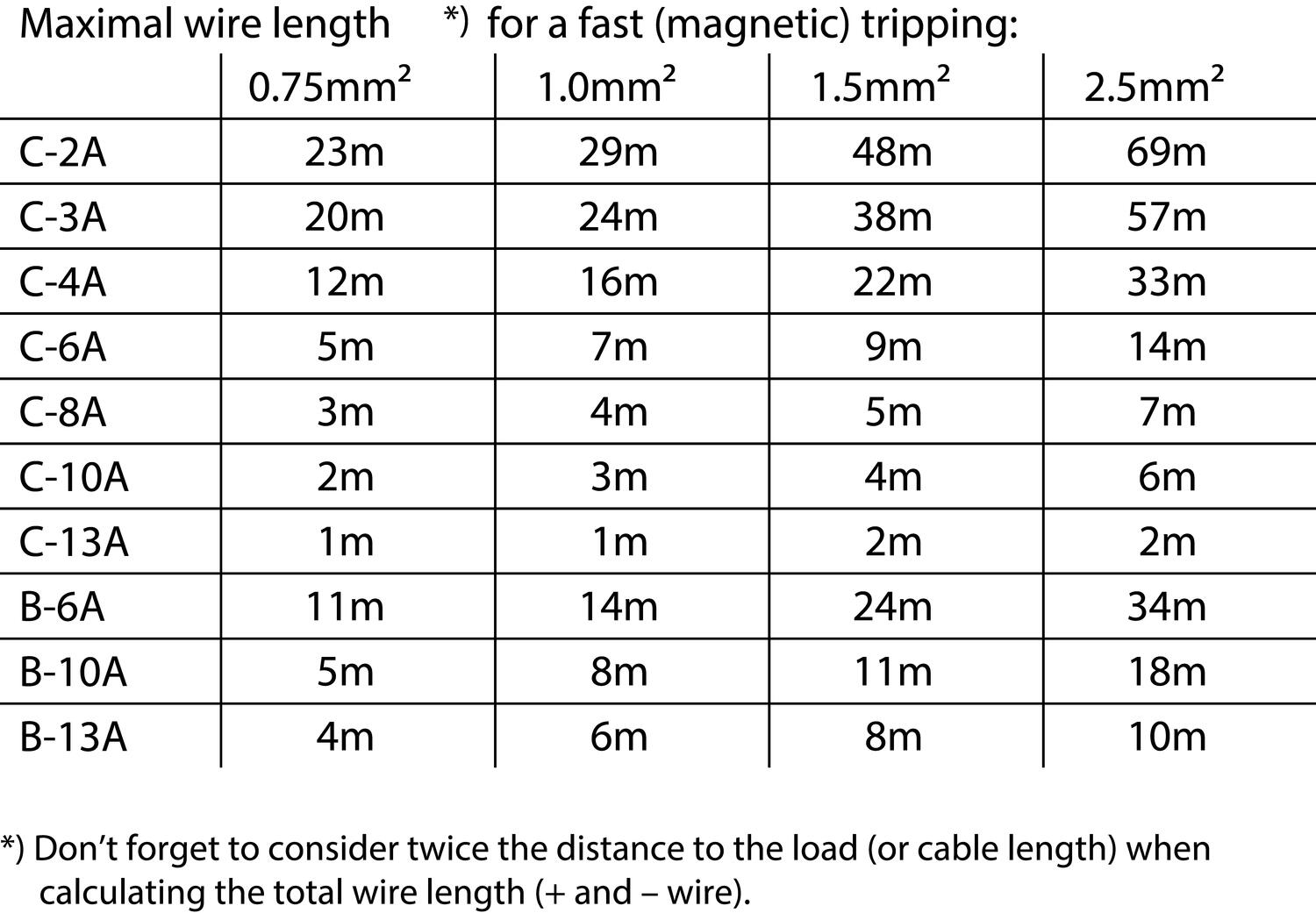

Strømforsyningen har høj effektivitet, hvilket giver lang levetid for såvel enheden som tilstødende produkter. Temperaturstigninger i elskabet holdes også på et lavt niveau. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi. Bonuseffekten giver en ekstra 50 % reserve med fastholdt 24 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Strømforsyningen har en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af strømforsyningen og ledningsføringen.

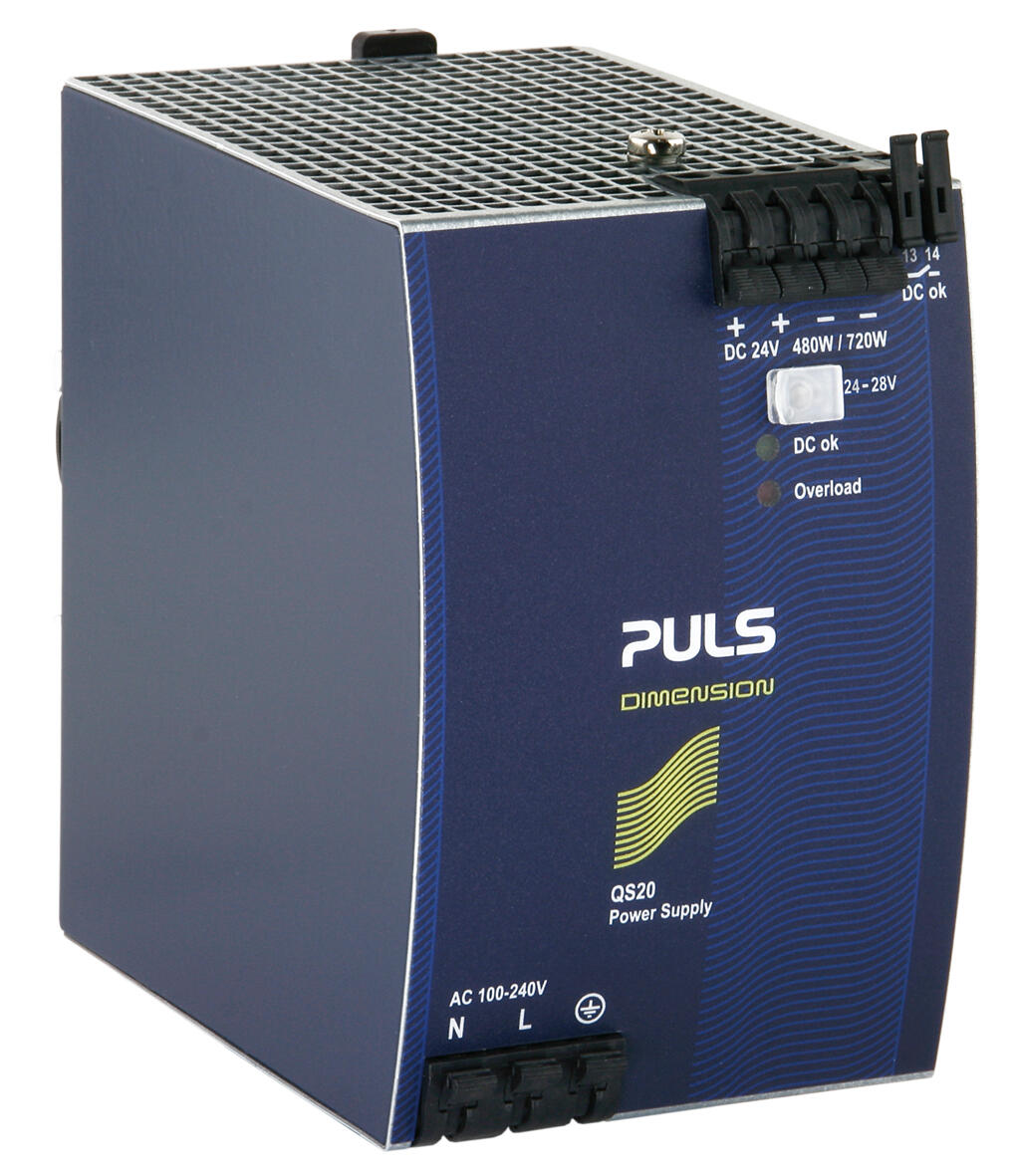

QS20.241 hvis en kortslutning varer længere end 4 sekunder, fortsætter strømforsyningen i såkaldt hik-tilstand. Udgangseffekten reduceres til næsten nul i ca. 17 sekunder. Strømforsyningen forsøger derefter at genstarte i 2-4 sekunder. Hvis kortslutningen vedvarer, gøres endnu en pause på 17 sekunder. Når kortslutningen er afhjulpet, vender strømforsyningen automatisk tilbage til tjeneste.



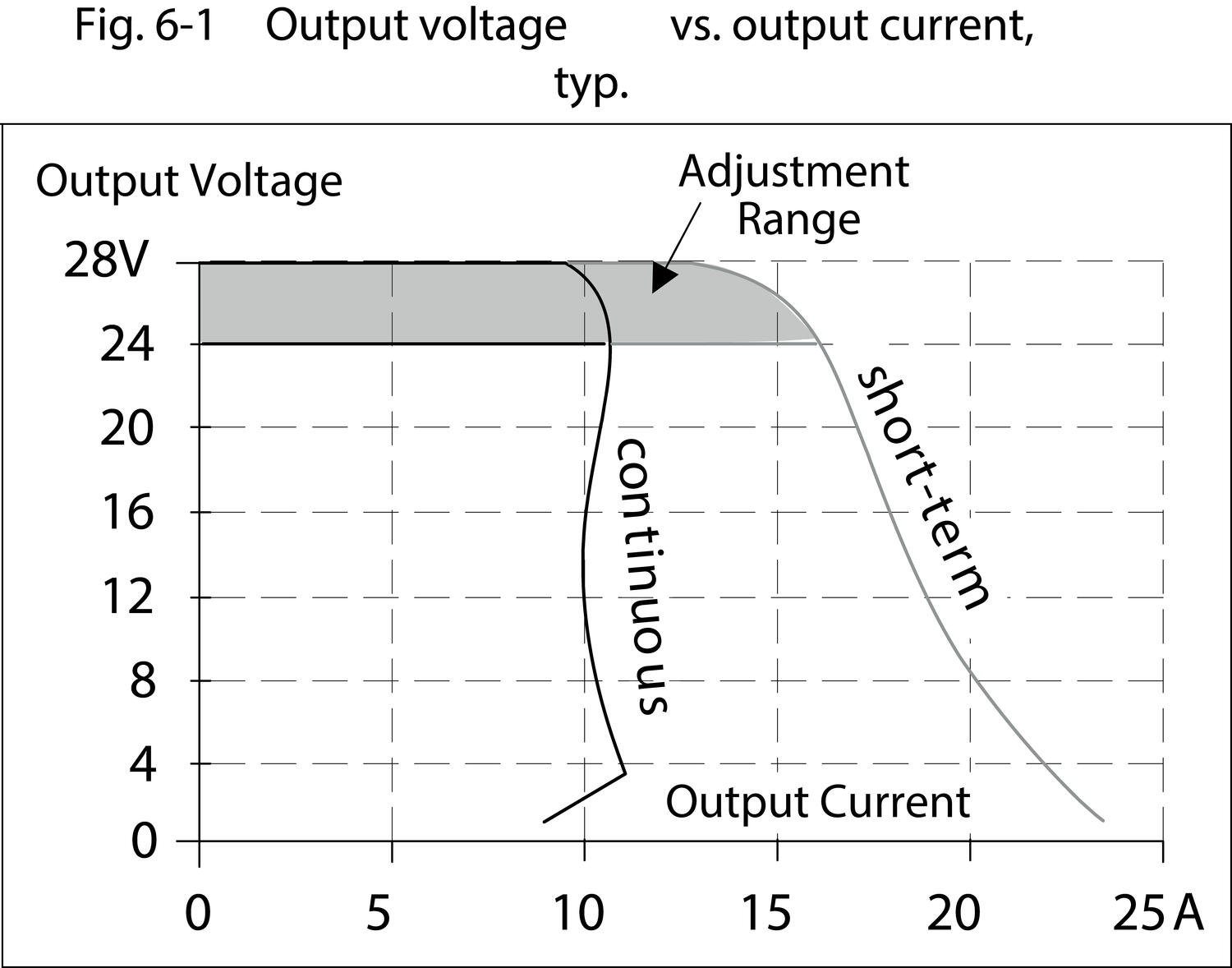

Bonuseffekt

Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.

Bonuseffekt

Driftscyklus

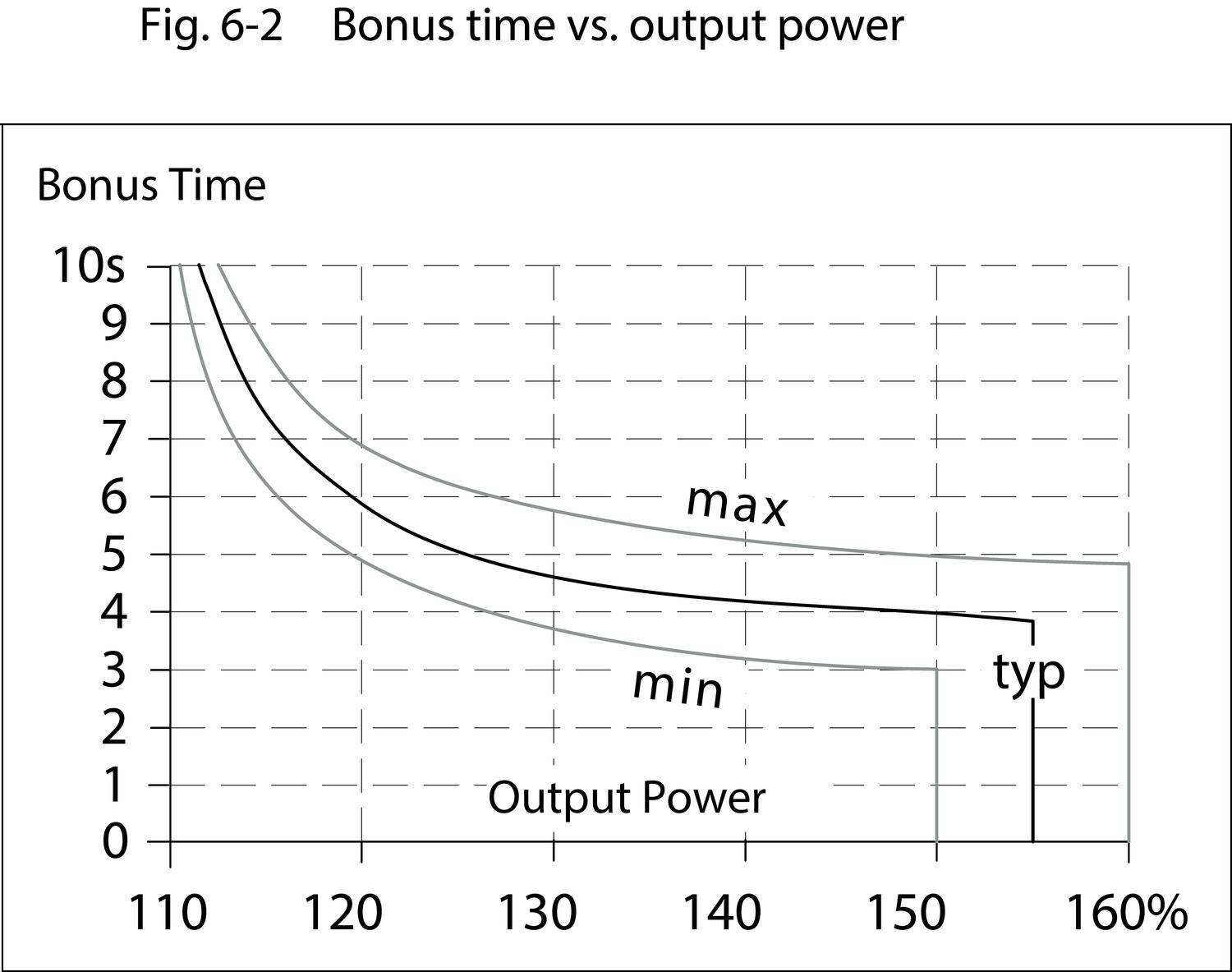

Bonus effect diagram Power supply QS10.241

Duty cycle diagram power supply QS10.241

Po

Mærkelaststrøm

Ppeak

Spidsstrøm

To

Tid mellem bonuseffekt

Tpeak

Spidsstrøm I tid

Driftscyklus

Tpeak / (Tpeak + To)

To

Tpeak - (driftscyklus * Tpeak) / driftscyklus



Eksempel: Mærkelaststrøm (Po) er 7,5 A. Spidsstrøm (Ppeak) er 12 A = 120 % af Inom. Spidsbelastningstiden er 3 sekunder. 7,5 A = 75 % af Inom. I henhold til diagrammet er driftscyklen ca. 50 %. To = 3- (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for effektreserven er 3 sekunder.




  • 60/82 mm bred
  • Op til 93,9% virkningsgrad
  • 50 % bonuseffekt
  • Flere beskyttende filtre
  • Maksimal ydelse

Udvalgt variant

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding AC 100-240 V
Indgangsspænding AC min 85 V AC
Indgangsspænding AC max 276 V AC
Indgangsspænding DC 110-150 V
Indgangsspænding DC min 88 V DC
Indgangsspænding DC max 187 V DC
Startstrøm ved 120 V AC. typisk 4 A
Startstrøm ved 230 V AC. typisk 7 A
Spændingsområde på forsyningen Wide-range
Effektfaktor ved 120 V AC, fuld belastning. typisk 0,98
Effektfaktor ved 230 V AC, fuld belastning. typisk 0,92
Antal faser 1

Udgangsdata

Udgangsspænding DC 24 V DC
Udgangsspænding min 24 V DC
Udgangsspænding max 28 V DC
Udgangsstrøm 10 A
Effekt 240 W

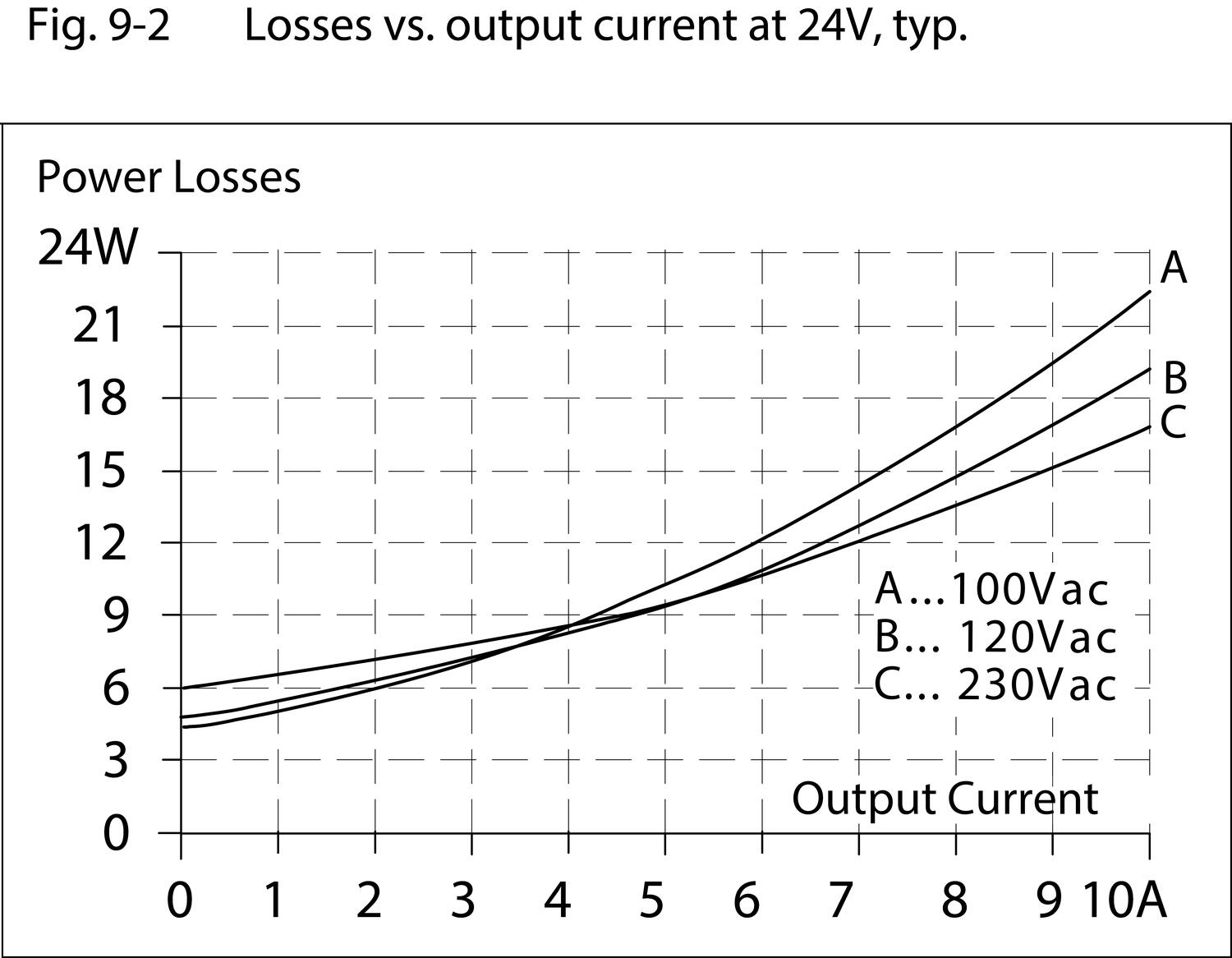

Virkningsgrad/Levetid/MTBF

Virkningsgrad ved 120 V AC, fuld belastning. typisk 92,6 %
Virkningsgrad ved 230 V AC. Middelværdi 92,4 %
Virkningsgrad ved 230 V AC, fuld belastning. typisk 93,5 %
Levetid ved 120 V AC, fuld belastning og +40 ° C 68000 h
Levetid ved 230 V AC, fuld belastning og +40 ° C 71000 h
MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C 581000 h

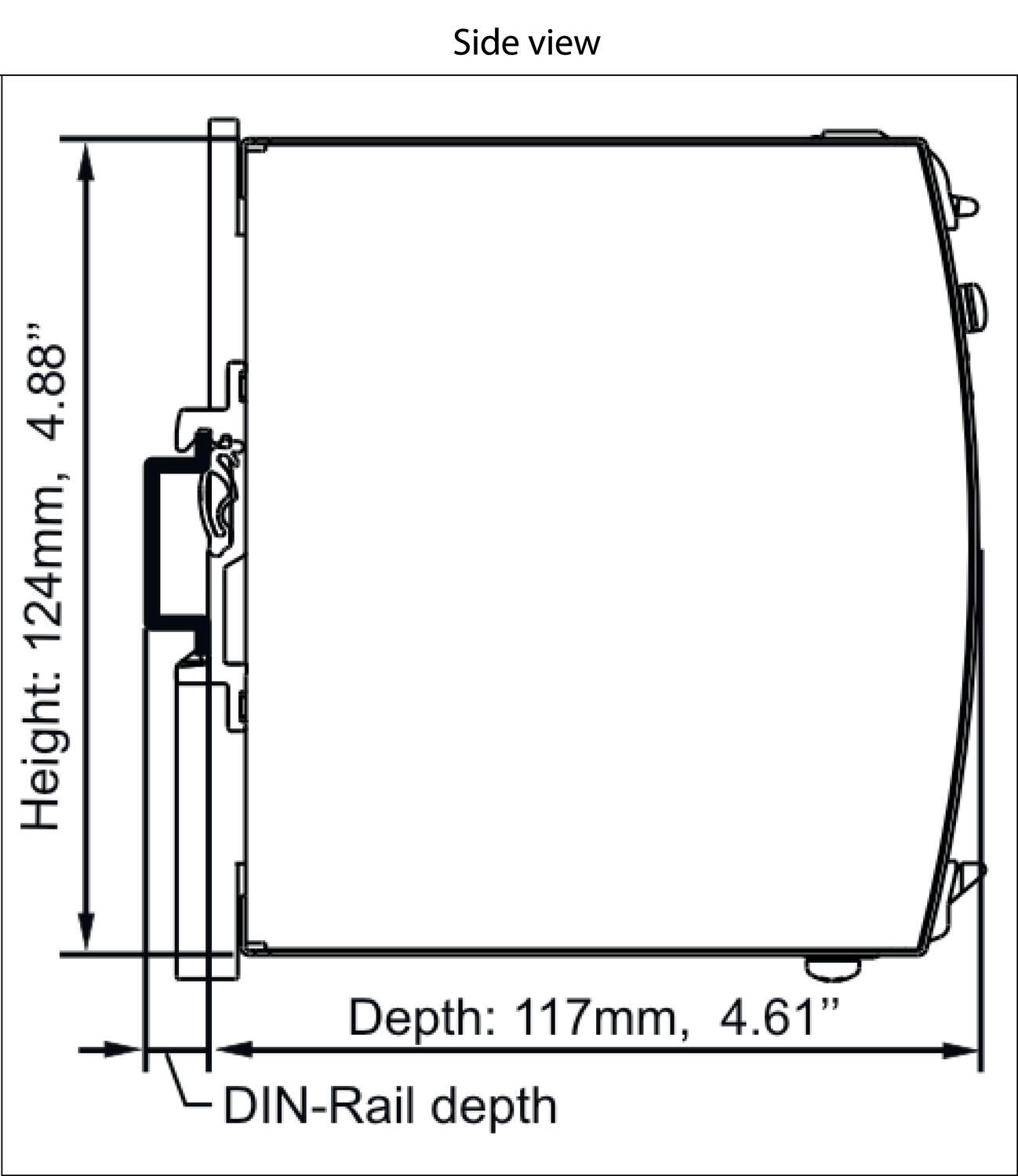

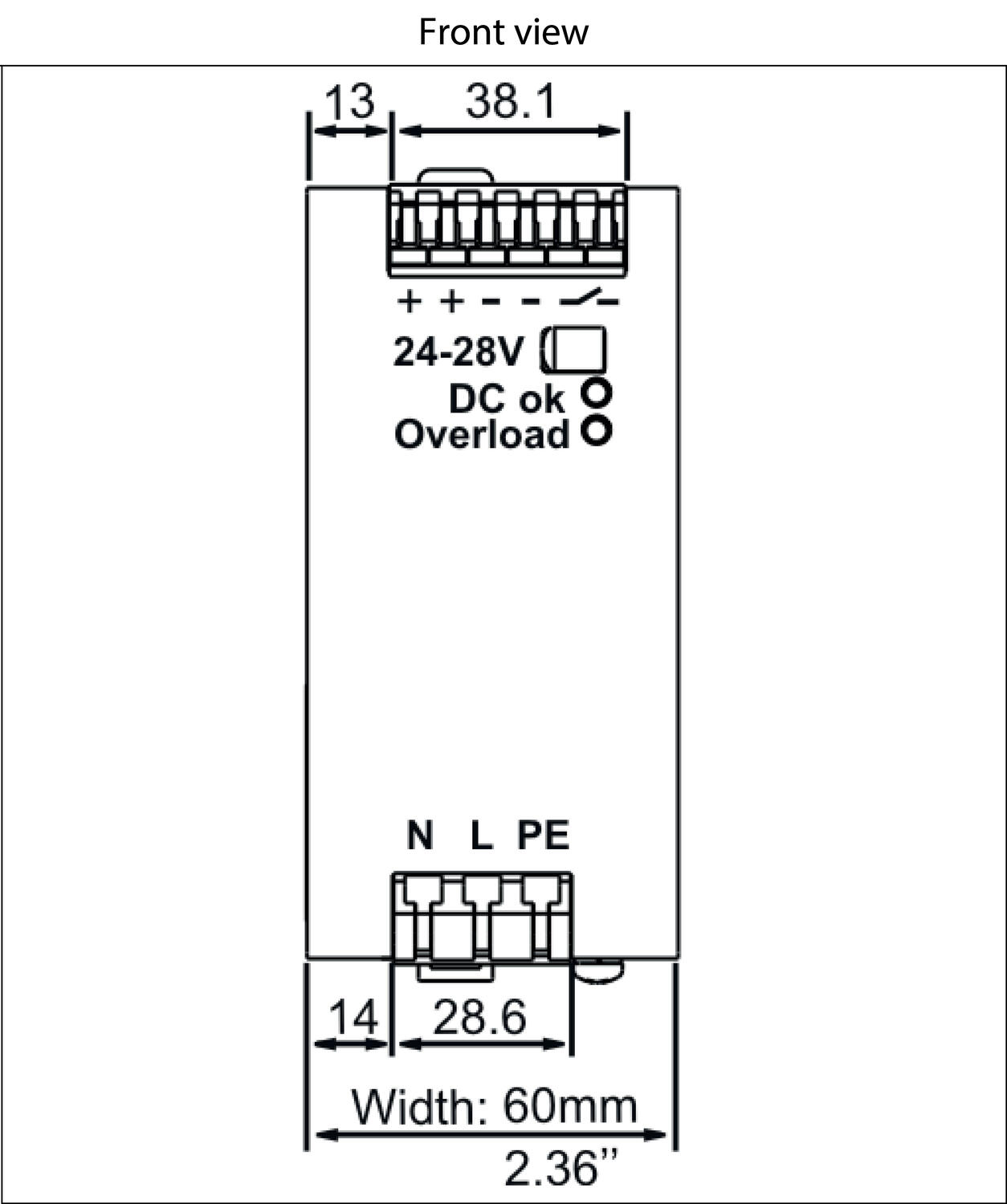

Mål

Bredde 60 mm
Højde 124 mm
Dybde 117 mm
Vægt 0,9 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, GL, UL
Holdetid ved 120 V AC, fuld belastning. Typisk 27 ms
Holdetid ved 230 V AC, fuld belastning. typisk 28 ms
IP-klasse IP20
Type klemme Fjederklemme
Materiale kapsling Aluminium
Netfrekvens 50-60 ±6 %
Rippel, max 50 mV pp
Serie Dimension Q
Strømforbrug ved 120V AC 2,22 A
Strømforbrug ved 230V AC 1,22 A
Reduktion strøm over +60 til +70 ° C 6 W/°C
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 60 °C
Type strømforsyning AC-DC
Aktivt transientfilter Ja
DC-OK relæudgang Ja

Produktbeskrivelse

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Strømforsyningen har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter. (Ikke QS20)

Strømforsyningen har høj effektivitet, hvilket giver lang levetid for såvel enheden som tilstødende produkter. Temperaturstigninger i elskabet holdes også på et lavt niveau. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi. Bonuseffekten giver en ekstra 50 % reserve med fastholdt 24 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Strømforsyningen har en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af strømforsyningen og ledningsføringen.

QS20.241 hvis en kortslutning varer længere end 4 sekunder, fortsætter strømforsyningen i såkaldt hik-tilstand. Udgangseffekten reduceres til næsten nul i ca. 17 sekunder. Strømforsyningen forsøger derefter at genstarte i 2-4 sekunder. Hvis kortslutningen vedvarer, gøres endnu en pause på 17 sekunder. Når kortslutningen er afhjulpet, vender strømforsyningen automatisk tilbage til tjeneste.



Bonuseffekt

Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.

Bonuseffekt

Driftscyklus

Bonus effect diagram Power supply QS10.241

Duty cycle diagram power supply QS10.241

Po

Mærkelaststrøm

Ppeak

Spidsstrøm

To

Tid mellem bonuseffekt

Tpeak

Spidsstrøm I tid

Driftscyklus

Tpeak / (Tpeak + To)

To

Tpeak - (driftscyklus * Tpeak) / driftscyklus



Eksempel: Mærkelaststrøm (Po) er 7,5 A. Spidsstrøm (Ppeak) er 12 A = 120 % af Inom. Spidsbelastningstiden er 3 sekunder. 7,5 A = 75 % af Inom. I henhold til diagrammet er driftscyklen ca. 50 %. To = 3- (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for effektreserven er 3 sekunder.
