PULS

24V DC for eksternt batteri 3,9-40Ah Strømforsyning

PULS DC UPS

UB10.241 er egnet til applikationer hvor afbrydelser forekommer relativt ofte, og tiderne er ret korte. For eksempel at sikre procesafslutning og opretholde driften af ​​PLC og andre kritiske komponenter.

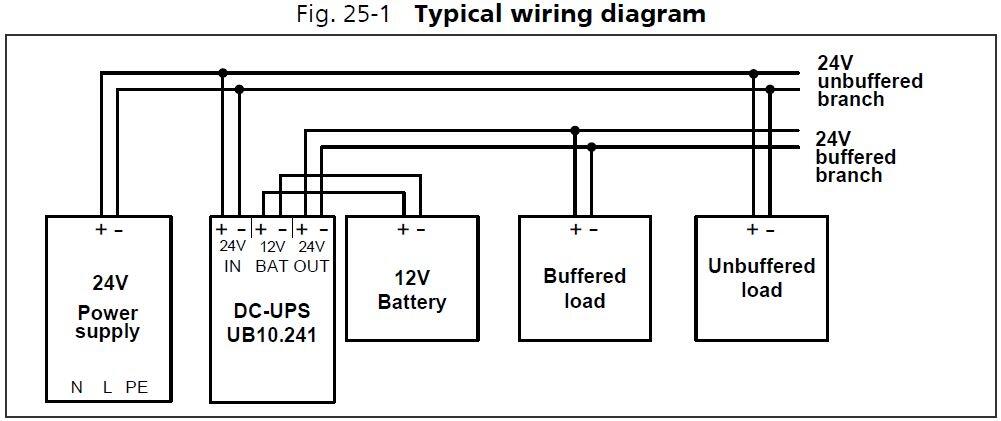

Et komplet DC-UPS-system består af en controller og batteri og strømforsyningsenheder med passende strøm til applikationen. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. Styreenheden 1 kræver kun 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% over to Serie-tilsluttede batterier, hvor et af batterierne ikke er fuldt opladet.



To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (buffer mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). På forsiden vælger du optimeret slutladningsspænding i forhold til omgivelsestemperatur. Der er tre forskellige muligheder, +10 ° C, +25 ° C og +40 ° C.

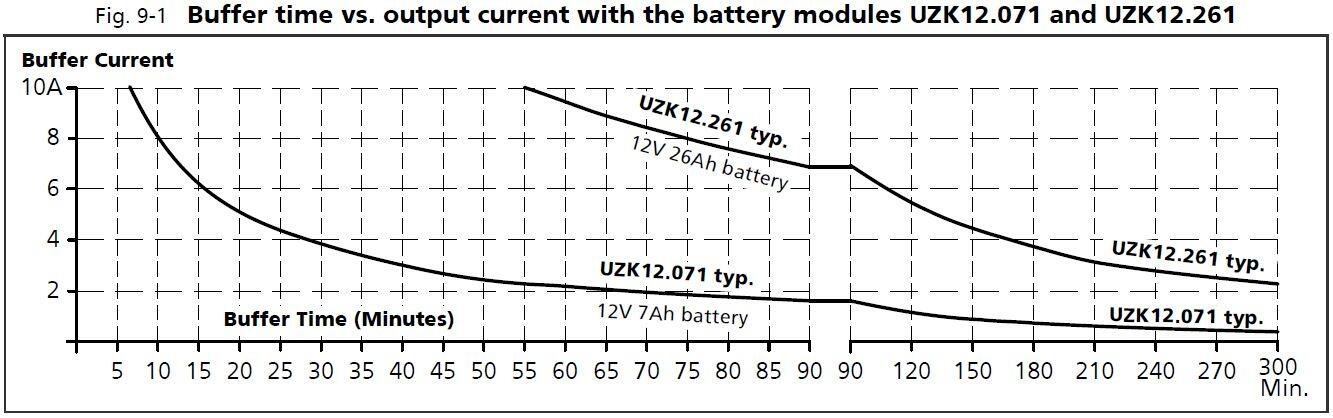

Backup tid kan indstilles i forskellige tidsintervaller for at spare batterikapacitet. Ved valg af konstant udladning vil udgangsspændingen være aktiv, indtil batteriet når dyb udladning, og controlleren afbryder derefter batteriet. Der er også en indgang, Inhibit til ekstern afbrydelse af backup tid. Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, mens batterisvigt undgås. (Med kortslutning i batterimodus forlader modulet ca. 20 A, hvilket hjælper med at trimme eventuelle sekundære sikringer).



Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Der er ingen galvanisk isolation mellem 24 V DC indgang og udgang eller mellem 24 V og 12 V. Isolering mellem lysnettet og udgangen er via strømforsyningen.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada



  • Belastningsstrøm 10 A
  • Kræver blot ét 12 V DC-batteri
  • Optimeret batteriopladning
  • Valgbare backuptider
  • Relæudgange til status

Udvalgt variant

Power supply

DC-UPS modul 24VDC 10A 3,9-40Ah

Art:

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding fra aggregat 24 V DC
Indgangsspænding fra batteri 12 V DC
Indgangsspænding for indkobling af batteri 22,8 V DC
Indgangsstrøm ved ladning 1,2 A

Udgangsdata

Output current at 24 V dc 10 A
Udgangsspænding ved batteridrift 22,25
Udgangsspænding normal drift 24 V DC
Output Voltage At Buffering 22,25 V DC
Udgangsstrøm ved batteridrift max 10 A (15 A @ 5 s)
Udgangsstrøm ved normal drift max 15 A

Virkningsgrad/Levetid/MTBF

Virkningsgrad 97,8 %
Levetid 137 400 h @ 10 A, 40 °C
MTBF (IEC 61709) 886 000 h @ 10 A, 40 °C

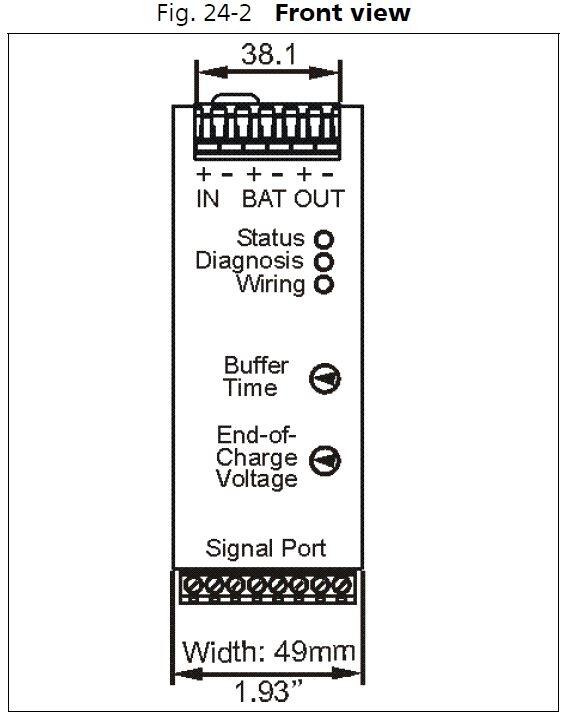

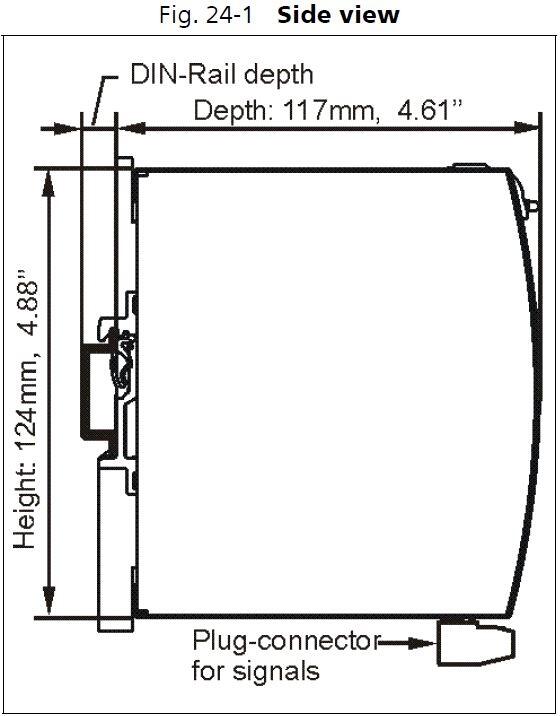

Mål

Bredde 49 mm
Højde 124 mm

*Invisible Heading*

Dybde 117 mm
Vægt 0,65 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL
IP-klasse IP20
Ladestrøm til batteri typisk 1,5 A
Materiale kapsling Aluminium
Rippel, max 20 mV pp
Spændingsniveau for indkobling af batteri 22,3 V DC
Reduktion strøm over +60 til +70 ° C 9,6 W/°C
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 60 °C
Tilladelige batteristørrelser 3,9-40 Ah
Type strømforsyning DC-UPS

Produktbeskrivelse

UB10.241 er egnet til applikationer hvor afbrydelser forekommer relativt ofte, og tiderne er ret korte. For eksempel at sikre procesafslutning og opretholde driften af ​​PLC og andre kritiske komponenter.



Et komplet DC-UPS-system består af en controller og batteri og strømforsyningsenheder med passende strøm til applikationen. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. Styreenheden 1 kræver kun 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% over to Serie-tilsluttede batterier, hvor et af batterierne ikke er fuldt opladet.



To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (buffer mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). På forsiden vælger du optimeret slutladningsspænding i forhold til omgivelsestemperatur. Der er tre forskellige muligheder, +10 ° C, +25 ° C og +40 ° C.



Backup tid kan indstilles i forskellige tidsintervaller for at spare batterikapacitet. Ved valg af konstant udladning vil udgangsspændingen være aktiv, indtil batteriet når dyb udladning, og controlleren afbryder derefter batteriet. Der er også en indgang, Inhibit til ekstern afbrydelse af backup tid. Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, mens batterisvigt undgås. (Med kortslutning i batterimodus forlader modulet ca. 20 A, hvilket hjælper med at trimme eventuelle sekundære sikringer).



Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Der er ingen galvanisk isolation mellem 24 V DC indgang og udgang eller mellem 24 V og 12 V. Isolering mellem lysnettet og udgangen er via strømforsyningen.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada
