LIAG

Drejeled uden variabel længde

Kan anvendes i levnedsmiddels- og pharmaceutisk industri.

DIN Drejeled

Designtryk: Max 10 bar
Designtemperatur: 110°C
Kortvarig temperatur : 140°C
Produktberørte dele: Aisi 316L
Ikke produktberør: Aisi 304
Med svejseender
O-ring: EPDM, FPM(Viton)
Styrering og glidering: PTFE TFM1600
Medieberørt overflade: Ra ≤ 0,8 µm
Finish: Poleret
3A Godkendelse
3.1 Certifikat og FDA erklæring kan leveres
Andre pakningstyper

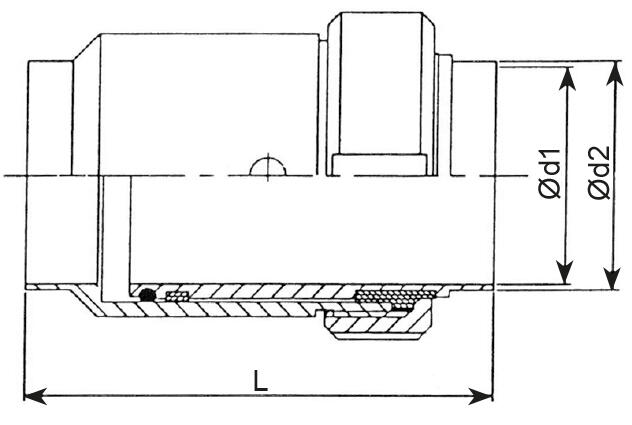

LE-D.tif

DIM.	Ød1	Ød2	L	Vægt	AISI 316
DIN	mm.	mm.	mm.	Kg.	Varenr.
25	22,5	25	98		LE-D025D76
40	35,5	38	98		LE-D040D76
50	48,5	51	104		LE-D050D76
65	66	70	104		LE-D065D76
80	81	85	104		LE-D080D76
100	97,6	101,6	108		LE-D100D76

SMS Drejeled

Designtryk: Max 10 bar
Designtemperatur: 110°C
Kortvarig temperatur : 140°C
Produktberørte dele: Aisi 316L
Ikke produktberør: Aisi 304
Med svejseender
O-ring: EPDM, FPM(Viton)
Styrering og glidering: PTFE TFM1600
Medieberørt overflade: Ra ≤ 0,8 µm
Finish: Poleret
3A Godkendelse
3.1 Certifikat og FDA erklæring kan leveres
Andre pakningstype

LE-D.tif

DIM.	Ød1	Ød2	L	Vægt	AISI 316
SMS	mm.	mm.	mm.	Kg.	Varenr.
25	22,5	25	98		LE-D025S76
38	35,5	38	98		LE-D038S76
51	48,5	51	104		LE-D051S76
63	60,5	53,5	104		LE-D063S76
76	72	76	104		LE-D076S76
102	97,6	101,6	108		LE-D102S76

DIN Reservedele

Styrering
DN	øD1	øD2	L	Item nr.
25	29	36	18	LE-R025D761T
40	41	49,5	18	LE-R040D761T
50	53	60	18	LE-R050D761T
65	76	85,5	18	LE-R065-76SD761T
80	85	92,5	18	LE-R080D761T
100	104	115	18	LE-R100D761T

Glidering
DN	øD1	øD2	L	Item nr.
25	30	34	5	LE-R025D762T
40	42	46,5	5	LE-R040D762T
50	54	58,5	5	LE-R050D762T
65	78	82,5	5	LE-R065-76SD762T
80	85	89	5	LE-R080D762T
100	105	108,5	5	LE-R100D762T

O-Ringe
	EPDM	FTM (VITON)
DN	Item nr.	Item nr.
25	LE-R025SD-KE	LE-R025SD-KV
40	LE-R038-102SD-KE	LE-R038-102SD-KV
50	LE-R051S763-E	LE-R051S763-V
65	LE-R065-76SD763-E	LE-R065-76SD763-V
80	LE-R080D763-E	LE-R080D763-V
100	LE-R063S-DE	LE-R063S-DV

SMS Reservedele

Styrering
DN	øD1	øD2	L	Item nr.
25	25	32,5	18	LE-R025S761T
38	38	46,5	18	LE-R038S761T
51	51	59,5	18	LE-R051S761T
63	63,5	72,5	18	LE-R063S761T
76	76	85,5	18	LE-R065-76SD761T
102	101,6	113,5	23	LE-R102S761T

Glidering
DN	øD1	øD2	L	Item nr.
25	30	34	5	LE-R025S762T
38	42	46,5	5	LE-R038S762T
51	54	58,5	5	LE-R051S762T
63	78	82,5	5	LE-R063S762T
76	85	89	5	LE-R065-76SD762T
102	105	108,5	5	LE-R102S762T

O-Ringe
	EPDM	FTM (VITON)
DN	Item nr.	Item nr.
25	LE-R025S763-E	LE-R025S763-V
38	LE-R038S763-E	LE-R038S763-V
51	LE-R051S763-E	LE-R051S763-V
63	LE-R063S763-E	LE-R063S763-V
76	LE-R065-76SD763-E	LE-R065-76SD763-V
102	LE-R102S763-E	LE-R102S763-V

Hygiejnisk Design med lækage kontrol
Designtryk: Max 10 bar - Ingen trykfald
3A (COP) designet & FDA
Designtemperatur: 110°C Kortvarig temperatur : 140°C
Produktberørte dele: Aisi 316L Ikke produktberør: Aisi 304
